2019 Hyundai Ioniq Electric Betriebsanleitung

2-41
Sicherheitssysteme Ihres Fahrzeugs
2
Nach vorn gerichtetes
Kinderrückhaltesystem
Ein nach vorn gerichtetes
Kinderrückhaltesystem bietet mit
Hilfe von Haltebändern Schutz für
das Kind. Sie können nach vorn
gerichtete Kinderrückhaltesysteme
so lange benutzen, bis Ihre Kinder
die vom Hersteller des
Kinderrückhaltesystems erlaubten
Werte für Größe und Gewicht
erreicht haben.
Wenn ihr Kind aus dem
Kinderrückhaltesystem
herausgewachsen ist, braucht es
eine Sitzerhöhung.
Sitzerhöhungen
Durch die Sitzerhöhung lässt sich
der normale Sicherheitsgurt des
Fahrzeugs besser anlegen. Durch
die Sitzerhöhung verläuft das
Gurtband über die belastbareren
Körperteile Ihres Kindes. Benutzen
Sie die Sitzerhöhung so lange, bis
die Kinder groß genug sind, den
normalen Sicherheitsgurt zu
benutzen.
Für den richtigen Sitz des
Sicherheitsgurts muss der
Beckengurt bequem über den
oberen Oberschenkeln und nicht
über den Bauch verlaufen. Das
Schultergurtband muss bequem
über Schulter und Brust liegen und
darf weder den Hals noch das
Gesicht berühren. Kinder bis zu
einem Alter von 13 Jahren müssen
immer sicher angeschnallt sein, um
das Verletzungsrisiko bei einem
Unfall, einer Vollbremsung oder
einem plötzlichen Lenkmanöver so
gering wie möglich zu halten.
Einbau eines
Kinderrückhaltesystems
Lesen Sie vor der Montage des
Kinderrückhaltesystems die
vom Hersteller des
Kinderrückhaltesystems
mitgelieferten
Bedienerhinweise. Das
Nichtbeachten von
Sicherheitswarnungen und
Sicherheitshinweisen kann zu
schweren Verletzungen oder
sogar zum Tode führen.
VORSICHT
Wenn eine Kopfstütze des
Fahrzeugs die
ordnungsgemäße Installation
eines Kindersitzes verhindert,
ist die jeweilige Kopfstütze zu
verstellen oder komplett zu
entfernen.
VORSICHT
OAE036028

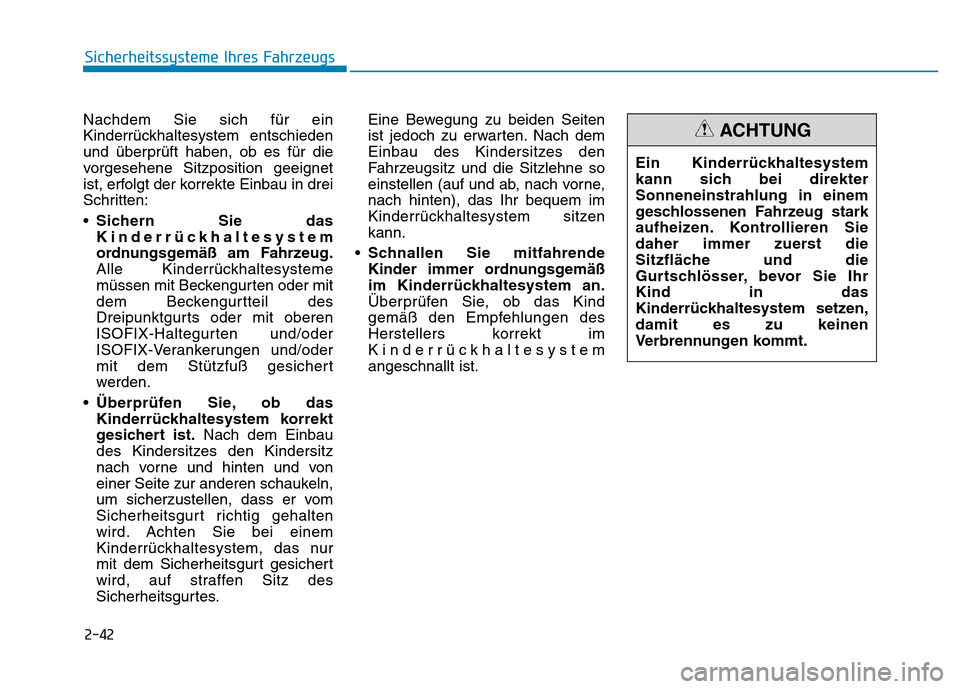

2-42
Sicherheitssysteme Ihres Fahrzeugs
Nachdem Sie sich für ein
Kinderrückhaltesystem entschieden
und überprüft haben, ob es für die
vorgesehene Sitzposition geeignet
ist, erfolgt der korrekte Einbau in drei
Schritten:
• Sichern Sie das
Kinderrückhaltesystem
ordnungsgemäß am Fahrzeug.
Alle Kinderrückhaltesysteme
müssen mit Beckengurten oder mit
dem Beckengurtteil des
Dreipunktgurts oder mit oberen
ISOFIX-Haltegurten und/oder
ISOFIX-Verankerungen und/oder
mit dem Stützfuß gesichert
werden.
• Überprüfen Sie, ob das
Kinderrückhaltesystem korrekt
gesichert ist. Nach dem Einbau
des Kindersitzes den Kindersitz
nach vorne und hinten und von
einer Seite zur anderen schaukeln,
um sicherzustellen, dass er vom
Sicherheitsgurt richtig gehalten
wird. Achten Sie bei einem
Kinderrückhaltesystem, das nur
mit dem Sicherheitsgurt gesichert
wird, auf straffen Sitz des
Sicherheitsgurtes. Eine Bewegung zu beiden Seiten
ist jedoch zu erwarten. Nach dem
Einbau des Kindersitzes den
Fahrzeugsitz und die Sitzlehne so
einstellen (auf und ab, nach vorne,
nach hinten), das Ihr bequem im
Kinderrückhaltesystem sitzen
kann.
• Schnallen Sie mitfahrende
Kinder immer ordnungsgemäß
im Kinderrückhaltesystem an.
Überprüfen Sie, ob das Kind
gemäß den Empfehlungen des
Herstellers korrekt im
Kinderrückhaltesystem
angeschnallt ist. Ein Kinderrückhaltesystem
kann sich bei direkter
Sonneneinstrahlung in einem
geschlossenen Fahrzeug stark
aufheizen. Kontrollieren Sie
daher immer zuerst die
Sitzfläche und die
Gurtschlösser, bevor Sie Ihr
Kind in das
Kinderrückhaltesystem setzen,
damit es zu keinen
Verbrennungen kommt.
ACHTUNG

2-43
Sicherheitssysteme Ihres Fahrzeugs
2
Einbau einesKinderrückhaltesystems mitISO-Verankerung und oberemHaltegurt (ISOFIX-Verankerungssystem)
Die Sicherung des
Kinderrückhaltesystems während
der Fahrt und bei einem Unfall erfolgt
über das ISOFIX-System.
Das System ist darauf ausgelegt,
den Einbau des
Kinderrückhaltesystems zu
erleichtern und die Möglichkeit eines
falschen Einbaus auszuschließen.
Das ISOFIX-System benutzt im
Fahrzeug vorgesehene Ankerpunkte
und Befestigungselemente am
Kinderrückhaltesystem. Durch das
ISOFIX-System besteht keine
Notwendigkeit mehr, die
Sicherheitsgurte zur Befestigung des
Kinderrückhaltesystems auf den
Rücksitzen zu verwenden.
ISOFIX-Verankerungen sind im
Fahrzeug montierte Metallbügel. Es
gibt für jede ISOFIX-Sitzposition
zwei untere Verankerungen für ein
Kinderrückhaltesystem mit unteren
Haltegurtbefestigungen. Achten Sie beim Kauf darauf, dass
Ihr Kinderrückhaltesystem über
ISOFIX-Befestigungen verfügt. Die
vom Hersteller des Kindersitzes
bereitgestellten Einbau- und
Bedienungsvorschriften für das
ISOFIX-System sind stets zu
befolgen.
Die ISOFIX-Anker befinden sich
links und rechts an den beiden
äußeren Sitzpositionen. Die
Ankerpositionen sind in der
Abbildung dargestellt.
OAE036063

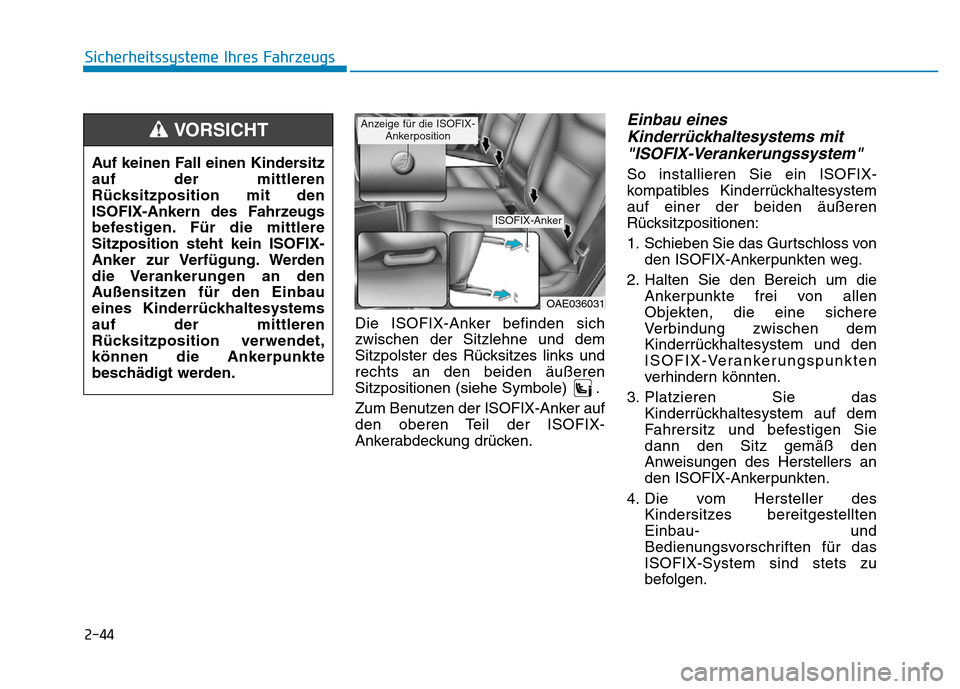

2-44
Die ISOFIX-Anker befinden sich
zwischen der Sitzlehne und dem
Sitzpolster des Rücksitzes links und
rechts an den beiden äußeren
Sitzpositionen (siehe Symbole) .
Zum Benutzen der ISOFIX-Anker auf
den oberen Teil der ISOFIX-
Ankerabdeckung drücken.
Einbau einesKinderrückhaltesystems mit"ISOFIX-Verankerungssystem"
So installieren Sie ein ISOFIX-
kompatibles Kinderrückhaltesystem
auf einer der beiden äußeren
Rücksitzpositionen:
1. Schieben Sie das Gurtschloss von
den ISOFIX-Ankerpunkten weg.
2. Halten Sie den Bereich um die Ankerpunkte frei von allen
Objekten, die eine sichere
Verbindung zwischen dem
Kinderrückhaltesystem und den
ISOFIX-Verankerungspunkten
verhindern könnten.
3. Platzieren Sie das Kinderrückhaltesystem auf dem
Fahrersitz und befestigen Sie
dann den Sitz gemäß den
Anweisungen des Herstellers an
den ISOFIX-Ankerpunkten.
4. Die vom Hersteller des Kindersitzes bereitgestellten
Einbau- und
Bedienungsvorschriften für das
ISOFIX-System sind stets zu
befolgen.
Sicherheitssysteme Ihres Fahrzeugs
OAE036031
Anzeige für die ISOFIX-
Ankerposition
ISOFIX-Anker
Auf keinen Fall einen Kindersitz
auf der mittleren
Rücksitzposition mit den
ISOFIX-Ankern des Fahrzeugs
befestigen. Für die mittlere
Sitzposition steht kein ISOFIX-
Anker zur Verfügung. Werden
die Verankerungen an den
Außensitzen für den Einbau
eines Kinderrückhaltesystems
auf der mittleren
Rücksitzposition verwendet,
können die Ankerpunkte
beschädigt werden.
VORSICHT

2-45
Sicherheitssysteme Ihres Fahrzeugs
Einbau einesKinderrückhaltesystems mit"oberen Haltegurt"
Hinten an den Rücksitzlehnen
befinden sich zwei Beschläge für das
Kinder-Rückhaltesystem mit oberem
Haltegurt.
2
Beim Gebrauch des ISOFIX-
Systems sind folgende
Sicherheitshinweise zu
beachten:
•Lesen Sie vor der Montage
des Kinderrückhaltesystems
die vom Hersteller des
Kinderrückhaltesystems
mitgelieferten
Bedienerhinweise.
•Achten Sie darauf, dass die
Schließzungen aller
unbenutzten Rücksitzgurte
sicher in den Gurtschlössern
eingerastet sind und das
Gurtband hinter dem
Kindersitz straff aufgerollt ist,
damit das Kind keine lose
hängenden Gurtbänder
erreichen und greifen kann.
Nicht eingerastete
Gurtschließzungen könnten
es dem Kind ermöglichen,
nicht aufgerollte Gurte zu
erreichen, mit denen sie sich
strangulieren könnten, wenn
der Gurt straff gezogen wird.
(Fortsetzung)
VORSICHT
OAEE036029
(Fortsetzung)
•Befestigen Sie niemals mehr
als nur einen Kindersitz an
einem unteren Ankerpunkt für
Kinderrückhaltesysteme. Die
unzulässig hohe Belastung
kann dazu führen, dass
Ankerpunkte oder Haken der
Kindersitzhaltegurte
beschädigt oder zerstört
werden.
•Lassen Sie das ISOFIX-
System nach einem Unfall in
einer Hyundai-
Vertragswerkstatt überprüfen.
Durch einen Unfall kann das
ISOFIX-System beschädigt
werden und seine Funktion
möglicherweise nicht mehr
erfüllen.

2-46
Sicherheitssysteme Ihres Fahrzeugs
1. Führen Sie den oberen Haltegurt über die Sitzlehne. Die vom
Hersteller des Kindersitzes
bereitgestellten Einbau- und
Bedienungsvorschriften sind
dabei stets zu befolgen.
2. Verbinden Sie den oberen Haltegurt mit der oberen
Verankerung und ziehen Sie dann
den oberen Haltegurt gemäß den
Anweisungen des Herstellers
Ihres Kinderrückhaltesystems
straff. Beim Gebrauch des System mit
oberem Haltegurt sind folgende
Sicherheitshinweise zu
beachten:
•Lesen Sie vor der Montage
des Kinderrückhaltesystems
die vom Hersteller des
Kinderrückhaltesystems
mitgelieferten
Bedienerhinweise.
•Befestigen Sie niemals mehr
als nur ein
Kinderrückhaltesystem an
einem oberen ISOFIX-
Ankerpunkt. Das kann dazu
führen, dass Ankerpunkte
oder Befestigungen
beschädigt oder zerstört
werden.
(Fortsetzung)
(Fortsetzung)
•Wenn der Seilzug nicht mit
dem korrekten Anker
verbunden wird, besteht die
Gefahr, dass er nicht
einwandfrei funktioniert. Die
korrekte Funktion kann nicht
gewährleistet werden, wenn
ein anderer Ankerpunkt
verwendet wird.
•Ankerpunkte für
Kinderrückhaltesysteme sind
so konzipiert, dass sie nur der
Last eines korrekt befestigten
Kinderrückhaltesystems
standhalten.
Sie dürfen unter keinen
Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von
Gegenständen oder
Ausrüstungsteilen des
Fahrzeugs verwendet werden.
VORSICHT
OAE036030

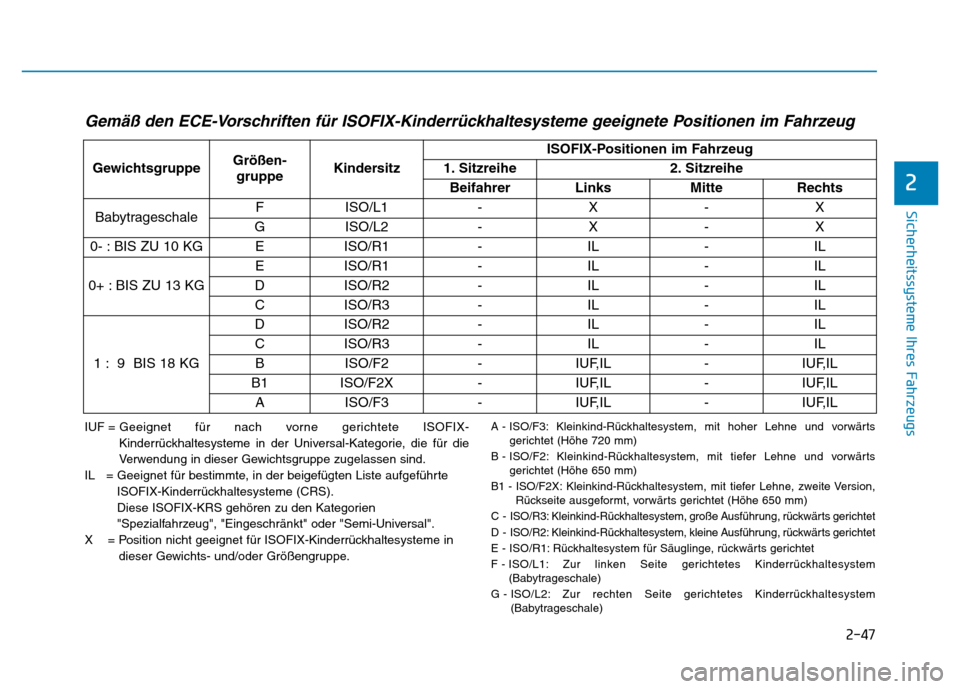

2-47
Sicherheitssysteme Ihres Fahrzeugs
2
Gemäß den ECE-Vorschriften für ISOFIX-Kinderrückhaltesysteme geeignete Positionen im Fahrzeug
GewichtsgruppeGrößen-gruppeKindersitz
ISOFIX-Positionen im Fahrzeug
1. Sitzreihe2. Sitzreihe
BeifahrerLinksMitteRechts
BabytrageschaleFISO/L1-X-X
GISO/L2-X-X
0- : BIS ZU 10 KGEISO/R1-IL-IL
0+ : BIS ZU 13 KG
EISO/R1-IL-IL
DISO/R2-IL-IL
CISO/R3-IL-IL
1 : 9 BIS 18 KG
DISO/R2-IL-IL
CISO/R3-IL-IL
BISO/F2-IUF,IL-IUF,IL
B1ISO/F2X-IUF,IL-IUF,IL
AISO/F3-IUF,IL-IUF,IL
IUF = Geeignet für nach vorne gerichtete ISOFIX-
Kinderrückhaltesysteme in der Universal-Kategorie, die für die
Verwendung in dieser Gewichtsgruppe zugelassen sind.
IL = Geeignet für bestimmte, in der beigefügten Liste aufgeführte ISOFIX-Kinderrückhaltesysteme (CRS).
Diese ISOFIX-KRS gehören zu den Kategorien
"Spezialfahrzeug", "Eingeschränkt" oder "Semi-Universal".
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Gewichts- und/oder Größengruppe.A - ISO/F3: Kleinkind-Rückhaltesystem, mit hoher Lehne und vorwärtsgerichtet (Höhe 720 mm)
B - ISO/F2: Kleinkind-Rückhaltesystem, mit tiefer Lehne und vorwärts gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet (Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rückwärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rückwärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)
G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)

2-48
Sicherheitssysteme Ihres Fahrzeugs
Befestigen einesKinderrückhaltesystems mitdem Dreipunktgurt
Wenn Sie das ISOFIX-System nicht
benutzen wollen, müssen alle
Kinderrückhaltesystem auf dem
Rücksitz mit dem Beckengurt des
Dreipunktgurts gesichert werden.
Ein Kinderrückhaltesystem mit
einem Dreipunktgurt befestigen
So befestigen Sie ein
Kinderrückhaltesystem auf dem
Rücksitz:
1. Platzieren Sie das
Rückhaltesystem auf dem
Rücksitz und führen Sie den
Dreipunktgurt entsprechend den
Hersteller-Anweisungen durch
das Rückhaltesystem hindurch
oder darum herum.
Vergewissern Sie sich, dass das Gurtband nicht verdreht ist.
Informationen
Weitere Informationen zum Anlegen
des hinteren mittleren
Sicherheitsgurts finden Sie im
Abschnitt "Sicherheitsgurt auf dem
mittleren Rücksitz".
i
OLMB033044
