2019 Hyundai Ioniq Electric Betriebsanleitung

7-40

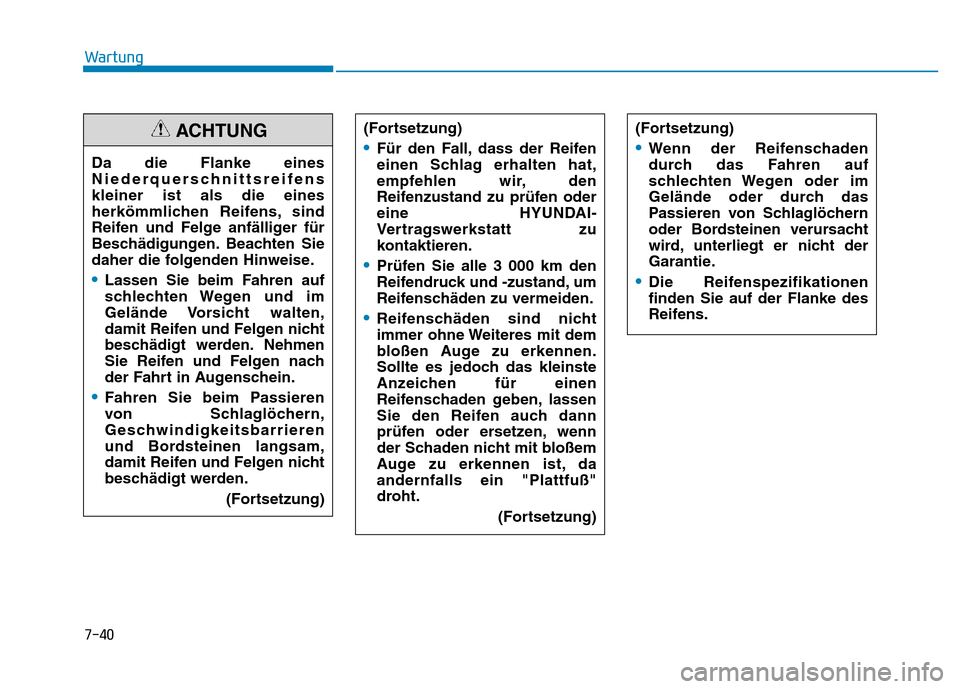

WartungDa die Flanke eines
Niederquerschnittsreifens
kleiner ist als die eines
herkömmlichen Reifens, sind
Reifen und Felge anfälliger für
Beschädigungen. Beachten Sie
daher die folgenden Hinweise.
•Lassen Sie beim Fahren auf
schlechten Wegen und im
Gelände Vorsicht walten,
damit Reifen und Felgen nicht
beschädigt werden. Nehmen
Sie Reifen und Felgen nach
der Fahrt in Augenschein.
•Fahren Sie beim Passieren
von Schlaglöchern,
Geschwindigkeitsbarrieren
und Bordsteinen langsam,
damit Reifen und Felgen nicht
beschädigt werden. (Fortsetzung)
ACHTUNG(Fortsetzung)
•Für den Fall, dass der Reifen
einen Schlag erhalten hat,
empfehlen wir, den
Reifenzustand zu prüfen oder
eine HYUNDAI-
Vertragswerkstatt zu
kontaktieren.
•Prüfen Sie alle 3 000 km den
Reifendruck und -zustand, um
Reifenschäden zu vermeiden.
•Reifenschäden sind nicht
immer ohne Weiteres mit dem
bloßen Auge zu erkennen.
Sollte es jedoch das kleinste
Anzeichen für einen
Reifenschaden geben, lassen
Sie den Reifen auch dann
prüfen oder ersetzen, wenn
der Schaden nicht mit bloßem
Auge zu erkennen ist, da
andernfalls ein "Plattfuß"
droht.(Fortsetzung)
(Fortsetzung)
•Wenn der Reifenschaden
durch das Fahren auf
schlechten Wegen oder im
Gelände oder durch das
Passieren von Schlaglöchern
oder Bordsteinen verursacht
wird, unterliegt er nicht der
Garantie.
•Die Reifenspezifikationen
finden Sie auf der Flanke des
Reifens.

7-41
7
Wartung

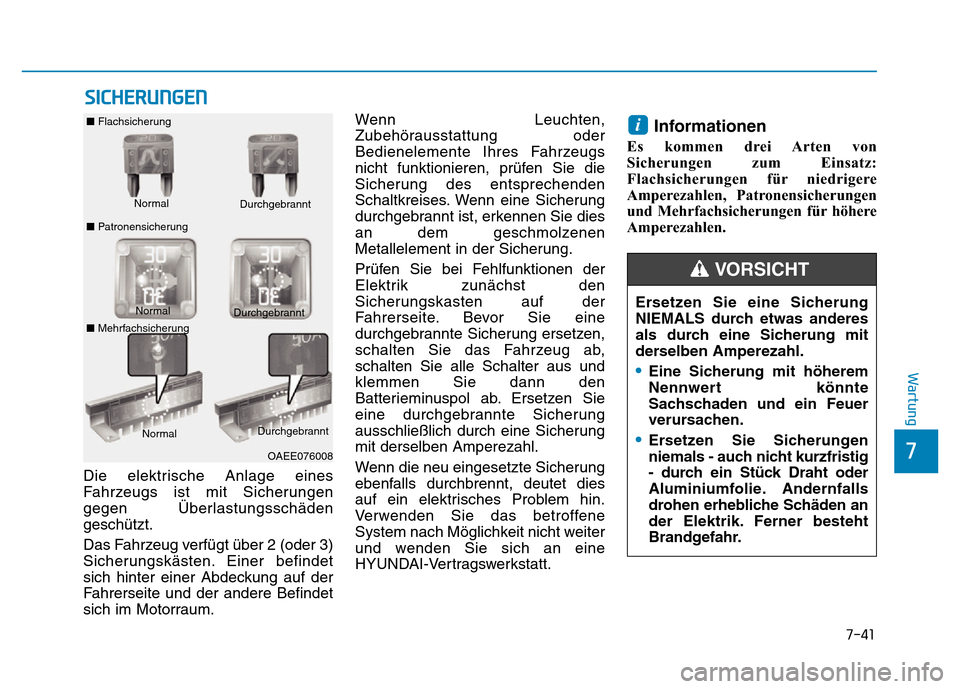

SICHERUNGEN
Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen
gegen Überlastungsschäden
geschützt.
Das Fahrzeug verfügt über 2 (oder 3)
Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf der
Fahrerseite und der andere Befindet
sich im Motorraum.Wenn Leuchten,
Zubehörausstattung oder
Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies
an dem geschmolzenen
Metallelement in der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den
Sicherungskasten auf der
Fahrerseite. Bevor Sie eine
durchgebrannte Sicherung ersetzen,
schalten Sie das Fahrzeug ab,
schalten Sie alle Schalter aus und
klemmen Sie dann den
Batterieminuspol ab. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung
mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht weiter
und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
Informationen
Es kommen drei Arten von
Sicherungen zum Einsatz:
Flachsicherungen für niedrigere
Amperezahlen, Patronensicherungen
und Mehrfachsicherungen für höhere
Amperezahlen.
i
Normal
■
Flachsicherung
■ Patronensicherung Durchgebrannt
Normal Durchgebrannt
OAEE076008
Normal
Durchgebrannt
■ Mehrfachsicherung
Ersetzen Sie eine Sicherung
NIEMALS durch etwas anderes
als durch eine Sicherung mit
derselben Amperezahl.
•Eine Sicherung mit höherem
Nennwert könnte
Sachschaden und ein Feuer
verursachen.
•Ersetzen Sie Sicherungen
niemals - auch nicht kurzfristig
- durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.
VORSICHT

7-42
Wartung

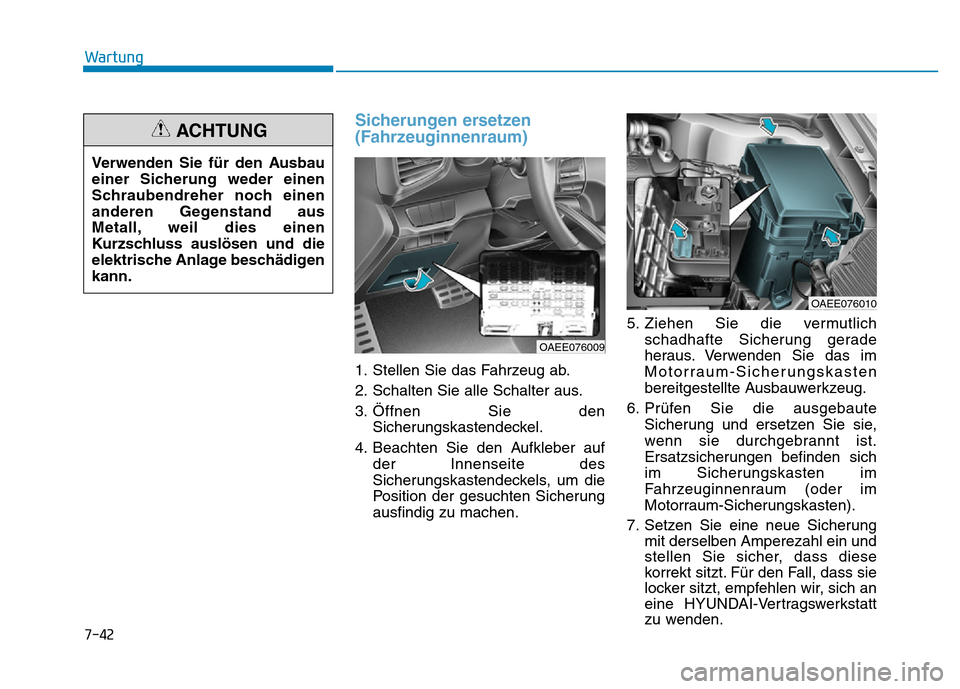

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Öffnen Sie denSicherungskastendeckel.
4. Beachten Sie den Aufkleber auf der Innenseite des
Sicherungskastendeckels, um die
Position der gesuchten Sicherung
ausfindig zu machen. 5. Ziehen Sie die vermutlich
schadhafte Sicherung gerade
heraus. Verwenden Sie das im
Motorraum-Sicherungskasten
bereitgestellte Ausbauwerkzeug.
6. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Ersatzsicherungen befinden sich
im Sicherungskasten im
Fahrzeuginnenraum (oder im
Motorraum-Sicherungskasten).
7. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Verwenden Sie für den Ausbau
einer Sicherung weder einen
Schraubendreher noch einen
anderen Gegenstand aus
Metall, weil dies einen
Kurzschluss auslösen und die
elektrische Anlage beschädigen
kann.
ACHTUNG
OAEE076009
OAEE076010

7-43
7
Wartung

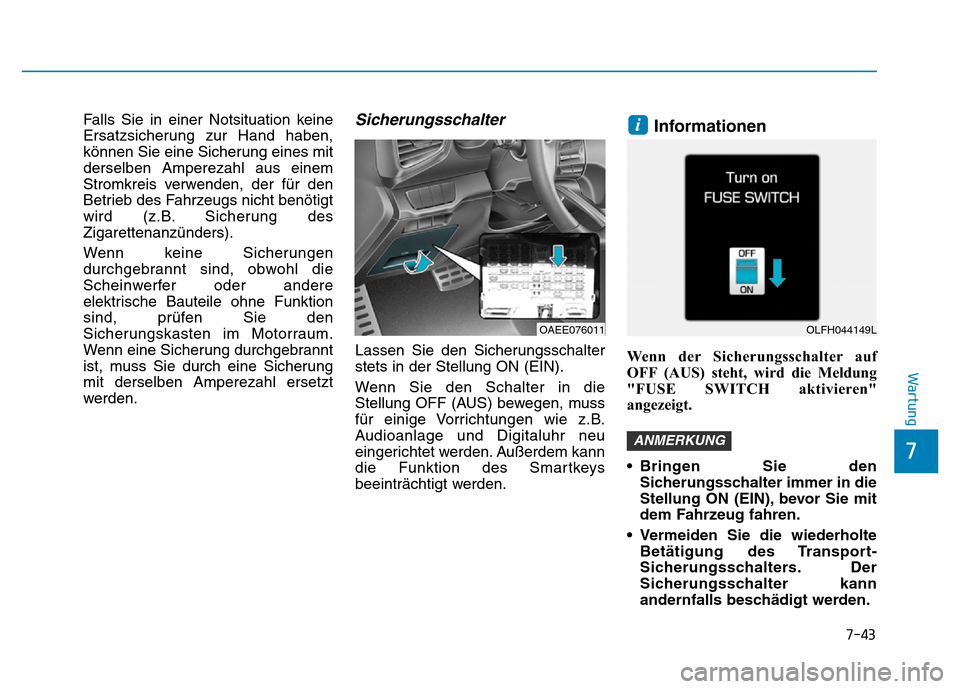

Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung eines mit
derselben Amperezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung des
Zigarettenanzünders).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere
elektrische Bauteile ohne Funktion
sind, prüfen Sie den
Sicherungskasten im Motorraum.
Wenn eine Sicherung durchgebrannt
ist, muss Sie durch eine Sicherung
mit derselben Amperezahl ersetzt
werden.Sicherungsschalter
Lassen Sie den Sicherungsschalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die
Stellung OFF (AUS) bewegen, muss
für einige Vorrichtungen wie z.B.
Audioanlage und Digitaluhr neu
eingerichtet werden. Außerdem kann
die Funktion des Smartkeys
beeinträchtigt werden.
Informationen
Wenn der Sicherungsschalter auf
OFF (AUS) steht, wird die Meldung
"FUSE SWITCH aktivieren"
angezeigt.
• Bringen Sie denSicherungsschalter immer in die
Stellung ON (EIN), bevor Sie mit
dem Fahrzeug fahren.
• Vermeiden Sie die wiederholte Betätigung des Transport-
Sicherungsschalters. Der
Sicherungsschalter kann
andernfalls beschädigt werden.
ANMERKUNG
i
OLFH044149LOAEE076011

7-44
Wartung

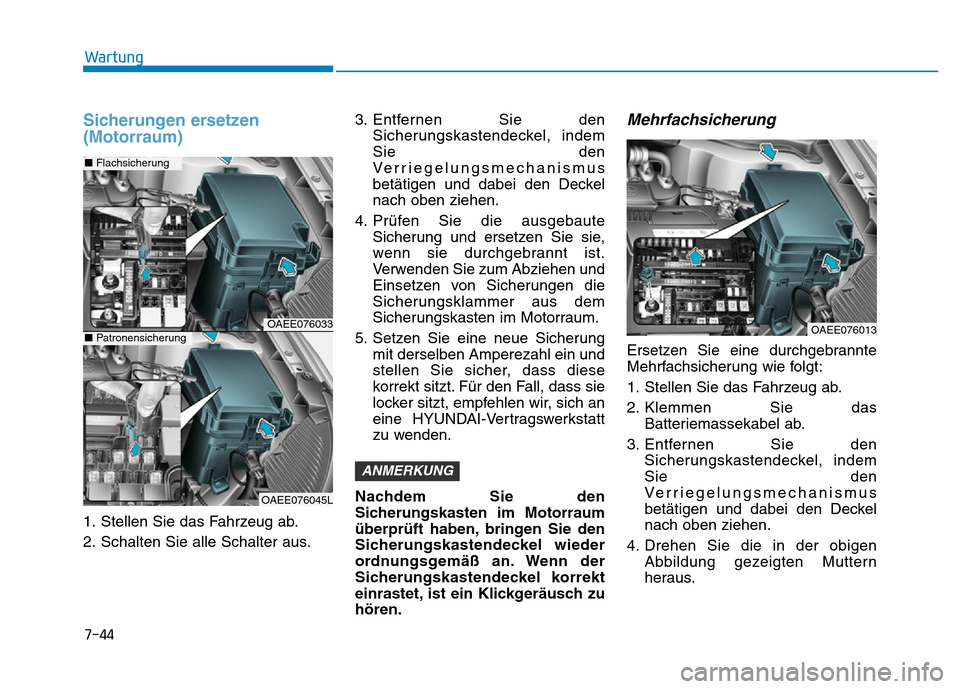

Sicherungen ersetzen
(Motorraum)
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.3. Entfernen Sie den
Sicherungskastendeckel, indem
Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie,
wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen und
Einsetzen von Sicherungen die
Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung mit derselben Amperezahl ein und
stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.
Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Stellen Sie das Fahrzeug ab.
2. Klemmen Sie das Batteriemassekabel ab.
3. Entfernen Sie den Sicherungskastendeckel, indem
Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.
4. Drehen Sie die in der obigen Abbildung gezeigten Muttern
heraus.
ANMERKUNG
OAEE076033
OAEE076045L
■Flachsicherung
■PatronensicherungOAEE076013

7-45
7
Wartung

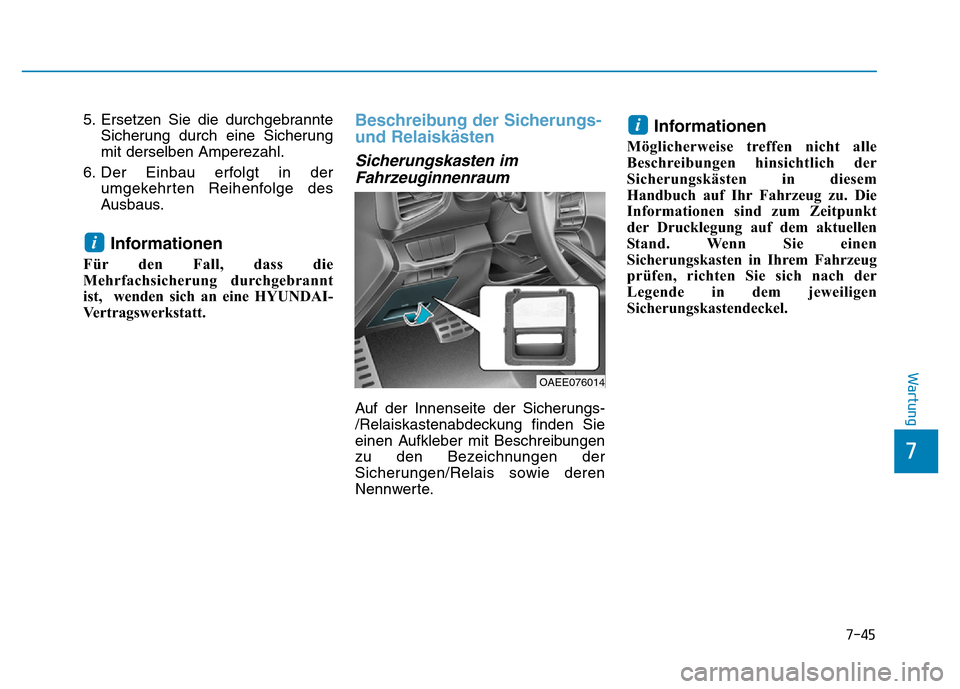

5. Ersetzen Sie die durchgebrannteSicherung durch eine Sicherung
mit derselben Amperezahl.
6. Der Einbau erfolgt in der umgekehrten Reihenfolge des
Ausbaus.
Informationen
Für den Fall, dass die
Mehrfachsicherung durchgebrannt
ist, wenden sich an eine HYUNDAI-
Vertragswerkstatt.
Beschreibung der Sicherungs-
und Relaiskästen
Sicherungskasten imFahrzeuginnenraum
Auf der Innenseite der Sicherungs-
/Relaiskastenabdeckung finden Sie
einen Aufkleber mit Beschreibungen
zu den Bezeichnungen der
Sicherungen/Relais sowie deren
Nennwerte.
Informationen
Möglicherweise treffen nicht alle
Beschreibungen hinsichtlich der
Sicherungskästen in diesem
Handbuch auf Ihr Fahrzeug zu. Die
Informationen sind zum Zeitpunkt
der Drucklegung auf dem aktuellen
Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
i
i
OAEE076014

7-46
Wartung

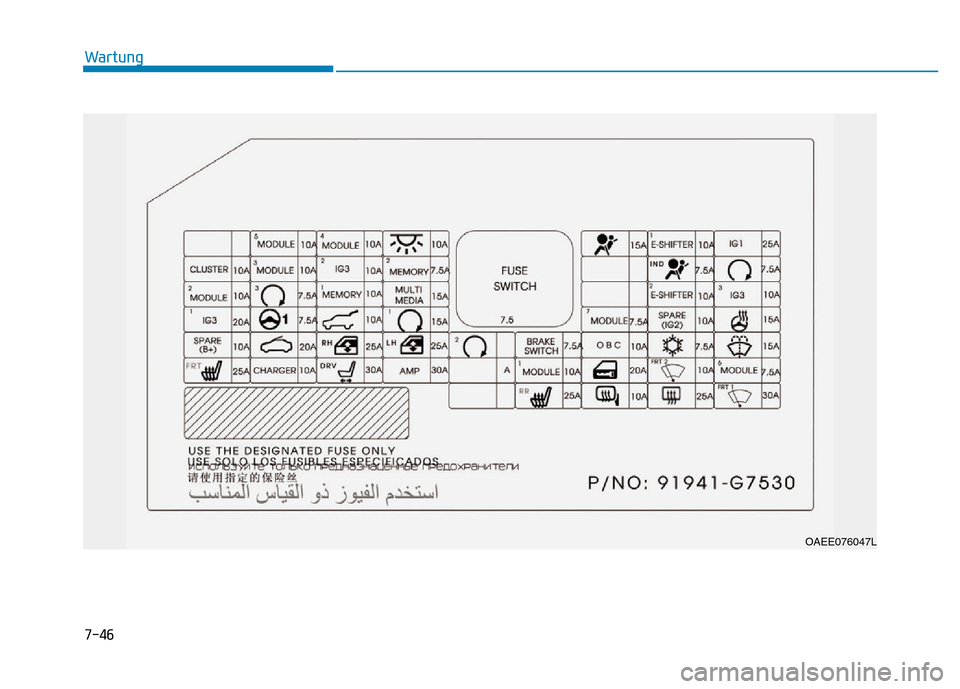

OAEE076047L

7-47
7
Wartung

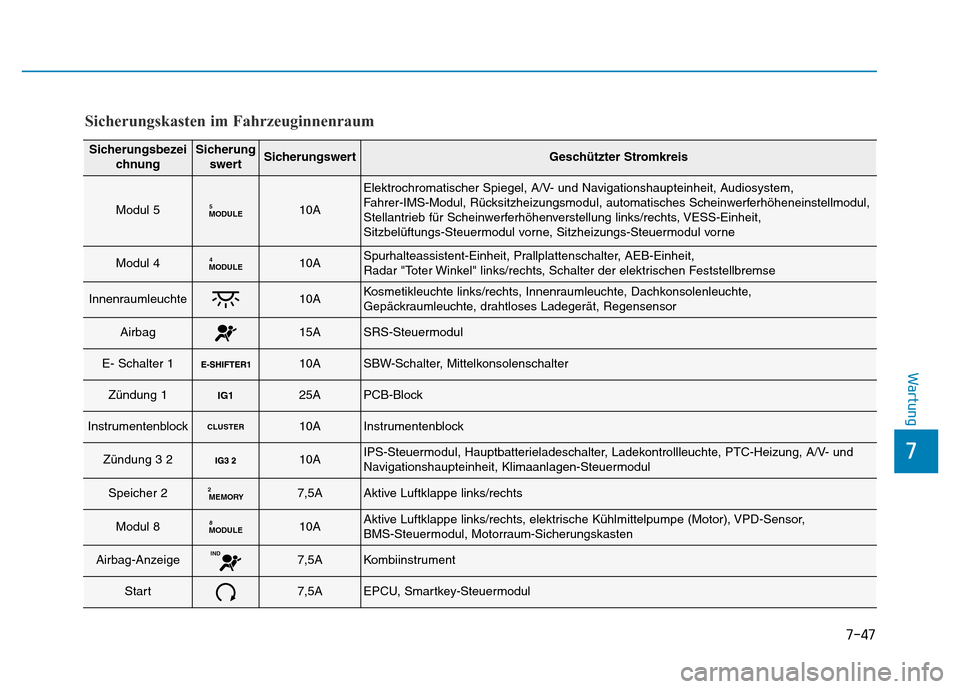

Sicherungskasten im Fahrzeuginnenraum
SicherungsbezeichnungSicherungswertSicherungswertGeschützter Stromkreis
Modul 5MODULE510A
Elektrochromatischer Spiegel, A/V- und Navigationshaupteinheit, Audiosystem,
Fahrer-IMS-Modul, Rücksitzheizungsmodul, automatisches Scheinwerferhöheneinstellmodul,
Stellantrieb für Scheinwerferhöhenverstellung links/rechts, VESS-Einheit,
Sitzbelüftungs-Steuermodul vorne, Sitzheizungs-Steuermodul vorne
Modul 4MODULE410ASpurhalteassistent-Einheit, Prallplattenschalter, AEB-Einheit,
Radar "Toter Winkel" links/rechts, Schalter der elektrischen Feststellbremse
Innenraumleuchte10AKosmetikleuchte links/rechts, Innenraumleuchte, Dachkonsolenleuchte,
Gepäckraumleuchte, drahtloses Ladegerät, Regensensor
Airbag15ASRS-Steuermodul
E- Schalter 110ASBW-Schalter, Mittelkonsolenschalter
Zündung 1IG125APCB-Block
InstrumentenblockCLUSTER10AInstrumentenblock
Zündung 3 210AIPS-Steuermodul, Hauptbatterieladeschalter, Ladekontrollleuchte, PTC-Heizung, A/V- und
Navigationshaupteinheit, Klimaanlagen-Steuermodul
Speicher 2MEMORY27,5AAktive Luftklappe links/rechts
Modul 8MODULE810AAktive Luftklappe links/rechts, elektrische Kühlmittelpumpe (Motor), VPD-Sensor,
BMS-Steuermodul, Motorraum-Sicherungskasten
Airbag-AnzeigeIND7,5AKombiinstrument
Start7,5AEPCU, Smartkey-Steuermodul
