Page 17 of 578
H8

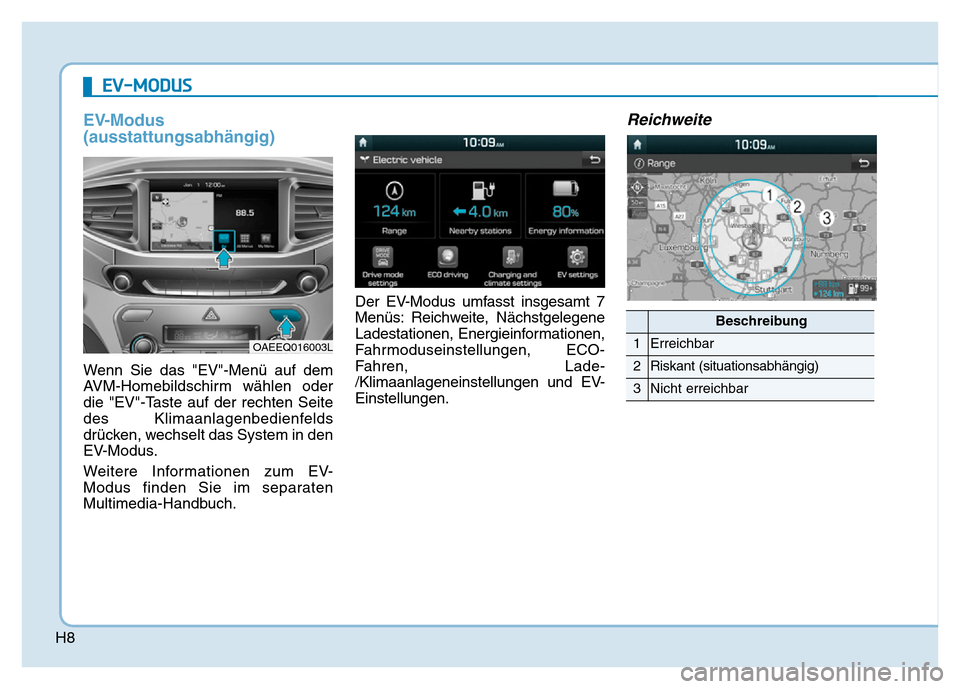

EV-Modus
(ausstattungsabhängig)
Wenn Sie das "EV"-Menü auf dem
AVM-Homebildschirm wählen oder
die "EV"-Taste auf der rechten Seite
des Klimaanlagenbedienfelds
drücken, wechselt das System in den
EV-Modus.
Weitere Informationen zum EV-
Modus finden Sie im separaten
Multimedia-Handbuch.Der EV-Modus umfasst insgesamt 7
Menüs: Reichweite, Nächstgelegene
Ladestationen, Energieinformationen,
Fahrmoduseinstellungen, ECO-
Fahren, Lade-
/Klimaanlageneinstellungen und EV-
Einstellungen.
Reichweite
EV-MODUS
OAEEQ016003L
Beschreibung
1Erreichbar
2Riskant (situationsabhängig)
3Nicht erreichbar
Page 18 of 578
H9

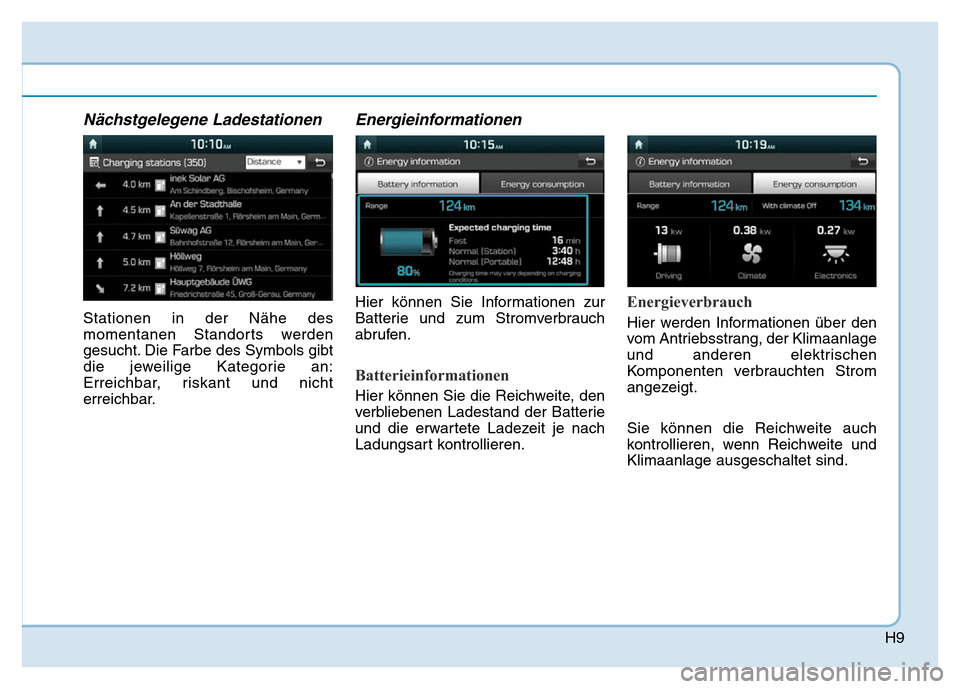

Nächstgelegene Ladestationen
Stationen in der Nähe des
momentanen Standorts werden
gesucht. Die Farbe des Symbols gibt
die jeweilige Kategorie an:
Erreichbar, riskant und nicht
erreichbar.
Energieinformationen
Hier können Sie Informationen zur
Batterie und zum Stromverbrauch
abrufen.
Batterieinformationen
Hier können Sie die Reichweite, den
verbliebenen Ladestand der Batterie
und die erwartete Ladezeit je nach
Ladungsart kontrollieren.
Energieverbrauch
Hier werden Informationen über den
vom Antriebsstrang, der Klimaanlage
und anderen elektrischen
Komponenten verbrauchten Strom
angezeigt.
Sie können die Reichweite auch
kontrollieren, wenn Reichweite und
Klimaanlage ausgeschaltet sind.
Page 19 of 578
H10

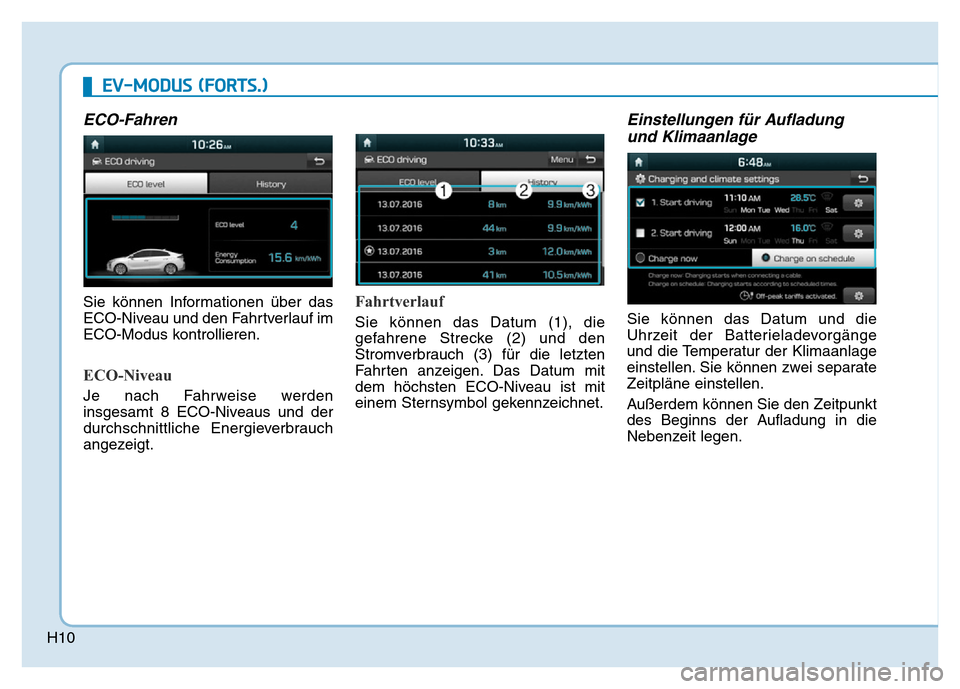

ECO-Fahren
Sie können Informationen über das
ECO-Niveau und den Fahrtverlauf im
ECO-Modus kontrollieren.
ECO-Niveau
Je nach Fahrweise werden
insgesamt 8 ECO-Niveaus und der
durchschnittliche Energieverbrauch
angezeigt.
Fahrtverlauf
Sie können das Datum (1), die
gefahrene Strecke (2) und den
Stromverbrauch (3) für die letzten
Fahrten anzeigen. Das Datum mit
dem höchsten ECO-Niveau ist mit
einem Sternsymbol gekennzeichnet.
Einstellungen für Aufladungund Klimaanlage
Sie können das Datum und die
Uhrzeit der Batterieladevorgänge
und die Temperatur der Klimaanlage
einstellen. Sie können zwei separate
Zeitpläne einstellen.
Außerdem können Sie den Zeitpunkt
des Beginns der Aufladung in die
Nebenzeit legen.
EV-MODUS (FORTS.)
Page 20 of 578
H11
Abfahrtszeit und Klimaregelung
einstellenNebenzeiteinstellungen
EV-Einstellungen
Vo r s i c h t
Sie können die Reichweitenwarnung
aktivieren oder deaktivieren.
-
Reichweitenwarnung : Wenn der
im Navigationssystem eingestellte
Zielort mit dem derzeitigen
Batterieladestand nicht zu
erreichen ist, wird eine
Warnmeldung angezeigt.
Beschreibung
1Erwartete Abfahrtszeit nach dem
Aufladen einstellen
2Temperatur im Fahrzeug einstellen
3Wochentag einstellen, an dem das
Fahrzeug aufgeladen werden soll
Beschreibung
1
Wenn gewählt, beginnt der
Ladevorgang ausschließlich in der
angegebenen Nebenzeit
Wenn nicht gewählt, beginnt der
Ladevorgang nur zur angegebenen
Zeit
2Immer die günstigste Zeit für den
Start des Ladevorgangs einstellen
3Immer die günstigste Zeit für das
Ende des Ladevorgangs einstellen
Page 21 of 578
H12
Ladestrom
Sie können die Stromwerte für das
Normale Laden einstellen. Wählen
Sie einen geeigneten Stromwerte für
normale oder portable Ladegeräte.
Wenn der normale Ladevorgang
nicht startet oder nach der Hälfte
abrupt stoppt, wählen Sie einen
anderen Wert und wiederholen den
Ladevorgang.
Informationen
Bei Wahl eines niedrigeren
Stromwerts verlängert sich die
Ladezeit entsprechend.
i
EV-MODUS (FORTS.)
Page 22 of 578

H13

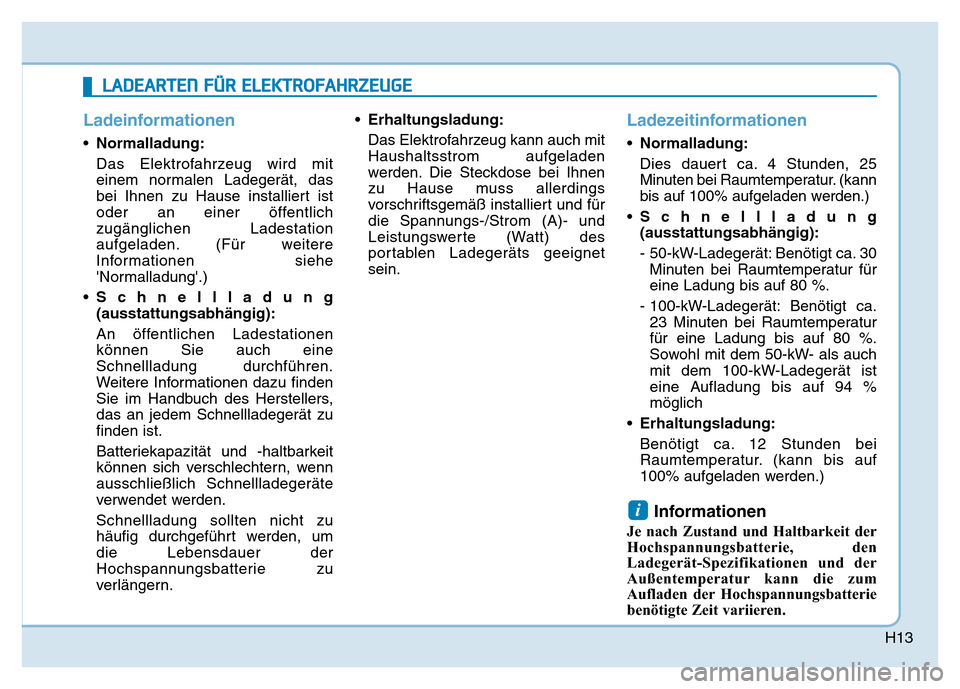

Ladeinformationen
•Normalladung:
Das Elektrofahrzeug wird mit
einem normalen Ladegerät, das
bei Ihnen zu Hause installiert ist
oder an einer öffentlich
zugänglichen Ladestation
aufgeladen. (Für weitere
Informationen siehe
'Normalladung'.)
• Schnellladung
(ausstattungsabhängig):
An öffentlichen Ladestationen
können Sie auch eine
Schnellladung durchführen.
Weitere Informationen dazu finden
Sie im Handbuch des Herstellers,
das an jedem Schnellladegerät zu
finden ist.
Batteriekapazität und -haltbarkeit
können sich verschlechtern, wenn
ausschließlich Schnellladegeräte
verwendet werden.
Schnellladung sollten nicht zu
häufig durchgeführt werden, um
die Lebensdauer der
Hochspannungsbatterie zu
verlängern. •
Erhaltungsladung:
Das Elektrofahrzeug kann auch mit
Haushaltsstrom aufgeladen
werden. Die Steckdose bei Ihnen
zu Hause muss allerdings
vorschriftsgemäß installiert und für
die Spannungs-/Strom (A)- und
Leistungswerte (Watt) des
portablen Ladegeräts geeignet
sein.
Ladezeitinformationen
•Normalladung:
Dies dauert ca. 4 Stunden, 25
Minuten bei Raumtemperatur. (kann
bis auf 100% aufgeladen werden.)
• Schnellladung
(ausstattungsabhängig):
- 50-kW-Ladegerät: Benötigt ca. 30
Minuten bei Raumtemperatur für
eine Ladung bis auf 80 %.
- 100-kW-Ladegerät: Benötigt ca. 23 Minuten bei Raumtemperatur
für eine Ladung bis auf 80 %.
Sowohl mit dem 50-kW- als auch
mit dem 100-kW-Ladegerät ist
eine Aufladung bis auf 94 %
möglich
• Erhaltungsladung:
Benötigt ca. 12 Stunden bei
Raumtemperatur. (kann bis auf
100% aufgeladen werden.)
Informationen
Je nach Zustand und Haltbarkeit der
Hochspannungsbatterie, den
Ladegerät-Spezifikationen und der
Außentemperatur kann die zum
Aufladen der Hochspannungsbatterie
benötigte Zeit variieren.
i
LADEARTEN FÜR ELEKTROFAHRZEUGE
Page 23 of 578
H14

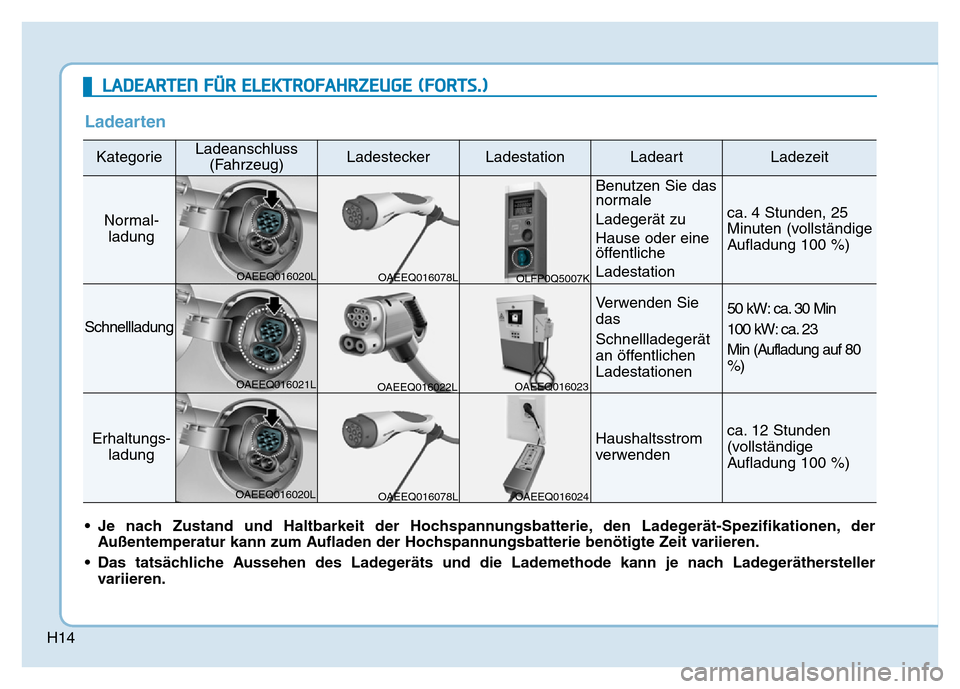

Ladearten
KategorieLadeanschluss(Fahrzeug)LadesteckerLadestationLadeartLadezeit
Normal-ladung
Benutzen Sie das
normale
Ladegerät zu
Hause oder eine
öffentliche
Ladestation
ca. 4 Stunden, 25
Minuten (vollständige
Aufladung 100 %)
Schnellladung
Verwenden Sie
das
Schnellladegerät
an öffentlichen
Ladestationen50 kW: ca. 30 Min
100 kW: ca. 23
Min (Aufladung auf 80
%)
Erhaltungs- ladungHaushaltsstrom
verwendenca. 12 Stunden
(vollständige
Aufladung 100 %)
• Je nach Zustand und Haltbarkeit der Hochspannungsbatterie, den Ladegerät-Spezifikationen, derAußentemperatur kann zum Aufladen der Hochspannungsbatterie benötigte Zeit variieren.
• Das tatsächliche Aussehen des Ladegeräts und die Lademethode kann je nach Ladegeräthersteller variieren.
OAEEQ016078L
OAEEQ016020L
OAEEQ016021L
OAEEQ016020L OAEEQ016022L
OAEEQ016023
OAEEQ016024 OLFP0Q5007K
OAEEQ016078L
LADEARTEN FÜR ELEKTROFAHRZEUGE (FORTS.)
Page 24 of 578
H15

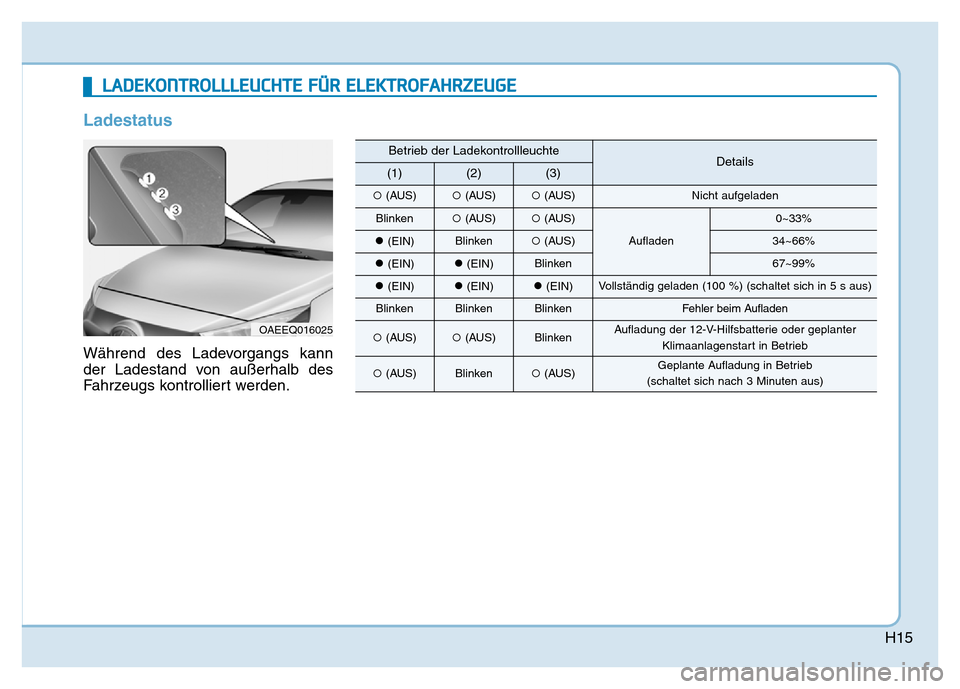

Ladestatus
Während des Ladevorgangs kann
der Ladestand von außerhalb des
Fahrzeugs kontrolliert werden.
OAEEQ016025
Betrieb der LadekontrollleuchteDetails(1)(2)(3)
(AUS)(AUS)(AUS)Nicht aufgeladen
Blinken(AUS)(AUS)
Aufladen
0~33%
(EIN)Blinken(AUS)34~66%
(EIN)(EIN)Blinken67~99%
(EIN)(EIN)(EIN)Vollständig geladen (100 %) (schaltet sich in 5 s aus)
BlinkenBlinkenBlinkenFehler beim Aufladen
(AUS)(AUS)BlinkenAufladung der 12-V-Hilfsbatterie oder geplanterKlimaanlagenstart in Betrieb
(AUS)Blinken(AUS)Geplante Aufladung in Betrieb
(schaltet sich nach 3 Minuten aus)
LADEKONTROLLLEUCHTE FÜR ELEKTROFAHRZEUGE
