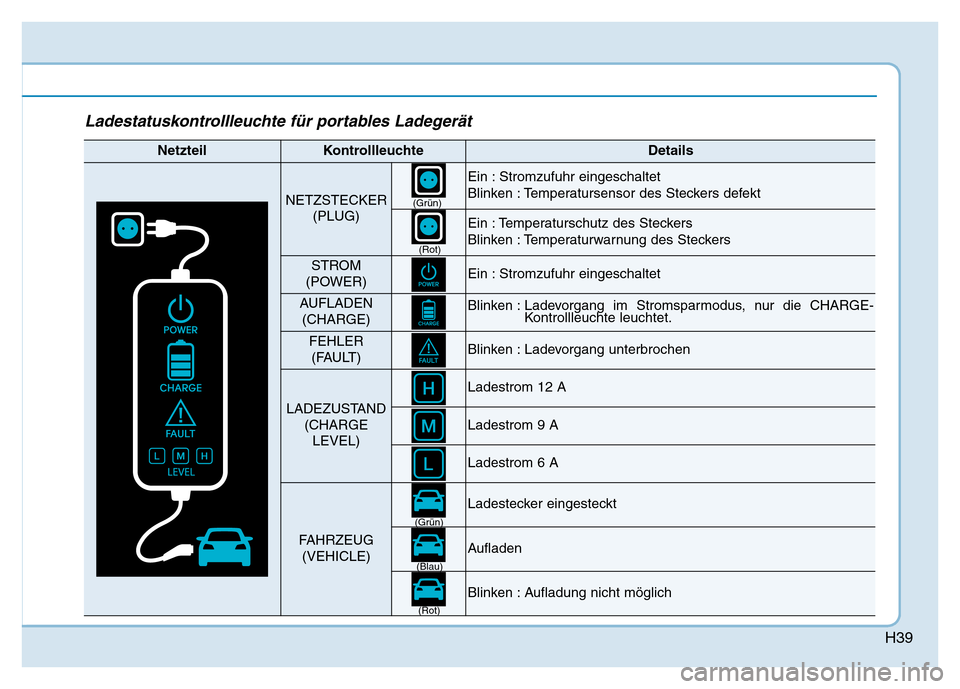

Ladestatuskontrollleuchte für portables Ladegerät
NetzteilKontrollleuchteDetails
NETZSTECKER(PLUG)
Ein : Stromzufuhr eingeschaltet
Blinken : Temperatursensor des Steckers defekt
Ein : Temperaturschutz des Steckers
Blinken : Temperaturwarnung des Steckers
STROM
(POWER)Ein : Stromzufuhr eingeschaltet
AUFLADEN (CHARGE)Blinken : Ladevorgang im Stromsparmodus, nur die CHARGE- Kontrollleuchte leuchtet.
FEHLER
(FAULT)Blinken : Ladevorgang unterbrochen
LADEZUSTAND (CHARGELEVEL)
Ladestrom 12 A
Ladestrom 9 A
Ladestrom 6 A
FAHRZEUG(VEHICLE)
Ladestecker eingesteckt
Aufladen
Blinken : Aufladung nicht möglich
(Grün)
(Grün)(Blau) (Rot)(Rot)

H40

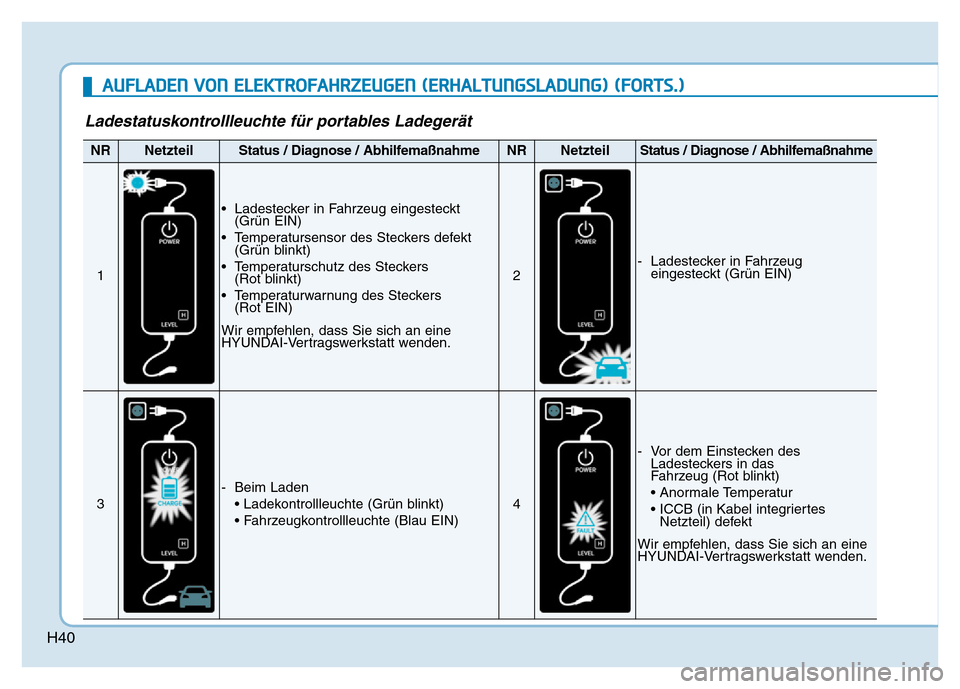

Ladestatuskontrollleuchte für portables Ladegerät
NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
1
• Ladestecker in Fahrzeug eingesteckt(Grün EIN)
• Temperatursensor des Steckers defekt (Grün blinkt)
• Temperaturschutz des Steckers (Rot blinkt)
• Temperaturwarnung des Steckers (Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
2- Ladestecker in Fahrzeug eingesteckt (Grün EIN)
3
- Beim Laden
• Ladekontrollleuchte (Grün blinkt)
• Fahrzeugkontrollleuchte (Blau EIN)
4
- Vor dem Einstecken desLadesteckers in das
Fahrzeug (Rot blinkt)
• Anormale Temperatur
• ICCB (in Kabel integriertesNetzteil) defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
AUFLADEN VON ELEKTROFAHRZEUGEN (ERHALTUNGSLADUNG) (FORTS.)

H41

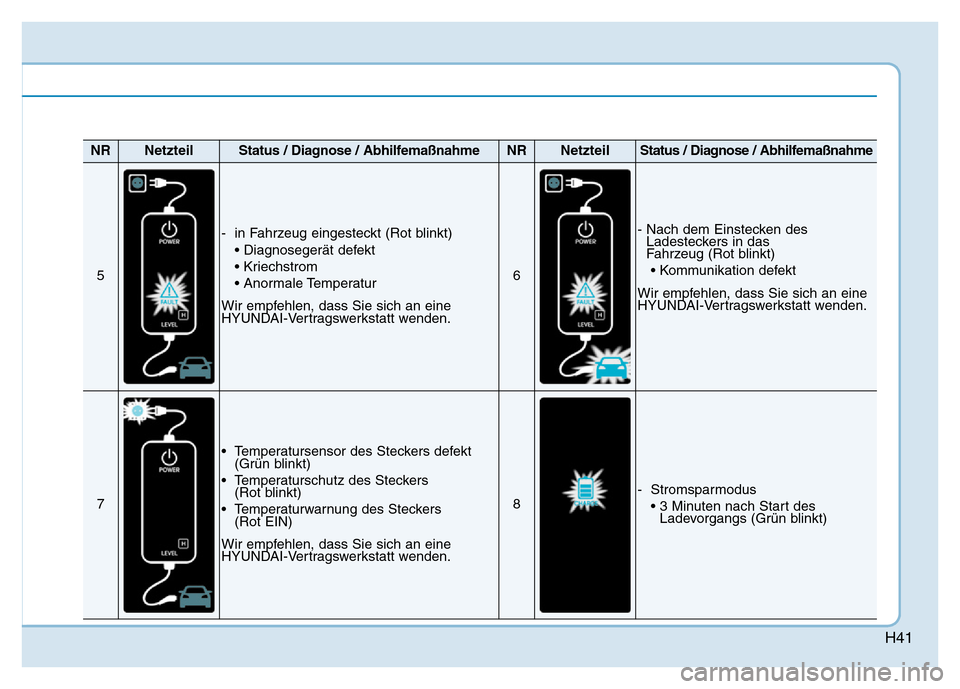

NRNetzteilStatus / Diagnose / AbhilfemaßnahmeNRNetzteilStatus / Diagnose / Abhilfemaßnahme
5
- in Fahrzeug eingesteckt (Rot blinkt)• Diagnosegerät defekt
• Kriechstrom
• Anormale Temperatur
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
6
- Nach dem Einstecken des Ladesteckers in das
Fahrzeug (Rot blinkt)
• Kommunikation defekt
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
7
• Temperatursensor des Steckers defekt (Grün blinkt)
• Temperaturschutz des Steckers (Rot blinkt)
• Temperaturwarnung des Steckers (Rot EIN)
Wir empfehlen, dass Sie sich an eine
HYUNDAI-Vertragswerkstatt wenden.
8- Stromsparmodus • 3 Minuten nach Start desLadevorgangs (Grün blinkt)

H51
Wenn nur noch 1 - 2 Balken auf
der Ladeanzeige der
Hochspannungsbatterie
vorhanden sind, wird die
Fahrgeschwindigkeit begrenzt
und letztendlich geht das
Fahrzeug aus. Laden Sie das
Fahrzeug umgehend auf.
Warn- und Kontrollleuchten
(für Elektrofahrzeug)
Bereit-Kontrollleuchte
Diese Kontrollleuchte leuchtet wie
folgt auf :
Wenn das Fahrzeug zum Fahren
bereit ist.
- EIN : Normales Fahren möglich.
- AUS : Normales Fahren nichtmöglich oder Fehler aufgetreten.
- Blinken : Notfahrmodus
Wenn die Bereit-Kontrollleuchte
ausgeht oder blinkt, liegt ein Fehler
im System vor: In diesem Fall
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
Servicewarnleuchte
Die Warnleuchte leuchtet wie folgt
auf :
• Wenn sich der POWER-Knopf in der Stellung ON befindet.
- Die Warnleuchte leuchtet ca. 3Sekunden lang und geht dann
aus.
• Wenn ein Problem mit Komponenten des
Elektrofahrzeug-Steuersystems
(z.B. Sensoren usw.) vorliegt.
Für den Fall, dass die Warnleuchte
während der Fahrt aufleuchtet oder
nach dem Motorstart nicht ausgeht,
empfehlen wir, das Fahrzeug in einer
HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
ANMERKUNG

2-34
Sicherheitssysteme Ihres Fahrzeugs
Der Sensor zur Aktivierung des
SRS-Airbags steuert auch den
Gurtstraffer. Nachdem der
POWER-Knopf in die Stellung ON
gebracht wurde, leuchtet die SRS-
Airbag-Warnleuchte leuchtet etwa
6 Sekunden lang auf und geht
dann aus.
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet diese
Warnleuchte auf, obwohl die
Funktion der Airbags
ordnungsgemäß ist. Wenn die
SRS-Airbag-Warnleuchte nach
dem Einschalten der Zündung
nicht aufleuchtet oder wenn sie
nach ca. 6 Sekunden nicht erlischt
oder wenn sie während der Fahrt
aufleuchtet, lassen Sie den
Gurtstraffer und/oder das SRS-
Airbagsystem möglichst
umgehend in einer HYUNDAI-
Vertragswerkstatt überprüfen.
Informationen
• Bei bestimmten frontalen oder seitlich versetzten Zusammenstößen
werden die Gurtstraffer von
Fahrer- und Beifahrer-
Sicherheitsgurt aktiviert.
• Die Gurtstraffer werden auch dann aktiviert, wenn die Sicherheitsgurte
zum Zeitpunkt des Zusammenstoßes
nicht angelegt sind.
• Wenn die Gurtstraffer aktiviert werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der
einer Rauchentwicklung ähnlich ist,
im Fahrzeuginnenraum sichtbar
werden.
Dies sind normale
Begleiterscheinungen, die aber nicht
gefährlich sind.
• Obwohl dies unbedenklich ist, kann der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden.
Waschen Sie alle dem Staub
ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall
ein Gurtstraffer aktiviert wurde.
Zusätzliche
Sicherheitshinweise zum
Sicherheitsgurt
Schwangere Frauen
Die Verwendung eines
Sicherheitsgurts ist für schwangere
Frauen empfehlenswert, um die
Verletzungsgefahr bei einem Unfall
zu verringern.
Schwangere Frauen müssen immer
einen Dreipunktgurt benutzen.
Legen Sie den Schultergurt vom
Hals weg und führen Sie ihn
zwischen den Brüsten durch. Legen
Sie das Beckengurtband so tief und
so bequem wie möglich um die
Hüften, so dass er unter dem Bauch
liegt.
iANMERKUNG
Schwangere Frauen dürfen das
Beckengurtband des
Sicherheitsgurts niemals über
den Bereich des Unterleibs
legen, wo sich der Fötus
befindet, oder so über den
Unterleib legen, dass der Gurt
den Fötus bei einem Aufprall
quetschen könnte.
VORSICHT

2-59
Sicherheitssysteme Ihres Fahrzeugs
2
Kopfairbags
Die Kopfairbags befinden sich an
beiden Dachkanten oberhalb der
vorderen und hinteren Türen.
Die Kopfairbags sollen bei bestimmten
seitlichen Kollisionen die vorderen
Insassen und die auf den äußeren
Rücksitzen sitzenden Insassen im
Kopfbereich unterstützend schützen.Die Kopf-Airbags zünden nur bei
bestimmten seitlichen Aufprallen,
abhängig von Schwere des Unfalls,
Winkel, Geschwindigkeit und Stärke
des Aufpralls.
Die Kopfairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
OAE036041
OAE036042
(Fortsetzung)
•Um das ungewollte Auslösen
eines Airbags mit möglichen
daraus resultierenden
Verletzungen zu vermeiden,
schlagen Sie nicht gegen den
seitlichen Aufprallsensor,
wenn sich der POWER-Knopf
in der Stellung ON befindet.
•Für den Fall, dass der Sitz
oder der Sitzbezug
beschädigt ist, empfehlen wir,
das System in einer
HYUNDAI-Vertragswerkstatt
instand setzen zu lassen.Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Kopfairbag zu
verringern:
•Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
•Platzieren und sichern Sie das
Kinderrückhaltesystem so
weit wie möglich weg von der
Tür.
(Fortsetzung)
VORSICHT

2-60
Sicherheitssysteme Ihres Fahrzeugs
Wie funktioniert das
Airbagsystem?
Das SRS-System besteht aus den
folgenden Komponenten:
(1) Fahrerairbagmodul vorn/Fahrer-Knie-Airbagmodul
(2) Beifahrerairbagmodul vorn
(3) Seitenairbagmodule/ Seitenaufprallsensoren
(4) Kopfairbagmodule
(5) Vordere Gurtstraffereinheit/ hintere Gurtstraffereinheit
(ausstattungsabhängig)
(6) Airbag-Warnleuchte
(7) SRS-Steuermodul (SRSCM)
(Fortsetzung)
•Platzieren Sie keine
Gegenstände über dem
Airbag. Bringen Sie außerdem
keine Gegenstände in
Bereichen wie z.B. Tür,
Türscheibe, A- und C-Säule,
Dachschiene an, in denen
sich der Airbag entfaltet.
•Verwenden Sie den
Kleiderhaken ausschließlich
zum Aufhängen von
Kleidungsstücken.
Andernfalls kann dies im Falle
eines Unfalls zu
Beschädigungen am
Fahrzeug führen, und es
besteht erhöhte
Verletzungsgefahr.
•Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder
Körper gegen Türen lehnen,
ihre Arme auf den Türen
ablegen, ihre Arme aus dem
Fenster halten oder
Gegenstände zwischen sich
und den Türen platzieren.
(Fortsetzung)
(Fortsetzung)
•Versuchen Sie niemals,
Komponenten des
Kopfairbagsystems zu öffnen
oder zu reparieren.
OAEE036061L

2-61
Sicherheitssysteme Ihres Fahrzeugs
2
(8) Aufprallsensoren vorn
(9) Seitenaufprallsensoren vorn
(10) Kontrollleuchte "Beifahrerairbag
ON/OFF" (nur vorderer
Beifahrersitz)
(11) Schalter "Beifahrerairbag ON/ OFF"
Während sich der POWER-Knopf in
der Stellung ON befindet, überwacht
das SRS-Steuermodul kontinuierlich
alle Elemente, um bestimmen zu
können, ob ein Aufprall für das
Auslösen der Airbags oder
Gurtstraffers schwer genug ist.Airbag-Warnleuchte
Die Airbag-Warnleuchte des
ergänzenden Rückhaltesystems
(SRS) im Armaturenbrett leuchtet mit
dem in der Abbildung dargestellten
Symbol auf. Das System überprüft
die Elektrik des Airbagsystems auf
mögliche Störungen. Die Leuchte
zeigt an, dass möglicherweise ein
Problem im Airbagsystem vorliegt. Bei einer Störung des SRS-
Systems lösen die Airbags
möglicherweise bei einem
Unfall nicht richtig aus, wodurch
sich das Risiko schwerer oder
lebensgefährlicher Verletzungen
erhöht.
Wenn eines der folgenden
Symptome auftritt, liegt eine
Störung im SRS-System vor:
•Nachdem der POWER-Knopf
in die Stellung ON gebracht
wurde, leuchtet die Leuchte
nicht sechs Sekunden lang
auf.
•Die Warnleuchte leuchtet nach
ca. 6 Sekunden dauerhaft
weiter.
•Die Warnleuchte leuchtet
während der Fahrt auf.
•Die Leuchte erlischt, wenn
das Fahrzeug läuft.
In diesen Fällen empfehlen wir,
das SRS-System so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfen
zu lassen.
VORSICHT
