2-62
Sicherheitssysteme Ihres Fahrzeugs
Während eines mittelschweren bis
schweren Frontalzusammenstoßes
erkennen die Sensoren die abrupte
Verzögerung des Fahrzeugs. Wenn
die Verzögerungsrate groß genug ist,
löst das Steuergerät die vorderen
Airbags in der benötigten Zeit und
mit der benötigten Kraft aus.
Die vorderen Airbags schützen
Fahrer und Beifahrer, indem sie bei
Frontalzusammenstößen auslösen,
in denen die Sicherheitsgurte nicht
genügen Schutz bieten können. Bei
Bedarf bieten die Seitenairbags im
Falle eines Seitenaufpralls
zusätzlichen Schutz.
• Airbags sind nur aktiviert, wenn sich der POWER-Knopf in der
Stellung ON befindet (werden bei
Bedarf ausgelöst).
• Die Airbags blasen sich bei bestimmten frontalen oder
seitlichen Kollision auf, um die
Insassen vor schweren
Verletzungen zu schützen.
• Es gibt keine bestimmte Geschwindigkeit, bei der die
Airbags ausgelöst werden. Im
Allgemeinen zünden die Airbags
abhängig von der Schwere des
Unfalls und des Winkels. Diese beiden Faktoren bestimmen,
ob die Sensoren ein elektronisches
Auslöse-/Entfaltungssignal
senden.
• Die Airbagauslösung hängt bei einer Kollision von mehreren
Faktoren wie
Fahrzeuggeschwindigkeit,
Aufprallwinkel und Widerstand des
aufprallenden Objekts oder der
Masse des aufprallenden
Fahrzeugs bzw. Festigkeit des
angefahrenen Objekts ab. Die
vorher genannten Faktoren
können allerdings nicht alle
Auslösebedingungen definitiv
beschreiben.
• Das Entfalten der vorderen Airbags und das Ablassen des Drucks
geschieht in einem sehr kurzen
Moment. Das menschliche Auge
ist nicht in der Lage, das Entfalten
der Airbags bei einem Unfall zu
erkennen.
Wahrscheinlich sehen Sie nach
einem Unfall nur den schlaffen
Airbag aus seinem Staufach
herunterhängen. • Um bei einer schweren Kollision
Schutz bieten zu können, müssen
die Airbags außerordentlich
schnell entfaltet werden. Die Kürze
der Zeit, in der sich ein Airbag
entfaltet, basiert auf der extrem
kurzen Zeit, in der eine Kollision
stattfindet und in der es notwendig
ist, den Airbag zwischen dem
Insassen und der Fahrzeugstruktur
aufzublasen, bevor der Insasse
gegen eine Fahrzeugkomponente
schlägt. Die kurze Zeit der
Entfaltung reduziert das Risiko
schwerer oder lebensbedrohlicher
Verletzungen bei schweren
Kollisionen und sie ist deshalb ein
notwendiger Teil der
Airbagentwicklung.
Die abrupte und plötzliche
Airbagentfaltung kann jedoch auch
zu Verletzungen wie
Abschürfungen im Gesicht,
Prellungen und Knochenbrüchen
führen, da sich die Airbags nicht
nur sehr schnell sondern auch mit
großer Kraft entfalten.

2-66
Sicherheitssysteme Ihres Fahrzeugs
Warum ist mein Airbag bei
einer Kollision nicht ausgelöst
worden?
Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Dazu gehören Heckkollisionen,
mehrfache nachfolgende Kollisionen
in Massenkarambolagen als auch
Kollisionen bei geringer
Geschwindigkeit. Ein Schaden am
Fahrzeug bedeutet nur, dass die
Kollisionsenergie absorbiert wurde
und ist kein Anzeichen dafür, ob ein
Airbag hätte auslösen müssen oder
nicht.
Airbag-Aufprallsensoren
So verringern Sie die Gefahr,
dass sich ein Airbag unerwartet
entfaltet und schwere oder gar
lebensgefährliche Verletzungen
verursacht:
•Schlagen Sie nicht gegen
Stellen, und verhindern Sie,
dass irgendein Gegenstand
gegen die Stellen schlägt, an
denen die Airbags oder
Sensoren montiert sind.
•Führen Sie keine
Wartungsmaßnahmen im
Bereich der Airbagsensoren
durch.
Werden die Lage oder der
Winkel der Sensoren
verändert, können sich die
Airbags entfalten, wenn sie es
nicht sollen oder sich nicht
entfalten, wenn sie sollen.(Fortsetzung)
VORSICHT
(Fortsetzung)
•Die Montage zusätzlicher
Stoßfängerschutzvorrichtung
en oder eines nicht
geeigneten Stoßfängers kann
sich nachteilig auf das
Aufprallverhalten und die
Airbagfunktion Ihres
Fahrzeugs auswirken.
•Bringen Sie den POWER-
Knopf vor dem Abschleppen
des Fahrzeugs in die Stellung
OFF, damit der Airbag sich
nicht unerwartet entfalten
kann.
•Wir empfehlen, dass alle
Airbagreparaturen in einer
HYUNDAI-Vertragswerkstatt
vorgenommen werden.
Verwenden Sie NIEMALS ein
nach hinten gerichtetes
Kinderrückhaltesystem auf
einem Sitz mit davor
montiertem AKTIVEN AIRBAG,
da andernfalls VERLETZUNGS-
und LEBENSGEFAHR für das
Kind besteht.
VORSICHT

2-67
Sicherheitssysteme Ihres Fahrzeugs
2

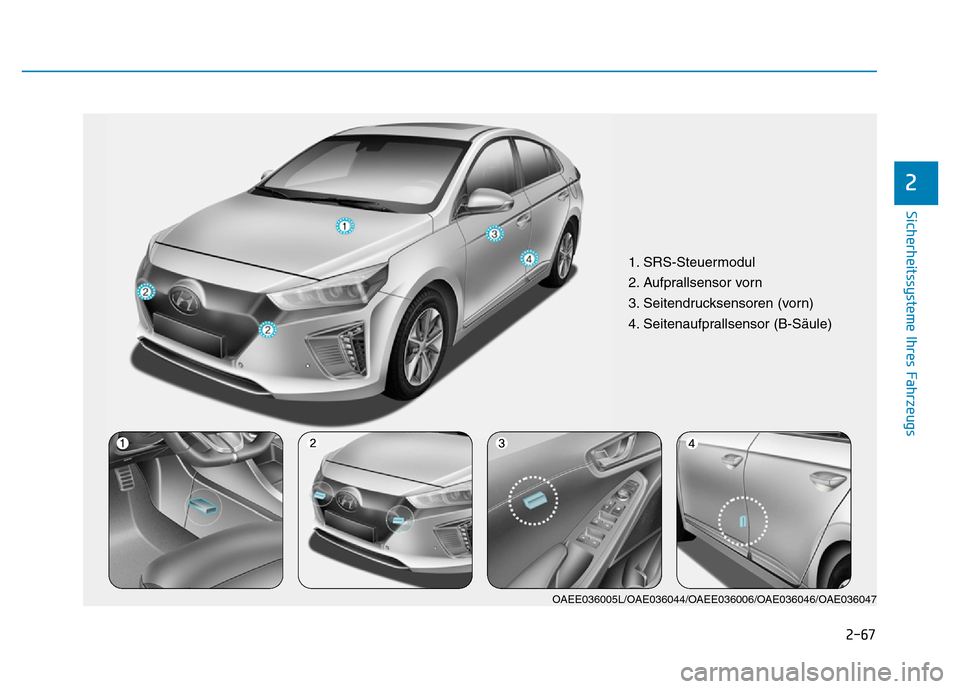

1. SRS-Steuermodul
2. Aufprallsensor vorn
3. Seitendrucksensoren (vorn)
4. Seitenaufprallsensor (B-Säule)
OAEE036005L/OAE036044/OAEE036006/OAE036046/OAE036047

2-68
Sicherheitssysteme Ihres Fahrzeugs
Bedingungen zum Auslösen derAirbags
Vordere Airbags
Die vorderen Airbags sind so
konzipiert, dass sie bei einer
frontalen Kollision abhängig von der
Aufprallstärke, der Geschwindigkeit
und dem Aufprallwinkel ausgelöst
werden.
Seiten- und Kopfairbags
Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der
Erkennung eines seitlichen Aufpralls
durch die seitlichen Aufprallsensoren,
abhängig von der Aufprallstärke, der
Geschwindigkeit oder dem Winkel
des Aufpralls bzw. eines
Überschlags, ausgelöst werden. Obwohl die vorderen Airbags
(Fahrer- und Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst
werden sollen, können sie auch bei
anderen Kollisionen ausgelöst
werden, wenn die vorderen
Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen. Seitliche Airbags (Seiten-
und/oder Kopfairbags) sind so
konzipiert, dass sie nur bei seitlichen
Kollisionen ausgelöst werden sollen,
jedoch können sie auch bei anderen
Kollisionen ausgelöst werden, wenn
die seitlichen Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen.
Wenn das Fahrzeugchassis Schläge
auf unbefestigten Wegen oder auf
Untergrund, der zum Befahren nicht
vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren
Sie vorsichtig auf unbefestigten
Wegen oder auf Untergrund, der für
Fahrzeugverkehr nicht vorgesehen
ist, um ungewolltes Auslösen von
Airbags zu vermeiden.
OAEE036007
OAE036050
OAE036048

2-70
Sicherheitssysteme Ihres Fahrzeugs
Bei einer schrägen Kollision oder
einer Kollision in einem bestimmten
Winkel kann die Aufprallkraft die
Insassen in eine Richtung werfen,
wo die Airbags keinen zusätzlichen
Vorteil bieten könnten und deshalb
lösen die Sensoren die Airbags evtl.
nicht aus. Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich
das Fahrzeug vorn nach unten, so
dass der Vorderwagen unter ein
höher stehendes Fahrzeug geraten
kann. Airbags werden in solchen
"Unterfahr"- Situationen evtl. nicht
ausgelöst, da die von den Sensoren
erkannte Aufprallkraft unter diesen
Umständen zu gering sein könnte.Es gibt viele Arten von Unfällen, bei
denen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Informationen
Jedoch können die Seiten- und/oder
Kopfairbags ausgelöst werden, wenn
der Fahrzeugüberschlag aus einem
seitlichen Aufprall resultiert und
wenn das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.
i
OAE036061OAE036054OAE036055

2-71
Sicherheitssysteme Ihres Fahrzeugs
2
Es ist möglich, dass Airbags bei
einer Kollision mit einem Objekt wie
einem Pfahl oder einem Baum, wo
sich der Aufprallpunkt auf einen
schmalen Bereich konzentriert und
wo nicht die volle Aufprallkraft an die
Sensoren geliefert wird, nicht
ausgelöst werden.
Wartung des Airbag-Systems
Das Airbag-System (SRS) ist
eigentlich wartungsfrei und es sind
keine Bauteile vorhanden, die Sie
sicher in Eigenarbeit warten können.
Für den Fall, dass die SRS-
Airbagwarnleuchte nicht aufleuchtet,
nachdem der POWER-Knopf in die
Stellung ON gebracht wurde, oder
nach dem Aufleuchten nicht erlischt,
empfehlen wir, das System in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
Ein Zeichen für das Vorhandensein
des Systems sind die Buchstaben
"SRS AIR BAG", die auf der
Prallplatte des Lenkrads und auf der
Abdeckplatte über dem
Handschuhfach auf der
Beifahrerseite eingraviert sind. Bei
unsachgemäßem Umgang mit dem
SRS-System besteht Lebensgefahr
oder die Gefahr schwerer
Verletzungen.
OAEE036009L
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen zu verringern:
•Veränderungen an
Komponenten oder an der
Verkabelung des SRS-
Systems inkl. dem Anbringen
von z. B. Plaketten auf den
Airbagabdeckungen und
Modifizierungen der
Karosseriestruktur können
die Funktion des SRS-
Systems nachhaltig
beeinträchtigen und
möglicherweise Verletzungen
verursachen.
•Platzieren Sie keine
Gegenstände auf den oder in
der Nähe der Airbagmodule
am Lenkrad, dem
Armaturenbrett und der
Abdeckung des Beifahrer-
Airbags über dem
Handschuhfach.(Fortsetzung)
VORSICHT

2-72
Sicherheitssysteme Ihres Fahrzeugs
Weitere Sicherheitshinweise
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen
oder wechseln.Ein Mitfahrer, der
bei einem Unfall oder einer
Vollbremsung nicht angeschnallt ist,
kann gegen Fahrzeugkomponenten,
gegen andere Mitfahrer oder aus
dem Fahrzeug geschleudert werden.
Verwenden Sie keine Zubehörteile
für Sicherheitsgurte.
Vorrichtungen, die eine größere
Bequemlichkeit in Aussicht stellen
oder den Gurt verlegen sollen,
können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen.
Verändern Sie die Vordersitze
nicht. Eine Veränderung der
Vordersitze könnte die Funktion der
Sensor-Komponenten des SRS-
Systems oder der Seitenairbags
beeinträchtigen.
(Fortsetzung)•Verwenden Sie für die
Reinigung der
Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist.
Lösungsmittel und Reiniger
könnten sich nachteilig auf
die Airbagabdeckungen und
das ordnungsgemäße
Entfalten der Airbags
auswirken.
•Für den Fall, dass es zur
Entfaltung der Airbags
kommt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt ersetzen zu
lassen.
(Fortsetzung)
(Fortsetzung)
•Wenn Komponenten des
Airbag-Systems entsorgt oder
das Fahrzeug verschrottet
werden muss, müssen
bestimmte
Vorsichtsmaßnahmen
beachtet werden. Weitere
Informationen dazu erhalten
Sie in Ihrer Hyundai-
Vertragswerkstatt. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht
befolgt werden, könnte dies
zu einem erhöhten Risiko von
Personenschäden führen.

2-73
Sicherheitssysteme Ihres Fahrzeugs
2
Legen Sie keine Gegenstände
unter die Vordersitze.Wenn Sie
Gegenstände unter die Vordersitze
legen, könnten diese die Funktion
der Sensor-Komponenten des SRS-
Systems und die Verkabelung
beeinträchtigen.
Schlagen Sie nicht gegen die
Türen. Wenn sich der POWER-
Knopf in der Stellung ON befindet,
kann das Schlagen gegen den
seitlichen Aufprallsensor dazu
führen, dass sich die Airbags
entfalten.Zusätzliche Ausstattung anbringen oder ein mit Airbagsausgestattetes Fahrzeugmodifizieren
Wenn Sie Ihr Fahrzeug modifizieren,
indem Sie Änderungen am Rahmen,
an den Stoßfängern, an der
Fahrzeugfront, an den Seitenblechen
oder bzgl. der Bodenfreiheit
durchführen, kann dies die Funktion
des Airbag-Systems
beeinträchtigen.
Airbag-Warnschilder
Es sind Airbag-Warnschilder
angebracht, um den Fahrer und die
Mitfahrer vor den möglichen Risiken
des Airbag-Systems zu warnen.
Bitte lesen Sie alle Informationen in
dieser Betriebsanleitung über die in
Ihrem Fahrzeug eingebauten
Airbags sorgfältig durch.
OAD035053
