2019 Hyundai Ioniq Electric Kühlmittel

1-6

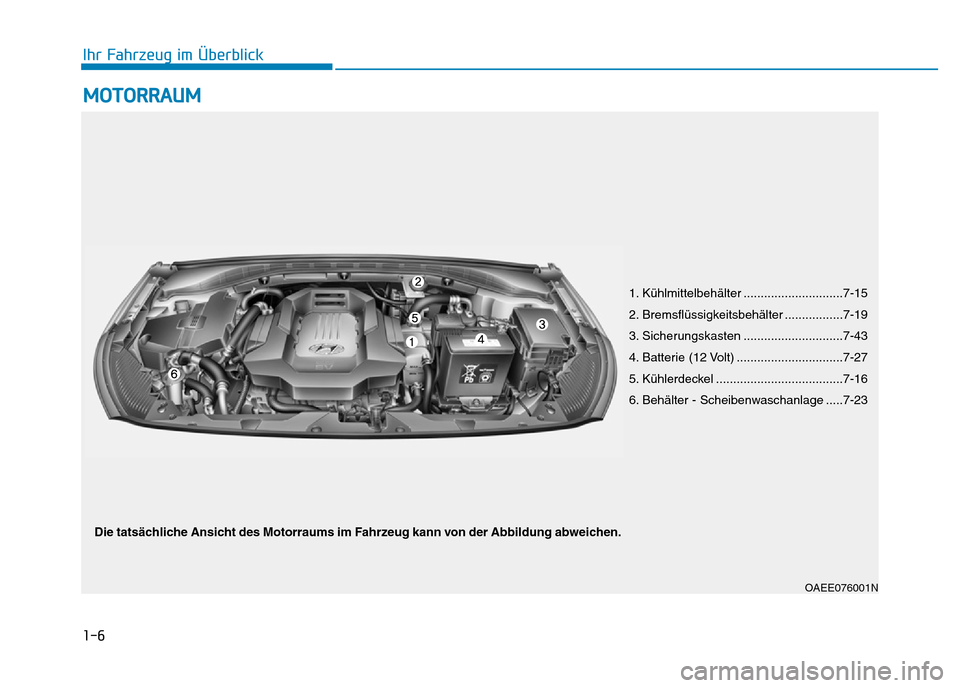

Ihr Fahrzeug im Überblick
MOTORRAUM
1. Kühlmittelbehälter .............................7-15
2. Bremsflüssigkeitsbehälter .................7-19
3. Sicherungskasten .............................7-43
4. Batterie (12 Volt) ...............................7-27
5. Kühlerdeckel .....................................7-16
6. Behälter - Scheibenwaschanlage .....7-23
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.
OAEE076001N

5-103
Fahrhinweise
5
Fahren in überfluteten
Bereichen
Vermeiden Sie das Durchfahren
überfluteter Bereiche solange Sie
nicht sicher sind, dass das Wasser
nicht höher steht als bis zur
Unterseite der Radnaben. Fahren
Sie immer langsam durch
Wasseransammlungen hindurch und
halten Sie entsprechenden Abstand,
da die Bremswirkung beeinträchtigt
sein kann.
Trocknen Sie nach
Wasserdurchfahrten die Bremsen,
indem Sie während der Fahrt das
Bremspedal mehrmals leicht
betätigen.
Fahren mit hoher
Geschwindigkeit
Reifen
Prüfen und korrigieren Sie bei Bedarf
den Reifenluftdruck. Ein zu geringer
Reifenluftdruck führt zur Überhitzung
und zu einer möglichen Zerstörung
der Reifen.
Vermeiden Sie es mit abgefahrenen
oder beschädigten Reifen zu fahren,
da dies zu einem Traktionsverlust
und zu Reifenschäden führen kann.
Informationen
Überschreiten Sie niemals den auf den
Reifen angegebenen Reifenluftdruck.
Kühlmittel undHochspannungsbatterie
Überprüfen Sie vor Fahrtantritt den
Kühlmittelstand und den
Ladezustand der
Hochspannungsbatterie.
i

5-107
Fahrhinweise
5
Sicherheitshinweise für den
Winter
Hochwertiges Kühlmittel auf
Ethylen-Glykolbasis verwenden
Das Motorkühlsystem Ihres
Fahrzeugs ist werkseitig mit einem
hochwertigen Kühlmittel auf Ethylen-
Glykolbasis gefüllt. Nur dieses
Kühlmittel darf verwendet werden.
Es schützt das Kühlsystem vor
Korrosion, schmiert die
Kühlmittelpumpe und verhindert das
Einfrieren des Kühlsystems. Gehen
Sie beim Wechseln oder Auffüllen
des Kühlmittels entsprechend den
Angaben im Wartungsplan im Kapitel
7 vor. Lassen Sie vor Beginn des
Winters prüfen, ob die
Frostschutzwirkung des Kühlmittels
für die Temperaturen, mit denen im
Winter gerechnet werden muss,
ausreichend ist.Batterie und Batteriekabel prüfen
Im Winter wird die Batterie stärker
belastet.
Unterziehen Sie die
Batterie und die Batteriekabel
entsprechend den Angaben in
Kapitel 7 einer Sichtprüfung. Der
Ladezustand der Batterie kann
geprüft werden. Wir empfehlen
Ihnen, sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Bei Bedarf Winteröl verwenden
Unter bestimmten klimatischen
Verhältnissen ist der Einsatz
spezieller Winteröle mit geringerer
Viskosität bei niedrigen
Temperaturen empfehlenswert.
Empfehlungen hierzu siehe Kapitel
8. Wenn Sie nicht sicher sind,
welches Öl Sie verwenden sollen,
können Sie sich an eine HYUNDAI-
Vertragswerkstatt wenden. Schlösser vor dem Einfrieren
schützen
Um das Einfrieren der Schlösser zu
verhindern, spritzen Sie
handelsüblichen Enteiser oder
Glyzerin in die Schließzylinder. Wenn
sich Eis auf dem Schloss befindet,
sprühen Sie das Schloss mit
Enteiser ein, um das Eis zu
beseitigen. Wenn das Schloss im
Innern vereist ist, können Sie das
Schloss unter Umständen mit einem
erhitzten Schlüssel auftauen. Gehen
Sie mit dem erhitzten Schlüssel
vorsichtig um, um Verletzungen zu
vermeiden.

5-108
Fahrhinweise
Verwenden Sie handelsübliche
Frostschutzzusätze für das
Waschwasser
Um das Einfrieren der
Scheibenwaschanlage zu
verhindern, mischen Sie das
Scheibenwaschwasser mit einem
handelsüblichen Frostschutzmittel
entsprechend den Angaben auf
dessen Verpackung. Eine
Fertigmischung aus
Scheibenwaschwasser und
Frostschutzmittel können Sie bei
einer HYUNDAI-Vertragswerkstatt
sowie bei nahezu allen
Fahrzeugzubehörhändlern erwerben.
Verwenden Sie kein Kühlmittel oder
andere Arten von Frostschutzmitteln,
da diese die Fahrzeuglackierung
beschädigen können.
Verhindern Sie das Einfrieren der
Feststellbremse
Unter bestimmten Umständen kann
die Feststellbremse im betätigten
Zustand festfrieren. Dies ist am
wahrscheinlichsten, wenn sich
Schnee oder Eis an den
Hinterradbremsen angesammelt hat
oder wenn die Bremsen nass sind. Wenn die Gefahr besteht, dass die
Feststellbremse einfriert, schalten
Sie vorübergehend in die
Getriebestufe P (Parken). Blockieren
Sie die Räder so, dass das Fahrzeug
nicht wegrollen kann. Lösen Sie
danach die Feststellbremse.
Verhindern Sie, dass sich Schnee
und Eis am Fahrzeugboden
ansammelt
Unter bestimmten Umständen kann
sich Schnee und Eis im Radkasten
ansammeln und die Lenkung
beeinträchtigen. Wenn dies bei
Fahrten unter winterlichen
Bedingungen auftreten kann, prüfen
Sie regelmäßig die
Fahrzeugunterseite und stellen Sie
sicher, dass die Vorderräder und die
Lenkung nicht blockiert sind.
Notfallausrüstung mitführen
Abhängig von der Wetterlage und
den örtlichen Bedingungen sollten
Sie immer eine angemessene
Notfallausrüstung mit sich führen.
Den Umständen entsprechend
sollten Sie insbesondere das
Mitführen der folgenden Hilfsmittel in
Betracht ziehen: Schneeketten,
Abschleppseile, eine Taschenlampe,
Warnfackeln, Sand, eine Schaufel,
Starthilfekabel, Eiskratzer,
Handschuhe, eine Plane, Overalls,
eine Decke usw.
Legen Sie keine Gegenstände
oder Werkstoffe im Motorraum ab
Im Motorraum abgelegte
Gegenstände oder Werkstoffe
können Fehlfunktionen verursachen,
da diese die Kühlung der Bauteile im
Motorraum beeinträchtigen. Für
daraus resultierende Schäden
übernimmt der Hersteller keine
Haftung.

6-8
Pannenhilfe
1. Halten Sie das Fahrzeug an der nächsten sicheren Stelle abseits
der Straße an.
2. Schalten Sie in die Getriebestufe P (Parken) und ziehen Sie die
Feststellbremse an. Falls die
Klimaanlage eingeschaltet ist,
schalten Sie diese aus.
3. Schalten Sie das Fahrzeug ab, wenn Kühlmittel ausläuft oder
Dampf unter der Motorhaube
austritt. Öffnen Sie die
Motorhaube erst dann, wenn kein
Kühlmittel mehr ausläuft bzw. kein
Dampf mehr austritt. Wenn kein
sichtbarer Kühlmittelverlust
feststellbar ist und kein Dampf
austritt, lassen Sie das Fahrzeug
laufen und prüfen Sie, ob der
Kühlerlüfter läuft. Wenn der Lüfter
nicht läuft, schalten Sie das
Fahrzeug ab.
4. Prüfen Sie den Kühler, die Schläuche und den Unterboden
des Fahrzeugs auf austretendes
Kühlmittel. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus
der Klimaanlage läuft.) 5. Falls Kühlmittel austritt, schalten
Sie das Fahrzeug umgehend ab.
Wir empfehlen, sich anschließend
an eine HYUNDAI-
Vertragswerkstatt zu wenden. 6. Wenn Sie keine Ursache für die
Überhitzung feststellen können,
warten Sie zunächst, bis sich der
Kühler wieder auf
Normaltemperatur abgekühlt hat.
Danach füllen Sie bei Bedarf
vorsichtig soviel Kühlmittel in den
Ausgleichsbehälter nach, bis der
Kühlmittelstand in der Mitte
zwischen der MIN- und MAX-
Markierung liegt.
7. Fahren Sie vorsichtig weiter und achten Sie ständig auf erneute
Anzeichen einer Überhitzung. Für
den Fall, dass es zu einer
erneuten Überhitzung kommt,
empfehlen wir, sich an eine
HYUNDAI-Vertragswerkstatt zu
wenden.
WENN DAS FAHRZEUG ZU HEISS WIRD
Entfernen Sie bei heißem
Kühler unter keinen Umständen
den Kühlerdeckel. Andernfalls
kann Kühlmittel aus der
Öffnung austreten und zu
schweren Verbrühungen
führen.
VORSICHT

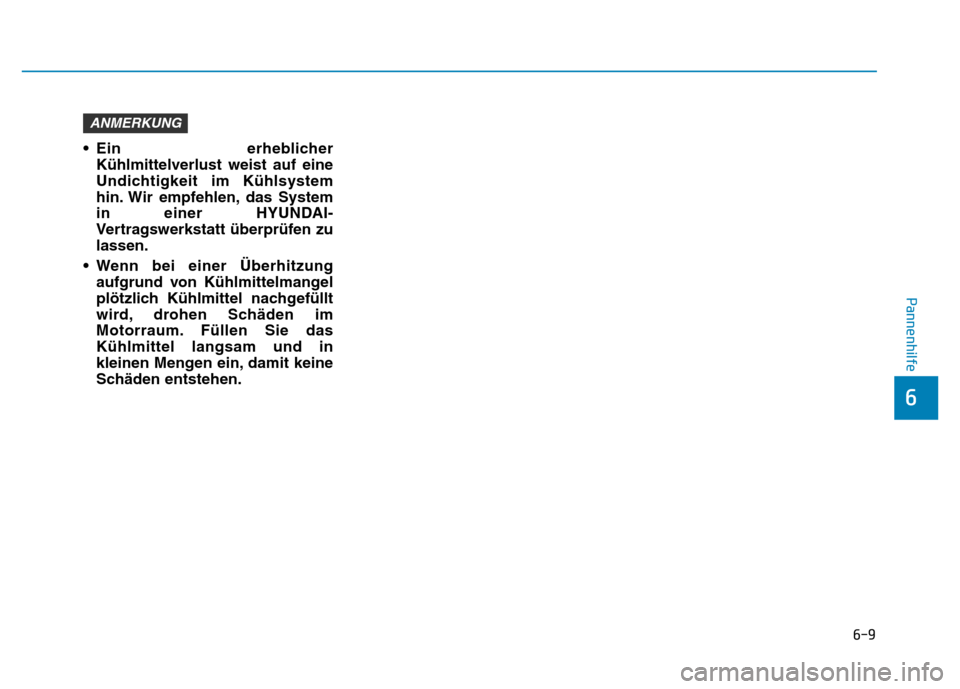

6-9
Pannenhilfe
6
• Ein erheblicherKühlmittelverlust weist auf eine
Undichtigkeit im Kühlsystem
hin. Wir empfehlen, das System
in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
• Wenn bei einer Überhitzung aufgrund von Kühlmittelmangel
plötzlich Kühlmittel nachgefüllt
wird, drohen Schäden im
Motorraum. Füllen Sie das
Kühlmittel langsam und in
kleinen Mengen ein, damit keine
Schäden entstehen.
ANMERKUNG

7
Wartung
7
Wartung
Motorraum ..............................................................7-3
Wartungsarbeiten ..................................................7-4
Verantwortung des Besitzers .........................................7-4
Sicherheitshinweise für die Wartung durch
den Halter..............................................................\
..............7-4
Wartung durch den fahrzeughalter ....................7-5
Wartungsplan für die Wartung durch den
Fahrzeughalter ...................................................................7-6
Planmässige wartungsarbeiten ............................7-8
Standard-Wartungsplan ..................................................7-9
Wartung unter erschwerten Einsatzbedingungen ..7-11
Erläuterung der zu wartenden positionen .......7-13
Kühlmittel ..............................................................7-15
Kühlmittelstand prüfen ..................................................7-15
Kühlmittel wechseln ........................................................7-18
Bremsflüssigkeit ...................................................7-19
Füllstand der Bremsflüssigkeit prüfen.......................7-19
Waschwasser ........................................................7-20
Füllstand des Waschwasserbehälters prüfen ..........7-20
Luftfilter der klimaanlage...................................7-21
Filter prüfen .....................................................................7-2\
1
Wischerblätter ......................................................7-23
Wischerblätter prüfen....................................................7-23
Wischerblätter ersetzen ................................................7-23
Batterie (12 volt)..................................................7-26
Optimale Batteriewartung .............................................7-27
Aufkleber Batteriekapazität .........................................7-27
Batterie laden...................................................................7-28
Komponenten, die ein Reset benötigen ....................7-29
Reifen und räder ..................................................7-30
Reifenpflege .....................................................................7-3\
0
Empfohlener Reifenluftdruck für kalte Reifen .......7-31
Reifenluftdruck prüfen ..................................................7-32
Reifen tauschen...............................................................7-33
Räder einstellen und auswuchten...............................7-34
Reifen ersetzen ...............................................................7-34
Felgen ersetzen ...............................................................7-35
Reifentraktion ..................................................................7-35
Reifenwartung..................................................................\
7-35
Kennzeichnungen auf den Reifenflanken ................7-35
Niederquerschnittsreifen ...............................................7-39
Sicherungen ..........................................................7-41
Sicherungen ersetzen (Fahrzeuginnenraum) ...........7-42
Sicherungen ersetzen (Motorraum) ...........................7-44
Beschreibung der Sicherungs- und Relaiskästen...7-45
7

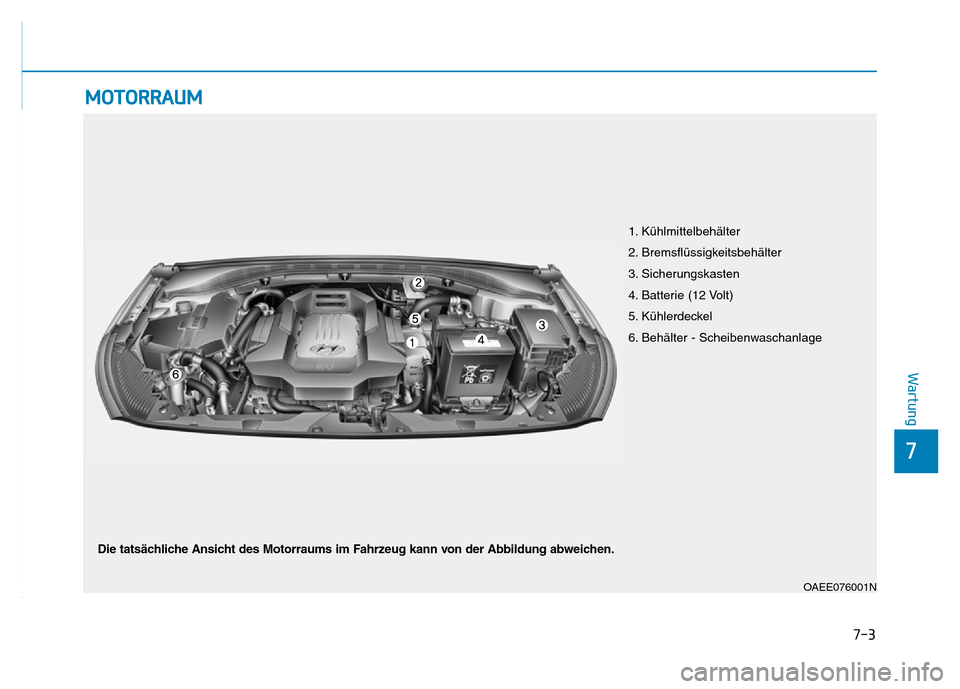

7-3
7
Wartung
MOTORRAUM
OAEE076001N
1. Kühlmittelbehälter
2. Bremsflüssigkeitsbehälter
3. Sicherungskasten
4. Batterie (12 Volt)
5. Kühlerdeckel
6. Behälter - Scheibenwaschanlage
Die tatsächliche Ansicht des Motorraums im Fahrzeug kann von der Abbildung abweichen.
