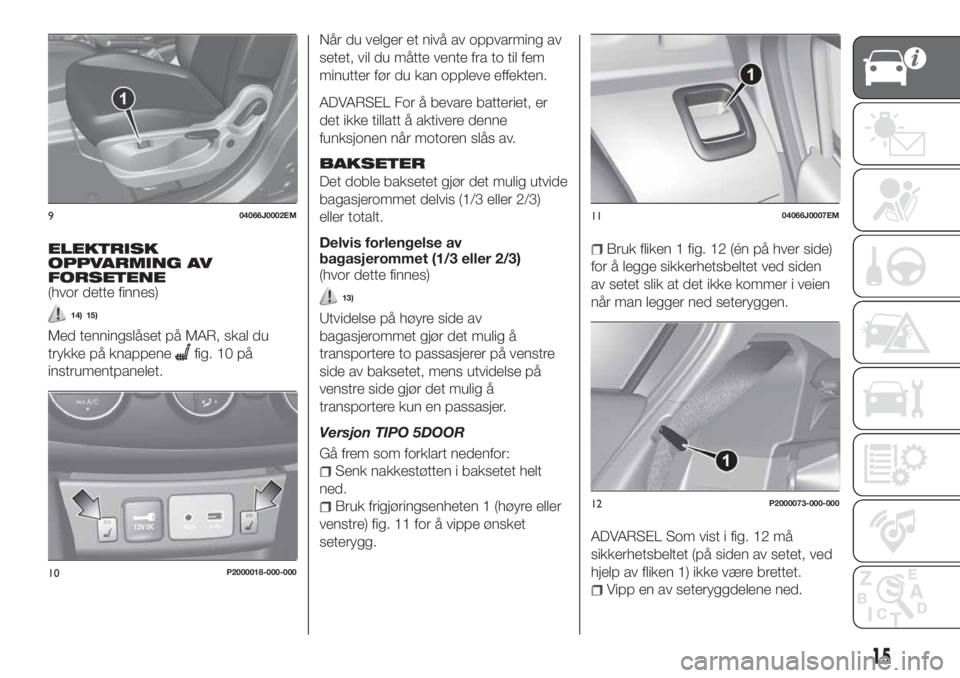

ELEKTRISK
OPPVARMING AV
FORSETENE
(hvor dette finnes)
14) 15)
Med tenningslåset på MAR, skal du
trykke på knappene
fig. 10 på
instrumentpanelet.Når du velger et nivå av oppvarming av
setet, vil du måtte vente fra to til fem
minutter før du kan oppleve effekten.
ADVARSEL For å bevare batteriet, er
det ikke tillatt å aktivere denne
funksjonen når motoren slås av.
BAKSETER
Det doble baksetet gjør det mulig utvide
bagasjerommet delvis (1/3 eller 2/3)
eller totalt.
Delvis forlengelse av
bagasjerommet (1/3 eller 2/3)
(hvor dette finnes)
13)
Utvidelse på høyre side av
bagasjerommet gjør det mulig å
transportere to passasjerer på venstre
side av baksetet, mens utvidelse på
venstre side gjør det mulig å
transportere kun en passasjer.
Versjon TIPO 5DOOR
Gå frem som forklart nedenfor:
Senk nakkestøtten i baksetet helt
ned.
Bruk frigjøringsenheten 1 (høyre eller
venstre) fig. 11 for å vippe ønsket
seterygg.
Bruk fliken 1 fig. 12 (én på hver side)
for å legge sikkerhetsbeltet ved siden
av setet slik at det ikke kommer i veien
når man legger ned seteryggen.
ADVARSEL Som vist i fig. 12 må
sikkerhetsbeltet (på siden av setet, ved
hjelp av fliken 1) ikke være brettet.
Vipp en av seteryggdelene ned.
904066J0002EM
10P2000018-000-000
1104066J0007EM
12P2000073-000-000
15

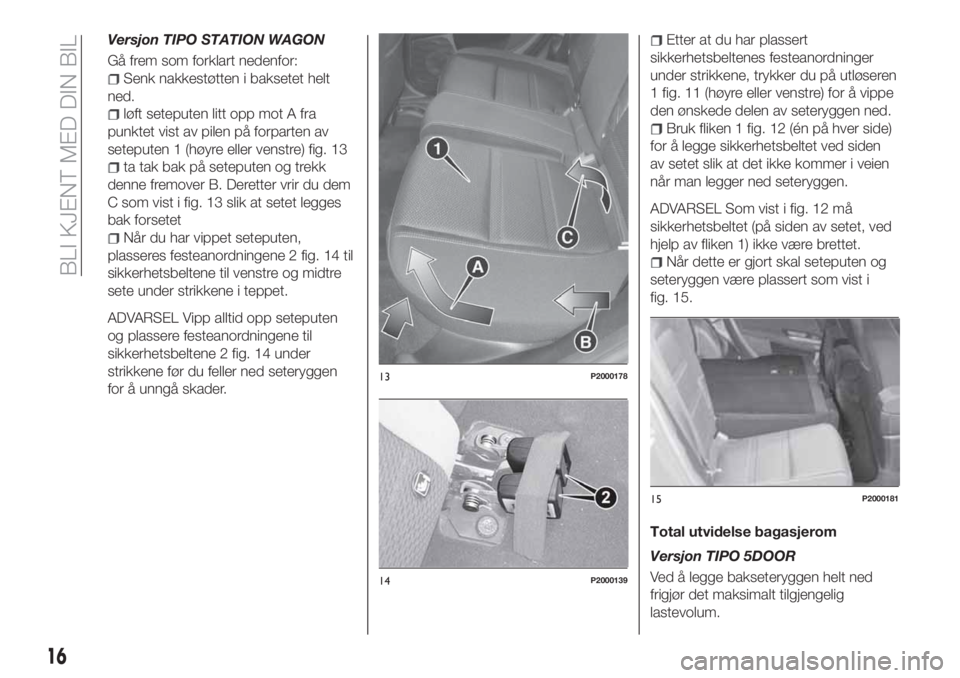

Versjon TIPO STATION WAGON
Gå frem som forklart nedenfor:
Senk nakkestøtten i baksetet helt
ned.
løft seteputen litt opp mot A fra
punktet vist av pilen på forparten av
seteputen 1 (høyre eller venstre) fig. 13
ta tak bak på seteputen og trekk
denne fremover B. Deretter vrir du dem
C som vist i fig. 13 slik at setet legges
bak forsetet
Når du har vippet seteputen,
plasseres festeanordningene 2 fig. 14 til
sikkerhetsbeltene til venstre og midtre
sete under strikkene i teppet.
ADVARSEL Vipp alltid opp seteputen
og plassere festeanordningene til
sikkerhetsbeltene 2 fig. 14 under
strikkene før du feller ned seteryggen
for å unngå skader.
Etter at du har plassert
sikkerhetsbeltenes festeanordninger
under strikkene, trykker du på utløseren
1 fig. 11 (høyre eller venstre) for å vippe
den ønskede delen av seteryggen ned.
Bruk fliken 1 fig. 12 (én på hver side)
for å legge sikkerhetsbeltet ved siden
av setet slik at det ikke kommer i veien
når man legger ned seteryggen.
ADVARSEL Som vist i fig. 12 må
sikkerhetsbeltet (på siden av setet, ved
hjelp av fliken 1) ikke være brettet.
Når dette er gjort skal seteputen og
seteryggen være plassert som vist i
fig. 15.
Total utvidelse bagasjerom
Versjon TIPO 5DOOR
Ved å legge bakseteryggen helt ned
frigjør det maksimalt tilgjengelig
lastevolum.
13P2000178
14P2000139
15P2000181
16
BLI KJENT MED DIN BIL

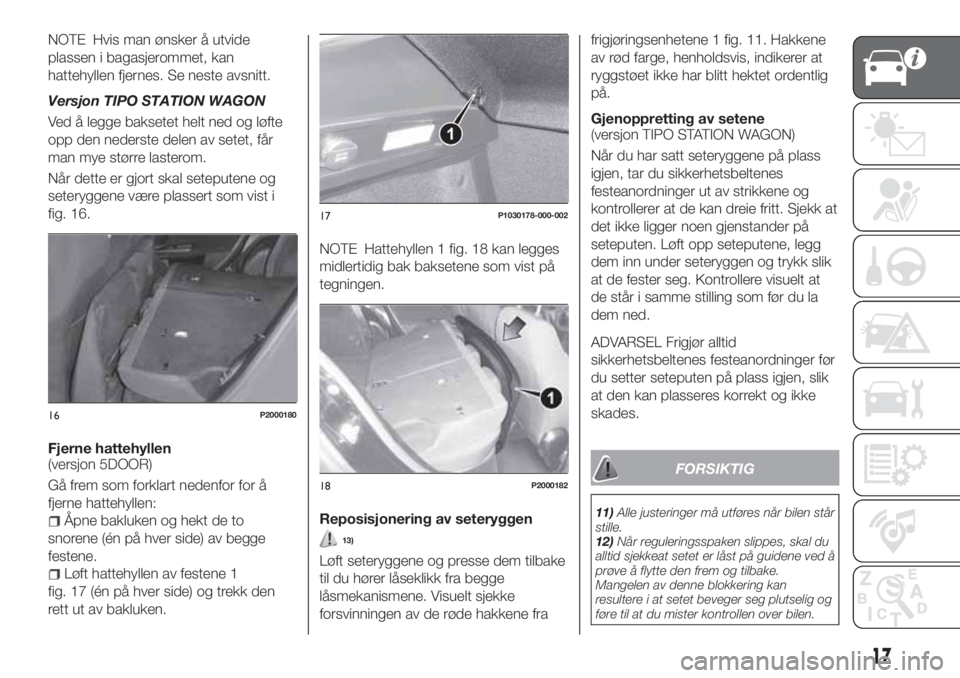

NOTE Hvis man ønsker å utvide
plassen i bagasjerommet, kan
hattehyllen fjernes. Se neste avsnitt.
Versjon TIPO STATION WAGON
Ved å legge baksetet helt ned og løfte
opp den nederste delen av setet, får
man mye større lasterom.
Når dette er gjort skal seteputene og
seteryggene være plassert som vist i
fig. 16.
Fjerne hattehyllen
(versjon 5DOOR)
Gå frem som forklart nedenfor for å
fjerne hattehyllen:
Åpne bakluken og hekt de to
snorene (én på hver side) av begge
festene.
Løft hattehyllen av festene 1
fig. 17 (én på hver side) og trekk den
rett ut av bakluken.
NOTE Hattehyllen 1 fig. 18 kan legges
midlertidig bak baksetene som vist på
tegningen.
Reposisjonering av seteryggen
13)
Løft seteryggene og presse dem tilbake
til du hører låseklikk fra begge
låsmekanismene. Visuelt sjekke
forsvinningen av de røde hakkene frafrigjøringsenhetene 1 fig. 11. Hakkene
av rød farge, henholdsvis, indikerer at
ryggstøet ikke har blitt hektet ordentlig
på.
Gjenoppretting av setene
(versjon TIPO STATION WAGON)
Når du har satt seteryggene på plass
igjen, tar du sikkerhetsbeltenes
festeanordninger ut av strikkene og
kontrollerer at de kan dreie fritt. Sjekk at
det ikke ligger noen gjenstander på
seteputen. Løft opp seteputene, legg
dem inn under seteryggen og trykk slik
at de fester seg. Kontrollere visuelt at
de står i samme stilling som før du la
dem ned.
ADVARSEL Frigjør alltid
sikkerhetsbeltenes festeanordninger før
du setter seteputen på plass igjen, slik
at den kan plasseres korrekt og ikke
skades.
FORSIKTIG
11)Alle justeringer må utføres når bilen står
stille.
12)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene ved å
prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over bilen.
16P2000180
17P1030178-000-002
18P2000182
17

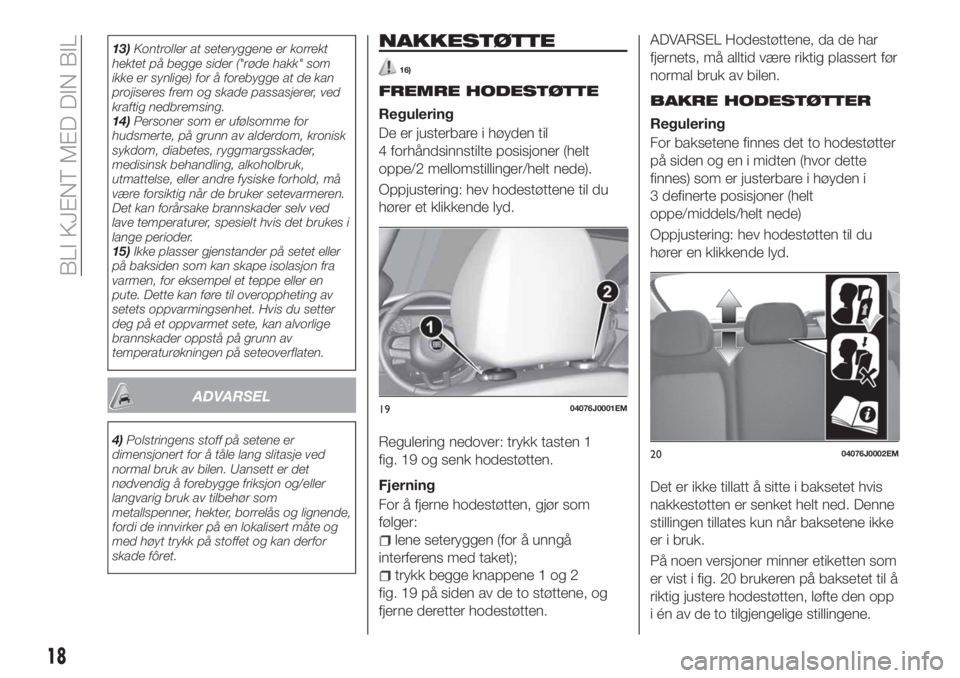

13)Kontroller at seteryggene er korrekt
hektet på begge sider ("røde hakk" som
ikke er synlige) for å forebygge at de kan
projiseres frem og skade passasjerer, ved
kraftig nedbremsing.
14)Personer som er ufølsomme for
hudsmerte, på grunn av alderdom, kronisk
sykdom, diabetes, ryggmargsskader,
medisinsk behandling, alkoholbruk,
utmattelse, eller andre fysiske forhold, må
være forsiktig når de bruker setevarmeren.
Det kan forårsake brannskader selv ved
lave temperaturer, spesielt hvis det brukes i
lange perioder.
15)Ikke plasser gjenstander på setet eller
på baksiden som kan skape isolasjon fra
varmen, for eksempel et teppe eller en
pute. Dette kan føre til overoppheting av
setets oppvarmingsenhet. Hvis du setter
deg på et oppvarmet sete, kan alvorlige
brannskader oppstå på grunn av
temperaturøkningen på seteoverflaten.
ADVARSEL
4)Polstringens stoff på setene er
dimensjonert for å tåle lang slitasje ved
normal bruk av bilen. Uansett er det
nødvendig å forebygge friksjon og/eller
langvarig bruk av tilbehør som
metallspenner, hekter, borrelås og lignende,
fordi de innvirker på en lokalisert måte og
med høyt trykk på stoffet og kan derfor
skade fôret.
NAKKESTØTTE
16)
FREMRE HODESTØTTE
Regulering
De er justerbare i høyden til
4 forhåndsinnstilte posisjoner (helt
oppe/2 mellomstillinger/helt nede).
Oppjustering: hev hodestøttene til du
hører et klikkende lyd.
Regulering nedover: trykk tasten 1
fig. 19 og senk hodestøtten.
Fjerning
For å fjerne hodestøtten, gjør som
følger:
lene seteryggen (for å unngå
interferens med taket);
trykk begge knappene 1 og 2
fig. 19 på siden av de to støttene, og
fjerne deretter hodestøtten.
ADVARSEL Hodestøttene, da de har
fjernets, må alltid være riktig plassert før
normal bruk av bilen.
BAKRE HODESTØTTER
Regulering
For baksetene finnes det to hodestøtter
på siden og en i midten (hvor dette
finnes) som er justerbare i høyden i
3 definerte posisjoner (helt
oppe/middels/helt nede)
Oppjustering: hev hodestøtten til du
hører en klikkende lyd.
Det er ikke tillatt å sitte i baksetet hvis
nakkestøtten er senket helt ned. Denne
stillingen tillates kun når baksetene ikke
er i bruk.
På noen versjoner minner etiketten som
er vist i fig. 20 brukeren på baksetet til å
riktig justere hodestøtten, løfte den opp
i én av de to tilgjengelige stillingene.
1904076J0001EM
2004076J0002EM
18
BLI KJENT MED DIN BIL

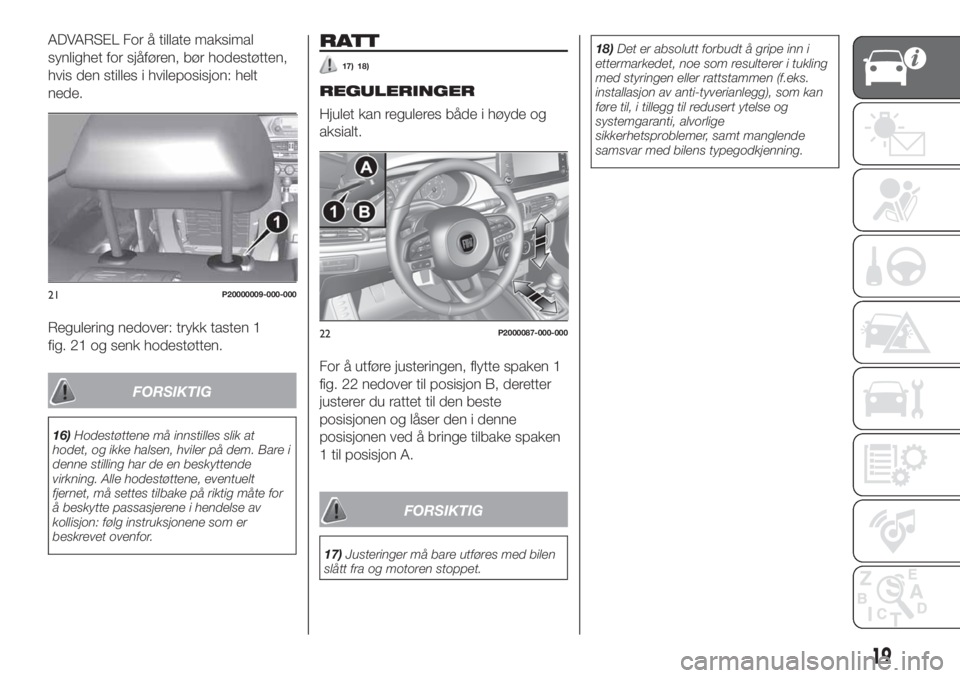

ADVARSEL For å tillate maksimal
synlighet for sjåføren, bør hodestøtten,
hvis den stilles i hvileposisjon: helt
nede.
Regulering nedover: trykk tasten 1
fig. 21 og senk hodestøtten.
FORSIKTIG
16)Hodestøttene må innstilles slik at
hodet, og ikke halsen, hviler på dem. Bare i
denne stilling har de en beskyttende
virkning. Alle hodestøttene, eventuelt
fjernet, må settes tilbake på riktig måte for
å beskytte passasjerene i hendelse av
kollisjon: følg instruksjonene som er
beskrevet ovenfor.
RATT
17) 18)
REGULERINGER
Hjulet kan reguleres både i høyde og
aksialt.
For å utføre justeringen, flytte spaken 1
fig. 22 nedover til posisjon B, deretter
justerer du rattet til den beste
posisjonen og låser den i denne
posisjonen ved å bringe tilbake spaken
1 til posisjon A.
FORSIKTIG
17)Justeringer må bare utføres med bilen
slått fra og motoren stoppet.18)Det er absolutt forbudt å gripe inn i
ettermarkedet, noe som resulterer i tukling
med styringen eller rattstammen (f.eks.
installasjon av anti-tyverianlegg), som kan
føre til, i tillegg til redusert ytelse og
systemgaranti, alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning.
21P20000009-000-000
22P2000087-000-000
19

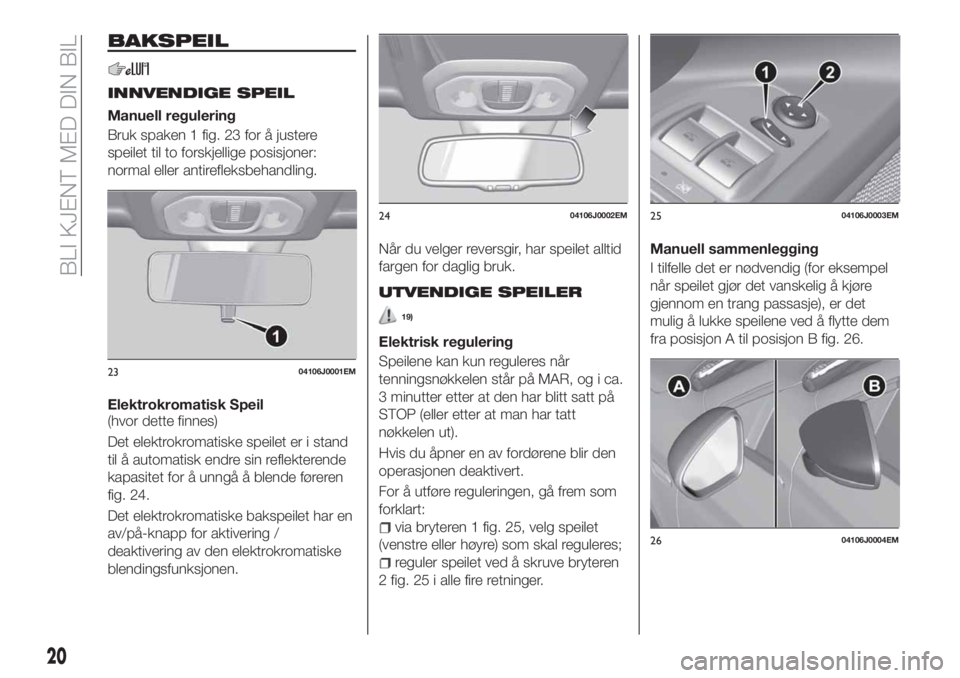

BAKSPEIL
INNVENDIGE SPEIL
Manuell regulering
Bruk spaken 1 fig. 23 for å justere
speilet til to forskjellige posisjoner:
normal eller antirefleksbehandling.
Elektrokromatisk Speil
(hvor dette finnes)
Det elektrokromatiske speilet er i stand
til å automatisk endre sin reflekterende
kapasitet for å unngå å blende føreren
fig. 24.
Det elektrokromatiske bakspeilet har en
av/på-knapp for aktivering /
deaktivering av den elektrokromatiske
blendingsfunksjonen.Når du velger reversgir, har speilet alltid
fargen for daglig bruk.
UTVENDIGE SPEILER
19)
Elektrisk regulering
Speilene kan kun reguleres når
tenningsnøkkelen står på MAR, og i ca.
3 minutter etter at den har blitt satt på
STOP (eller etter at man har tatt
nøkkelen ut).
Hvis du åpner en av fordørene blir den
operasjonen deaktivert.
For å utføre reguleringen, gå frem som
forklart:
via bryteren 1 fig. 25, velg speilet
(venstre eller høyre) som skal reguleres;
reguler speilet ved å skruve bryteren
2 fig. 25 i alle fire retninger.Manuell sammenlegging
I tilfelle det er nødvendig (for eksempel
når speilet gjør det vanskelig å kjøre
gjennom en trang passasje), er det
mulig å lukke speilene ved å flytte dem
fra posisjon A til posisjon B fig. 26.
2304106J0001EM
2404106J0002EM2504106J0003EM
2604106J0004EM
20
BLI KJENT MED DIN BIL

Oppvarmet
Ved å trykke på
-knappen
(oppvarmet bakrute) aktiveres
defogging/defroster av utvendige speil
midt på dashbordet.
FORSIKTIG
19)Førersidens bakspeil som er bøyd
forandrer oppfatningen av avstand opp til
et visst punkt.
EKSTERNE
LYSEENHETER
Den venstre spaken 1 fig. 27 styrer
størstedelen av de eksterne lysene. De
eksterne lysene kommer på med
tenningsnøkkelen i MAR-posisjon. Ved
å tenne de eksterne lysene, tennes
instrumentpanelet og de ulike
kontrollene på dashbordet.
KJØRELYS (D.R.L.)"Daytime Running Lights"
20) 21)
Med tenningslåsen i posisjon MAR og
bryteren vridd i posisjon
, tennes
automatisk kjørelysene og de bakre
posisjonslysene; de andre lampene og
den innvendige belysningen forblir
avslått. Hvis kjørelysene deaktiveres (forversjoner/markedet hvor dette finnes),
med bryteren vridd i posisjon
tennes
ingen lys.
NÆRLYS
Med nøkkelen på MAR, vrir du ringen 1
fig. 27 til posisjon
. I tilfelle
aktivering av nærlysene, vil kjørelysene
skrus av og nærlysene, de bakre
parkeringslysene og skiltlysene skru seg
på. Varsellampen
tennes på
instrumentpanelet.
PARKERINGSLYS
De slår seg på, med startanordning i
posisjon STOPP eller nøkkel tatt ut av
tenningen, ved å vri bryteren på venstre
spak først i posisjon
og deretter i
posisjon
.
Varsellampen
tennes på
instrumentpanelet.
Gjenta samme operasjon for å skru
lysene av.
Når parkeringslysene er tent og
førerdøren er åpen, utløses et lydsignal.
Så snart førerdøren lukkes, opphører
lydsignalet.
AUTO-FUNKSJON(Skumringssensor)
(hvor dette finnes)
Det er en sensor med infrarød lysdiode
som, kombinert med regnsensoren og
plassert på frontruten, som er i stand til
å detektere variasjoner i lysstyrken
2704126J0001EM
21

utenfor bilen, avhengig av følsomheten i
lyset som er satt via menyen på
skjermen eller i systemetUconnect™
5"eller7" HD(hvor dette finnes).
Jo høyere følsomhet, desto lavere er
mengden av eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene.
Aktivering funksjon
Ved å vri ringen på venstre spake i
posisjon
.
ADVARSEL Funksjonen er bare
tilgjengelig med tenningslåset på MAR.
Deaktivering funksjon
For å deaktivere funksjonen, vri ringen
over i en annen posisjon enn
.
FJERNLYS
Med ringen på venstre spake i posisjon
, skyv spaken fremover mot
dashbordet (stabil posisjon).
Varsellampen
tennes på
instrumentpanelet. Fjernlysene skrus av
når man drar spaken mot rattet.
Blinkninger

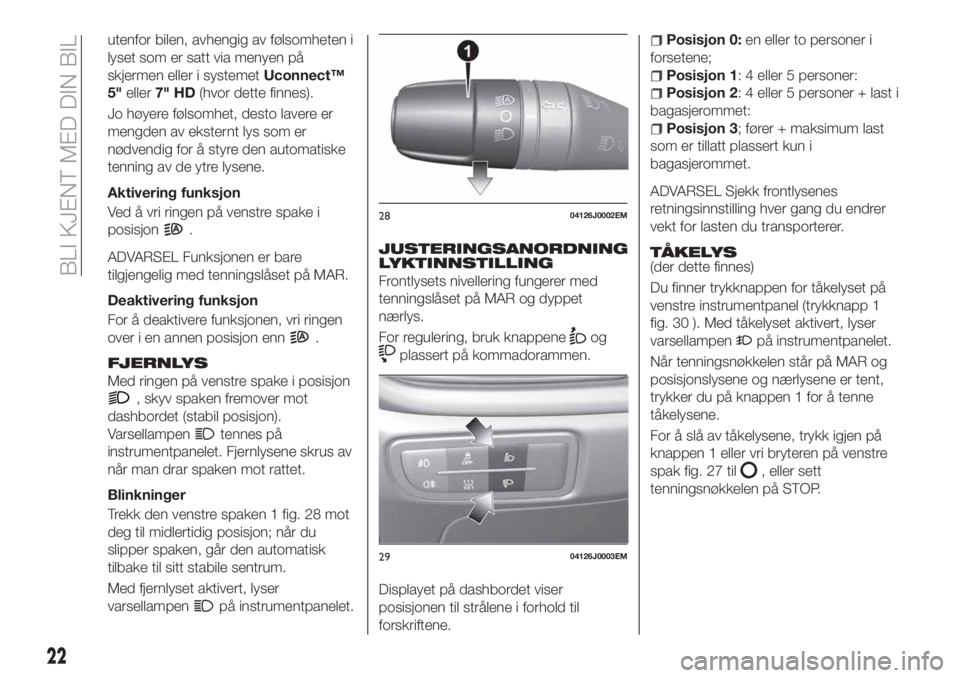

Trekk den venstre spaken 1 fig. 28 mot
deg til midlertidig posisjon; når du
slipper spaken, går den automatisk
tilbake til sitt stabile sentrum.
Med fjernlyset aktivert, lyser
varsellampen
på instrumentpanelet.
JUSTERINGSANORDNING
LYKTINNSTILLING
Frontlysets nivellering fungerer med
tenningslåset på MAR og dyppet
nærlys.
For regulering, bruk knappene
og
plassert på kommadorammen.
Displayet på dashbordet viser
posisjonen til strålene i forhold til
forskriftene.
Posisjon 0:en eller to personer i
forsetene;
Posisjon 1: 4 eller 5 personer:
Posisjon 2: 4 eller 5 personer + last i
bagasjerommet:
Posisjon 3; fører + maksimum last
som er tillatt plassert kun i
bagasjerommet.
ADVARSEL Sjekk frontlysenes
retningsinnstilling hver gang du endrer
vekt for lasten du transporterer.
TÅKELYS
(der dette finnes)
Du finner trykknappen for tåkelyset på
venstre instrumentpanel (trykknapp 1
fig. 30 ). Med tåkelyset aktivert, lyser
varsellampen
på instrumentpanelet.
Når tenningsnøkkelen står på MAR og
posisjonslysene og nærlysene er tent,
trykker du på knappen 1 for å tenne
tåkelysene.
For å slå av tåkelysene, trykk igjen på
knappen 1 eller vri bryteren på venstre
spak fig. 27 til
, eller sett
tenningsnøkkelen på STOP.
2804126J0002EM
2904126J0003EM
22
BLI KJENT MED DIN BIL
