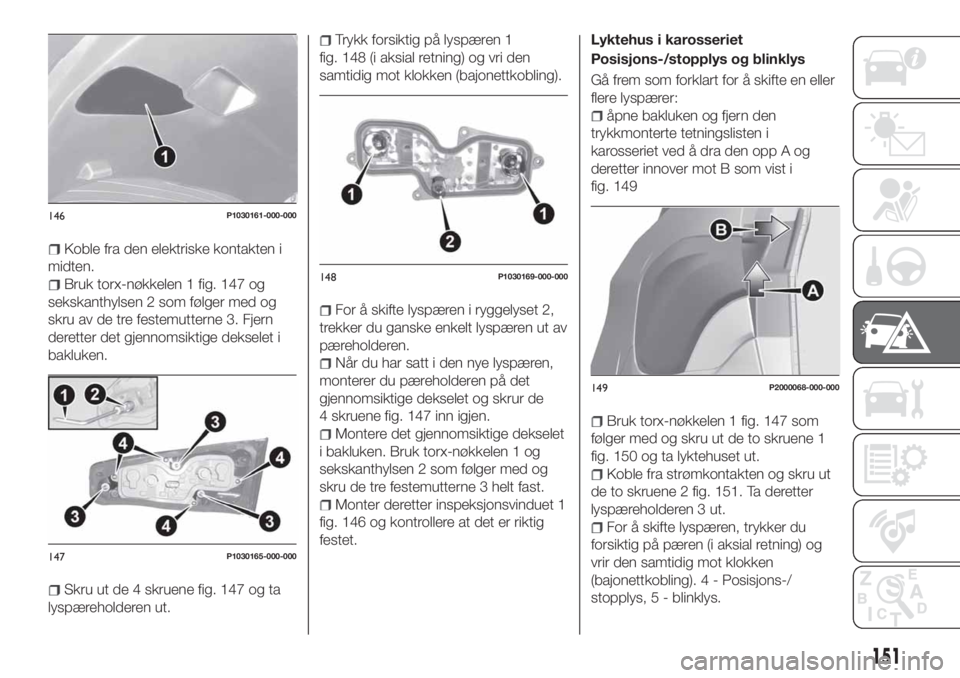

Koble fra den elektriske kontakten i
midten.
Bruk torx-nøkkelen 1 fig. 147 og
sekskanthylsen 2 som følger med og
skru av de tre festemutterne 3. Fjern
deretter det gjennomsiktige dekselet i
bakluken.
Skru ut de 4 skruene fig. 147 og ta
lyspæreholderen ut.
Trykk forsiktig på lyspæren 1
fig. 148 (i aksial retning) og vri den
samtidig mot klokken (bajonettkobling).
For å skifte lyspæren i ryggelyset 2,
trekker du ganske enkelt lyspæren ut av
pæreholderen.
Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
4 skruene fig. 147 inn igjen.
Montere det gjennomsiktige dekselet
i bakluken. Bruk torx-nøkkelen 1 og
sekskanthylsen 2 som følger med og
skru de tre festemutterne 3 helt fast.
Monter deretter inspeksjonsvinduet 1
fig. 146 og kontrollere at det er riktig
festet.Lyktehus i karosseriet
Posisjons-/stopplys og blinklys
Gå frem som forklart for å skifte en eller
flere lyspærer:
åpne bakluken og fjern den
trykkmonterte tetningslisten i
karosseriet ved å dra den opp A og
deretter innover mot B som vist i
fig. 149
Bruk torx-nøkkelen 1 fig. 147 som
følger med og skru ut de to skruene 1
fig. 150 og ta lyktehuset ut.
Koble fra strømkontakten og skru ut
de to skruene 2 fig. 151. Ta deretter
lyspæreholderen 3 ut.
For å skifte lyspæren, trykker du
forsiktig på pæren (i aksial retning) og
vrir den samtidig mot klokken
(bajonettkobling). 4 - Posisjons-/
stopplys, 5 - blinklys.
146P1030161-000-000
147P1030165-000-000
148P1030169-000-000
149P2000068-000-000
151

Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
2 skruene inn igjen.
Sett i strømkoblingen, montere det
gjennomsiktige dekselet på karosseriet
og skru de to skruene 1 fig. 150 inn
med torxnøkkelen 1.
Monter tetningslisten på igjen. Trykk
forsiktig og kontroller at den har festet
seg korrekt i karosseriet. Deretter lukker
du bakluken.
Tredje stopplys
Det tredje stopplyset har LED lyspærer.
Disse har meget lang varighet og
behøver vanligvis ikke å skiftes.
Henvend deg til Fiats servicenett hvis
det skulle oppstå problemer.
Tåkebaklys
Gå frem som forklart nedenfor for å
skifte lyspærene i tåkelyset bak:
gå fra undersiden av de bakre
støtfangerne for å få tilgang til
pæreholderen fig. 152
vri pæreholderen mot klokken, ta ut
pæren og bytt den ut fig. 153
sett pæreholderen ved å vri den med
klokken.
For å skifte pæren, anbefales det at du
henvender deg til Fiats servicenett.
144)
150P1030171-000-000
151P1030172-000-000152P2000183
153P2000080-000-000
152
I NØDSSITUASJONER

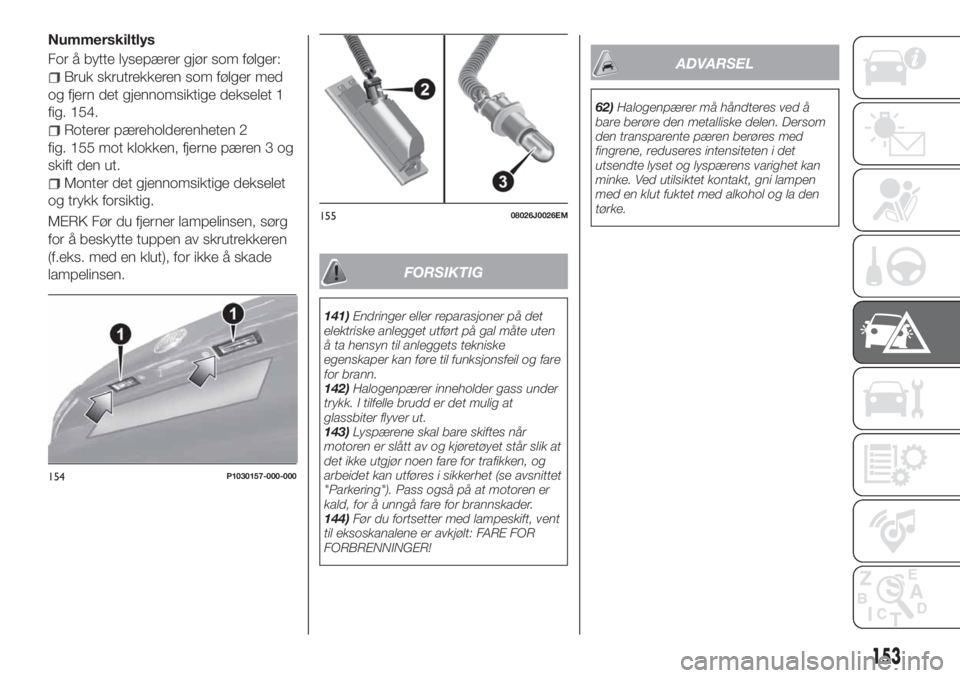

Nummerskiltlys
For å bytte lysepærer gjør som følger:
Bruk skrutrekkeren som følger med
og fjern det gjennomsiktige dekselet 1
fig. 154.
Roterer pæreholderenheten 2
fig. 155 mot klokken, fjerne pæren 3 og
skift den ut.
Monter det gjennomsiktige dekselet
og trykk forsiktig.
MERK Før du fjerner lampelinsen, sørg
for å beskytte tuppen av skrutrekkeren
(f.eks. med en klut), for ikke å skade
lampelinsen.
FORSIKTIG
141)Endringer eller reparasjoner på det
elektriske anlegget utført på gal måte uten
å ta hensyn til anleggets tekniske
egenskaper kan føre til funksjonsfeil og fare
for brann.
142)Halogenpærer inneholder gass under
trykk. I tilfelle brudd er det mulig at
glassbiter flyver ut.
143)Lyspærene skal bare skiftes når
motoren er slått av og kjøretøyet står slik at
det ikke utgjør noen fare for trafikken, og
arbeidet kan utføres i sikkerhet (se avsnittet
"Parkering"). Pass også på at motoren er
kald, for å unngå fare for brannskader.
144)Før du fortsetter med lampeskift, vent
til eksoskanalene er avkjølt: FARE FOR
FORBRENNINGER!
ADVARSEL
62)Halogenpærer må håndteres ved å
bare berøre den metalliske delen. Dersom
den transparente pæren berøres med
fingrene, reduseres intensiteten i det
utsendte lyset og lyspærens varighet kan
minke. Ved utilsiktet kontakt, gni lampen
med en klut fuktet med alkohol og la den
tørke.
154P1030157-000-000
15508026J0026EM
153

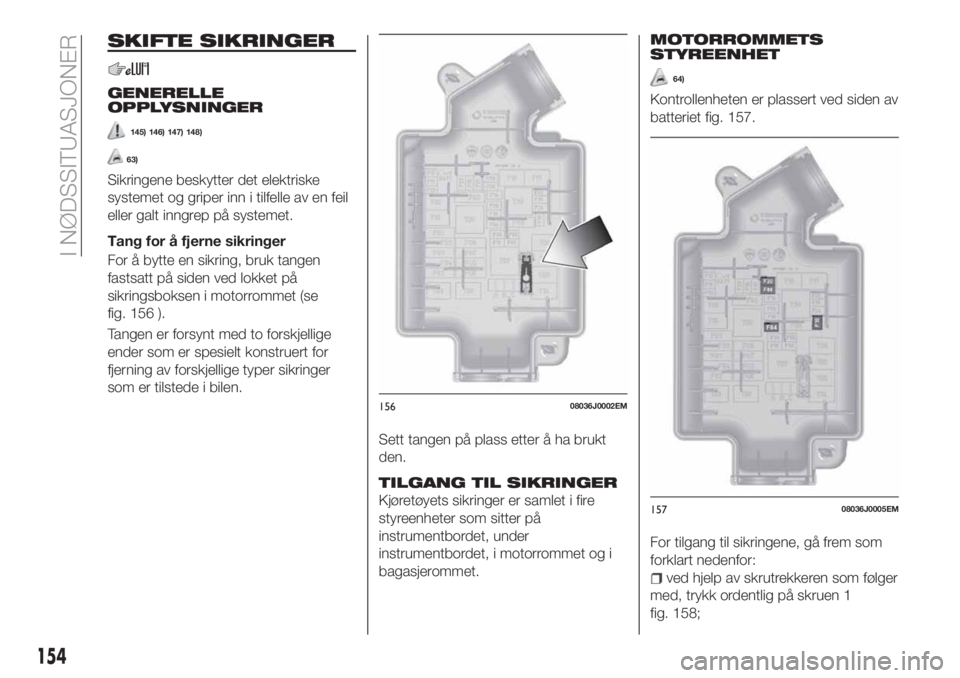

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
145) 146) 147) 148)
63)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet.
Tang for å fjerne sikringer
For å bytte en sikring, bruk tangen
fastsatt på siden ved lokket på
sikringsboksen i motorrommet (se
fig. 156 ).
Tangen er forsynt med to forskjellige
ender som er spesielt konstruert for
fjerning av forskjellige typer sikringer
som er tilstede i bilen.
Sett tangen på plass etter å ha brukt
den.
TILGANG TIL SIKRINGER
Kjøretøyets sikringer er samlet i fire
styreenheter som sitter på
instrumentbordet, under
instrumentbordet, i motorrommet og i
bagasjerommet.
MOTORROMMETS
STYREENHET
64)
Kontrollenheten er plassert ved siden av
batteriet fig. 157.
For tilgang til sikringene, gå frem som
forklart nedenfor:

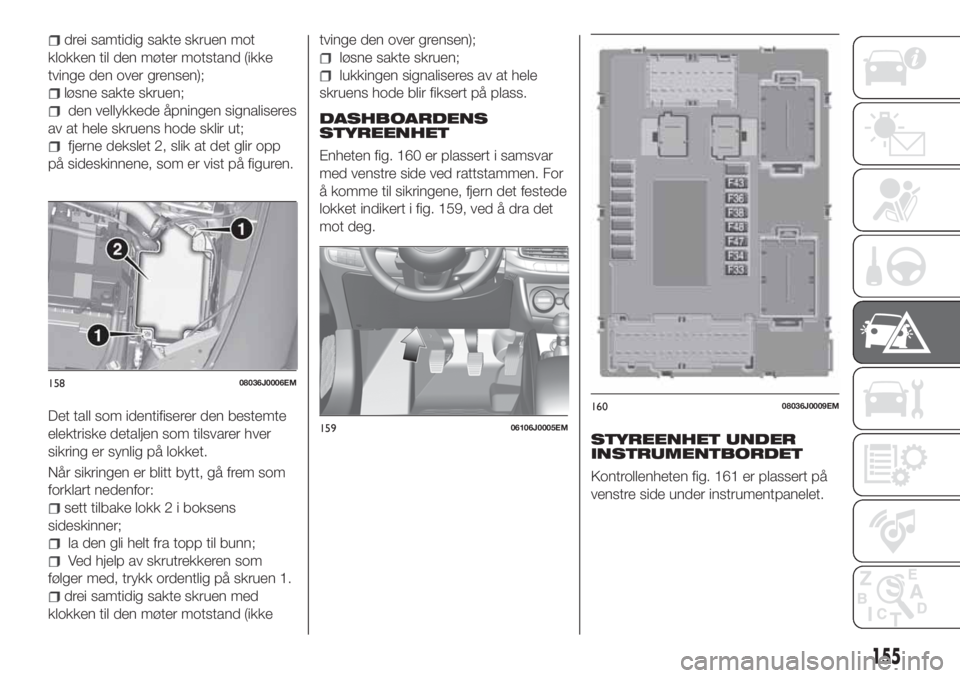

ved hjelp av skrutrekkeren som følger
med, trykk ordentlig på skruen 1
fig. 158;
15608036J0002EM
15708036J0005EM
154
I NØDSSITUASJONER

drei samtidig sakte skruen mot
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
fjerne dekslet 2, slik at det glir opp
på sideskinnene, som er vist på figuren.
Det tall som identifiserer den bestemte
elektriske detaljen som tilsvarer hver
sikring er synlig på lokket.
Når sikringen er blitt bytt, gå frem som
forklart nedenfor:
sett tilbake lokk 2 i boksens
sideskinner;
la den gli helt fra topp til bunn;
Ved hjelp av skrutrekkeren som
følger med, trykk ordentlig på skruen 1.
drei samtidig sakte skruen med
klokken til den møter motstand (ikketvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir fiksert på plass.
DASHBOARDENS
STYREENHET
Enheten fig. 160 er plassert i samsvar
med venstre side ved rattstammen. For
å komme til sikringene, fjern det festede
lokket indikert i fig. 159, ved å dra det
mot deg.
STYREENHET UNDER
INSTRUMENTBORDET
Kontrollenheten fig. 161 er plassert på
venstre side under instrumentpanelet.
15808036J0006EM
15906106J0005EM
16008036J0009EM
155

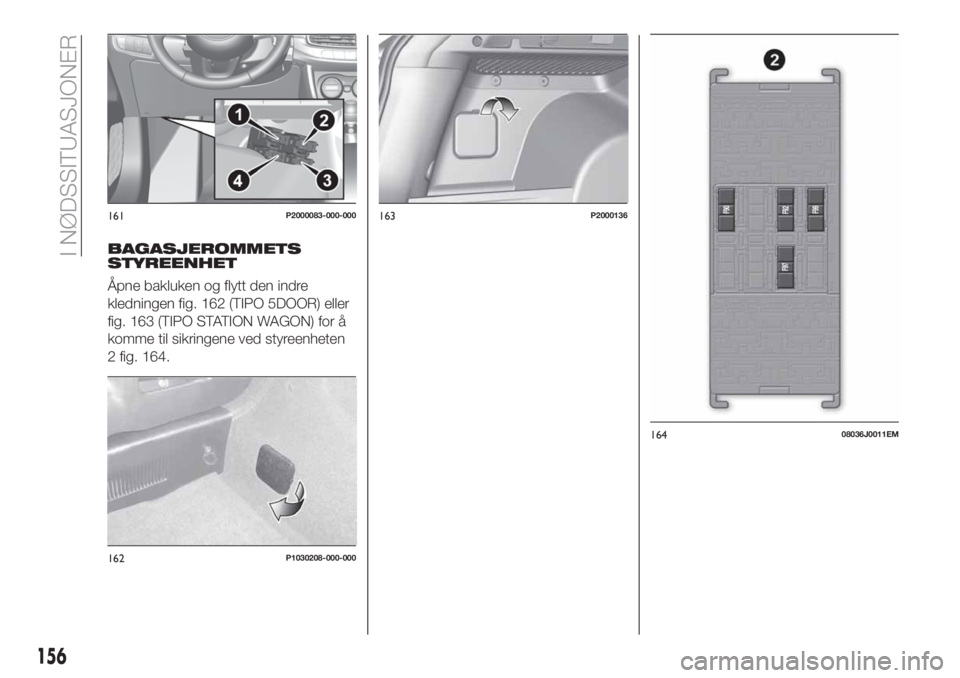

BAGASJEROMMETS
STYREENHET
Åpne bakluken og flytt den indre
kledningen fig. 162 (TIPO 5DOOR) eller
fig. 163 (TIPO STATION WAGON) for å
komme til sikringene ved styreenheten
2 fig. 164.
161P2000083-000-000
162P1030208-000-000
163P2000136
16408036J0011EM
156
I NØDSSITUASJONER

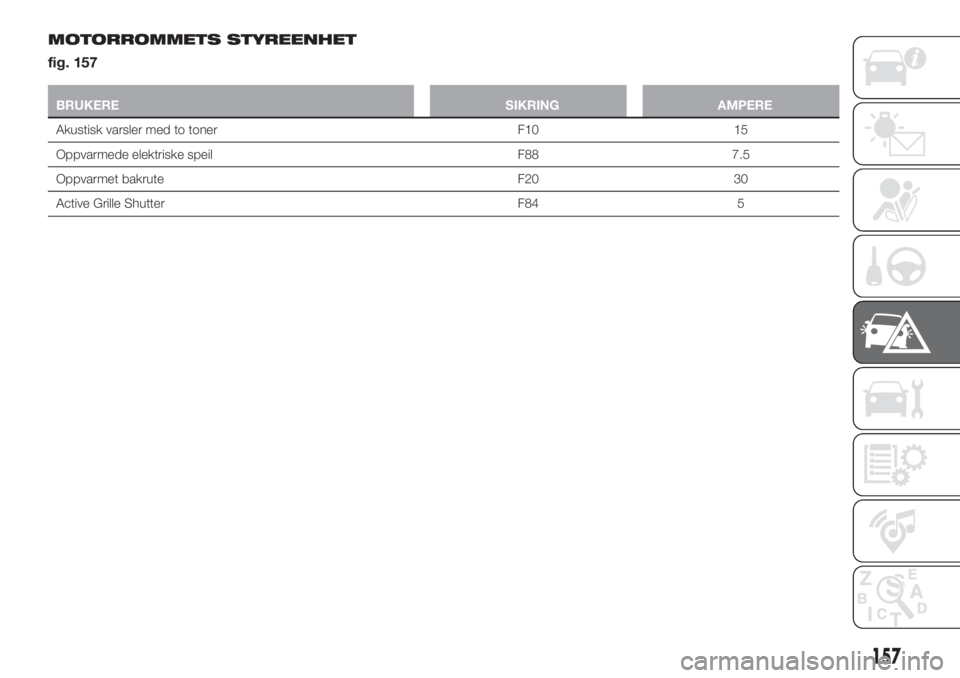

MOTORROMMETS STYREENHET
fig. 157
BRUKERE SIKRING AMPERE
Akustisk varsler med to toner F10 15
Oppvarmede elektriske speil F88 7.5
Oppvarmet bakrute F20 30
Active Grille Shutter F84 5
157

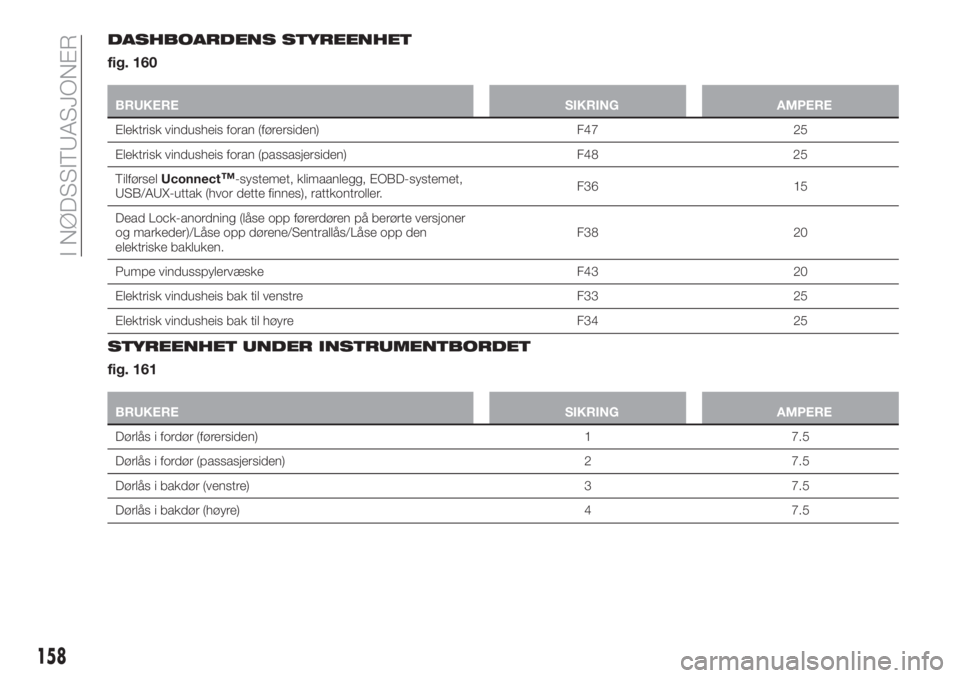

DASHBOARDENS STYREENHET
fig. 160
BRUKERE SIKRING AMPERE
Elektrisk vindusheis foran (førersiden) F47 25
Elektrisk vindusheis foran (passasjersiden) F48 25
TilførselUconnect
™-systemet, klimaanlegg, EOBD-systemet,
USB/AUX-uttak (hvor dette finnes), rattkontroller.F36 15
Dead Lock-anordning (låse opp førerdøren på berørte versjoner
og markeder)/Låse opp dørene/Sentrallås/Låse opp den
elektriske bakluken.F38 20
Pumpe vindusspylervæske F43 20
Elektrisk vindusheis bak til venstre F33 25
Elektrisk vindusheis bak til høyre F34 25
STYREENHET UNDER INSTRUMENTBORDET
fig. 161
BRUKERE SIKRING AMPERE
Dørlås i fordør (førersiden) 1 7.5
Dørlås i fordør (passasjersiden) 2 7.5
Dørlås i bakdør (venstre) 3 7.5
Dørlås i bakdør (høyre) 4 7.5
158
