2019 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

BARNESETER av typen
i-Size
Disse setene, bygd og sertifisert i
henhold til i-Size forskriften (ECE R129),
sikrer høyere sikkerhetsforhold for
transport av barn i bil:
plikt å transportere barnet vendt mot
kjøreretningen til barnet er 15 måneder
økning av beskyttelsen som
bilbarnestolen tilbyr ved sidekollisjoner
oppmuntre til bruk av ISOFIX-
systemet for å hindre gal montering av
bilbarnestolen
større effektivitet i valg av
bilbarnestol, som ikke lenger er basert
på vekten, uten på barnets lengde
bedre kompatibilitet mellom bilsetene
bilen og bilbarnestolene:
i-Size-bilbarnestolene kan betraktes
som "Super ISOFIX," fordi kan
installeres perfekt på typegodkjente
plaser for i-Size, men kan også
installeres i posisjoner som er
ISOFIX-typegodkjente (ECE R44).
NOTE Hvis setene i kjøretøyet ditt er
godkjent for i-Size, vises dette av
symbolet fig. 102 ved siden av
ISOFIX-festene.NOTE Se tabellen på neste side for å
kontrollere om kjøretøyet er godkjent for
installering av i-Size barneseter.
102F1B0124C
95

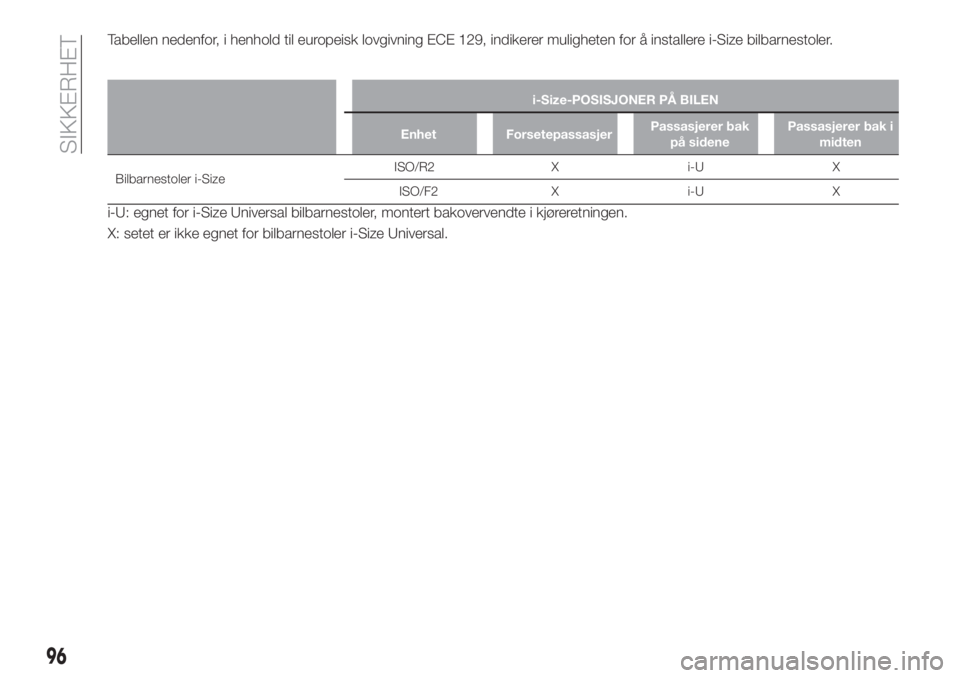

Tabellen nedenfor, i henhold til europeisk lovgivning ECE 129, indikerer muligheten for å installere i-Size bilbarnestoler.
i-Size-POSISJONER PÅ BILEN
Enhet ForsetepassasjerPassasjerer bak
på sidenePassasjerer bak i
midten
Bilbarnestoler i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: egnet for i-Size Universal bilbarnestoler, montert bakovervendte i kjøreretningen.
X: setet er ikke egnet for bilbarnestoler i-Size Universal.
96
SIKKERHET

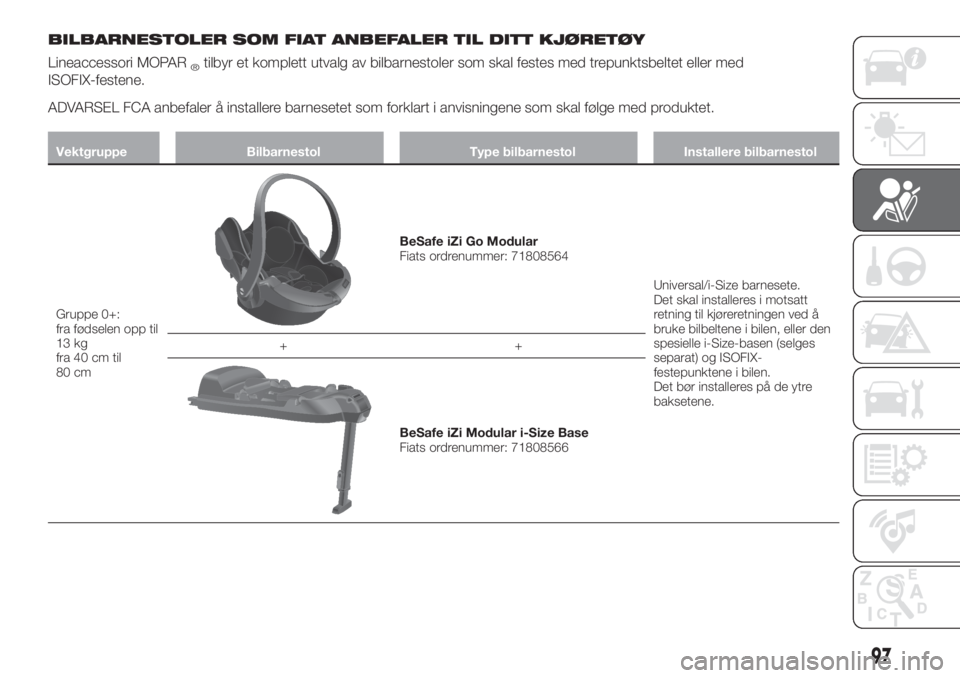

BILBARNESTOLER SOM FIAT ANBEFALER TIL DITT KJØRETØY
Lineaccessori MOPAR®tilbyr et komplett utvalg av bilbarnestoler som skal festes med trepunktsbeltet eller med
ISOFIX-festene.
ADVARSEL FCA anbefaler å installere barnesetet som forklart i anvisningene som skal følge med produktet.
Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 0+:
fra fødselen opp til
13 kg
fra 40 cm til
80 cm
BeSafe iZi Go Modular
Fiats ordrenummer: 71808564
Universal/i-Size barnesete.
Det skal installeres i motsatt
retning til kjøreretningen ved å
bruke bilbeltene i bilen, eller den
spesielle i-Size-basen (selges
separat) og ISOFIX-
festepunktene i bilen.
Det bør installeres på de ytre
baksetene. ++
BeSafe iZi Modular i-Size Base
Fiats ordrenummer: 71808566
97

Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 0+/1:
fra 9 til 18 kg
fra 67 cm til
105 cm
BeSafe iZi Modular i-Size
Fiats ordrenummer: 71808565
I-Size-sertifisert barnesete.
Detteskalmonteres i kjøretøyet
sammen med iZi Modular i-Size
Base understell (kan kjøpes
separat). Det kan monteres både
med og mot kjøreretningen (se
bruksanvisningen for barnesetet). ++
BeSafe iZi Modular i-Size Base
Fiats ordrenummer: 71808566
Gruppe 2:
fra 15 til 25 kg
fra 95 cm til
135 cm
Britax Römer KidFix XP
(for versjoner/markeder hvor dette finnes)
Fiats ordrenummer: 71807984Det bare installeres forovervendt,
med bilens trepunktsbelte og
eventuelt ISOFIX-festene.
Fiat anbefaler å montere det
med kjøretøyets
ISOFIX-fester.
Det bør installeres på de ytre
baksetene.
98
SIKKERHET

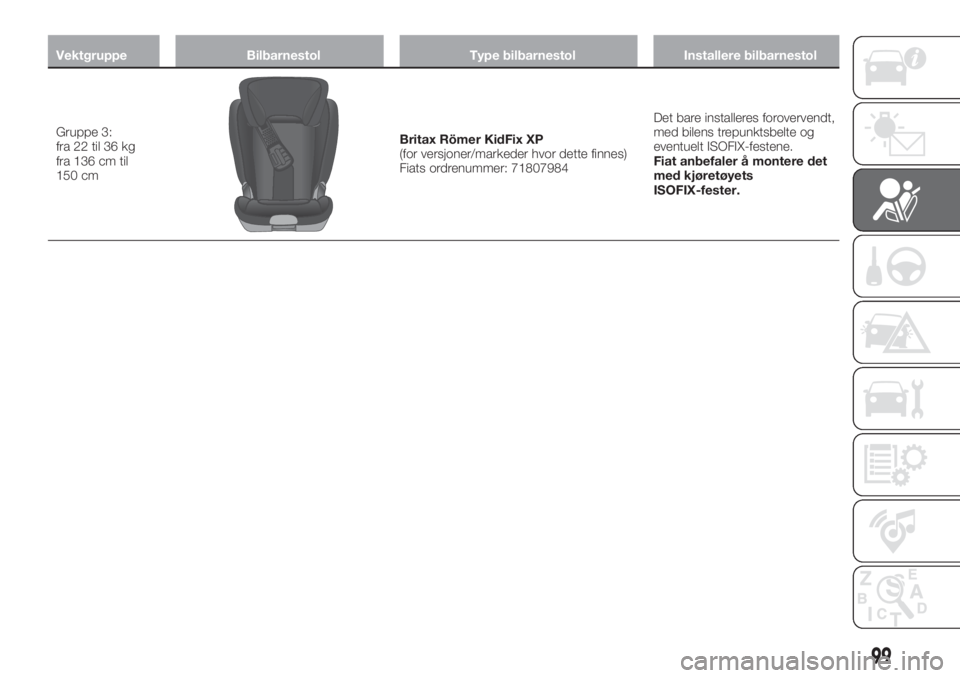

Vektgruppe Bilbarnestol Type bilbarnestol Installere bilbarnestol
Gruppe 3:
fra 22 til 36 kg
fra 136 cm til
150 cmBritax Römer KidFix XP
(for versjoner/markeder hvor dette finnes)
Fiats ordrenummer: 71807984Det bare installeres forovervendt,
med bilens trepunktsbelte og
eventuelt ISOFIX-festene.
Fiat anbefaler å montere det
med kjøretøyets
ISOFIX-fester.
99

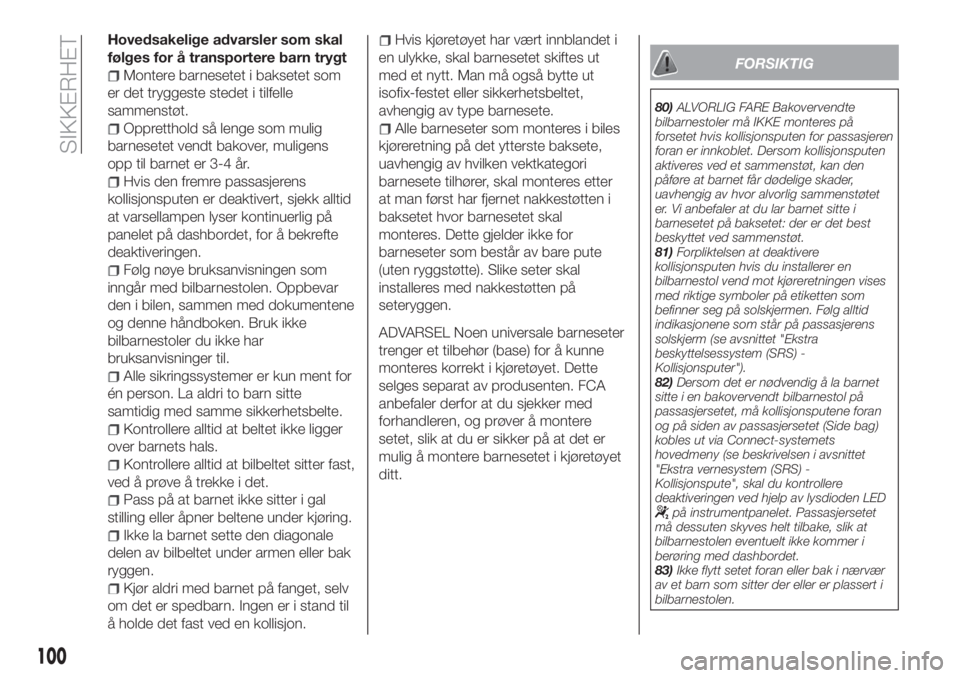

Hovedsakelige advarsler som skal
følges for å transportere barn trygt
Montere barnesetet i baksetet som
er det tryggeste stedet i tilfelle
sammenstøt.
Oppretthold så lenge som mulig
barnesetet vendt bakover, muligens
opp til barnet er 3-4 år.
Hvis den fremre passasjerens
kollisjonsputen er deaktivert, sjekk alltid
at varsellampen lyser kontinuerlig på
panelet på dashbordet, for å bekrefte
deaktiveringen.
Følg nøye bruksanvisningen som
inngår med bilbarnestolen. Oppbevar
den i bilen, sammen med dokumentene
og denne håndboken. Bruk ikke
bilbarnestoler du ikke har
bruksanvisninger til.
Alle sikringssystemer er kun ment for
én person. La aldri to barn sitte
samtidig med samme sikkerhetsbelte.
Kontrollere alltid at beltet ikke ligger
over barnets hals.
Kontrollere alltid at bilbeltet sitter fast,
ved å prøve å trekke i det.
Pass på at barnet ikke sitter i gal
stilling eller åpner beltene under kjøring.
Ikke la barnet sette den diagonale
delen av bilbeltet under armen eller bak
ryggen.
Kjør aldri med barnet på fanget, selv
om det er spedbarn. Ingen er i stand til
å holde det fast ved en kollisjon.
Hvis kjøretøyet har vært innblandet i
en ulykke, skal barnesetet skiftes ut
med et nytt. Man må også bytte ut
isofix-festet eller sikkerhetsbeltet,
avhengig av type barnesete.
Alle barneseter som monteres i biles
kjøreretning på det ytterste baksete,
uavhengig av hvilken vektkategori
barnesete tilhører, skal monteres etter
at man først har fjernet nakkestøtten i
baksetet hvor barnesetet skal
monteres. Dette gjelder ikke for
barneseter som består av bare pute
(uten ryggstøtte). Slike seter skal
installeres med nakkestøtten på
seteryggen.
ADVARSEL Noen universale barneseter
trenger et tilbehør (base) for å kunne
monteres korrekt i kjøretøyet. Dette
selges separat av produsenten. FCA
anbefaler derfor at du sjekker med
forhandleren, og prøver å montere
setet, slik at du er sikker på at det er
mulig å montere barnesetet i kjøretøyet
ditt.
FORSIKTIG
80)ALVORLIG FARE Bakovervendte
bilbarnestoler må IKKE monteres på
forsetet hvis kollisjonsputen for passasjeren
foran er innkoblet. Dersom kollisjonsputen
aktiveres ved et sammenstøt, kan den
påføre at barnet får dødelige skader,
uavhengig av hvor alvorlig sammenstøtet
er. Vi anbefaler at du lar barnet sitte i
barnesetet på baksetet: der er det best
beskyttet ved sammenstøt.
81)Forpliktelsen at deaktivere
kollisjonsputen hvis du installerer en
bilbarnestol vend mot kjøreretningen vises
med riktige symboler på etiketten som
befinner seg på solskjermen. Følg alltid
indikasjonene som står på passasjerens
solskjerm (se avsnittet "Ekstra
beskyttelsessystem (SRS) -
Kollisjonsputer").
82)Dersom det er nødvendig å la barnet
sitte i en bakovervendt bilbarnestol på
passasjersetet, må kollisjonsputene foran
og på siden av passasjersetet (Side bag)
kobles ut via Connect-systemets
hovedmeny (se beskrivelsen i avsnittet
"Ekstra vernesystem (SRS) -
Kollisjonspute", skal du kontrollere
deaktiveringen ved hjelp av lysdioden LED
på instrumentpanelet. Passasjersetet
må dessuten skyves helt tilbake, slik at
bilbarnestolen eventuelt ikke kommer i
berøring med dashbordet.
83)Ikke flytt setet foran eller bak i nærvær
av et barn som sitter der eller er plassert i
bilbarnestolen.
100
SIKKERHET

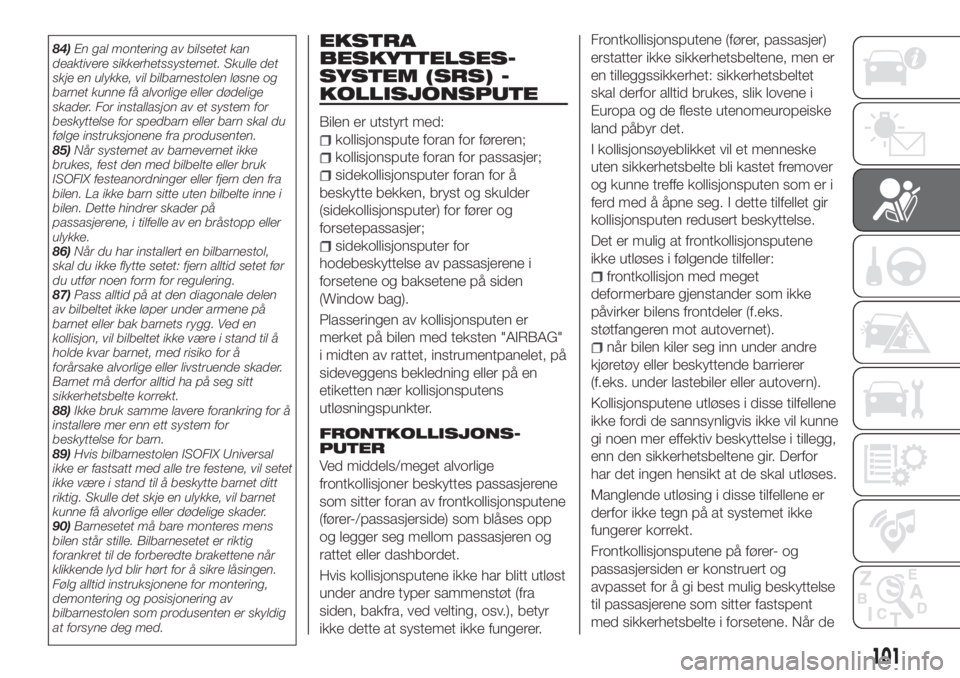

84)En gal montering av bilsetet kan
deaktivere sikkerhetssystemet. Skulle det
skje en ulykke, vil bilbarnestolen løsne og
barnet kunne få alvorlige eller dødelige
skader. For installasjon av et system for
beskyttelse for spedbarn eller barn skal du
følge instruksjonene fra produsenten.
85)Når systemet av barnevernet ikke
brukes, fest den med bilbelte eller bruk
ISOFIX festeanordninger eller fjern den fra
bilen. La ikke barn sitte uten bilbelte inne i
bilen. Dette hindrer skader på
passasjerene, i tilfelle av en bråstopp eller
ulykke.
86)Når du har installert en bilbarnestol,
skal du ikke flytte setet: fjern alltid setet før
du utfør noen form for regulering.
87)Pass alltid på at den diagonale delen
av bilbeltet ikke løper under armene på
barnet eller bak barnets rygg. Ved en
kollisjon, vil bilbeltet ikke være i stand til å
holde kvar barnet, med risiko for å
forårsake alvorlige eller livstruende skader.
Barnet må derfor alltid ha på seg sitt
sikkerhetsbelte korrekt.
88)Ikke bruk samme lavere forankring for å
installere mer enn ett system for
beskyttelse for barn.
89)Hvis bilbarnestolen ISOFIX Universal
ikke er fastsatt med alle tre festene, vil setet
ikke være i stand til å beskytte barnet ditt
riktig. Skulle det skje en ulykke, vil barnet
kunne få alvorlige eller dødelige skader.
90)Barnesetet må bare monteres mens
bilen står stille. Bilbarnesetet er riktig
forankret til de forberedte brakettene når
klikkende lyd blir hørt for å sikre låsingen.
Følg alltid instruksjonene for montering,
demontering og posisjonering av
bilbarnestolen som produsenten er skyldig
at forsyne deg med.EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
KOLLISJONSPUTE
Bilen er utstyrt med:
kollisjonspute foran for føreren;
kollisjonspute foran for passasjer;
sidekollisjonsputer foran for å
beskytte bekken, bryst og skulder
(sidekollisjonsputer) for fører og
forsetepassasjer;
sidekollisjonsputer for
hodebeskyttelse av passasjerene i
forsetene og baksetene på siden
(Window bag).
Plasseringen av kollisjonsputen er
merket på bilen med teksten "AIRBAG"
i midten av rattet, instrumentpanelet, på
sideveggens bekledning eller på en
etiketten nær kollisjonsputens
utløsningspunkter.
FRONTKOLLISJONS-
PUTER
Ved middels/meget alvorlige
frontkollisjoner beskyttes passasjerene
som sitter foran av frontkollisjonsputene
(fører-/passasjerside) som blåses opp
og legger seg mellom passasjeren og
rattet eller dashbordet.
Hvis kollisjonsputene ikke har blitt utløst
under andre typer sammenstøt (fra
siden, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.Frontkollisjonsputene (fører, passasjer)
erstatter ikke sikkerhetsbeltene, men er
en tilleggssikkerhet: sikkerhetsbeltet
skal derfor alltid brukes, slik lovene i
Europa og de fleste utenomeuropeiske
land påbyr det.
I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som er i
ferd med å åpne seg. I dette tilfellet gir
kollisjonsputen redusert beskyttelse.
Det er mulig at frontkollisjonsputene
ikke utløses i følgende tilfeller:
frontkollisjon med meget
deformerbare gjenstander som ikke
påvirker bilens frontdeler (f.eks.
støtfangeren mot autovernet).
når bilen kiler seg inn under andre
kjøretøy eller beskyttende barrierer
(f.eks. under lastebiler eller autovern).
Kollisjonsputene utløses i disse tilfellene
ikke fordi de sannsynligvis ikke vil kunne
gi noen mer effektiv beskyttelse i tillegg,
enn den sikkerhetsbeltene gir. Derfor
har det ingen hensikt at de skal utløses.
Manglende utløsing i disse tilfellene er
derfor ikke tegn på at systemet ikke
fungerer korrekt.
Frontkollisjonsputene på fører- og
passasjersiden er konstruert og
avpasset for å gi best mulig beskyttelse
til passasjerene som sitter fastspent
med sikkerhetsbelte i forsetene. Når de
101

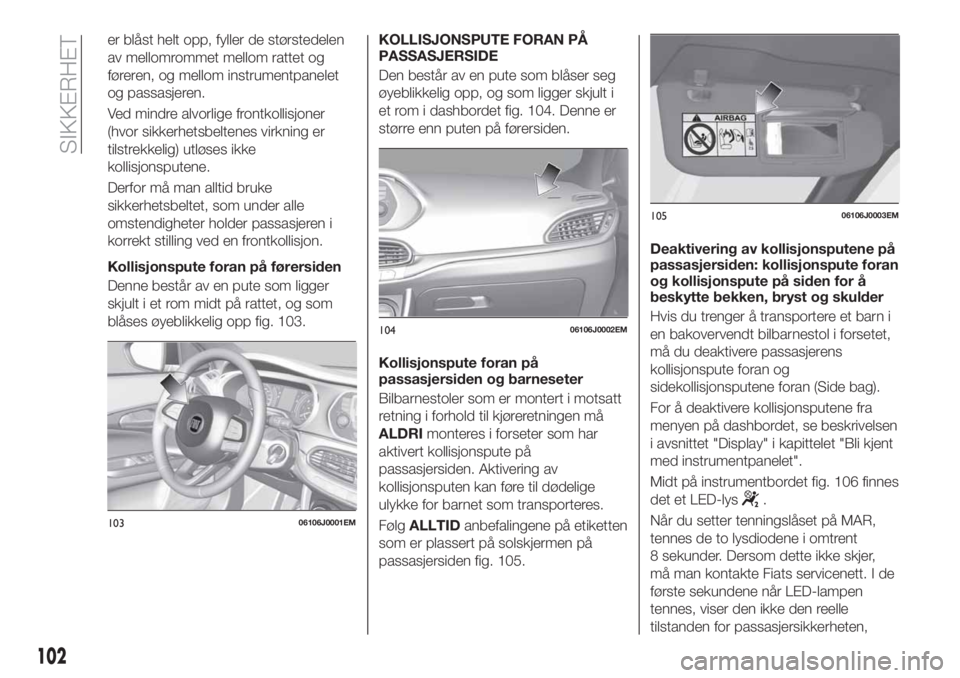

er blåst helt opp, fyller de størstedelen
av mellomrommet mellom rattet og
føreren, og mellom instrumentpanelet
og passasjeren.
Ved mindre alvorlige frontkollisjoner
(hvor sikkerhetsbeltenes virkning er
tilstrekkelig) utløses ikke
kollisjonsputene.
Derfor må man alltid bruke
sikkerhetsbeltet, som under alle
omstendigheter holder passasjeren i
korrekt stilling ved en frontkollisjon.
Kollisjonspute foran på førersiden
Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp fig. 103.KOLLISJONSPUTE FORAN PÅ
PASSASJERSIDE
Den består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult i
et rom i dashbordet fig. 104. Denne er
større enn puten på førersiden.
Kollisjonspute foran på
passasjersiden og barneseter
Bilbarnestoler som er montert i motsatt
retning i forhold til kjøreretningen må
ALDRImonteres i forseter som har
aktivert kollisjonspute på
passasjersiden. Aktivering av
kollisjonsputen kan føre til dødelige
ulykke for barnet som transporteres.
FølgALLTIDanbefalingene på etiketten
som er plassert på solskjermen på
passasjersiden fig. 105.Deaktivering av kollisjonsputene på
passasjersiden: kollisjonspute foran
og kollisjonspute på siden for å
beskytte bekken, bryst og skulder
Hvis du trenger å transportere et barn i
en bakovervendt bilbarnestol i forsetet,
må du deaktivere passasjerens
kollisjonspute foran og
sidekollisjonsputene foran (Side bag).
For å deaktivere kollisjonsputene fra
menyen på dashbordet, se beskrivelsen
i avsnittet "Display" i kapittelet "Bli kjent
med instrumentpanelet".
Midt på instrumentbordet fig. 106 finnes
det et LED-lys
.
Når du setter tenningslåset på MAR,
tennes de to lysdiodene i omtrent
8 sekunder. Dersom dette ikke skjer,
må man kontakte Fiats servicenett. I de
første sekundene når LED-lampen
tennes, viser den ikke den reelle
tilstanden for passasjersikkerheten,
10306106J0001EM
10406106J0002EM
10506106J0003EM
102
SIKKERHET
