INSTRUMENTPANEL
Versjon med Uconnect™Radio, Uconnect™5" LIVE og Uconnect™5" Nav LIVE
1. Regulerbare luftdyser på siden 2. Venstre spak: blinklys, fjernlys,nødblink 3. Instrumentbord 4. Rattbetjening 5. Høyre
hendel: vindusvisker/vindusspyler, bakrutevisker/bakrutespyler, innstilling av regnsensorens
følsomhetsnivå 6.Uconnect™7. Betjeningsknapper 8. Kollisjonspute foran på passasjersiden 9. Midtre
ventilasjonsdyser 10. Hanskerom 11. Klimaanleggets kontroller 12. Betjeningsknapper på midtre konsoll: seteoppvarming,
USB-uttak + AUX-uttak (hvor dette finnes), strømuttak/sigarettenner 13. Startanordning 14. Kollisjonspute foran på
førersiden 15. Rattbetjening 16. Kommandoramme: tåkelys (hvor finnes), tåkelys bak, frontlyktregulering, reset iTPMS, ESC
OFF (hvor finnes).
1P03036J005
8
BLI KJENT MED DIN BIL

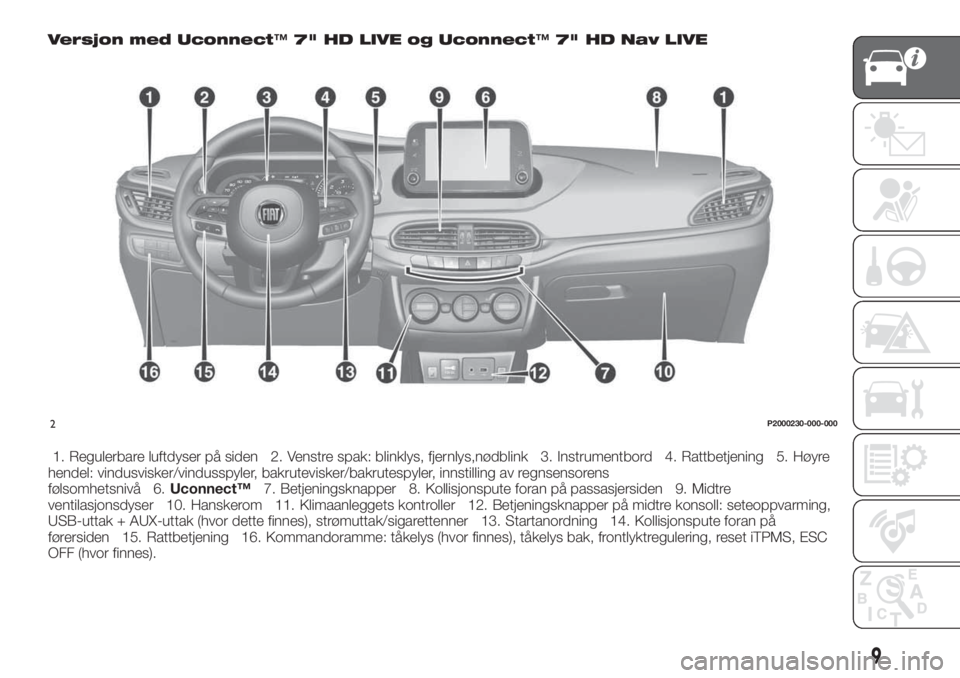

Versjon med Uconnect™7" HD LIVE og Uconnect™7" HD Nav LIVE
1. Regulerbare luftdyser på siden 2. Venstre spak: blinklys, fjernlys,nødblink 3. Instrumentbord 4. Rattbetjening 5. Høyre
hendel: vindusvisker/vindusspyler, bakrutevisker/bakrutespyler, innstilling av regnsensorens
følsomhetsnivå 6.Uconnect™7. Betjeningsknapper 8. Kollisjonspute foran på passasjersiden 9. Midtre
ventilasjonsdyser 10. Hanskerom 11. Klimaanleggets kontroller 12. Betjeningsknapper på midtre konsoll: seteoppvarming,
USB-uttak + AUX-uttak (hvor dette finnes), strømuttak/sigarettenner 13. Startanordning 14. Kollisjonspute foran på
førersiden 15. Rattbetjening 16. Kommandoramme: tåkelys (hvor finnes), tåkelys bak, frontlyktregulering, reset iTPMS, ESC
OFF (hvor finnes).
2P2000230-000-000
9

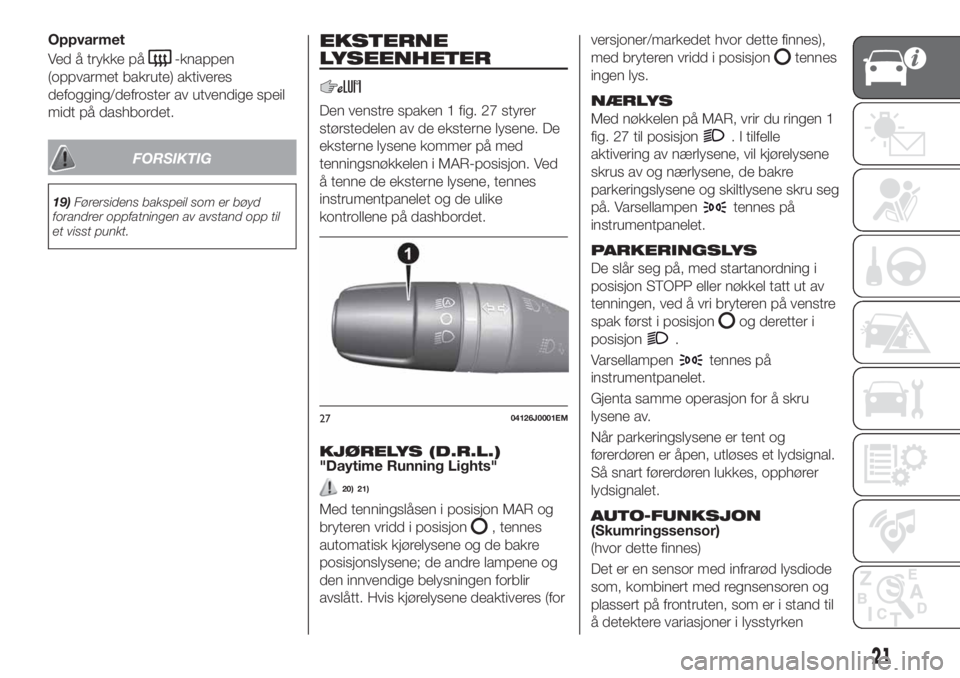

Oppvarmet
Ved å trykke på
-knappen
(oppvarmet bakrute) aktiveres
defogging/defroster av utvendige speil
midt på dashbordet.
FORSIKTIG
19)Førersidens bakspeil som er bøyd
forandrer oppfatningen av avstand opp til
et visst punkt.
EKSTERNE
LYSEENHETER
Den venstre spaken 1 fig. 27 styrer
størstedelen av de eksterne lysene. De
eksterne lysene kommer på med
tenningsnøkkelen i MAR-posisjon. Ved
å tenne de eksterne lysene, tennes
instrumentpanelet og de ulike
kontrollene på dashbordet.
KJØRELYS (D.R.L.)"Daytime Running Lights"
20) 21)
Med tenningslåsen i posisjon MAR og
bryteren vridd i posisjon
, tennes
automatisk kjørelysene og de bakre
posisjonslysene; de andre lampene og
den innvendige belysningen forblir
avslått. Hvis kjørelysene deaktiveres (forversjoner/markedet hvor dette finnes),
med bryteren vridd i posisjon
tennes
ingen lys.
NÆRLYS
Med nøkkelen på MAR, vrir du ringen 1
fig. 27 til posisjon
. I tilfelle
aktivering av nærlysene, vil kjørelysene
skrus av og nærlysene, de bakre
parkeringslysene og skiltlysene skru seg
på. Varsellampen
tennes på
instrumentpanelet.
PARKERINGSLYS
De slår seg på, med startanordning i
posisjon STOPP eller nøkkel tatt ut av
tenningen, ved å vri bryteren på venstre
spak først i posisjon
og deretter i
posisjon
.
Varsellampen
tennes på
instrumentpanelet.
Gjenta samme operasjon for å skru
lysene av.
Når parkeringslysene er tent og
førerdøren er åpen, utløses et lydsignal.
Så snart førerdøren lukkes, opphører
lydsignalet.
AUTO-FUNKSJON(Skumringssensor)
(hvor dette finnes)
Det er en sensor med infrarød lysdiode
som, kombinert med regnsensoren og
plassert på frontruten, som er i stand til
å detektere variasjoner i lysstyrken
2704126J0001EM
21

"Service Position" Funksjon
Denne funksjonen gjør at man kan
skifte ut børstene eller beskytte dem fra
is og/eller snø.
Den kan kun aktiveres etter at motoren
har blitt slått av..
Funksjonen “Service Position” kan
velges, ved en eksplisitt forespørsel,
innen to minutter etter at motoren har
blitt slått av, med gummilistene som
korrekt har gått tilbake til
parkeringsposisjonen.
Du kan aktivere funksjonen ved å vri
bryteren i posisjon
og bevege
spaken oppover, til posisjon MIST
,
høyst tre ganger. Aktiveringene blir
benyttet for å oppnå børstenes
ønskede posisjon. Funksjonen
deaktiveres ved neste aktivering av
bilen, med en forespørsel om
vindusvisker eller med kjøretøyet i
bevegelse (hastighet høyere enn
5 km/t).
ADVARSEL Når du skal slå på motoren,
sørg for at frontruten er fri for snø og is
før du slår på tenningen.REGNSENSOR
(hvor dette finnes)
7) 8)
Det er plassert bak bakspeilet i bilen
fig. 34, i kontakt med frontruten, og er i
stand til å måle mengden av regn, og
følgelig å håndtere modusen for
automatisk tørking av frontruten i
henhold til vannet som finnes på ruten
(se avsnittet "Automatiske
vindusvisker").
BAKRUTETØRKER/
BAKRUTESPYLER
Hylsen 2, som er vist i fig. 35, kan stå i
følgende posisjoner:
bakre vindusvisker rolige
intermitterende funksjon
kontinuerlig drift uten pausetiden
mellom de to slagene.
Bakruteviskeren kan aktiveres på
følgende måter:
Midlertidig med en pause på omtrent
to sekunder mellom de to slagene, når
hylsen 2 er i posisjon
og viskeren ikke
er i drift.
Synkron (med halvert
vindusviskerfrekvens) når dreiebryteren
2 står på
og vindusviskeren er i
funksjon eller når dreiebryteren 2 står
på
, giret står i revers og
vindusviskeren er i funksjon.
3404146J0003EM
35P2000177
26
BLI KJENT MED DIN BIL

kontinuerlig når dreiebryteren 2 står
på
.
Skyv spaken mot dashbordet
(midlertidig posisjon) for å aktiver
bakrutespylerens stråle. Når du skyver
spaken, aktiveres front- og
bakrutespyleren automatisk, med bare
én bevegelse.
Når du slipper spaken, utføres tre slag,
som for vindusviskeren. Hvis
plasseringen er
(bakre vindusvisker
er stille), blir vaskesyklusen slutført med
en endelig bevegelse, etter en pause på
6 sekunder. Den smarte vaskesyklusen
vil ikke bli utført hvis posisjonen er
.
FORSIKTIG
22)Hvis det er nødvendig å rengjøre
frontruten, forsikre deg om at enheten er
koblet fra og at nøkkelen står på STOP.
ADVARSEL
5)Ikke bruk vinduspusser for å fjerne lag av
snø eller is fra frontruten. Hvis
vindusviskeren under disse betingelser blir
utsatt for overdreven stress, inngriper
motorvernet som hindrer driften i noen få
sekunder. Hvis driften ikke er gjenopprettet,
selv etter en omstart av bilen, ta kontakt
med Fiats servicenett.6)Ikke bruk vindusviskerne med bladet
løftet fra frontruten.
7)Aktiver ikke regnsensoren når du vasker
bilen i en automatisk vaskestasjon.
8)Hvis du ser is på frontruten, forsikre deg
om at enheten er koblet fra.
27

HOVEDMENY
Menyen består av følgende elementer:
TRIP
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
PHONE (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
NAVIGATION (funksjon som er
tilgjengelig i de versjoner og markeder
hvor denne finnes)
ALERTS
VEHICLE SETUP
Vehicle Setup
Dette menyvalget lar deg endre
innstillingene for:
Display
Units;
Clock & Date
Safety
Safety & Assistance;
Lights
Doors & Locks.
Display
Ved å velge "Display" kan du få tilgang
til innstillinger/opplysninger om: “Display
Setup”, “Language”, “See phone”
(tilgjengelig i versjoner og markeder
hvor dette finnes), “See navigation”(tilgjengelig i versjoner og markeder
hvor dette finnes), “Trip B automatic
reset”, “Display brightness”.
Units
Ved å velge "Units" du kan velge
måleenhet blant følgende alternativer:
"Imperial", "Metric", "Customised".
Clock & Date
Når du velger alternativet "Clock &
Date" kan du gjøre følgende justeringer:
"Set time", "Mode", "Set date".
Safety
Når du velger alternativet "Security" kan
du gjøre følgende justeringer:
"Passenger AIRBAG", "Speed beep",
"Seat belt buzzer".
Justeringen "Passenger AIRBAG"
muliggjør aktivering/deaktivering av
kollisjonsputen på passasjersiden.
Passasjervern deaktivert: lysdioden
på instrumentpanelet lyser.
Safety & Assistance
ved å velge fanen "Safety &
Assistance", er det mulig å foreta
følgende reguleringer: Rain Sensing
Wipers, Buzzer volume, Brake Control,
Brake C. Sensivity. Park Assist, Park
Assist. Vol.Lights
Når du velger alternativet "Lights" kan
du gjøre følgende justeringer: "Courtesy
lights", "Day lights", "Cornering lights",
"Headlamp sensor","Follow me home".
Doors & Locks
Når du velger alternativet "Doors &
Locks" kan du gjøre følgende
justeringer: "Autoclose", "Flash Lights
w/Lock", "Aut. Unl. on Exit".
NOTE HvisUconnect™-systemet er
installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
52
BLI KJENT MED INSTRUMENTPANELET

Varsellampe med oransje lys
Varsellampe Hva det betyr
oransjeGENERELLE FEIL
Tenning av denne varsellampen eller symbol i blinkende modus, for versjoner eller markeder hvor dette
finnes, indikerer varsellampen havari ved kollisjonsputen. I dette tilfelle kan det hende at varsellampen for
kollisjonsputen ikke viser eventuell feilfunksjon ved kollisjonsputeanlegget. Henvend deg umiddelbart til
Fiats servicenettverk.
Tenning av denne varsellampen eller visning av symbolet kan indikere et inngrep eller et problem ved
systemet for drivstoffkutt, eller feil ved sensoren for motoroljetrykk.
oransjeiTPMS-SYSTEM
Systemfeil iTPMS/iTPMS-systemet er midlertidig deaktivert
Varsellampen lyser og blinker i ca. 75 sekunder, og deretter lyser den fast (sammen med en melding som
vises på displayet) for å varsle at systemet er midlertidig deaktivert eller defekt. Systemet vil fungere igjen
når bruksforholdene tillater det. Hvis det ikke skjer, skal du utføre resetprosedyren etter at de normale
bruksforholdene er gjenopprettet.
Hvis varslingen av feilfunksjonene fortsetter, ta kontakt med et Fiat Servicenettverk så raskt som mulig.
Utilstrekkelig dekktrykk
Varsellampen tennes med fast lys for å varsle at trykket ved et eller flere av dekkene er lavere enn anbefalt
verdi og/eller varsler et sakte tap av trykk. I disse tilfellene kan best holdbarhet av dekket og et optimalt
drivstofforbruk ikke garanteres. Det anbefales å gjenopprette riktig trykkverdi (se avsnittet "Hjul" i kapittelet
"Tekniske data"). Når normale bruksforhold er gjenopprettet, skal du utføre resetprosedyren.
ADVARSEL Du må ikke fortsette å kjøre med ett eller flere flate dekk, dette reduserer bilens
kjøreegenskaper. Stopp bilen, unngå brå bremsing og plutselige rattbevegelser.
oransjeFEIL PÅ ABS-SYSTEMET
Varsellampen lyser når ABS-systemet er ineffektivt. I dette tilfelle har bremsesystemet en uendret
effektivitet, men uten ABS-systemets potensial. Kjør forsiktig og henvend deg til Fiats servicenett så snart
som mulig.
58
BLI KJENT MED INSTRUMENTPANELET

Varsellampe Hva det betyr
oransjeSYSTEMFEIL FIAT CODE
Varsellampen eller symbolet lyser for å indikere en svikt i Fiat CODE-systemet. Henvend deg til Fiats
servicenett så snart som mulig.
oransjeHAVARI PARKERINGSSENSORER (PARK ASSIST)
Varsellampen eller det gule symbolet tennes i tilfelle av svikt i parkeringssensoren. Hvis problemet vedvarer
når du har rengjort området ved parkeringssensorene, henvend deg til Fiats servicenett.
oransjeSENSOR FOR VANN I DIESELFILTERET (dieselversjoner)
Varsellampen eller symbolet lyser med fast lys når du kjører (sammen med visning av en melding på
displayet) for å indikere tilstedeværelse av vann i dieselfilteret.
24)
oransjeUTBRUKT MOTOROLJE
(hvor dette finnes)
Dieselversjoner: varsellampen eller symbolet tennes og vises i cirka 3 minutter med intervaller hvor
symbolet slokkes u 5 sekunder helt til oljen skiftes ut.
Symbolet forblir indikert på skjermen så lenge som visingen skjer.
Bensinversjoner: varsellampen eller symbolet tennes og forsvinner deretter fra displayet ved endt
visningssyklus.
ADVARSEL Etter den første indikasjon fortsetter symbolet å lyse hver gang motoren starter, i det tidligere
modusen til oljen byttes.
Tenning av varsellampen eller symbolet skal ikke ses på som en feil ved kjøretøyet, men varsler at normal
bruk av kjøretøyet har ført til behov for utskiftning av oljen.
Motoroljens forverring blir akselerert av bruk av bilen på korte strekninger, noe som forhindrer at motoren
når normal temperatur.
Henvend deg til Fiats servicenett så snart som mulig.
25) 26)
