2019 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

I NØDSSITUASJONER
Har du fått punktering eller er en
lyspære slokket?
Det kan skje at noen ulempe forstyrrer
vår tur.
Sidene som er dedikert til legevakten
kan være til hjelp for å håndtere kritiske
situasjoner på en selvstendig og fredelig
måte.
I en nødssituasjon anbefaler vi å ringe
gratisnummeret som står i garantiheftet.
Det er også mulig å ringe et
gratisnummer, nasjonalt eller
internasjonalt for å søke etter den
nærmeste forhandleren i Fiats
servicenett.NØDBLINKLYS.............144
SKIFTE LAMPEN UT..........144
SKIFTE SIKRINGER..........154
UTSKIFTING HJUL...........160
FIX&GO-SETT..............164
NØDSTART................167
SYSTEM FOR DRIVSTOFFKUTT . .169
AUTOMATGIR..............171
AUTOMATGIR MED DOBBEL
CLUTCH.................172
BUKSERE BILEN............174
143

NØDBLINKLYS
KONTROLL
Trykk på fig. 133 -knappen for å
tenne/slokke lysene.
Med nødlysene aktivert, blinker
varsellampene
og.
ADVARSEL Bruk av nødlysene er styrt
av vegtrafikkloven i landet der du er:
følg loven.
Nødbremsing
Ved bremsing i nødstilfeller, tennes
automatisk nødlysene og
varsellampene
ogtennes på
instrumentpanelet.
Lysene slukkes automatisk når
bremsingen ikke lenger er typisk for en
nødsituasjon.
SKIFTE LAMPEN UT
141) 142) 143)
62)
GENERELLE
INDIKASJONER
Før du endrer en pære, sjekk hvis
kontaktene er oksidert;
bytt ut blåst pærer med andre av
samme type og effekt;
etter at du har bytt en pære i
frontlysene, kontroller alltid at retningen
er riktig;
når et lys ikke fungerer, skal du
sjekke at tilsvarende sikring er intakt, før
du bytter den. Se avsnittet "Skifte
sikringer" i dette kapittelet.
ADVARSEL Når været er kaldt eller vått
eller etter et kraftig regnvær eller etter
vasking, kan overflaten på frontlysene
eller baklysene være dampe og/eller det
kan dannes kondensdråper på
innsiden. Det er et naturlig fenomen på
grunn av forskjellen i temperatur og
luftfuktighet mellom innsiden og utsiden
av glasset. Det indikerer ikke en feil og
påvirker ikke den normale driften av
belysningsutstyret. Dampen forsvinner
raskt ved å slå på lyset, med start fra
midten av ventilen, og strekker seg
gradvis ut mot kantene.
133P2000021-000-000
144
I NØDSSITUASJONER

TYPE LAMPER
På bilen er følgende lamper installert
Pærer er helt av glass (type 1): de er trykkmontert. Trekk for å ta
dem ut.
Pærer med bajonettfeste (type 2): for å fjerne fra pæreholderen,
trykk på pæren, skru den mot klokken, og trekk den ut.
Halogenlamper (type 3): Dra i kontakten og trekk den ut.
Halogenlamper (type 4): skru pæren med klokken for å fjerne den.
Xenon gassutladningslykter (type 5):
(for versjoner/markeder hvor dette finnes)
henvend deg til Fiats servicenett for å fjerne pæren.
145

Lamper Type Strøm Referanse bilde
Kjørelys (D.R.L.) (versjoner med poly-elliptiske frontlykter) LED – –
Posisjon foran/kjørelys (D.R.L.) (versjoner med dobbelte
parabolske frontlykter)H15 15W 4
Fjernlys (versjoner med poly-elliptiske frontlykter) H7 55W 3
Fjernlys (versjoner med dobbelte parabolske frontlykter) H15 55W 4
Nærlys H7 55W 3
Fjernlys/nærlys (med xenon gassutladning)
(for versjoner/markeder hvor dette finnes)D5S 25W 5
Blinklys foran PY21W 21W 2
Sideblinklys WY5W 5W 1
Registreringsnummer W5W 5W 1
Posisjon bak/Stop P21W 21W 2
Blinklys bak PY21W 21W 2
Ryggelys W16W 16W 1
Tredje stopp LED – –
Tåkelys H11 55W 4
Tåkebaklys W16W 16W 1
Belysningsenhet foran C5W 5W 1
Belysningsenheter foran (solskjermer) C5W 5W 1
Bakre taklys C5W 6W 1
Lampe i bagasjerom W5W 5W 1
Belysningsenhet i hanskerommet W5W 5W 1
146
I NØDSSITUASJONER

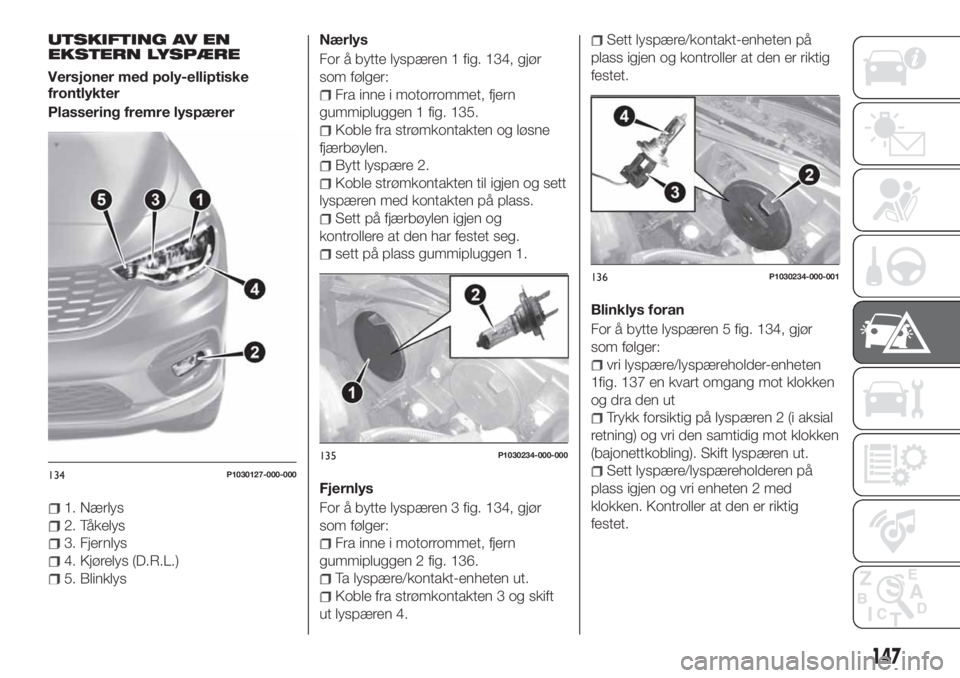

UTSKIFTING AV EN
EKSTERN LYSPÆRE
Versjoner med poly-elliptiske
frontlykter
Plassering fremre lyspærer
1. Nærlys
2. Tåkelys
3. Fjernlys
4. Kjørelys (D.R.L.)
5. BlinklysNærlys
For å bytte lyspæren 1 fig. 134, gjør
som følger:
Fra inne i motorrommet, fjern
gummipluggen 1 fig. 135.
Koble fra strømkontakten og løsne
fjærbøylen.
Bytt lyspære 2.
Koble strømkontakten til igjen og sett
lyspæren med kontakten på plass.
Sett på fjærbøylen igjen og
kontrollere at den har festet seg.
sett på plass gummipluggen 1.
Fjernlys
For å bytte lyspæren 3 fig. 134, gjør
som følger:
Fra inne i motorrommet, fjern
gummipluggen 2 fig. 136.
Ta lyspære/kontakt-enheten ut.
Koble fra strømkontakten 3 og skift
ut lyspæren 4.
Sett lyspære/kontakt-enheten på
plass igjen og kontroller at den er riktig
festet.
Blinklys foran
For å bytte lyspæren 5 fig. 134, gjør
som følger:
vri lyspære/lyspæreholder-enheten
1fig. 137 en kvart omgang mot klokken
og dra den ut
Trykk forsiktig på lyspæren 2 (i aksial
retning) og vri den samtidig mot klokken
(bajonettkobling). Skift lyspæren ut.
Sett lyspære/lyspæreholderen på
plass igjen og vri enheten 2 med
klokken. Kontroller at den er riktig
festet.134P1030127-000-000
135P1030234-000-000
136P1030234-000-001
147

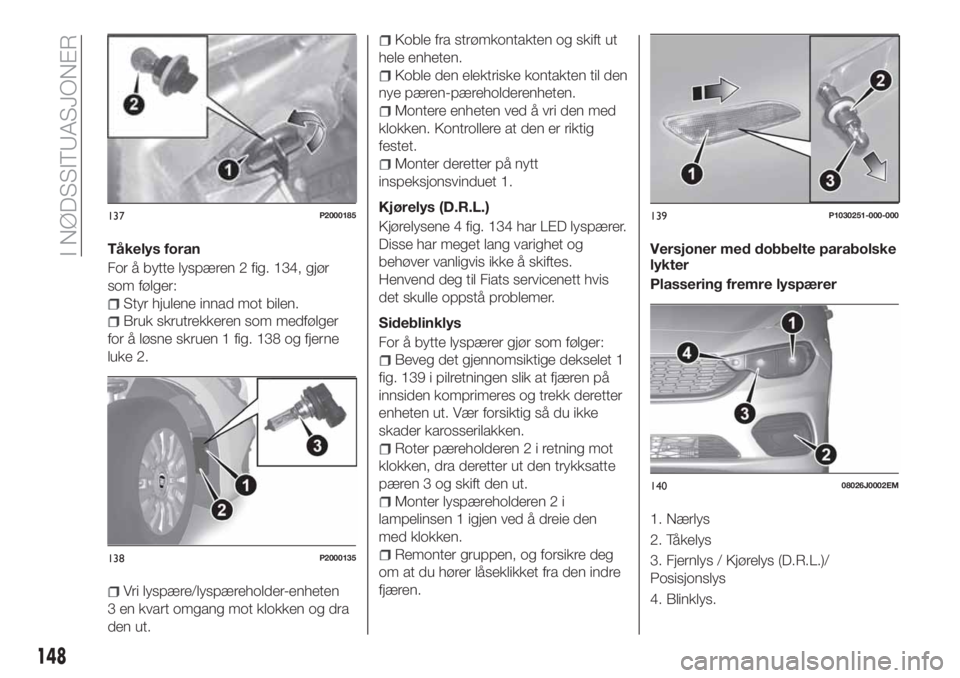

Tåkelys foran
For å bytte lyspæren 2 fig. 134, gjør
som følger:
Styr hjulene innad mot bilen.
Bruk skrutrekkeren som medfølger
for å løsne skruen 1 fig. 138 og fjerne
luke 2.
Vri lyspære/lyspæreholder-enheten
3 en kvart omgang mot klokken og dra
den ut.
Koble fra strømkontakten og skift ut
hele enheten.
Koble den elektriske kontakten til den
nye pæren-pæreholderenheten.
Montere enheten ved å vri den med
klokken. Kontrollere at den er riktig
festet.
Monter deretter på nytt
inspeksjonsvinduet 1.
Kjørelys (D.R.L.)
Kjørelysene 4 fig. 134 har LED lyspærer.
Disse har meget lang varighet og
behøver vanligvis ikke å skiftes.
Henvend deg til Fiats servicenett hvis
det skulle oppstå problemer.
Sideblinklys
For å bytte lyspærer gjør som følger:
Beveg det gjennomsiktige dekselet 1
fig. 139 i pilretningen slik at fjæren på
innsiden komprimeres og trekk deretter
enheten ut. Vær forsiktig så du ikke
skader karosserilakken.
Roter pæreholderen2iretning mot
klokken, dra deretter ut den trykksatte
pæren 3 og skift den ut.
Monter lyspæreholderen 2 i
lampelinsen 1 igjen ved å dreie den
med klokken.
Remonter gruppen, og forsikre deg
om at du hører låseklikket fra den indre
fjæren.Versjoner med dobbelte parabolske
lykter
Plassering fremre lyspærer
1. Nærlys
2. Tåkelys
3. Fjernlys / Kjørelys (D.R.L.)/
Posisjonslys
4. Blinklys.
137P2000185
138P2000135
139P1030251-000-000
14008026J0002EM
148
I NØDSSITUASJONER

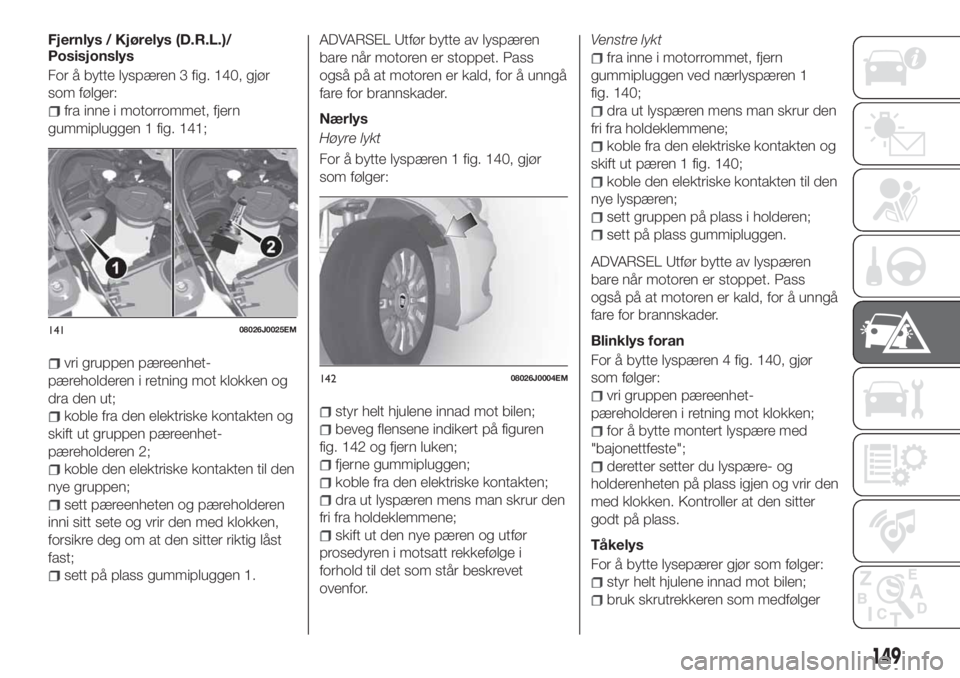

Fjernlys / Kjørelys (D.R.L.)/
Posisjonslys
For å bytte lyspæren 3 fig. 140, gjør
som følger:
fra inne i motorrommet, fjern
gummipluggen 1 fig. 141;
vri gruppen pæreenhet-
pæreholderen i retning mot klokken og
dra den ut;
koble fra den elektriske kontakten og
skift ut gruppen pæreenhet-
pæreholderen 2;
koble den elektriske kontakten til den
nye gruppen;
sett pæreenheten og pæreholderen
inni sitt sete og vrir den med klokken,
forsikre deg om at den sitter riktig låst
fast;
sett på plass gummipluggen 1.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Nærlys
Høyre lykt
For å bytte lyspæren 1 fig. 140, gjør
som følger:
styr helt hjulene innad mot bilen;
beveg flensene indikert på figuren
fig. 142 og fjern luken;
fjerne gummipluggen;
koble fra den elektriske kontakten;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
skift ut den nye pæren og utfør
prosedyren i motsatt rekkefølge i
forhold til det som står beskrevet
ovenfor.Venstre lykt
fra inne i motorrommet, fjern
gummipluggen ved nærlyspæren 1
fig. 140;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
koble fra den elektriske kontakten og
skift ut pæren 1 fig. 140;
koble den elektriske kontakten til den
nye lyspæren;
sett gruppen på plass i holderen;
sett på plass gummipluggen.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Blinklys foran
For å bytte lyspæren 4 fig. 140, gjør
som følger:
vri gruppen pæreenhet-
pæreholderen i retning mot klokken;
for å bytte montert lyspære med
"bajonettfeste";
deretter setter du lyspære- og
holderenheten på plass igjen og vrir den
med klokken. Kontroller at den sitter
godt på plass.
Tåkelys
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger
14108026J0025EM
14208026J0004EM
149

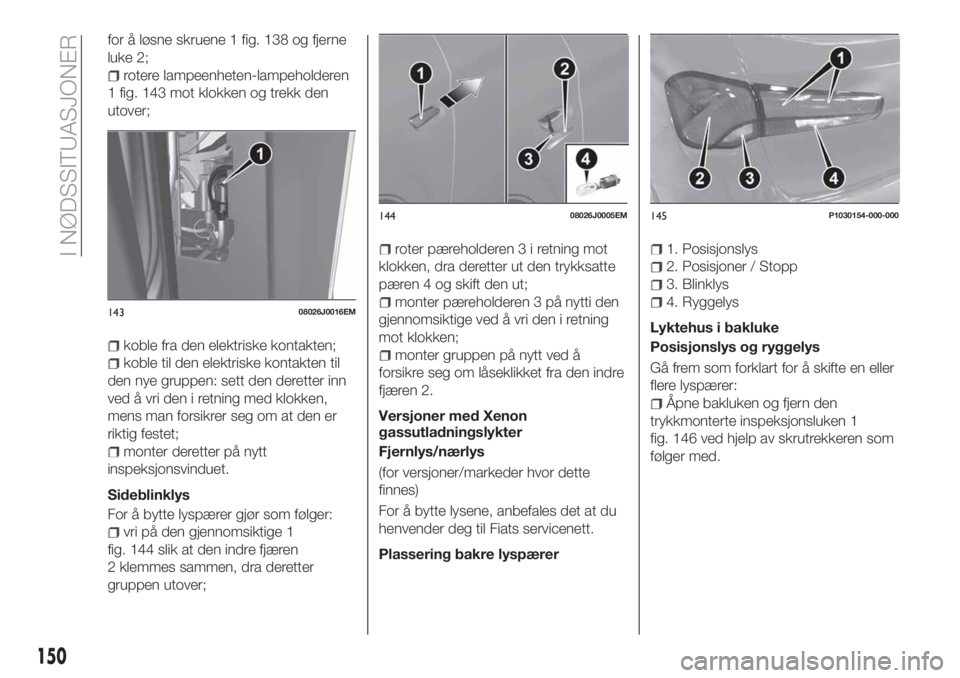

for å løsne skruene 1 fig. 138 og fjerne
luke 2;
rotere lampeenheten-lampeholderen
1 fig. 143 mot klokken og trekk den
utover;
koble fra den elektriske kontakten;
koble til den elektriske kontakten til
den nye gruppen: sett den deretter inn
ved å vri den i retning med klokken,
mens man forsikrer seg om at den er
riktig festet;
monter deretter på nytt
inspeksjonsvinduet.
Sideblinklys
For å bytte lyspærer gjør som følger:
vri på den gjennomsiktige 1
fig. 144 slik at den indre fjæren
2 klemmes sammen, dra deretter
gruppen utover;
roter pæreholderen3iretning mot
klokken, dra deretter ut den trykksatte
pæren 4 og skift den ut;
monter pæreholderen 3 på nytti den
gjennomsiktige ved å vri den i retning
mot klokken;
monter gruppen på nytt ved å
forsikre seg om låseklikket fra den indre
fjæren 2.
Versjoner med Xenon
gassutladningslykter
Fjernlys/nærlys
(for versjoner/markeder hvor dette
finnes)
For å bytte lysene, anbefales det at du
henvender deg til Fiats servicenett.
Plassering bakre lyspærer
1. Posisjonslys
2. Posisjoner / Stopp
3. Blinklys
4. Ryggelys
Lyktehus i bakluke
Posisjonslys og ryggelys
Gå frem som forklart for å skifte en eller
flere lyspærer:
Åpne bakluken og fjern den
trykkmonterte inspeksjonsluken 1
fig. 146 ved hjelp av skrutrekkeren som
følger med.
14308026J0016EM
14408026J0005EM145P1030154-000-000
150
I NØDSSITUASJONER
