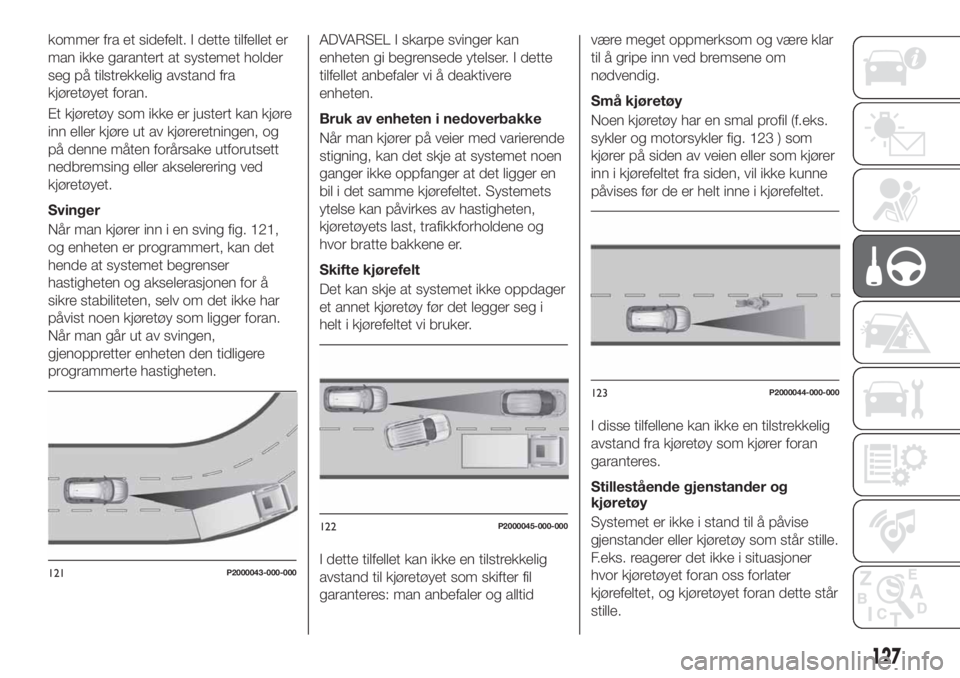

kommer fra et sidefelt. I dette tilfellet er
man ikke garantert at systemet holder
seg på tilstrekkelig avstand fra
kjøretøyet foran.
Et kjøretøy som ikke er justert kan kjøre
inn eller kjøre ut av kjøreretningen, og
på denne måten forårsake utforutsett
nedbremsing eller akselerering ved
kjøretøyet.
Svinger
Når man kjører inn i en sving fig. 121,
og enheten er programmert, kan det
hende at systemet begrenser
hastigheten og akselerasjonen for å
sikre stabiliteten, selv om det ikke har
påvist noen kjøretøy som ligger foran.
Når man går ut av svingen,
gjenoppretter enheten den tidligere
programmerte hastigheten.ADVARSEL I skarpe svinger kan
enheten gi begrensede ytelser. I dette
tilfellet anbefaler vi å deaktivere
enheten.
Bruk av enheten i nedoverbakke
Når man kjører på veier med varierende
stigning, kan det skje at systemet noen
ganger ikke oppfanger at det ligger en
bil i det samme kjørefeltet. Systemets
ytelse kan påvirkes av hastigheten,
kjøretøyets last, trafikkforholdene og
hvor bratte bakkene er.
Skifte kjørefelt
Det kan skje at systemet ikke oppdager
et annet kjøretøy før det legger seg i
helt i kjørefeltet vi bruker.
I dette tilfellet kan ikke en tilstrekkelig
avstand til kjøretøyet som skifter fil
garanteres: man anbefaler og alltidvære meget oppmerksom og være klar
til å gripe inn ved bremsene om
nødvendig.
Små kjøretøy
Noen kjøretøy har en smal profil (f.eks.
sykler og motorsykler fig. 123 ) som
kjører på siden av veien eller som kjører
inn i kjørefeltet fra siden, vil ikke kunne
påvises før de er helt inne i kjørefeltet.
I disse tilfellene kan ikke en tilstrekkelig
avstand fra kjøretøy som kjører foran
garanteres.
Stillestående gjenstander og
kjøretøy
Systemet er ikke i stand til å påvise
gjenstander eller kjøretøy som står stille.
F.eks. reagerer det ikke i situasjoner
hvor kjøretøyet foran oss forlater
kjørefeltet, og kjøretøyet foran dette står
stille.
121P2000043-000-000
122P2000045-000-000
123P2000044-000-000
127

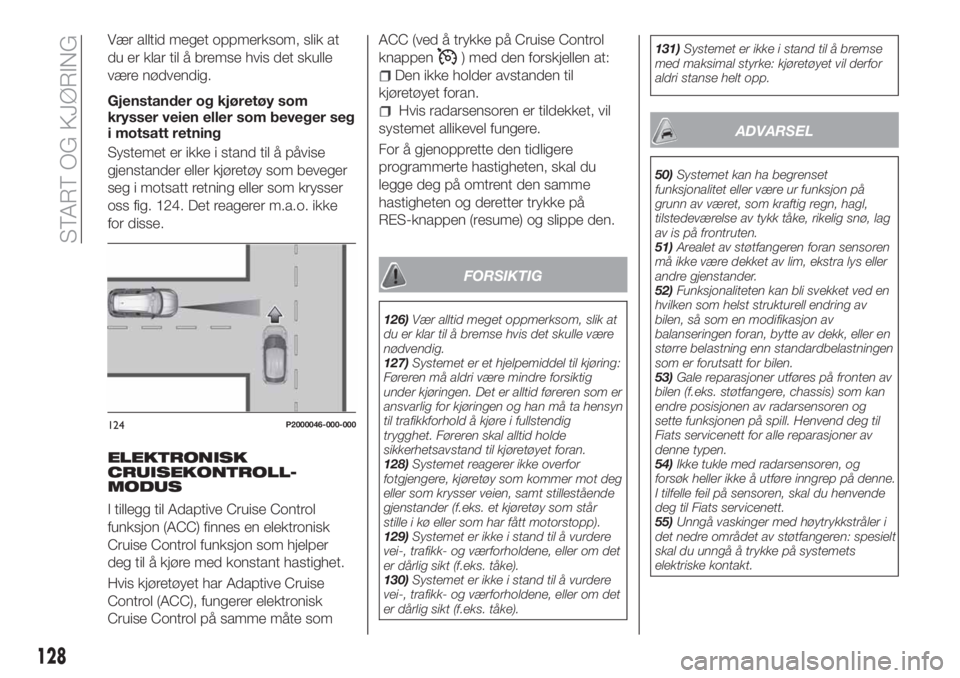

Vær alltid meget oppmerksom, slik at
du er klar til å bremse hvis det skulle
være nødvendig.
Gjenstander og kjøretøy som
krysser veien eller som beveger seg
i motsatt retning
Systemet er ikke i stand til å påvise
gjenstander eller kjøretøy som beveger
seg i motsatt retning eller som krysser
oss fig. 124. Det reagerer m.a.o. ikke
for disse.
ELEKTRONISK
CRUISEKONTROLL-
MODUS
I tillegg til Adaptive Cruise Control
funksjon (ACC) finnes en elektronisk
Cruise Control funksjon som hjelper
deg til å kjøre med konstant hastighet.
Hvis kjøretøyet har Adaptive Cruise
Control (ACC), fungerer elektronisk
Cruise Control på samme måte somACC (ved å trykke på Cruise Control
knappen
) med den forskjellen at:
Den ikke holder avstanden til
kjøretøyet foran.
Hvis radarsensoren er tildekket, vil
systemet allikevel fungere.
For å gjenopprette den tidligere
programmerte hastigheten, skal du
legge deg på omtrent den samme
hastigheten og deretter trykke på
RES-knappen (resume) og slippe den.
FORSIKTIG
126)Vær alltid meget oppmerksom, slik at
du er klar til å bremse hvis det skulle være
nødvendig.
127)Systemet er et hjelpemiddel til kjøring:
Føreren må aldri være mindre forsiktig
under kjøringen. Det er alltid føreren som er
ansvarlig for kjøringen og han må ta hensyn
til trafikkforhold å kjøre i fullstendig
trygghet. Føreren skal alltid holde
sikkerhetsavstand til kjøretøyet foran.
128)Systemet reagerer ikke overfor
fotgjengere, kjøretøy som kommer mot deg
eller som krysser veien, samt stillestående
gjenstander (f.eks. et kjøretøy som står
stille i kø eller som har fått motorstopp).
129)Systemet er ikke i stand til å vurdere
vei-, trafikk- og værforholdene, eller om det
er dårlig sikt (f.eks. tåke).
130)Systemet er ikke i stand til å vurdere
vei-, trafikk- og værforholdene, eller om det
er dårlig sikt (f.eks. tåke).131)Systemet er ikke i stand til å bremse
med maksimal styrke: kjøretøyet vil derfor
aldri stanse helt opp.
ADVARSEL
50)Systemet kan ha begrenset
funksjonalitet eller være ur funksjon på
grunn av været, som kraftig regn, hagl,
tilstedeværelse av tykk tåke, rikelig snø, lag
av is på frontruten.
51)Arealet av støtfangeren foran sensoren
må ikke være dekket av lim, ekstra lys eller
andre gjenstander.
52)Funksjonaliteten kan bli svekket ved en
hvilken som helst strukturell endring av
bilen, så som en modifikasjon av
balanseringen foran, bytte av dekk, eller en
større belastning enn standardbelastningen
som er forutsatt for bilen.
53)Gale reparasjoner utføres på fronten av
bilen (f.eks. støtfangere, chassis) som kan
endre posisjonen av radarsensoren og
sette funksjonen på spill. Henvend deg til
Fiats servicenett for alle reparasjoner av
denne typen.
54)Ikke tukle med radarsensoren, og
forsøk heller ikke å utføre inngrep på denne.
I tilfelle feil på sensoren, skal du henvende
deg til Fiats servicenett.
55)Unngå vaskinger med høytrykkstråler i
det nedre området av støtfangeren: spesielt
skal du unngå å trykke på systemets
elektriske kontakt.
124P2000046-000-000
128
START OG KJØRING

56)Vær oppmerksom på reparasjoner og
nye malinger i området rundt sensoren
(listen som dekker sensoren på venstre side
av støtfangeren). Ved frontsammenstøt kan
sensoren slå seg automatisk av og
skjermen vise en melding om at sensoren
må repareres. Selv om du ikke får noen
melding om feil, skal du slå av systemet
hvis du har mistanke om radarsensoren har
kommet ut av stilling (f.eks. på grunn av
frontsammenstøt i lav hastighet, som under
parkering). I slike tilfeller skal du henvende
deg til Fiat-forhandleren for innstilling eller

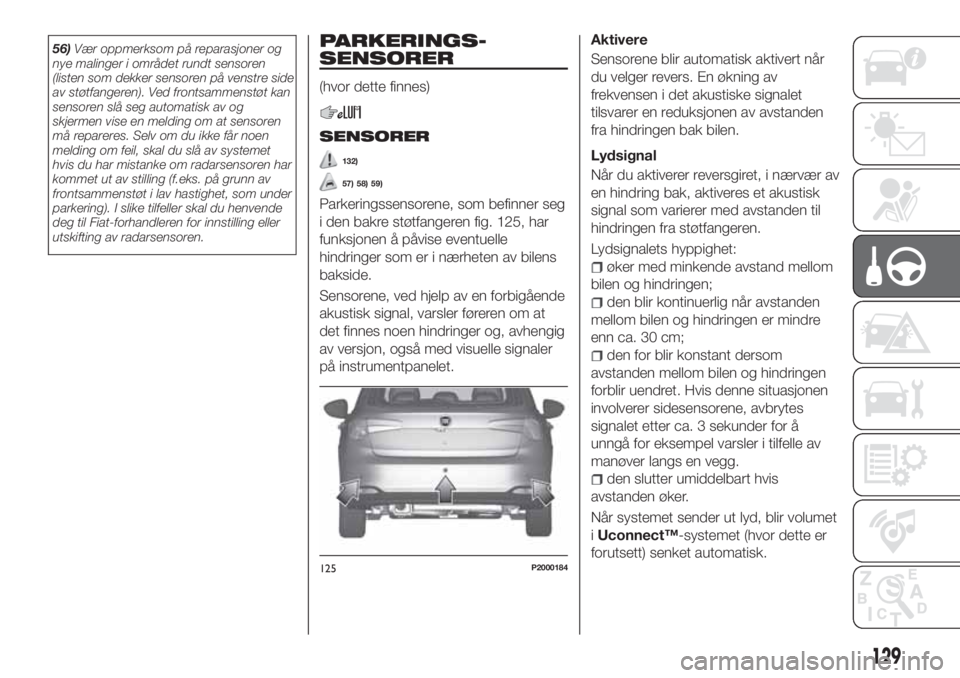

utskifting av radarsensoren.PARKERINGS-
SENSORER
(hvor dette finnes)
SENSORER
132)
57) 58) 59)
Parkeringssensorene, som befinner seg
i den bakre støtfangeren fig. 125, har
funksjonen å påvise eventuelle
hindringer som er i nærheten av bilens
bakside.
Sensorene, ved hjelp av en forbigående
akustisk signal, varsler føreren om at
det finnes noen hindringer og, avhengig
av versjon, også med visuelle signaler
på instrumentpanelet.Aktivere
Sensorene blir automatisk aktivert når
du velger revers. En økning av
frekvensen i det akustiske signalet
tilsvarer en reduksjonen av avstanden
fra hindringen bak bilen.
Lydsignal
Når du aktiverer reversgiret, i nærvær av
en hindring bak, aktiveres et akustisk
signal som varierer med avstanden til
hindringen fra støtfangeren.
Lydsignalets hyppighet:
øker med minkende avstand mellom
bilen og hindringen;
den blir kontinuerlig når avstanden
mellom bilen og hindringen er mindre
enn ca. 30 cm;
den for blir konstant dersom
avstanden mellom bilen og hindringen
forblir uendret. Hvis denne situasjonen
involverer sidesensorene, avbrytes
signalet etter ca. 3 sekunder for å
unngå for eksempel varsler i tilfelle av
manøver langs en vegg.
den slutter umiddelbart hvis
avstanden øker.
Når systemet sender ut lyd, blir volumet
iUconnect™-systemet (hvor dette er
forutsett) senket automatisk.
125P2000184
129

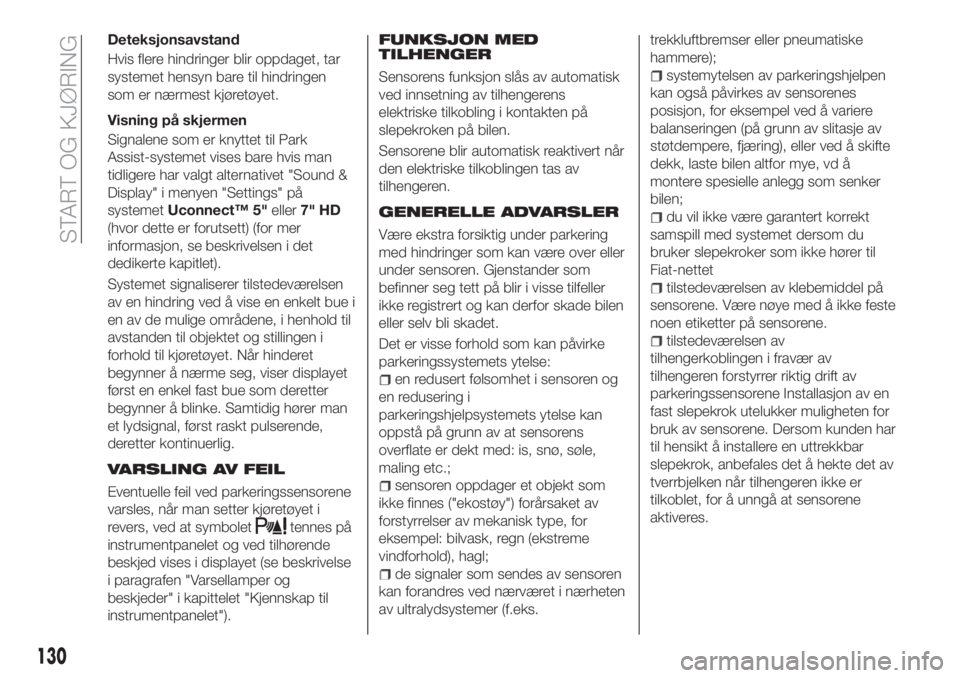

Deteksjonsavstand
Hvis flere hindringer blir oppdaget, tar
systemet hensyn bare til hindringen
som er nærmest kjøretøyet.
Visning på skjermen
Signalene som er knyttet til Park
Assist-systemet vises bare hvis man
tidligere har valgt alternativet "Sound &
Display" i menyen "Settings" på
systemetUconnect™ 5"eller7" HD
(hvor dette er forutsett) (for mer
informasjon, se beskrivelsen i det
dedikerte kapitlet).
Systemet signaliserer tilstedeværelsen
av en hindring ved å vise en enkelt bue i
en av de mulige områdene, i henhold til
avstanden til objektet og stillingen i
forhold til kjøretøyet. Når hinderet
begynner å nærme seg, viser displayet
først en enkel fast bue som deretter
begynner å blinke. Samtidig hører man
et lydsignal, først raskt pulserende,
deretter kontinuerlig.
VARSLING AV FEIL
Eventuelle feil ved parkeringssensorene
varsles, når man setter kjøretøyet i
revers, ved at symbolet
tennes på
instrumentpanelet og ved tilhørende
beskjed vises i displayet (se beskrivelse
i paragrafen "Varsellamper og
beskjeder" i kapittelet "Kjennskap til
instrumentpanelet").
FUNKSJON MED
TILHENGER
Sensorens funksjon slås av automatisk
ved innsetning av tilhengerens
elektriske tilkobling i kontakten på
slepekroken på bilen.
Sensorene blir automatisk reaktivert når
den elektriske tilkoblingen tas av
tilhengeren.
GENERELLE ADVARSLER
Være ekstra forsiktig under parkering
med hindringer som kan være over eller
under sensoren. Gjenstander som
befinner seg tett på blir i visse tilfeller
ikke registrert og kan derfor skade bilen
eller selv bli skadet.
Det er visse forhold som kan påvirke
parkeringssystemets ytelse:
en redusert følsomhet i sensoren og
en redusering i
parkeringshjelpsystemets ytelse kan
oppstå på grunn av at sensorens
overflate er dekt med: is, snø, søle,
maling etc.;
sensoren oppdager et objekt som
ikke finnes ("ekostøy") forårsaket av
forstyrrelser av mekanisk type, for
eksempel: bilvask, regn (ekstreme
vindforhold), hagl;
de signaler som sendes av sensoren
kan forandres ved nærværet i nærheten
av ultralydsystemer (f.eks.trekkluftbremser eller pneumatiske
hammere);
systemytelsen av parkeringshjelpen
kan også påvirkes av sensorenes
posisjon, for eksempel ved å variere
balanseringen (på grunn av slitasje av
støtdempere, fjæring), eller ved å skifte
dekk, laste bilen altfor mye, vd å
montere spesielle anlegg som senker
bilen;
du vil ikke være garantert korrekt
samspill med systemet dersom du
bruker slepekroker som ikke hører til
Fiat-nettet
tilstedeværelsen av klebemiddel på
sensorene. Være nøye med å ikke feste
noen etiketter på sensorene.
tilstedeværelsen av
tilhengerkoblingen i fravær av
tilhengeren forstyrrer riktig drift av
parkeringssensorene Installasjon av en
fast slepekrok utelukker muligheten for
bruk av sensorene. Dersom kunden har
til hensikt å installere en uttrekkbar
slepekrok, anbefales det å hekte det av
tverrbjelken når tilhengeren ikke er
tilkoblet, for å unngå at sensorene
aktiveres.
130
START OG KJØRING

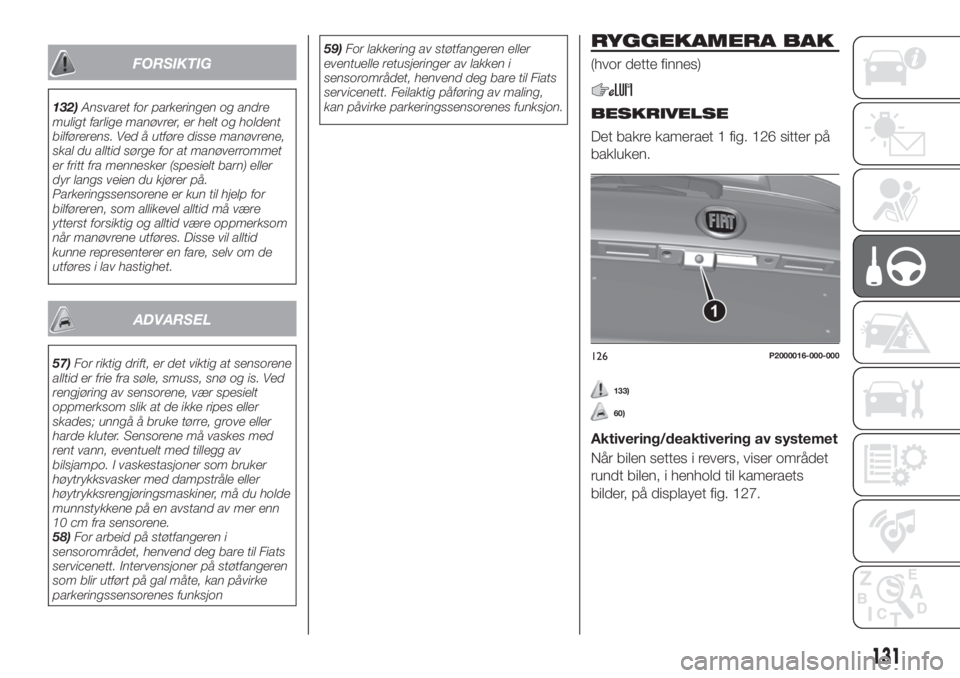

FORSIKTIG
132)Ansvaret for parkeringen og andre
muligt farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr langs veien du kjører på.
Parkeringssensorene er kun til hjelp for
bilføreren, som allikevel alltid må være
ytterst forsiktig og alltid være oppmerksom
når manøvrene utføres. Disse vil alltid
kunne representerer en fare, selv om de
utføres i lav hastighet.
ADVARSEL
57)For riktig drift, er det viktig at sensorene
alltid er frie fra søle, smuss, snø og is. Ved
rengjøring av sensorene, vær spesielt
oppmerksom slik at de ikke ripes eller
skades; unngå å bruke tørre, grove eller
harde kluter. Sensorene må vaskes med
rent vann, eventuelt med tillegg av
bilsjampo. I vaskestasjoner som bruker
høytrykksvasker med dampstråle eller
høytrykksrengjøringsmaskiner, må du holde
munnstykkene på en avstand av mer enn
10 cm fra sensorene.
58)For arbeid på støtfangeren i
sensorområdet, henvend deg bare til Fiats
servicenett. Intervensjoner på støtfangeren
som blir utført på gal måte, kan påvirke
parkeringssensorenes funksjon59)For lakkering av støtfangeren eller
eventuelle retusjeringer av lakken i
sensorområdet, henvend deg bare til Fiats
servicenett. Feilaktig påføring av maling,
kan påvirke parkeringssensorenes funksjon.
RYGGEKAMERA BAK
(hvor dette finnes)
BESKRIVELSE
Det bakre kameraet 1 fig. 126 sitter på
bakluken.
133)
60)
Aktivering/deaktivering av systemet
Når bilen settes i revers, viser området
rundt bilen, i henhold til kameraets
bilder, på displayet fig. 127.
126P2000016-000-000
131

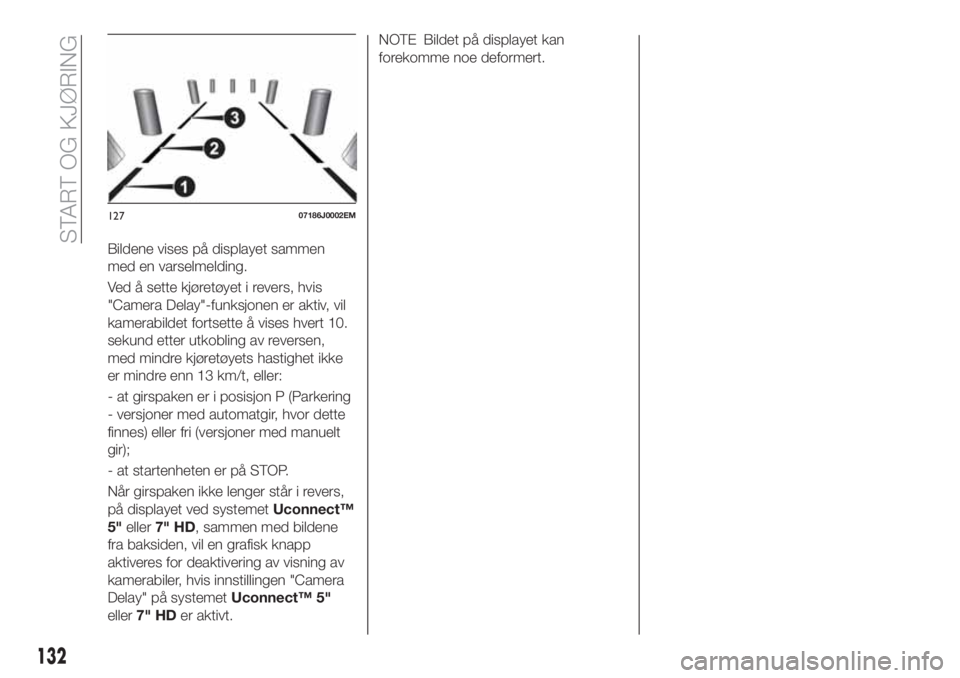

Bildene vises på displayet sammen
med en varselmelding.
Ved å sette kjøretøyet i revers, hvis
"Camera Delay"-funksjonen er aktiv, vil
kamerabildet fortsette å vises hvert 10.
sekund etter utkobling av reversen,
med mindre kjøretøyets hastighet ikke
er mindre enn 13 km/t, eller:
- at girspaken er i posisjon P (Parkering
- versjoner med automatgir, hvor dette
finnes) eller fri (versjoner med manuelt
gir);
- at startenheten er på STOP.
Når girspaken ikke lenger står i revers,
på displayet ved systemetUconnect™
5"eller7" HD, sammen med bildene
fra baksiden, vil en grafisk knapp
aktiveres for deaktivering av visning av
kamerabiler, hvis innstillingen "Camera
Delay" på systemetUconnect™ 5"
eller7" HDer aktivt.
NOTE Bildet på displayet kan
forekomme noe deformert.
12707186J0002EM
132
START OG KJØRING

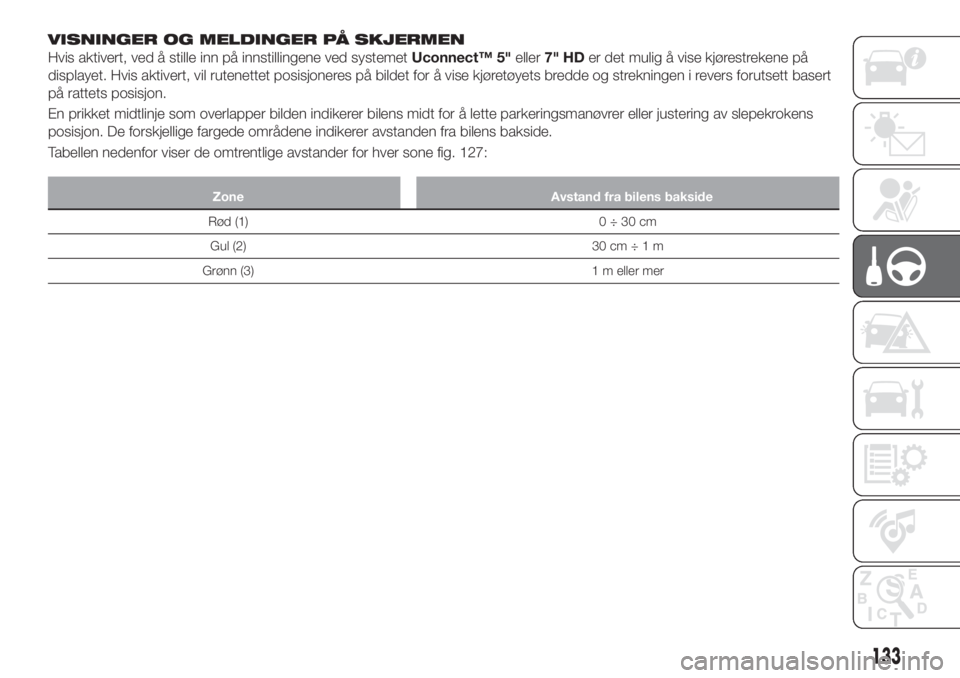

VISNINGER OG MELDINGER PÅ SKJERMEN
Hvis aktivert, ved å stille inn på innstillingene ved systemetUconnect™ 5"eller7" HDer det mulig å vise kjørestrekene på
displayet. Hvis aktivert, vil rutenettet posisjoneres på bildet for å vise kjøretøyets bredde og strekningen i revers forutsett basert
på rattets posisjon.
En prikket midtlinje som overlapper bilden indikerer bilens midt for å lette parkeringsmanøvrer eller justering av slepekrokens
posisjon. De forskjellige fargede områdene indikerer avstanden fra bilens bakside.
Tabellen nedenfor viser de omtrentlige avstander for hver sone fig. 127:
Zone Avstand fra bilens bakside
Rød (1) 0 ÷ 30 cm
Gul(2) 30cm÷1m
Grønn (3) 1 m eller mer
133

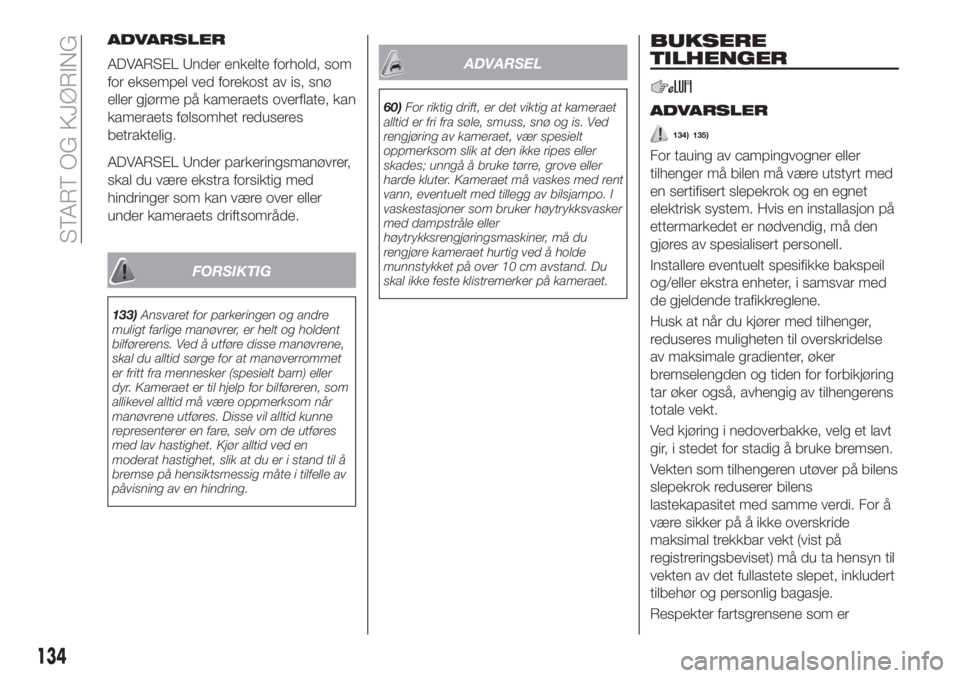

ADVARSLER
ADVARSEL Under enkelte forhold, som
for eksempel ved forekost av is, snø
eller gjørme på kameraets overflate, kan
kameraets følsomhet reduseres
betraktelig.
ADVARSEL Under parkeringsmanøvrer,
skal du være ekstra forsiktig med
hindringer som kan være over eller
under kameraets driftsområde.
FORSIKTIG
133)Ansvaret for parkeringen og andre
muligt farlige manøvrer, er helt og holdent
bilførerens. Ved å utføre disse manøvrene,
skal du alltid sørge for at manøverrommet
er fritt fra mennesker (spesielt barn) eller
dyr. Kameraet er til hjelp for bilføreren, som
allikevel alltid må være oppmerksom når
manøvrene utføres. Disse vil alltid kunne
representerer en fare, selv om de utføres
med lav hastighet. Kjør alltid ved en
moderat hastighet, slik at du er i stand til å
bremse på hensiktsmessig måte i tilfelle av
påvisning av en hindring.
ADVARSEL
60)For riktig drift, er det viktig at kameraet
alltid er fri fra søle, smuss, snø og is. Ved
rengjøring av kameraet, vær spesielt
oppmerksom slik at den ikke ripes eller
skades; unngå å bruke tørre, grove eller
harde kluter. Kameraet må vaskes med rent
vann, eventuelt med tillegg av bilsjampo. I
vaskestasjoner som bruker høytrykksvasker
med dampstråle eller
høytrykksrengjøringsmaskiner, må du
rengjøre kameraet hurtig ved å holde
munnstykket på over 10 cm avstand. Du
skal ikke feste klistremerker på kameraet.
BUKSERE
TILHENGER
ADVARSLER
134) 135)
For tauing av campingvogner eller
tilhenger må bilen må være utstyrt med
en sertifisert slepekrok og en egnet
elektrisk system. Hvis en installasjon på
ettermarkedet er nødvendig, må den
gjøres av spesialisert personell.
Installere eventuelt spesifikke bakspeil
og/eller ekstra enheter, i samsvar med
de gjeldende trafikkreglene.
Husk at når du kjører med tilhenger,
reduseres muligheten til overskridelse
av maksimale gradienter, øker
bremselengden og tiden for forbikjøring
tar øker også, avhengig av tilhengerens
totale vekt.
Ved kjøring i nedoverbakke, velg et lavt
gir, i stedet for stadig å bruke bremsen.
Vekten som tilhengeren utøver på bilens
slepekrok reduserer bilens
lastekapasitet med samme verdi. For å
være sikker på å ikke overskride
maksimal trekkbar vekt (vist på
registreringsbeviset) må du ta hensyn til
vekten av det fullastete slepet, inkludert
tilbehør og personlig bagasje.
Respekter fartsgrensene som er
134
START OG KJØRING
