2019 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

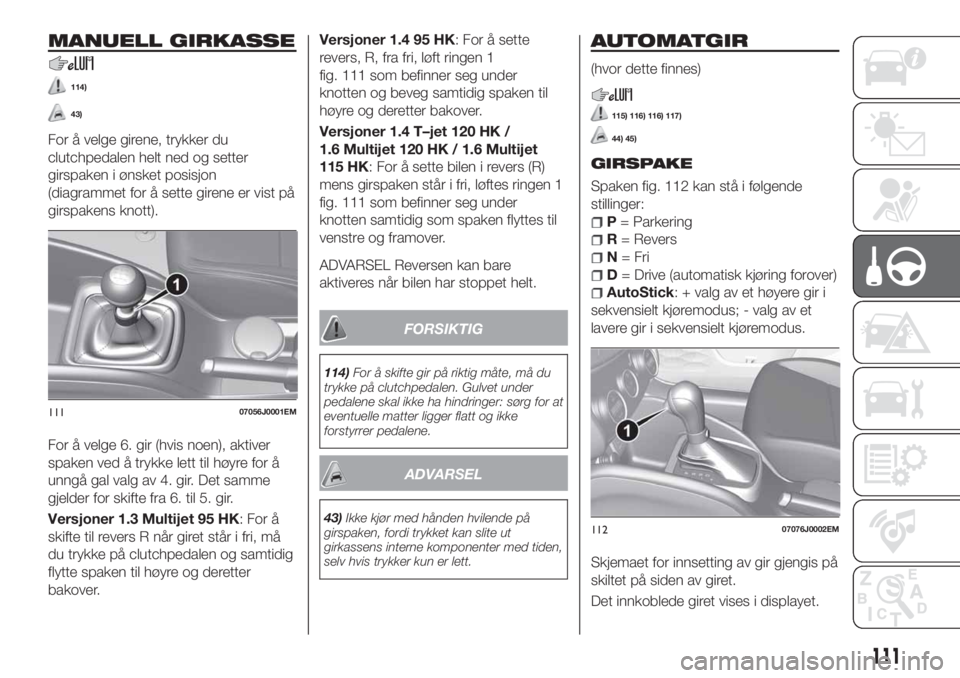

MANUELL GIRKASSE
114)
43)
For å velge girene, trykker du
clutchpedalen helt ned og setter
girspaken i ønsket posisjon
(diagrammet for å sette girene er vist på
girspakens knott).
For å velge 6. gir (hvis noen), aktiver
spaken ved å trykke lett til høyre for å
unngå gal valg av 4. gir. Det samme
gjelder for skifte fra 6. til 5. gir.
Versjoner 1.3 Multijet 95 HK: For å
skifte til revers R når giret står i fri, må
du trykke på clutchpedalen og samtidig
flytte spaken til høyre og deretter
bakover.Versjoner 1.4 95 HK: For å sette
revers, R, fra fri, løft ringen 1
fig. 111 som befinner seg under
knotten og beveg samtidig spaken til
høyre og deretter bakover.
Versjoner 1.4 T–jet 120 HK /
1.6 Multijet 120 HK / 1.6 Multijet
115 HK: For å sette bilen i revers (R)
mens girspaken står i fri, løftes ringen 1
fig. 111 som befinner seg under
knotten samtidig som spaken flyttes til
venstre og framover.
ADVARSEL Reversen kan bare
aktiveres når bilen har stoppet helt.
FORSIKTIG
114)For å skifte gir på riktig måte, må du
trykke på clutchpedalen. Gulvet under
pedalene skal ikke ha hindringer: sørg for at
eventuelle matter ligger flatt og ikke
forstyrrer pedalene.
ADVARSEL
43)Ikke kjør med hånden hvilende på
girspaken, fordi trykket kan slite ut
girkassens interne komponenter med tiden,
selv hvis trykker kun er lett.
AUTOMATGIR
(hvor dette finnes)
115) 116) 116) 117)
44) 45)
GIRSPAKE
Spaken fig. 112 kan stå i følgende
stillinger:
P= Parkering
R= Revers
N= Fri
D= Drive (automatisk kjøring forover)
AutoStick: + valg av et høyere gir i
sekvensielt kjøremodus; - valg av et
lavere gir i sekvensielt kjøremodus.
Skjemaet for innsetting av gir gjengis på
skiltet på siden av giret.
Det innkoblede giret vises i displayet.
11107056J0001EM
11207076J0002EM
111

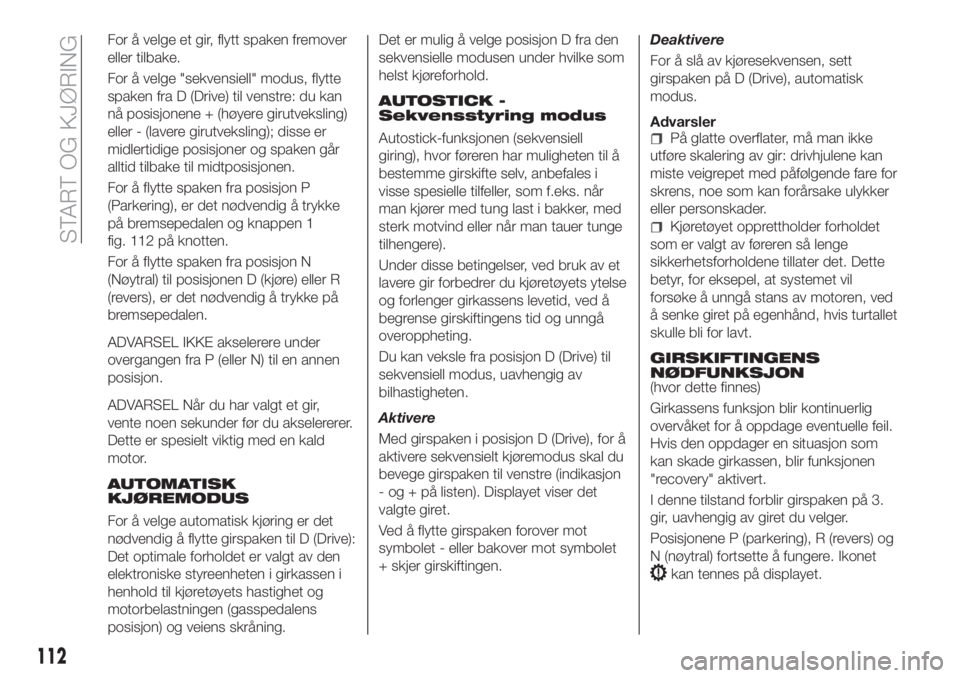

For å velge et gir, flytt spaken fremover
eller tilbake.
For å velge "sekvensiell" modus, flytte
spaken fra D (Drive) til venstre: du kan
nå posisjonene + (høyere girutveksling)
eller - (lavere girutveksling); disse er
midlertidige posisjoner og spaken går
alltid tilbake til midtposisjonen.
For å flytte spaken fra posisjon P
(Parkering), er det nødvendig å trykke
på bremsepedalen og knappen 1
fig. 112 på knotten.
For å flytte spaken fra posisjon N
(Nøytral) til posisjonen D (kjøre) eller R
(revers), er det nødvendig å trykke på
bremsepedalen.
ADVARSEL IKKE akselerere under
overgangen fra P (eller N) til en annen
posisjon.
ADVARSEL Når du har valgt et gir,
vente noen sekunder før du akselererer.
Dette er spesielt viktig med en kald
motor.
AUTOMATISK
KJØREMODUS
For å velge automatisk kjøring er det
nødvendig å flytte girspaken til D (Drive):
Det optimale forholdet er valgt av den
elektroniske styreenheten i girkassen i
henhold til kjøretøyets hastighet og
motorbelastningen (gasspedalens
posisjon) og veiens skråning.Det er mulig å velge posisjon D fra den
sekvensielle modusen under hvilke som
helst kjøreforhold.
AUTOSTICK -
Sekvensstyring modus
Autostick-funksjonen (sekvensiell
giring), hvor føreren har muligheten til å
bestemme girskifte selv, anbefales i
visse spesielle tilfeller, som f.eks. når
man kjører med tung last i bakker, med
sterk motvind eller når man tauer tunge
tilhengere).
Under disse betingelser, ved bruk av et
lavere gir forbedrer du kjøretøyets ytelse
og forlenger girkassens levetid, ved å
begrense girskiftingens tid og unngå
overoppheting.
Du kan veksle fra posisjon D (Drive) til
sekvensiell modus, uavhengig av
bilhastigheten.
Aktivere
Med girspaken i posisjon D (Drive), for å
aktivere sekvensielt kjøremodus skal du
bevege girspaken til venstre (indikasjon
- og + på listen). Displayet viser det
valgte giret.
Ved å flytte girspaken forover mot
symbolet - eller bakover mot symbolet
+ skjer girskiftingen.Deaktivere
For å slå av kjøresekvensen, sett
girspaken på D (Drive), automatisk
modus.
AdvarslerPå glatte overflater, må man ikke
utføre skalering av gir: drivhjulene kan
miste veigrepet med påfølgende fare for
skrens, noe som kan forårsake ulykker
eller personskader.
Kjøretøyet opprettholder forholdet
som er valgt av føreren så lenge
sikkerhetsforholdene tillater det. Dette
betyr, for eksepel, at systemet vil
forsøke å unngå stans av motoren, ved
å senke giret på egenhånd, hvis turtallet
skulle bli for lavt.
GIRSKIFTINGENS
NØDFUNKSJON
(hvor dette finnes)
Girkassens funksjon blir kontinuerlig
overvåket for å oppdage eventuelle feil.
Hvis den oppdager en situasjon som
kan skade girkassen, blir funksjonen
"recovery" aktivert.
I denne tilstand forblir girspaken på 3.
gir, uavhengig av giret du velger.
Posisjonene P (parkering), R (revers) og
N (nøytral) fortsette å fungere. Ikonet
kan tennes på displayet.
112
START OG KJØRING

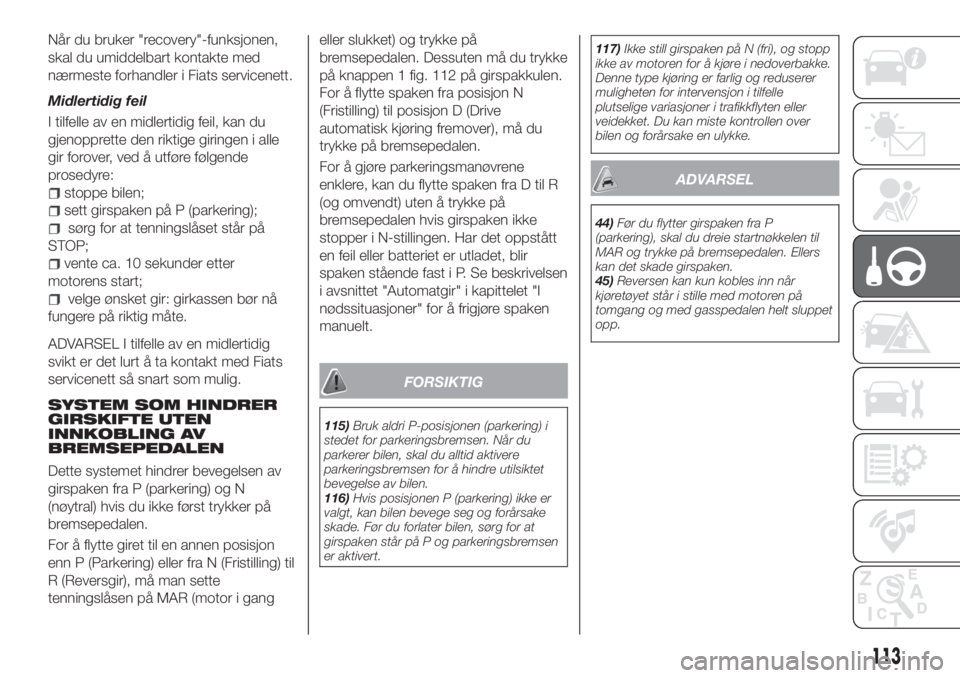

Når du bruker "recovery"-funksjonen,
skal du umiddelbart kontakte med
nærmeste forhandler i Fiats servicenett.
Midlertidig feil
I tilfelle av en midlertidig feil, kan du
gjenopprette den riktige giringen i alle
gir forover, ved å utføre følgende
prosedyre:
stoppe bilen;
sett girspaken på P (parkering);
sørg for at tenningslåset står på
STOP;
vente ca. 10 sekunder etter
motorens start;
velge ønsket gir: girkassen bør nå
fungere på riktig måte.
ADVARSEL I tilfelle av en midlertidig
svikt er det lurt å ta kontakt med Fiats
servicenett så snart som mulig.
SYSTEM SOM HINDRER
GIRSKIFTE UTEN
INNKOBLING AV
BREMSEPEDALEN
Dette systemet hindrer bevegelsen av
girspaken fra P (parkering) og N
(nøytral) hvis du ikke først trykker på
bremsepedalen.
For å flytte giret til en annen posisjon
enn P (Parkering) eller fra N (Fristilling) til
R (Reversgir), må man sette
tenningslåsen på MAR (motor i gangeller slukket) og trykke på
bremsepedalen. Dessuten må du trykke
på knappen 1 fig. 112 på girspakkulen.
For å flytte spaken fra posisjon N
(Fristilling) til posisjon D (Drive
automatisk kjøring fremover), må du
trykke på bremsepedalen.
For å gjøre parkeringsmanøvrene
enklere, kan du flytte spaken fra D til R
(og omvendt) uten å trykke på
bremsepedalen hvis girspaken ikke
stopper i N-stillingen. Har det oppstått
en feil eller batteriet er utladet, blir
spaken stående fast i P. Se beskrivelsen
i avsnittet "Automatgir" i kapittelet "I
nødssituasjoner" for å frigjøre spaken
manuelt.
FORSIKTIG
115)Bruk aldri P-posisjonen (parkering) i
stedet for parkeringsbremsen. Når du
parkerer bilen, skal du alltid aktivere
parkeringsbremsen for å hindre utilsiktet
bevegelse av bilen.
116)Hvis posisjonen P (parkering) ikke er
valgt, kan bilen bevege seg og forårsake
skade. Før du forlater bilen, sørg for at
girspaken står på P og parkeringsbremsen
er aktivert.117)Ikke still girspaken på N (fri), og stopp
ikke av motoren for å kjøre i nedoverbakke.
Denne type kjøring er farlig og reduserer
muligheten for intervensjon i tilfelle
plutselige variasjoner i trafikkflyten eller
veidekket. Du kan miste kontrollen over
bilen og forårsake en ulykke.
ADVARSEL
44)Før du flytter girspaken fra P
(parkering), skal du dreie startnøkkelen til
MAR og trykke på bremsepedalen. Ellers
kan det skade girspaken.
45)Reversen kan kun kobles inn når
kjøretøyet står i stille med motoren på
tomgang og med gasspedalen helt sluppet
opp.
113

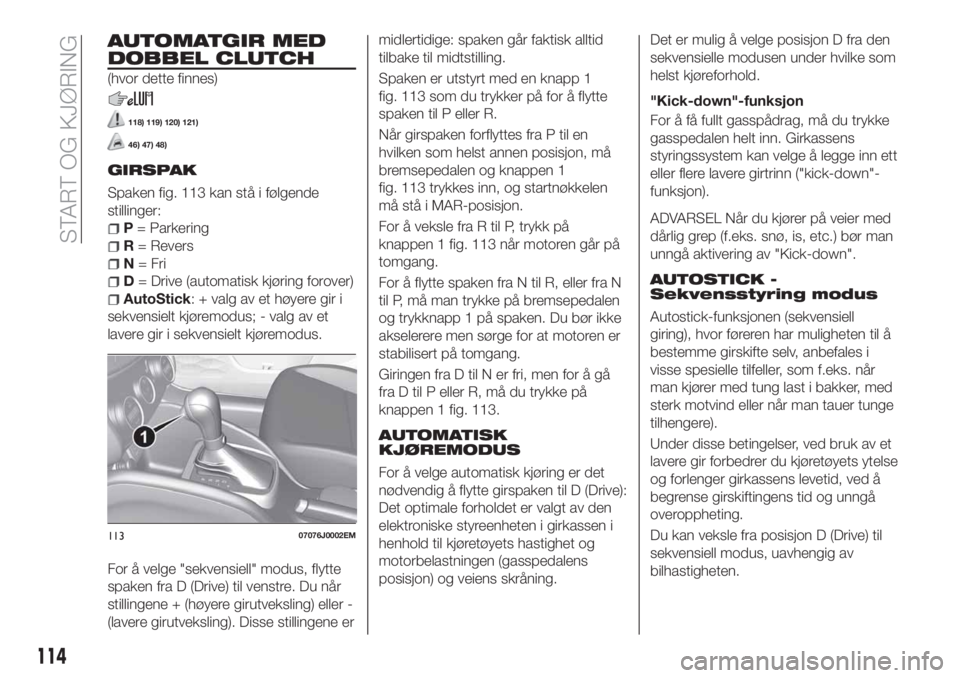

AUTOMATGIR MED
DOBBEL CLUTCH
(hvor dette finnes)
118) 119) 120) 121)
46) 47) 48)
GIRSPAK
Spaken fig. 113 kan stå i følgende
stillinger:
P= Parkering
R= Revers
N= Fri
D= Drive (automatisk kjøring forover)
AutoStick: + valg av et høyere gir i
sekvensielt kjøremodus; - valg av et
lavere gir i sekvensielt kjøremodus.
For å velge "sekvensiell" modus, flytte
spaken fra D (Drive) til venstre. Du når
stillingene + (høyere girutveksling) eller -
(lavere girutveksling). Disse stillingene ermidlertidige: spaken går faktisk alltid
tilbake til midtstilling.
Spaken er utstyrt med en knapp 1
fig. 113 som du trykker på for å flytte
spaken til P eller R.
Når girspaken forflyttes fra P til en
hvilken som helst annen posisjon, må
bremsepedalen og knappen 1
fig. 113 trykkes inn, og startnøkkelen
må stå i MAR-posisjon.
For å veksle fra R til P, trykk på
knappen 1 fig. 113 når motoren går på
tomgang.
For å flytte spaken fra N til R, eller fra N
til P, må man trykke på bremsepedalen
og trykknapp 1 på spaken. Du bør ikke
akselerere men sørge for at motoren er
stabilisert på tomgang.
Giringen fra D til N er fri, men for å gå
fra D til P eller R, må du trykke på
knappen 1 fig. 113.
AUTOMATISK
KJØREMODUS
For å velge automatisk kjøring er det
nødvendig å flytte girspaken til D (Drive):
Det optimale forholdet er valgt av den
elektroniske styreenheten i girkassen i
henhold til kjøretøyets hastighet og
motorbelastningen (gasspedalens
posisjon) og veiens skråning.Det er mulig å velge posisjon D fra den
sekvensielle modusen under hvilke som
helst kjøreforhold.
"Kick-down"-funksjon
For å få fullt gasspådrag, må du trykke
gasspedalen helt inn. Girkassens
styringssystem kan velge å legge inn ett
eller flere lavere girtrinn ("kick-down"-
funksjon).
ADVARSEL Når du kjører på veier med
dårlig grep (f.eks. snø, is, etc.) bør man
unngå aktivering av "Kick-down".
AUTOSTICK -
Sekvensstyring modus
Autostick-funksjonen (sekvensiell
giring), hvor føreren har muligheten til å
bestemme girskifte selv, anbefales i
visse spesielle tilfeller, som f.eks. når
man kjører med tung last i bakker, med
sterk motvind eller når man tauer tunge
tilhengere).
Under disse betingelser, ved bruk av et
lavere gir forbedrer du kjøretøyets ytelse
og forlenger girkassens levetid, ved å
begrense girskiftingens tid og unngå
overoppheting.
Du kan veksle fra posisjon D (Drive) til
sekvensiell modus, uavhengig av
bilhastigheten.
11307076J0002EM
114
START OG KJØRING

Aktivere
Med girspaken i posisjon D (Drive), for å
aktivere sekvensielt kjøremodus skal du
bevege girspaken til venstre (indikasjon
- og + på listen). Displayet viser det
valgte giret. Ved å flytte girspaken
forover mot symbolet - eller bakover
mot symbolet + skjer girskiftingen.
Deaktivere
For å slå av kjøresekvensen, sett
girspaken på D (Drive), automatisk
modus.
STARTE MOTOREN
Motoren skal startes kun med
girspaken i P eller i N.
Når motoren startes vil det befinne seg i
N eller P (denne siste tilsvarer fri, men
bilen har hjulene blokkert mekanisk).
BEVEGE BILEN
For å bevege kjøretøyet, flytt girspaken
fra posisjon P til den ønskede
posisjonen (D, R eller i "Sekvensiell
modus") mens du trykker inn
bremsepedalen. Displayet viser det
valgte giret.
Når du slipper bremsepedalen, vil bilen
begynne å bevege seg fremover eller
tilbake, så snart manøveren blir aktivert
(krypkjøring). I dette tilfellet er det ikke
nødvendig å trykke på gasspedalen.
ADVARSEL Tilstand med brist på
overensstemmelse mellom valgt gir (er
vist på skjermen) og girspakens faktiske
posisjon indikeres av at bokstaven som
tilsvarer posisjonen på spaken blinker
(et piplyd vil også høres). Denne
tilstanden er ikke tegn på funksjonsfeil,
men bare som en forespørsel fra
systemet for gjentagelse av manøveren.
BLOKKERING AV
VEKSELVALG
Dette systemet hindrer bevegelsen av
girspaken fra P (parkering) eller N
(nøytral) hvis du ikke først trykker på
bremsepedalen. Med startanordningen
på MAR (motoren i gang eller slått fra):
for å flytte spaken til en annen
posisjon enn P (parkering), eller fra N til
R, er det nødvendig å trykke på
bremsepedalen og knappen 1
på girspakens knott.
for å flytte spaken fra posisjon N til
posisjonen D er det nødvendig å trykke
på bremsepedalen.
I tilfelle av svikt eller med utladet
bilbatteri, forblir spaken blokkert i
posisjon P. For å låse opp spaken
manuelt, se avsnittet "Automatgir med
dobbel clutch - spak ulåst" i kapittelet "I
nødssituasjoner".
AVSTENGING BIL
Versjoner utstyrt med mekanisk
nøkkel: denne funksjonen krever at du
plasserer girspaken på P (parkering) før
du kan ta ut startnøkkelen ur
tenningslåset. Hvis bilbatteriet er
utladet, forblir tenningsnøkkelen låst i
sitt sete, hvis den er satt inn. For å
fjerne nøkkelen mekanisk, se
beskrivelsen i avsnittet "Automatisk
girkasse med dobbel clutch - fjerne
nøkkelen" i kapitlet "I nødssituasjoner".
Versjoner med Start/Stop-systemet:
hvis du vil slå av motoren, må du først
stoppe bilen ved å trykke tilstrekkelig på
bremsepedalen. Motoren slås ikke av
hvis ikke trykket er tilstrekkelig. Denne
egenskapen kan utnyttes hvis man
under spesielle trafikkforhold ikke
ønsker å slå av motoren.
FUNKSJON "RECOVERY"
Etter en feil på girspaken kan en
melding bli vist på instrumentpanelets
display for å anbefale føreren å fortsette
kjøringen uten å flytte spaken til
posisjon P. I dette tilfelle vil girkassen
fortsatt fungere i gir forover (med
redusert yteevne), men også i R eller N.
Når giret derimot er satt i P eller etter at
kjøretøyet er slått av, vil det ikke lenger
være mulig å velge hverken R eller noe
gir forover. I dette tilfellet, henvend deg
til Fiats servicenett.
115

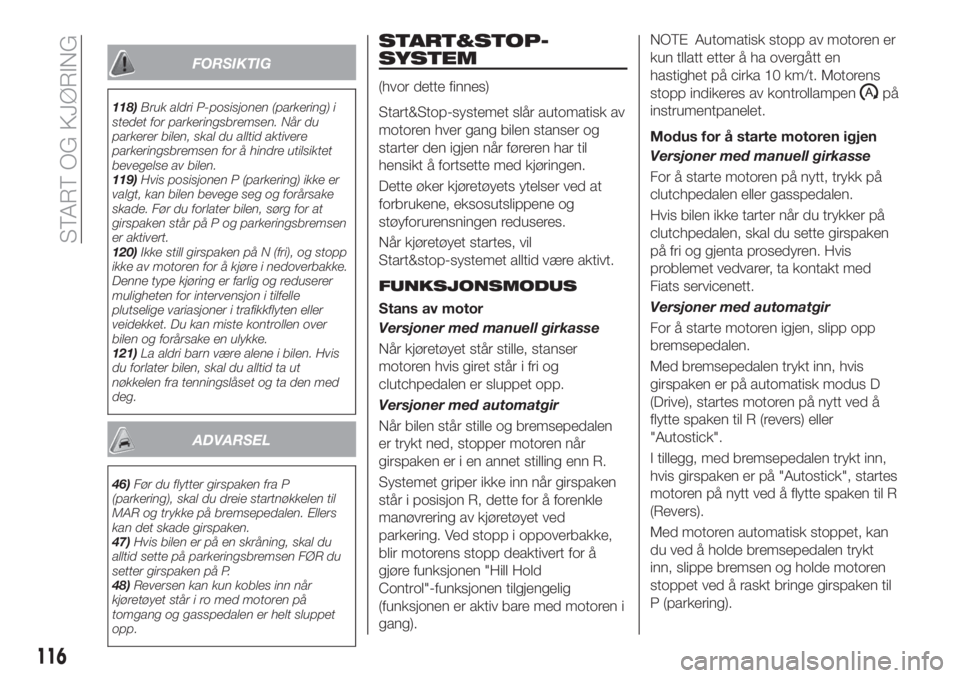

FORSIKTIG
118)Bruk aldri P-posisjonen (parkering) i
stedet for parkeringsbremsen. Når du
parkerer bilen, skal du alltid aktivere
parkeringsbremsen for å hindre utilsiktet
bevegelse av bilen.
119)Hvis posisjonen P (parkering) ikke er
valgt, kan bilen bevege seg og forårsake
skade. Før du forlater bilen, sørg for at
girspaken står på P og parkeringsbremsen
er aktivert.
120)Ikke still girspaken på N (fri), og stopp
ikke av motoren for å kjøre i nedoverbakke.
Denne type kjøring er farlig og reduserer
muligheten for intervensjon i tilfelle
plutselige variasjoner i trafikkflyten eller
veidekket. Du kan miste kontrollen over
bilen og forårsake en ulykke.
121)La aldri barn være alene i bilen. Hvis
du forlater bilen, skal du alltid ta ut
nøkkelen fra tenningslåset og ta den med
deg.
ADVARSEL
46)Før du flytter girspaken fra P
(parkering), skal du dreie startnøkkelen til
MAR og trykke på bremsepedalen. Ellers
kan det skade girspaken.
47)Hvis bilen er på en skråning, skal du
alltid sette på parkeringsbremsen FØR du
setter girspaken på P.
48)Reversen kan kun kobles inn når
kjøretøyet står i ro med motoren på
tomgang og gasspedalen er helt sluppet
opp.
START&STOP-
SYSTEM
(hvor dette finnes)
Start&Stop-systemet slår automatisk av
motoren hver gang bilen stanser og
starter den igjen når føreren har til
hensikt å fortsette med kjøringen.
Dette øker kjøretøyets ytelser ved at
forbrukene, eksosutslippene og
støyforurensningen reduseres.
Når kjøretøyet startes, vil
Start&stop-systemet alltid være aktivt.
FUNKSJONSMODUS
Stans av motor
Versjoner med manuell girkasse
Når kjøretøyet står stille, stanser
motoren hvis giret står i fri og
clutchpedalen er sluppet opp.
Versjoner med automatgir
Når bilen står stille og bremsepedalen
er trykt ned, stopper motoren når
girspaken er i en annet stilling enn R.
Systemet griper ikke inn når girspaken
står i posisjon R, dette for å forenkle
manøvrering av kjøretøyet ved
parkering. Ved stopp i oppoverbakke,
blir motorens stopp deaktivert for å
gjøre funksjonen "Hill Hold
Control"-funksjonen tilgjengelig
(funksjonen er aktiv bare med motoren i
gang).
NOTE Automatisk stopp av motoren er
kun tllatt etter å ha overgått en
hastighet på cirka 10 km/t. Motorens
stopp indikeres av kontrollampen
på
instrumentpanelet.
Modus for å starte motoren igjen
Versjoner med manuell girkasse
For å starte motoren på nytt, trykk på
clutchpedalen eller gasspedalen.
Hvis bilen ikke tarter når du trykker på
clutchpedalen, skal du sette girspaken
på fri og gjenta prosedyren. Hvis
problemet vedvarer, ta kontakt med
Fiats servicenett.
Versjoner med automatgir
For å starte motoren igjen, slipp opp
bremsepedalen.
Med bremsepedalen trykt inn, hvis
girspaken er på automatisk modus D
(Drive), startes motoren på nytt ved å
flytte spaken til R (revers) eller
"Autostick".
I tillegg, med bremsepedalen trykt inn,
hvis girspaken er på "Autostick", startes
motoren på nytt ved å flytte spaken til R
(Revers).
Med motoren automatisk stoppet, kan
du ved å holde bremsepedalen trykt
inn, slippe bremsen og holde motoren
stoppet ved å raskt bringe girspaken til
P (parkering).
116

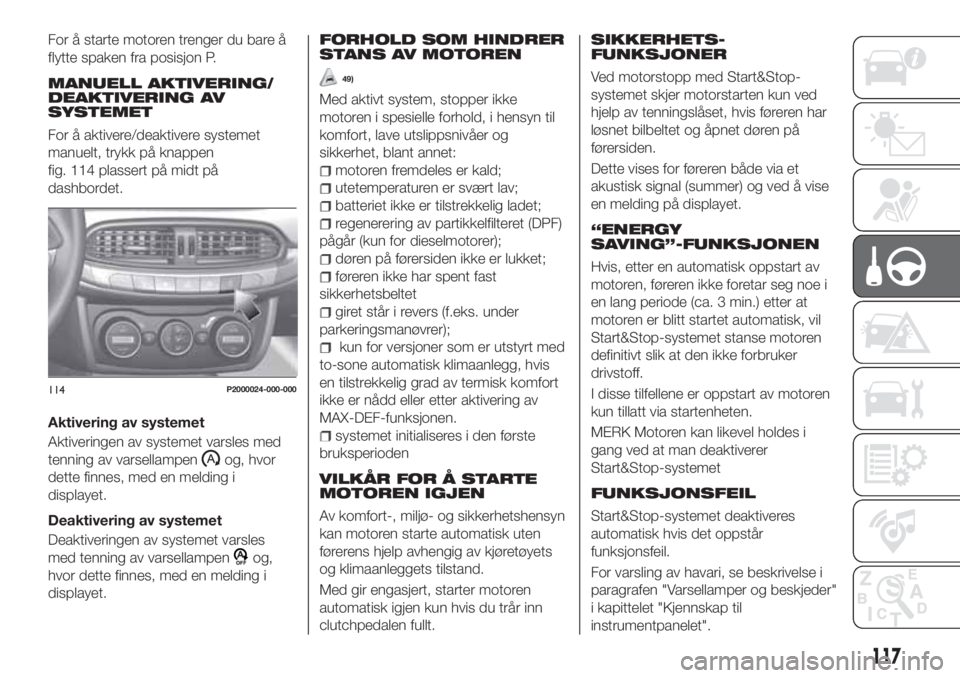

START OG KJØRING

For å starte motoren trenger du bare å
flytte spaken fra posisjon P.
MANUELL AKTIVERING/
DEAKTIVERING AV
SYSTEMET
For å aktivere/deaktivere systemet
manuelt, trykk på knappen
fig. 114 plassert på midt på
dashbordet.
Aktivering av systemet
Aktiveringen av systemet varsles med
tenning av varsellampen
og, hvor
dette finnes, med en melding i
displayet.
Deaktivering av systemet
Deaktiveringen av systemet varsles
med tenning av varsellampen
og,
hvor dette finnes, med en melding i
displayet.
FORHOLD SOM HINDRER
STANS AV MOTOREN
49)
Med aktivt system, stopper ikke
motoren i spesielle forhold, i hensyn til
komfort, lave utslippsnivåer og
sikkerhet, blant annet:
motoren fremdeles er kald;
utetemperaturen er svært lav;
batteriet ikke er tilstrekkelig ladet;
regenerering av partikkelfilteret (DPF)
pågår (kun for dieselmotorer);
døren på førersiden ikke er lukket;
føreren ikke har spent fast
sikkerhetsbeltet
giret står i revers (f.eks. under
parkeringsmanøvrer);
kun for versjoner som er utstyrt med
to-sone automatisk klimaanlegg, hvis
en tilstrekkelig grad av termisk komfort
ikke er nådd eller etter aktivering av
MAX-DEF-funksjonen.
systemet initialiseres i den første
bruksperioden
VILKÅR FOR Å STARTE
MOTOREN IGJEN
Av komfort-, miljø- og sikkerhetshensyn
kan motoren starte automatisk uten
førerens hjelp avhengig av kjøretøyets
og klimaanleggets tilstand.
Med gir engasjert, starter motoren
automatisk igjen kun hvis du trår inn
clutchpedalen fullt.
SIKKERHETS-
FUNKSJONER
Ved motorstopp med Start&Stop-
systemet skjer motorstarten kun ved
hjelp av tenningslåset, hvis føreren har
løsnet bilbeltet og åpnet døren på
førersiden.
Dette vises for føreren både via et
akustisk signal (summer) og ved å vise
en melding på displayet.
“ENERGY
SAVING”-FUNKSJONEN
Hvis, etter en automatisk oppstart av
motoren, føreren ikke foretar seg noe i
en lang periode (ca. 3 min.) etter at
motoren er blitt startet automatisk, vil
Start&Stop-systemet stanse motoren
definitivt slik at den ikke forbruker
drivstoff.
I disse tilfellene er oppstart av motoren
kun tillatt via startenheten.
MERK Motoren kan likevel holdes i
gang ved at man deaktiverer
Start&Stop-systemet
FUNKSJONSFEIL
Start&Stop-systemet deaktiveres
automatisk hvis det oppstår
funksjonsfeil.
For varsling av havari, se beskrivelse i
paragrafen "Varsellamper og beskjeder"
i kapittelet "Kjennskap til
instrumentpanelet".
114P2000024-000-000
117

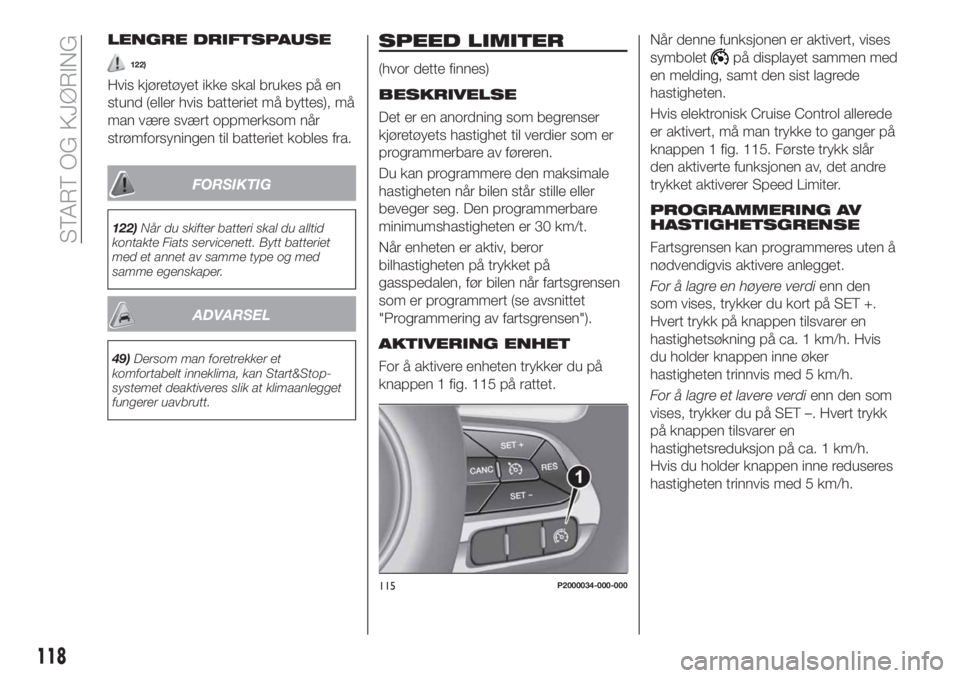

LENGRE DRIFTSPAUSE
122)
Hvis kjøretøyet ikke skal brukes på en
stund (eller hvis batteriet må byttes), må
man være svært oppmerksom når
strømforsyningen til batteriet kobles fra.
FORSIKTIG
122)Når du skifter batteri skal du alltid
kontakte Fiats servicenett. Bytt batteriet
med et annet av samme type og med
samme egenskaper.
ADVARSEL
49)Dersom man foretrekker et
komfortabelt inneklima, kan Start&Stop-
systemet deaktiveres slik at klimaanlegget
fungerer uavbrutt.
SPEED LIMITER
(hvor dette finnes)
BESKRIVELSE
Det er en anordning som begrenser
kjøretøyets hastighet til verdier som er
programmerbare av føreren.
Du kan programmere den maksimale
hastigheten når bilen står stille eller
beveger seg. Den programmerbare
minimumshastigheten er 30 km/t.
Når enheten er aktiv, beror
bilhastigheten på trykket på
gasspedalen, før bilen når fartsgrensen
som er programmert (se avsnittet
"Programmering av fartsgrensen").
AKTIVERING ENHET
For å aktivere enheten trykker du på
knappen 1 fig. 115 på rattet.Når denne funksjonen er aktivert, vises
symbolet
på displayet sammen med
en melding, samt den sist lagrede
hastigheten.
Hvis elektronisk Cruise Control allerede
er aktivert, må man trykke to ganger på
knappen 1 fig. 115. Første trykk slår
den aktiverte funksjonen av, det andre
trykket aktiverer Speed Limiter.
PROGRAMMERING AV
HASTIGHETSGRENSE
Fartsgrensen kan programmeres uten å
nødvendigvis aktivere anlegget.
For å lagre en høyere verdienn den
som vises, trykker du kort på SET +.
Hvert trykk på knappen tilsvarer en
hastighetsøkning på ca. 1 km/h. Hvis
du holder knappen inne øker
hastigheten trinnvis med 5 km/h.
For å lagre et lavere verdienn den som
vises, trykker du på SET –. Hvert trykk
på knappen tilsvarer en
hastighetsreduksjon på ca. 1 km/h.
Hvis du holder knappen inne reduseres
hastigheten trinnvis med 5 km/h.
115P2000034-000-000
118
START OG KJØRING
