2019 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

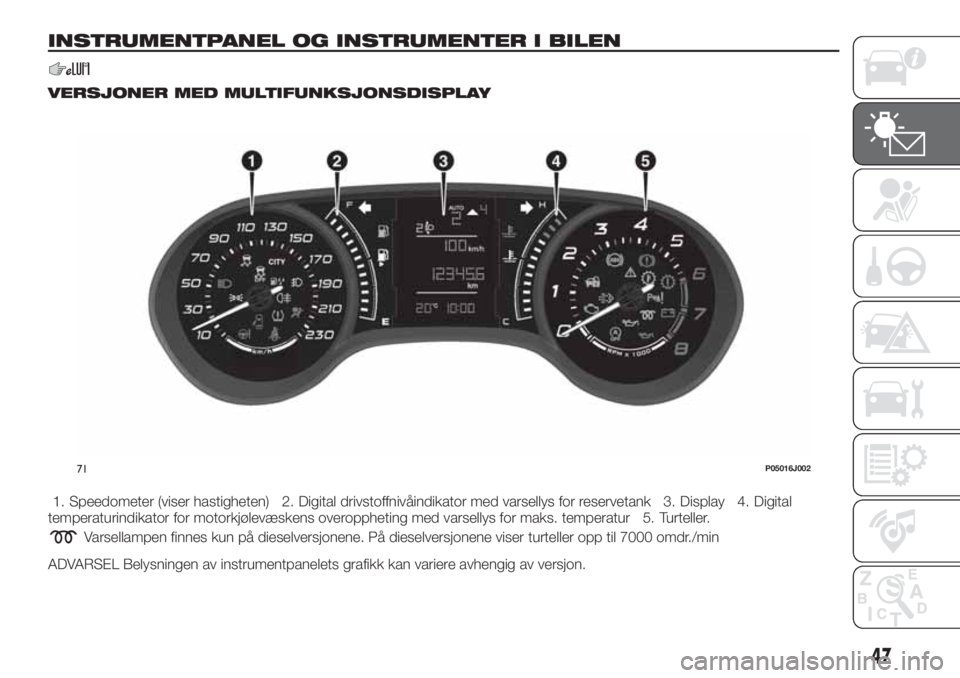

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
VERSJONER MED MULTIFUNKSJONSDISPLAY
1. Speedometer (viser hastigheten) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display 4. Digital
temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene. På dieselversjonene viser turteller opp til 7000 omdr./min
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
71P05016J002
47

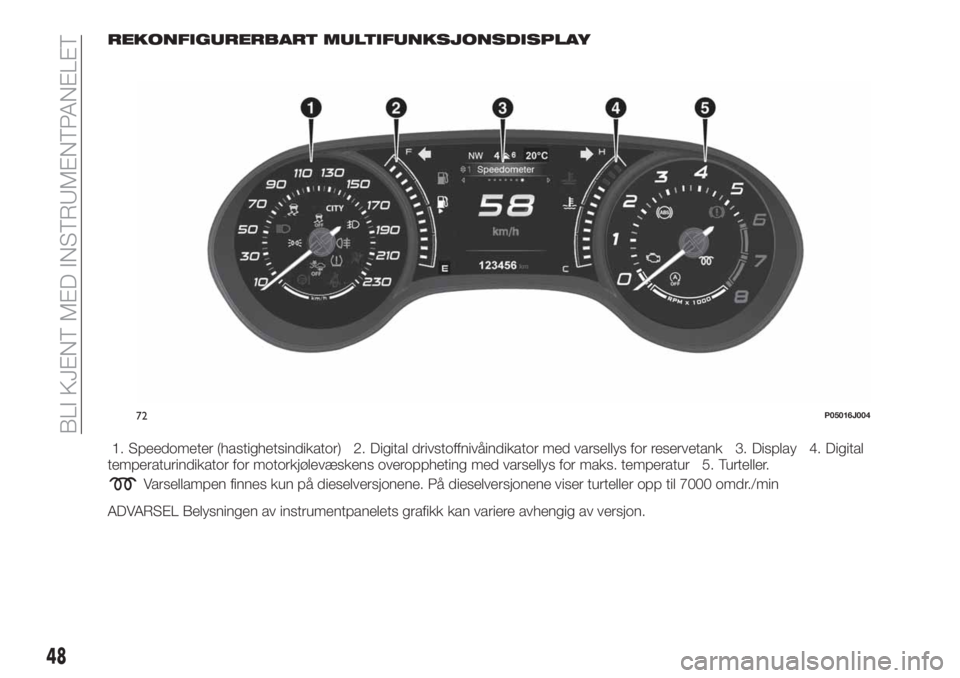

REKONFIGURERBART MULTIFUNKSJONSDISPLAY
1. Speedometer (hastighetsindikator) 2. Digital drivstoffnivåindikator med varsellys for reservetank 3. Display 4. Digital
temperaturindikator for motorkjølevæskens overoppheting med varsellys for maks. temperatur 5. Turteller.
Varsellampen finnes kun på dieselversjonene. På dieselversjonene viser turteller opp til 7000 omdr./min
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
72P05016J004
48
BLI KJENT MED INSTRUMENTPANELET

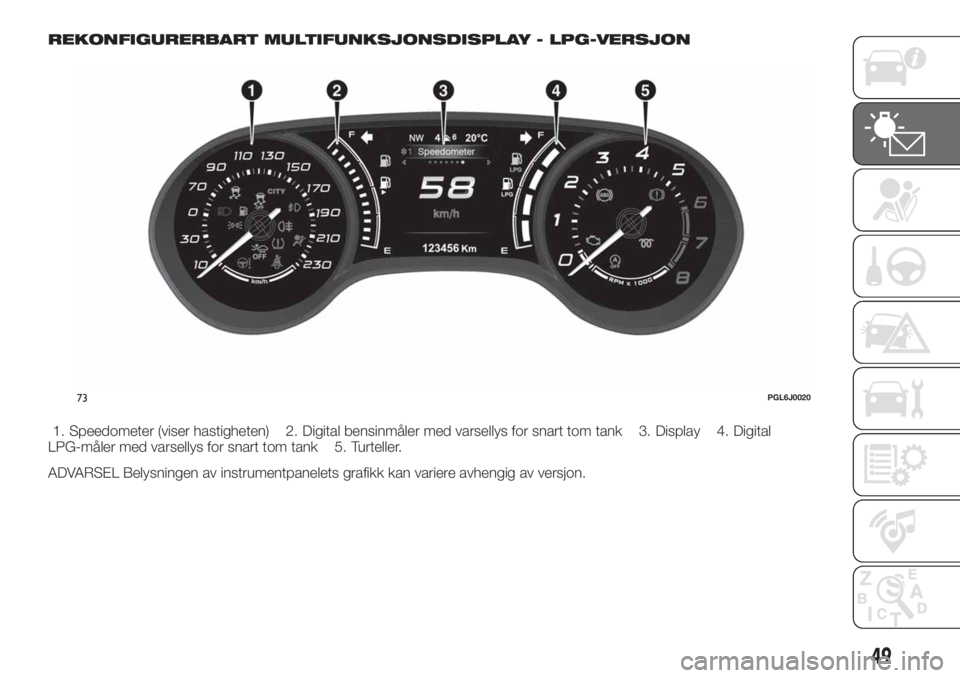

REKONFIGURERBART MULTIFUNKSJONSDISPLAY - LPG-VERSJON
1. Speedometer (viser hastigheten) 2. Digital bensinmåler med varsellys for snart tom tank 3. Display 4. Digital
LPG-måler med varsellys for snart tom tank 5. Turteller.
ADVARSEL Belysningen av instrumentpanelets grafikk kan variere avhengig av versjon.
73PGL6J0020
49

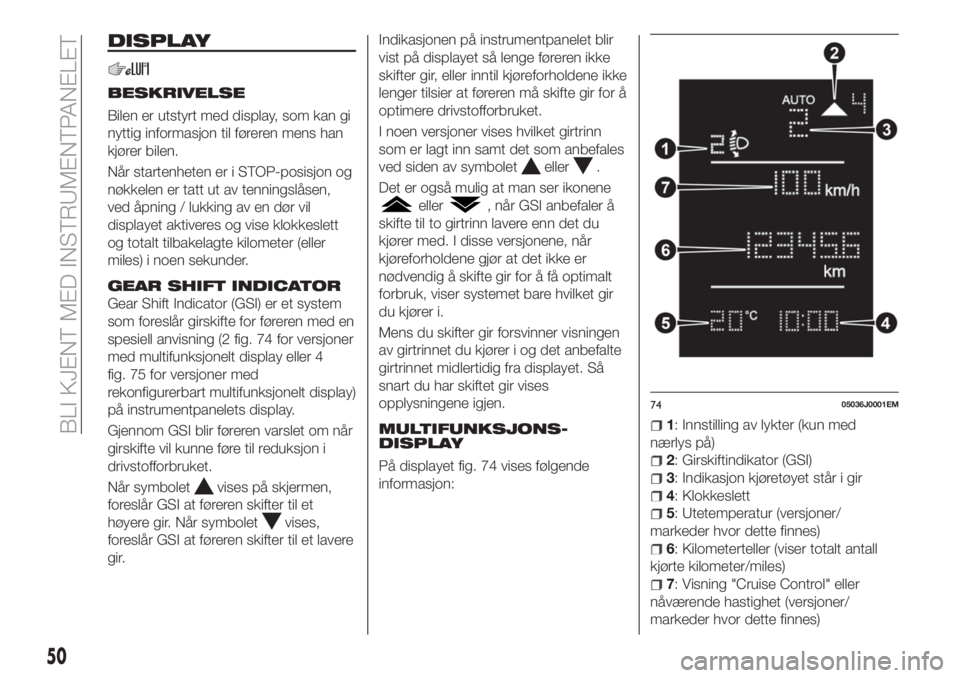

DISPLAY
BESKRIVELSE
Bilen er utstyrt med display, som kan gi
nyttig informasjon til føreren mens han
kjører bilen.
Når startenheten er i STOP-posisjon og
nøkkelen er tatt ut av tenningslåsen,
ved åpning / lukking av en dør vil
displayet aktiveres og vise klokkeslett
og totalt tilbakelagte kilometer (eller
miles) i noen sekunder.
GEAR SHIFT INDICATOR
Gear Shift Indicator (GSI) er et system
som foreslår girskifte for føreren med en
spesiell anvisning (2 fig. 74 for versjoner
med multifunksjonelt display eller 4
fig. 75 for versjoner med
rekonfigurerbart multifunksjonelt display)
på instrumentpanelets display.
Gjennom GSI blir føreren varslet om når
girskifte vil kunne føre til reduksjon i
drivstofforbruket.
Når symbolet
vises på skjermen,
foreslår GSI at føreren skifter til et
høyere gir. Når symbolet
vises,
foreslår GSI at føreren skifter til et lavere
gir.Indikasjonen på instrumentpanelet blir
vist på displayet så lenge føreren ikke
skifter gir, eller inntil kjøreforholdene ikke
lenger tilsier at føreren må skifte gir for å
optimere drivstofforbruket.
I noen versjoner vises hvilket girtrinn
som er lagt inn samt det som anbefales
ved siden av symbolet
eller.
Det er også mulig at man ser ikonene
eller, når GSI anbefaler å
skifte til to girtrinn lavere enn det du
kjører med. I disse versjonene, når
kjøreforholdene gjør at det ikke er
nødvendig å skifte gir for å få optimalt
forbruk, viser systemet bare hvilket gir
du kjører i.
Mens du skifter gir forsvinner visningen
av girtrinnet du kjører i og det anbefalte
girtrinnet midlertidig fra displayet. Så
snart du har skiftet gir vises
opplysningene igjen.
MULTIFUNKSJONS-
DISPLAY
På displayet fig. 74 vises følgende
informasjon:
1: Innstilling av lykter (kun med
nærlys på)
2: Girskiftindikator (GSI)
3: Indikasjon kjøretøyet står i gir
4: Klokkeslett
5: Utetemperatur (versjoner/
markeder hvor dette finnes)
6: Kilometerteller (viser totalt antall
kjørte kilometer/miles)
7: Visning "Cruise Control" eller
nåværende hastighet (versjoner/
markeder hvor dette finnes)
7405036J0001EM
50
BLI KJENT MED INSTRUMENTPANELET

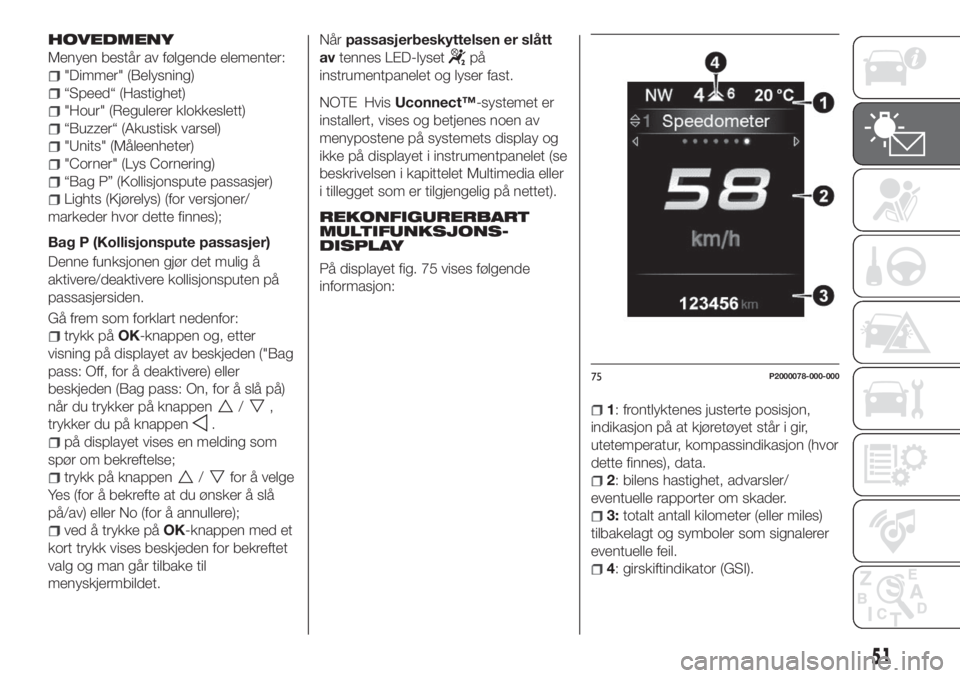

HOVEDMENY
Menyen består av følgende elementer:
"Dimmer" (Belysning)
“Speed“ (Hastighet)
"Hour" (Regulerer klokkeslett)
“Buzzer“ (Akustisk varsel)
"Units" (Måleenheter)
"Corner" (Lys Cornering)
“Bag P” (Kollisjonspute passasjer)
Lights (Kjørelys) (for versjoner/
markeder hvor dette finnes);
Bag P (Kollisjonspute passasjer)
Denne funksjonen gjør det mulig å
aktivere/deaktivere kollisjonsputen på
passasjersiden.
Gå frem som forklart nedenfor:
trykk påOK-knappen og, etter
visning på displayet av beskjeden ("Bag
pass: Off, for å deaktivere) eller
beskjeden (Bag pass: On, for å slå på)
når du trykker på knappen
/,
trykker du på knappen
.
på displayet vises en melding som
spør om bekreftelse;
trykk på knappen/for å velge
Yes (for å bekrefte at du ønsker å slå
på/av) eller No (for å annullere);
ved å trykke påOK-knappen med et
kort trykk vises beskjeden for bekreftet
valg og man går tilbake til
menyskjermbildet.Nårpassasjerbeskyttelsen er slått
avtennes LED-lyset
på
instrumentpanelet og lyser fast.
NOTE HvisUconnect™-systemet er
installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
REKONFIGURERBART
MULTIFUNKSJONS-
DISPLAY
På displayet fig. 75 vises følgende
informasjon:
1: frontlyktenes justerte posisjon,
indikasjon på at kjøretøyet står i gir,
utetemperatur, kompassindikasjon (hvor
dette finnes), data.
2: bilens hastighet, advarsler/
eventuelle rapporter om skader.
3:totalt antall kilometer (eller miles)
tilbakelagt og symboler som signalerer
eventuelle feil.
4: girskiftindikator (GSI).
75P2000078-000-000
51

HOVEDMENY
Menyen består av følgende elementer:
TRIP
GSI
VEHICLE INFO
DRIVER ASSIST
AUDIO (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
PHONE (funksjon som er tilgjengelig i
de versjoner og markeder hvor denne
finnes)
NAVIGATION (funksjon som er
tilgjengelig i de versjoner og markeder
hvor denne finnes)
ALERTS
VEHICLE SETUP
Vehicle Setup
Dette menyvalget lar deg endre
innstillingene for:
Display
Units;
Clock & Date
Safety
Safety & Assistance;
Lights
Doors & Locks.
Display
Ved å velge "Display" kan du få tilgang
til innstillinger/opplysninger om: “Display
Setup”, “Language”, “See phone”
(tilgjengelig i versjoner og markeder
hvor dette finnes), “See navigation”(tilgjengelig i versjoner og markeder
hvor dette finnes), “Trip B automatic
reset”, “Display brightness”.
Units
Ved å velge "Units" du kan velge
måleenhet blant følgende alternativer:
"Imperial", "Metric", "Customised".
Clock & Date
Når du velger alternativet "Clock &
Date" kan du gjøre følgende justeringer:
"Set time", "Mode", "Set date".
Safety
Når du velger alternativet "Security" kan
du gjøre følgende justeringer:
"Passenger AIRBAG", "Speed beep",
"Seat belt buzzer".
Justeringen "Passenger AIRBAG"
muliggjør aktivering/deaktivering av
kollisjonsputen på passasjersiden.
Passasjervern deaktivert: lysdioden
på instrumentpanelet lyser.
Safety & Assistance
ved å velge fanen "Safety &
Assistance", er det mulig å foreta
følgende reguleringer: Rain Sensing
Wipers, Buzzer volume, Brake Control,
Brake C. Sensivity. Park Assist, Park
Assist. Vol.Lights
Når du velger alternativet "Lights" kan
du gjøre følgende justeringer: "Courtesy
lights", "Day lights", "Cornering lights",
"Headlamp sensor","Follow me home".
Doors & Locks
Når du velger alternativet "Doors &
Locks" kan du gjøre følgende
justeringer: "Autoclose", "Flash Lights
w/Lock", "Aut. Unl. on Exit".
NOTE HvisUconnect™-systemet er
installert, vises og betjenes noen av
menypostene på systemets display og
ikke på displayet i instrumentpanelet (se
beskrivelsen i kapittelet Multimedia eller
i tillegget som er tilgjengelig på nettet).
52
BLI KJENT MED INSTRUMENTPANELET

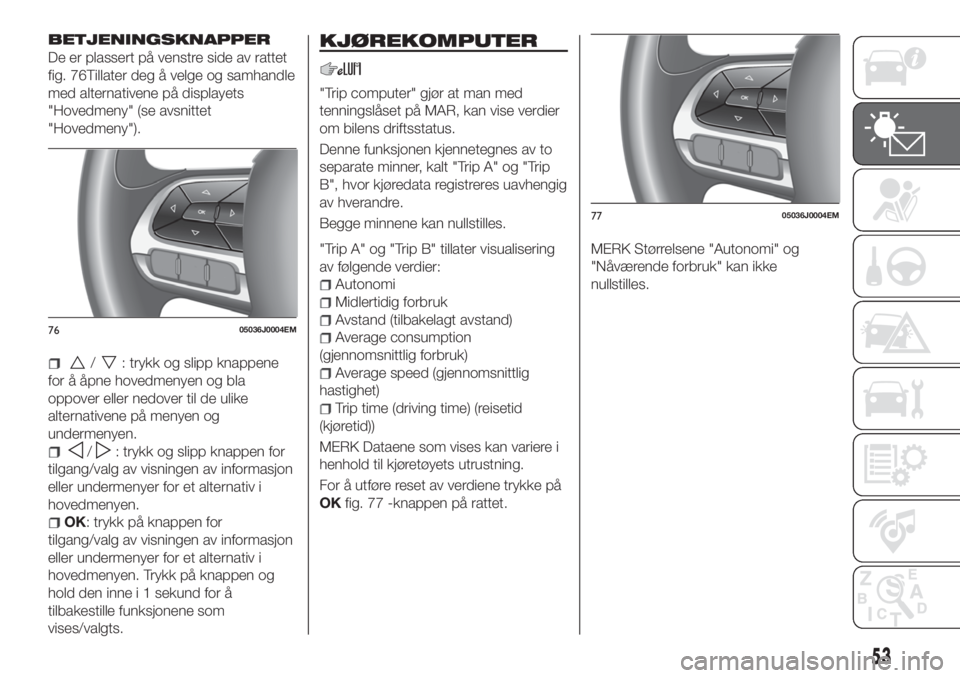

BETJENINGSKNAPPER
De er plassert på venstre side av rattet
fig. 76Tillater deg å velge og samhandle
med alternativene på displayets
"Hovedmeny" (se avsnittet
"Hovedmeny").
/: trykk og slipp knappene
for å åpne hovedmenyen og bla
oppover eller nedover til de ulike
alternativene på menyen og
undermenyen.
/: trykk og slipp knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen.
OK: trykk på knappen for
tilgang/valg av visningen av informasjon
eller undermenyer for et alternativ i
hovedmenyen. Trykk på knappen og
hold den inne i 1 sekund for å
tilbakestille funksjonene som
vises/valgts.
KJØREKOMPUTER
"Trip computer" gjør at man med
tenningslåset på MAR, kan vise verdier
om bilens driftsstatus.
Denne funksjonen kjennetegnes av to
separate minner, kalt "Trip A" og "Trip
B", hvor kjøredata registreres uavhengig
av hverandre.
Begge minnene kan nullstilles.
"Trip A" og "Trip B" tillater visualisering
av følgende verdier:
Autonomi
Midlertidig forbruk
Avstand (tilbakelagt avstand)
Average consumption
(gjennomsnittlig forbruk)
Average speed (gjennomsnittlig
hastighet)
Trip time (driving time) (reisetid
(kjøretid))
MERK Dataene som vises kan variere i
henhold til kjøretøyets utrustning.
For å utføre reset av verdiene trykke på
OKfig. 77 -knappen på rattet.MERK Størrelsene "Autonomi" og
"Nåværende forbruk" kan ikke
nullstilles.
7605036J0004EM
7705036J0004EM
53

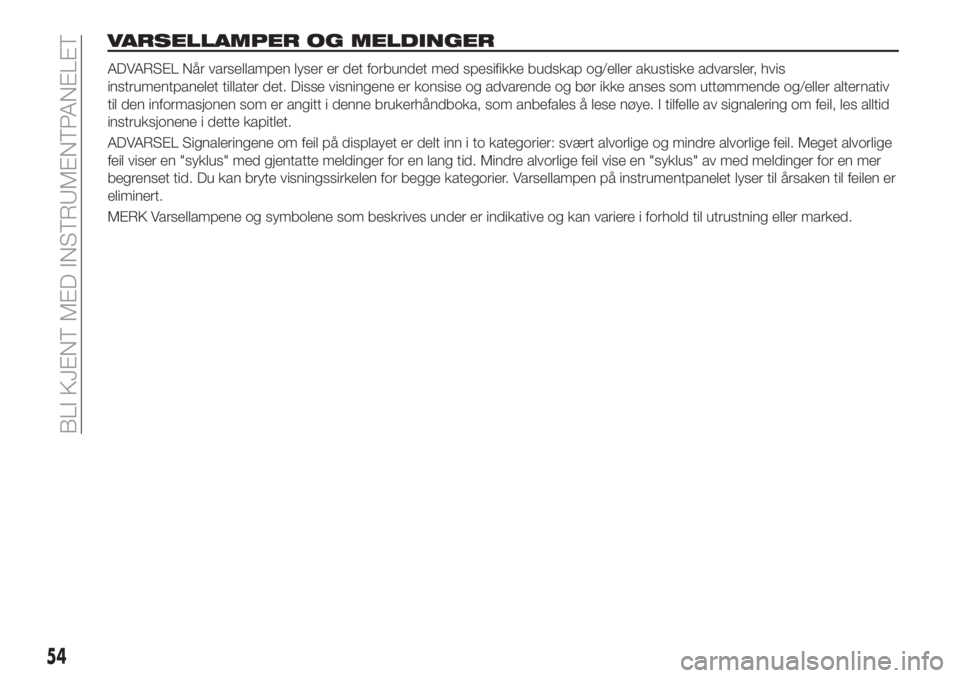

VARSELLAMPER OG MELDINGER
ADVARSEL Når varsellampen lyser er det forbundet med spesifikke budskap og/eller akustiske advarsler, hvis
instrumentpanelet tillater det. Disse visningene er konsise og advarende og bør ikke anses som uttømmende og/eller alternativ
til den informasjonen som er angitt i denne brukerhåndboka, som anbefales å lese nøye. I tilfelle av signalering om feil, les alltid
instruksjonene i dette kapitlet.
ADVARSEL Signaleringene om feil på displayet er delt inn i to kategorier: svært alvorlige og mindre alvorlige feil. Meget alvorlige
feil viser en "syklus" med gjentatte meldinger for en lang tid. Mindre alvorlige feil vise en "syklus" av med meldinger for en mer
begrenset tid. Du kan bryte visningssirkelen for begge kategorier. Varsellampen på instrumentpanelet lyser til årsaken til feilen er
eliminert.
MERK Varsellampene og symbolene som beskrives under er indikative og kan variere i forhold til utrustning eller marked.
54
BLI KJENT MED INSTRUMENTPANELET
