2019 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

156)MERK: Overstig ikke 80 km/t. Ikke
akselerere og bremse altfor brått. Settet
utfører en midlertidig reparasjon. Dekket
må derfor kontrolleres og repareres av en
spesialist så snart som mulig. Før du
bruker settet må du kontrollere at dekket
ikke er for ødelagt og at felgen er i god
stand. I motsatt fall skal du ikke bruke
settet, men heller ringe etter veihjelp. Ikke
fjern fremmedlegemer fra dekket. La aldri
kompressoren være aktivert i mer enn
20 sammenhengende minutter: fare for
overoppheting.
ADVARSEL
67)Tetningsvæsken er virksom ved
temperaturer på mellom -40 °C og +55 °C.
Tetningsvæsken har en begrenset levetid.
Du kan reparere dekk som har fått skader
på slitebanen inntil maksimum 6 mm i
diameter. Vis flasken og etiketten til
teknikerne som skal håndtere dekket som
er blitt behandlet med
dekkreparasjonssettet.
NØDSTART
157) 158) 159) 160)
68)
Ved lavt batteri, kan du utføre en start i
nødmodus ved å bruke kablene og
batteriet i en annen bil eller bruke et
hjelpebatteri. I alle tilfeller må batteriet
som brukes ha samme kapasitet eller
litt høyere enn det som er utladet.
Nødmodus kan være farlig hvis den
ikke utføres på riktig måte: følg meget
nøye prosedyren som beskrives
herunder.
START MED
HJELPEBATTERI
ADVARSLER
Ikke bruk et hjelpebatteri eller en annen
ekstern strømkilde med en spenning
større enn 12 V, fordi dette kan
ødelegge batteriet, startmotoren,
generatoren eller bilens elektriske
system.
Ikke prøv å starte bilen i nødmodus hvis
batteriet er frosset. Batteriet kan
sprekke eller eksplodere!
Dersom man må starte kjøretøyet med
et hjelpebatteri, skal den negative
kabelen (–) på hjelpebatteriet aldri
kobles til den negative polen 1
fig. 185 på bilbatteriet. Kabelen skalderimot kobles den til et jordingspunkt
på motoren/girkassen.
69)
For å gjøre en nødstart, gå frem på
følgende måte:
koble en ende av kabelen som
brukes som positiv kopling (+) til den
positive (-) polen på batteriet med
utladet batteri.
koble den motsatte enden av
kabelen som brukes som positiv
kopling (+) til den positive (-) polen på
ekstrabatteriet.
koble den ene enden av kabelen
som brukes som minuskopling (-) til den
negative (-) polen på ekstrabatteriet.
18508066J0001EM
167

koble den andre enden av kabelen
som brukes for den negative (-) polen til
motorens jordepunkt
(en metalldel på
motoren eller girkassen i bilen med
utladet batteri) langt borte fra batteriet
og bensininnsprøytningen;
starte bilmotoren med startbatteriet,
la den gå noen minutter på tomgang.
Start deretter bilmotoren med et utladet
batteri.
Når motoren starter, skal du fjerne
kablene i omvendt rekkefølge i forhold
til de som er beskrevne ovenfor.
Hvis motoren ikke starter etter noen
forsøk, skal du ikke insistere videre,
uten ta kontakt med Fiats servicenett.
START MED
TREGHETSMANØVRER
Start aldri motoren ved å skyve, taue
eller kjøre nedover en bakke.
FORSIKTIG
157)Før du åpner panseret, skal du sørge
for at kjøretøyet er stoppet og at
tenningsnøkkelen er på STOP. Se
informasjonen på platen som sitter under
panseret. Det anbefales å ta ut nøkkelen i
bilen når andre mennesker er til stede.
Bilen må alltid forlates etter å ha fjernet
nøkkelen eller å ha rotert tenningslåset til
STOP. Under tanking av drivstoff, forsikre
deg om at motoren er slått av
(tenningsnøkkelen på STOP).
158)Du skal ikke være altfor nære
radiatorens kjølevifte: den elektriske viften
kan begynne å bevege seg, med risiko for
skade. Vær oppmerksom på skjerf, slips og
klær som sitter løst: de kan fastne i de
bevegelige delene.
159)Fjern alle metallgjenstander (f.eks.
ringer, klokker, armbånd), som kan føre til
en utilsiktet elektrisk kontakt og forårsake
alvorlig skade.
160)Batterier inneholder syre som kan
brenne huden eller øynene. Batterier
utvikler hydrogen, en meget brannfarlig og
eksplosiv gass. Ikke bruk flammer eller
enheter som kan forårsake gnister.
ADVARSEL
68)Ikke prøv å bruke en rask batterilader
for nødstart: dette kan skade de
elektroniske styringsenheter og
strømforsynings- og motorstyreenhetene.69)Koble ikke den negative kabelklemmen
(-) til et utladet batteri. Gnisten som ville
resultere kunne føre til at batteriet
eksploderer og forårsaker alvorlig skade.
Bruk kun spesifikk jordepunkt; bruk ikke
noen annen eksponert metalldel.
18608066J0003EM
168
I NØDSSITUASJONER

SYSTEM FOR
DRIVSTOFFKUTT
BESKRIVELSE
Bensin- og dieselversjoner
Utløses ved sammenstøt og gjør at:
avbrytelse av brennstoffets forsyning
med derav følgende stans av motoren;
dørene låses automatisk opp;
lysene i kupeen tennes;
deaktivering av klimaanleggets
ventilasjon;
tenning av nødlysene (for å slå av
lysene, trykker du på knappen på
instrumentpanelet).
På noen versjoner, vises systemets
inngrep med en melding på displayet.
På samme måte blir en dedikert
melding vist på skjermen for å varsle
føreren dersom systemfunksjonen er
kompromittert.
ADVARSEL Kontrollere kjøretøyet nøye
og sjekk at det ikke finnes
drivstofflekkasjer, f.eks. i motorrommet,
under kjøretøyet eller i nærheten av
drivstofftanken. Etter kollisjonen, sørg
for at tenningslåset står på STOP for å
ikke lade ut batteriet;
LPG-versjoner
(hvor dette finnes)
I LPG-versjonene avbryter
drivstoffstengingssystemet i tillegg
øyeblikkelig bensintilførselen, samtidig
som det lukker LPG-sikkerhetsventilene
og avbryter innsprøytningen slik at
motoren stanser.
169

RESET AV SYSTEMET FOR DRIVSTOFFKUTT
For å gjenopprette bilens riktige funksjon, følger du trinnene nedenfor (denne prosedyren må startes og gjennomføres på mindre
enn 1 minutt):
161)
Gjøremål Visning
Med blinklysspaken i fri, skal du stille tenningslåset på STOP
Still startanordningen på MAR Høyre blinklys blinker
Aktiver høyre blinklys Venstre blinklys blinker; høyre blinklys lyser konstant
Aktiver venstre blinklys Høyre blinklys blinker; venstre blinklys lyser konstant
Aktiver høyre blinklys Venstre blinklys blinker; høyre blinklys lyser konstant
Aktiver venstre blinklys Begge blinklysene lyser konstant
Deaktiver venstre blinklys Begge blinklysene slukker
Still startanordningen på STOP
Still startanordningen på MAR Systemet er nullstilt og motoren kan startes på nytt
FORSIKTIG
161)Etter kollisjonen, hvis du kjenner lukt av drivstoff eller ser lekkasjer fra drivstoffsystemet, skal du ikke nullstille systemet for å hindre brann.
170
I NØDSSITUASJONER

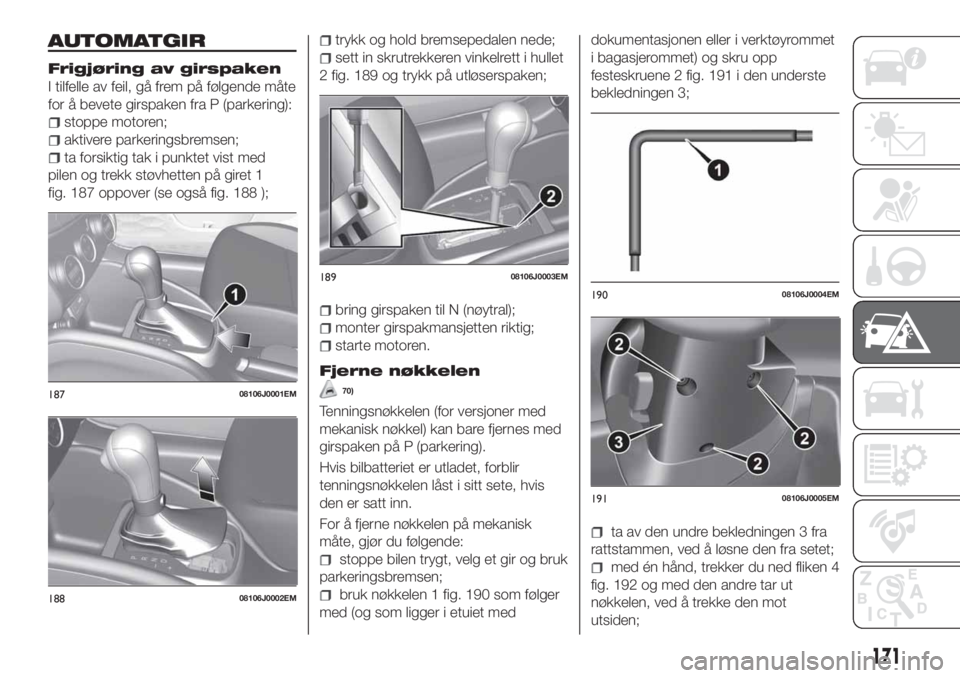

AUTOMATGIR
Frigjøring av girspaken
I tilfelle av feil, gå frem på følgende måte
for å bevete girspaken fra P (parkering):
stoppe motoren;
aktivere parkeringsbremsen;
ta forsiktig tak i punktet vist med
pilen og trekk støvhetten på giret 1
fig. 187 oppover (se også fig. 188 );
trykk og hold bremsepedalen nede;
sett in skrutrekkeren vinkelrett i hullet
2 fig. 189 og trykk på utløserspaken;
bring girspaken til N (nøytral);
monter girspakmansjetten riktig;
starte motoren.
Fjerne nøkkelen
70)
Tenningsnøkkelen (for versjoner med
mekanisk nøkkel) kan bare fjernes med
girspaken på P (parkering).
Hvis bilbatteriet er utladet, forblir
tenningsnøkkelen låst i sitt sete, hvis
den er satt inn.
For å fjerne nøkkelen på mekanisk
måte, gjør du følgende:
stoppe bilen trygt, velg et gir og bruk
parkeringsbremsen;
bruk nøkkelen 1 fig. 190 som følger
med (og som ligger i etuiet meddokumentasjonen eller i verktøyrommet
i bagasjerommet) og skru opp
festeskruene 2 fig. 191 i den underste
bekledningen 3;
ta av den undre bekledningen 3 fra
rattstammen, ved å løsne den fra setet;
med én hånd, trekker du ned fliken 4
fig. 192 og med den andre tar ut
nøkkelen, ved å trekke den mot
utsiden;
18708106J0001EM
18808106J0002EM
18908106J0003EM
19008106J0004EM
19108106J0005EM
171

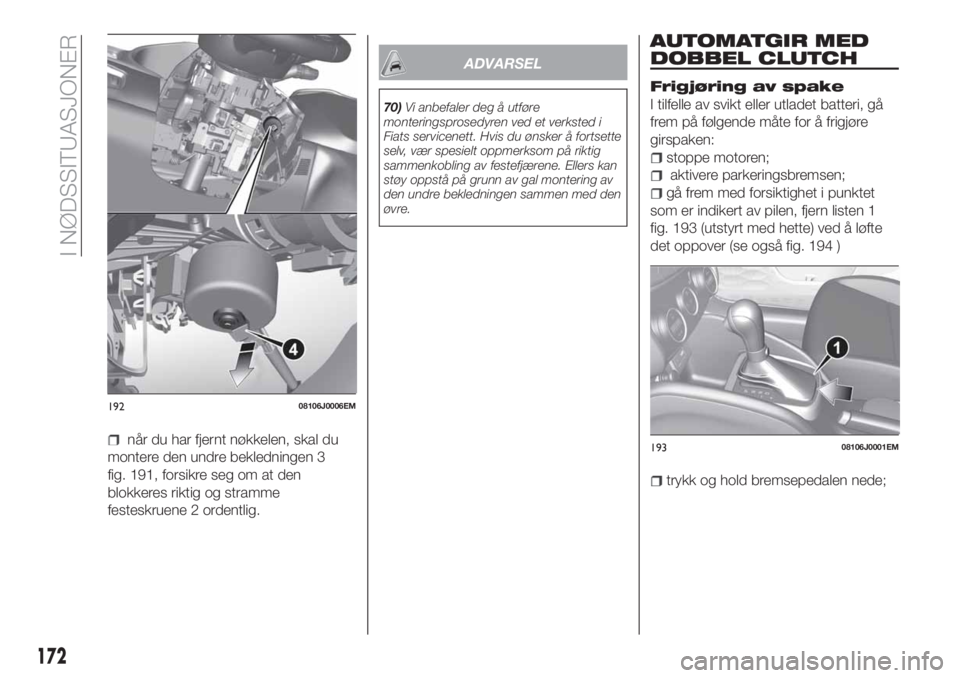

når du har fjernt nøkkelen, skal du
montere den undre bekledningen 3
fig. 191, forsikre seg om at den
blokkeres riktig og stramme
festeskruene 2 ordentlig.
ADVARSEL
70)Vi anbefaler deg å utføre
monteringsprosedyren ved et verksted i
Fiats servicenett. Hvis du ønsker å fortsette
selv, vær spesielt oppmerksom på riktig
sammenkobling av festefjærene. Ellers kan
støy oppstå på grunn av gal montering av
den undre bekledningen sammen med den
øvre.
AUTOMATGIR MED
DOBBEL CLUTCH
Frigjøring av spake
I tilfelle av svikt eller utladet batteri, gå
frem på følgende måte for å frigjøre
girspaken:
stoppe motoren;
aktivere parkeringsbremsen;
gå frem med forsiktighet i punktet
som er indikert av pilen, fjern listen 1
fig. 193 (utstyrt med hette) ved å løfte
det oppover (se også fig. 194 )
trykk og hold bremsepedalen nede;
19208106J0006EM
19308106J0001EM
172
I NØDSSITUASJONER

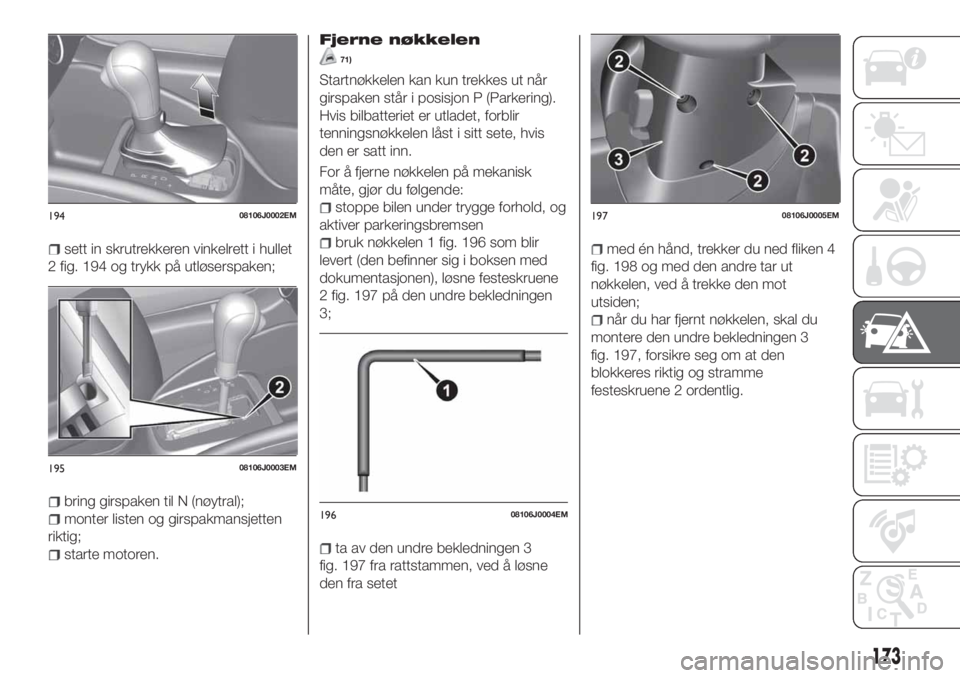

sett in skrutrekkeren vinkelrett i hullet
2 fig. 194 og trykk på utløserspaken;
bring girspaken til N (nøytral);
monter listen og girspakmansjetten
riktig;
starte motoren.
Fjerne nøkkelen
71)
Startnøkkelen kan kun trekkes ut når
girspaken står i posisjon P (Parkering).
Hvis bilbatteriet er utladet, forblir
tenningsnøkkelen låst i sitt sete, hvis
den er satt inn.
For å fjerne nøkkelen på mekanisk
måte, gjør du følgende:
stoppe bilen under trygge forhold, og
aktiver parkeringsbremsen
bruk nøkkelen 1 fig. 196 som blir
levert (den befinner sig i boksen med
dokumentasjonen), løsne festeskruene
2 fig. 197 på den undre bekledningen
3;
ta av den undre bekledningen 3
fig. 197 fra rattstammen, ved å løsne
den fra setet
med én hånd, trekker du ned fliken 4
fig. 198 og med den andre tar ut
nøkkelen, ved å trekke den mot
utsiden;
når du har fjernt nøkkelen, skal du
montere den undre bekledningen 3
fig. 197, forsikre seg om at den
blokkeres riktig og stramme
festeskruene 2 ordentlig.
19408106J0002EM
19508106J0003EM
19608106J0004EM
19708106J0005EM
173

ADVARSEL
71)Vi anbefaler deg å utføre
monteringsprosedyren ved et verksted i
Fiats servicenett. Hvis du ønsker å fortsette
selv, vær spesielt oppmerksom på riktig
sammenkobling av festefjærene. Ellers kan
støy oppstå på grunn av gal montering av
den undre bekledningen sammen med den
øvre.

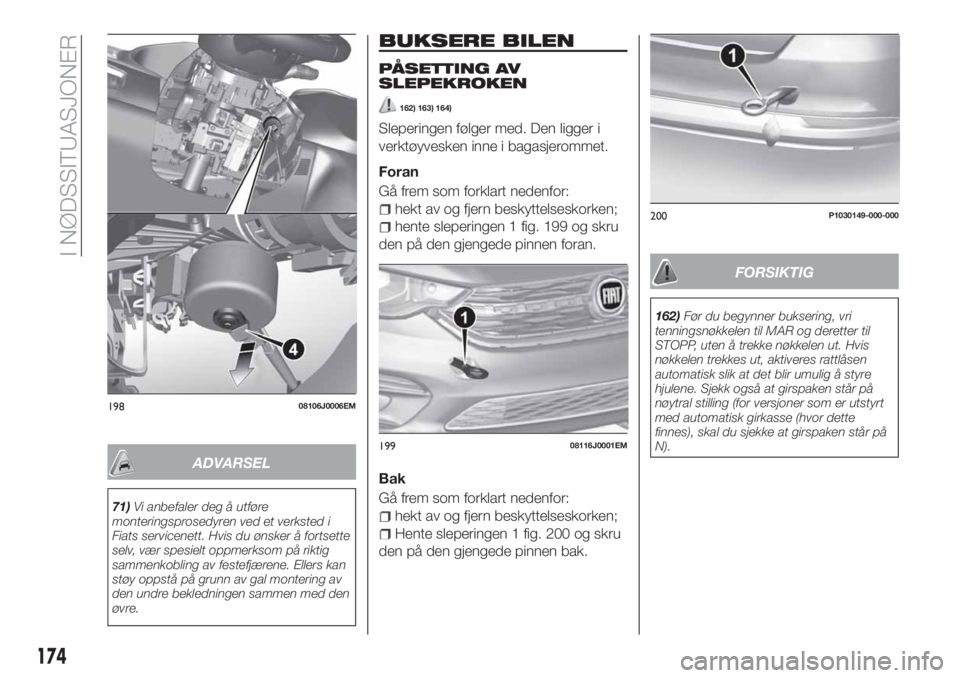

BUKSERE BILEN
PÅSETTING AV
SLEPEKROKEN
162) 163) 164)
Sleperingen følger med. Den ligger i
verktøyvesken inne i bagasjerommet.
Foran
Gå frem som forklart nedenfor:
hekt av og fjern beskyttelseskorken;
hente sleperingen 1 fig. 199 og skru
den på den gjengede pinnen foran.
Bak
Gå frem som forklart nedenfor:
hekt av og fjern beskyttelseskorken;
Hente sleperingen 1 fig. 200 og skru
den på den gjengede pinnen bak.
FORSIKTIG
162)Før du begynner buksering, vri
tenningsnøkkelen til MAR og deretter til
STOPP, uten å trekke nøkkelen ut. Hvis
nøkkelen trekkes ut, aktiveres rattlåsen
automatisk slik at det blir umulig å styre
hjulene. Sjekk også at girspaken står på
nøytral stilling (for versjoner som er utstyrt
med automatisk girkasse (hvor dette
finnes), skal du sjekke at girspaken står på
N).
19808106J0006EM
19908116J0001EM
200P1030149-000-000
174
I NØDSSITUASJONER
