2019 FIAT FIORINO Návod k použití a údržbě (in Czech)

VERZE SE VZNĚTOVÝM MOTOREM EURO 6
Po dosažení 175 000 km/10 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola nabití baterie a případné dobití●●●●●
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku; kontrola
stavu/životnosti náplně hmoty v sadě “Fix&Go Automatic” (u příslušné verze
vozidla)●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatele směru,
výstražná světla, zavazadlový prostor, interiér, schránka v palubní desce,
kontrolky na přístrojové desce, atd.)●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické
spojky, ostřikovače oken, elektrolyt a přísada pro snížení emisí — UREA,
je-li) (1) (2)●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů přívodů
paliva/řízení motoru, emisía-upříslušné verze vozidla - degradace
motorového oleje●●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany spodku
karosérie, pevných a ohebných úseků potrubí (výfuk-přívod paliva-brzdy),
pryžových prvků (kryty-manžety-objímky - atd.)●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
(2) Spotřeba přísady pro snížení emisí (UREA) závisí na podmínkách používání vozidla a je signalizována kontrolkou a upozorněním na přístrojové desce.
151

Tisíce kilometrů 35 70 105 140 175
Roky 2 4 6 8 10
Kontrola polohy/opotřebení stírátek čelního okna/zadního okna (je-li)●●●●●
Kontrola fungování stíračů / ostřikovačů skel, seřízení trysek●●●●●
Kontrola čistoty zámků víka motorového prostoru, vyčištění a namazání
pákových mechanismů●●●●●
Kontrola čistoty spodních vedení bočních posuvných dveří (nebo každých 6
měsíců)●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace jejich
opotřebení●●●●●
Kontrola stavu a opotřebení obložení zadních bubnových brzd●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●
Kontrola hladiny oleje mechanické převodovky●
Kontrola hladiny oleje ovládání převodovky (verze 1.3 Multijet 80 k Euro 6 s
převodovkou COMFORT-MATIC)●●●●●
Výměna motorového oleje a olejového filtru (verze s DPF)(4)
(4) Skutečný interval výměny motorového oleje a olejového filtru závisí na způsobu provozování vozidla a je signalizován kontrolkou nebo upozorněním (u příslušné
verze vozidla) na přístrojové desce (viz “Kontrolky a upozornění” v kapitole Seznámení s přístrojová deskou). Avšak nesmí být delší než 24 měsíců. Používá-li se
vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
152
ÚDRŽBA A PÉČE

Tisíce kilometrů 35 70 105 140 175
Roky 2 4 6 8 10
Výměna rozvodového řemene/ů vedlejších agregátů(3)
Výměna vložky vzduchového filtru (5)●●
Výměna vložky vzduchového filtru●●●●●
Výměna brzdové kapaliny(6)
Výměna pylového filtru●●●●●
(3) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je stanoven maximální kilometrický proběh 60 000 km. Nicméně řemen je
nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
(5) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 35 000 km.
(6) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
153

PRAVIDELNÉ
KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
hladinu chladicí kapaliny motoru;
hladina brzdové kapaliny;
kontrola a doplnění hladiny přísady
AdBlue® (UREA) pro snížení emisí die-
selových motorů (u příslušné verze voz-
idla);
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
funkce stěračů/ostřikovačů čelního
okna a poloha stírátek čelního/zadního
okna.
Aby bylo vozidlo v trvale v dobrém
stavu z hlediska provozuschopnosti a
údržby, doporučujeme provádět výše
uvedené úkony velmi pravidelně (pokud
možno každých 1000 km a každých
3000 km, co se týče kontroly a
případného doplnění hladiny
motorového oleje).
POUŽÍVÁNÍ VOZIDLA
V NÁROČNÝCH
PODMÍNKÁCH
Pokud se vozidlo provozuje převážně
za některé z následujících podmínek:
jízda s přívěsem;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu: motoru,
převodovky, převodných ústrojí,
pevných úseků a ohebných úseků
potrubí (výfuku - přívodu paliva - brzd),
pryžových prvků (kryty - manžety -
objímky - atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu řemenů
pohonu vedlejších agregátů;
kontrola a případná výměna
motorového oleje a olejového filtru;
doplnění hladiny přísadyAdBlue®
pro snížení emisí z dieselových motorů
(UREA) (u příslušné verze vozidla), při
rozsvícení kontrolky nebo upozornění
na přístrojové desce;
kontrola a případná výměna
pylového filtru;
kontrola a případná výměna
vzduchového filtru.
154
ÚDRŽBA A PÉČE

KONTROLA HLADIN
139)
36).
MOTOROVÝ PROSTOR.
Verze 1.4 Euro 6
1. Měrka hladiny motorového oleje 2. Zátka/Naplnění motorového oleje 3. Chladicí kapalina motoru 4. Kapalina pro ostřikovačů čelního/zadního
okna 5. Brzdová kapalina 6. Kapalina do posilovače řízení 7. Baterie
4
6
1
2
35
173F0T0512
155

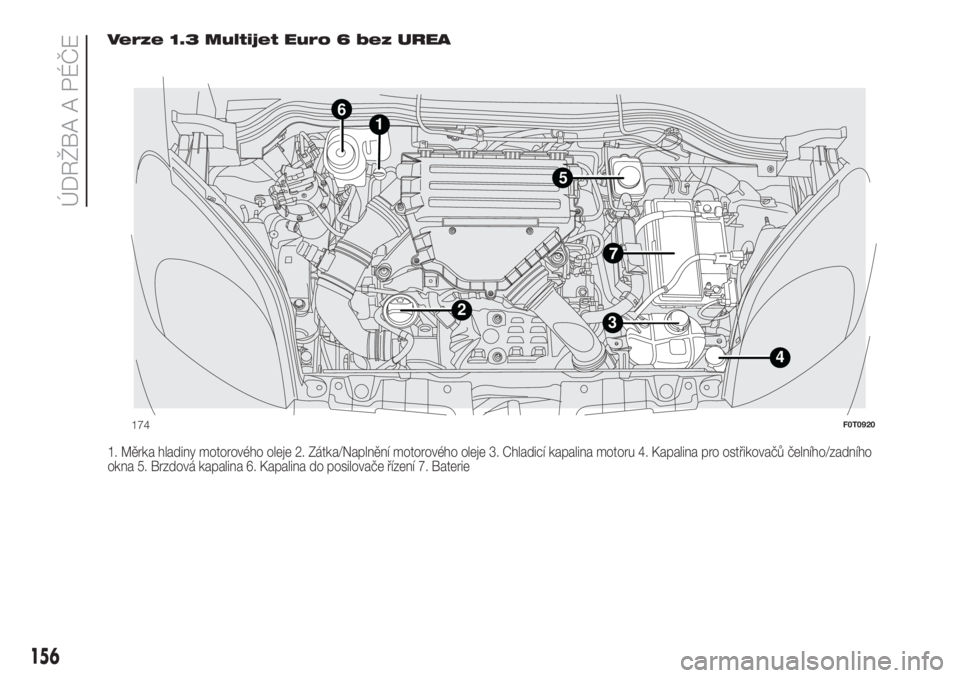

Verze 1.3 Multijet Euro 6 bez UREA
1. Měrka hladiny motorového oleje 2. Zátka/Naplnění motorového oleje 3. Chladicí kapalina motoru 4. Kapalina pro ostřikovačů čelního/zadního
okna 5. Brzdová kapalina 6. Kapalina do posilovače řízení 7. Baterie
1
32
4
5
6
174F0T0920
156
ÚDRŽBA A PÉČE

Verze 1.3 Multijet Euro 6 s UREA
1. Měrka hladiny motorového oleje 2. Zátka/Naplnění motorového oleje 3. Chladicí kapalina motoru 4. Kapalina pro ostřikovačů čelního/zadního
okna 5. Brzdová kapalina 6. Kapalina do posilovače řízení 7. Baterie 8. Plnicí zátka přísady UREA pro snížení emisí z dieselových motorů
1
3
8
2
4
5
6
175F0T0945
157

Verze 1.4 Natural Power
1. Měrka hladiny motorového oleje 2. Zátka/Naplnění motorového oleje 3. Chladicí kapalina motoru 4. Kapalina pro ostřikovačů čelního/zadního
okna 5. Brzdová kapalina 6. Kapalina do posilovače řízení 7. Baterie
5
176F0T0374
158
ÚDRŽBA A PÉČE
