VÝSTRAŽNÁ SVĚTLA
Zapnou se stiskem spínače A obr. 122
bez ohledu na polohu klíčku v
zapalování.
Se zapnutými výstražnými světly svítí na
přístrojové desce kontrolky
a.
Vypínají se opětovným stiskem spínače
A.
UPOZORNĚNÍ Používání výstražných
světel je upraveno pravidly silničního
provozu, které platí v zemi, v níž se
právě nacházíte. Dodržujte předpisy
platné v dané zemi.Nouzové brzdění (u příslušné verze
vozidla)
Při nouzovém brzdění se automaticky
rozsvítí výstražná světla a na přístrojové
desce se současně rozsvítí kontrolky
a. Funkce se automaticky vypne,
jakmile přestane mít brzdění nouzový
ráz.
VÝMĚNA KOLA
Verze Combi/Cargo -Vozidlo se
dodává se sadou pro rychlou opravu
pneumatik Fix&Go Automatic (viz
pokyny uvedené v následující kapitole).
Namísto sady Fix&Go může být vozidlo
vybaveno rezervním kolem normálních
rozměrů.
Při případné výměně kola a správném
používání zvedáku a rezervního kola
je nutno dodržet níže uvedená opatření.
115) 116) 117) 118) 119) 120)
28) 29)
ZVEDÁK
Důležité:
zvedák váží 1,76 kg;
zvedák není třeba seřizovat;
zvedák se nedá opravit; vadný
zvedák je nutno nahradit jiným
originálním zvedákem;
na zvedák se nesmí montovat žádné
nářadí kromě ovládací kliky.
122F0T0049
119

POSTUP PŘI VÝMĚNĚ
KOLA
Postup při výměně kola:
Odstavte vozidlo tak, aby netvořilo
překážku v silničním provozu a bylo
možné kolo vyměnit v bezpečných
podmínkách. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
vypněte motor a zatáhněte
parkovací brzdu;
zařaďte první nebo zpáteční
rychlostní stupeň;
před vystoupením z vozidla si
oblékněte reflexní vestu (dopravní
předpisy toto vyžadují);
zaparkované vozidlo označte
prostředky podle zákonů platných v
zemi, v níž s vozidlem jezdíte (např.
trojúhelníkem, výstražnými světly, atd.);
verze Cargo: vytáhněte páčku A
obr. 123 a opěradlo předního levého
sedadla dejte dopředu, čímž se
zpřístupní brašna s nářadím za
opěradlem; uvolněte pružný popruh,
vyjměte brašnu a umístěte ji k
vyměňovanému kolu;
verze Combi: otevřete zadní křídlové
dveře, uvolněte pružné popruhy a
vezměte brašnu s nářadím obr. 124
umístěnou na levé straně
zavazadlového prostoru; umístěte ji k
vyměňovanému kolu;
vezměte montážní klíč na kola B obr.
125 a nástavec s pětihranem C a
zevnitř zavazadlového prostoru nasuňte
nástavec C na šroub A; klíčem B
spusťte lanovým navijákem kolo dolů;
montážním klíčem na kola B
vytáhněte kolo mimo vozidlo obr. 126;
123F0T0119
124F0T0206
125F0T0922
126F0T0168
120
V NOUZI

vyšroubováním hlavice D obr. 127
uvolněte ráfek ze třmenu E, tzn.
vytáhněte třmen otvorem v ráfku;
u vozidel se slitinovými ráfky
odstraňte krytku náboje kola;
klíčem na kola povolte upevňovací
šrouby vyměňovaného kola o jeden
závit;
u vozidel s ocelovými ráfky
demontujte kryt kola;
zatočte zvedákem, aby se pootevřel,
umístěte jej pod vozidlo v místě značek
A obr. 128 u vyměňovaného kola;
roztáhněte zvedák tak, aby se
drážka A obr. 129 zvedáku zasunula
správně do spodního profilu B
vytvořeného v podélném rámu vozidla;
upozorněte případné osoby
nacházející se v blízkosti, že bude
vozidlo zvednuto; je třeba se nedržet v
těsné blízkosti vozidla a hlavně se jej
nedotýkat, dokud nebude znovu dole;
zvedejte vozidlo, dokud se
vyměňované kolo neocitne několik
centimetrů nad zemí. Zkontrolujte, zda
se klika zvedáku otáčí volně, aby vám
při případném drhnutí o zem
nezpůsobila oděrky rukou. Zranění
mohou způsobit i části zvedáku v
pohybu (šrouby a klouby): vyhněte se
kontaktu s nimi. Pokud se zamažete
mazacím tukem, pečlivě se očistěte.
Kompletně vyšroubujte všechny čtyři
upevňovací šrouby a kolo vyjměte;
Zkontrolujte, zda se na styčných
plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly
způsobit povolení upevňovacích
šroubů;
u vozidel s ocelovými ráfky:
namontujte kolo pro normální užití,
zašroubujte na dva závity nejprve první
šroub B obr. 130 do nejbližšího otvoru u
ventilku A;
127F0T0923
128F0T0125
129F0T0126
130F0T0282
121

nasaďte kryt kola tak, aby symbol
(na krytu) byl u ventilku, a zasuňte
zbývající 3 šrouby;
zašroubujte šrouby klíčem dodaným
s vozidlem;
u vozidel se slitinovými ráfky:
namontujte kryt náboje kola;
zvedákem spusťte vozidlo dolů a
zvedák vyjměte;
klíčem dodaným s vozidlem pevně
dotáhněte šrouby do kříže, vždy dva
šrouby proti sobě, v pořadí uvedeném
na obr. 131.Po výměně kola
upevněte třmen A obr. 132 k ráfku
zasunutím otvorem, zasuňte závitový
čep do jednoho z otvorů pro šrouby
a zašroubujte růžici B;
u vozidel vybavených koly z lehké
slitiny sejměte adaptér D obr. 133 a
vložte konzolu E do adaptéru D,
zasuňte kolík do otvoru a zajistěte růžicí
F;
kolo umístěte svisle a namontovaný
adaptér zapřete o vnitřní část ráfku;
šrouby z výbavy vozidla upevněte kolo
k adaptéru obr. 134. Utáhněte šrouby
montážním klíčem na kola;
zkontrolujte, zda je kolo správně
uloženo ve spodku karosérie (zvedací
systém je opatřen třecí spojkou pro
omezení dorazu; nesprávné uložení
kola znamená ohrožení bezpečnosti);
přestavte kolo nahoru
zašroubováním zajišťovacího šroubu A
obr. 125;
nářadí a zvedák uložte zpět do
brašny;
brašnu s nářadím umístěte zpět za
levé sedadlo (verze Cargo) / do
zavazadlového prostoru (verze Combi);
131F0T0128
132F0T0924
133F0T0925
134F0T0926
122
V NOUZI
zajistěte brašnu pružným popruhem.

POZOR
115)Pokud uložíte defektní kolo a zvedák
do kabiny, při dopravní nehodě nebo
prudkém zabrzdění představují vážné
nebezpečí pro cestující. Proto zvedák i
píchlé kolo umístěte zpět do příslušného
uložení v zavazadlovém prostoru.
116)Je nanejvýš nebezpečné se snažit o
výměnu kola na straně vozidla u jízdního
pruhu: ujistěte se, zda se vozidlo nachází v
patřičné vzdálenosti od vozovky, aby do
vás nenarazilo jiné vozidlo.
117)Vozidlo (u příslušné verze) je
dodáváno s rezervním kolem, které je
určeno jen pro ně a nesmí se používat na
vozidlech jiného modelu. Na své vozidlo
nenasazujte rezervní kolo z jiného modelu.
Rezervní kolo se smí použít pouze v
nouzovém případě. S rezervním kolem
jezděte jen v nezbytné míře rychlostí
nanejvýš 80 km/h. "Pozor! Pouze pro
dočasné použití! max. 80 km/h! Vyměňte
co nejdříve za standardní kolo. Štítek
nalepený na rezervním kole nesmíte v
žádném případě odstranit ani zakrýt. Na
rezervní kolo se v žádném případě nesmí
nasadit kryt kola. U vozidla s
namontovaným nouzovým rezervním kolem
se změní jízdní vlastnosti. Vyvarujte se
prudkých akcelerací a brzdění jakož i
rychlého projíždění zatáčkami.118)Stojící vozidlo označte dle platných
předpisů: výstražnými světly, výstražným
trojúhelníkem, atd. Je vhodné, aby cestující
vystoupili z vozidla, což platí zejména,
když je vozidlo značně zatížené, a vyčkali v
bezpečné vzdálenosti s ohledem na silniční
provoz. Ve svahu nebo na nerovné vozovce
umístěte pod kola klíny nebo jiný materiál
vhodný k zajištění vozidla. Nechejte kolo
s píchnutou pneumatikou opravit a znovu
nasadit co nejdříve. Před montáží
nepotírejte závity šroubů tukem: mohly by
se samovolně vyšroubovat.
119)Zvedák je nářadí vyvinuté a
zkonstruované jen pro výměnu kola při
proděravění či jiném poškození pneumatiky
vozidla, s nímž je dodaný, nebo vozidla
stejného modelu. V žádném případě se
nesmí používat pro jiné účely, např. pro
zvedání vozidla jiného modelu či jiných
předmětů. V žádném případě se nesmí
používat pro údržbu či opravy pod vozidlem
nebo při výměně letních pneumatik za
zimní a naopak: pro takový případ se
obraťte na autorizovaný servis Fiat.
V žádném případě nelezte pod zvednuté
vozidlo: zvedák nasazujte jen do
vyznačených míst. Nepoužívejte zvedák pro
zvedání vyšších hmotností než těch, jež
jsou uvedeny na jeho štítku. Se zvednutým
vozidlem nestartujte v žádném případě
motor. Zvednutím vozidla více, než je třeba,
se může narušit stabilita všeho a hrozí i
prudký pád vozidla. Takže vozidlo zvedněte
jen v míře nezbytné pro nasazení rezervního
kola.120)Nesprávná montáž krytu kola může
způsobit, že kryt za jízdy odpadne. V
žádném případě neupravujte plnicí ventil
pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně
kontrolujte a doplňujte tlak v pneumatikách
a v rezervním kole podle hodnot uvedených
v kapitole "Technické údaje".
POZOR
28)Otáčejte klikou, ujistěte se, že jí lze
otáčet volně, aniž si odřete ruku třením o
zem. Zranění mohou způsobit i části
zvedáku v pohybu (“šroubovice” a klouby):
vyhněte se kontaktu s nimi. Pokud se
zamažete mazacím tukem, pečlivě
se očistěte.
29)Obraťte se co nejdříve na autorizovaný
servis Fiat a nechte zkontrolovat utažení
upevňovacích šroubů.
123

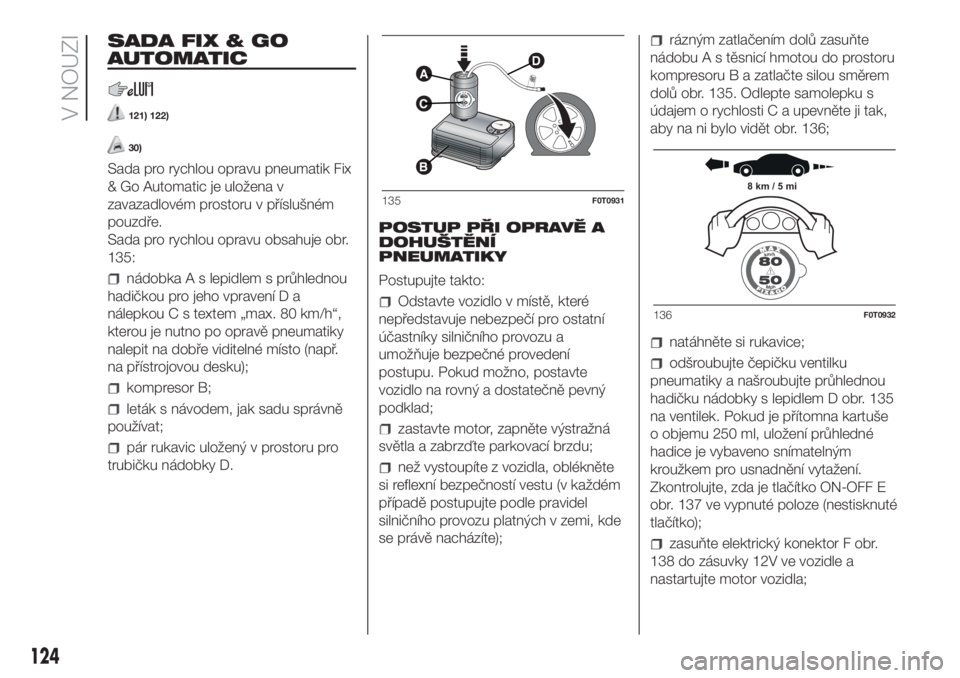

SADA FIX & GO
AUTOMATIC
121) 122)
30)
Sada pro rychlou opravu pneumatik Fix
& Go Automatic je uložena v
zavazadlovém prostoru v příslušném
pouzdře.
Sada pro rychlou opravu obsahuje obr.
135:
nádobka A s lepidlem s průhlednou
hadičkou pro jeho vpravení D a
nálepkou C s textem „max. 80 km/h“,
kterou je nutno po opravě pneumatiky
nalepit na dobře viditelné místo (např.
na přístrojovou desku);
kompresor B;
leták s návodem, jak sadu správně
používat;
pár rukavic uložený v prostoru pro
trubičku nádobky D.POSTUP PŘI OPRAVĚ A
DOHUŠTĚNÍ
PNEUMATIKY
Postupujte takto:
Odstavte vozidlo v místě, které
nepředstavuje nebezpečí pro ostatní
účastníky silničního provozu a
umožňuje bezpečné provedení
postupu. Pokud možno, postavte
vozidlo na rovný a dostatečně pevný
podklad;
zastavte motor, zapněte výstražná
světla a zabrzďte parkovací brzdu;
než vystoupíte z vozidla, oblékněte
si reflexní bezpečností vestu (v každém
případě postupujte podle pravidel
silničního provozu platných v zemi, kde
se právě nacházíte);
rázným zatlačením dolů zasuňte
nádobu A s těsnicí hmotou do prostoru
kompresoru B a zatlačte silou směrem
dolů obr. 135. Odlepte samolepku s
údajem o rychlosti C a upevněte ji tak,
aby na ni bylo vidět obr. 136;
natáhněte si rukavice;
odšroubujte čepičku ventilku
pneumatiky a našroubujte průhlednou
hadičku nádobky s lepidlem D obr. 135
na ventilek. Pokud je přítomna kartuše
o objemu 250 ml, uložení průhledné
hadice je vybaveno snímatelným
kroužkem pro usnadnění vytažení.
Zkontrolujte, zda je tlačítko ON-OFF E
obr. 137 ve vypnuté poloze (nestisknuté
tlačítko);
zasuňte elektrický konektor F obr.
138 do zásuvky 12V ve vozidle a
nastartujte motor vozidla;
A
C
B
D
135F0T09318 km / 5 mi
136F0T0932
124
V NOUZI

zapněte kompresor stiskem tlačítka
ON-OFF E obr. 137. Když manometr
G ukazuje tlak předepsaný v návodu k
použití a údržbě nebo uvedený na
příslušném štítku, vypněte kompresor
opětovným stisknutím tlačítka ON-OFF
E;
oddělte nádobku A od kompresoru
stiskem uvolňovacího tlačítka H a
odejměte nádobku A směrem nahoru
obr. 139.Pokud do 15 minut od zapnutí
kompresoru ukazuje manometr G obr.
137 tlak nižší než 1,8 bar / 26 psi,
vypněte kompresor, odpojte hadici s
lepidlem D od ventilku pneumatiky
a vyjměte nádobku 1 z kompresoru obr.
139.
Popojeďte s vozidlem asi 10 metrů, aby
se lepidlo mohlo rozlít; bezpečně
zastavte vozidlo, zabrzďte parkovací
brzdu a pomocí černé plnicí hadice
L obr. 140 upravte tlak na předepsanou
hodnotu. Jestliže ani v tomto případě
nedosáhnete do 15 minut od zapnutí
kompresoru tlaku alespoň 1,8 bar / 26
psi, nepokračujte v jízdě a obraťte se na
autorizovaný servis Fiat.
Po ujetí asi 8 km / 5 mil zastavte vozidlo
na bezpečném místě a zabrzďte
parkovací brzdu. Použijte kompresor a
pomocí černé plnicí hadice L obr.
140 obnovte tlak.Pokud je tlak vyšší než 1,8 bar / 26 psi,
obnovte tlak, pokračujte opatrně v
jízdě a co nejdříve se obraťte na
autorizovaný servis Fiat. Pokud je tlak
naopak nižší než 1,8 bar /26 psi,
nepokračujte v jízdě a obraťte se na
autorizovaný servis Fiat.
POSTUP OBNOVENÍ
TLAKU
Postupujte takto:
zastavte bezpečně vozidlo výše
uvedeným způsobem a zabrzďte
parkovací brzdu;
vytáhněte černou plnicí trubku L obr.
140, připojte ji a zajistěte pákou k
ventilu pneumatiky. Postupujte podle
pokynů obr. 138 a obr. 140.
Pro případné odpuštění tlaku z
pneumatiky stiskněte vypouštěcí
tlačítko M obr. 137.
EM
G
137F0T0933
138F0T0934
A
H
139F0T0935140F0T0936
125

VÝMĚNA NÁPLNĚ
Postupujte takto:
používejte výhradně originální náplně
Fix&Go, které lze zakoupit u
autorizovaného servisu Fiat.
Pro vyjmutí náplně A obr. 135
stiskněte uvolňovací tlačítko H obr. 139
a vytáhněte ji.
POZOR
121)Informace dle platných předpisů jsou
uvedeny na štítku na nádobce s lepidlem
dodané v sadě Fix&Go. Před použitím
si pečlivě pročtěte štítek kartuše;
nepoužívejte sadu nevhodným způsobem.
Sadu smí používat jen dospělí, nesmí se
dovolit používání nezletilými.
122)POZOR: Nejezděte rychlostí vyšší než
80 km/h. Nezrychlujte a nebrzďte příliš
prudce. Sada slouží jen pro dočasnou
opravu, a proto musí pneumatiku co
nejdříve zkontrolovat a opravit odborník.
Před použitím sady se ujistěte, zda není
pneumatika příliš poškozená a zda je ráfek
v dobrém stavu, jinak ji nepoužívejte a
obraťte se na silniční asistenční službu.
Nevyndávejte cizí tělesa z pneumatiky.
Nenechávejte kompresor zapnutý na dobu
delší než 20 minut po sobě: nebezpečí
přehřátí.
POZOR
30)Lepidlo je účinné při venkovních
teplotách v rozsahu od -40 °C do +55 °C:
má omezenou životnost. Lze opravovat
pneumatiky, které mají poškození v
běhounu do průměru 6 mm. Kartuši a
etiketu ukažte technikům, kteří budou
s pneumatikou opravenou pomocí sady
pro rychlou opravu manipulovat
VÝMĚNA ŽÁROVKY
ZÁKLADNÍ POKYNY
123) 124) 125) 126) 127)
Před výměnou žárovky je nutno
zkontrolovat, zda nejsou kontakty
zoxidované;
spálené žárovky je nutno vyměnit za
nové se stejnými charakteristikami;
po každé výměně žárovky ve
světlometech zkontrolujte z
bezpečnostních důvodů sklon
světelných paprsků.
jestliže přestane svítit některá
žárovka, zkontrolujte nejdříve příslušnou
pojistku: viz umístění pojistek v bodě
"Výměna pojistek" v této kapitole.
UPOZORNĚNÍ Na vnitřní ploše
světlometu se může objevit mírné
zamlžení. Nejedná se o závadu, je to
přirozený jev, vyvolaný nízkou teplotou a
určitým stupněm vlhkosti vzduchu; po
zapnutí světlometů zamlžení rychle
zmizí. Kapky ve světlometu znamenají
zatékání vody - vyhledejte autorizovaný
servis Fiat.
126
V NOUZI
