BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven
systémem Start&Stop a řidič odepne
bezpečnostní pás a otevře dveře na své
straně či na straně spolucestujícího,
bude možné motor znovu spustit jedině
klíčkem. Tento stav je řidiči signalizován
jak zvukovou výstrahou, blikáním
kontrolky obr. 116 na přístrojové desce
a u určitých verzí i hlášením na displeji.
NEČINNOST VOZIDLA
Při odstavení vozidla na delší dobu je
nutno věnovat zvýšenou pozornost
odpojení elektrického napájení od
baterie. Je nutno odpojit konektor A
obr. 117 (stiskem tlačítka B) od snímače
C, který monitoruje stav baterie a je
nainstalovaný na minusovém pólu
D této baterie. Tento snímač se smí
odpojit od pólu pouze při výměně
baterie.UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.
110)
POZOR
106)Před otevřením víka motorového
prostoru je nutno se ujistit, že je vypnuté
zapalování s klíčem na OFF. Dodržujte
pokyny uvedené na štítku na předním
příčníku. Pokud ve vozidle sedí další osoby,
doporučujeme vytáhnout klíč ze
zapalování.
107)Před opuštěním vozidla je nutno
vytáhnout klíček ze zapalování nebo jej
přepnout na polohu OFF. Při čerpání paliva
je nutno zkontrolovat, zda je motor vypnutý
a klíček v poloze OFF.108)U vozidel s robotizovanou
převodovkou se při automatickém
zastavení motoru v klesání doporučuje
znovu nastartovat motor přestavením řadicí
páky na(+)nebo na (–) bez uvolnění
brzdového pedálu. U vozidel s
robotizovanou převodovkou a funkcí Hill
Holder se při automatickém zastavení
motoru s vozidlem v klesání doporučuje
znovu nastartovat motor přestavením řadicí
páky na(+)nebo( - ) bez uvolnění
brzdového pedálu, aby byla k dispozici
funkce Hill Holder, která je aktivní pouze s
motorem v chodu.
109)Jestliže chce upřednostňovat
klimatický komfort, je možné deaktivovat
systém Start&Stop, aby mohla klimatizace
fungovat nepřetržitě.
110)S výměnou baterie se obraťte jedině
na autorizovaný servis Fiat. Baterii vyměňte
za novou stejného typu a se stejnými
charakteristikami.
116F0T0425
117F0T0428
111

TANKOVÁNÍ PALIVA
111)
25) 26)
BENZÍNOVÉ MOTORY
Používejte výhradně bezolovnatý benzín
s oktanovým číslem (R.O.N.) minimálně
95.
UPOZORNĚNÍ Nikdy, ani v nejvyšší
nouzi, netankujte do palivové nádrže
byť jen malé množství olovnatého
benzínu. Nenapravitelně byste poškodili
katalyzátor.
DIESELOVÉ MOTORY
Jezděte výhradně na motorovou naftu
(norma EN 590).
Provoz při nízkých teplotách
Aby se předešlo provozním problémů,
je podle ročního období běžně k
dostání letní nebo zimní nafta
(chladné/horské oblasti). Pokud je
nutno načerpat naftu neodpovídající
aktuální venkovní teplotě,
doporučujeme přidat do nafty přísadu
PETRONAS DURANCE DIESEL ART
v poměru uvedeném na obalu přísady.
Do nádrže nejdříve nalijte nemrznoucí
směs a až pak načerpejte naftu.Při delším používání/parkování vozidla v
horských/ chladných oblastech
doporučujeme do nádrže načerpat
naftu, která se prodává v těchto
oblastech.
Doporučujeme rovněž udržovat v nádrži
množství paliva nad 50 % jejího
obsahu.
TANKOVÁNÍ PALIVA
Pro natankování plné nádrže: jakmile
čerpací pistole povyskočí, dočerpejte s
ní palivo ještě dvakrát. Pak tankování
ukončete: dalším čerpáním paliva
do nádrže by se mohl poškodit palivový
systém.
UZÁVĚR PALIVOVÉ
NÁDRŽE
Otevření
1) Otevřete dvířka A obr. 118 tahem
ven, přidržte uzávěr B obr. 118, zasuňte
klíček od vozidla do zámku a otočte
jím doleva.2) Otáčením doleva vyšroubujte víčko a
sejměte je.
Uzávěr je opatřen pojistkou proti
ztracení C obr. 118. Po načerpání
paliva upevněte uzávěr do mechanismu
ve víku, jak je uvedeno na obrázku.
Zavření
1) Nasaďte víčko (i s klíčem) a
zašroubujte je otáčením doprava, až
zazní nejméně jedno klapnutí ráčny.
2) Otočte klíč doprava a zavřete dvířka.
Hermetickým zavřením se může v
nádrži zvýšit tlak. Případný syčivý zvuk
při povolení uzávěru je proto zcela
normální.
DOPLNĚNÍ PŘÍSADY
AdBlue
®(UREA) PRO
SNÍŽENÍ EMISÍ
DIESELOVÝCH MOTORŮ
Základní podmínky
AdBlue® zmrzne při teplotách nižších
než -11 °C. Pokud bylo vozidlo
odstavené delší dobu při takových
teplotách, doplnění přísady může být
obtížné. Z toho důvodu se před
doplněním doporučuje zaparkovat voz-
idlo v garáži a/nebo ve vyhřátém pro-
storu a počkat, až močovina opět
zkapalní.
Postupujte takto:
postavte vozidlo na rovnou plochu;
zastavte motor přepnutím zapalování
na STOP;
118F0T0068
112
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

otevřete kapotu motoru zatažením
páky pod palubní deskou na straně
řízení (viz „Kapota motoru“ v kapitole
„Seznámení s vozidle“) a odstraňte
uzávěr A (modré barvy) obr. 119 z
plnicího ústí přísadyAdBlue®.
Tankování z výdajových stojanů
Systém byl navržen v souladu s normou
ISO 22241-5 (průtok pistole 10 l/min.)
Je nicméně možné tankovat přísadu ze
stojanů s vyšším průtokem, i když v
takovém případě bude tankovací pistole
vyskakovat a může kolísat tankované
množství.
Postupujte takto:zasuňte tankovací pistoli přísady
AdBlue® do plnicího ústí A obr. 119,
začněte tankovat a při prvním
vyskočení pistole přerušte tankování
(vyskočení pistole znamená, že je nádrž
AdBlue® plná). Nesnažte o další tank-
ování, aby přísadaAdBlue®
nešplouchala ven z nádrže;
vytáhněte pistoli.
Naplnění z nádob
Postupujte takto:
zkontrolujte datum použitelnosti
přísady;
před nalitím obsahu nádoby do
nádržeAdBlue® si přečtěte si návod k
použití;
jakmile se při plnění z nádob, které
nelze zašroubovat (např. z kanystrů),
zobrazí upozornění na displeji
přístrojové desky (viz pokyny uvedené v
části „Kontrolky a upozornění“ v
kapitole „Seznámení s přístrojovou
deskou“), naplňte do nádrže přísady
AdBlue® nanejvýš6 litrů;
při plnění z nádob, které lze
zašroubovat, je nádrž na přísadu plná,
jakmile přestane klesat hladina
AdBlue® v nádobě. Nepokračujte v
plnění.Po naplnění přísady
Postupujte takto:
namontujte znovu uzávěr A obr. 119
na plnicí ústíAdBlue® a zašroubujte
ho na doraz otočením doprava;
přepněte zapalování na MAR (není
nutno nastartovat motoru);
před rozjetím vozidla počkejte, až
zhasne upozornění na displeji
přístrojové desky. Upozornění může
svítit několik sekund až půl minuty. Při
startování motoru a rozjezdu vozidla
zůstane upozornění zobrazené po delší
dobu, což ale nemá dopad na
provozuschopnost motoru;
jestliže plníte prázdnou nádrž
AdBlue®, postupujte podle pokynů
uvedených v části „Náplně“ v kapitole
„Technické údaje“; pak je nutno počkat
dvě minuty před nastartováním motoru.
UPOZORNĚNÍ Po případném přetečení
AdBlue® z plnicího ústí celou oblast
dobře očistěte a pokračujte v tank-
ování; Případnou zkrystalizovanou
kapalinu odstraňte houbou a teplou
vodou.
A
119F0T0946
113

POZOR
NEPŘEKRAČUJTE MAXIMÁLNÍ
HLADINU: mohlo by dojít k
poškození nádrže. UREA zmrzne při
teplotách nižších než -11 °C. I když
byl systém vyprojektován pro
fungování i pod bodem zmrznutí
UREA, je vhodné neplnit nádrž na
vyšší než maximální hladinu,
protože pokud UREA zmrzne,
systém se může poškodit.
Postupujte podle pokynů
uvedených v části „Doplnění
přísada pro snížení emisí
dieselových motorů AdBlue®
(UREA)“ v této kapitole.
V případě potřísnění lakovaných
nebo hliníkových povrchů UREA
očistěte bez prodlení celou oblast
vodou a absorbentem odstraňte
kapalinu uniklou na zem.
Pokud nechtěně přidáte UREA
do naftové nádrže, může se
poškodit motor: obraťte se na
autorizovaný servis Fiat.
Do AdBlue® nepřidávejte další
přísady či kapaliny: mohl by se
poškodit systém.
Použitím nevyhovující nebo
degradované přísady AdBlue® se
mohou na displeji přístrojové desky
zobrazit upozornění (viz část „Kon-
trolky a upozornění“ v kapitole
„Seznámení s přístrojovou
deskou“).
Nikdy nepřelévejte kapalinu
AdBlue® do jiné nádoby: znečistila
by se.
Při poškození pročisťovacího
systému výfukových plynů
způsobeného použitím přísady/
kohoutkové vody, nafty či
nedodržením předpisů přestane
platit záruka.
Pro pokračování v běžném
používání vozidla při vypotřebování
přísady AdBlue® postupujte podle
pokynů uvedených v části „Kon-
trolky a upozornění“ v kapitole
„Seznámení s přístrojovou deskou“.
Skladování AdBlue® (UREA)
AdBlue® (UREA) je považována za
velmi stabilní produkt s dlouhou
životností. Při skladování při teplotách
NIŽŠÍCH než 32 °C lze tuto přísadu
skladovat nejméně jeden rok.
Postupujte podle pokynů uvedených
výrobcem na štítku.
112)
MOTORY NA METAN
(NATURAL POWER)
PLNICÍ ÚSTÍ METANU
Plnicí ústí metanu je umístěno u plnicího
ústí benzínu obr. 120.
Je vybaveno zpětným ventilem
zabudovaným do tělesa plnicího hrdla.
Pro přístup k plnicímu ústí vyšroubujte
doleva uzávěrAobr. 120.
Plnicí ústíBobr. 121 je univerzálního
typu kompatibilní se standardy “Italia” a
“NGV1”.
120F0T0360
121F0T0336
114
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

V některých evropských státech jsou
adaptéry považované za NELEGÁLNÍ
(např. v Německu).
V případě plnicích stanic s výdejním
stojanem plynu v m
3(tlakovým
rozdílem) je nutno pro změření
zbytkového tlaku v nádrži odjistit zpětné
ventily vpuštěním malého množství
metanu.
Na ostatních štítcích (předaných s
doklady od vozidla) je uvedeno datum,
kdy je nutno provést první
přezkoušení/inspekci tlakových nádrží.
27)
Paliva - Identifikace
kompatibility vozidel
Grafické vyjádření
informací pro
spotřebitele podle
normy EN 16942
Podle uvedených symbolů lze snáze
rozpoznat správnou typologii paliva pro
natankování do vozidla. Před
tankováním zkontrolujte symboly na
vnitřku víka palivové nádrže (pokud tam
jsou), a srovnejte je se symbolem
uvedeným na výdejním stojanu (pokud
na něm je).Symboly pro vozidla na benzín
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m) a s
maximálním obsahem ethanolu 5,0 %
(V/V) podle normyEN 228.
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m) a s
maximálním obsahem ethanolu 10,0 %
(V/V) podle normyEN 228.
Symboly pro vozidla na naftu
B7: Nafta s obsahem maximálně do 7
% (V/V) FAME (Fatty Acid Methyl Esters)
podle normyEN 590
B10: Nafta s obsahem maximálně do
10 % (V/V) FAME (Fatty Acid Methyl
Esters) podle normyEN 16734.Symboly pro vozidla na benzín -
metan
E5: Bezolovnatý benzín s maximálním
obsahem kyslíku 2,7 % (m/m) a s
maximálním obsahem ethanolu 5,0 %
(V/V) podle normyEN 228.
E10: Bezolovnatý benzín s maximálním
obsahem kyslíku 3,7 % (m/m) a s
maximálním obsahem ethanolu 10,0 %
(V/V) podle normyEN 228.
CNG: Stlačený metan pro motorová
vozidla podle normyEN 16723
POZOR
111)Nepřibližujte se k hrdlu palivové
nádrže s otevřeným ohněm nebo
se zapálenou cigaretou: nebezpečí požáru.
Nepřibližujte se obličejem k hrdlu palivové
nádrže, abyste se nenadýchali škodlivých
par.
115

112)JestližeAdBlue® v nádrži ohřívalo
po delší dobu na teplotu vyšší než 50 °C
(např. přímým slunečním osvitem), může se
AdBlue® začít rozkládat a uvolňovat
čpavkové výpary. Čpavkové výpary mají
čpavý zápach, takže při vyšroubovávání
uzávěru nádrže přísady
AdBlue® dávejte
pozor, abyste se nenadechly těchto
čpavkových výparů, které z ní začnou
unikat. Nicméně v této koncentraci nejsou
čpavkové výpary škodlivé nebo
nebezpečné pro zdraví.
POZOR
25)Do vozidla čerpejte výhradně
motorovou naftu odpovídající evropské
normě EN 590. Používáním jiných
pohonných hmot nebo palivových směsí
se může nenapravitelně poškodit motor
a záruka na vozidlo pozbýt platnosti. V
případě náhodného načerpání paliva jiného
typu nestartujte motor a vyprázdněte
nádrž. Nastartujete-li motor byť jen na
velmi krátkou dobu, je nezbytné vyprázdnit
jak nádrž, tak celý palivový okruh.
26)Během tankování paliva s otevřeným
víkem uzávěru palivové nádrže neotevírejte
pravé posuvné dveře. Před otevřením/
zavřením bočních posuvných dveří se
ujistěte, zda je víko uzávěru palivové nádrže
uzavřeno, aby se nepoškodilo.
27)Pracovníci plnicí stanice metanu nejsou
oprávněni naplnit tlakové nádoby s
prošlou lhůtou přezkoušení. Zpětný ventil
brání zpětnému průtoku metanu do
plnicího hrdla.
PŘÍSADA AdBlue®
(UREA) PRO SNÍŽENÍ
EMISÍ DIESELOVÝCH
MOTORŮ
Vozidlo je vybaveno systémem
vstřikování UREA a katalyzátorem se
selektivní katalytickou redukcí pro
splnění emisních předpisů.
Tyto dva systémy umožňují splnit
požadavky na emise z dieselových
motorů; zároveň jsou schopny
dosáhnout úspory paliva, zlepšení
jízdních vlastností, točivého momentu a
výkonu. Ohledně hlášení a upozornění
od systému viz informace uvedené v
části „Kontrolky a upozornění“ v
kapitole „Seznámení s přístrojovou
deskou“.
AdBlue® (UREA) je považována za
velmi stabilní produkt s dlouhou
životností. Při skladování při teplotách
NIŽŠÍCH než 32 °C lze tuto přísadu
skladovat nejméně jeden rok.
Další informace o typologii kapaliny
AdBlue® naleznete v části „Kapaliny a
maziva“ v kapitole „Technické údaje“.
Vozidlo je vybaveno automatickým
systémem ohřevuAdBlue®, který po
nastartování motoru umožňuje řádné
fungování systému při teplotách do -11
°C.
POZOR k Při teplotách nižších než -11
°C kapalinaAdBlue® zmrzne.
TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení přípojného vozidla
musí být vozidlo vybaveno schváleným
tažným zařízením a řádným elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.
Hmotnost, kterou přípojné vozidlo
působí na tažné zařízení, úměrně
snižuje nosnost vozidla.
116
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

Aby bylo zajištěno, že nebude
překročena maximální přípustná
hmotnost přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Při jízdě s přípojných vozidlem
dodržujte omezení rychlosti platné v
daném státě. V každém případě nesmí
být maximální rychlost vyšší než 80
km/h.
UPOZORNĚNÍ U verzí Natural Power
není tažení přívěsných vozidel
povoleno, proto se ani nepočítá s
montáží tažného zařízení.
113) 114)
POZOR
113)Systém ABS, kterým je vozidlo
vybaveno, nepůsobí na brzdovou soustavu
přípojného vozidla. Proto je třeba vyšší
opatrnost na kluzném povrchu.
114)Je zakázáno jakkoli upravovat
brzdovou soustavu vozidla ovládající brzdy
přípojného vozidla. Brzdová soustava
přípojného vozidla musí být zcela nezávislá
na hydraulickém systému vozidla.
117

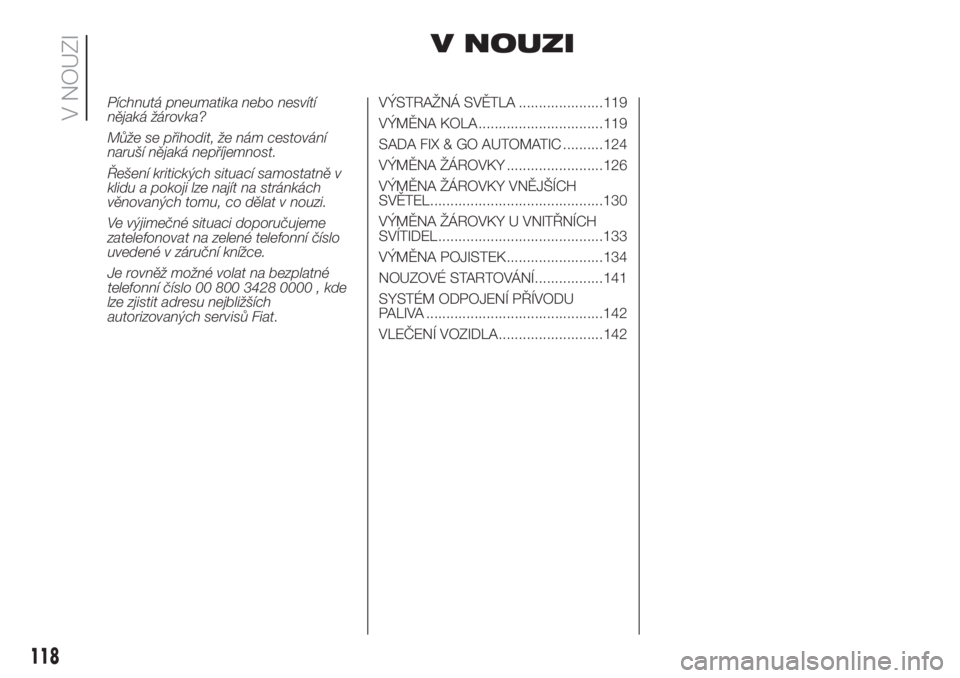

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na zelené telefonní číslo
uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 , kde
lze zjistit adresu nejbližších
autorizovaných servisů Fiat.VÝSTRAŽNÁ SVĚTLA .....................119
VÝMĚNA KOLA ...............................119
SADA FIX & GO AUTOMATIC ..........124
VÝMĚNA ŽÁROVKY ........................126
VÝMĚNA ŽÁROVKY VNĚJŠÍCH
SVĚTEL...........................................130
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................133
VÝMĚNA POJISTEK........................134
NOUZOVÉ STARTOVÁNÍ.................141
SYSTÉM ODPOJENÍ PŘÍVODU
PALIVA ............................................142
VLEČENÍ VOZIDLA..........................142
118
V NOUZI
