2019 FIAT FIORINO Návod k použití a údržbě (in Czech)

Verze s převodovkou
COMFORT-MATIC
Ujistěte se, že je zařazen neutrál (N)
(vozidlem lze pohybovat tlačením),
a postupujte jako při tažení normálního
vozidla s mechanickou převodovkou.
Pokud nebude možné neutrál zařadit,
vozidlo netáhnete, ale vyhledejte
autorizovaný servis Fiat.
POZOR
135)Než začnete vozidlo táhnout, otočte
klíčkem v zapalování na MAR a pak na
STOP, avšak nevytahujte jej ze zapalování.
Vytažením klíčku by se automaticky zamkl
zámek řízení a nebylo by možné natáčet
kola.
136)Před zašroubováním oka je nutno
pečlivě očistit příslušné závitové uložení.
Před začátkem tažení se ujistěte, zda
je tažné oko zašroubované na doraz v
příslušném otvoru.
137)Při tažení vozidla nespouštějte motor.
138)Během vlečení nezapomeňte, že
posilovač brzd nefunguje, a musíte proto
vyvinout na pedál větší sílu. K odtahu
nepoužívejte pružná lana; vyvarujte se
škubání vozidlem. Během tažení
kontrolujte, zda se tažnými pomůckami
nepoškodí části vozidla, jichž se dotýkají.
Při tažení vozidla je povinností dodržovat
pravidla silničního provozu, která platí
jak pro tažné zařízení, tak i pro chování v
silničním provozu. Při tažení vozidla
nespouštějte motor.
POZOR
34)Přední a zadní háky se smějí používat
pouze pro vlečení/tažení vozidla na
silničním povrchu. Povoleno je vlečení/
tažení pouze pro krátké jízdy za použití
zařízení odpovídající pravidlům silničního
provozu (pevná tyč), pro manévry s
vozidlem při přípravě na vlečení/tažení
nebo přepravě odtahovým vozidlem. Háky
se NESMĚJÍ používat pro tažení vozidla
mimo vozovku nebo v přítomnosti překážek
a/nebo pro tažení lany či jinými nepevnými
prostředky. Při dodržení výše uvedených
podmínek je nutno při tažení postupovat
tak, aby se obě vozidla (táhnoucí i vlečené)
nacházela pokud možno ve stejné podélné
ose.
172F0T0086
143

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................145
PLÁN ÚDRŽBY ...............................146
PRAVIDELNÉ KONTROLY ...............154
POUŽÍVÁNÍ VOZIDLA V
NÁROČNÝCH PODMÍNKÁCH.........154
KONTROLA HLADIN .......................155
DOBITÍ BATERIE .............................162
STĚRAČE ČELNÍHO/ZADNÍHO
OKNA .............................................163
ZVEDNUTÍ VOZIDLA .......................164
KOLA A PNEUMATIKY ....................164
144
ÚDRŽBA A PÉČE

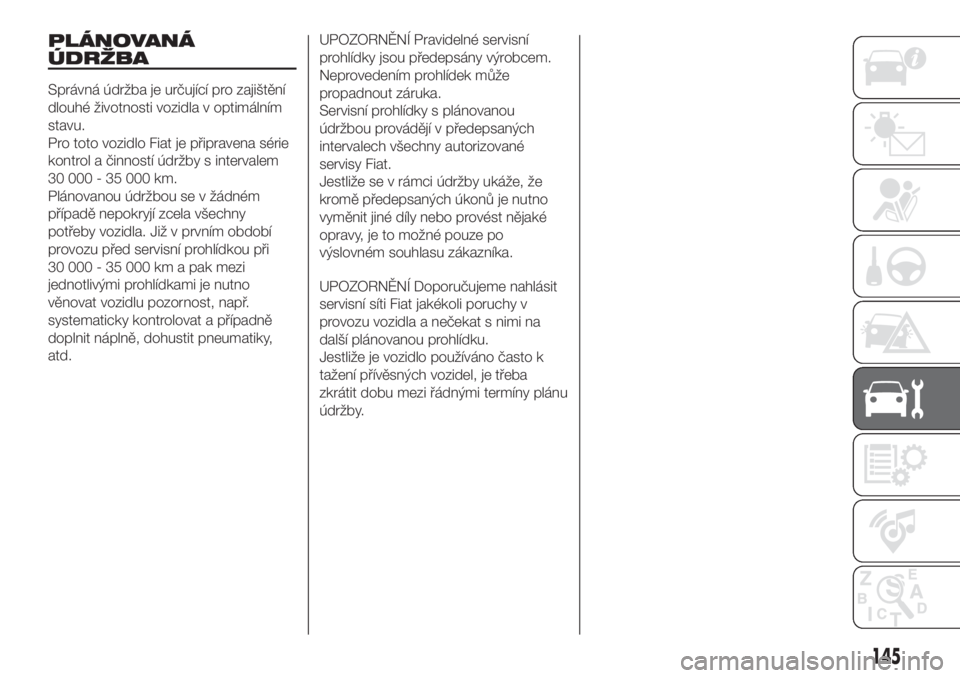

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Pro toto vozidlo Fiat je připravena série
kontrol a činností údržby s intervalem
30 000 - 35 000 km.
Plánovanou údržbou se v žádném
případě nepokryjí zcela všechny
potřeby vozidla. Již v prvním období
provozu před servisní prohlídkou při
30 000 - 35 000 km a pak mezi
jednotlivými prohlídkami je nutno
věnovat vozidlu pozornost, např.
systematicky kontrolovat a případně
doplnit náplně, dohustit pneumatiky,
atd.UPOZORNĚNÍ Pravidelné servisní
prohlídky jsou předepsány výrobcem.
Neprovedením prohlídek může
propadnout záruka.
Servisní prohlídky s plánovanou
údržbou provádějí v předepsaných
intervalech všechny autorizované
servisy Fiat.
Jestliže se v rámci údržby ukáže, že
kromě předepsaných úkonů je nutno
vyměnit jiné díly nebo provést nějaké
opravy, je to možné pouze po
výslovném souhlasu zákazníka.
UPOZORNĚNÍ Doporučujeme nahlásit
servisní síti Fiat jakékoli poruchy v
provozu vozidla a nečekat s nimi na
další plánovanou prohlídku.
Jestliže je vozidlo používáno často k
tažení přívěsných vozidel, je třeba
zkrátit dobu mezi řádnými termíny plánu
údržby.
145

PLÁN ÚDRŽBY
VERZE NA BENZÍN EURO 6 - VERZE NATURAL POWER
Po dosažení 180 000 km/12 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.
Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola stavu/opotřebení pneumatik a případné seřízení tlaku;
kontrola stavu/životnosti náplně hmoty v sadě “Fix&Go Automatic” (u
příslušné verze vozidla)●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatele
směru, výstražná světla, zavazadlový prostor, interiér, schránka v
palubní desce, kontrolky na přístrojové desce, atd.)●●●●●●
Kontrola a případné doplnění hladiny kapalin v motorovém prostoru
(1)●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti systémů
přívodů paliva/řízení motoru, emisía-upříslušné verze vozidla -
degradace motorového oleje●●●●●●
Vizuální kontrola stavu a neporušenosti: vnějšku karosérie, ochrany
spodku karosérie, pevných a ohebných úseků potrubí (výfuk-přívod
paliva-brzdy), pryžových prvků (kryty-manžety-objímky - atd.)●●●●●●
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
146
ÚDRŽBA A PÉČE

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a zadního
okna (pokud existuje)●●●●●●
Kontrola fungování stíračů / ostřikovačů skel, seřízení trysek●●●●●●
Kontrola čistoty zámků víka motorového prostoru, vyčištění a
namazání pákových mechanismů●●●●●●
Kontrola čistoty spodních vedení bočních posuvných dveří (nebo
každých 6 měsíců)●●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●●
Kontrola a případné nastavení spojkového pedálu●●●●●●
Kontrola stavu předních brzdových destiček a funkce signalizace
jejich opotřebení●●●●●●
Kontrola stavu a opotřebení obložení zadních bubnových brzd●●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů (2)●●●
Vizuální kontrola stavu ozubeného rozvodového řemene (verze
Natural Power)●●●
Kontrola napnutí hnacího řemene příslušenství (u verzí bez
automatického napínače) (nebo každé dva roky)●●
Kontrola a seřízení vůle ventilů (verze Natural Power)●●●●●●
(2) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je stanoven maximální kilometrický proběh 60 000 km. Nicméně řemen je
nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
147

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Vizuální kontrola stavu potrubí a přípojek metanu, upevnění tlakových
láhví s metanem, případné obnovení příchytek (verze Natural Power)
(3)●●●●●●
Kontrola regulátoru tlaku a případná výměna vnitřního filtru (provedení
Natural Power) (3)●●●●●●
Kontrola utahovacího momentu úchytek nádob (verze Natural Power)●●●
Výměna motorového oleje a olejového filtru (4)
35)●●●●●●
Výměna zapalovacích svíček●●●●●●
Výměna ozubeného rozvodového řemene(2)
Výměna rozvodového řemene/ů vedlejších agregátů(2)
(3) anebo každých 12 měsíců.
(4) Pokud je vozidlo provozováno s ročním kilometrickým proběhem nižším než 10 000 km, je nutné měnit motorový olej a filtr každých 12 měsíců. Používá-li se
vozidlo v prašném prostředí, doporučuje se vyměnit motorový olej a filtr každých 12 měsíců. (2) Maximální kilometrický proběh: 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let. Při náročném používání vozidla
(prašné oblasti, studené klima, jezdění po městě, dlouhodobý chod motor na prázdno) je stanoven maximální kilometrický proběh 60 000 km. Nicméně řemen je
nutno vyměnit každé čtyři roky bez ohledu na kilometrický proběh.
148
ÚDRŽBA A PÉČE

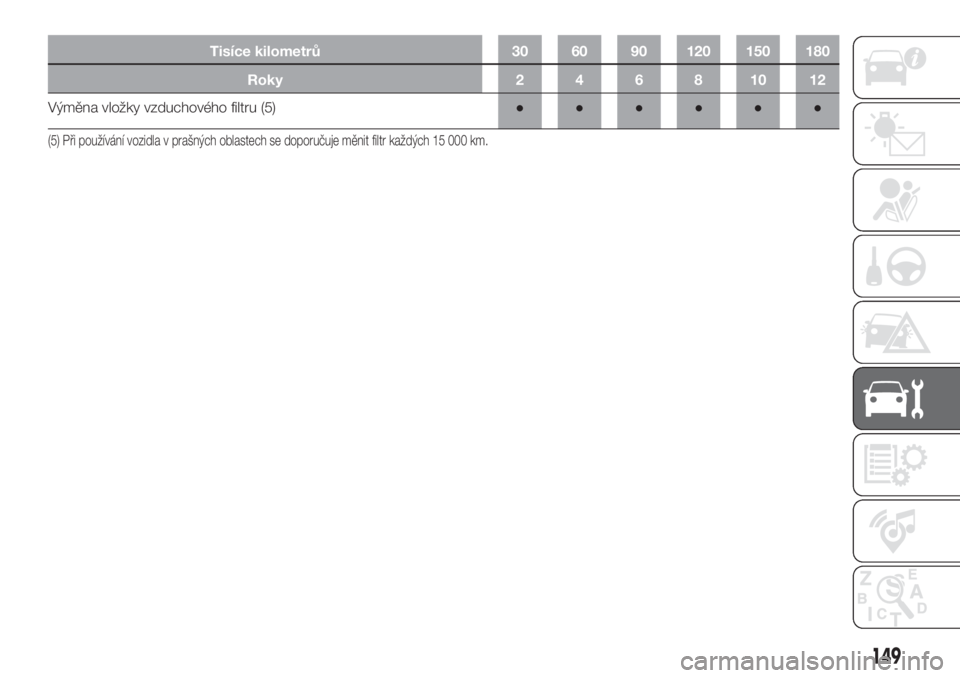

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Výměna vložky vzduchového filtru (5)●●●●●●
(5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
149

Tisíce kilometrů 30 60 90 120 150 180
Roky 2 4 6 8 10 12
Výměna brzdové kapaliny(6)
Výměna pylového filtru (5)●●●●●●
(6) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh. (5) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
POZOR
35)Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každých 12 měsíců.
150
