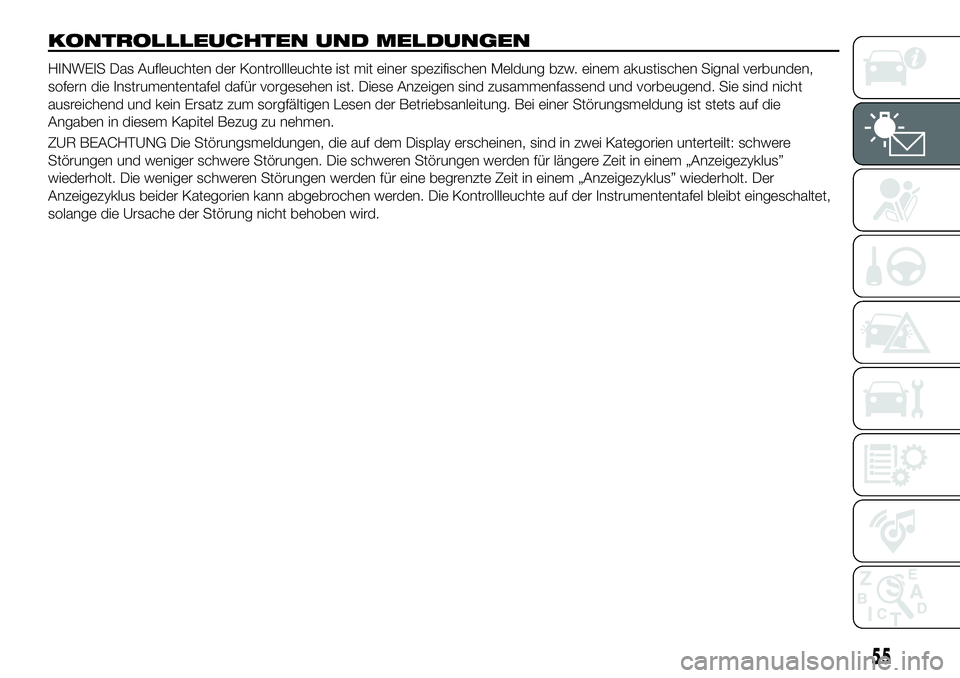

KONTROLLLEUCHTEN UND MELDUNGEN
HINWEIS Das Aufleuchten der Kontrollleuchte ist mit einer spezifischen Meldung bzw. einem akustischen Signal verbunden,
sofern die Instrumententafel dafür vorgesehen ist. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
ZUR BEACHTUNG Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere
Störungen und weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem „Anzeigezyklus”
wiederholt. Die weniger schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der
Anzeigezyklus beider Kategorien kann abgebrochen werden. Die Kontrollleuchte auf der Instrumententafel bleibt eingeschaltet,
solange die Ursache der Störung nicht behoben wird.
55

Kontrollleuchte Bedeutung
RotUNGENÜGENDE BREMSFLÜSSIGKEIT / ELEKTRISCHE FESTSTELLBREMSE EINGERÜCKT
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter wegen eines möglichen Lecks
im Kreis unter den Mindeststand sinkt. Den Bremsflüssigkeitsstand korrigieren und darauf achten, dass die
Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt, sich an das Fiat-Servicenetz
wenden.
Elektrische Feststellbremse angezogen
Die Leuchte wird bei aktivierter elektrischer Feststellbremse eingeschaltet. Die elektrische Feststellbremse
lösen und darauf achten, dass die Kontrollleuchte erlischt. Wenn die Kontrollleuchte eingeschaltet bleibt,
sich an das Fiat-Servicenetz wenden.
Rot
gelbSTÖRUNG EBD
Das gleichzeitige Aufleuchten der Kontrollleuchten
(Rot) und(Bernsteingelb) bei laufendem Motor
deutet auf einen Fehlzustand des EBD-Systems hin oder gibt an, dass das System nicht verfügbar ist. In
diesem Fall können die Hinterräder bei kräftigem Bremsen vorzeitig blockieren und das Fahrzeug
ausbrechen.
Deshalb äußerst vorsichtig bis zum nächstgelegenen Fiat-Servicenetz weiterfahren, um die Anlage prüfen
zu lassen.
56
KENNTNIS DER INSTRUMENTENTAFEL

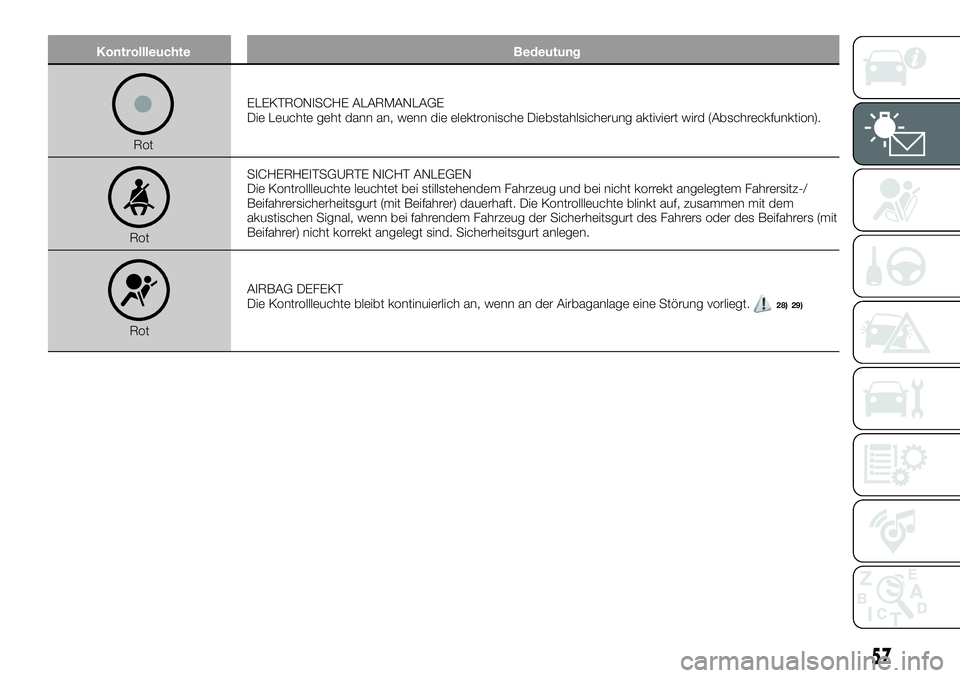

Kontrollleuchte Bedeutung
RotELEKTRONISCHE ALARMANLAGE
Die Leuchte geht dann an, wenn die elektronische Diebstahlsicherung aktiviert wird (Abschreckfunktion).
RotSICHERHEITSGURTE NICHT ANLEGEN
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug und bei nicht korrekt angelegtem Fahrersitz-/
Beifahrersicherheitsgurt (mit Beifahrer) dauerhaft. Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal, wenn bei fahrendem Fahrzeug der Sicherheitsgurt des Fahrers oder des Beifahrers (mit
Beifahrer) nicht korrekt angelegt sind. Sicherheitsgurt anlegen.
RotAIRBAG DEFEKT
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der Airbaganlage eine Störung vorliegt.
28) 29)
57

Kontrollleuchte Bedeutung
RotZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Die Kontrollleuchte (oder das Symbol auf dem Display) leuchtet bei überhitztem Motor.
Bei normaler Fahrt: Das Fahrzeug anhalten, den Motor abstellen und den Wasserstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Markierungen in dem Behälter liegt. Außerdem
prüfen, ob Leckstellen sichtbar sind. Wenn beim nächsten Anlassen die Kontrollleuchte (oder das Symbol
am Display) erneut aufleuchten sollte, das Fiat-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 min
lang bei laufendem Motor und leicht gedrücktem Gaspedal stehen bleiben, um eine aktivere Zirkulation der
Kühlflüssigkeit zu ermöglichen. Dann den Motor abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben,
überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter
Drehzahl laufen lassen.
RotSTÖRUNG DER SERVOLENKUNG
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte (oder das Symbol auf dem
Display) auf, muss aber nach einigen Sekunden wieder ausgehen. Bleibt die Kontrollleuchte (oder das
Symbol auf dem Display) eingeschaltet, steht die Servolenkung nicht zur Verfügung und die auf das
Lenkrad angewandte Kraft erhöht sich, obwohl die Möglichkeit zum Lenken noch besteht. Bei einigen
Versionen erscheint eine entsprechende Meldung auf dem Display. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
58
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
gelbiTPMS-SYSTEM
Fehlbetrieb des iTPMS-Systems
Wenn ein iTPMS-Systemausfall erkannt wird, blinkt die Lampe 75 Sekunden lang, bleibt dann konstant an
und eine Warnmeldung wird angezeigt. Dies erfolgt auch, wenn ein oder mehrere Räder ohne Sensor
montiert werden, bis die Anfangsbedingungen wiederhergestellt werden.
HINWEIS Nicht mit einem oder mehreren platten Reifen fahren, da die Lenkbarkeit des Fahrzeugs
beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke Abbremsungen
anhalten. Den/die Reifen mit dem speziellen Kit reparieren (siehe Abschnitt „Reifenschnellreparaturset
Fix&Go“ im Kapitel „Im Notfall“). Anschließend bitte umgehend das Fiat-Servicenetz aufsuchen.
Ungenügender Reifendruck
Die Leuchte meldet, zusammen mit der Display-Meldung, dass der Reifendruck unter dem empfohlenen
Mindestwert liegt oder dass ein langsamer Druckverlust wahrgenommen wird. Unter diesen Bedingungen
können Nachteile für die Lebensdauer des Reifens und des optimalen Kraftstoffverbrauchs entstehen.
Immer, wenn am Display die entsprechende Meldung angezeigt wird, MÜSSEN UNBEDINGT die im
Abschnitt „Räder” im Kapitel „Technische Daten” beschriebenen Anleitungen berücksichtigt werden.
Sobald die normalen Betriebsbedingungen des Fahrzeugs wieder hergestellt sind, den Reset-Vorgang
durchführen.
HINWEIS Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des Fahrzeuges
beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke Abbremsungen
anhalten.
gelbSTÖRUNG ABS-SYSTEM
Die Kontrollleuchte leuchtet, um einen ABS-Fehler anzuzeigen. In diesem Fall bleibt die Leistung der
Bremsanlage erhalten, das ABS-System funktioniert jedoch nicht mehr. Vorsichtig weiterfahren und
schnellstens das Fiat-Servicenetz aufsuchen.
59

Kontrollleuchte Bedeutung
gelbESC-SYSTEM
Eingriff des ESC-Systems
Wenn das System eingreift, wird dies durch das Blinken der Leuchte angezeigt: In diesen Fällen herrschen
für das Fahrzeug kritische Stabilitäts- und Bodenhaftungsbedingungen.
Störung ESC-System
Geht die Leuchte nicht aus, oder leuchtet sie bei laufendem Motor weiter, deutet dies auf einen Fehlbetrieb
des ESC-Systems hin. Bitte umgehend das Fiat-Servicenetz aufsuchen.
Fehlbetrieb (Hill Hold Control)
Wenn die Kontrollleuchte zusammen mit einer Anzeige einer entsprechenden Meldung am Display leuchtet,
meldet dies einen Fehlbetrieb des Hill Hold Control Systems. Bitte umgehend das Fiat-Servicenetz
aufsuchen.
gelbTEILWEISE BZW. VOLLSTÄNDIGE DEAKTIVIERUNG DER AKTIVEN SICHERHEITSSYSTEME
Das Aufleuchten der Warnleuchte gibt an, dass einige Sicherheitssysteme auf Anforderung des Fahrers
teilweise deaktiviert wurden.
gelbNEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
gelbSTÖRUNG DER ELEKTRISCHEN FESTSTELLBREMSE
Die Kontrollleuchte schaltet ein, wenn eine Störung der elektrischen Feststellbremse erfasst wird. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
30)
60
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung
gelbSTÖRUNG EOBD-SYSTEM/EINSPRITZUNG
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen der Anlassvorrichtung auf Position
MAR auf, muss aber nach dem Anspringen des Motors erlöschen. Die Funktionstüchtigkeit der
Kontrollleuchte kann mit entsprechenden Geräten von der Verkehrspolizei geprüft werden. Die geltenden
Vorschriften des jeweiligen Landes beachten.
13)
Defekt an der Einspritzanlage
Bleibt die Leuchte aktiv oder leuchtet sie während des Betriebs auf, arbeitet die Einspritzanlage nicht
korrekt. Ein dauerndes Leuchten zeigt eine Störung in der Kraftstoffversorgung/Zündung an, die hohe
Abgaswerte, einen möglichen Leistungsverlust, ein schlechtes Fahrverhalten und einen hohen Verbrauch
verursachen können. Bei einigen Versionen erscheint eine entsprechende Meldung auf dem Display. Die
Kontrollleuchte erlischt nach der Fehlerbehebung, aber das System speichert die Meldung dennoch. Unter
diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des Motors
und hohe Geschwindigkeiten zu vermeiden sind. Eine längere Nutzung des Fahrzeugs bei dauerhaft
eingeschalteter Kontrollleuchte kann zu Schäden führen. Umgehend das Fiat-Servicenetz aufsuchen.
Katalysatorschäden
Wenn die Kontrollleuchte blinkt, könnte der Katalysator beschädigt sein. Das Gaspedal loslassen und auf
niedrige Drehzahlen gehen, bis die Kontrollleuchte aufhört zu blinken Mit niedriger Geschwindigkeit
weiterfahren, jedoch Situationen vermeiden, die ein weiteres Aufblinken verursachen könnten und
schnellstmöglich eine Werkstatt des Fiat-Kundendienstnetzes aufsuchen.
FEHLER IM EINSPRITZSYSTEM für AdBlue® (UREA) (Diesel-Versionen)
(wo vorgesehen)
Die Kontrollleuchte geht an und es wird eine entsprechende Meldung eingeblendet (für Versionen und
Märkte, wo vorgesehen), wenn eine Flüssigkeit eingeben wird, die nicht die Anforderungen erfüllt, oder
wenn ein durchschnittlicher AdBlue® (UREA)-Verbrauch über 50% ermittelt wird.
Umgehend das Fiat-Servicenetz aufsuchen.
Wenn das Problem nicht behoben wird, wird bei jedem Erreichen eines weiteren Schwellwertes eine
entsprechende Meldung auf der Instrumententafel angezeigt, bis der Motor nicht mehr gestartet werden
kann.
200 km vor der Verhinderung des Motorstarts wird eine feste Meldung eingeblendet (für Versionen und
Märkte, wo vorgesehen) und es ertönt ein Warnton.
61

Kontrollleuchte Bedeutung
gelbLANE ASSIST-SYSTEM
Die Kontrollleuchte schaltet nach folgender Logik:
Dauerlicht der Kontrollleuchte (Weiß):Das System ist eingeschaltet aber die Fahrbahngrenzen wurden nicht
ermittelt (die Fahrbahnbegrenzungslinien sind grau).
Blinkende Kontrollleuchte (Bernsteingelb):Das Fahrzeug hat sich der Fahrbahngrenze genähert und
überschreitet gerade die Begrenzungslinie.
Dauerlicht der Kontrollleuchte (Grün):Das System hat die Grenzen beider Fahrbahnen ermittelt. Bei
unerwünschten Verlassen der Fahrbahn greift das System ein.
gelbGLÜHKERZENVORWÄRMUNG (Dieselversionen)
Beim Drehen der Anlassvorrichtung auf MAR leuchtet die Kontrollleuchte auf. Sie erlischt, wenn die Kerzen
die vorab festgelegte Temperatur erreicht haben. Den Motor sofort nach dem Erlöschen der Kontrollleuchte
starten.
HINWEIS Bei milden oder hohen Umgebungstemperaturen leuchtet die Kontrollleuchte nur kurz auf.
GLÜHKERZENVORWÄRMUNG DEFEKT (Dieselversionen)
Das Blinken der Kontrollleuchte, zeigt einen Defekt der Vorglühanlage der Glühkerzen an. Bitte in diesem
Fall umgehend das Fiat-Servicenetz aufsuchen.
gelbFULL BRAKE CONTROL OFF
Die Kontrollleuchte schaltet sich ein, wenn das Full Brake Control System durch den Fahrer abgeschaltet
wird oder bei einer automatischen Abschaltung aufgrund einer vorübergehenden Fehlfunktion des
Systems. Bitte umgehend das Fiat-Servicenetz aufsuchen.
62
KENNTNIS DER INSTRUMENTENTAFEL
