2019 FIAT 500X Betriebsanleitung (in German)

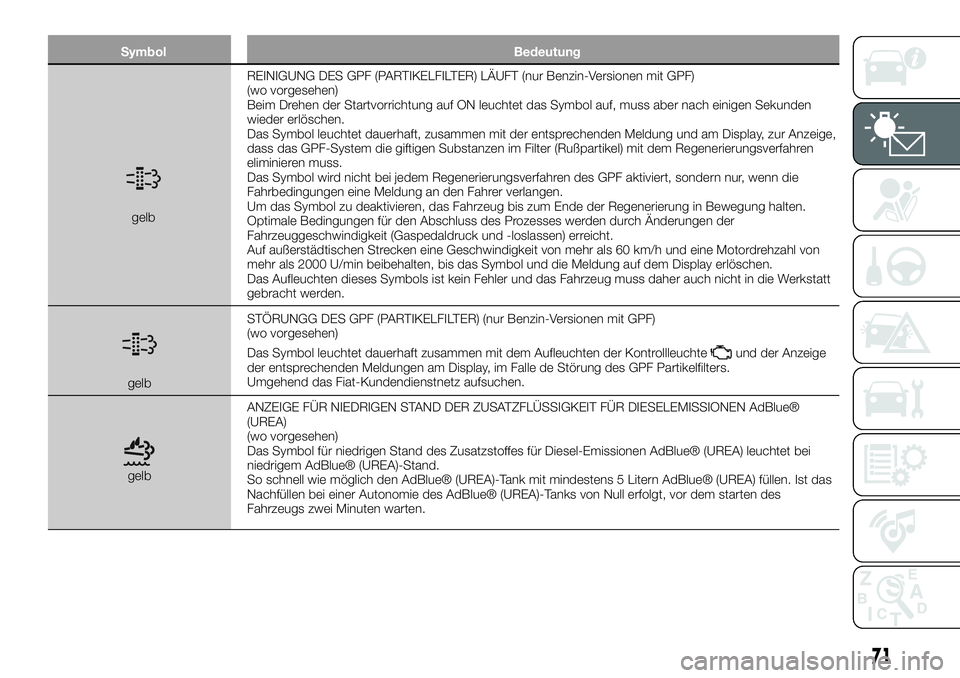

Symbol Bedeutung
gelbREINIGUNG DES GPF (PARTIKELFILTER) LÄUFT (nur Benzin-Versionen mit GPF)
(wo vorgesehen)
Beim Drehen der Startvorrichtung auf ON leuchtet das Symbol auf, muss aber nach einigen Sekunden
wieder erlöschen.
Das Symbol leuchtet dauerhaft, zusammen mit der entsprechenden Meldung und am Display, zur Anzeige,
dass das GPF-System die giftigen Substanzen im Filter (Rußpartikel) mit dem Regenerierungsverfahren
eliminieren muss.
Das Symbol wird nicht bei jedem Regenerierungsverfahren des GPF aktiviert, sondern nur, wenn die
Fahrbedingungen eine Meldung an den Fahrer verlangen.
Um das Symbol zu deaktivieren, das Fahrzeug bis zum Ende der Regenerierung in Bewegung halten.
Optimale Bedingungen für den Abschluss des Prozesses werden durch Änderungen der
Fahrzeuggeschwindigkeit (Gaspedaldruck und -loslassen) erreicht.
Auf außerstädtischen Strecken eine Geschwindigkeit von mehr als 60 km/h und eine Motordrehzahl von
mehr als 2000 U/min beibehalten, bis das Symbol und die Meldung auf dem Display erlöschen.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt
gebracht werden.
gelbSTÖRUNGG DES GPF (PARTIKELFILTER) (nur Benzin-Versionen mit GPF)
(wo vorgesehen)
Das Symbol leuchtet dauerhaft zusammen mit dem Aufleuchten der Kontrollleuchte
und der Anzeige
der entsprechenden Meldungen am Display, im Falle de Störung des GPF Partikelfilters.
Umgehend das Fiat-Kundendienstnetz aufsuchen.
gelbANZEIGE FÜR NIEDRIGEN STAND DER ZUSATZFLÜSSIGKEIT FÜR DIESELEMISSIONEN AdBlue®
(UREA)
(wo vorgesehen)
Das Symbol für niedrigen Stand des Zusatzstoffes für Diesel-Emissionen AdBlue® (UREA) leuchtet bei
niedrigem AdBlue® (UREA)-Stand.
So schnell wie möglich den AdBlue® (UREA)-Tank mit mindestens 5 Litern AdBlue® (UREA) füllen. Ist das
Nachfüllen bei einer Autonomie des AdBlue® (UREA)-Tanks von Null erfolgt, vor dem starten des
Fahrzeugs zwei Minuten warten.
71

Symbol Bedeutung
gelbFEHLER DES KRAFTSTOFFSTANDGEBERS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffstandanzeigers. Bitte das Fiat-Servicenetz
kontaktieren.
gelbVERBRAUCHTES MOTORÖL
(wo vorhanden)
Diesel-Versionen: Das Symbol wird in 3-Minuten-Zyklen mit Intervallen, wo die Kontrollleuchte
ausgeschaltet ist, von 5 Sekunden angezeigt, bis der Ölwechsel durchgeführt wurde.
Das Symbol bleibt während der ganzen Zeit der Anzeige eingeblendet.
Benzinversionen: Das Symbol leuchtet auf und erlischt dann am ende der Anzeige wieder.
ACHTUNG Nach der ersten Signalisierung leuchtet das Symbol bei jedem Motorstart in vorher
beschriebener Art und Weise, bis das Öl gewechselt wird.
Wenn diese Kontrollleuchte leuchtet, handelt es sich nicht um einen Fehlzustand am Fahrzeug, sondern
nur um den Hinweis, dass durch den normalen Fahrzeugeinsatz ein Ölwechsel erforderlich ist.
Der Einsatz des Fahrzeugs über kurze Strecken beschleunigt den Ölverschleiß, so dass der Motor die
Betriebstemperatur später erreicht.
Umgehend das Fiat-Kundendienstnetz aufsuchen.
19) 20)
gelbMOTORÖLDRUCKSENSOR DEFEKT
Das Symbol leuchtet mit Dauerlicht zusammen mit einer Displaymeldung bei einer Störung des
Motoröldrucksensors.
gelbSTÖRUNG TRAFFIC SIGN RECOGNITION-SYSTEM (wo vorgesehen)
Das Symbol leuchtet bei einigen Versionen zusammen mit einer Meldung im Falle einer Störung des Traffic
Sign Recognition-Systems auf.
Umgehend das Fiat-Kundendienstnetz aufsuchen.
gelbAVARIA ADAPTIVE CRUISE CONTROL (ACC)
(wo vorgesehen)
Das Symbol leuchtet (zusammen mit der Anzeige einer Displaymeldung) auf und meldet die Störung des
Adaptive Cruise Control-Systems (ACC). Bitte das Fiat-Servicenetz kontaktieren.
72
KENNTNIS DER INSTRUMENTENTAFEL

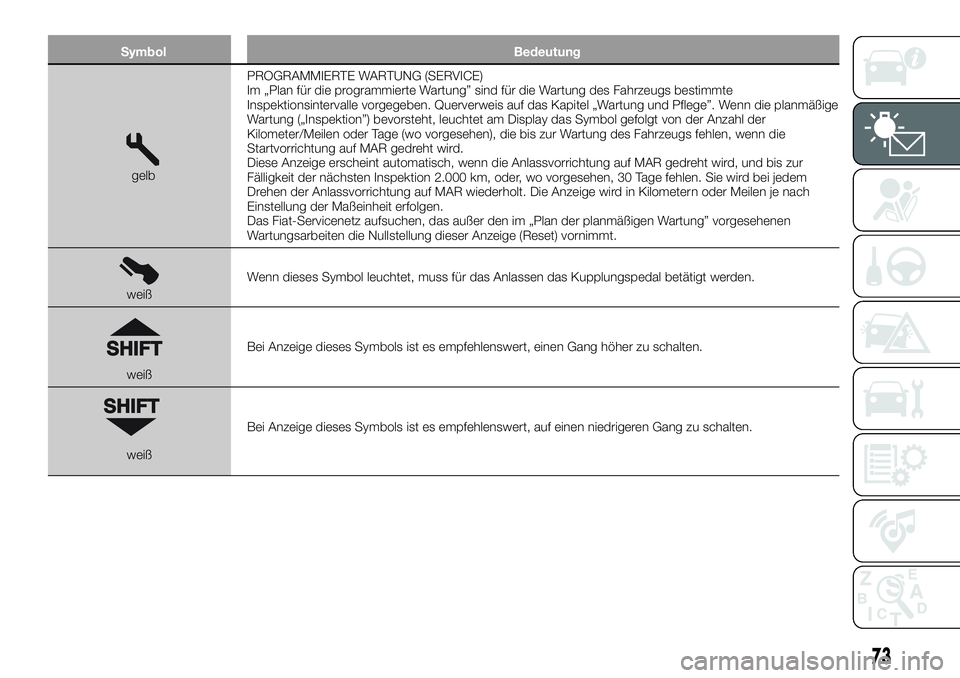

Symbol Bedeutung
gelbPROGRAMMIERTE WARTUNG (SERVICE)
Im „Plan für die programmierte Wartung” sind für die Wartung des Fahrzeugs bestimmte
Inspektionsintervalle vorgegeben. Querverweis auf das Kapitel „Wartung und Pflege”. Wenn die planmäßige
Wartung („Inspektion”) bevorsteht, leuchtet am Display das Symbol gefolgt von der Anzahl der
Kilometer/Meilen oder Tage (wo vorgesehen), die bis zur Wartung des Fahrzeugs fehlen, wenn die
Startvorrichtung auf MAR gedreht wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR gedreht wird, und bis zur
Fälligkeit der nächsten Inspektion 2.000 km, oder, wo vorgesehen, 30 Tage fehlen. Sie wird bei jedem
Drehen der Anlassvorrichtung auf MAR wiederholt. Die Anzeige wird in Kilometern oder Meilen je nach
Einstellung der Maßeinheit erfolgen.
Das Fiat-Servicenetz aufsuchen, das außer den im „Plan der planmäßigen Wartung” vorgesehenen
Wartungsarbeiten die Nullstellung dieser Anzeige (Reset) vornimmt.
weißWenn dieses Symbol leuchtet, muss für das Anlassen das Kupplungspedal betätigt werden.
weißBei Anzeige dieses Symbols ist es empfehlenswert, einen Gang höher zu schalten.
weißBei Anzeige dieses Symbols ist es empfehlenswert, auf einen niedrigeren Gang zu schalten.
73

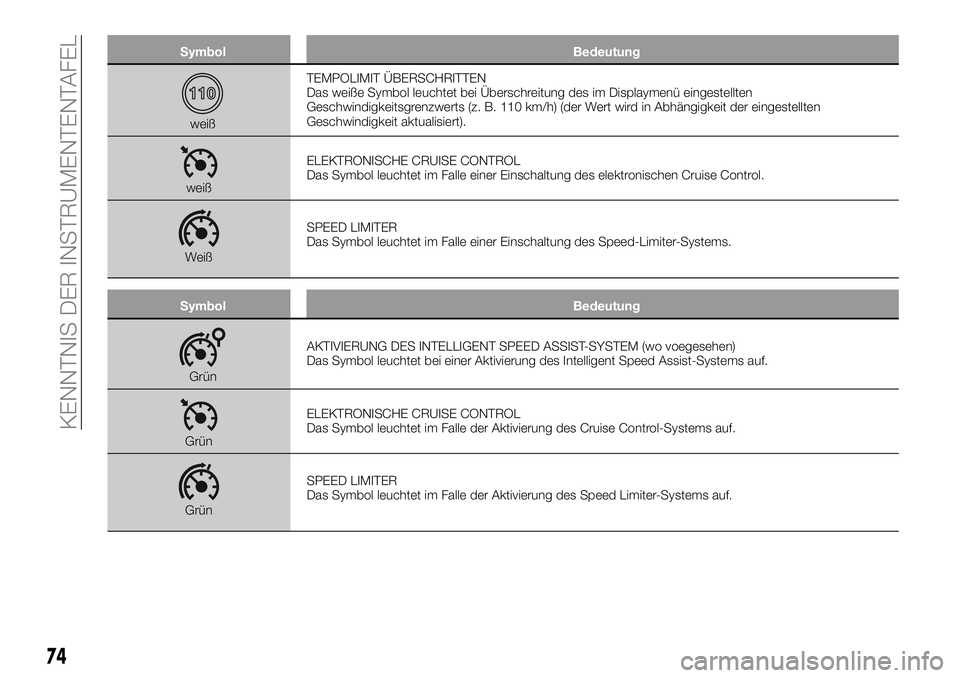

Symbol Bedeutung
weißTEMPOLIMIT ÜBERSCHRITTEN
Das weiße Symbol leuchtet bei Überschreitung des im Displaymenü eingestellten
Geschwindigkeitsgrenzwerts (z. B. 110 km/h) (der Wert wird in Abhängigkeit der eingestellten
Geschwindigkeit aktualisiert).
weißELEKTRONISCHE CRUISE CONTROL
Das Symbol leuchtet im Falle einer Einschaltung des elektronischen Cruise Control.
WeißSPEED LIMITER
Das Symbol leuchtet im Falle einer Einschaltung des Speed-Limiter-Systems.
Symbol Bedeutung
GrünAKTIVIERUNG DES INTELLIGENT SPEED ASSIST-SYSTEM (wo voegesehen)
Das Symbol leuchtet bei einer Aktivierung des Intelligent Speed Assist-Systems auf.
GrünELEKTRONISCHE CRUISE CONTROL
Das Symbol leuchtet im Falle der Aktivierung des Cruise Control-Systems auf.
GrünSPEED LIMITER
Das Symbol leuchtet im Falle der Aktivierung des Speed Limiter-Systems auf.
74
KENNTNIS DER INSTRUMENTENTAFEL

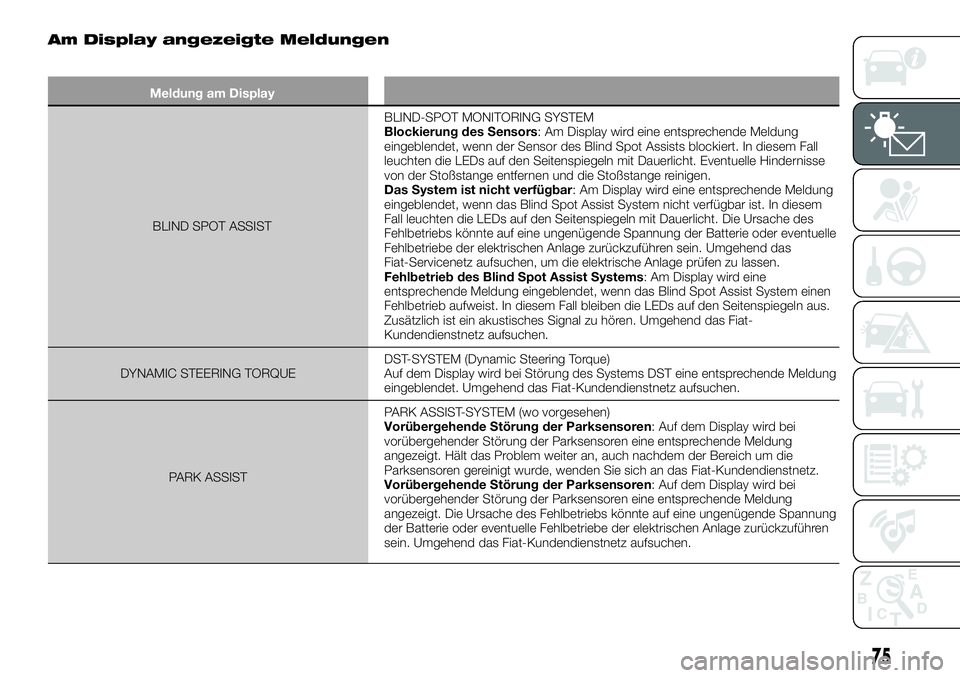

Am Display angezeigte Meldungen
Meldung am Display
BLIND SPOT ASSISTBLIND-SPOT MONITORING SYSTEM
Blockierung des Sensors: Am Display wird eine entsprechende Meldung
eingeblendet, wenn der Sensor des Blind Spot Assists blockiert. In diesem Fall
leuchten die LEDs auf den Seitenspiegeln mit Dauerlicht. Eventuelle Hindernisse
von der Stoßstange entfernen und die Stoßstange reinigen.
Das System ist nicht verfügbar: Am Display wird eine entsprechende Meldung
eingeblendet, wenn das Blind Spot Assist System nicht verfügbar ist. In diesem
Fall leuchten die LEDs auf den Seitenspiegeln mit Dauerlicht. Die Ursache des
Fehlbetriebs könnte auf eine ungenügende Spannung der Batterie oder eventuelle
Fehlbetriebe der elektrischen Anlage zurückzuführen sein. Umgehend das
Fiat-Servicenetz aufsuchen, um die elektrische Anlage prüfen zu lassen.
Fehlbetrieb des Blind Spot Assist Systems: Am Display wird eine
entsprechende Meldung eingeblendet, wenn das Blind Spot Assist System einen
Fehlbetrieb aufweist. In diesem Fall bleiben die LEDs auf den Seitenspiegeln aus.
Zusätzlich ist ein akustisches Signal zu hören. Umgehend das Fiat-
Kundendienstnetz aufsuchen.
DYNAMIC STEERING TORQUEDST-SYSTEM (Dynamic Steering Torque)
Auf dem Display wird bei Störung des Systems DST eine entsprechende Meldung
eingeblendet. Umgehend das Fiat-Kundendienstnetz aufsuchen.
PARK ASSISTPARK ASSIST-SYSTEM (wo vorgesehen)
Vorübergehende Störung der Parksensoren: Auf dem Display wird bei
vorübergehender Störung der Parksensoren eine entsprechende Meldung
angezeigt. Hält das Problem weiter an, auch nachdem der Bereich um die
Parksensoren gereinigt wurde, wenden Sie sich an das Fiat-Kundendienstnetz.
Vorübergehende Störung der Parksensoren: Auf dem Display wird bei
vorübergehender Störung der Parksensoren eine entsprechende Meldung
angezeigt. Die Ursache des Fehlbetriebs könnte auf eine ungenügende Spannung
der Batterie oder eventuelle Fehlbetriebe der elektrischen Anlage zurückzuführen
sein. Umgehend das Fiat-Kundendienstnetz aufsuchen.
75

Meldung am Display
LANE ASSISTLANE ASSIST-SYSTEM
Abdeckung der Kamera:Auf dem Display wird eine entsprechende Mitteilung
angezeigt, wenn sich Schmutz auf der Windschutzscheibe befindet, der den
korrekten Betrieb der Kamera beeinträchtigen könnte. Die Windschutzscheibe mit
einem weichen und sauberen Lappen reinigen. Kratzer vermeiden. Sollte die
Störung weiterhin bestehen, umgehend das Fiat-Servicenetz aufsuchen.
START&STOPPAKTIVIERUNG/DEAKTIVIERUNG DES SYSTEMS START&STOP
Aktivierung: Die Aktivierung des Systems wird durch die Anzeige einer Mitteilung
auf dem Display signalisiert. Unter diesen Bedingungen ist die LED auf der Taste
ausgeschaltet.
Deaktivierung: Die Deaktivierung des Systems wird durch die Anzeige einer
Mitteilung und des Symbols auf dem Display angezeigt. Unter diesen
Bedingungen ist die LED auf der Taste eingeschaltet.
MELDUNG „SERVICE” (PROGRAMMIERTE WARTUNG)PROGRAMMIERTE WARTUNG (SERVICE)
Wenn die planmäßige Wartung („Inspektion”) bevorsteht, erscheint auf dem
Display die Meldung „Service” gefolgt von der Anzahl der Kilometer/Meilen oder
Tage (wo vorgesehen), die bis zur Wartung des Fahrzeugs fehlen, wenn die
Startvorrichtung auf MAR gedreht wird.
Diese Anzeige erscheint automatisch, wenn die Anlassvorrichtung auf MAR
gedreht wird, und bis zur Fälligkeit der nächsten Inspektion 2.000 km, oder, wo
vorgesehen, 30 Tage fehlen. Sie wird bei jedem Drehen der Anlassvorrichtung auf
MAR wiederholt. Die Anzeige wird in Kilometern oder Meilen je nach Einstellung
der Maßeinheit erfolgen.
Das Fiat-Servicenetz aufsuchen, das außer den im „Plan der planmäßigen
Wartung” vorgesehenen Wartungsarbeiten die Nullstellung dieser Anzeige (Reset)
vornimmt.
76
KENNTNIS DER INSTRUMENTENTAFEL

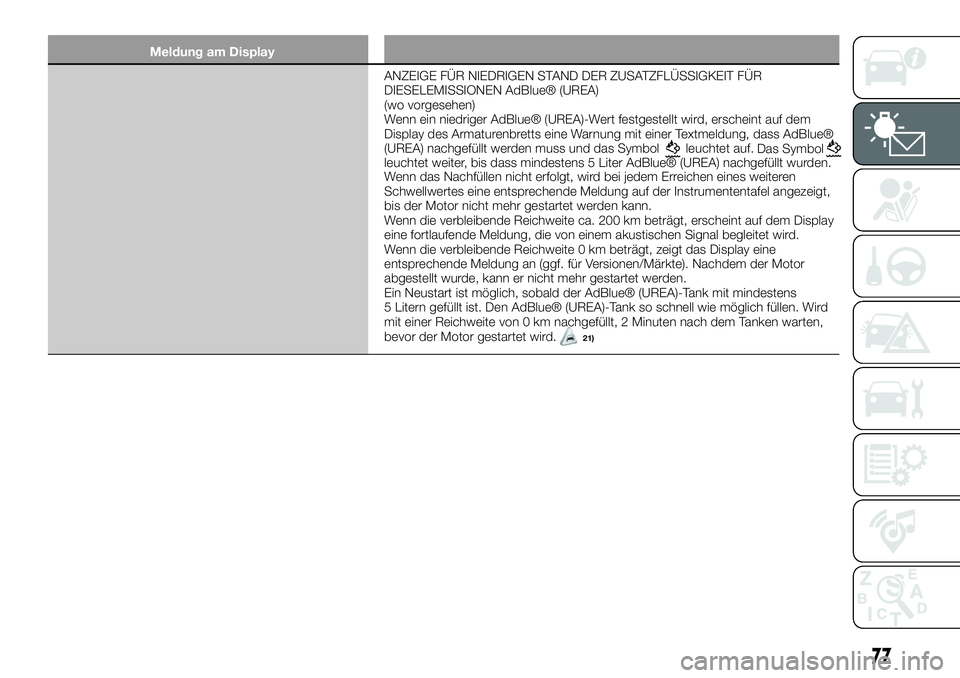

Meldung am Display
ANZEIGE FÜR NIEDRIGEN STAND DER ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN AdBlue® (UREA)
(wo vorgesehen)
Wenn ein niedriger AdBlue® (UREA)-Wert festgestellt wird, erscheint auf dem
Display des Armaturenbretts eine Warnung mit einer Textmeldung, dass AdBlue®
(UREA) nachgefüllt werden muss und das Symbol
leuchtet auf.
Das Symbolleuchtet weiter, bis dass mindestens 5 Liter AdBlue® (UREA) nachgefüllt wurden.
Wenn das Nachfüllen nicht erfolgt, wird bei jedem Erreichen eines weiteren
Schwellwertes eine entsprechende Meldung auf der Instrumententafel angezeigt,
bis der Motor nicht mehr gestartet werden kann.
Wenn die verbleibende Reichweite ca. 200 km beträgt, erscheint auf dem Display
eine fortlaufende Meldung, die von einem akustischen Signal begleitet wird.
Wenn die verbleibende Reichweite 0 km beträgt, zeigt das Display eine
entsprechende Meldung an (ggf. für Versionen/Märkte). Nachdem der Motor
abgestellt wurde, kann er nicht mehr gestartet werden.
Ein Neustart ist möglich, sobald der AdBlue® (UREA)-Tank mit mindestens
5 Litern gefüllt ist. Den AdBlue® (UREA)-Tank so schnell wie möglich füllen. Wird
mit einer Reichweite von 0 km nachgefüllt, 2 Minuten nach dem Tanken warten,
bevor der Motor gestartet wird.
21)
77

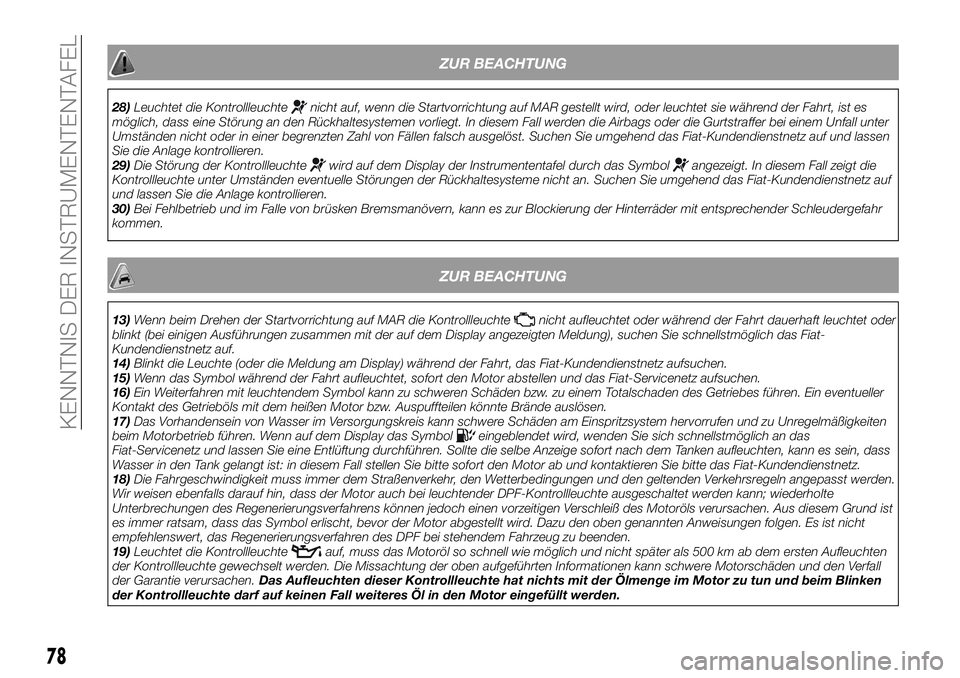

ZUR BEACHTUNG
28)Leuchtet die Kontrollleuchtenicht auf, wenn die Startvorrichtung auf MAR gestellt wird, oder leuchtet sie während der Fahrt, ist es
möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Suchen Sie umgehend das Fiat-Kundendienstnetz auf und lassen
Sie die Anlage kontrollieren.
29)Die Störung der Kontrollleuchte
wird auf dem Display der Instrumententafel durch das Symbolangezeigt. In diesem Fall zeigt die
Kontrollleuchte unter Umständen eventuelle Störungen der Rückhaltesysteme nicht an. Suchen Sie umgehend das Fiat-Kundendienstnetz auf
und lassen Sie die Anlage kontrollieren.
30)Bei Fehlbetrieb und im Falle von brüsken Bremsmanövern, kann es zur Blockierung der Hinterräder mit entsprechender Schleudergefahr
kommen.
ZUR BEACHTUNG
13)Wenn beim Drehen der Startvorrichtung auf MAR die Kontrollleuchtenicht aufleuchtet oder während der Fahrt dauerhaft leuchtet oder
blinkt (bei einigen Ausführungen zusammen mit der auf dem Display angezeigten Meldung), suchen Sie schnellstmöglich das Fiat-
Kundendienstnetz auf.
14)Blinkt die Leuchte (oder die Meldung am Display) während der Fahrt, das Fiat-Kundendienstnetz aufsuchen.
15)Wenn das Symbol während der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
16)Ein Weiterfahren mit leuchtendem Symbol kann zu schweren Schäden bzw. zu einem Totalschaden des Getriebes führen. Ein eventueller
Kontakt des Getrieböls mit dem heißen Motor bzw. Auspuffteilen könnte Brände auslösen.
17)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten
beim Motorbetrieb führen. Wenn auf dem Display das Symbol
eingeblendet wird, wenden Sie sich schnellstmöglich an das
Fiat-Servicenetz und lassen Sie eine Entlüftung durchführen. Sollte die selbe Anzeige sofort nach dem Tanken aufleuchten, kann es sein, dass
Wasser in den Tank gelangt ist: in diesem Fall stellen Sie bitte sofort den Motor ab und kontaktieren Sie bitte das Fiat-Kundendienstnetz.
18)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst werden.
Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender DPF-Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund ist
es immer ratsam, dass das Symbol erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren des DPF bei stehendem Fahrzeug zu beenden.
19)Leuchtet die Kontrollleuchte
auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten
der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall
der Garantie verursachen.Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken
der Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
78
KENNTNIS DER INSTRUMENTENTAFEL
