2019 FIAT 500X Betriebsanleitung (in German)

KOFFERRAUM
Die Entriegelung des Kofferraums
erfolgt elektrisch und ist bei fahrendem
Fahrzeug deaktiviert.
ÖFFNEN VON AUSSEN
27)
Öffnen von außen
Wenn der Kofferraum entriegelt ist,
kann die Heckklappe von außen
geöffnet werden. Hierzu muss die
elektrische Entriegelung A
Abb. 44 unter dem Griff betätigt
werden, bis die Ausrastung hörbar ist,
oder die Taste
auf der
Fernbedienung zweimal schnell
drücken.Beim Öffnen der Heckklappe blinken
die Richtungsanzeiger 2 Mal und
gleichzeitig schaltet sich die
Deckenleuchte im Kofferraum ein. Die
Deckenleuchte erlischt automatisch
beim Schließen der Heckklappe (siehe
auch Abschnitt „Innenleuchten”).
Wird die Heckklappe nicht richtig
geschlossen, schaltet die
Deckenleuchte im Kofferraum
automatisch nach einigen Minuten aus,
damit die Batterie nicht entladen wird.
Notöffnung von innen
Vorgehensweise:
die Kopfstützen senken und die
Rückenlehnen umlegen.
Die eingedrückte gelbe Schutzkappe
A Abb. 45 mit dem zum Lieferumfang
gehörenden Schraubenzieher aus dem
Schloss entfernen;
Den Schraubenzieher einstecken, so
dass die Entriegelungslasche B
Abb. 46 des Kofferraums auslöst.
SCHLIESSEN
Den Griff A Abb. 47 fassen und die
Hecktür senken, indem man beim
Schloss so stark drückt, bis das
Einklicken hörbar ist.
44F1B0747
45F1B0075C
46F1B0076C
47F1B0077C
47

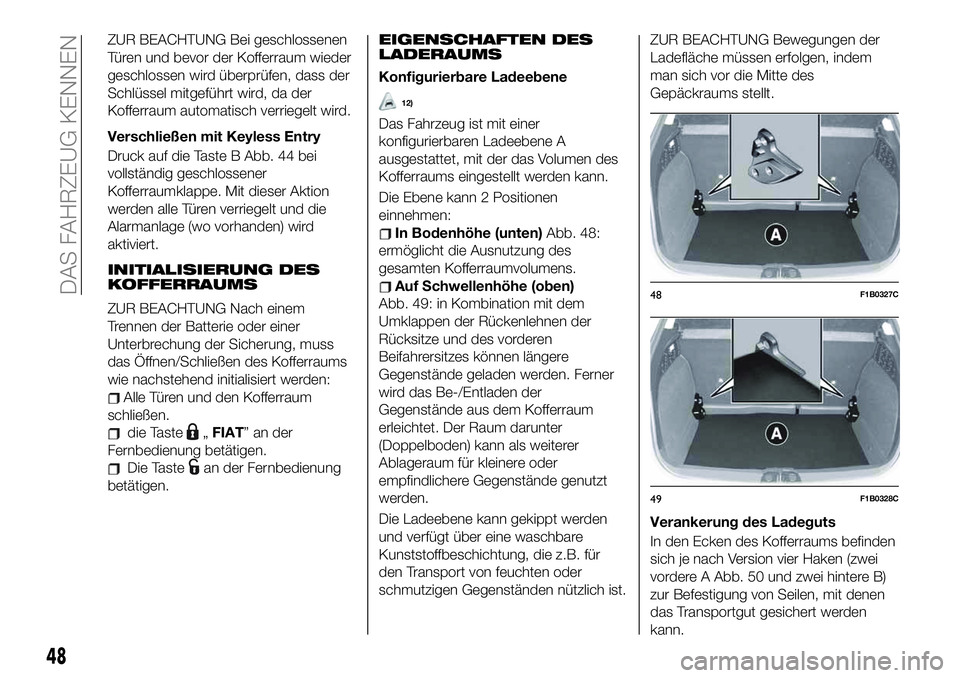

ZUR BEACHTUNG Bei geschlossenen
Türen und bevor der Kofferraum wieder
geschlossen wird überprüfen, dass der
Schlüssel mitgeführt wird, da der
Kofferraum automatisch verriegelt wird.
Verschließen mit Keyless Entry
Druck auf die Taste B Abb. 44 bei
vollständig geschlossener
Kofferraumklappe. Mit dieser Aktion
werden alle Türen verriegelt und die
Alarmanlage (wo vorhanden) wird
aktiviert.
INITIALISIERUNG DES
KOFFERRAUMS
ZUR BEACHTUNG Nach einem
Trennen der Batterie oder einer
Unterbrechung der Sicherung, muss
das Öffnen/Schließen des Kofferraums
wie nachstehend initialisiert werden:
Alle Türen und den Kofferraum
schließen.
die Taste„FIAT”ander
Fernbedienung betätigen.
Die Tastean der Fernbedienung
betätigen.
EIGENSCHAFTEN DES
LADERAUMS
Konfigurierbare Ladeebene
12)
Das Fahrzeug ist mit einer
konfigurierbaren Ladeebene A
ausgestattet, mit der das Volumen des
Kofferraums eingestellt werden kann.
Die Ebene kann 2 Positionen
einnehmen:
In Bodenhöhe (unten)Abb. 48:
ermöglicht die Ausnutzung des
gesamten Kofferraumvolumens.
Auf Schwellenhöhe (oben)
Abb. 49: in Kombination mit dem
Umklappen der Rückenlehnen der
Rücksitze und des vorderen
Beifahrersitzes können längere
Gegenstände geladen werden. Ferner
wird das Be-/Entladen der
Gegenstände aus dem Kofferraum
erleichtet. Der Raum darunter
(Doppelboden) kann als weiterer
Ablageraum für kleinere oder
empfindlichere Gegenstände genutzt
werden.
Die Ladeebene kann gekippt werden
und verfügt über eine waschbare
Kunststoffbeschichtung, die z.B. für
den Transport von feuchten oder
schmutzigen Gegenständen nützlich ist.
ZUR BEACHTUNG Bewegungen der
Ladefläche müssen erfolgen, indem
man sich vor die Mitte des
Gepäckraums stellt.
Verankerung des Ladeguts
In den Ecken des Kofferraums befinden
sich je nach Version vier Haken (zwei
vordere A Abb. 50 und zwei hintere B)
zur Befestigung von Seilen, mit denen
das Transportgut gesichert werden
kann.
48F1B0327C
49F1B0328C
48
DAS FAHRZEUG KENNEN

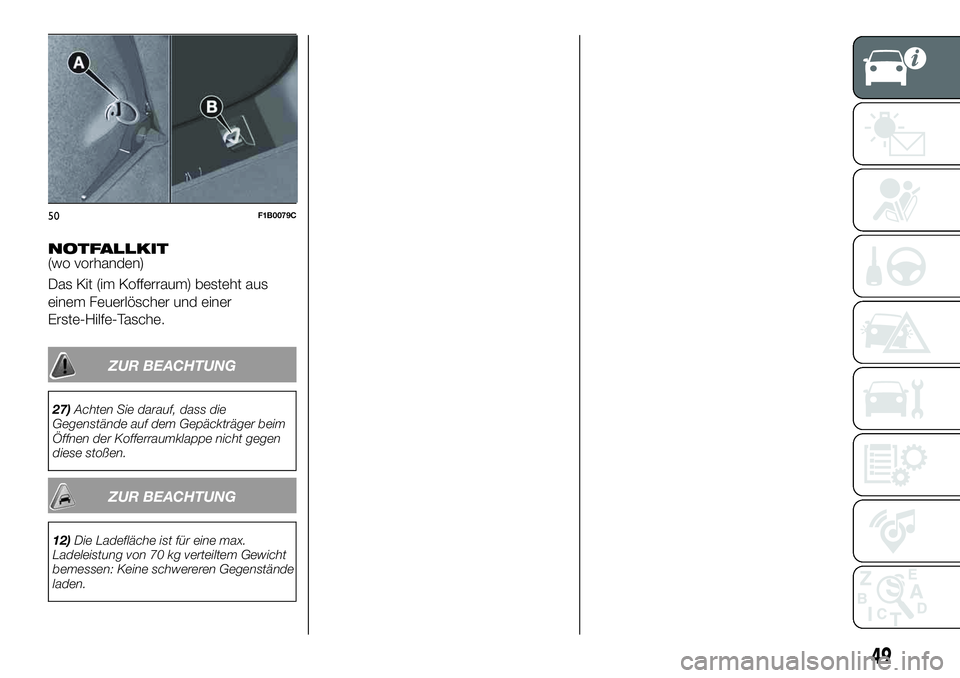

NOTFALLKIT(wo vorhanden)
Das Kit (im Kofferraum) besteht aus
einem Feuerlöscher und einer
Erste-Hilfe-Tasche.
ZUR BEACHTUNG
27)Achten Sie darauf, dass die
Gegenstände auf dem Gepäckträger beim
Öffnen der Kofferraumklappe nicht gegen
diese stoßen.
ZUR BEACHTUNG
12)Die Ladefläche ist für eine max.
Ladeleistung von 70 kg verteiltem Gewicht
bemessen: Keine schwereren Gegenstände
laden.
50F1B0079C
49

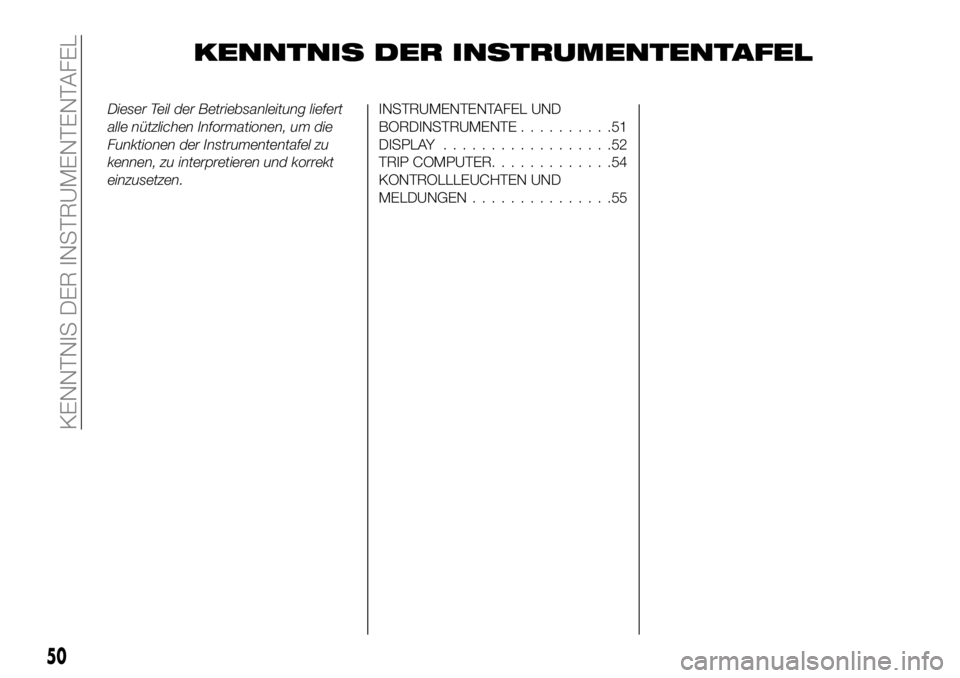

KENNTNIS DER INSTRUMENTENTAFEL
Dieser Teil der Betriebsanleitung liefert
alle nützlichen Informationen, um die
Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt
einzusetzen.INSTRUMENTENTAFEL UND
BORDINSTRUMENTE..........51
DISPLAY..................52
TRIP COMPUTER.............54
KONTROLLLEUCHTEN UND
MELDUNGEN...............55
50
KENNTNIS DER INSTRUMENTENTAFEL

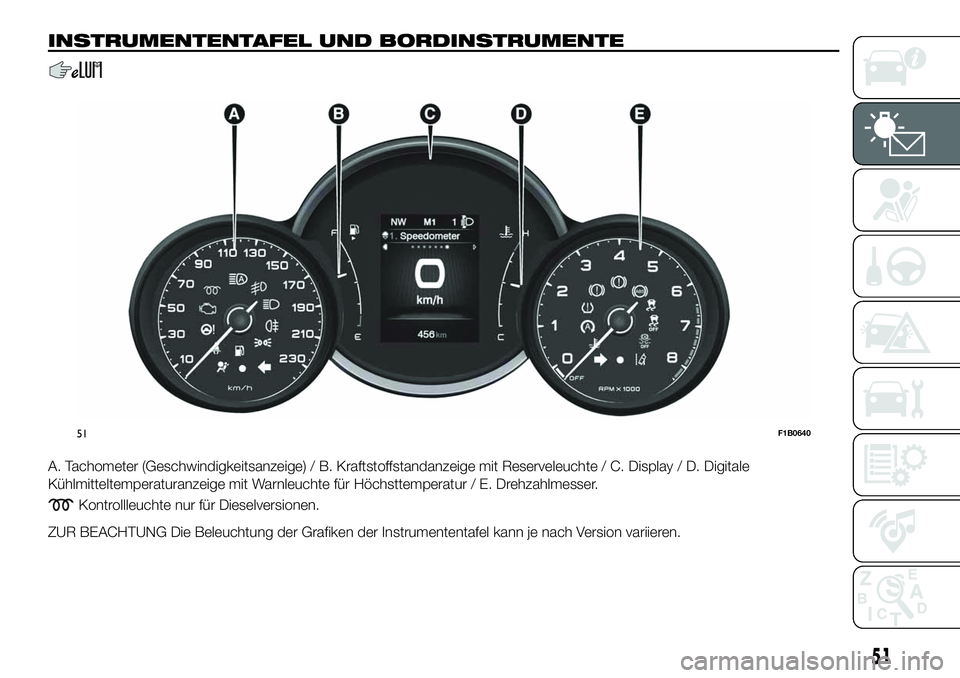

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
A. Tachometer (Geschwindigkeitsanzeige) / B. Kraftstoffstandanzeige mit Reserveleuchte / C. Display / D. Digitale
Kühlmitteltemperaturanzeige mit Warnleuchte für Höchsttemperatur / E. Drehzahlmesser.
Kontrollleuchte nur für Dieselversionen.
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
51F1B0640
51

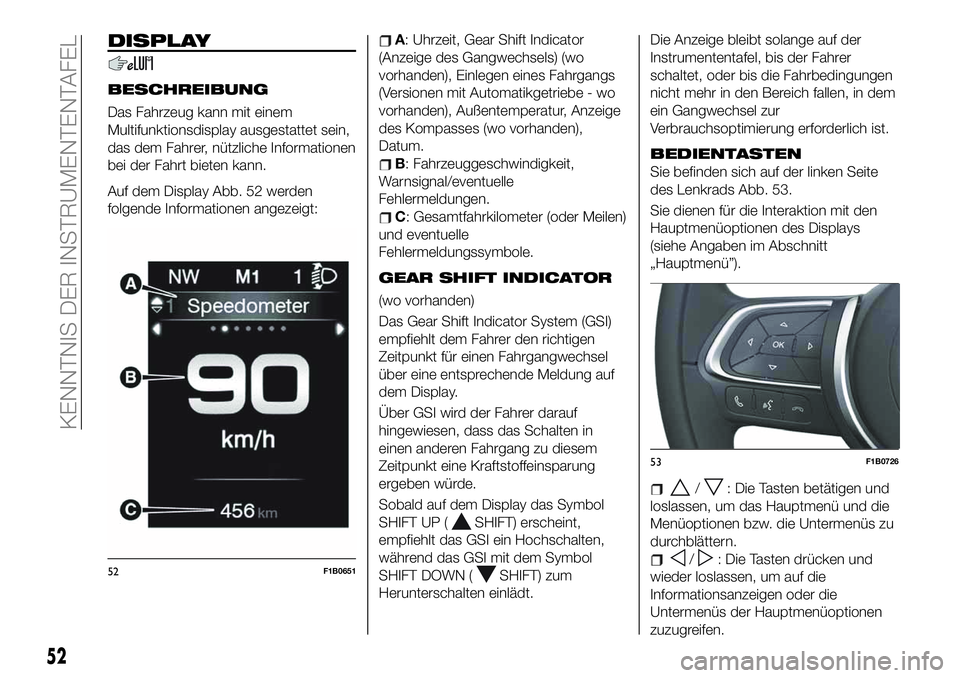

DISPLAY
BESCHREIBUNG
Das Fahrzeug kann mit einem
Multifunktionsdisplay ausgestattet sein,
das dem Fahrer, nützliche Informationen
bei der Fahrt bieten kann.
Auf dem Display Abb. 52 werden
folgende Informationen angezeigt:
A: Uhrzeit, Gear Shift Indicator
(Anzeige des Gangwechsels) (wo
vorhanden), Einlegen eines Fahrgangs
(Versionen mit Automatikgetriebe - wo
vorhanden), Außentemperatur, Anzeige
des Kompasses (wo vorhanden),
Datum.
B: Fahrzeuggeschwindigkeit,
Warnsignal/eventuelle
Fehlermeldungen.
C: Gesamtfahrkilometer (oder Meilen)
und eventuelle
Fehlermeldungssymbole.
GEAR SHIFT INDICATOR
(wo vorhanden)
Das Gear Shift Indicator System (GSI)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung auf
dem Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in
einen anderen Fahrgang zu diesem
Zeitpunkt eine Kraftstoffeinsparung
ergeben würde.
Sobald auf dem Display das Symbol
SHIFT UP (
SHIFT) erscheint,
empfiehlt das GSI ein Hochschalten,
während das GSI mit dem Symbol
SHIFT DOWN (
SHIFT) zum
Herunterschalten einlädt.Die Anzeige bleibt solange auf der
Instrumententafel, bis der Fahrer
schaltet, oder bis die Fahrbedingungen
nicht mehr in den Bereich fallen, in dem
ein Gangwechsel zur
Verbrauchsoptimierung erforderlich ist.
BEDIENTASTEN
Sie befinden sich auf der linken Seite
des Lenkrads Abb. 53.
Sie dienen für die Interaktion mit den
Hauptmenüoptionen des Displays
(siehe Angaben im Abschnitt
„Hauptmenü”).
/: Die Tasten betätigen und
loslassen, um das Hauptmenü und die
Menüoptionen bzw. die Untermenüs zu
durchblättern.
/: Die Tasten drücken und
wieder loslassen, um auf die
Informationsanzeigen oder die
Untermenüs der Hauptmenüoptionen
zuzugreifen.52F1B0651
53F1B0726
52
KENNTNIS DER INSTRUMENTENTAFEL

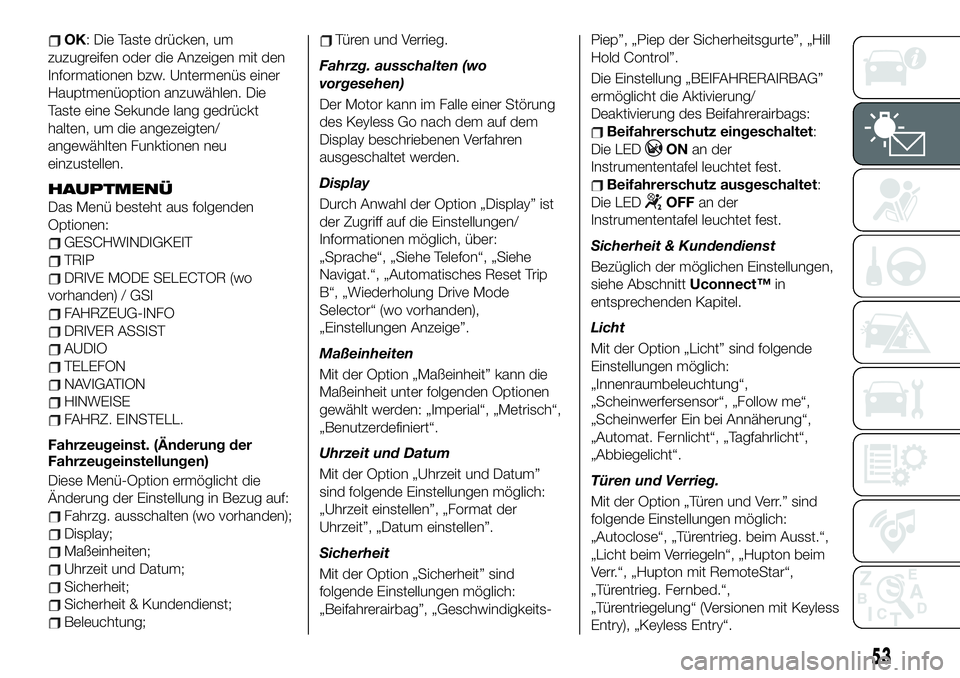

OK: Die Taste drücken, um
zuzugreifen oder die Anzeigen mit den
Informationen bzw. Untermenüs einer
Hauptmenüoption anzuwählen. Die
Taste eine Sekunde lang gedrückt
halten, um die angezeigten/
angewählten Funktionen neu
einzustellen.
HAUPTMENÜ
Das Menü besteht aus folgenden
Optionen:
GESCHWINDIGKEIT
TRIP
DRIVE MODE SELECTOR (wo
vorhanden) / GSI
FAHRZEUG-INFO
DRIVER ASSIST
AUDIO
TELEFON
NAVIGATION
HINWEISE
FAHRZ. EINSTELL.
Fahrzeugeinst. (Änderung der
Fahrzeugeinstellungen)
Diese Menü-Option ermöglicht die
Änderung der Einstellung in Bezug auf:
Fahrzg. ausschalten (wo vorhanden);
Display;
Maßeinheiten;
Uhrzeit und Datum;
Sicherheit;
Sicherheit & Kundendienst;
Beleuchtung;
Türen und Verrieg.
Fahrzg. ausschalten (wo
vorgesehen)
Der Motor kann im Falle einer Störung
des Keyless Go nach dem auf dem
Display beschriebenen Verfahren
ausgeschaltet werden.
Display
Durch Anwahl der Option „Display” ist
der Zugriff auf die Einstellungen/
Informationen möglich, über:
„Sprache“, „Siehe Telefon“, „Siehe
Navigat.“, „Automatisches Reset Trip
B“, „Wiederholung Drive Mode
Selector“ (wo vorhanden),
„Einstellungen Anzeige”.
Maßeinheiten
Mit der Option „Maßeinheit” kann die
Maßeinheit unter folgenden Optionen
gewählt werden: „Imperial“, „Metrisch“,
„Benutzerdefiniert“.
Uhrzeit und Datum
Mit der Option „Uhrzeit und Datum”
sind folgende Einstellungen möglich:
„Uhrzeit einstellen”, „Format der
Uhrzeit”, „Datum einstellen”.
Sicherheit
Mit der Option „Sicherheit” sind
folgende Einstellungen möglich:
„Beifahrerairbag”, „Geschwindigkeits-Piep”, „Piep der Sicherheitsgurte”, „Hill
Hold Control”.
Die Einstellung „BEIFAHRERAIRBAG”
ermöglicht die Aktivierung/
Deaktivierung des Beifahrerairbags:
Beifahrerschutz eingeschaltet:
Die LED
ONan der
Instrumententafel leuchtet fest.
Beifahrerschutz ausgeschaltet:
Die LED
OFFan der
Instrumententafel leuchtet fest.
Sicherheit & Kundendienst
Bezüglich der möglichen Einstellungen,
siehe AbschnittUconnect™in
entsprechenden Kapitel.
Licht
Mit der Option „Licht” sind folgende
Einstellungen möglich:
„Innenraumbeleuchtung“,
„Scheinwerfersensor“, „Follow me“,
„Scheinwerfer Ein bei Annäherung“,
„Automat. Fernlicht“, „Tagfahrlicht“,
„Abbiegelicht“.
Türen und Verrieg.
Mit der Option „Türen und Verr.” sind
folgende Einstellungen möglich:
„Autoclose“, „Türentrieg. beim Ausst.“,
„Licht beim Verriegeln“, „Hupton beim
Verr.“, „Hupton mit RemoteStar“,
„Türentrieg. Fernbed.“,
„Türentriegelung“ (Versionen mit Keyless
Entry), „Keyless Entry“.
53

HINWEIS: Mit demUconnect™-
System werden einige Menüoptionen
auf dem Display dieser Vorrichtung und
nicht auf dem Display der
Instrumententafel angezeigt (Siehe
Angaben im Kapitel über „Multimedia“
oder in der online verfügbaren

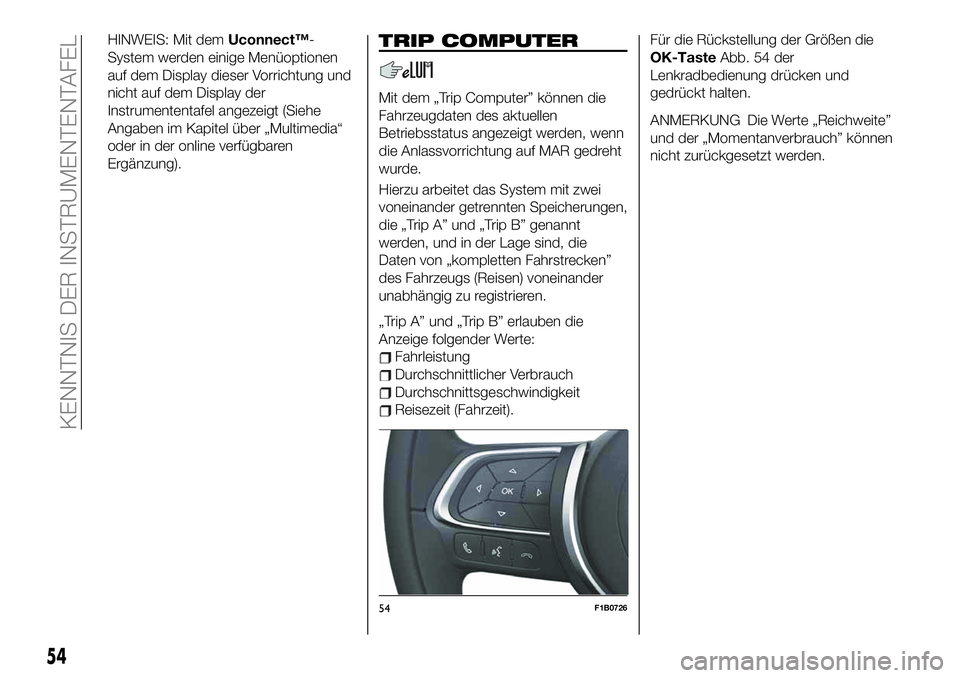

Ergänzung).TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
die Anlassvorrichtung auf MAR gedreht
wurde.
Hierzu arbeitet das System mit zwei
voneinander getrennten Speicherungen,
die „Trip A” und „Trip B” genannt
werden, und in der Lage sind, die
Daten von „kompletten Fahrstrecken”
des Fahrzeugs (Reisen) voneinander
unabhängig zu registrieren.
„Trip A” und „Trip B” erlauben die
Anzeige folgender Werte:
Fahrleistung
Durchschnittlicher Verbrauch
Durchschnittsgeschwindigkeit
Reisezeit (Fahrzeit).Für die Rückstellung der Größen die
OK-TasteAbb. 54 der
Lenkradbedienung drücken und
gedrückt halten.
ANMERKUNG Die Werte „Reichweite”
und der „Momentanverbrauch” können
nicht zurückgesetzt werden.
54F1B0726
54
KENNTNIS DER INSTRUMENTENTAFEL
