2019 FIAT 500X Betriebsanleitung (in German)

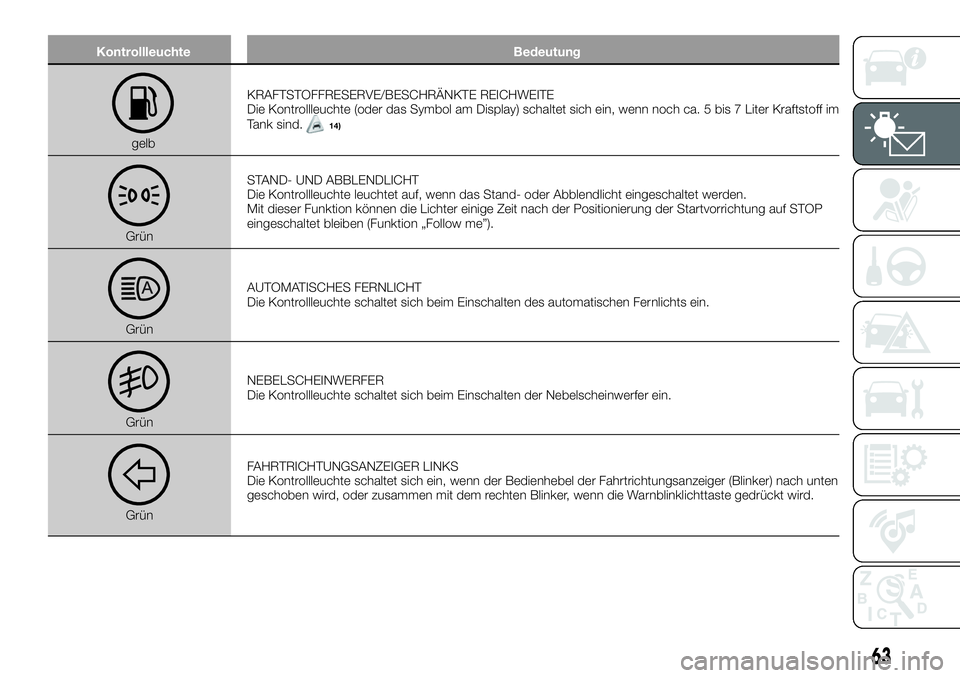

Kontrollleuchte Bedeutung
gelbKRAFTSTOFFRESERVE/BESCHRÄNKTE REICHWEITE
Die Kontrollleuchte (oder das Symbol am Display) schaltet sich ein, wenn noch ca. 5 bis 7 Liter Kraftstoff im
Tank sind.
14)
GrünSTAND- UND ABBLENDLICHT
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Mit dieser Funktion können die Lichter einige Zeit nach der Positionierung der Startvorrichtung auf STOP
eingeschaltet bleiben (Funktion „Follow me”).
GrünAUTOMATISCHES FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des automatischen Fernlichts ein.
GrünNEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
63

Kontrollleuchte Bedeutung

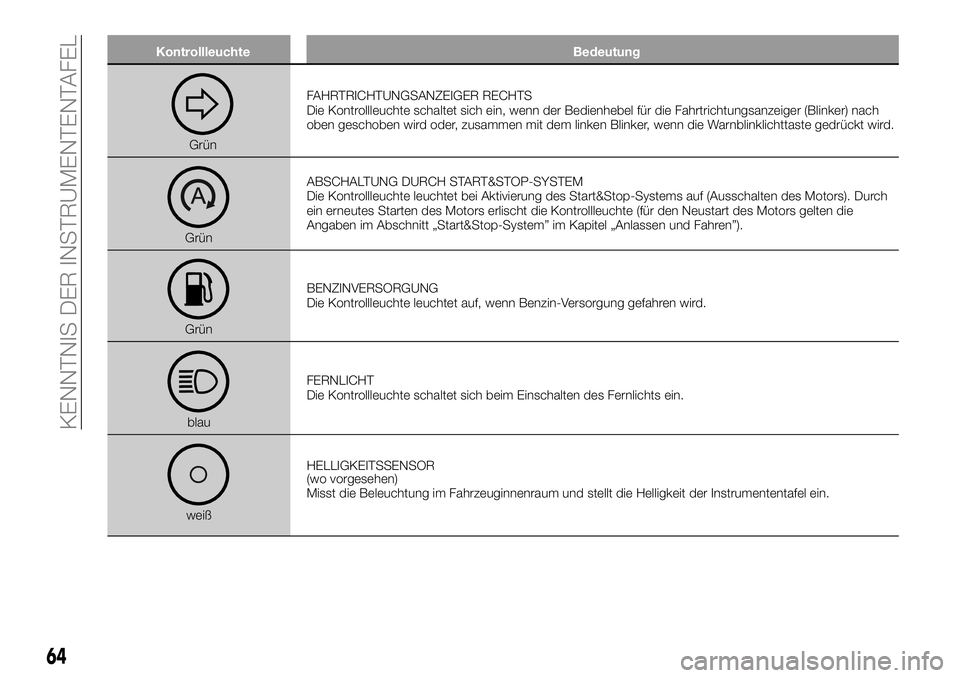

GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
GrünABSCHALTUNG DURCH START&STOP-SYSTEM
Die Kontrollleuchte leuchtet bei Aktivierung des Start&Stop-Systems auf (Ausschalten des Motors). Durch
ein erneutes Starten des Motors erlischt die Kontrollleuchte (für den Neustart des Motors gelten die
Angaben im Abschnitt „Start&Stop-System” im Kapitel „Anlassen und Fahren”).
GrünBENZINVERSORGUNG
Die Kontrollleuchte leuchtet auf, wenn Benzin-Versorgung gefahren wird.
blauFERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
weißHELLIGKEITSSENSOR
Misst die Beleuchtung im Fahrzeuginnenraum und stellt die Helligkeit der Instrumententafel ein.
64
KENNTNIS DER INSTRUMENTENTAFEL
(wo vorgesehen)

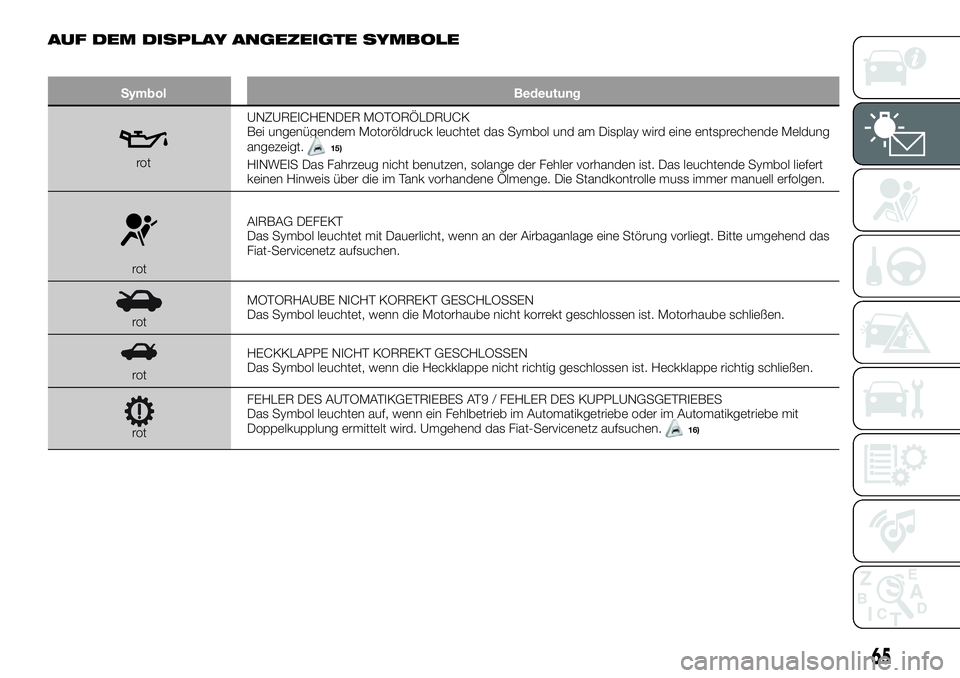

AUF DEM DISPLAY ANGEZEIGTE SYMBOLE
Symbol Bedeutung
rotUNZUREICHENDER MOTORÖLDRUCK
Bei ungenügendem Motoröldruck leuchtet das Symbol und am Display wird eine entsprechende Meldung
angezeigt.15)
HINWEIS Das Fahrzeug nicht benutzen, solange der Fehler vorhanden ist. Das leuchtende Symbol liefert
keinen Hinweis über die im Tank vorhandene Ölmenge. Die Standkontrolle muss immer manuell erfolgen.
rotAIRBAG DEFEKT
Das Symbol leuchtet mit Dauerlicht, wenn an der Airbaganlage eine Störung vorliegt. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
rotMOTORHAUBE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Motorhaube nicht korrekt geschlossen ist. Motorhaube schließen.
rotHECKKLAPPE NICHT KORREKT GESCHLOSSEN
Das Symbol leuchtet, wenn die Heckklappe nicht richtig geschlossen ist. Heckklappe richtig schließen.
rotFEHLER DES AUTOMATIKGETRIEBES AT9 / FEHLER DES KUPPLUNGSGETRIEBES
Das Symbol leuchten auf, wenn ein Fehlbetrieb im Automatikgetriebe oder im Automatikgetriebe mit
Doppelkupplung ermittelt wird. Umgehend das Fiat-Servicenetz aufsuchen.16)
65

Symbol Bedeutung

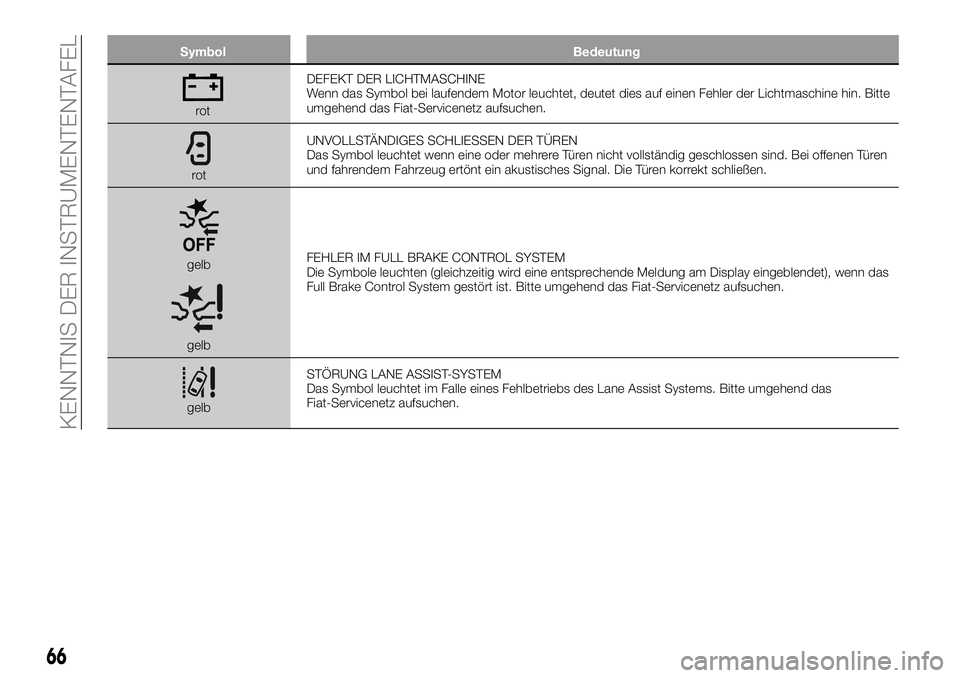

rotDEFEKT DER LICHTMASCHINE
Wenn das Symbol bei laufendem Motor leuchtet, deutet dies auf einen Fehler der Lichtmaschine hin. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
rotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Das Symbol leuchtet wenn eine oder mehrere Türen nicht vollständig geschlossen sind. Bei offenen Türen
und fahrendem Fahrzeug ertönt ein akustisches Signal. Die Türen korrekt schließen.
gelb
gelbFEHLER IM FULL BRAKE CONTROL SYSTEM
Die Symbole leuchten (gleichzeitig wird eine entsprechende Meldung am Display eingeblendet), wenn das
Full Brake Control System gestört ist. Bitte umgehend das Fiat-Servicenetz aufsuchen.
gelbSTÖRUNG LANE ASSIST-SYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Lane Assist Systems. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
66
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung

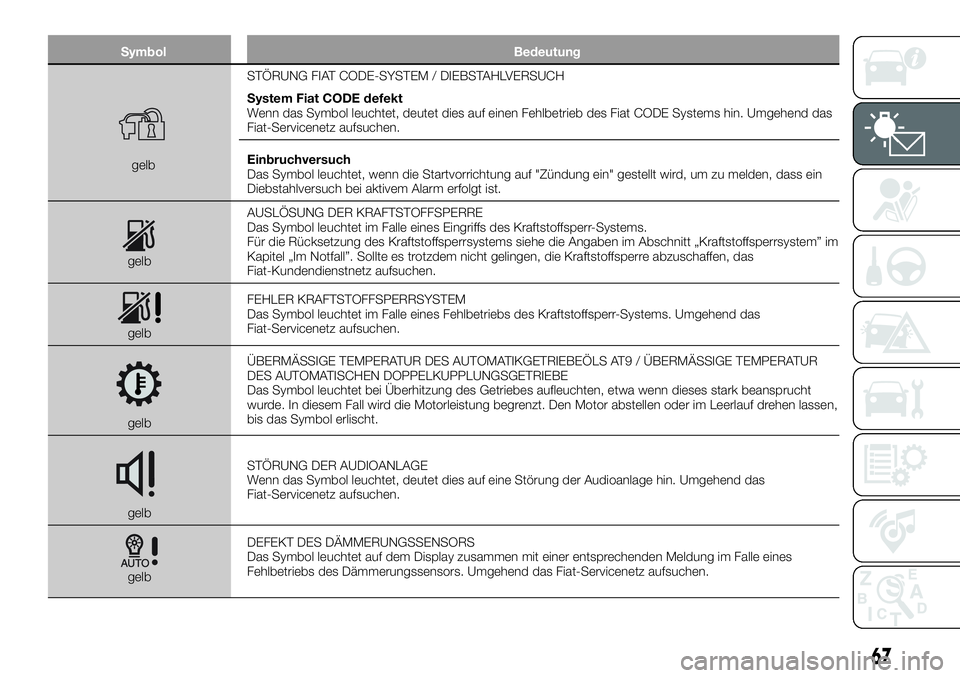

gelbSTÖRUNG FIAT CODE-SYSTEM / DIEBSTAHLVERSUCH
System Fiat CODE defekt
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des Fiat CODE Systems hin. Umgehend das
Fiat-Servicenetz aufsuchen.
Einbruchversuch
Das Symbol leuchtet, wenn die Startvorrichtung auf "Zündung ein" gestellt wird, um zu melden, dass ein
Diebstahlversuch bei aktivem Alarm erfolgt ist.
gelbAUSLÖSUNG DER KRAFTSTOFFSPERRE
Das Symbol leuchtet im Falle eines Eingriffs des Kraftstoffsperr-Systems.
Für die Rücksetzung des Kraftstoffsperrsystems siehe die Angaben im Abschnitt „Kraftstoffsperrsystem” im
Kapitel „Im Notfall”. Sollte es trotzdem nicht gelingen, die Kraftstoffsperre abzuschaffen, das
Fiat-Kundendienstnetz aufsuchen.
gelbFEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol leuchtet im Falle eines Fehlbetriebs des Kraftstoffsperr-Systems. Umgehend das
Fiat-Servicenetz aufsuchen.
gelbÜBERMÄSSIGE TEMPERATUR DES AUTOMATIKGETRIEBEÖLS AT9 / ÜBERMÄSSIGE TEMPERATUR
DES AUTOMATISCHEN DOPPELKUPPLUNGSGETRIEBE
Das Symbol leuchtet bei Überhitzung des Getriebes aufleuchten, etwa wenn dieses stark beansprucht
wurde. In diesem Fall wird die Motorleistung begrenzt. Den Motor abstellen oder im Leerlauf drehen lassen,
bis das Symbol erlischt.
gelbSTÖRUNG DER AUDIOANLAGE
Wenn das Symbol leuchtet, deutet dies auf eine Störung der Audioanlage hin. Umgehend das
Fiat-Servicenetz aufsuchen.
gelbDEFEKT DES DÄMMERUNGSSENSORS
Das Symbol leuchtet auf dem Display zusammen mit einer entsprechenden Meldung im Falle eines
Fehlbetriebs des Dämmerungssensors. Umgehend das Fiat-Servicenetz aufsuchen.
67

Symbol Bedeutung

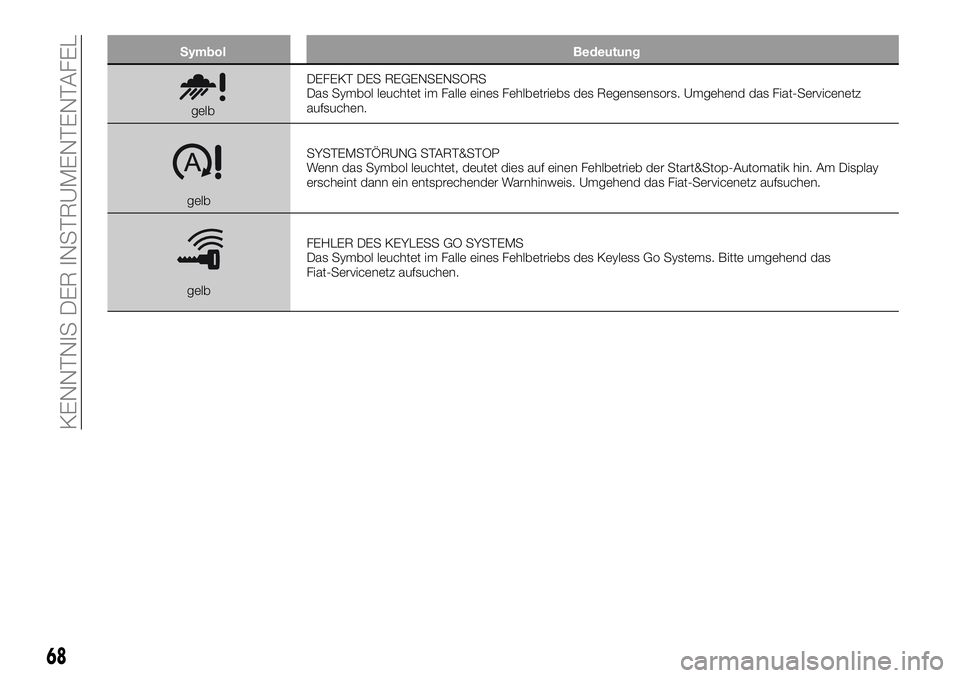

gelbDEFEKT DES REGENSENSORS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Regensensors. Umgehend das Fiat-Servicenetz
aufsuchen.
gelbSYSTEMSTÖRUNG START&STOP
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb der Start&Stop-Automatik hin. Am Display
erscheint dann ein entsprechender Warnhinweis. Umgehend das Fiat-Servicenetz aufsuchen.
gelbFEHLER DES KEYLESS GO SYSTEMS
Das Symbol leuchtet im Falle eines Fehlbetriebs des Keyless Go Systems. Bitte umgehend das
Fiat-Servicenetz aufsuchen.
68
KENNTNIS DER INSTRUMENTENTAFEL

Symbol Bedeutung
gelbMÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol leuchtet, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
HINWEIS Im Falle eines Fehlzustands des Außentemperatursensors, werden anstelle der Zahlen Striche
angezeigt.
gelbFEHLBETRIEB DES SPEED LIMITER
Das Symbol leuchtet im Falle eines Fehlbetriebs des Speed Limiter-Systems. Umgehend das
Fiat-Servicenetz aufsuchen, um die Störung zu beheben.
gelbFEHLBETRIEB IM ALLRADANTRIEBSSYSTEM 4x4
Das Symbol leuchtet, um zu melden, dass das Allradantrieb einen Fehlbetrieb aufweist. Umgehend das
Fiat-Servicenetz aufsuchen.
gelbSTÖRUNG AUSSENBELEUCHTUNG
Wenn das Symbol leuchtet, deutet dies auf einen Fehler der folgenden Lichter hin: Tagfahrlicht (DRL);
Parklicht; Standlicht; Richtungsanzeiger; Nebelrückleuchte; Rückfahrlicht; Kennzeichenleuchten;
Bremsleuchten; LED-Fernlicht (wo vorhanden.
Die Störung kann durch ein Durchbrennen der Lampe, ein Durchbrennen der entsprechenden Sicherung
oder eine Unterbrechung der Stromzufuhr hervorgerufen werden.
gelbFEHLER DES AUTOMATISCHEN FERNLICHTS
Wenn das Symbol leuchtet, deutet dies auf einen Fehlbetrieb des automatischen Fernlichts hin. Bitte
umgehend das Fiat-Servicenetz aufsuchen.
69

Symbol Bedeutung

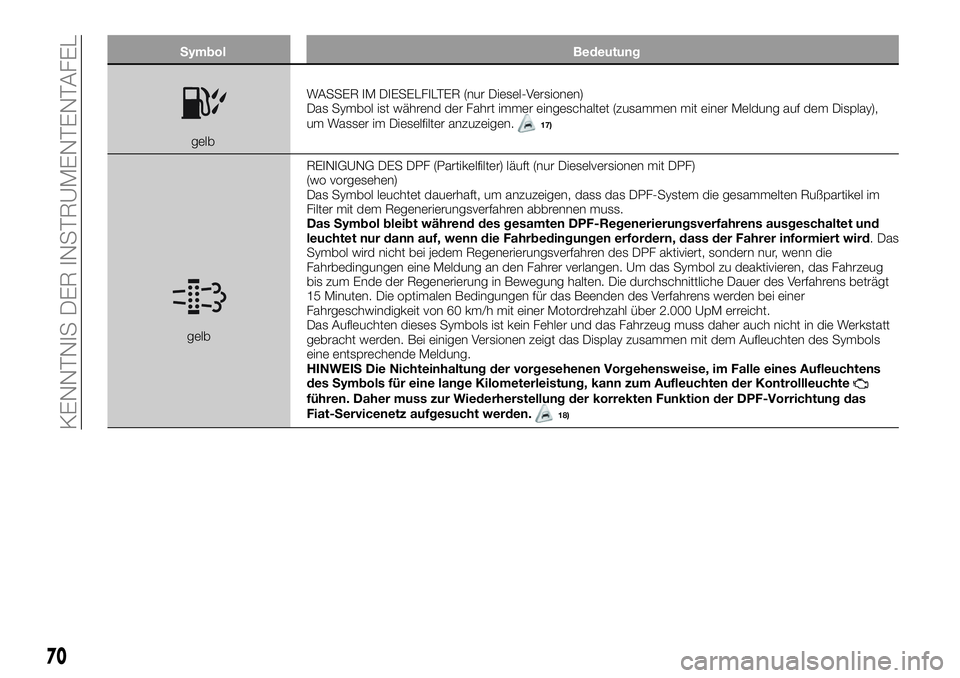

gelbWASSER IM DIESELFILTER (nur Diesel-Versionen)
Das Symbol ist während der Fahrt immer eingeschaltet (zusammen mit einer Meldung auf dem Display),
um Wasser im Dieselfilter anzuzeigen.
17)
gelbREINIGUNG DES DPF (Partikelfilter) läuft (nur Dieselversionen mit DPF)
(wo vorgesehen)
Das Symbol leuchtet dauerhaft, um anzuzeigen, dass das DPF-System die gesammelten Rußpartikel im
Filter mit dem Regenerierungsverfahren abbrennen muss.
Das Symbol bleibt während des gesamten DPF-Regenerierungsverfahrens ausgeschaltet und
leuchtet nur dann auf, wenn die Fahrbedingungen erfordern, dass der Fahrer informiert wird. Das
Symbol wird nicht bei jedem Regenerierungsverfahren des DPF aktiviert, sondern nur, wenn die
Fahrbedingungen eine Meldung an den Fahrer verlangen. Um das Symbol zu deaktivieren, das Fahrzeug
bis zum Ende der Regenerierung in Bewegung halten. Die durchschnittliche Dauer des Verfahrens beträgt
15 Minuten. Die optimalen Bedingungen für das Beenden des Verfahrens werden bei einer
Fahrgeschwindigkeit von 60 km/h mit einer Motordrehzahl über 2.000 UpM erreicht.
Das Aufleuchten dieses Symbols ist kein Fehler und das Fahrzeug muss daher auch nicht in die Werkstatt
gebracht werden. Bei einigen Versionen zeigt das Display zusammen mit dem Aufleuchten des Symbols
eine entsprechende Meldung.
HINWEIS Die Nichteinhaltung der vorgesehenen Vorgehensweise, im Falle eines Aufleuchtens
des Symbols für eine lange Kilometerleistung, kann zum Aufleuchten der Kontrollleuchte
führen. Daher muss zur Wiederherstellung der korrekten Funktion der DPF-Vorrichtung das
Fiat-Servicenetz aufgesucht werden.18)
70
KENNTNIS DER INSTRUMENTENTAFEL
