Je nach Fahrzeugzustand könnten die
LEDs mit unterschiedlicher Intensität
leuchten. Die Intensität könnte sich
während des Drehens des
Zündschlüssels ändern.
119

Airbag vorn auf der Beifahrerseite und Kindersitze: ACHTUNG
86F1B0129C
120
SICHERHEIT

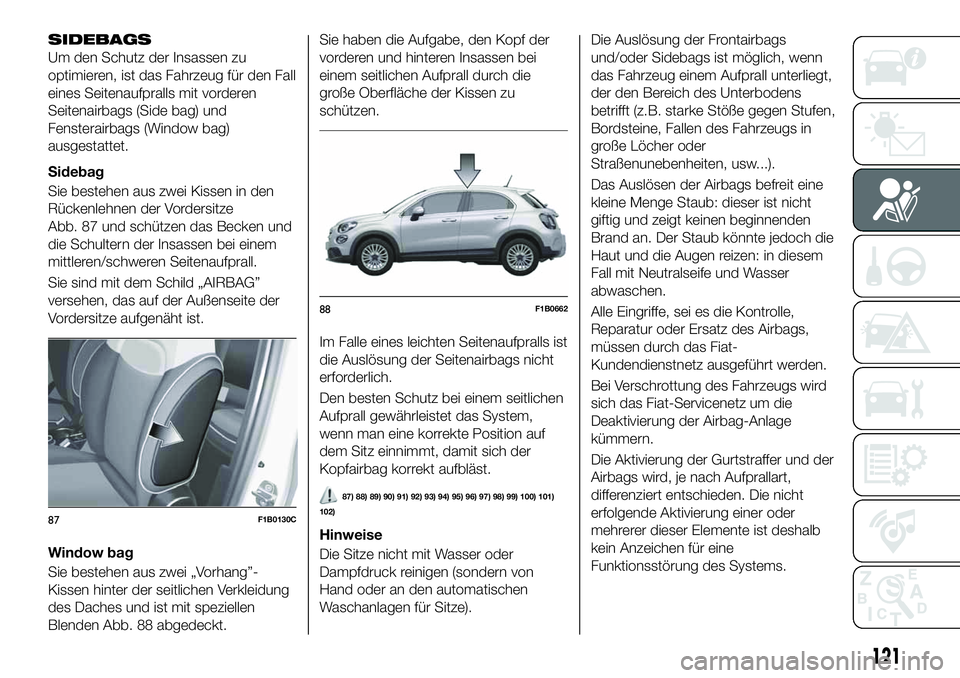

SIDEBAGS
Um den Schutz der Insassen zu
optimieren, ist das Fahrzeug für den Fall
eines Seitenaufpralls mit vorderen
Seitenairbags (Side bag) und
Fensterairbags (Window bag)
ausgestattet.
Sidebag
Sie bestehen aus zwei Kissen in den
Rückenlehnen der Vordersitze
Abb. 87 und schützen das Becken und
die Schultern der Insassen bei einem
mittleren/schweren Seitenaufprall.
Sie sind mit dem Schild „AIRBAG”
versehen, das auf der Außenseite der
Vordersitze aufgenäht ist.
Window bag
Sie bestehen aus zwei „Vorhang”-
Kissen hinter der seitlichen Verkleidung
des Daches und ist mit speziellen
Blenden Abb. 88 abgedeckt.Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei
einem seitlichen Aufprall durch die
große Oberfläche der Kissen zu
schützen.
Im Falle eines leichten Seitenaufpralls ist
die Auslösung der Seitenairbags nicht
erforderlich.
Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System,
wenn man eine korrekte Position auf
dem Sitz einnimmt, damit sich der
Kopfairbag korrekt aufbläst.
87) 88) 89) 90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101)
102)
Hinweise
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von
Hand oder an den automatischen
Waschanlagen für Sitze).Die Auslösung der Frontairbags
und/oder Sidebags ist möglich, wenn
das Fahrzeug einem Aufprall unterliegt,
der den Bereich des Unterbodens
betrifft (z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeugs in
große Löcher oder
Straßenunebenheiten, usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht
giftig und zeigt keinen beginnenden
Brand an. Der Staub könnte jedoch die
Haut und die Augen reizen: in diesem
Fall mit Neutralseife und Wasser
abwaschen.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Fiat-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Fiat-Servicenetz um die
Deaktivierung der Airbag-Anlage
kümmern.
Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine
Funktionsstörung des Systems.87F1B0130C
88F1B0662
121

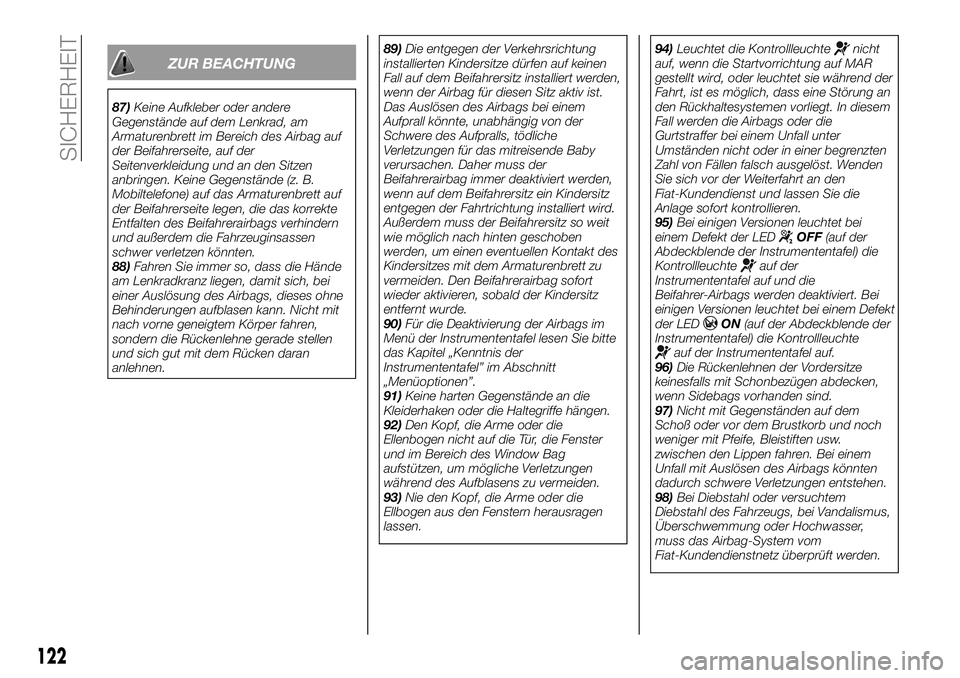

ZUR BEACHTUNG
87)Keine Aufkleber oder andere
Gegenstände auf dem Lenkrad, am
Armaturenbrett im Bereich des Airbag auf
der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen
anbringen. Keine Gegenstände (z. B.
Mobiltelefone) auf das Armaturenbrett auf
der Beifahrerseite legen, die das korrekte
Entfalten des Beifahrerairbags verhindern
und außerdem die Fahrzeuginsassen
schwer verletzen könnten.
88)Fahren Sie immer so, dass die Hände
am Lenkradkranz liegen, damit sich, bei
einer Auslösung des Airbags, dieses ohne
Behinderungen aufblasen kann. Nicht mit
nach vorne geneigtem Körper fahren,
sondern die Rückenlehne gerade stellen
und sich gut mit dem Rücken daran
anlehnen.89)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Das Auslösen des Airbags bei einem
Aufprall könnte, unabhängig von der
Schwere des Aufpralls, tödliche
Verletzungen für das mitreisende Baby
verursachen. Daher muss der
Beifahrerairbag immer deaktiviert werden,
wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird.
Außerdem muss der Beifahrersitz so weit
wie möglich nach hinten geschoben
werden, um einen eventuellen Kontakt des
Kindersitzes mit dem Armaturenbrett zu
vermeiden. Den Beifahrerairbag sofort
wieder aktivieren, sobald der Kindersitz
entfernt wurde.
90)Für die Deaktivierung der Airbags im
Menü der Instrumententafel lesen Sie bitte
das Kapitel „Kenntnis der
Instrumententafel” im Abschnitt
„Menüoptionen”.
91)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
92)Den Kopf, die Arme oder die
Ellenbogen nicht auf die Tür, die Fenster
und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen
während des Aufblasens zu vermeiden.
93)Nie den Kopf, die Arme oder die
Ellbogen aus den Fenstern herausragen
lassen.94)Leuchtet die Kontrollleuchte
nicht
auf, wenn die Startvorrichtung auf MAR
gestellt wird, oder leuchtet sie während der
Fahrt, ist es möglich, dass eine Störung an
den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die
Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten
Zahl von Fällen falsch ausgelöst. Wenden
Sie sich vor der Weiterfahrt an den
Fiat-Kundendienst und lassen Sie die
Anlage sofort kontrollieren.
95)Bei einigen Versionen leuchtet bei
einem Defekt der LED
OFF(auf der
Abdeckblende der Instrumententafel) die
Kontrollleuchte
auf der
Instrumententafel auf und die
Beifahrer-Airbags werden deaktiviert. Bei
einigen Versionen leuchtet bei einem Defekt
der LED
ON(auf der Abdeckblende der
Instrumententafel) die Kontrollleuchte
auf der Instrumententafel auf.
96)Die Rückenlehnen der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
97)Nicht mit Gegenständen auf dem
Schoß oder vor dem Brustkorb und noch
weniger mit Pfeife, Bleistiften usw.
zwischen den Lippen fahren. Bei einem
Unfall mit Auslösen des Airbags könnten
dadurch schwere Verletzungen entstehen.
98)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser,
muss das Airbag-System vom
Fiat-Kundendienstnetz überprüft werden.
122
SICHERHEIT

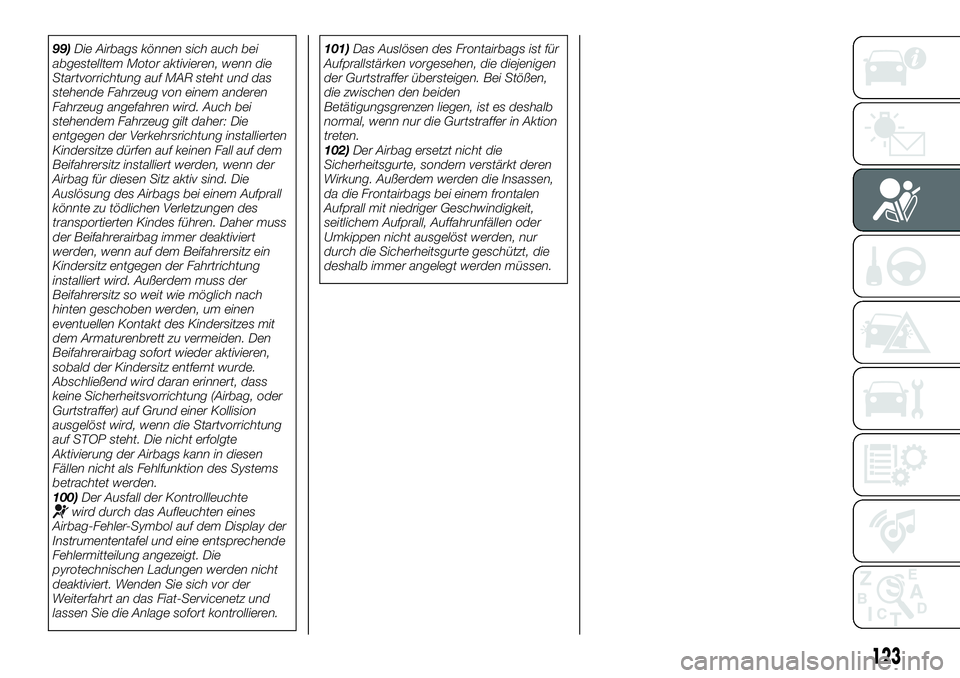

99)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn die
Startvorrichtung auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden. Den
Beifahrerairbag sofort wieder aktivieren,
sobald der Kindersitz entfernt wurde.
Abschließend wird daran erinnert, dass
keine Sicherheitsvorrichtung (Airbag, oder
Gurtstraffer) auf Grund einer Kollision
ausgelöst wird, wenn die Startvorrichtung
auf STOP steht. Die nicht erfolgte
Aktivierung der Airbags kann in diesen
Fällen nicht als Fehlfunktion des Systems
betrachtet werden.
100)Der Ausfall der Kontrollleuchte
wird durch das Aufleuchten eines
Airbag-Fehler-Symbol auf dem Display der
Instrumententafel und eine entsprechende
Fehlermitteilung angezeigt. Die
pyrotechnischen Ladungen werden nicht
deaktiviert. Wenden Sie sich vor der
Weiterfahrt an das Fiat-Servicenetz und
lassen Sie die Anlage sofort kontrollieren.101)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen,
die zwischen den beiden
Betätigungsgrenzen liegen, ist es deshalb
normal, wenn nur die Gurtstraffer in Aktion
treten.
102)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen,
da die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur
durch die Sicherheitsgurte geschützt, die
deshalb immer angelegt werden müssen.
123

MOTORSTART UND FAHREN
Werfen wir nun einen Blick in die
„Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine
Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen
Bedingungen sicher fahren und immer
auf einen tollen Reisegefährten zählen
können, dem Ihr Komfort und Ihr
Geldbeutel wichtig ist.MOTOR ANLASSEN..........125
BEIM PARKEN..............126
ELEKTRISCHE FESTSTELLBREMSE
(EPB)....................126
SCHALTGETRIEBE...........129
AUTOMATIKGETRIEBE........130
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG..........134
START&STOP-AUTOMATIK.....138
SPEED LIMITER.............139
ELEKTRONISCHE CRUISE
CONTROL................140
ADAPTIVE CRUISE CONTROL
(ACC)....................142
DRIVE MODE SELECTOR
(Fahrmodus-Schalter).........148
PARK ASSIST SYSTEM........150
LANE ASSIST SYSTEM (Warnung bei
Fahrspurüberschreitung)........153
TRAFFIC SIGN RECOGNITION . . .155
INTELLIGENT SPEED ASSIST. . . .156
RÜCKFAHRKAMERA (REAR VIEW
CAMERA).................158
ZIEHEN VON ANHÄNGERN.....160
AUFTANKEN DES FAHRZEUGS . . .162
ZUSATZSTOFF FÜR
DIESELEMISSIONEN ADBLUE
(UREA)...................165
124
MOTORSTART UND FAHREN
®

MOTOR ANLASSEN
Vor dem Anlassen des
Fahrzeugmotors, den Sitz, die Innen-
und Außenspiegel einstellen und den
Sicherheitsgurt korrekt anlegen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
103) 104) 105) 106)
32) 33) 34) 35)
Versionen mit Schaltgetriebe
Vorgehensweise:
Die elektrische Feststellbremse
aktivieren und den Gangwählhebel in
den Leerlauf stellen.
Die Startvorrichtung auf MAR stellen.
Bei den Diesel-Versionen leuchtet an
der Instrumententafel die Leuchte
:
Warten, bis die Kontrollleuchte
erloschen ist;
das Kupplungspedal, ohne Druck auf
das Gaspedal, ganz durchtreten;
Die Anlassvorrichtung auf AVV
drehen und sofort nach dem Motorstart
loslassen.
Startet der Motor nicht innerhalb von
10 Sekunden, muss die
Anlassvorrichtung auf STOP gebrachtund 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Servicenetz.
Versionen mit Automatikgetriebe
Vorgehen:
Die elektrische Handbremse
einschalten und den Gangschalthebel
auf P (Parking) oder N (Leerlauf) stellen.
Das Bremspedal, ohne Druck auf
das Gaspedal, ganz durchtreten.
Die Anlassvorrichtung auf AVV
stellen.
Startet der Motor nicht, muss die
Anlassvorrichtung auf STOP gebracht
und 10-15 Sekunden gewartet werden,
bevor der Anlassvorgang wiederholt
wird.
Bleibt der erneute Versuch erfolglos,
wende man sich an das Fiat-
Kundendienstnetz.
FEHLSTART DES
MOTORS
Anlassen des Motors (Keyless Go)
mit entladener Batterie des
elektronischen Schlüssels
Wenn der Druck der Taste am
Schlüssel keine Auswirkung hat, könnte
die Batterie des elektronischen
Schlüssels entladen sein. Das System
erkennt somit den elektronischenSchlüssel an Bord des Fahrzeugs nicht
und am Display wird eine
entsprechende Fehlermeldung
eingeblendet. Das runde Ende des
elektronischen Schlüssels (auf der
anderen Seite des Metallteils im
Schlüssel) auf die Taste der
Anlassvorrichtung legen und die Taste
mit dem elektronischen Schlüssel
betätigen. Die Anlassvorrichtung wird
betätigt und der Motor kann gestartet
werden.
ZUR BEACHTUNG
103)Zum Anlassen des Motors keinesfalls
Kraftstoff oder anderen entflammbare
Flüssigkeiten in den Lufteinlass des
Drosseklappengehäuses gießen: hierdurch
könnte der Motor beschädigt werden und
es entsteht Verletzungsgefahr für die sich in
der Umgebung aufhaltenden Personen.
104)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
105)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
106)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung
von Bergabfahrten vermeiden. Diese
Manöver können den Katalysator
beschädigen.
125

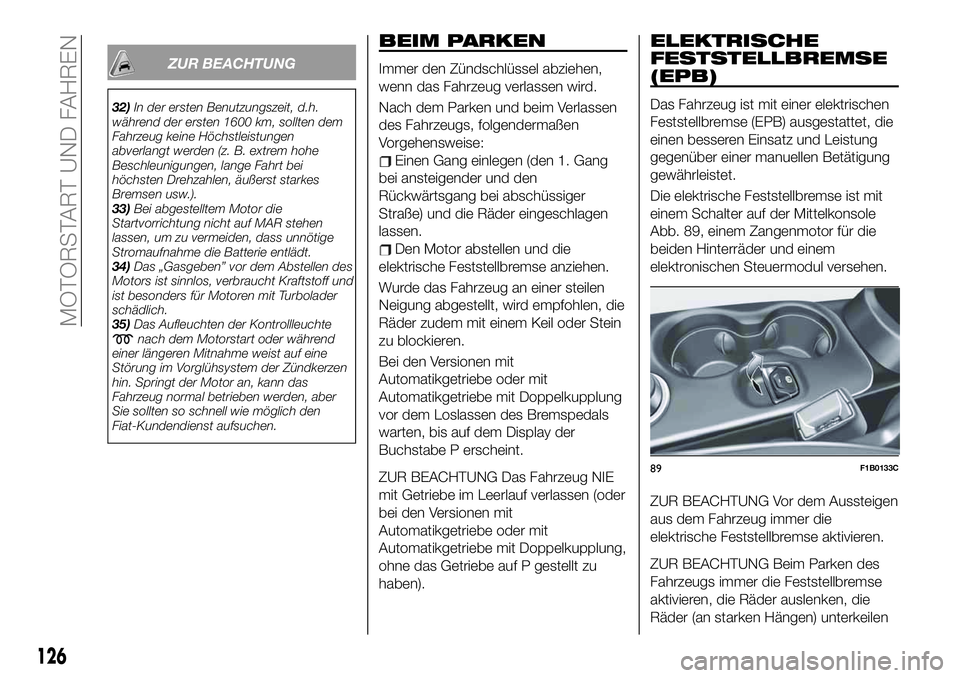

ZUR BEACHTUNG
32)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km, sollten dem
Fahrzeug keine Höchstleistungen
abverlangt werden (z. B. extrem hohe
Beschleunigungen, lange Fahrt bei
höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
33)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
34)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht Kraftstoff und
ist besonders für Motoren mit Turbolader
schädlich.
35)Das Aufleuchten der Kontrollleuchte
nach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das
Fahrzeug normal betrieben werden, aber
Sie sollten so schnell wie möglich den
Fiat-Kundendienst aufsuchen.
BEIM PARKEN
Immer den Zündschlüssel abziehen,
wenn das Fahrzeug verlassen wird.
Nach dem Parken und beim Verlassen
des Fahrzeugs, folgendermaßen
Vorgehensweise:
Einen Gang einlegen (den 1. Gang
bei ansteigender und den
Rückwärtsgang bei abschüssiger
Straße) und die Räder eingeschlagen
lassen.
Den Motor abstellen und die
elektrische Feststellbremse anziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein
zu blockieren.
Bei den Versionen mit
Automatikgetriebe oder mit
Automatikgetriebe mit Doppelkupplung
vor dem Loslassen des Bremspedals
warten, bis auf dem Display der
Buchstabe P erscheint.
ZUR BEACHTUNG Das Fahrzeug NIE
mit Getriebe im Leerlauf verlassen (oder
bei den Versionen mit
Automatikgetriebe oder mit
Automatikgetriebe mit Doppelkupplung,
ohne das Getriebe auf P gestellt zu
haben).
ELEKTRISCHE
FESTSTELLBREMSE
(EPB)
Das Fahrzeug ist mit einer elektrischen
Feststellbremse (EPB) ausgestattet, die
einen besseren Einsatz und Leistung
gegenüber einer manuellen Betätigung
gewährleistet.
Die elektrische Feststellbremse ist mit
einem Schalter auf der Mittelkonsole
Abb. 89, einem Zangenmotor für die
beiden Hinterräder und einem
elektronischen Steuermodul versehen.
ZUR BEACHTUNG Vor dem Aussteigen
aus dem Fahrzeug immer die
elektrische Feststellbremse aktivieren.
ZUR BEACHTUNG Beim Parken des
Fahrzeugs immer die Feststellbremse
aktivieren, die Räder auslenken, die
Räder (an starken Hängen) unterkeilen
89F1B0133C
126
MOTORSTART UND FAHREN
