2019 FIAT 500X ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη βρίσκεται στοπλάι
τηςμπαταρίας εικ. 131.
Για να φτάσετε στις ασφάλειες
συνεχίσετε όπως ακολουθεί:
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαAεικ. 132
ταυτόχροναπεριστρέψτε αργά
αριστερόστροφα τη βίδαμέχρι να
βρείτε αντίσταση(μη βάλετε δύναμηπέρα από το όριο)
ελευθερώστε αργά τη βίδα
το άνοιγμαεπισημαίνεταιμε την
έξοδο ολόκληρης της κεφαλής της
βίδας από την αντίστοιχη βάση
αφαιρέστε το καπάκιB,σέρνοντάς
το τελείωςπρος το άνωμέρος επάνω
στουςπλευρικούς οδηγούς,όπως
φαίνεται στην εικόνα.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματοςπου
αντιστοιχεί σε κάθεμία ασφάλεια
φαίνεται επάνω στο καπάκι.
Αφού αντικαταστήσετε την ασφάλεια
προχωρήστε όπως ακολουθεί:
τοποθετήστε ξανά σωστά το καπάκι
Βμέσα στουςπλευρικούς οδηγούς της
ασφαλειοθήκης
σύρετέ το τελείως απόεπάνωπρος
τα κάτω
χρησιμοποιώντας το κατσαβίδιπου
παρέχεται,πιέστε τη βίδαA
ταυτόχροναπεριστρέψτε αργά
δεξιόστροφα τη βίδαμέχρι να βρείτε
αντίσταση(μη βάλετε δύναμηπέρα
από το όριο)
ελευθερώστε αργά τη βίδα
το κλείσιμοεπισημαίνεταιμετο
κούμπωμα ολόκληρης της κεφαλής της
βίδαμέσα στην αντίστοιχη βάση.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ
ΟΡΓΑΝΩΝ
Η ασφαλειοθήκη εικ. 133βρίσκεται
στηνπεριοχή της αριστερήςπλευράς
της κολώνας του τιμονιού και υπάρχει
ελεύθερηπρόσβαση στις ασφάλειες
από το κάτω τμήμα του ταμπλό.
Για την αντικατάσταση των ασφαλειών
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
131F1B0191C
132F1B0190C
183

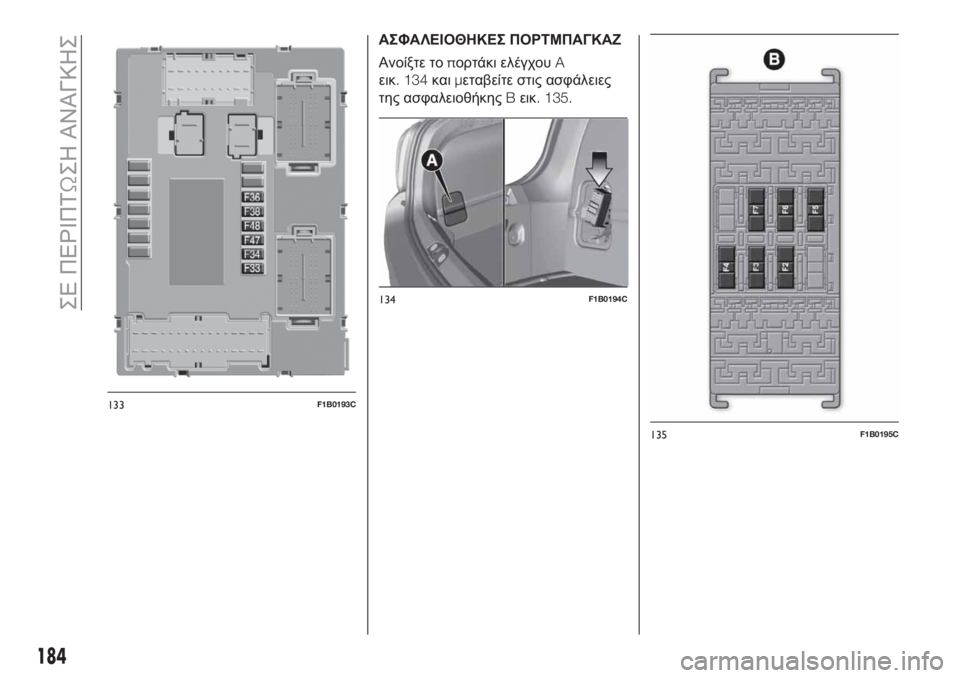

ΑΣΦΑΛΕΙΟΘΗΚΕΣ ΠΟΡΤΜΠΑΓΚΑΖ
Ανοίξτε τοπορτάκι ελέγχουA
εικ. 134καιμεταβείτε στις ασφάλειες
της ασφαλειοθήκηςBεικ. 135.
133F1B0193C
134F1B0194C
135F1B0195C
184
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

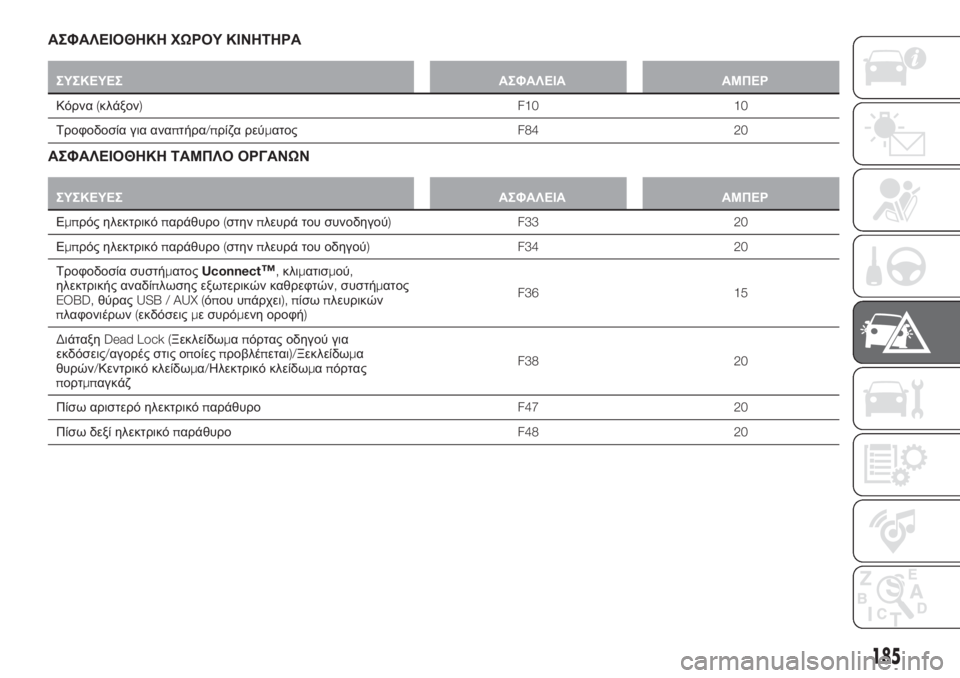

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κόρνα(κλάξον) F10 10
Τροφοδοσία για αναπτήρα/πρίζα ρεύματοςF84 20
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του συνοδηγού) F33 20
Εμπρός ηλεκτρικόπαράθυρο(στηνπλευρά του οδηγού) F34 20
Τροφοδοσία συστήματοςUconnect
™,κλιματισμού,
ηλεκτρικής αναδίπλωσης εξωτερικών καθρεφτών,συστήματος
EOBD,θύραςUSB / AUX (όπου υπάρχει), πίσωπλευρικών
πλαφονιέρων(εκδόσειςμε συρόμενη οροφή)F36 15
ΔιάταξηDead Lock (Ξεκλείδωμαπόρτας οδηγού για
εκδόσεις/αγορές στις οποίεςπροβλέπεται)/Ξεκλείδωμα
θυρών/Κεντρικό κλείδωμα/Ηλεκτρικό κλείδωμαπόρτας
πορτμπαγκάζF38 20
Πίσω αριστερό ηλεκτρικόπαράθυροF47 20
Πίσω δεξί ηλεκτρικόπαράθυροF48 20
185

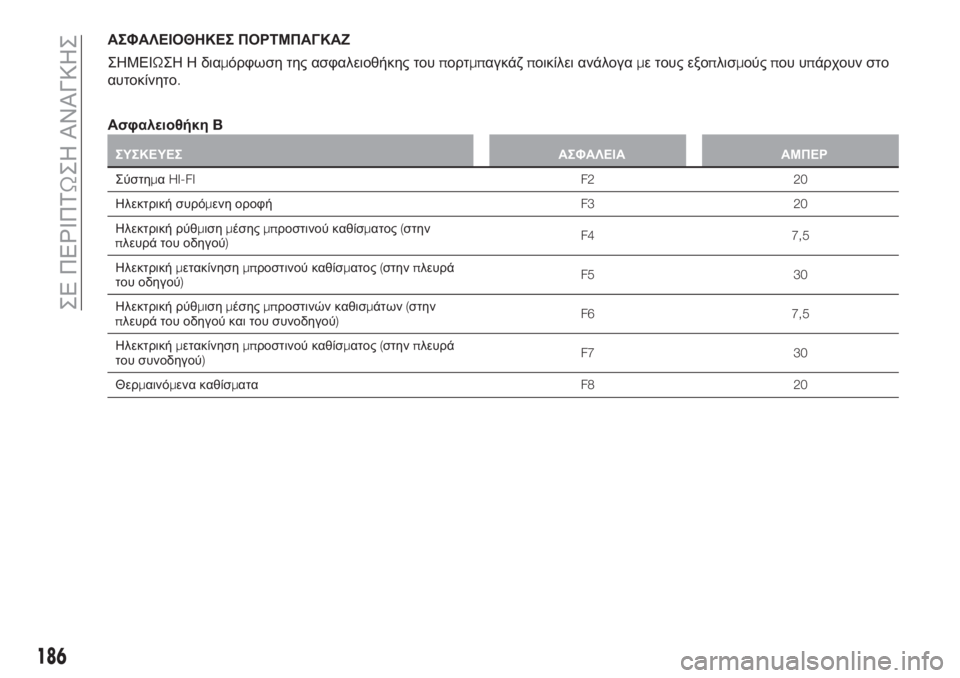

ΑΣΦΑΛΕΙΟΘΗΚΕΣ ΠΟΡΤΜΠΑΓΚΑΖ
ΣΗΜΕΙΩΣΗΗδιαμόρφωση της ασφαλειοθήκης τουπορτμπαγκάζποικίλει ανάλογαμε τους εξοπλισμούςπου υπάρχουν στο
αυτοκίνητο.
ΑσφαλειοθήκηB
ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
ΣύστημαHI-FI F2 20
Ηλεκτρική συρόμενη οροφήF3 20
Ηλεκτρική ρύθμισημέσηςμπροστινού καθίσματος(στην
πλευρά του οδηγού)F4 7,5
Ηλεκτρικήμετακίνησημπροστινού καθίσματος(στηνπλευρά
του οδηγού)F5 30
Ηλεκτρική ρύθμισημέσηςμπροστινών καθισμάτων(στην
πλευρά του οδηγού και του συνοδηγού)F6 7,5
Ηλεκτρικήμετακίνησημπροστινού καθίσματος(στηνπλευρά
του συνοδηγού)F7 30
Θερμαινόμενα καθίσματαF8 20
186
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΡΟΣΟΧΗ
143)Στηνπερίπτωσηπου η ασφάλεια
σταματήσει,απευθυνθείτε στοΔίκτυο
ΤεχνικήςΕξυπηρέτησης τηςFiat.
144)Ποτέμην αντικαθιστάτεμία
ασφάλειαμεμίαάλληηοποίαέχει
περισσότερα Αμπέρ·ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ
145)Εάνεπέμβειμία ασφάλειαπουΔΕΝ
αναφέρεται σε αυτήκαι στην
προηγούμενη σελί
δα,απευθυνθείτε στο
Δίκτυο ΤεχνικήςΕξυπηρέτησης τηςFiat.
146)Πριν αντικαταστήσετεμία
ασφάλεια,βεβαιωθείτεότιέχετε φέρει
τον διακόπτη ανάφλεξης στοSTOP,ότι
έχετε βγάλτε το κλειδί,τομηχανικό,και
ότιόλες οιάλλες ηλεκτρικές συσκευές
έχουν σβήσει και/ήαπενεργοποιηθεί.
Σημείωση
73)Ποτέμην αντικαθιστάτεμίακαμένη
ασφάλειαμεμεταλλικάσύρματαήάλλο
υλικό.
74)Ανπρέπει ναπλύνετε το χώρο του
κινητήρα,προσέξτε ναμη χτυπάτε
απευθείας την ασφαλειοθήκημετονερό
που ψεκάζεται καθώς και τομοτέρ των
υαλοκαθαριστήρων.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ
ΓΡΥΛΟΣ
154) 155)
Είναι καλό να γνωρίζετε ότι:
το βάρος του γρύλου είναι2,8κιλά
ο γρύλος δεν χρειάζεται καμία
ρύθμιση
ο γρύλος δενμπορεί να
επισκευαστεί·στηνπερίπτωση βλάβης
πρέπει να τον αντικαταστήσετεμε έναν
άλλο αυθεντικό
δεν θαπρέπει ναμοντάρετε επάνω
στο γρύλο κανένα εργαλείο εκτός από
εκείνοπουπροβλέπεται για τη
λειτουργία του.
Συντήρηση
αποφύγετε τη συγκέντρωση
βρωμιάς επάνω στον''ατέρμονα
κοχλία''
διατηρήστε τη λίπανση στον
ατέρμονα κοχλία
σε καμίαπερίπτωσημην
τροποποιήσετε τον γρύλο.
Συνθήκες στις οποίες δεν
επιτρέπεται η χρήση
θερμοκρασίεςμικρότερες από-40°C
επάνω σε αμμώδες ή λασπώδες
έδαφος
επάνω σε έδαφοςμε ανισότητες
σε δρόμομεμεγάλη κλίση
σε ακραίες κλιματικές συνθήκες:
θύελλες,τυφώνες,κυκλώνες,
χιονοθύελλες,καταιγίδες κτλ.
σε άμεση επαφήμε τον κινητήρα ή
για επισκευές κάτω από το αυτοκίνητο
επάνω σεπλεούμενο.
ΔΙΑΔΙΚΑΣΙΑ ΑΝΤΙΚΑΤΑΣΤΑΣΗΣ
147) 148) 149) 150) 151) 152) 153)
Συνεχίστε όπως ακολουθεί:
σταματήστε το αυτοκίνητο σε ένα
μέρος έτσι ώστε ναμην είναι
επικίνδυνο για τα διερχόμενα
αυτοκίνητα και όπουμπορείτε να
αντικαταστήσετε τον τροχόμε
ασφάλεια.Το έδαφοςπρέπει να είναι
επίπεδο και συμπαγές
σταματήστε τον κινητήρα,ανάψτε τα
αλάρμκαι ενεργοποιήστε το ηλεκτρικό
χειρόφρενο
βάλτε τηνπρώτη ταχύτητα ή τη
όπισθεν ή,για τις εκδόσειςμε
αυτόματο κιβώτιο ταχυτήτων,φέρτε
τον λεβιέ των ταχυτήτων στη θέσηP
(Παρκάρισμα)
φορέστε το φθορίζον τζάκετ
(υποχρεωτικά απότονόμο)πριν βγείτε
από το αυτοκίνητο
ανοίξτε τον χώρο αποσκευών και
τοποθετήστε το διαμορφώσιμο
κατώφλι φόρτωσης σε θέση ανάκλισης
(δείτε''Χώρος αποσκευών''στο
κεφάλαιο''Γνωριμίαμε το αυτοκίνητο'')
187

πάρτε την εργαλειοθήκηπου
παρέχεται,ηοποία είναι στερεωμένη
στην επένδυση τουπορτμπαγκάζμε
κατάλληλα στηρίγματα.Η
εργαλειοθήκηπεριέχει εικ. 136:τον
γρύλοA,το κατσαβίδιB,τον
αντάπτοραCγια τον ανεφοδιασμό
καυσίμου σεπερίπτωση ανάγκης,τον
πείροDγια το κεντράρισμα του τροχού
(όπου υπάρχει,χρησιμοποιείται για το
μοντάρισμα της ρεζέρβας του τροχού),
το ειδικό αντικλεπτικόπαξιμάδι Ε(όπου
υπάρχει,χρησιμοποιείται για το
μοντάρισμα/ξε
μοντάρισμα των
μπουλονιών του τροχού),τη σφήναF
(όπου υπάρχει)για τομπλοκάρισμα
των τροχών και του αυτοκινήτου,τον
κρίκο ρυμούλκησηςG,το κλειδίHγια
την ενεργοποίηση τωνμπουλονιών του
τροχού και για τον γρύλο,το κλειδί
Allen (Άλεν)για την ενεργοποίηση της
συρόμενης οροφής σεπερίπτωση
έκτακτης ανάγκης(όπου υπάρχει)
σηκώστε το ταπέτο της επένδυσηςA
εικ. 137καιπάρτε τη ρεζέρβα του
τροχούB
φέρτε τη ρεζέρβα του τροχού και
την εργαλειοθήκη κοντά στον τροχό
που θα αντικαταστήσετε
πάρτε τη σφήνα/τάκο ασφάλισης Α
(όπου υπάρχει)εικ. 138και ανοίξτε την
σαν βιβλίο σύμφωναμε το διάγραμμα
που φαίνεται στην εικόνα
τοποθετήστε τη σφήνα Α επάνω
στον τροχό διαγωνίως αντίθετα από
αυτόπου θα αντικαταστήσετε(δείτε
εικ. 139 )έτσι ώστε να αποφύγετε
ανώμαλεςμετατοπίσεις του
αυτοκινήτου όταν αυτό ανυψωθεί από
το έδαφος
136F1B0218C
137F1B0219C
138F1B0220C
188
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

με το κλειδίAεικ. 140λασκάρετε
περίπου κατάμία στροφή ταμπουλόνια
στήριξης.Με τις αλουμινένιες ζάντες
προτείνεται να''κουνήσετε''το
αυτοκίνητο για να διευκολύνετε την
εξαγωγή της ζάντας απότομουαγιέ
του τροχού
τοποθετήστε τον γρύλο κάτω απότο
αυτοκίνητο,κοντά στον τροχόπου θα
αντικαταστήσετε
βάλτε το κλειδί Α εικ. 141επάνω στο
εξάγωνο του γρύλου Β έτσι ώστε να
τον ανοίξετε,μέχρι το αυλακωτό
επάνω τμήμα να εισαχθεί σωστά
επάνω στη δοκόCτου αυτοκινήτου,
στο σημείο του συμβόλου
που
υπάρχει επάνω στη δοκό
ενημερώστε τα άτομαπου
βρίσκονται στη γύρωπεριοχή ότι
πρόκειται να ανυψωθεί το αυτοκίνητο,
επομένως είναι ζωτικής σημασίας να
μη στέκονται κοντά σε αυτό ή να το
ακουμπάνεμέχρι να έχει κατέβει και
πάλι
με το κλειδί Α ενεργοποιήστε
(δεξιόστροφα)το γρύλο και σηκώστε
το αυτοκίνητομέχρι ο τροχός να
βρεθείμερικά εκατοστά επάνω απότο
έδαφος
με το κλειδί Α ξεβιδώστε τελείως τα
μπουλόνια και αφαιρέστε τον
τρυπημένο τροχό/ελαστικό
σιγουρευτείτε ότι οι επιφάνειες της
ρεζέρβας του τροχούπου έρχονται σε
επαφήμετομουαγιέ είναι καθαρές και
δεν έχουν βρωμιέςπου θαμπορούσαν,
στη συνέχεια,να οδηγήσουν σε
λασκάρισμα τωνμπουλονιών
για να διευκολύνετε τομοντάρισμα
της ρεζέρβας του τροχού,βιδώστε τον
πείρο κεντραρίσματοςμέσα τηνπιο
υψηλή τρύπα τηςπλήμνης του τροχού
και στη συνέχειαμοντάρετε τη ρεζέρβα
του τροχού βιδώνοντας τοπρώτο
μπουλόνιμε το χέρι για τουλάχιστον
δύο βόλτες
αφαιρέστε τονπείρο
κεντραρίσματος και βιδώστεμε το χέρι
τα άλλαμπουλόνια
με το κλειδίA,βιδώστε όλα τα
μπουλόνια στήριξης
ενεργοποιήστε(αριστερόστροφα)το
κλειδίAεπάνω στο εξάγωνο του
γρύλου έτσι ώστε να κατεβάσετε το
αυτοκίνητο,στη συνέχεια βγάλτε το
χρησιμοποιήστε τομπουλονόκλειδο
Α,βιδώστε καλά ταμπουλόνιαμε
σταυρωτή διαδοχική σειρά
ακολουθώντας την αριθμητική
διαδοχική σειράπου φαίνεται στην
εικ. 142
139F1B0221C
140F1B0223C
141F1B0224C
189

επανατοποθετήστε το ταπέτο της
επένδυσηςμέσα στον χώρο
αποσκευών,στη συνέχεια τοποθετήστε
το διαμορφώσιμο κατώφλι φόρτωσης
σε επίπεδη θέση(δείτε''Χώρος
αποσκευών''στο κεφάλαιο''Γνωριμία
με το αυτοκίνητο'').
Το συντομότερο δυνατόν να
αντικαταστήσετεμε τον τροχό
κανονικής χρήσης εφόσον,επειδή έχει
μεγαλύτερες διαστάσεις σε σχέσημε
τη ρεζέρβα του τροχού,όταν
τοποθετηθείμέσα στον αντίστοιχοχώρο,δημιουργείμία ανισότητα του
πατώματοςμέσα στον χώρο των
αποσκευών.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ ΤΡΟΧΟΥ
(εκδόσειςμεSubwoofer)
Εκδόσειςμε ρεζέρβα τροχού
Σε αυτές τις εκδόσεις τα εργαλεία για
την αντικατάσταση του τροχού είναι
τοποθετημέναμέσα σεμία θήκηπου
βρίσκεταιμέσα στοπορτμπαγκάζ.
Στηνπερίπτωση τρυπήματος συνεχίστε
σύμφωναμεταπαρακάτω:
ανοίξτε τοπορτμπαγκάζ και
σηκώστεπρος τα επάνω το ταπέτο της
επένδυσης
ξεβιδώστε τη διάταξη ασφάλισηςA
εικ. 143,βγάλτε τη ρεζέρβα του
τροχού Β καιμοντάρετέ την
αντικαθιστώντας το τρυπημένο
ελαστικό,ακολουθώντας τις
διαδικασίεςπουπεριγράφτηκαν
προηγουμένως..
Εκδόσειςμε κιτ“Fix&Go Automatic”
Για ναπάρετε το κιτ“Fix&Go
Automatic”ανοίξτε τοπορτμπαγκάζ και
στη συνέχεια σηκώστεπρος τα επάνω
το ταπέτο της επένδυσης:το κιτA
εικ. 144βρίσκεται στη δεξιάπλευρά.
142F1B0225C
143F1B0453C
144F1B0452C
190
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
