2019 FIAT 500 Knjižica za upotrebu i održavanje (in Serbian)

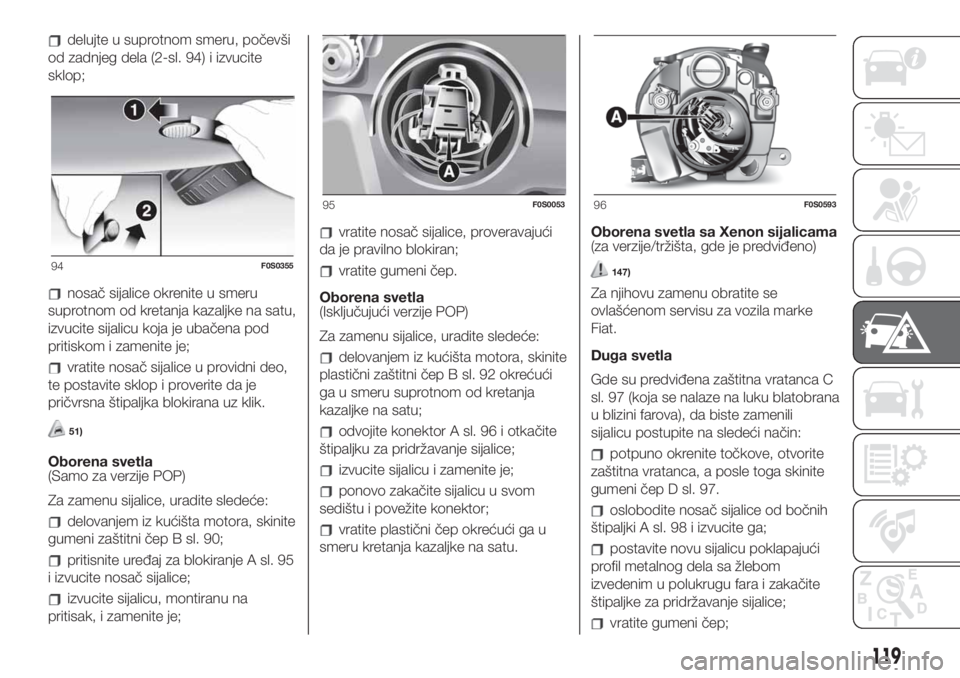

delujte u suprotnom smeru, počevši
od zadnjeg dela (2-sl. 94) i izvucite
sklop;
nosač sijalice okrenite u smeru
suprotnom od kretanja kazaljke na satu,
izvucite sijalicu koja je ubačena pod
pritiskom i zamenite je;
vratite nosač sijalice u providni deo,
te postavite sklop i proverite da je
pričvrsna štipaljka blokirana uz klik.
51)
Oborena svetla
(Samo za verzije POP)
Za zamenu sijalice, uradite sledeće:
delovanjem iz kućišta motora, skinite
gumeni zaštitni čep B sl. 90;
pritisnite uređaj za blokiranje A sl. 95
i izvucite nosač sijalice;
izvucite sijalicu, montiranu na
pritisak, i zamenite je;
vratite nosač sijalice, proveravajući
da je pravilno blokiran;
vratite gumeni čep.
Oborena svetla
(Isključujući verzije POP)
Za zamenu sijalice, uradite sledeće:
delovanjem iz kućišta motora, skinite
plastični zaštitni čep B sl. 92 okrećući
ga u smeru suprotnom od kretanja
kazaljke na satu;
odvojite konektor A sl. 96 i otkačite
štipaljku za pridržavanje sijalice;
izvucite sijalicu i zamenite je;
ponovo zakačite sijalicu u svom
sedištu i povežite konektor;
vratite plastični čep okrećući ga u
smeru kretanja kazaljke na satu.Oborena svetla sa Xenon sijalicama
(za verzije/tržišta, gde je predviđeno)
147)
Za njihovu zamenu obratite se
ovlašćenom servisu za vozila marke
Fiat.
Duga svetla
Gde su predviđena zaštitna vratanca C
sl. 97 (koja se nalaze na luku blatobrana
u blizini farova), da biste zamenili
sijalicu postupite na sledeći način:
potpuno okrenite točkove, otvorite
zaštitna vratanca, a posle toga skinite
gumeni čep D sl. 97.
oslobodite nosač sijalice od bočnih
štipaljki A sl. 98 i izvucite ga;
postavite novu sijalicu poklapajući
profil metalnog dela sa žlebom
izvedenim u polukrugu fara i zakačite
štipaljke za pridržavanje sijalice;
vratite gumeni čep;
94F0S0355
95F0S005396F0S0593
119

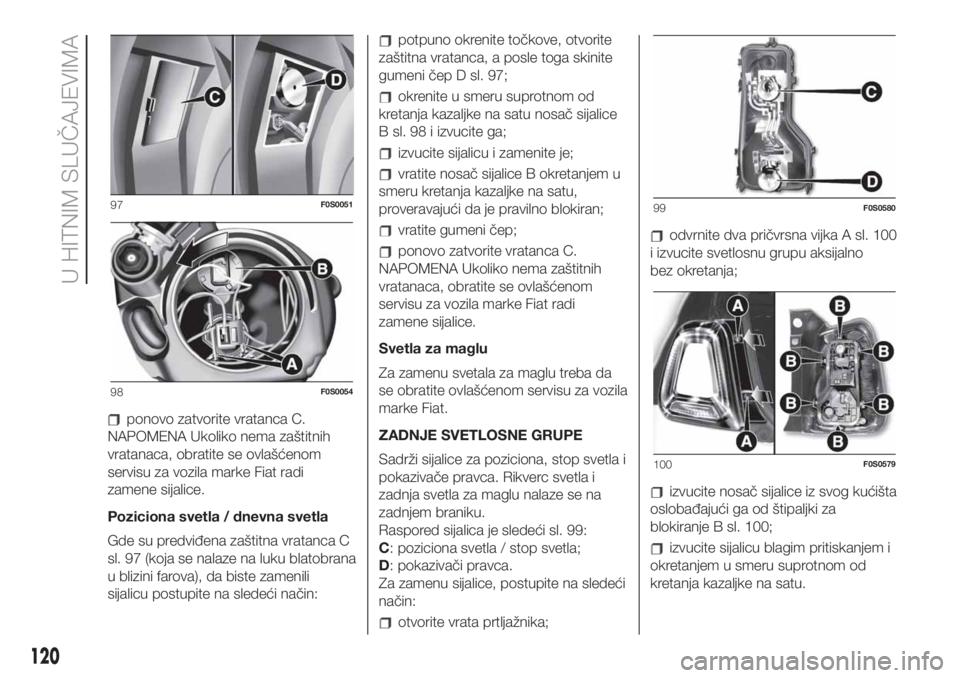

ponovo zatvorite vratanca C.
NAPOMENA Ukoliko nema zaštitnih
vratanaca, obratite se ovlašćenom
servisu za vozila marke Fiat radi
zamene sijalice.
Poziciona svetla / dnevna svetla
Gde su predviđena zaštitna vratanca C
sl. 97 (koja se nalaze na luku blatobrana
u blizini farova), da biste zamenili
sijalicu postupite na sledeći način:
potpuno okrenite točkove, otvorite
zaštitna vratanca, a posle toga skinite
gumeni čep D sl. 97;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice
B sl. 98 i izvucite ga;
izvucite sijalicu i zamenite je;
vratite nosač sijalice B okretanjem u
smeru kretanja kazaljke na satu,
proveravajući da je pravilno blokiran;
vratite gumeni čep;
ponovo zatvorite vratanca C.
NAPOMENA Ukoliko nema zaštitnih
vratanaca, obratite se ovlašćenom
servisu za vozila marke Fiat radi
zamene sijalice.
Svetla za maglu
Za zamenu svetala za maglu treba da
se obratite ovlašćenom servisu za vozila
marke Fiat.
ZADNJE SVETLOSNE GRUPE
Sadrži sijalice za poziciona, stop svetla i
pokazivače pravca. Rikverc svetla i
zadnja svetla za maglu nalaze se na
zadnjem braniku.
Raspored sijalica je sledeći sl. 99:
C: poziciona svetla / stop svetla;
D: pokazivači pravca.
Za zamenu sijalice, postupite na sledeći
način:
otvorite vrata prtljažnika;
odvrnite dva pričvrsna vijka A sl. 100
i izvucite svetlosnu grupu aksijalno
bez okretanja;
izvucite nosač sijalice iz svog kućišta
oslobađajući ga od štipaljki za
blokiranje B sl. 100;
izvucite sijalicu blagim pritiskanjem i
okretanjem u smeru suprotnom od
kretanja kazaljke na satu.
97F0S0051
98F0S0054
99F0S0580
100F0S0579
120

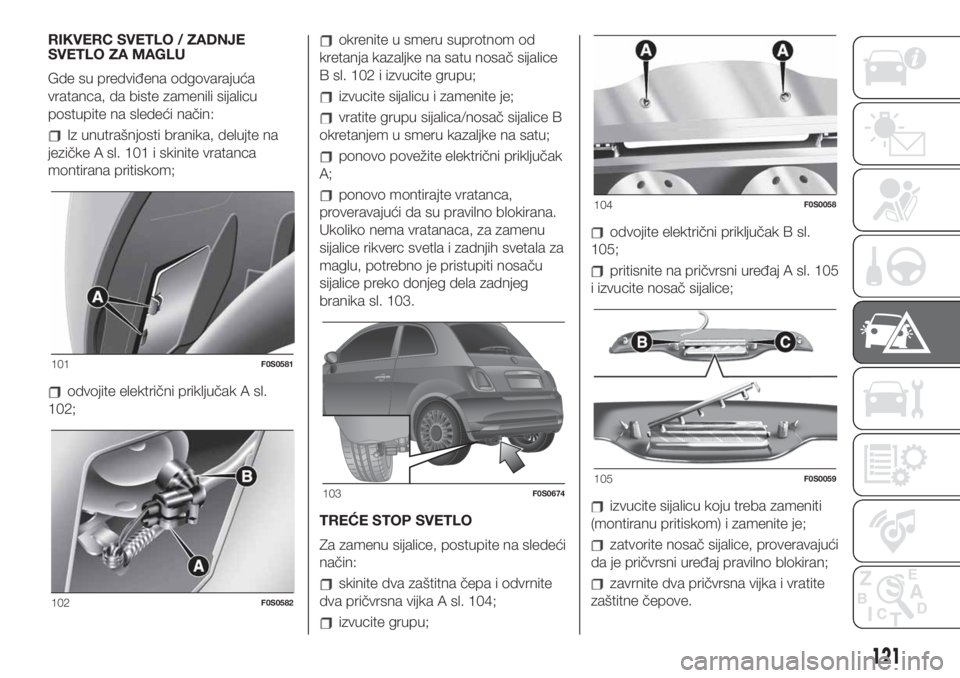

U HITNIM SLUČAJEVIMA

RIKVERC SVETLO / ZADNJE
SVETLO ZA MAGLU
Gde su predviđena odgovarajuća
vratanca, da biste zamenili sijalicu
postupite na sledeći način:
Iz unutrašnjosti branika, delujte na
jezičke A sl. 101 i skinite vratanca
montirana pritiskom;
odvojite električni priključak A sl.
102;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice
B sl. 102 i izvucite grupu;
izvucite sijalicu i zamenite je;
vratite grupu sijalica/nosač sijalice B
okretanjem u smeru kazaljke na satu;
ponovo povežite električni priključak
A;
ponovo montirajte vratanca,
proveravajući da su pravilno blokirana.
Ukoliko nema vratanaca, za zamenu
sijalice rikverc svetla i zadnjih svetala za
maglu, potrebno je pristupiti nosaču
sijalice preko donjeg dela zadnjeg
branika sl. 103.
TREĆE STOP SVETLO
Za zamenu sijalice, postupite na sledeći
način:
skinite dva zaštitna čepa i odvrnite
dva pričvrsna vijka A sl. 104;
izvucite grupu;
odvojite električni priključak B sl.
105;
pritisnite na pričvrsni uređaj A sl. 105
i izvucite nosač sijalice;
izvucite sijalicu koju treba zameniti
(montiranu pritiskom) i zamenite je;
zatvorite nosač sijalice, proveravajući
da je pričvrsni uređaj pravilno blokiran;
zavrnite dva pričvrsna vijka i vratite
zaštitne čepove.
101F0S0581
102F0S0582
103F0S0674
104F0S0058
105F0S0059
121

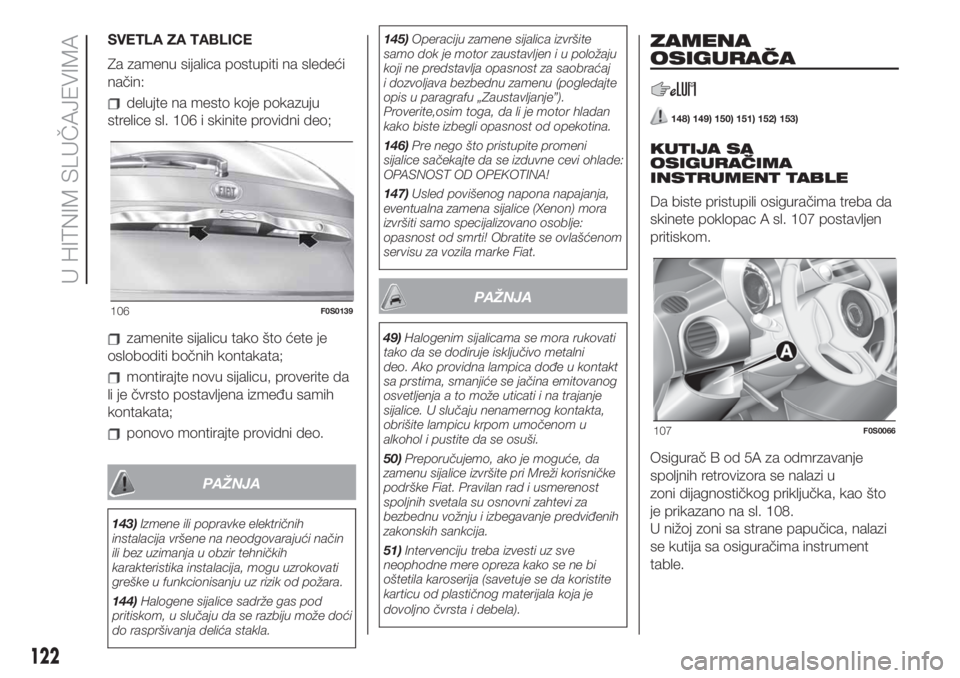

SVETLA ZA TABLICE
Za zamenu sijalica postupiti na sledeći
način:
delujte na mesto koje pokazuju
strelice sl. 106 i skinite providni deo;
zamenite sijalicu tako što ćete je
osloboditi bočnih kontakata;
montirajte novu sijalicu, proverite da
li je čvrsto postavljena između samih
kontakata;
ponovo montirajte providni deo.
PAŽNJA
143)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
144)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.145)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj
i dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
146)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi ohlade:
OPASNOST OD OPEKOTINA!
147)Usled povišenog napona napajanja,
eventualna zamena sijalice (Xenon) mora
izvršiti samo specijalizovano osoblje:
opasnost od smrti! Obratite se ovlašćenom
servisu za vozila marke Fiat.
PAŽNJA
49)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
50)Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži korisničke
podrške Fiat. Pravilan rad i usmerenost
spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.
51)Intervenciju treba izvesti uz sve
neophodne mere opreza kako se ne bi
oštetila karoserija (savetuje se da koristite
karticu od plastičnog materijala koja je
dovoljno čvrsta i debela).
ZAMENA
OSIGURAČA
148) 149) 150) 151) 152) 153)
KUTIJA SA
OSIGURAČIMA
INSTRUMENT TABLE
Da biste pristupili osiguračima treba da
skinete poklopac A sl. 107 postavljen
pritiskom.
Osigurač B od 5A za odmrzavanje
spoljnih retrovizora se nalazi u
zoni dijagnostičkog priključka, kao što
je prikazano na sl. 108.
U nižoj zoni sa strane papučica, nalazi
se kutija sa osiguračima instrument
table.
106F0S0139
107F0S0066
122
U HITNIM SLUČAJEVIMA

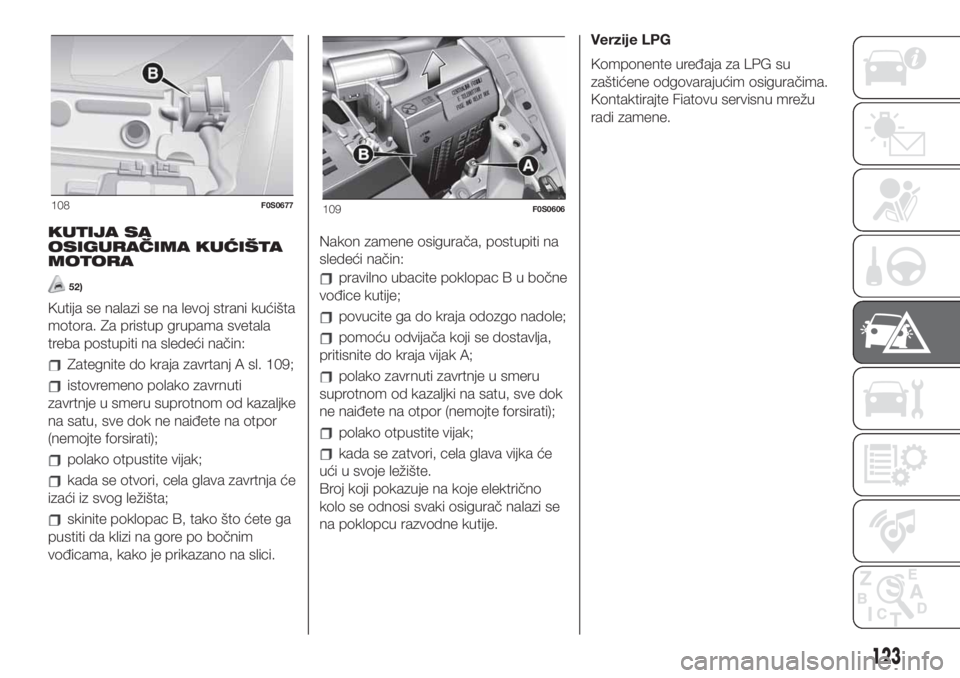

KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
52)
Kutija se nalazi se na levoj strani kućišta
motora. Za pristup grupama svetala
treba postupiti na sledeći način:
Zategnite do kraja zavrtanj A sl. 109;
istovremeno polako zavrnuti
zavrtnje u smeru suprotnom od kazaljke
na satu, sve dok ne naiđete na otpor
(nemojte forsirati);
polako otpustite vijak;
kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
skinite poklopac B, tako što ćete ga
pustiti da klizi na gore po bočnim
vođicama, kako je prikazano na slici.Nakon zamene osigurača, postupiti na
sledeći način:
pravilno ubacite poklopac B u bočne
vođice kutije;
povucite ga do kraja odozgo nadole;
pomoću odvijača koji se dostavlja,
pritisnite do kraja vijak A;
polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.
Broj koji pokazuje na koje električno
kolo se odnosi svaki osigurač nalazi se
na poklopcu razvodne kutije.Verzije LPG
Komponente uređaja za LPG su
zaštićene odgovarajućim osiguračima.
Kontaktirajte Fiatovu servisnu mrežu
radi zamene.
108F0S0677109F0S0606
123

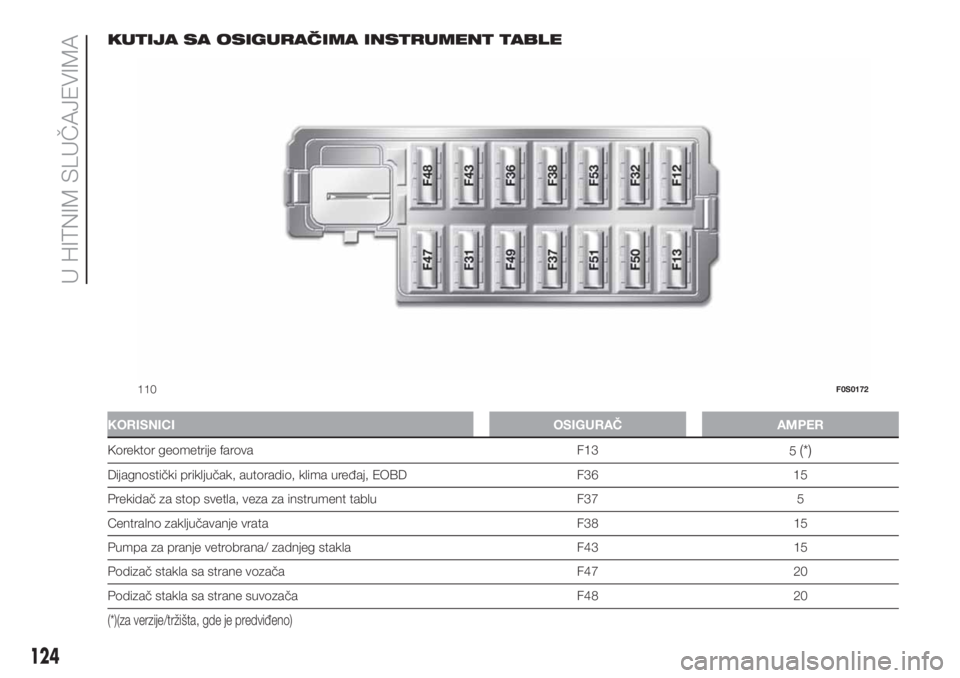

KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Korektor geometrije farova F13
5(*)
Dijagnostički priključak, autoradio, klima uređaj, EOBD F36 15
Prekidač za stop svetla, veza za instrument tablu F37 5
Centralno zaključavanje vrata F38 15
Pumpa za pranje vetrobrana/ zadnjeg stakla F43 15
Podizač stakla sa strane vozača F47 20
Podizač stakla sa strane suvozača F48 20
(*)(za verzije/tržišta, gde je predviđeno)
110F0S0172
124
U HITNIM SLUČAJEVIMA

KORISNICI OSIGURAČ AMPER
Senzor za parkiranje, pozadinsko osvetljenje komandi, električni
retrovizoriF49 5
Klima uređaj, stop svetla, električni pokretni krov, električni
retrovizoriF51 7,5
VEZA ZA KONTROLNU TABLU F53 5
125

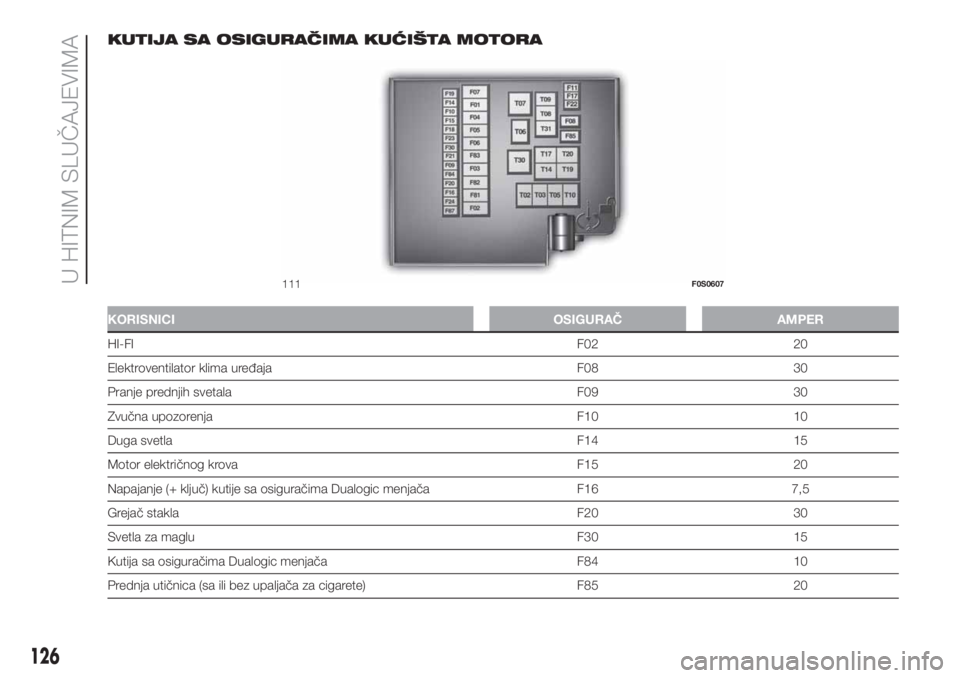

KUTIJA SA OSIGURAČIMA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
HI-FIF02 20
Elektroventilator klima uređaja F08 30
Pranje prednjih svetala F09 30
Zvučna upozorenja F10 10
Duga svetla F14 15
Motor električnog krova F15 20
Napajanje (+ ključ) kutije sa osiguračima Dualogic menjača F16 7,5
Grejač stakla F20 30
Svetla za maglu F30 15
Kutija sa osiguračima Dualogic menjača F84 10
Prednja utičnica (sa ili bez upaljača za cigarete) F85 20
111F0S0607
126
