2019 FIAT 500 Knjižica za upotrebu i održavanje (in Serbian)

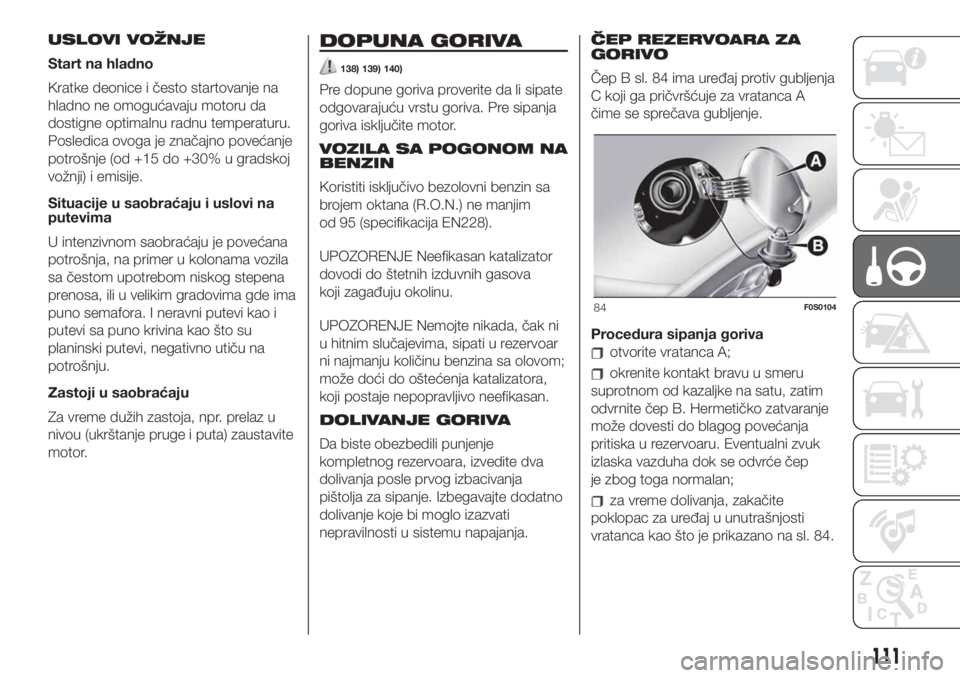

USLOVI VOŽNJE
Start na hladno
Kratke deonice i često startovanje na
hladno ne omogućavaju motoru da
dostigne optimalnu radnu temperaturu.
Posledica ovoga je značajno povećanje
potrošnje (od +15 do +30% u gradskoj
vožnji) i emisije.
Situacije u saobraćaju i uslovi na
putevima
U intenzivnom saobraćaju je povećana
potrošnja, na primer u kolonama vozila
sa čestom upotrebom niskog stepena
prenosa, ili u velikim gradovima gde ima
puno semafora. I neravni putevi kao i
putevi sa puno krivina kao što su
planinski putevi, negativno utiču na
potrošnju.
Zastoji u saobraćaju
Za vreme dužih zastoja, npr. prelaz u
nivou (ukrštanje pruge i puta) zaustavite
motor.DOPUNA GORIVA
138) 139) 140)
Pre dopune goriva proverite da li sipate
odgovarajuću vrstu goriva. Pre sipanja
goriva isključite motor.
VOZILA SA POGONOM NA
BENZIN
Koristiti isključivo bezolovni benzin sa
brojem oktana (R.O.N.) ne manjim
od 95 (specifikacija EN228).
UPOZORENJE Neefikasan katalizator
dovodi do štetnih izduvnih gasova
koji zagađuju okolinu.
UPOZORENJE Nemojte nikada, čak ni
u hitnim slučajevima, sipati u rezervoar
ni najmanju količinu benzina sa olovom;
može doći do oštećenja katalizatora,
koji postaje nepopravljivo neefikasan.
DOLIVANJE GORIVA
Da biste obezbedili punjenje
kompletnog rezervoara, izvedite dva
dolivanja posle prvog izbacivanja
pištolja za sipanje. Izbegavajte dodatno
dolivanje koje bi moglo izazvati
nepravilnosti u sistemu napajanja.ČEP REZERVOARA ZA
GORIVO
Čep B sl. 84 ima uređaj protiv gubljenja
C koji ga pričvršćuje za vratanca A
čime se sprečava gubljenje.
Procedura sipanja goriva
otvorite vratanca A;
okrenite kontakt bravu u smeru
suprotnom od kazaljke na satu, zatim
odvrnite čep B. Hermetičko zatvaranje
može dovesti do blagog povećanja
pritiska u rezervoaru. Eventualni zvuk
izlaska vazduha dok se odvrće čep
je zbog toga normalan;
za vreme dolivanja, zakačite
poklopac za uređaj u unutrašnjosti
vratanca kao što je prikazano na sl. 84.
84F0S0104
111

VERZIJE LPG
UPOZORENJE Koristite samo LPG
namenjen za vozila.
Otvor za dopunu plina se nalazi pored
poklopca otvora za benzin. Ima
bespovratni ventil u samom telu otvora.
Da biste pristupili otvoru, otvorite
pristupna vratanca A sl. 85 i odvrnite
čep B.
Tokom dopune, obratite pažnju na
sledeće:
ugasite motor;
povucite ručnu kočnicu;
okrenite ključ za paljenje u STOP
položaj;
ne pušite;
dostavite odgovarajući adapter za
dopunu osoblju zaduženom za dopunu
LPG-a.UPOZORENJE Oni koji vrše punjenje
LPG-a, pre nego što nastave sa
punjenjem, moraju da provere da li je
adapter za dopunu pravilno zavrnut na
otvoru.
UPOZORENJE U zavisnosti od tržišta
postoje različiti tipovi adaptera za
pumpe za dopunu LPG-a. Sa vozilom
se isporučuje adapter C sl. 86, koji
se nalazi u odgovarajućoj kutiji,
specifičan za tržište na kom se prodaje
vozilo. U slučaju odlaska u drugu
državu, potrebno je informisati se o vrsti
adaptera kojeg treba koristiti.
UPOZORENJE Vodite računa o
adapteru za punjenje LPG-a da se ne bi
oštetio.
UPOZORENJE Koristite samo LPG
namenjen za vozila.UPOZORENJE Obavezno koristite
adapter koji se dobija uz vozilo s
obzirom da je opremljen odgovarajućim
predfilterom za gorivo.
Goriva - Identifikacija
kompatibilnosti vozila -
Grafičko izražavanje
informacija za
potrošače u skladu sa
standardom EN16942
Sledeći simboli olakšavaju
prepoznavanje pravilne vrste goriva koje
treba koristiti u vozilu.
Pre sipanja goriva, proverite simbole
koji se nalaze na unutrašnjem delu
poklopca otvora za sipanje goriva (ako
postoji) i uporedite ih sa simbolom na
odgovarajućoj pumpi (ako postoji).
Simboli za benzinska vozila
85F0S0538
86F0S0539
87F0S0666
112
POKRETANJE VOZILA I VOŽNJA

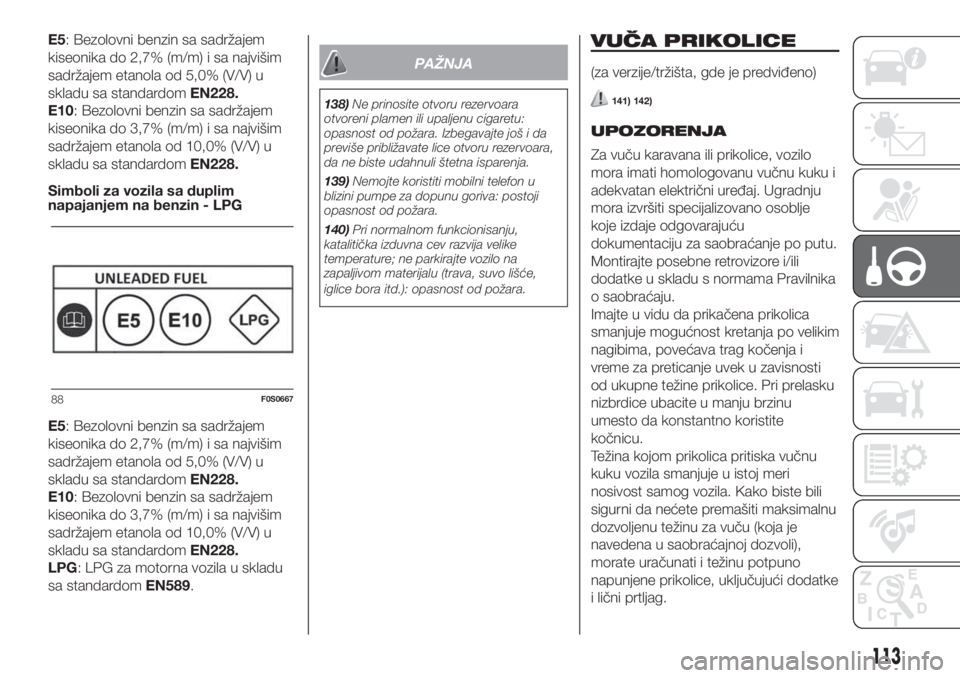

E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228.
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228.
Simboli za vozila sa duplim
napajanjem na benzin - LPG
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228.
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228.
LPG: LPG za motorna vozila u skladu
sa standardomEN589.
PAŽNJA
138)Ne prinosite otvoru rezervoara
otvoreni plamen ili upaljenu cigaretu:
opasnost od požara. Izbegavajte još i da
previše približavate lice otvoru rezervoara,
da ne biste udahnuli štetna isparenja.
139)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
140)Pri normalnom funkcionisanju,
katalitička izduvna cev razvija velike
temperature; ne parkirajte vozilo na
zapaljivom materijalu (trava, suvo lišće,
iglice bora itd.): opasnost od požara.
VUČA PRIKOLICE
(za verzije/tržišta, gde je predviđeno)
141) 142)
UPOZORENJA
Za vuču karavana ili prikolice, vozilo
mora imati homologovanu vučnu kuku i
adekvatan električni uređaj. Ugradnju
mora izvršiti specijalizovano osoblje
koje izdaje odgovarajuću
dokumentaciju za saobraćanje po putu.
Montirajte posebne retrovizore i/ili
dodatke u skladu s normama Pravilnika
o saobraćaju.
Imajte u vidu da prikačena prikolica
smanjuje mogućnost kretanja po velikim
nagibima, povećava trag kočenja i
vreme za preticanje uvek u zavisnosti
od ukupne težine prikolice. Pri prelasku
nizbrdice ubacite u manju brzinu
umesto da konstantno koristite
kočnicu.
Težina kojom prikolica pritiska vučnu
kuku vozila smanjuje u istoj meri
nosivost samog vozila. Kako biste bili
sigurni da nećete premašiti maksimalnu
dozvoljenu težinu za vuču (koja je
navedena u saobraćajnoj dozvoli),
morate uračunati i težinu potpuno
napunjene prikolice, uključujući dodatke
i lični prtljag.
88F0S0667
113

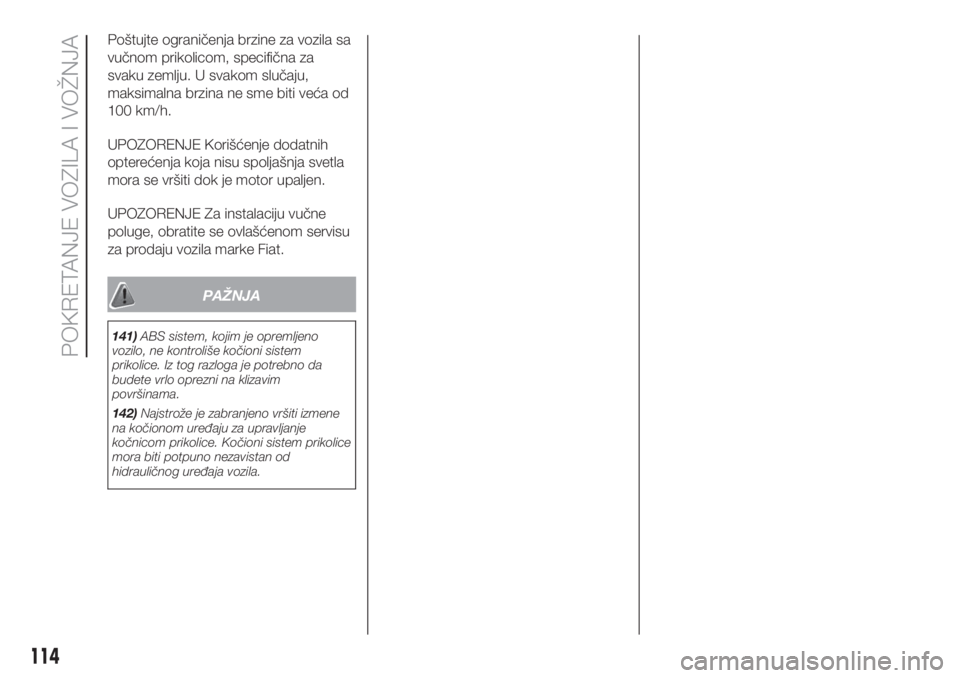

Poštujte ograničenja brzine za vozila sa
vučnom prikolicom, specifična za
svaku zemlju. U svakom slučaju,
maksimalna brzina ne sme biti veća od
100 km/h.
UPOZORENJE Korišćenje dodatnih
opterećenja koja nisu spoljašnja svetla
mora se vršiti dok je motor upaljen.
UPOZORENJE Za instalaciju vučne
poluge, obratite se ovlašćenom servisu
za prodaju vozila marke Fiat.
PAŽNJA
141)ABS sistem, kojim je opremljeno
vozilo, ne kontroliše kočioni sistem
prikolice. Iz tog razloga je potrebno da
budete vrlo oprezni na klizavim
površinama.
142)Najstrože je zabranjeno vršiti izmene
na kočionom uređaju za upravljanje
kočnicom prikolice. Kočioni sistem prikolice
mora biti potpuno nezavistan od
hidrauličnog uređaja vozila.
114
POKRETANJE VOZILA I VOŽNJA

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom
i smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
besplatni broj, domaći ili međunarodni,
i dobiti informacije gde je najbliži
ovlašćeni servis.SVETLA UPOZORENJA ..................116
ZAMENA SIJALICE .........................116
ZAMENA OSIGURAČA....................122
ZAMENA TOČKA ............................127
KOMPLET FIX&GO..........................132
POKRETANJE U VANREDNOJ
SITUACIJI .......................................134
SISTEM ZA BLOKIRANJE
DOVODA GORIVA ...........................136
ŠLEPANJE VOZILA .........................137
115

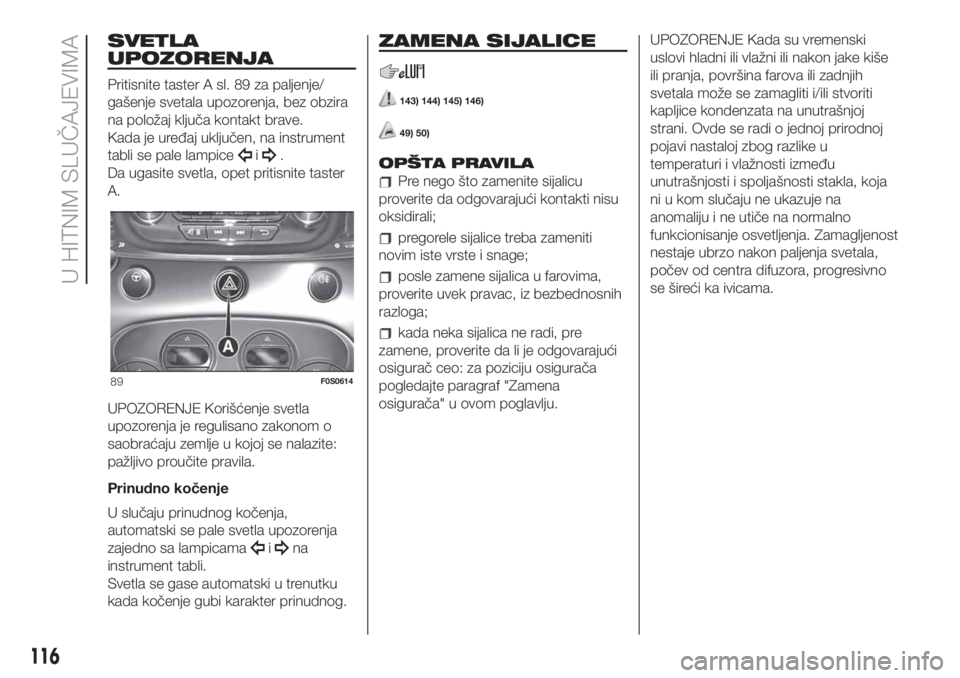

SVETLA
UPOZORENJA
Pritisnite taster A sl. 89 za paljenje/
gašenje svetala upozorenja, bez obzira
na položaj ključa kontakt brave.
Kada je uređaj uključen, na instrument
tabli se pale lampice
i.
Da ugasite svetla, opet pritisnite taster
A.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja,
automatski se pale svetla upozorenja
zajedno sa lampicama
ina
instrument tabli.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
143) 144) 145) 146)
49) 50)
OPŠTA PRAVILA
Pre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
pregorele sijalice treba zameniti
novim iste vrste i snage;
posle zamene sijalica u farovima,
proverite uvek pravac, iz bezbednosnih
razloga;
kada neka sijalica ne radi, pre
zamene, proverite da li je odgovarajući
osigurač ceo: za poziciju osigurača
pogledajte paragraf "Zamena
osigurača" u ovom poglavlju.UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja. Zamagljenost
nestaje ubrzo nakon paljenja svetala,
počev od centra difuzora, progresivno
se šireći ka ivicama.
89F0S0614
116
U HITNIM SLUČAJEVIMA

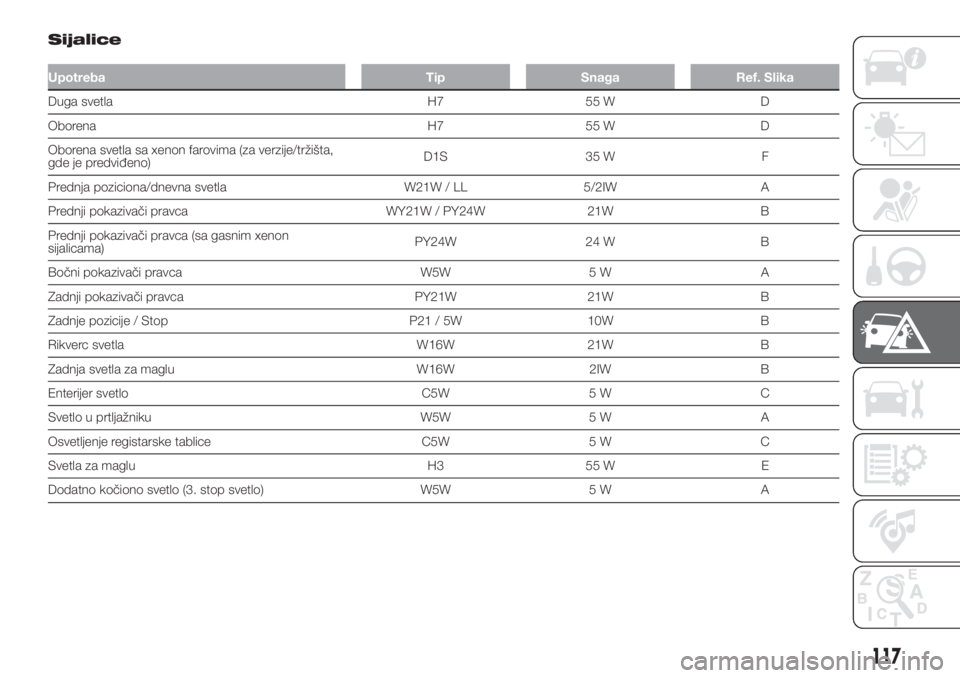

Sijalice
Upotreba Tip Snaga Ref. Slika
Duga svetla H7 55 W D
Oborena H7 55 W D
Oborena svetla sa xenon farovima (za verzije/tržišta,
gde je predviđeno)D1S 35 W F
Prednja poziciona/dnevna svetla W21W / LL 5/2IW A
Prednji pokazivači pravca WY21W / PY24W 21W B
Prednji pokazivači pravca (sa gasnim xenon
sijalicama)PY24W 24 W B
Bočni pokazivači pravca W5W 5 W A
Zadnji pokazivači pravca PY21W 21W B
Zadnje pozicije / Stop P21 / 5W 10W B
Rikverc svetla W16W 21W B
Zadnja svetla za maglu W16W 2IW B
Enterijer svetlo C5W 5 W C
Svetlo u prtljažniku W5W 5 W A
Osvetljenje registarske tablice C5W 5 W C
Svetla za maglu H3 55 W E
Dodatno kočiono svetlo (3. stop svetlo) W5W 5 W A
117

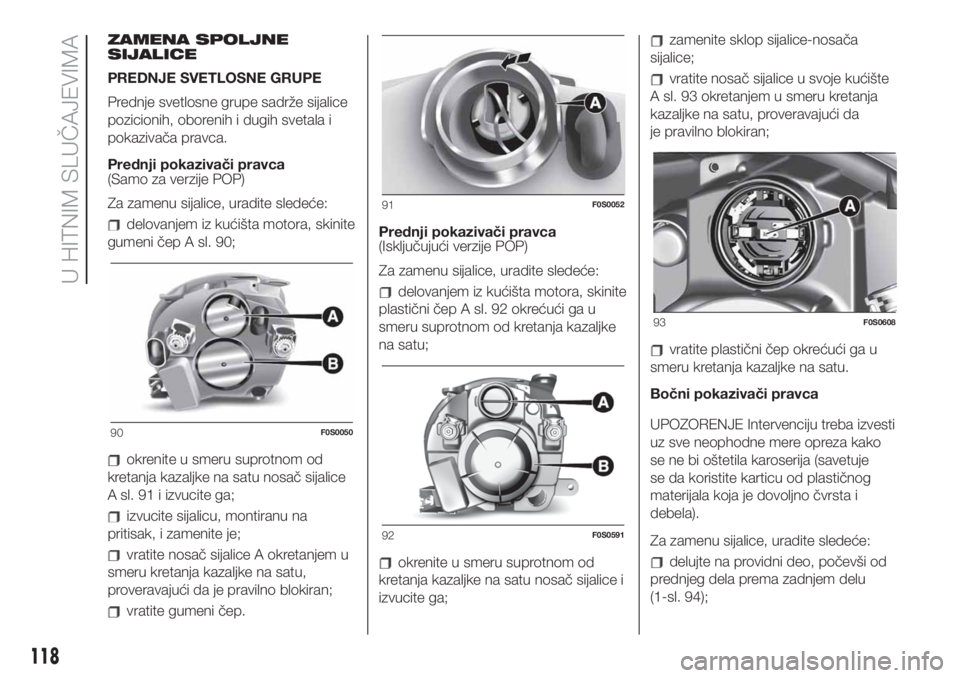

ZAMENA SPOLJNE
SIJALICE
PREDNJE SVETLOSNE GRUPE
Prednje svetlosne grupe sadrže sijalice
pozicionih, oborenih i dugih svetala i
pokazivača pravca.
Prednji pokazivači pravca
(Samo za verzije POP)
Za zamenu sijalice, uradite sledeće:
delovanjem iz kućišta motora, skinite
gumeni čep A sl. 90;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice
A sl. 91 i izvucite ga;
izvucite sijalicu, montiranu na
pritisak, i zamenite je;
vratite nosač sijalice A okretanjem u
smeru kretanja kazaljke na satu,
proveravajući da je pravilno blokiran;
vratite gumeni čep.Prednji pokazivači pravca
(Isključujući verzije POP)
Za zamenu sijalice, uradite sledeće:
delovanjem iz kućišta motora, skinite
plastični čep A sl. 92 okrećući ga u
smeru suprotnom od kretanja kazaljke
na satu;
okrenite u smeru suprotnom od
kretanja kazaljke na satu nosač sijalice i
izvucite ga;
zamenite sklop sijalice-nosača
sijalice;
vratite nosač sijalice u svoje kućište
A sl. 93 okretanjem u smeru kretanja
kazaljke na satu, proveravajući da
je pravilno blokiran;
vratite plastični čep okrećući ga u
smeru kretanja kazaljke na satu.
Bočni pokazivači pravca
UPOZORENJE Intervenciju treba izvesti
uz sve neophodne mere opreza kako
se ne bi oštetila karoserija (savetuje
se da koristite karticu od plastičnog
materijala koja je dovoljno čvrsta i
debela).
Za zamenu sijalice, uradite sledeće:
delujte na providni deo, počevši od
prednjeg dela prema zadnjem delu
(1-sl. 94);
90F0S0050
91F0S0052
92F0S0591
93F0S0608
118
U HITNIM SLUČAJEVIMA
