2019 CITROEN JUMPER Kezelési útmutató (in Hungarian)

183

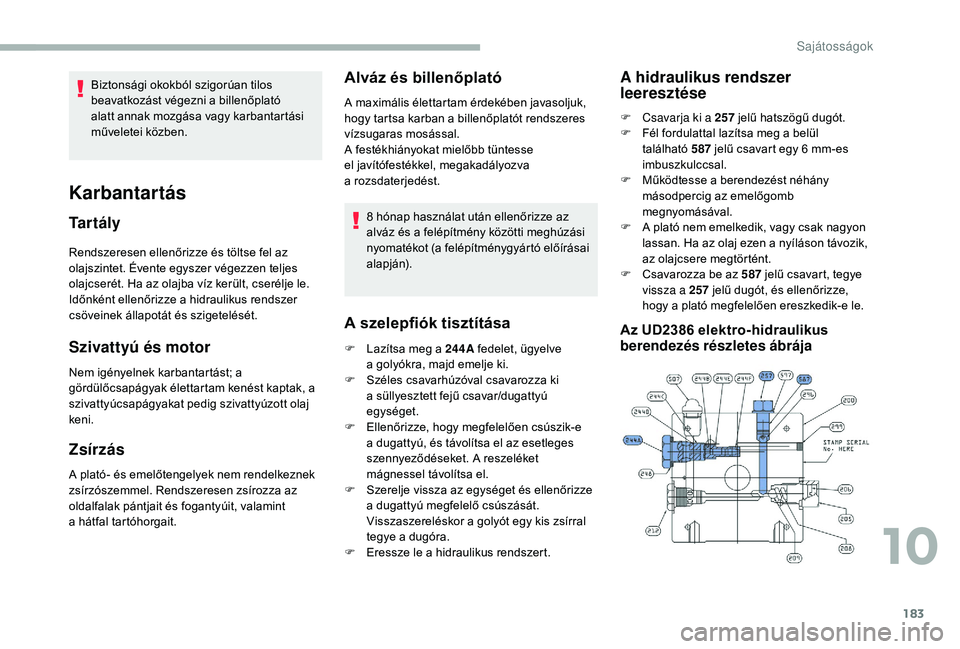

Rendszeresen ellenőrizze és töltse fel az
olajszintet. Évente egyszer végezzen teljes
olajcserét. Ha az olajba víz került, cserélje le.
Időnként ellenőrizze a hidraulikus rendszer
csöveinek állapotát és szigetelését.
Szivattyú és motor
Nem igényelnek karbantartást; a
gördülőcsapágyak élettartam kenést kaptak, a
szivattyúcsapágyakat pedig szivattyúzott olaj
keni.
Zsírzás
A plató- és emelőtengelyek nem rendelkeznek
zsírzószemmel. Rendszeresen zsírozza az
oldalfalak pántjait és fogantyúit, valamint
a
hátfal tartóhorgait.
Alváz és billenőplató
A maximális élettartam érdekében javasoljuk,
hogy tartsa karban a billenőplatót rendszeres
vízsugaras mosással.
A festékhiányokat mielőbb tüntesse
el javítófestékkel, megakadályozva
a
ro

zsdaterjedést.8
hónap használat után ellenőrizze az
alváz és a
felépítmény közötti meghúzási
nyomatékot (a felépítménygyártó előírásai
alapján).
A szelepfiók tisztítása
F Lazítsa meg a 244A fedelet, ügyelve
a golyókra, majd emelje ki.
F

S
zéles csavarhúzóval csavarozza ki
a
süllyesztett fejű csavar/dugattyú
egységet.
F

E
llenőrizze, hogy megfelelően csúszik-e
a
dugattyú, és távolítsa el az esetleges
szennyeződéseket. A reszeléket
mágnessel távolítsa el.
F

S
zerelje vissza az egységet és ellenőrizze
a
dugattyú megfelelő csúszását.
Visszaszereléskor a
golyót egy kis zsírral
tegye a
dugóra.
F

E
ressze le a hidraulikus rendszert.
A hidraulikus rendszer
leeresztése
F Csavarja ki a 257 jelű hatszögű dugót.
F F él fordulattal lazítsa meg a belül
található 587


jelű csavart egy 6 mm-es
imbuszkulccsal.
F

M
űködtesse a berendezést néhány
másodpercig az emelőgomb
megnyomásával.
F

A p
lató nem emelkedik, vagy csak nagyon
lassan. Ha az olaj ezen a
nyíláson távozik,
az olajcsere megtörtént.
F

C
savarozza be az 587

jelű csavart, tegye
vissza a
257

jelű dugót, és ellenőrizze,
hogy a
plató megfelelően ereszkedik-e le.
Az UD2386 elektro-hidraulikus
b erendezés részletes ábrája
Karbantartás
Tartály
Biztonsági okokból szigorúan tilos
beavatkozást végezni a
billenőplató
alatt annak mozgása vagy karbantartási
műveletei közben.
10
Sajátosságok

184

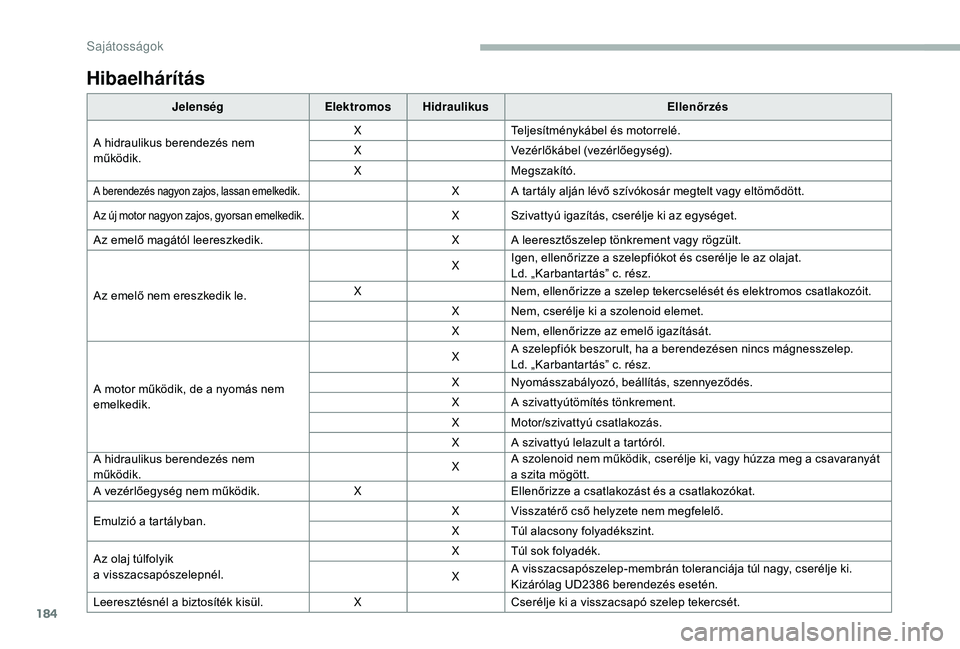

Hibaelhárítás
JelenségElektromosHidraulikus Ellenőrzés
A hidraulikus berendezés nem
működik. X
Teljesítménykábel és motorrelé.
X Vezérlőkábel (vezérlőegység).
X Megszakító.
A berendezés nagyon zajos, lassan emelkedik.XA tartály alján lévő szívókosár megtelt vagy eltömődött.
A z új motor nagyon zajos, gyorsan emelkedik.XSzivattyú igazítás, cserélje ki az egységet.
Az emelő magától leereszkedik. XA leeresztőszelep tönkrement vagy rögzült.
Az emelő nem ereszkedik le. X
Igen, ellenőrizze a
szelepfiókot és cserélje le az olajat.
Ld. „Karbantartás” c. rész.
X Nem, ellenőrizze a
szelep tekercselését és elektromos csatlakozóit.
X Nem, cserélje ki a
szolenoid elemet.
X Nem, ellenőrizze az emelő igazítását.
A motor működik, de a

nyomás nem
emelkedik. X
A szelepfiók beszorult, ha a
berendezésen nincs mágnesszelep.
Ld. „Karbantartás” c. rész.
X Nyomásszabályozó, beállítás, szennyeződés.
X A szivattyútömítés tönkrement.
X Motor/szivattyú csatlakozás.
X A szivattyú lelazult a
tartóról.
A hidraulikus berendezés nem
működik. XA szolenoid nem működik, cserélje ki, vagy húzza meg a
csavaranyát
a
szita mögött.
A vezérlőegység nem működik. XEllenőrizze a
csatlakozást és a csatlakozókat.
Emulzió a

tartályban. X
Visszatérő cső helyzete nem megfelelő.
X Túl alacsony folyadékszint.
Az olaj túlfolyik
a
vis

szacsapószelepnél. X
Túl sok folyadék.
X A visszacsapószelep-membrán toleranciája túl nagy, cserélje ki.
Kizárólag UD2386
berendezés esetén.
Leeresztésnél a

biztosíték kisül. XCserélje ki a
visszacsapó szelep tekercsét.
Sajátosságok

1

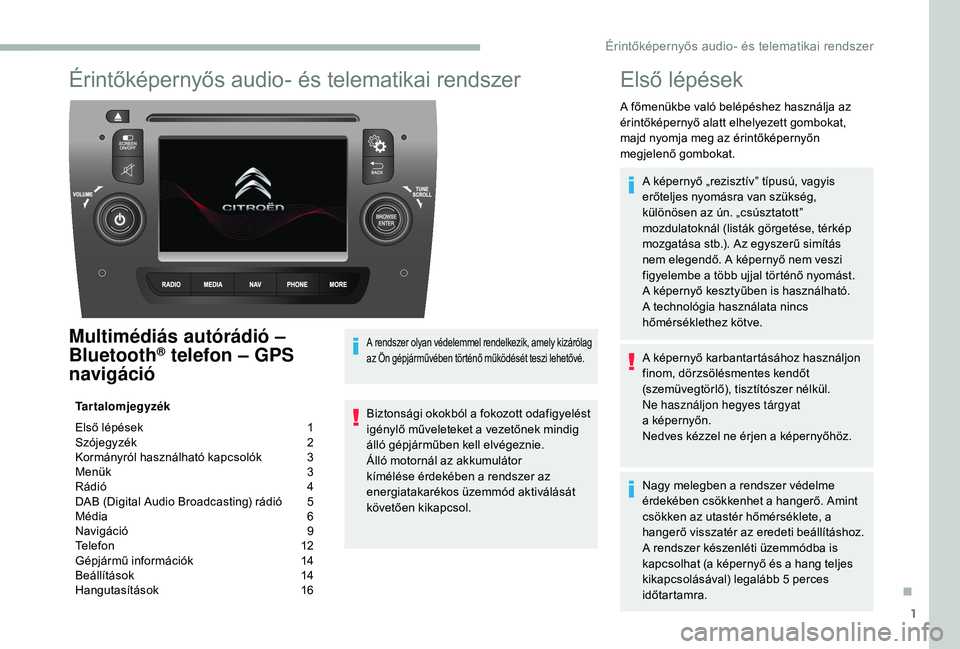

Érintőképernyős audio- és telematikai rendszer
Multimédiás autórádió –
Bluetooth® telefon – GPS
navigáció
Tartalomjegyzék
Első lépések

1
S

zójegyzék
2
K

ormányról használható kapcsolók
3
M

enük
3
R

ádió
4
D

AB (Digital Audio Broadcasting) rádió
5
M

édia
6
N

avigáció
9
T

elefon
1
2
Gépjármű információk

1
4
Beállítások

1
4
Hangutasítások

1
6
A rendszer olyan védelemmel rendelkezik, amely kizárólag
az Ön gépjárművében történő működését teszi lehetővé.
Biztonsági okokból a fokozott odafigyelést
i génylő műveleteket a vezetőnek mindig
álló gépjárműben kell elvégeznie.
Álló motornál az akkumulátor
kímélése érdekében a
rendszer az
energiatakarékos üzemmód aktiválását
követően kikapcsol.
Első lépések
A főmenükbe való belépéshez használja az
érintőképernyő alatt elhelyezett gombokat,
majd nyomja meg az érintőképernyőn
megjelenő gombokat.
A képernyő „rezisztív” típusú, vagyis
erőteljes nyomásra van szükség,
különösen az ún. „csúsztatott”
mozdulatoknál (listák görgetése, térkép
mozgatása stb.). Az egyszerű simítás
nem elegendő. A képernyő nem veszi
figyelembe a
több ujjal történő nyomást.
A képernyő kesztyűben is használható.
A technológia használata nincs
hőmérséklethez kötve.
A képernyő karbantartásához használjon
finom, dörzsölésmentes kendőt
(szemüvegtörlő), tisztítószer nélkül.
Ne használjon hegyes tárgyat
a
képernyőn.
Nedves kézzel ne érjen a
képernyőhöz.
Nagy melegben a
rendszer védelme
érdekében csökkenhet a
hangerő. Amint
csökken az utastér hőmérséklete, a
hangerő visszatér az eredeti beállításhoz.
A rendszer készenléti üzemmódba is
kapcsolhat (a képernyő és a
hang teljes
kikapcsolásával) legalább 5
perces
időtartamra.
.
Érintőképernyős audio- és telematikai rendszer

2

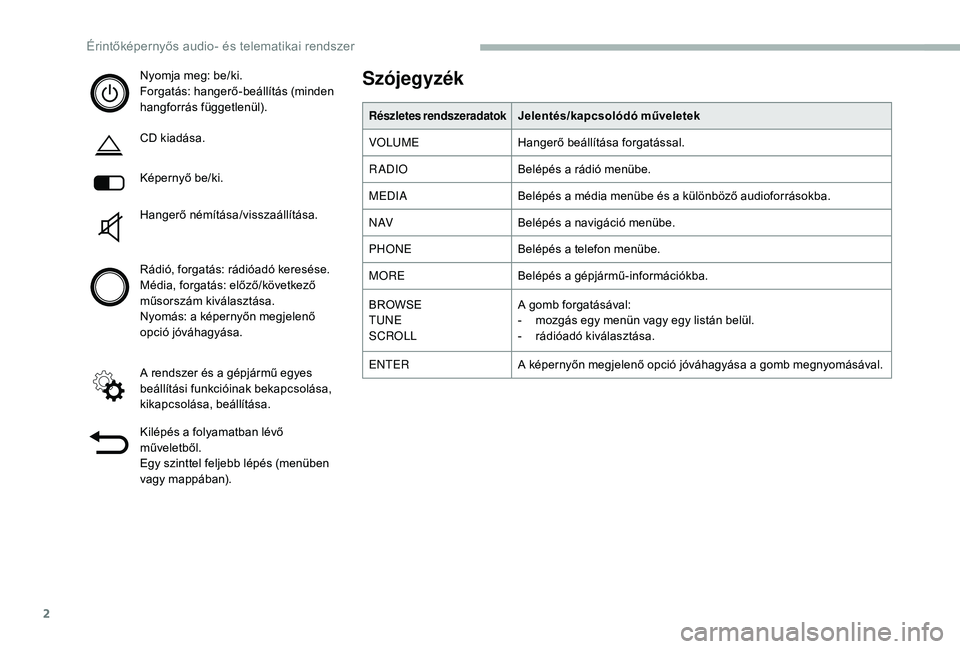

Nyomja meg: be/ki.
Forgatás: hangerő-beállítás (minden
hangforrás függetlenül).
CD kiadása.
Képernyő be/ki.
Hangerő némítása/visszaállítása.
Rádió, forgatás: rádióadó keresése.
Média, forgatás: előző/következő
műsorszám kiválasztása.
Nyomás: a képernyőn megjelenő
opció jóváhagyása.
A rendszer és a gépjármű egyes
beállítási funkcióinak bekapcsolása,
kikapcsolása, beállítása.
Kilépés a
folyamatban lévő
műveletből.
Egy szinttel feljebb lépés (menüben
vagy mappában).Szójegyzék
Részletes rendszeradatokJelentés/kapcsolódó műveletek
VOLUME Hangerő beállítása forgatással.
RADIO Belépés a
rádió menübe.
MEDIA Belépés a
média menübe és a különböző audioforrásokba.
N AV Belépés a
navigáció menübe.
PHONE Belépés a
telefon menübe.
MORE Belépés a
gépjármű-információkba.
BROWSE
TUNE
SCROLL A gomb forgatásával:
-

m
ozgás egy menün vagy egy listán belül.
-
r

ádióadó kiválasztása.
ENTER A képernyőn megjelenő opció jóváhagyása a
gomb megnyomásával.
Érintőképernyős audio- és telematikai rendszer

3

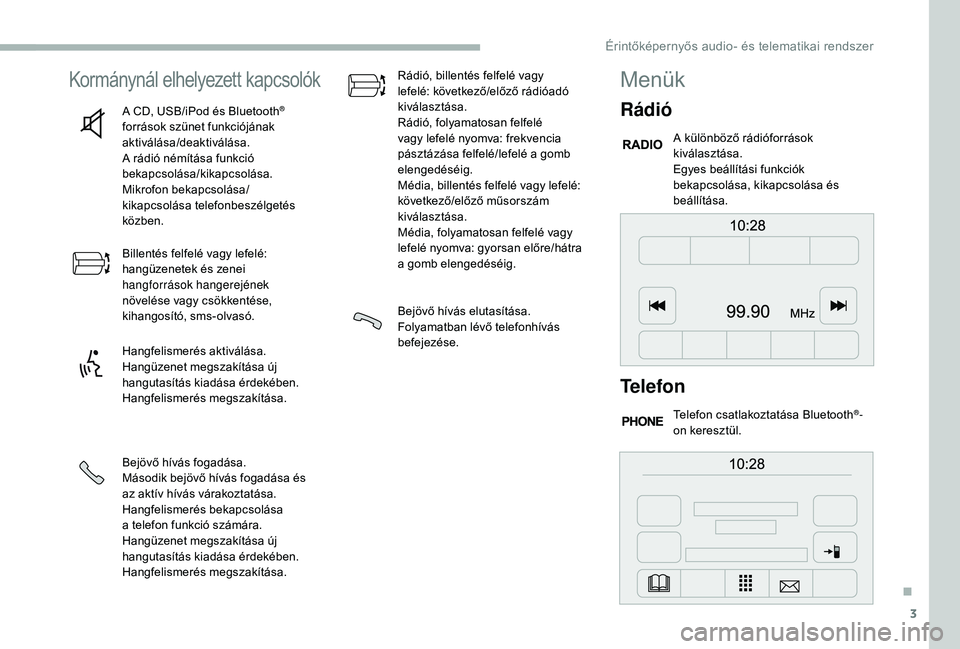

Kormánynál elhelyezett kapcsolók
A CD, USB/iPod és Bluetooth®
források szünet funkciójának
aktiválása/deaktiválása.
A rádió némítása funkció
bekapcsolása/kikapcsolása.
Mikrofon bekapcsolása/
kikapcsolása telefonbeszélgetés
közben.
Billentés felfelé vagy lefelé:
hangüzenetek és zenei
hangforrások hangerejének
növelése vagy csökkentése,
kihangosító, sms-olvasó.
Hangfelismerés aktiválása.
Hangüzenet megszakítása új
hangutasítás kiadása érdekében.
Hangfelismerés megszakítása.
Bejövő hívás fogadása.
Második bejövő hívás fogadása és
az aktív hívás várakoztatása.
Hangfelismerés bekapcsolása
a

telefon funkció számára.
Hangüzenet megszakítása új
hangutasítás kiadása érdekében.
Hangfelismerés megszakítása. Rádió, billentés felfelé vagy
lefelé: következő/előző rádióadó
kiválasztása.
Rádió, folyamatosan felfelé
vagy lefelé nyomva: frekvencia
pásztázása felfelé/lefelé a
gomb
elengedéséig.
Média, billentés felfelé vagy lefelé:
következő/előző műsorszám
kiválasztása.
Média, folyamatosan felfelé vagy
lefelé nyomva: gyorsan előre/hátra
a
gomb elengedéséig.
Bejövő hívás elutasítása.
Folyamatban lévő telefonhívás
befejezése.
Menük
Rádió
A különböző rádióforrások
kiválasztása.
Egyes beállítási funkciók
bekapcsolása, kikapcsolása és
beállítása.
Telefon
Telefon csatlakoztatása Bluetooth®-
on keresztül.
.
Érintőképernyős audio- és telematikai rendszer

4

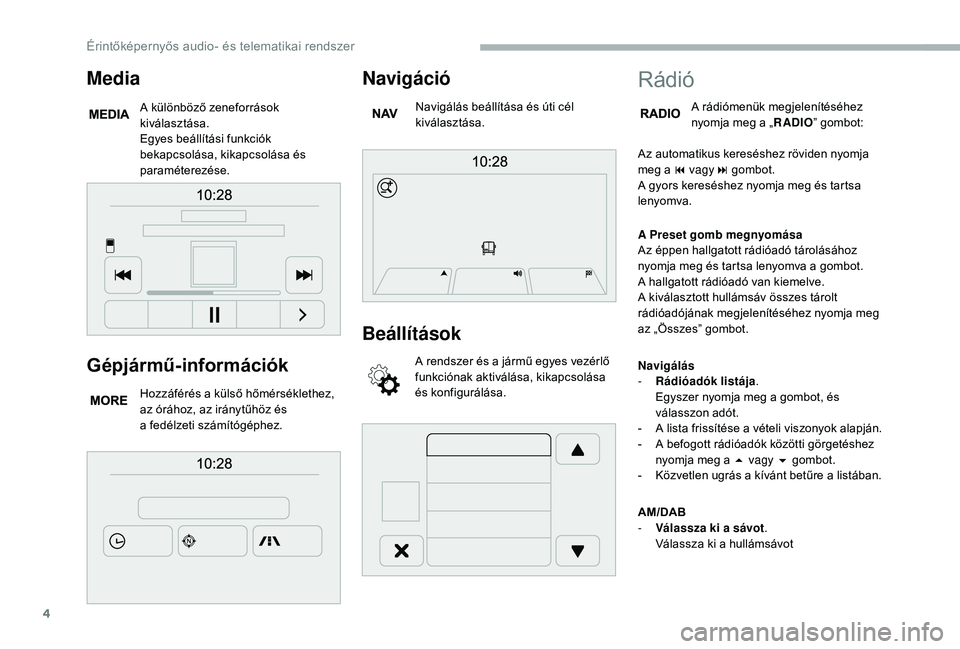

Gépjármű-információk
Hozzáférés a külső hőmérséklethez,
a z órához, az iránytűhöz és
a
fedélzeti számítógéphez.
Navigáció
Navigálás beállítása és úti cél
kiválasztása.
Beállítások
A rendszer és a jármű egyes vezérlő
f unkciónak aktiválása, kikapcsolása
és konfigurálása.
Media
A különböző zeneforrások
kiválasztása.
Egyes beállítási funkciók
bekapcsolása, kikapcsolása és
paraméterezése.
Rádió
A rádiómenük megjelenítéséhez
nyomja meg a „ RADIO” gombot:
Az automatikus kereséshez röviden nyomja
meg a

9

vagy : gombot.
A gyors kereséshez nyomja meg és tartsa
lenyomva.
A Preset gomb megnyomása
Az éppen hallgatott rádióadó tárolásához
nyomja meg és tartsa lenyomva a
gombot.
A hallgatott rádióadó van kiemelve.
A kiválasztott hullámsáv összes tárolt
rádióadójának megjelenítéséhez nyomja meg
az „Összes” gombot.
Navigálás
-

R

ádióadók listája .
Egyszer nyomja meg a
gombot, és
válasszon adót.
-

A l

ista frissítése a vételi viszonyok alapján.
-

A b

efogott rádióadók közötti görgetéshez
nyomja meg a
5 vagy 6
go
mbot.
-

K

özvetlen ugrás a kívánt betűre a listában.
AM/DAB
-

V

álassza ki a sávot.
Válassza ki a
hullámsávot
Érintőképernyős audio- és telematikai rendszer

5

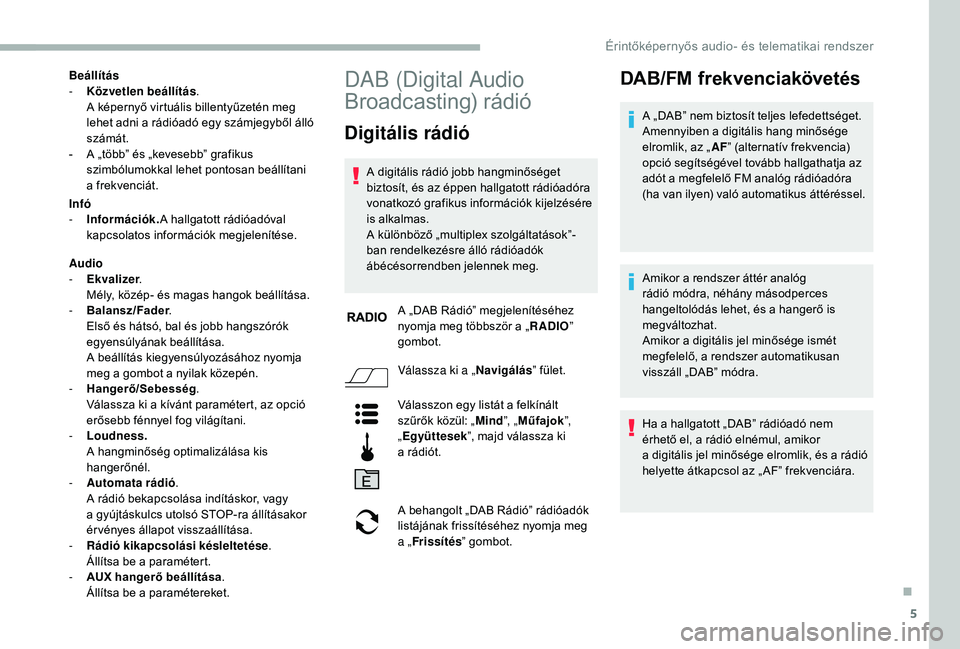

Beállítás
- K özvetlen beállítás .
A képernyő virtuális billentyűzetén meg
lehet adni a
rádióadó egy számjegyből álló
számát.
-

A „
több” és „kevesebb” grafikus
szimbólumokkal lehet pontosan beállítani
a
f

rekvenciát.
Infó
-

I
nformációk. A hallgatott rádióadóval
kapcsolatos információk megjelenítése.
Audio
-

E
kvalizer .
Mély, közép- és magas hangok beállítása.
-

B
alansz/Fader .
Első és hátsó, bal és jobb hangszórók
egyensúlyának beállítása.
A beállítás kiegyensúlyozásához nyomja
meg a
gombot a nyilak közepén.
-

H
angerő/Sebesség .
Válassza ki a
kívánt paramétert, az opció
erősebb fénnyel fog világítani.
-

L
oudness.
A h

angminőség optimalizálása kis
hangerőnél.
-

A
utomata rádió .
A rádió bekapcsolása indításkor, vagy
a
gyújtáskulcs utolsó STOP-ra állításakor
ér vényes állapot visszaállítása.
-

R
ádió kikapcsolási késleltetése .
Állítsa be a
paramétert.
-

A
UX hangerő beállítása .
Állítsa be a
paramétereket.DAB (Digital Audio
Broadcasting) rádió
Digitális rádió
A digitális rádió jobb hangminőséget
biztosít, és az éppen hallgatott rádióadóra
vonatkozó grafikus információk kijelzésére
is alkalmas.
A különböző „multiplex szolgáltatások”-
ban rendelkezésre álló rádióadók
ábécésorrendben jelennek meg.A „DAB Rádió” megjelenítéséhez
nyomja meg többször a „ RADIO”
gombot.
Válassza ki a „ Navigálás” fület.
Válasszon egy listát a
felkínált
szűrők közül: „ Mind”, „Műfajok ”,
„ Együttesek ”, majd válassza ki
a
rádiót.
A behangolt „DAB Rádió” rádióadók
listájának frissítéséhez nyomja meg
a „ Frissítés ” gombot.
DAB/FM frekvenciakövetés
A „DAB” nem biztosít teljes lefedettséget.
Amennyiben a
digitális hang minősége
elromlik, az „ AF” (alternatív frekvencia)
opció segítségével tovább hallgathatja az
adót a
megfelelő FM analóg rádióadóra
(ha van ilyen) való automatikus áttéréssel.
Amikor a
rendszer áttér analóg
rádió módra, néhány másodperces
hangeltolódás lehet, és a
hangerő is
megváltozhat.
Amikor a
digitális jel minősége ismét
megfelelő, a rendszer automatikusan
visszáll „DAB” módra.
Ha a
hallgatott „DAB” rádióadó nem
érhető el, a rádió elnémul, amikor
a
digitális jel minősége elromlik, és a rádió
helyette átkapcsol az „ AF” frekvenciára.
.
Érintőképernyős audio- és telematikai rendszer

6

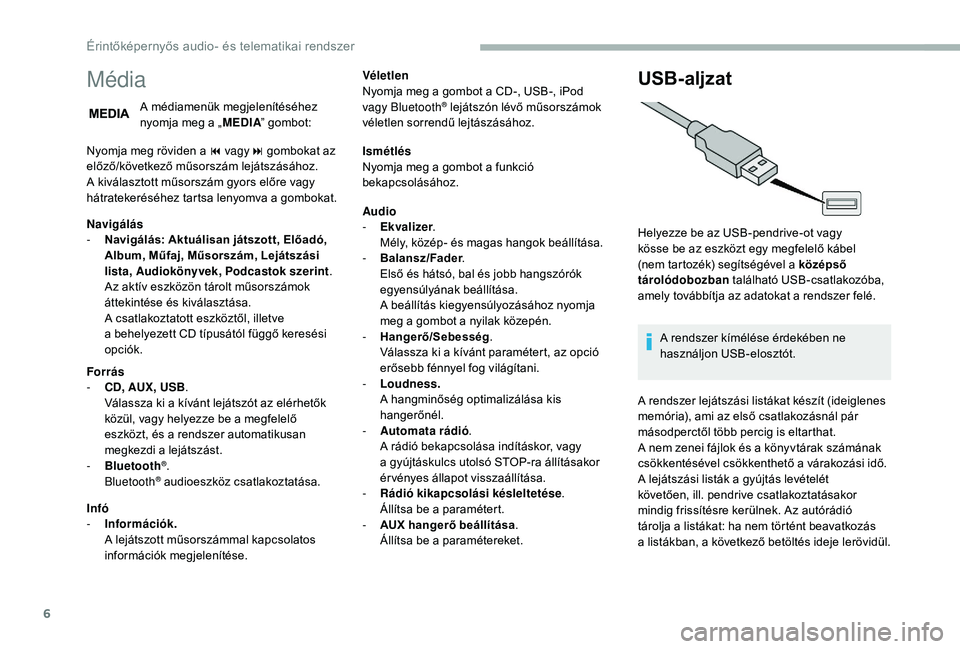

Média
A médiamenük megjelenítéséhez
nyomja meg a „MEDIA” gombot:
Nyomja meg röviden a
9 vagy: gombokat az
előző/következő műsorszám lejátszásához.
A kiválasztott műsorszám gyors előre vagy
hátratekeréséhez tartsa lenyomva a
gombokat.
Navigálás
-

N

avigálás: Aktuálisan játszott, Előadó,
Album, Műfaj, Műsorszám, Lejátszási
lista, Audiokönyvek, Podcastok szerint .
Az aktív eszközön tárolt műsorszámok
áttekintése és kiválasztása.
A csatlakoztatott eszköztől, illetve
a

behelyezett CD típusától függő keresési
opciók.
Forrás
-

C

D, AUX, USB .
Válassza ki a
kívánt lejátszót az elérhetők
közül, vagy helyezze be a
megfelelő
eszközt, és a
rendszer automatikusan
megkezdi a
lejátszást.
-

Bl

uetooth
®.
Bluetooth® audioeszköz csatlakoztatása.
Infó
-

I

nformációk.
A l

ejátszott műsorszámmal kapcsolatos
információk megjelenítése. Véletlen
Nyomja meg a
gombot a CD-, USB-, iPod
vagy Bluetooth
® lejátszón lévő műsorszámok
véletlen sorrendű lejtászásához.
Ismétlés
Nyomja meg a

gombot a funkció
bekapcsolásához.
Audio
-

E

kvalizer .
Mély, közép- és magas hangok beállítása.
-

B

alansz/Fader .
Első és hátsó, bal és jobb hangszórók
egyensúlyának beállítása.
A beállítás kiegyensúlyozásához nyomja
meg a

gombot a nyilak közepén.
-

H

angerő/Sebesség .
Válassza ki a
kívánt paramétert, az opció
erősebb fénnyel fog világítani.
-

L

oudness.
A h

angminőség optimalizálása kis
hangerőnél.
-

A

utomata rádió .
A rádió bekapcsolása indításkor, vagy
a

gyújtáskulcs utolsó STOP-ra állításakor
ér vényes állapot visszaállítása.
-

R

ádió kikapcsolási késleltetése .
Állítsa be a

paramétert.
-

A

UX hangerő beállítása .
Állítsa be a

paramétereket.
USB-aljzat
Helyezze be az USB-pendrive-ot vagy
kösse be az eszközt egy megfelelő kábel
(nem tartozék) segítségével a középső
tárolódobozban található USB-csatlakozóba,
amely továbbítja az adatokat a
rendszer felé.
A rendszer kímélése érdekében ne
használjon USB-elosztót.
A rendszer lejátszási listákat készít (ideiglenes
memória), ami az első csatlakozásnál pár
másodperctől több percig is eltarthat.
A nem zenei fájlok és a
könyvtárak számának
csökkentésével csökkenthető a
várakozási idő.
A lejátszási listák a
gyújtás levételét
követően, ill. pendrive csatlakoztatásakor
mindig frissítésre kerülnek. Az autórádió
tárolja a
listákat: ha nem történt beavatkozás
a
listákban, a következő betöltés ideje lerövidül.
Érintőképernyős audio- és telematikai rendszer
