2019 CITROEN JUMPER Kezelési útmutató (in Hungarian)

143

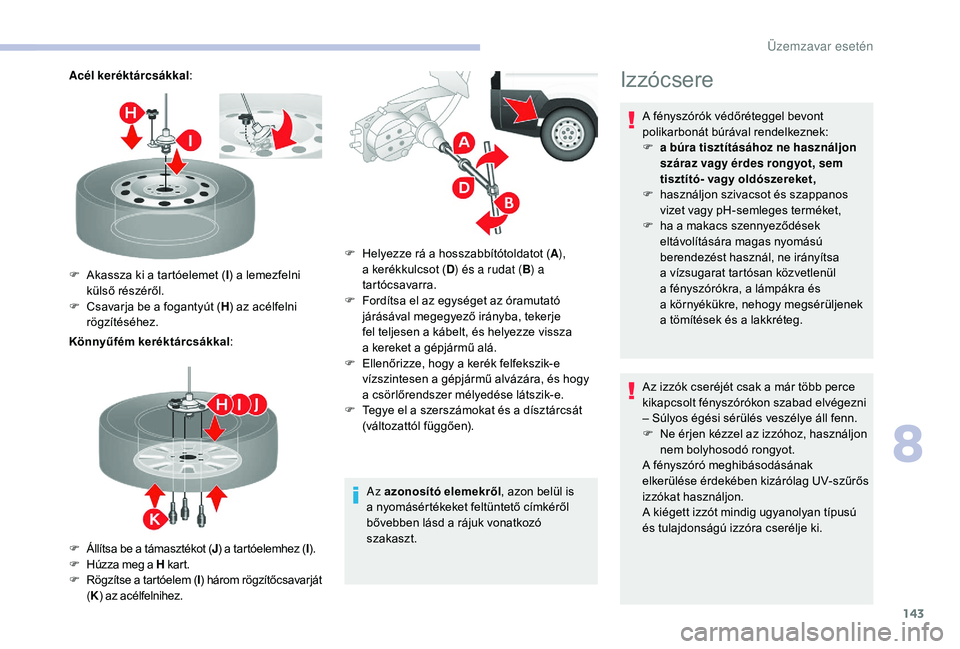

Acél keréktárcsákkal:
Könnyűfém keréktárcsákkal :
Az azonosító elemekről, azon belül is
a
nyomásértékeket feltüntető címkéről
bővebben lásd a
rájuk vonatkozó
szakaszt.
F

A
kassza ki a tartóelemet (I) a lemezfelni
külső részéről.
F

C
savarja be a fogantyút (H) az acélfelni
rögzítéséhez.
F

Á
llítsa be a támasztékot (J) a tartóelemhez ( I).
F

H
úzza meg a H kart.
F

R
ögzítse a tartóelem (I) három rögzítőcsavarját
( K ) az acélfelnihez. F

H
elyezze rá a hosszabbítótoldatot (A),
a kerékkulcsot ( D) és a
rudat (B) a
tartócsavarra.
F

F
ordítsa el az egységet az óramutató
járásával megegyező irányba, tekerje
fel teljesen a
kábelt, és helyezze vissza
a
kereket a gépjármű alá.
F

E
llenőrizze, hogy a kerék felfekszik-e
vízszintesen a
gépjármű alvázára, és hogy
a
csörlőrendszer mélyedése látszik-e.
F

T
egye el a szerszámokat és a dísztárcsát
(változattól függően).Izzócsere
A fényszórók védőréteggel bevont
polikarbonát búrával rendelkeznek:
F

a
búra tisztításához ne használjon
száraz vagy érdes rongyot, sem
tisztító- vagy oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a
vízsugarat tartósan közvetlenül
a
fényszórókra, a lámpákra és
a
környékükre, nehogy megsérüljenek
a
tömítések és a lakkréteg.
Az izzók cseréjét csak a
már több perce
kikapcsolt fényszórókon szabad elvégezni
– Súlyos égési sérülés veszélye áll fenn.
F

N
e érjen kézzel az izzóhoz, használjon
nem bolyhosodó rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-szűrős
izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.
8
Üzemzavar esetén

144
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után néhány
perccel eltűnik.

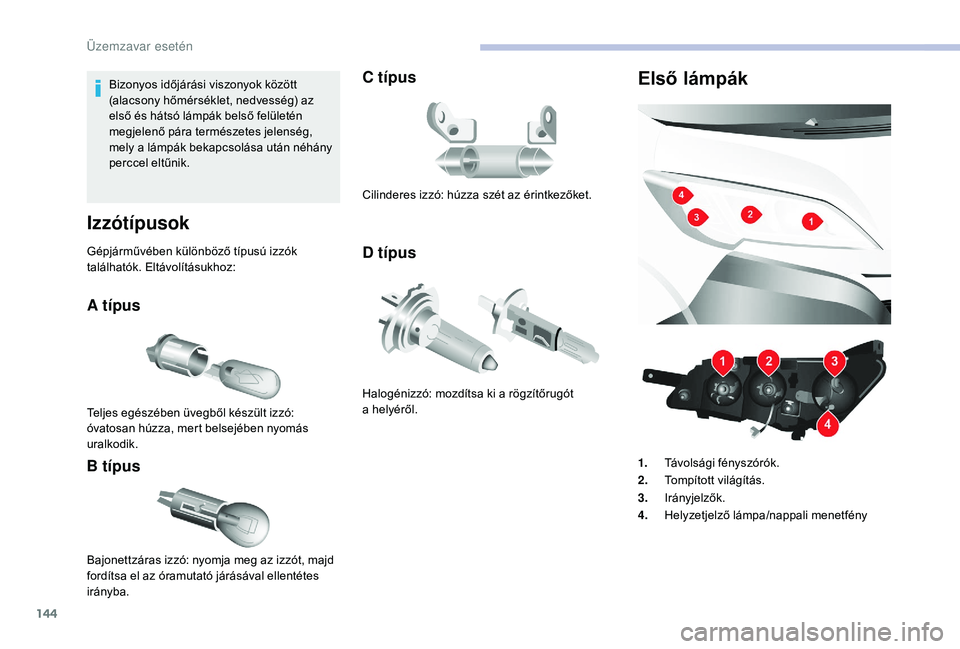

Izzótípusok
Gépjárművében különböző típusú izzók
találhatók. Eltávolításukhoz:
A típus
B típus
Teljes egészében üvegből készült izzó:
óvatosan húzza, mert belsejében nyomás
uralkodik.
C típus
D típus
Bajonettzáras izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba. Cilinderes izzó: húzza szét az érintkezőket.
Halogénizzó: mozdítsa ki a
rögzítőrugót
a helyéről.
Első lámpák
1.
Távolsági fényszórók.
2. Tompított világítás.
3. Irányjelzők.
4. Helyzetjelző lámpa/nappali menetfény
Üzemzavar esetén

145
Ha szükséges, szerelje le a lámpatestet:
F A f orgalmazó országtól függően csúsztassa
ki oldalirányban a
fagyvédő lemezt
a
járműből..
F

V
álassza le az elektromos csatlakozót
a
reteszelőbilincs eltávolításával.
F

T
ávolítsa el a
l
ámpatest két rögzítőcsavarját.
F

M
ozdítsa el a lámpatestet a gépjármű
közepe felé és húzza ki a
sínekből. Bal
oldalon ügyeljen a
kitámasztóra.
Távolsági fényszórók
D típus, H7– 55 W
F A g uminyelv meghúzásával távolítsa el
a
borítást.
F

V
álassza le az elektromos csatlakozót.
F

A k
özépső csipesz megnyomásával
szabadítsa ki a
rögzítőrugót.
F

G
ondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a
fényszórón található horonyba, cserélje ki
az izzót.
Tompított fényszórók
D típus , H7– 55 W
F A g uminyelv meghúzásával távolítsa el
a
borítást.
F

V
álassza le az elektromos csatlakozót.
F

A k
özépső csipesz megnyomásával
szabadítsa ki a
rögzítőrugót.
F

G
ondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a
fényszórón található horonyba, cserélje ki
az izzót.
Irányjelzők
A típus, W Y21W – 21 W
F A g uminyelv meghúzásával távolítsa el
a
borítást.
F

F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
F

C
serélje ki az izzót.
F

N

yissa ki a

motorháztetőt és illessze
a

helyére a

kitámasztót.
F

A l

ámpához és az izzókhoz való
hozzáféréshez nyúljon be a

lámpatest
mögé. A típus
, W21/5W – 21W és 5W
F
A g
uminyelv meghúzásával távolítsa el
a borítást.
F
F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
F
C
serélje ki az izzót.
Helyzetjelző lámpa/nappali
menetfény
LED- es nappali menetfény
A fénykibocsátó diódák (LED) egyszerre
biztosítják a nappali menetfényt és
a
helyzetjelző világítást.
Ha gépjárműve rendelkezik LED-es nappali
menetfénnyel, forduljon a
CITROËN
hálózathoz.
8
Üzemzavar esetén

146

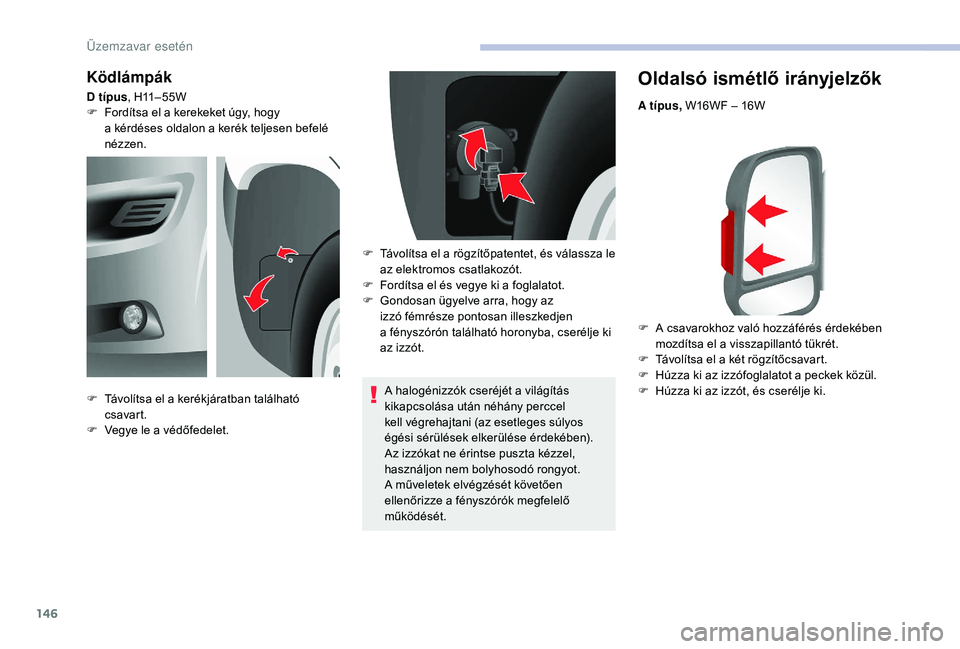

Oldalsó ismétlő irányjelzők
A típus, W16WF – 16W
F
A c
savarokhoz való hozzáférés érdekében
mozdítsa el a
visszapillantó tükrét.
F

T
ávolítsa el a két rögzítőcsavart.
F

H
úzza ki az izzófoglalatot a peckek közül.
F

H
úzza ki az izzót, és cserélje ki.
Ködlámpák
D típus , H11– 55W
F F ordítsa el a kerekeket úgy, hogy
a
kérdéses oldalon a kerék teljesen befelé
nézzen.
A halogénizzók cseréjét a
világítás
kikapcsolása után néhány perccel
kell végrehajtani (az esetleges súlyos
égési sérülések elkerülése érdekében).
Az izzókat ne érintse puszta kézzel,
használjon nem bolyhosodó rongyot.
A műveletek elvégzését követően
ellenőrizze a
fényszórók megfelelő
működését.
F

T
ávolítsa el a kerékjáratban található
csavar t.
F

V
egye le a védőfedelet. F

T
ávolítsa el a rögzítőpatentet, és válassza le
az elektromos csatlakozót.
F

F
ordítsa el és vegye ki a foglalatot.
F

G
ondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a
fényszórón található horonyba, cserélje ki
az izzót.
Üzemzavar esetén

147
C típus, 12 V10W – 10W

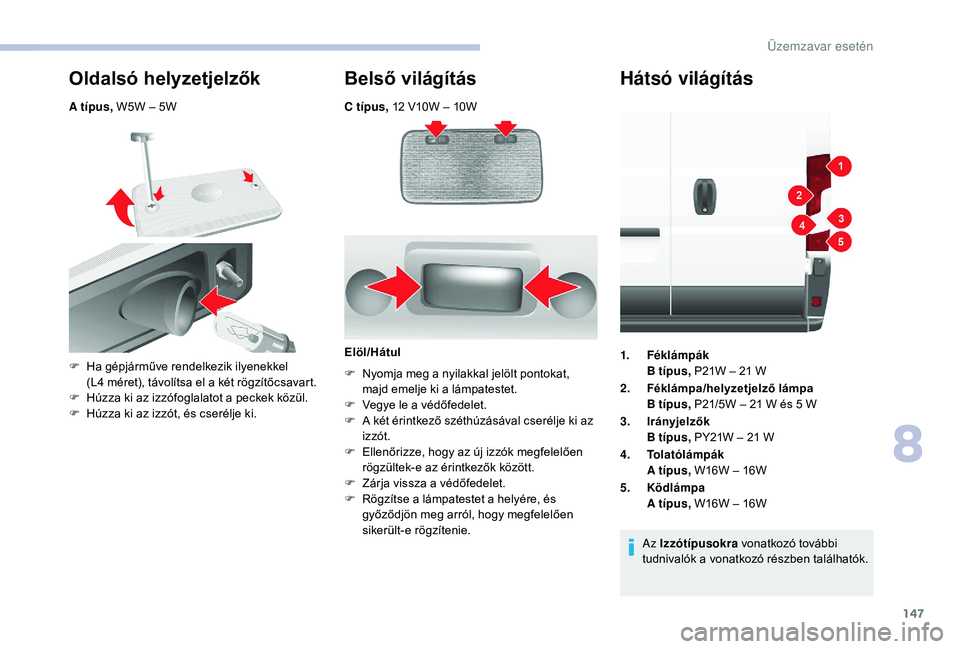

Oldalsó helyzetjelzők
A típus, W5W – 5W
Belső világítás
F Ha gépjárműve rendelkezik ilyenekkel (L4 méret), távolítsa el a két rögzítőcsavart.
F

H
úzza ki az izzófoglalatot a peckek közül.
F

H
úzza ki az izzót, és cserélje ki. Elöl/Hátul
F N yomja meg a nyilakkal jelölt pontokat,
majd emelje ki a
lámpatestet.
F

V
egye le a védőfedelet.
F

A k
ét érintkező széthúzásával cserélje ki az
izzót.
F

E
llenőrizze, hogy az új izzók megfelelően
rögzültek-e az érintkezők között.
F

Z
árja vissza a védőfedelet.
F

R
ögzítse a lámpatestet a helyére, és
győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.
Hátsó világítás
1. Féklámpák
B típus, P21W – 21
W
2. Féklámpa/helyzetjelző lámpa
B típus, P21/5W – 21
W és 5 W
3. Irányjelzők
B típus, PY21W – 21
W
4. Tolatólámpák
A típus, W16W – 16W
5. Ködlámpa
A típus, W16W – 16W
Az Izzótípusokra vonatkozó további
tudnivalók a
vonatkozó részben találhatók.
8
Üzemzavar esetén

148

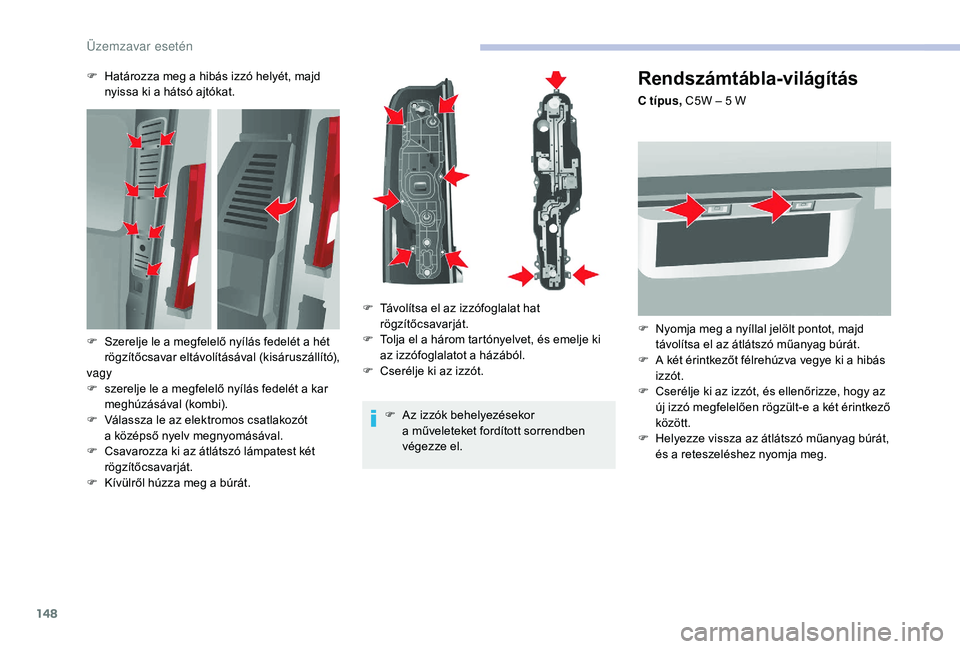

Rendszámtábla-világítás
C típus, C5W – 5 W
F
N
yomja meg a nyíllal jelölt pontot, majd
távolítsa el az átlátszó műanyag búrát.
F

A k
ét érintkezőt félrehúzva vegye ki a hibás
izzót.
F

C
serélje ki az izzót, és ellenőrizze, hogy az
új izzó megfelelően rögzült-e a
két érintkező
között.
F

H
elyezze vissza az átlátszó műanyag búrát,
és a
reteszeléshez nyomja meg.
F

H

atározza meg a

hibás izzó helyét, majd
nyissa ki a

hátsó ajtókat.
F

A

z izzók behelyezésekor
a

műveleteket fordított sorrendben
végezze el.
F

S

zerelje le a

megfelelő nyílás fedelét a

hét
rögzítőcsavar eltávolításával (kisáruszállító),
vagy
F

s

zerelje le a

megfelelő nyílás fedelét a

kar
meghúzásával (kombi).
F

V

álassza le az elektromos csatlakozót
a

középső nyelv megnyomásával.
F

C

savarozza ki az átlátszó lámpatest két
rögzítőcsavarját.
F

K

ívülről húzza meg a

búrát. F

T

ávolítsa el az izzófoglalat hat
rögzítőcsavarját.
F

T

olja el a

három tartónyelvet, és emelje ki
az izzófoglalatot a

házából.
F

C

serélje ki az izzót.
Üzemzavar esetén

149

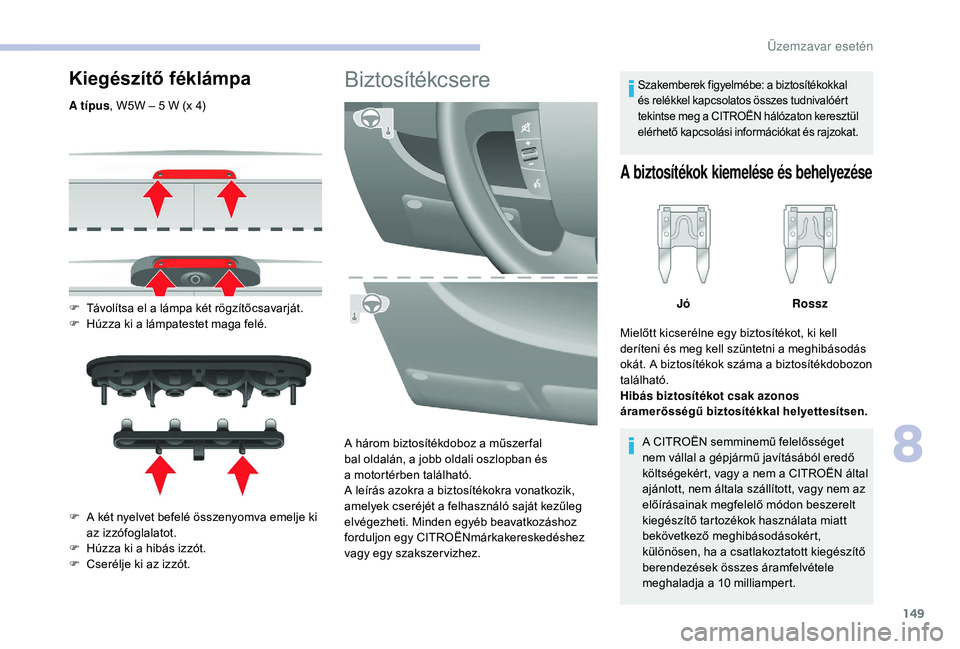

Kiegészítő féklámpa
A típus, W5W – 5 W (x 4)
F
T
ávolítsa el a lámpa két rögzítőcsavarját.
F

H
úzza ki a lámpatestet maga felé.
F

A k
ét nyelvet befelé összenyomva emelje ki
az izzófoglalatot.
F

H
úzza ki a hibás izzót.
F

C
serélje ki az izzót.
Biztosítékcsere
A három biztosítékdoboz a műszer fal
b al oldalán, a jobb oldali oszlopban és
a
motortérben található.
A leírás azokra a
biztosítékokra vonatkozik,
amelyek cseréjét a
felhasználó saját kezűleg
elvégezheti. Minden egyéb beavatkozáshoz
forduljon egy CITROËNmárkakereskedéshez
vagy egy szakszer vizhez.
Szakemberek figyelmébe: a biztosítékokkal
és relékkel kapcsolatos összes tudnivalóért
tekintse meg a
CITROËN hálózaton keresztül
elérhető kapcsolási információkat és rajzokat.
A biztosítékok kiemelése és behelyezése
A CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a
nem a CITROËN által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért,
különösen, ha a
csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a
10 milliampert.
Jó
Rossz
Mielőtt kicserélne egy biztosítékot, ki kell
deríteni és meg kell szüntetni a meghibásodás
okát. A biztosítékok száma a biztosítékdobozon
található.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal helyettesítsen.
8
Üzemzavar esetén

150

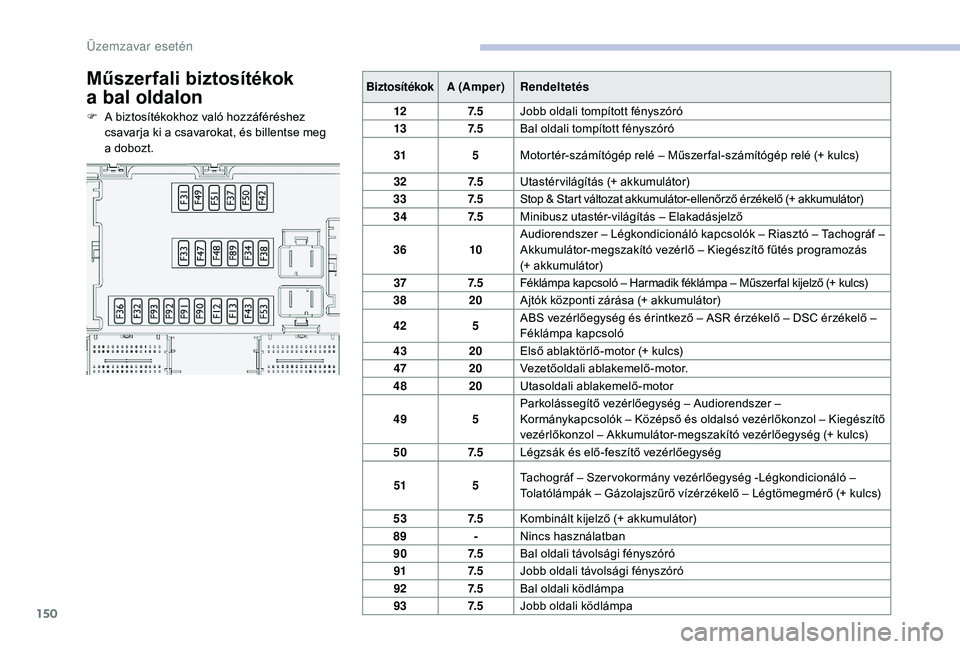

Műszerfali biztosítékok
a bal oldalon
F A biztosítékokhoz való hozzáféréshez
csavarja ki a csavarokat, és billentse meg
a
dobozt. Biztosítékok
A (Amper)Rendeltetés
12 7. 5Jobb oldali tompított fényszóró
13 7. 5Bal oldali tompított fényszóró
31 5Motortér-számítógép relé – Műszer fal-számítógép relé (+ kulcs)
32 7. 5Utastér világítás (+ akkumulátor)
33 7. 5Stop & Start változat akkumulátor-ellenőrző érzékelő (+ akkumulátor)
34 7. 5Minibusz utastér-világítás – Elakadásjelző
36 10Audiorendszer – Légkondicionáló kapcsolók – Riasztó – Tachográf –

Akkumulátor-megszakító vezérlő – Kiegészítő fűtés programozás
(+ akkumulátor)
37 7. 5Féklámpa kapcsoló – Harmadik féklámpa – Műszer fal kijelző (+ kulcs)
38 20Ajtók központi zárása (+ akkumulátor)
42 5ABS vezérlőegység és érintkező – ASR érzékelő – DSC érzékelő –
Féklámpa kapcsoló
43 20Első ablaktörlő-motor (+ kulcs)
47 20Vezetőoldali ablakemelő-motor.
48 20Utasoldali ablakemelő-motor
49 5Parkolássegítő vezérlőegység – Audiorendszer –
Kormánykapcsolók – Középső és oldalsó vezérlőkonzol – Kiegészítő
vezérlőkonzol – Akkumulátor-megszakító vezérlőegység (+ kulcs)
50 7. 5Légzsák és elő-feszítő vezérlőegység
51 5Tachográf – Szer vokormány vezérlőegység -Légkondicionáló –
Tolatólámpák – Gázolajszűrő vízérzékelő – Légtömegmérő (+ kulcs)
53 7. 5Kombinált kijelző (+ akkumulátor)
89 -Nincs használatban
90 7. 5Bal oldali távolsági fényszóró
91 7. 5Jobb oldali távolsági fényszóró
92 7. 5Bal oldali ködlámpa
93 7. 5Jobb oldali ködlámpa
Üzemzavar esetén
