2019 CITROEN JUMPER Kezelési útmutató (in Hungarian)

167

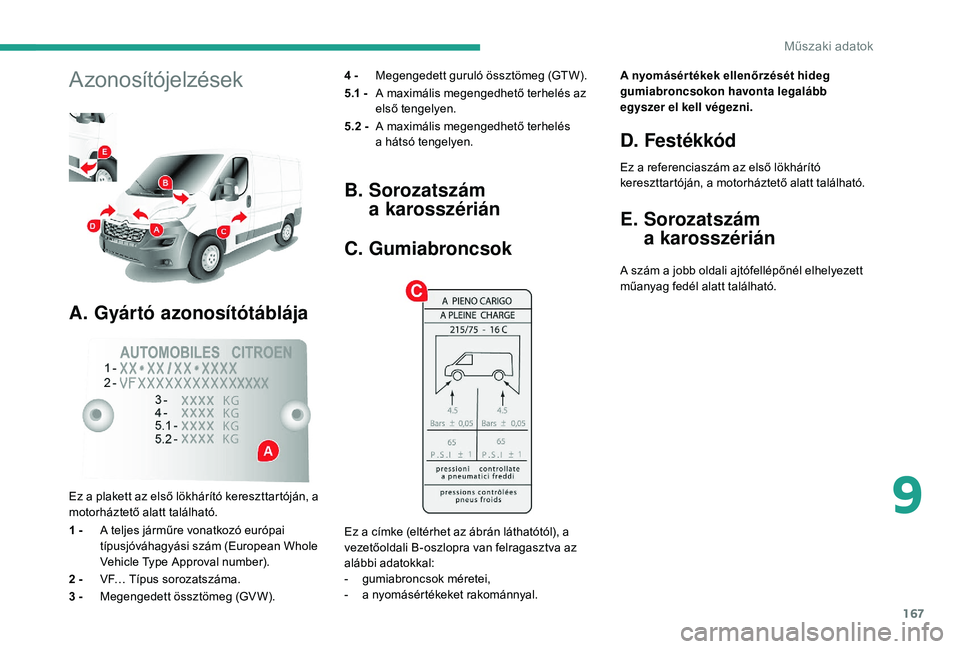

Azonosítójelzések
A. Gyártó azonosítótáblája
4 - Megengedett guruló össztömeg (GTW).
5.1 - A maximális megengedhető terhelés az
első tengelyen.
5.2 - A maximális megengedhető terhelés
a
hátsó tengelyen.
Ez a

plakett az első lökhárító kereszttartóján, a
motorháztető alatt található.
1 - A teljes járműre vonatkozó európai
típusjóváhagyási szám (European Whole
Vehicle Type Approval number).
2 - VF… Típus sorozatszáma.
3 - Megengedett össztömeg (GVW).
B. Sorozatszám
a


karosszérián
C. Gumiabroncsok
Ez a címke (eltérhet az ábrán láthatótól), a
v ezetőoldali B-oszlopra van felragasztva az
alábbi adatokkal:
-
gu

miabroncsok méretei,
-

a n
yomásértékeket rakománnyal. A nyomásér tékek ellenőrzését hideg
gumiabroncsokon havonta legalább
egyszer el kell végezni.
D. Festékkód
Ez a referenciaszám az első lökhárító
k ereszttartóján, a motorháztető alatt található.
E. Sorozatszám
a


karosszérián
A szám a jobb oldali ajtófellépőnél elhelyezett
m űanyag fedél alatt található.
9
Műszaki adatok

168

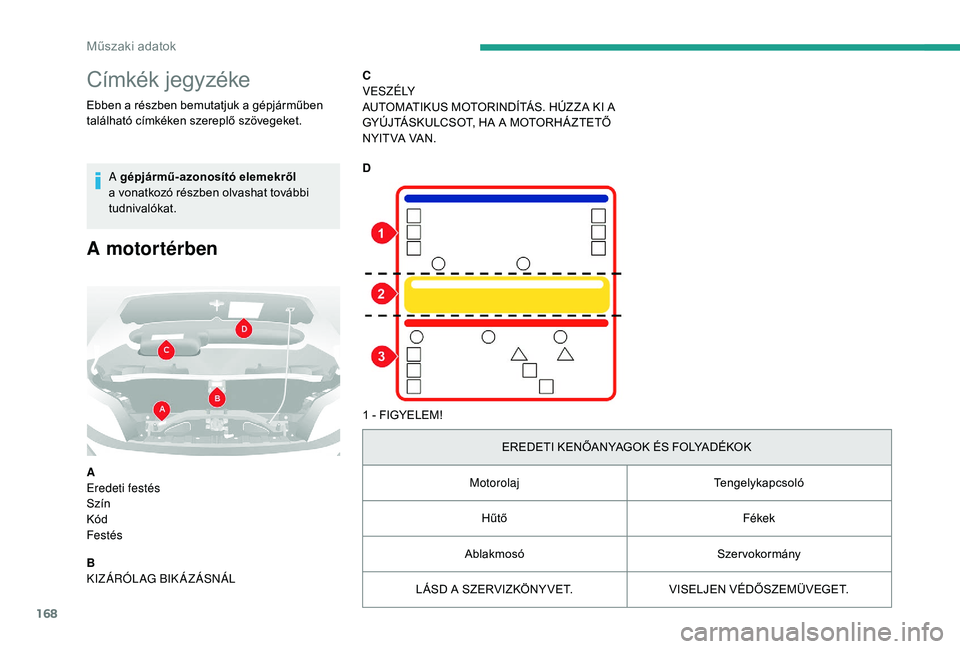

Címkék jegyzéke
Ebben a részben bemutatjuk a gépjárműben
t alálható címkéken szereplő szövegeket.
A gépjármű-azonosító elemekről
a
vonatkozó részben olvashat további
tudnivalókat.
A motortérben
A
Eredeti festés
Szín
Kód
Festés
B
KIZÁRÓLAG BIK ÁZÁSNÁL C
V E S Z É LY
AUTOMATIKUS MOTORINDÍTÁS. HÚZZ A KI A
GYÚJTÁSKULCSOT, HA A MOTORHÁ ZTETŐ
N YIT VA VA N.
D
1 - FIGYELEM!
EREDETI KENŐANYAGOK ÉS FOLYADÉKOK
Motorolaj Tengelykapcsoló
Hűtő Fékek
Ablakmosó Szervokormány
LÁSD A SZERVIZKÖNY VET. VISELJEN VÉDŐSZEMÜVEGET.
Műszaki adatok

169

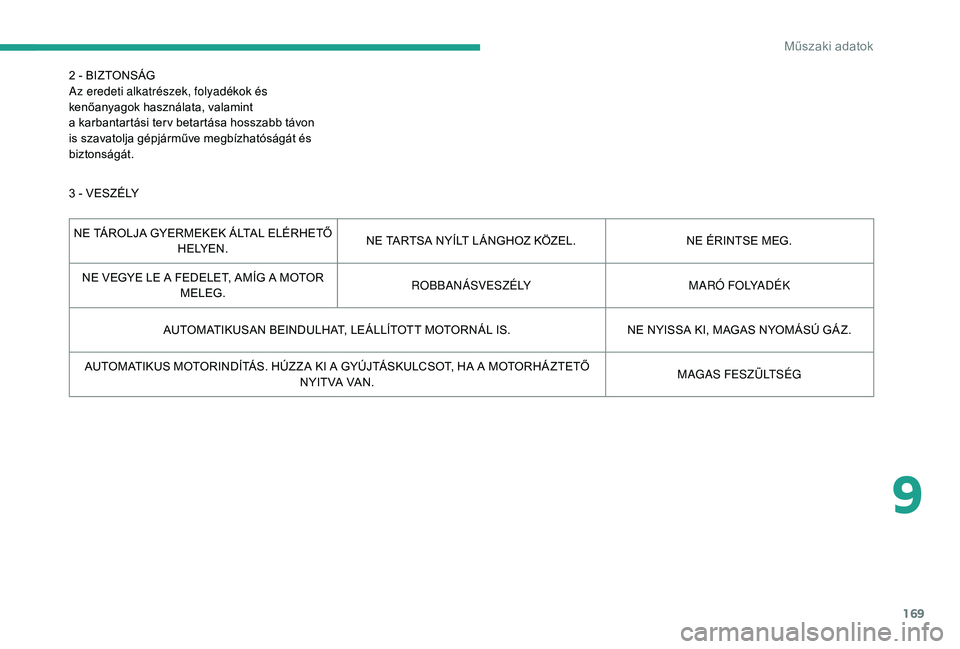

2 - BIZTONSÁG
Az eredeti alkatrészek, folyadékok és
kenőanyagok használata, valamint
a karbantartási ter v betartása hosszabb távon
is szavatolja gépjárműve megbízhatóságát és
biztonságát.
3 - VESZÉLY
NE TÁROLJA GYERMEKEK ÁLTAL ELÉRHETŐ HELYEN. NE TARTSA NYÍLT LÁNGHOZ KÖZEL.
NE ÉRINTSE MEG.
NE VEGYE LE A FEDELET, AMÍG A MOTOR MELEG. R O B B A N Á S V E S Z É LY
M A R Ó F O LYA D É K
AUTOMATIKUSAN BEINDULHAT, LEÁLLÍTOTT MOTORNÁL IS. NE NYISSA KI, MAGAS NYOMÁSÚ GÁ Z.
AUTOMATIKUS MOTORINDÍTÁS. HÚZZ A KI A GYÚJTÁSKULCSOT, HA A MOTORHÁ ZTETŐ N YIT VA VA N. MAGAS FESZÜLTSÉG
9
Műszaki adatok

170

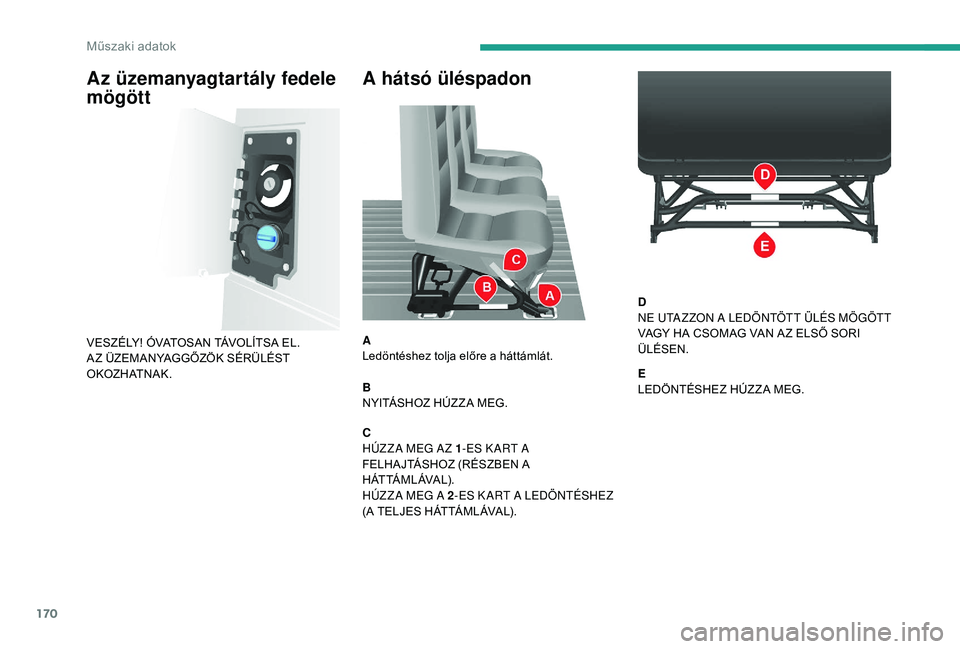

A hátsó üléspadon
A
Ledöntéshez tolja előre a háttámlát.
B
NYITÁSHOZ HÚZZ A MEG.
C
HÚZZ A MEG A Z 1 -ES K ART A
FELHAJTÁSHOZ (RÉSZBEN A
H ÁT TÁ M L ÁVA L) .
HÚZZ A MEG A 2-ES K ART A LEDÖNTÉSHEZ
(A TELJES HÁTTÁMLÁVAL). D
NE UTA ZZON A LEDÖNTÖTT ÜLÉS MÖGÖTT
VAGY HA CSOMAG VAN A Z ELSŐ SORI
ÜLÉSEN.
E
LEDÖNTÉSHEZ HÚZZ A MEG.
Az üzemanyagtartály fedele
mögött
VESZÉLY! ÓVATOSAN TÁVOLÍTSA EL.
A Z ÜZEMANYAGGŐZÖK SÉRÜLÉST
OKOZHATNAK.
Műszaki adatok

171

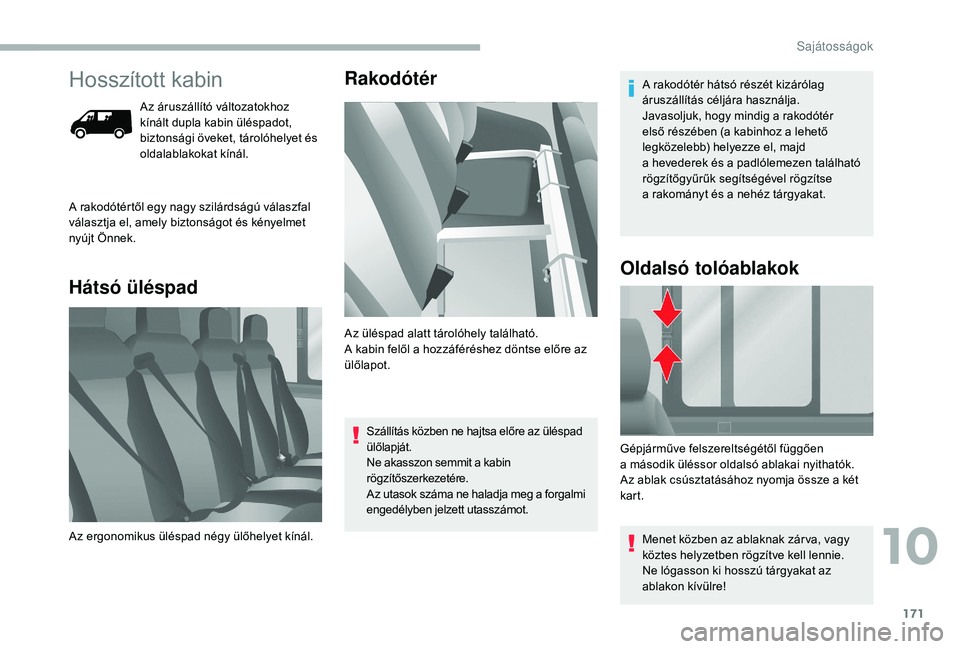

Hosszított kabin
Az áruszállító változatokhoz
kínált dupla kabin üléspadot,
biztonsági öveket, tárolóhelyet és
oldalablakokat kínál.
Hátsó üléspadRakodótér
A rakodótértől egy nagy szilárdságú válaszfal
választja el, amely biztonságot és kényelmet
nyújt Önnek.
Az ergonomikus üléspad négy ülőhelyet kínál. Az üléspad alatt tárolóhely található.
A kabin felől a
hozzáféréshez döntse előre az
ülőlapot.
Szállítás közben ne hajtsa előre az üléspad
ülőlapját.
Ne akasszon semmit a
kabin
rögzítőszerkezetére.
Az utasok száma ne haladja meg a
forgalmi
engedélyben jelzett utasszámot. A rakodótér hátsó részét kizárólag
áruszállítás céljára használja.
Javasoljuk, hogy mindig a
rakodótér
első részében (a kabinhoz a lehető
legközelebb) helyezze el, majd
a hevederek és a padlólemezen található
rögzítőgyűrűk segítségével rögzítse
a rakományt és a nehéz tárgyakat.
Gépjárműve felszereltségétől függően
a
második üléssor oldalsó ablakai nyithatók.
Az ablak csúsztatásához nyomja össze a
két
kart.
Menet közben az ablaknak zár va, vagy
köztes helyzetben rögzítve kell lennie.
Ne lógasson ki hosszú tárgyakat az
ablakon kívülre!
Oldalsó tolóablakok
10
Sajátosságok

172
Biztonsági övek
Becsatolás
F Egyenletes mozdulattal húzza át a hevedert maga előtt, és ellenőrizze, hogy
nincs-e megtekeredve.
F

A c
sat nyelvét helyezze be a záróelembe.
F

A h
eveder hirtelen megrántásával
ellenőrizze az öv reteszelődését és az
automatikus blokkolórendszer megfelelő
működését.
Kicsatolás
F Nyomja meg a záróelemen található
piros gombot: az öv automatikusan
feltekercselődik, de javasoljuk, hogy kísérje
a
kezével.
Az övet csak egyetlen személy
rögzítésére szabad használni.
Gyermekülések
A kabin hátsó ülőhelyeire ne szereljen
be gyermekülést, ülésmagasítót,
babahordozót vagy kosarat.
Valamennyi hátsó ülőhelyet hárompontos,
övtekercselős biztonsági övvel látták el.
Kabin + alváz/Kabin +
plató
A kabin + alvázas és a kabin +
p latós változatok kabinnal,
fix platóval és speciális hátsó
lámpákkal rendelkeznek.
További részleteket olvashat a
különböző
felszerelésekről a
megfelelő részben.
Izzócsere
Az Izzótípusokra vonatkozó további
tudnivalók a vonatkozó részben találhatók.
Ezek a
változatok kaphatók további
felépítményekkel is:
-

d
upla kabin,
-
b
illenőplató.
Sajátosságok

173

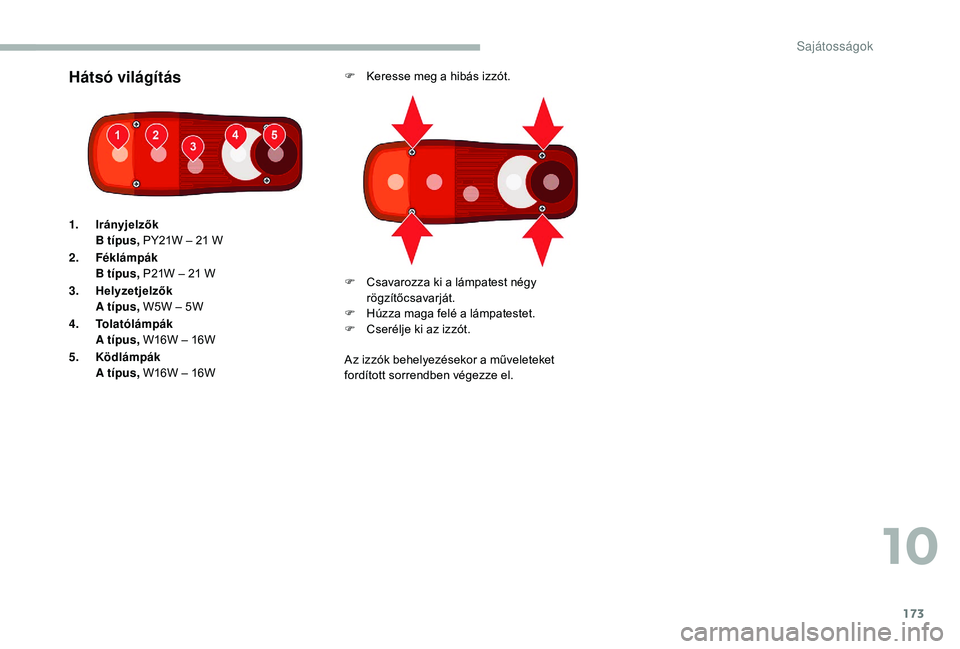

Hátsó világításF Keresse meg a hibás izzót.
Az izzók behelyezésekor a műveleteket
fordított sorrendben végezze el.
1.
Irányjelzők
B típus, PY21W – 21

W
2. Féklámpák
B típus, P21W – 21

W
3. Helyzetjelzők
A típus, W5W – 5W
4. Tolatólámpák
A típus, W16W – 16W
5. Ködlámpák
A típus, W16W – 16W F

C
savarozza ki a lámpatest négy
rögzítőcsavarját.
F

H
úzza maga felé a lámpatestet.
F

C
serélje ki az izzót.
10
Sajátosságok

174
L1L2L2S L3L4
L Teljes hosszúság 49085358 57085943 6308
A Tengelytávolság 300034503800 4035 4035
B Túlnyúlás elöl 948
C Túlnyúlás hátul 9601325
D Szélesség (visszapillantó tükrökkel/nélkül) 2508/2050
- Felépítmény szélessége 2207
-
Maximálisan engedélyezett felépítmény szélesség2350
E Nyomtáv elöl 1810
- Nyomtáv hátul 179 0
- Megnövelt hátsó nyomtáv 1980
F Teljes magasság 2254
-
Maximálisan engedélyezett felépítmény magasság3500

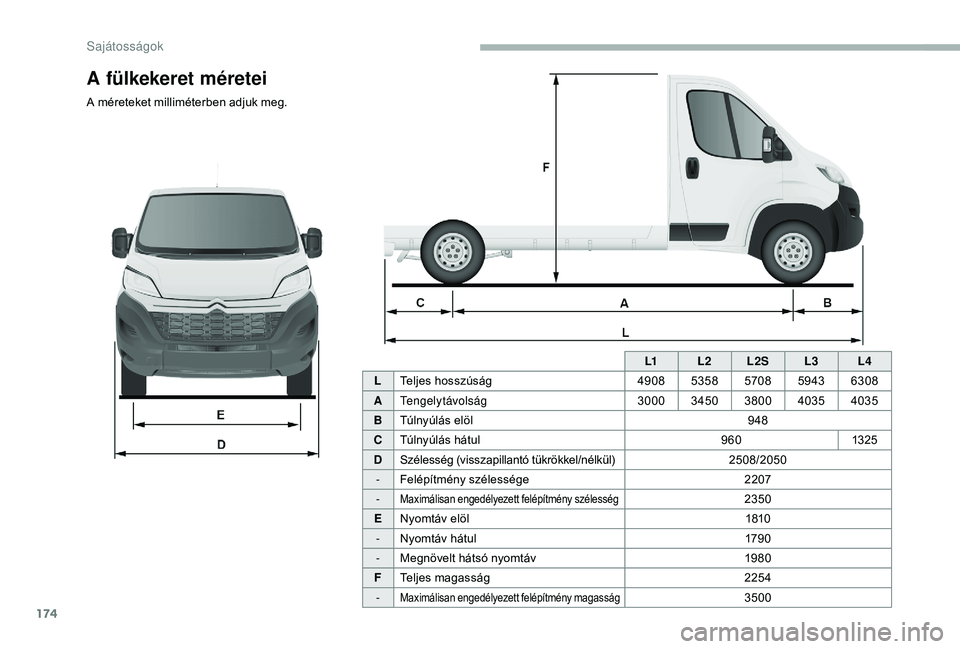

A fülkekeret méretei
A méreteket milliméterben adjuk meg.
Sajátosságok
