119

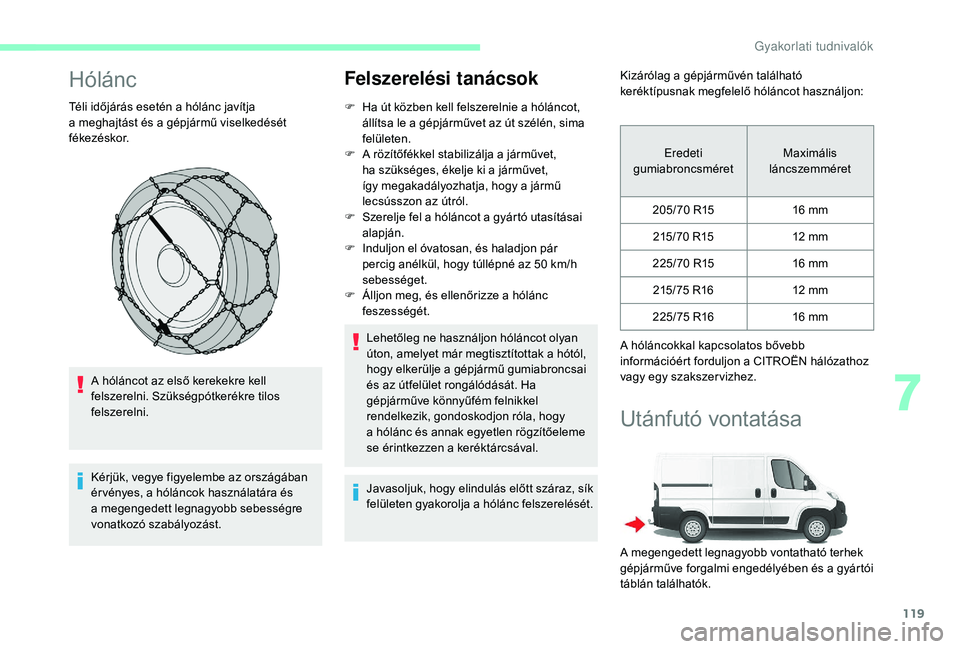

Hólánc
Téli időjárás esetén a hólánc javítja
a meghajtást és a gépjármű viselkedését
fékezéskor.
A hóláncot az első kerekekre kell
felszerelni. Szükségpótkerékre tilos
felszerelni.
Kérjük, vegye figyelembe az országában
ér vényes, a hóláncok használatára és
a
megengedett legnagyobb sebességre
vonatkozó szabályozást.
Felszerelési tanácsok
F Ha út közben kell felszerelnie a hóláncot,
állítsa le a gépjárművet az út szélén, sima
felületen.
F

A r
özítőfékkel stabilizálja a járművet,
ha szükséges, ékelje ki a
járművet,
így megakadályozhatja, hogy a
jármű
lecsússzon az útról.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F

I
nduljon el óvatosan, és haladjon pár
percig anélkül, hogy túllépné az 50
km/h
sebességet.
F

Á
lljon meg, és ellenőrizze a hólánc
feszességét.
Lehetőleg ne használjon hóláncot olyan
úton, amelyet már megtisztítottak a
hótól,
hogy elkerülje a
gépjármű gumiabroncsai
és az útfelület rongálódását. Ha
gépjárműve könnyűfém felnikkel
rendelkezik, gondoskodjon róla, hogy
a
hólánc és annak egyetlen rögzítőeleme
se érintkezzen a
keréktárcsával.
Javasoljuk, hogy elindulás előtt száraz, sík
felületen gyakorolja a
hólánc felszerelését.Kizárólag a
g

épjárművén található
keréktípusnak megfelelő hóláncot használjon:
Eredeti
gumiabroncsméret Maximális
láncszemméret
205/70
R1516
mm
215/ 70
R

1512
mm
225/70
R1516
mm
215/75
R1612
mm
225/75
R1616
mm
A hóláncokkal kapcsolatos bővebb
információért forduljon a
CITROËN hálózathoz
vagy egy szakszer vizhez.
Utánfutó vontatása
A megengedett legnagyobb vontatható terhek
gépjárműve forgalmi engedélyében és a g yártói
táblán találhatók.
7
Gyakorlati tudnivalók

120
További tudnivalókat olvashat a Gépjármű
műszaki jellemzőiről , különösen
a
tömegadatokról és a vontatható
terhekről, a megfelelő fejezetben.
Megismerheti gépjárműve utánfutó-, lakókocsi-
és hajóvontatási stb. képességét is.
A kimondottan a
gépjárművéhez
kifejlesztett és CITROËN által
engedélyezett eredeti vonóhorgok
és kábelek használatát javasoljuk. A
vonóhorog felszerelését a
hálózatban
vagy egy CITROËNben végeztesse el.
Ezek az eredeti vonóhorgok
kompatibilisek a
hátsó parkolássegítő
berendezés és a
tolatókamera
működésével, feltéve, hogy a
gépjármű
felszereltségének részei.
Ha a
felszerelést mégsem a CITROËN
hálózatban végezteti el, a műveletet
feltétlenül a
gyártó előírásainak

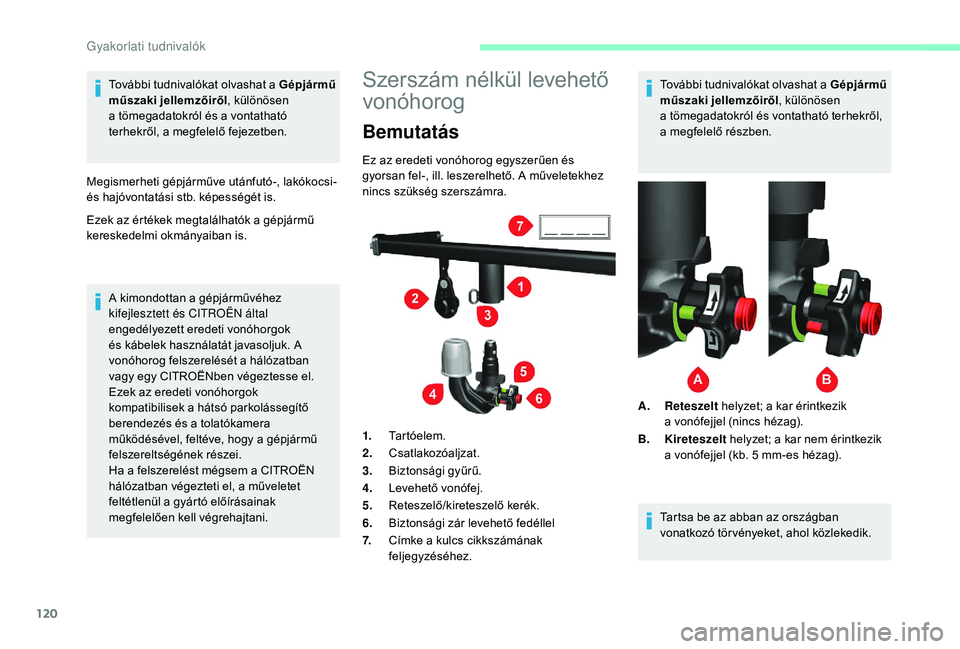

megfelelően kell végrehajtani.Szerszám nélkül levehető
vonóhorog
Bemutatás
Ez az eredeti vonóhorog egyszerűen és
gyorsan fel-, ill. leszerelhető. A műveletekhez
nincs szükség szerszámra.
1. Tartóelem.
2. Csatlakozóaljzat.
3. Biztonsági gyűrű.
4. Levehető vonófej.
5. Reteszelő/kireteszelő kerék.
6. Biztonsági zár levehető fedéllel
7. Címke a
kulcs cikkszámának
feljegyzéséhez. További tudnivalókat olvashat a

G
épjármű
műszaki jellemzőiről , különösen
a tömegadatokról és vontatható terhekről,
a megfelelő részben.
A. Reteszelt helyzet; a kar érintkezik
a
vonófejjel (nincs hézag).
B. Kireteszelt helyzet; a kar nem érintkezik
a
vonófejjel (kb. 5 mm-es hézag).
Tartsa be az abban az országban
vonatkozó tör vényeket, ahol közlekedik.
Ezek az értékek megtalálhatók a

gépjármű
kereskedelmi okmányaiban is.
Gyakorlati tudnival

121

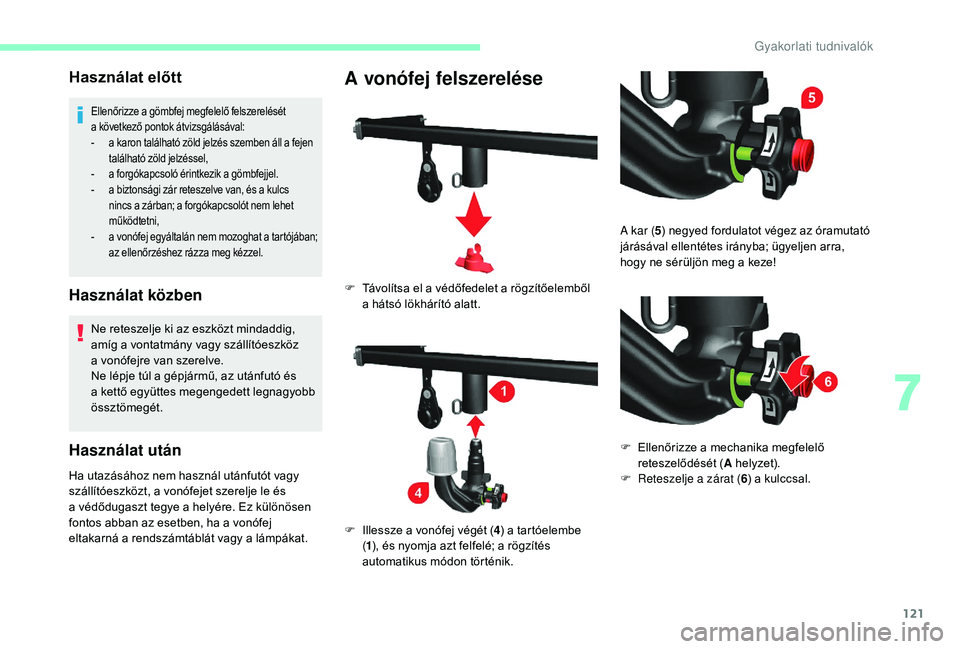

Használat előtt
Ellenőrizze a gömbfej megfelelő felszerelését
a következő pontok átvizsgálásával:
-

a k
aron található zöld jelzés szemben áll a fejen
található zöld jelzéssel,
-

a f
orgókapcsoló érintkezik a gömbfejjel.
-

a b
iztonsági zár reteszelve van, és a kulcs
nincs a
zárban; a forgókapcsolót nem lehet
működtetni,
-
a

vonófej egyáltalán nem mozoghat a
t
artójában;
az ellenőrzéshez rázza meg kézzel.
Használat közben
Ne reteszelje ki az eszközt mindaddig,
amíg a vontatmány vagy szállítóeszköz
a
vonófejre van szerelve.
Ne lépje túl a
gépjármű, az utánfutó és
a
kettő együttes megengedett legnagyobb
össztömegét.
Használat után
Ha utazásához nem használ utánfutót vagy
szállítóeszközt, a vonófejet szerelje le és
a
védődugaszt tegye a helyére. Ez különösen
fontos abban az esetben, ha a
vonófej
eltakarná a
rendszámtáblát vagy a lámpákat.
A vonófej felszerelése
F Távolítsa el a védőfedelet a rögzítőelemből
a hátsó lökhárító alatt.
F

I
llessze a vonófej végét ( 4) a tartóelembe
( 1 ), és nyomja azt felfelé; a rögzítés
automatikus módon történik. A kar (
5) negyed fordulatot végez az óramutató
járásával ellentétes irányba; ügyeljen arra,
hogy ne sérüljön meg a keze!
F
E
llenőrizze a mechanika megfelelő
reteszelődését ( A helyzet).
F

R
eteszelje a zárat (6) a kulccsal.
7
Gyakorlati tudnivalók

122

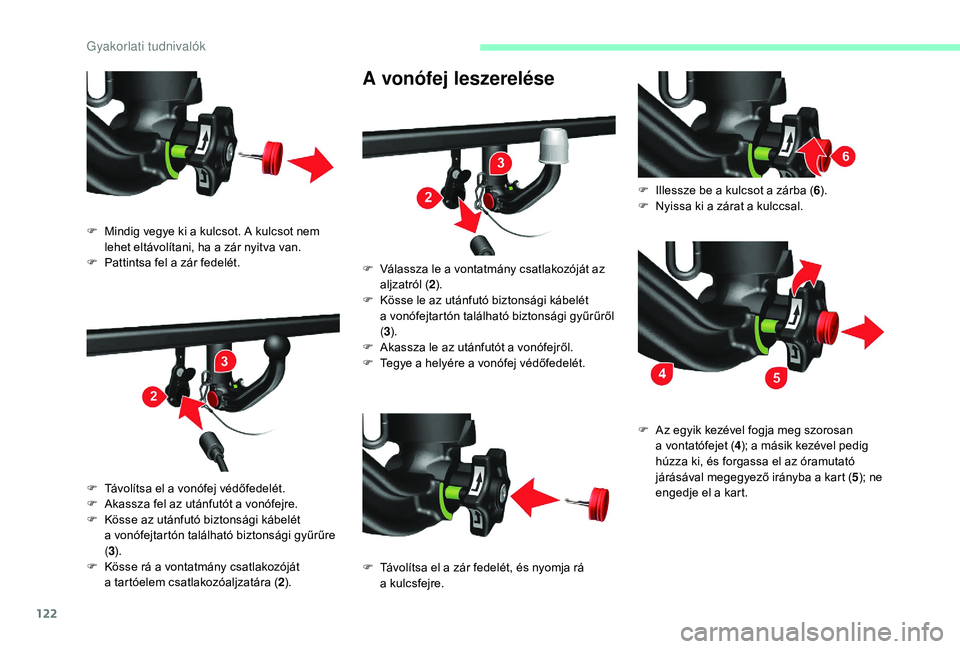

A vonófej leszerelése
F Mindig vegye ki a kulcsot. A kulcsot nem
lehet eltávolítani, ha a zár nyitva van.
F

P
attintsa fel a zár fedelét.
F

T
ávolítsa el a vonófej védőfedelét.
F

A
kassza fel az utánfutót a vonófejre.
F

K
össe az utánfutó biztonsági kábelét
a
vonófejtartón található biztonsági gyűrűre
( 3 ).
F

K
össe rá a vontatmány csatlakozóját
a
tartóelem csatlakozóaljzatára ( 2). F

V
álassza le a vontatmány csatlakozóját az
aljzatról ( 2).
F

K
össe le az utánfutó biztonsági kábelét
a
vonófejtartón található biztonsági gyűrűről
( 3 ).
F

A
kassza le az utánfutót a vonófejről.
F

T
egye a helyére a vonófej védőfedelét.
F

T
ávolítsa el a zár fedelét, és nyomja rá
a
k

ulcsfejre.F

I
llessze be a kulcsot a zárba (
6).
F
N
yissa ki a zárat a kulccsal.
F
A
z egyik kezével fogja meg szorosan
a
vontatófejet (4); a másik kezével pedig
húzza ki, és forgassa el az óramutató
járásával megegyező irányba a
kart (5); ne
engedje el a
kart.
Gyakorlati tudnivalók

123

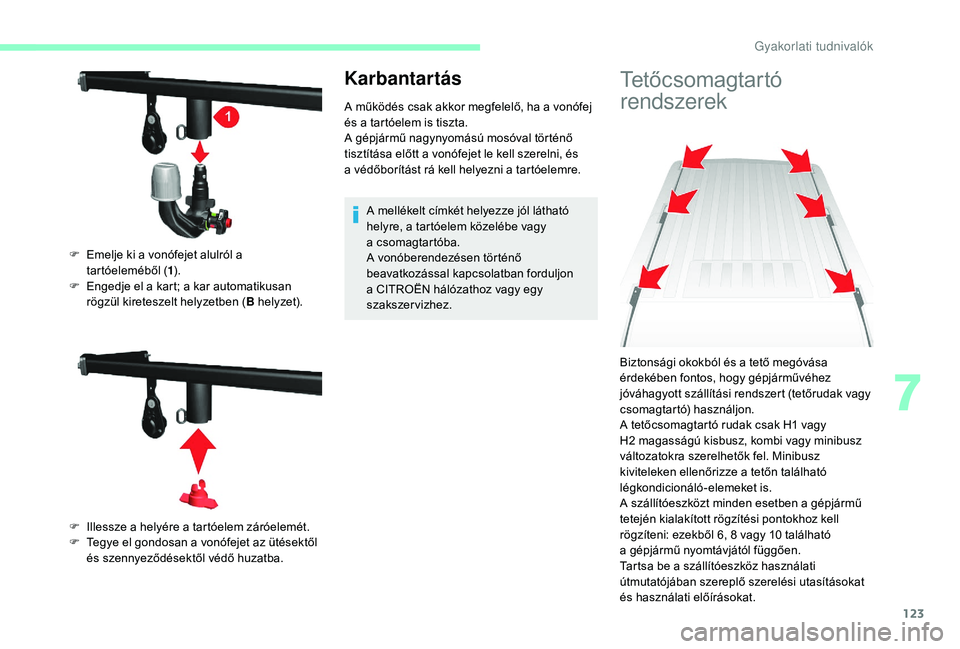

Karbantartás
A működés csak akkor megfelelő, ha a vonófej
é s a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a
vonófejet le kell szerelni, és
a
védőborítást rá kell helyezni a tartóelemre.
A mellékelt címkét helyezze jól látható
helyre, a tartóelem közelébe vagy
a
c

somagtartóba.
A vonóberendezésen történő
beavatkozással kapcsolatban forduljon
a
CITROËN hálózathoz vagy egy
szakszervizhez.
Tetőcsomagtartó
rendszerek
F Emelje ki a vonófejet alulról a
tartóeleméből ( 1).
F

E
ngedje el a kart; a kar automatikusan
rögzül kireteszelt helyzetben ( B helyzet).
F

I
llessze a helyére a tartóelem záróelemét.
F

T
egye el gondosan a vonófejet az ütésektől
és szennyeződésektől védő huzatba. Biztonsági okokból és a
tető megóvása
érdekében fontos, hogy gépjárművéhez
jóváhagyott szállítási rendszert (tetőrudak vagy
csomagtartó) használjon.
A tetőcsomagtartó rudak csak H1
vagy
H2
magasságú kisbusz, kombi vagy minibusz
változatokra szerelhetők fel. Minibusz
kiviteleken ellenőrizze a
tetőn található
légkondicionáló-elemeket is.
A szállítóeszközt minden esetben a
gépjármű
tetején kialakított rögzítési pontokhoz kell
rögzíteni: ezekből 6, 8
vagy 10 található
a
gépjármű nyomtávjától függően.
Tartsa be a
szállítóeszköz használati
útmutatójában szereplő szerelési utasításokat
és használati előírásokat.
7
Gyakorlati tudnivalók

124

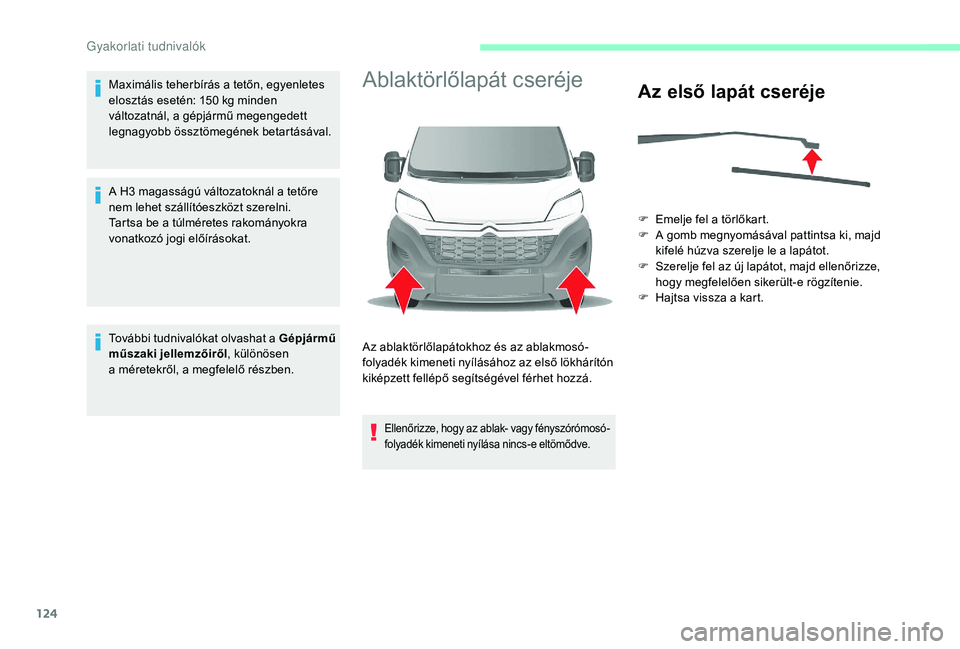

Maximális teherbírás a tetőn, egyenletes
e losztás esetén: 150 kg minden
változatnál, a gépjármű megengedett
legnagyobb össztömegének betartásával.
A H3
magasságú változatoknál a tetőre
nem lehet szállítóeszközt szerelni.
Tartsa be a
túlméretes rakományokra
vonatkozó jogi előírásokat.
További tudnivalókat olvashat a

G
épjármű
műszaki jellemzőiről , különösen
a
méretekről, a megfelelő részben.Ablaktörlőlapát cseréje
Ellenőrizze, hogy az ablak- vagy fényszórómosó-
folyadék kimeneti nyílása nincs-e eltömődve.
Az első lapát cseréje
F Emelje fel a törlőkart.
F A g omb megnyomásával pattintsa ki, majd
kifelé húzva szerelje le a
lapátot.
F

S
zerelje fel az új lapátot, majd ellenőrizze,
hogy megfelelően sikerült-e rögzítenie.
F

H
ajtsa vissza a kart.
Az ablaktörlőlapátokhoz és az ablakmosó-
folyadék kimeneti nyílásához az első lökhárítón
kiképzett fellépő segítségével férhet hozzá.
G

125

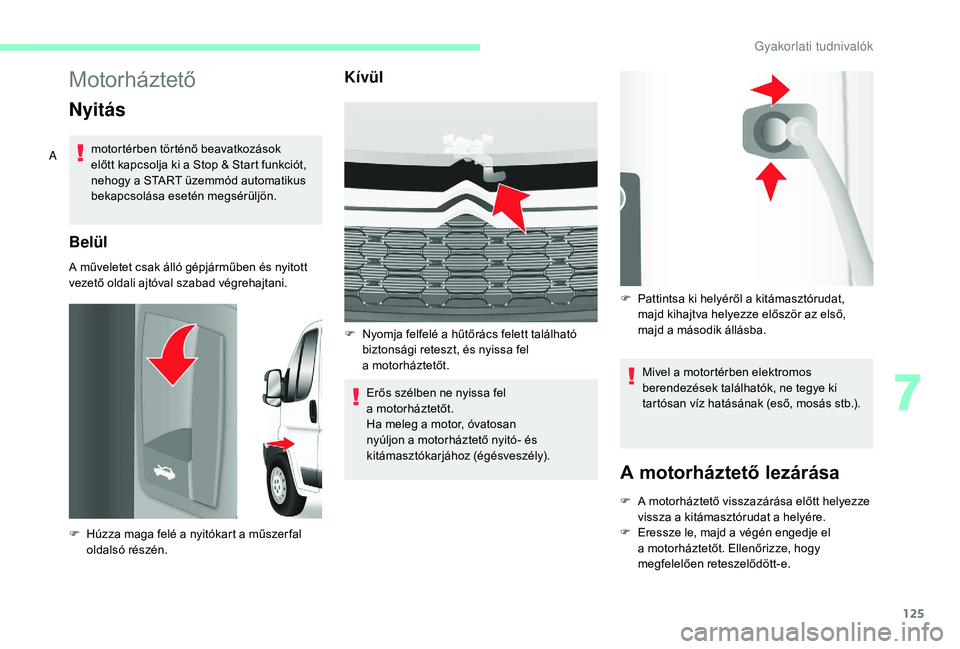

Motorháztető
Nyitás
motortérben történő beavatkozások
előtt kapcsolja ki a Stop & Start funkciót,
nehogy a
START üzemmód automatikus
bekapcsolása esetén megsérüljön.
Belül
A műveletet csak álló gépjárműben és nyitott
vezető oldali ajtóval szabad végrehajtani.
Kívül
Erős szélben ne nyissa fel
a motorháztetőt.
Ha meleg a
motor, óvatosan
nyúljon a
motorháztető nyitó- és
kitámasztókarjához (égésveszély). Mivel a
motortérben elektromos
berendezések találhatók, ne tegye ki
tartósan víz hatásának (eső, mosás stb.).
A motorháztető lezárása
A
F
H
úzza maga felé a nyitókart a műszer fal
oldalsó részén. F

N
yomja felfelé a hűtőrács felett található
biztonsági reteszt, és nyissa fel
a
motorháztetőt.F

P
attintsa ki helyéről a kitámasztórudat,
majd kihajtva helyezze először az első,
majd a
második állásba.
F

A m
otorháztető visszazárása előtt helyezze
vissza a
kitámasztórudat a helyére.
F

E
ressze le, majd a végén engedje el
a
motorháztetőt. Ellenőrizze, hogy
megfelelően reteszelődött-e.
7
Gyakorlati tudnivalók

126

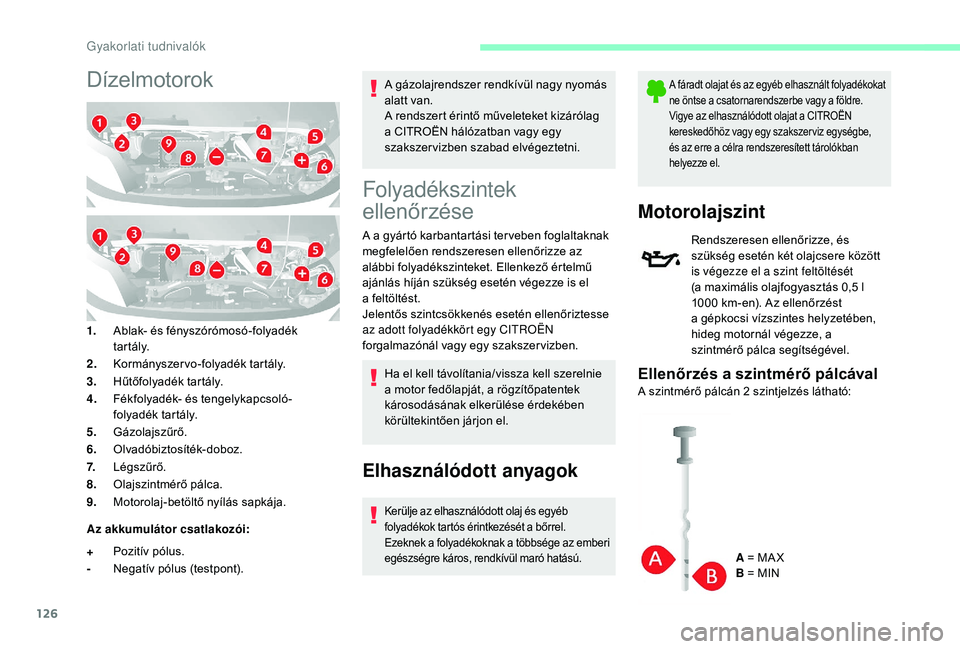

Dízelmotorok
1.Ablak- és fényszórómosó-folyadék
tartály.
2. Kormányszervo-folyadék tartály.
3. Hűtőfolyadék tartály.
4. Fékfolyadék- és tengelykapcsoló-
folyadék tartály.
5. Gázolajszűrő.
6. Olvadóbiztosíték-doboz.
7. Légszűrő.
8. Olajszintmérő pálca.
9. Motorolaj-betöltő nyílás sapkája.
Az akkumulátor csatlakozói:
+ Pozitív pólus.
- Negatív pólus (testpont). A gázolajrendszer rendkívül nagy nyomás
alatt van.
A rendszert érintő műveleteket kizárólag
a
CITROËN hálózatban vagy egy
szakszervizben szabad elvégeztetni.
Folyadékszintek
ellenőrzése
A a gyártó karbantartási ter veben foglaltaknak
m egfelelően rendszeresen ellenőrizze az
alábbi folyadékszinteket. Ellenkező értelmű
ajánlás híján szükség esetén végezze is el
a
feltöltést.
Jelentős szintcsökkenés esetén ellenőriztesse
az adott folyadékkört egy CITROËN
forgalmazónál vagy egy szakszer vizben.
Ha el kell távolítania/vissza kell szerelnie
a
motor fedőlapját, a rögzítőpatentek
károsodásának elkerülése érdekében
körültekintően járjon el.
Elhasználódott anyagok
Kerülje az elhasználódott olaj és egyéb
folyadékok tartós érintkezését a bőrrel.
Ezeknek a
folyadékoknak a többsége az emberi
egészségre káros, rendkívül maró hatású.
A fáradt olajat és az egyéb elhasznált folyadékokat
ne öntse a csatornarendszerbe vagy a földre.
Vigye az elhasználódott olajat a
CITROËN
kereskedőhöz vagy egy szakszer viz egységbe,
és az erre a
célra rendszeresített tárolókban
helyezze el.
Motorolajszint
Rendszeresen ellenőrizze, és
szükség esetén két olajcsere között
is végezze el a
szint feltöltését
(a maximális olajfogyasztás 0,5
l
1000
km-en). Az ellenőrzést
a
gépkocsi vízszintes helyzetében,
hideg motornál végezze, a
szintmérő pálca segítségével.
Ellenőrzés a szintmérő pálcával
A szintmérő pálcán 2 szintjelzés látható:
A = MA X
B = MIN
Gyakorlati tudnivalók
