2019 CITROEN BERLINGO VAN Upute Za Rukovanje (in Croatian)

63

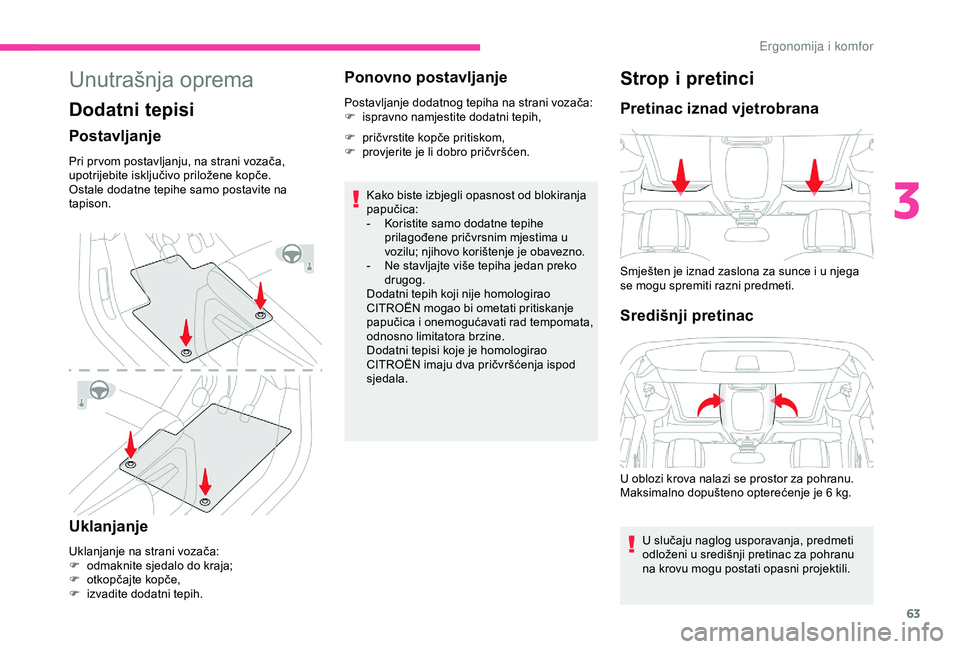

Unutrašnja oprema
Dodatni tepisi
Postavljanje
Pri pr vom postavljanju, na strani vozača,
upotrijebite isključivo priložene kopče.
Ostale dodatne tepihe samo postavite na
tapison.
Uklanjanje
Uklanjanje na strani vozača:
F o dmaknite sjedalo do kraja;
F

o
tkopčajte kopče,
F

i
zvadite dodatni tepih.
Ponovno postavljanje
Postavljanje dodatnog tepiha na strani vozača:
F i spravno namjestite dodatni tepih,
F

p
ričvrstite kopče pritiskom,
F

p
rovjerite je li dobro pričvršćen.
Kako biste izbjegli opasnost od blokiranja
papučica:
-

K
oristite samo dodatne tepihe
prilagođene pričvrsnim mjestima u
vozilu; njihovo korištenje je obavezno.
-

N
e stavljajte više tepiha jedan preko
drugog.
Dodatni tepih koji nije homologirao
CITROËN mogao bi ometati pritiskanje
papučica i onemogućavati rad tempomata,
odnosno limitatora brzine.
Dodatni tepisi koje je homologirao
CITROËN imaju dva pričvršćenja ispod
sjedala.
Strop i pretinci
Pretinac iznad vjetrobrana
Smješten je iznad zaslona za sunce i u njega
se mogu spremiti razni predmeti.
Središnji pretinac
U oblozi krova nalazi se prostor za pohranu.
Maksimalno dopušteno opterećenje je 6 kg.
U slučaju naglog usporavanja, predmeti
odloženi u središnji pretinac za pohranu
na krovu mogu postati opasni projektili.
3
E

64

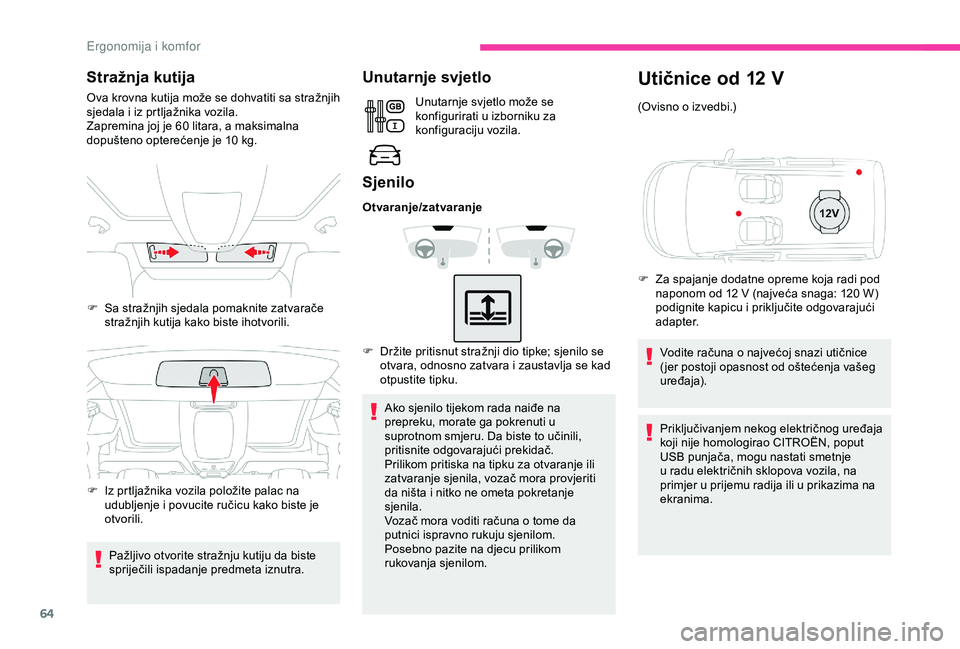

Stražnja kutija
Ova krovna kutija može se dohvatiti sa stražnjih
sjedala i iz prtljažnika vozila.
Zapremina joj je 60 litara, a maksimalna
dopušteno opterećenje je 10
kg.
Pažljivo otvorite stražnju kutiju da biste
spriječili ispadanje predmeta iznutra.
Unutarnje svjetlo
Unutarnje svjetlo može se
konfigurirati u izborniku za
konfiguraciju vozila.
Sjenilo
Otvaranje/zatvaranje
F
D
ržite pritisnut stražnji dio tipke; sjenilo se
otvara, odnosno zatvara i zaustavlja se kad
otpustite tipku.
Ako sjenilo tijekom rada naiđe na
prepreku, morate ga pokrenuti u
suprotnom smjeru. Da biste to učinili,
pritisnite odgovarajući prekidač.
Prilikom pritiska na tipku za otvaranje ili
zatvaranje sjenila, vozač mora provjeriti
da ništa i nitko ne ometa pokretanje
sjenila.
Vozač mora voditi računa o tome da
putnici ispravno rukuju sjenilom.
Posebno pazite na djecu prilikom
rukovanja sjenilom.
F

S

a stražnjih sjedala pomaknite zatvarače
stražnjih kutija kako biste ihotvorili.
F

I

z prtljažnika vozila položite palac na
udubljenje i povucite ručicu kako biste je
otvorili.
Utičnice od 12 V
(Ovisno o izvedbi.)
F

Z
a spajanje dodatne opreme koja radi pod
naponom od 12
V (najveća snaga: 120 W)
podignite kapicu i priključite odgovarajući
adapter.
Vodite računa o najvećoj snazi utičnice
( jer postoji opasnost od oštećenja vašeg
uređaja).
Priključivanjem nekog električnog uređaja
koji nije homologirao CITROËN, poput
USB punjača, mogu nastati smetnje
u radu električnih sklopova vozila, na
primjer u prijemu radija ili u prikazima na
ekranima.
E

65
AC 220V
50Hz120W

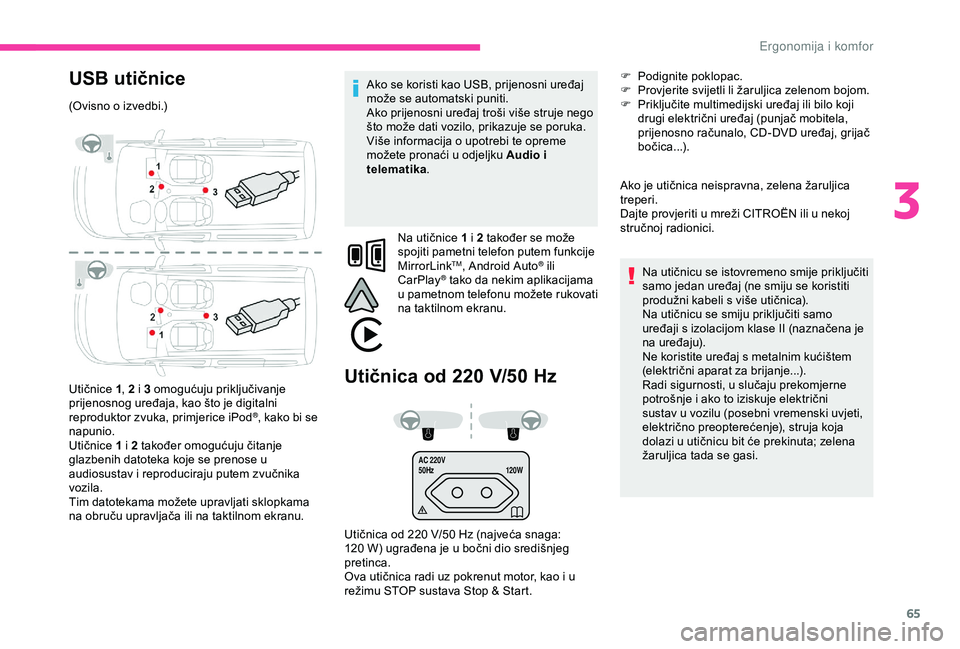

USB utičnice
(Ovisno o izvedbi.)
Utičnice 1, 2 i 3 omogućuju priključivanje
prijenosnog uređaja, kao što je digitalni
reproduktor zvuka, primjerice iPod
®, kako bi se
napunio.
Utičnice 1 i 2 također omogućuju čitanje
glazbenih datoteka koje se prenose u
audiosustav i reproduciraju putem zvučnika
vozila.
Tim datotekama možete upravljati sklopkama
na obruču upravljača ili na taktilnom ekranu.
Utičnica od 220 V /50 H z
Utičnica od 220 V/50 Hz (najveća snaga:
1 20 W) ugrađena je u bočni dio središnjeg
pretinca.
Ova utičnica radi uz pokrenut motor, kao i u
režimu STOP sustava Stop & Start. Ako se koristi kao USB, prijenosni uređaj
može se automatski puniti.
Ako prijenosni uređaj troši više struje nego
što može dati vozilo, prikazuje se poruka.
Više informacija o upotrebi te opreme
možete pronaći u odjeljku Audio i
telematika
.
Na utičnice 1 i 2 također se može
spojiti pametni telefon putem funkcije
MirrorLink
TM, Android Auto® ili
CarPlay® tako da nekim aplikacijama
u pametnom telefonu možete rukovati
na taktilnom ekranu. F

P
odignite poklopac.
F
P
rovjerite svijetli li žaruljica zelenom bojom.
F
P
riključite multimedijski uređaj ili bilo koji
drugi električni uređaj (punjač mobitela,
prijenosno računalo, CD-DVD uređaj, grijač
bočica...).
Ako je utičnica neispravna, zelena žaruljica
treperi.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Na utičnicu se istovremeno smije priključiti
samo jedan uređaj (ne smiju se koristiti
produžni kabeli s više utičnica).
Na utičnicu se smiju priključiti samo
uređaji s izolacijom klase II (naznačena je
na uređaju).
Ne koristite uređaj s metalnim kućištem
(električni aparat za brijanje...).
Radi sigurnosti, u slučaju prekomjerne
potrošnje i ako to iziskuje električni
sustav u vozilu (posebni vremenski uvjeti,
električno preopterećenje), struja koja
dolazi u utičnicu bit će prekinuta; zelena
žaruljica tada se gasi.
3
Ergonomija i komfor

66

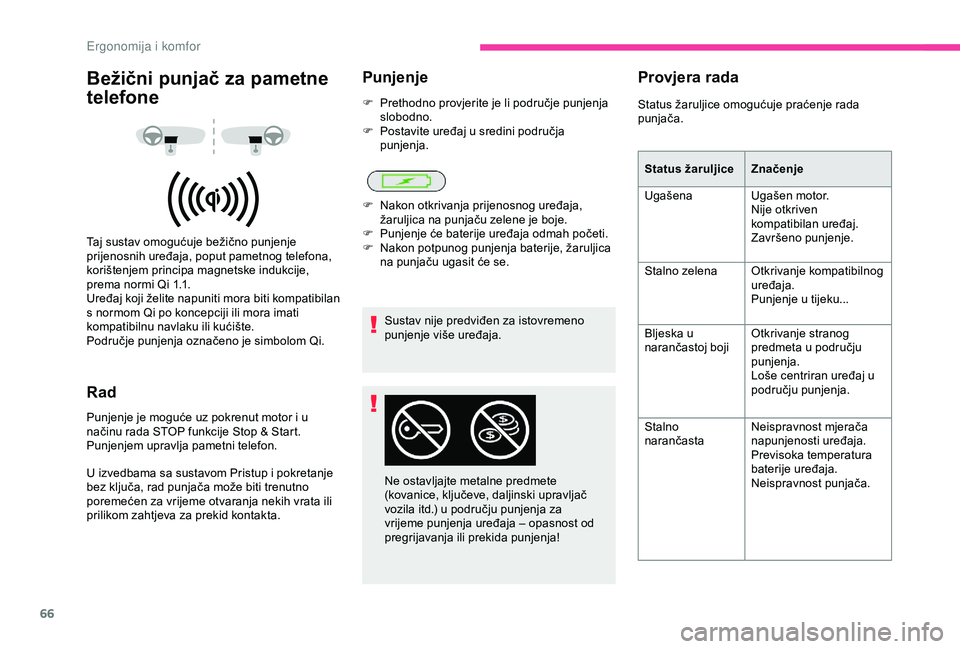

Bežični punjač za pametne
telefone
Taj sustav omogućuje bežično punjenje
prijenosnih uređaja, poput pametnog telefona,
korištenjem principa magnetske indukcije,
prema normi Qi 1.1.
Uređaj koji želite napuniti mora biti kompatibilan
s normom Qi po koncepciji ili mora imati
kompatibilnu navlaku ili kućište.
Područje punjenja označeno je simbolom Qi.
Rad
Punjenje je moguće uz pokrenut motor i u
načinu rada STOP funkcije Stop & Start.
Punjenjem upravlja pametni telefon.
U izvedbama sa sustavom Pristup i pokretanje
bez ključa, rad punjača može biti trenutno
poremećen za vrijeme otvaranja nekih vrata ili
prilikom zahtjeva za prekid kontakta.
Punjenje
F Prethodno provjerite je li područje punjenja slobodno.
F

P
ostavite uređaj u sredini područja
punjenja.
Sustav nije predviđen za istovremeno
punjenje više uređaja.
F

N
akon otkrivanja prijenosnog uređaja,
žaruljica na punjaču zelene je boje.
F

P
unjenje će baterije uređaja odmah početi.
F

N
akon potpunog punjenja baterije, žaruljica
na punjaču ugasit će se.
Ne ostavljajte metalne predmete
(kovanice, ključeve, daljinski upravljač
vozila itd.) u području punjenja za
vrijeme punjenja uređaja – opasnost od
pregrijavanja ili prekida punjenja!
Provjera rada
Status žaruljice omogućuje praćenje rada
punjača. Status žaruljice Značenje
Ugašena Ugašen motor.
Nije otkriven
kompatibilan uređaj.
Završeno punjenje.
Stalno zelena Otkrivanje kompatibilnog uređaja.
Punjenje u tijeku...
Bljeska u
narančastoj boji Otkrivanje stranog
predmeta u području
punjenja.
Loše centriran uređaj u
području punjenja.
Stalno
narančasta Neispravnost mjerača
napunjenosti uređaja.
Previsoka temperatura
baterije uređaja.
Neispravnost punjača.
E

67

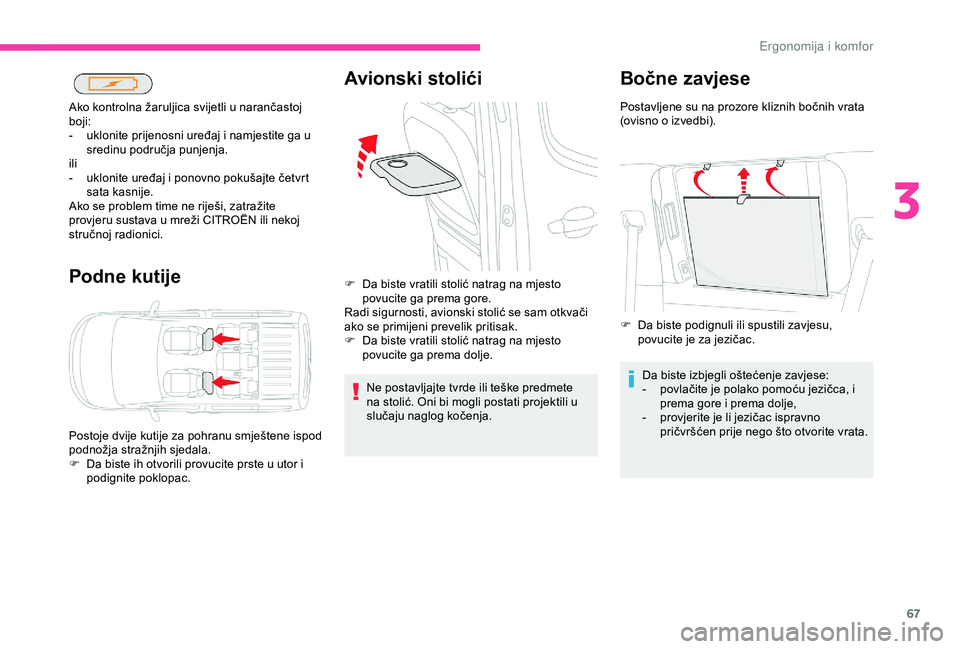

Podne kutije
Ako kontrolna žaruljica svijetli u narančastoj
boji:
-
u
klonite prijenosni uređaj i namjestite ga u
sredinu područja punjenja.
ili
-

u
klonite uređaj i ponovno pokušajte četvrt
sata kasnije.
Ako se problem time ne riješi, zatražite
provjeru sustava u mreži CITROËN ili nekoj
stručnoj radionici.
Postoje dvije kutije za pohranu smještene ispod
podnožja stražnjih sjedala.
F

D
a biste ih otvorili provucite prste u utor i
podignite poklopac.
Avionski stolići
Ne postavljajte tvrde ili teške predmete
na stolić. Oni bi mogli postati projektili u
slučaju naglog kočenja.
F

D
a biste vratili stolić natrag na mjesto
povucite ga prema gore.
Radi sigurnosti, avionski stolić se sam otkvači
ako se primijeni prevelik pritisak.
F

D
a biste vratili stolić natrag na mjesto
povucite ga prema dolje.
Bočne zavjese
Postavljene su na prozore kliznih bočnih vrata
(ovisno o izvedbi).
Da biste izbjegli oštećenje zavjese:
-

p
ovlačite je polako pomoću jezičca, i
prema gore i prema dolje,
-

p
rovjerite je li jezičac ispravno
pričvršćen prije nego što otvorite vrata.
F

D
a biste podignuli ili spustili zavjesu,
povucite je za jezičac.
3
Ergonomija i komfor

68

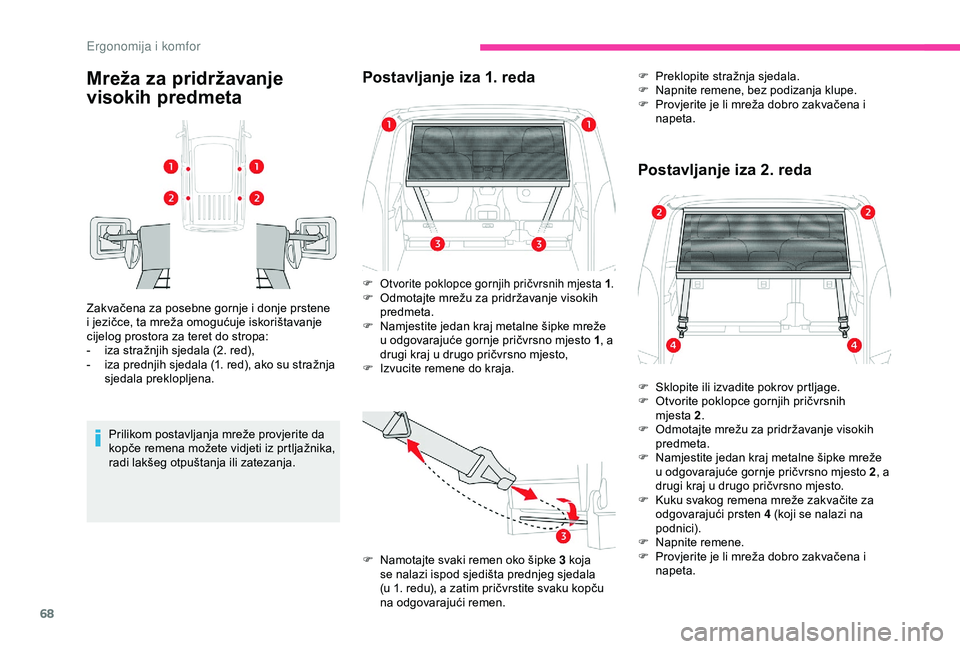

Mreža za pridržavanje
visokih predmeta
Zakvačena za posebne gornje i donje prstene
i jezičce, ta mreža omogućuje iskorištavanje
cijelog prostora za teret do stropa:
-
i
za stražnjih sjedala (2. red),
-

i
za prednjih sjedala (1. red), ako su stražnja
sjedala preklopljena.
Prilikom postavljanja mreže provjerite da
kopče remena možete vidjeti iz prtljažnika,
radi lakšeg otpuštanja ili zatezanja.
Postavljanje iza 1. reda
F Otvorite poklopce gornjih pričvrsnih mjesta 1 .F Odmotajte mrežu za pridržavanje visokih
predmeta.
F

N
amjestite jedan kraj metalne šipke mreže
u odgovarajuće gornje pričvrsno mjesto 1 , a
drugi kraj u drugo pričvrsno mjesto,
F

I
zvucite remene do kraja.
F

N
amotajte svaki remen oko šipke 3 koja
se nalazi ispod sjedišta prednjeg sjedala
(u
1. redu), a zatim pričvrstite svaku kopču
na odgovarajući remen.
Postavljanje iza 2. reda
F Sklopite ili izvadite pokrov prtljage.
F O tvorite poklopce gornjih pričvrsnih
mjesta
2.
F

O
dmotajte mrežu za pridržavanje visokih
predmeta.
F

N
amjestite jedan kraj metalne šipke mreže
u odgovarajuće gornje pričvrsno mjesto 2 , a
drugi kraj u drugo pričvrsno mjesto.
F

K
uku svakog remena mreže zakvačite za
odgovarajući prsten 4 (koji se nalazi na
podnici).
F

N
apnite remene.
F

P
rovjerite je li mreža dobro zakvačena i
napeta.
F

P
reklopite stražnja sjedala.
F
N
apnite remene, bez podizanja klupe.
F
P
rovjerite je li mreža dobro zakvačena i
napeta.
Ergonomija i komfor

69

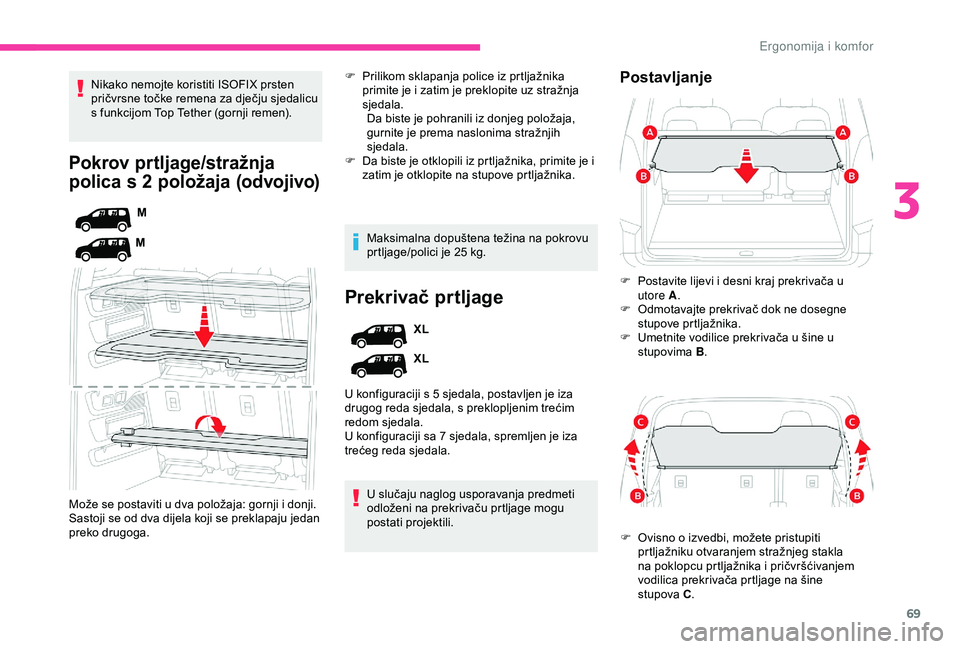

Pokrov prtljage/stražnja
polica s 2 položaja (odvojivo)
M
M
Može se postaviti u dva položaja: gornji i donji.
Sastoji se od dva dijela koji se preklapaju jedan
preko drugoga. Nikako nemojte koristiti ISOFIX prsten
pričvrsne točke remena za dječju sjedalicu
s funkcijom Top Tether (gornji remen).
Maksimalna dopuštena težina na pokrovu
prtljage/polici je 25 kg.
F

P
rilikom sklapanja police iz prtljažnika
primite je i zatim je preklopite uz stražnja
sjedala. Da biste je pohranili iz donjeg položaja,
gurnite je prema naslonima stražnjih
sjedala.
F
D
a biste je otklopili iz prtljažnika, primite je i
zatim je otklopite na stupove prtljažnika.
Prekrivač prtljage
U slučaju naglog usporavanja predmeti
odloženi na prekrivaču prtljage mogu
postati projektili. XL
XL
U konfiguraciji s 5 sjedala, postavljen je iza
drugog reda sjedala, s preklopljenim trećim
redom sjedala.
U konfiguraciji sa 7 sjedala, spremljen je iza
trećeg reda sjedala.
Postavljanje
F Postavite lijevi i desni kraj prekrivača u utore A .
F

O
dmotavajte prekrivač dok ne dosegne
stupove prtljažnika.
F

U
metnite vodilice prekrivača u šine u
stupovima B .
F

O
visno o izvedbi, možete pristupiti
prtljažniku otvaranjem stražnjeg stakla
na poklopcu prtljažnika i pričvršćivanjem
vodilica prekrivača prtljage na šine
stupova
C.
3
Ergonomija i komfor

70

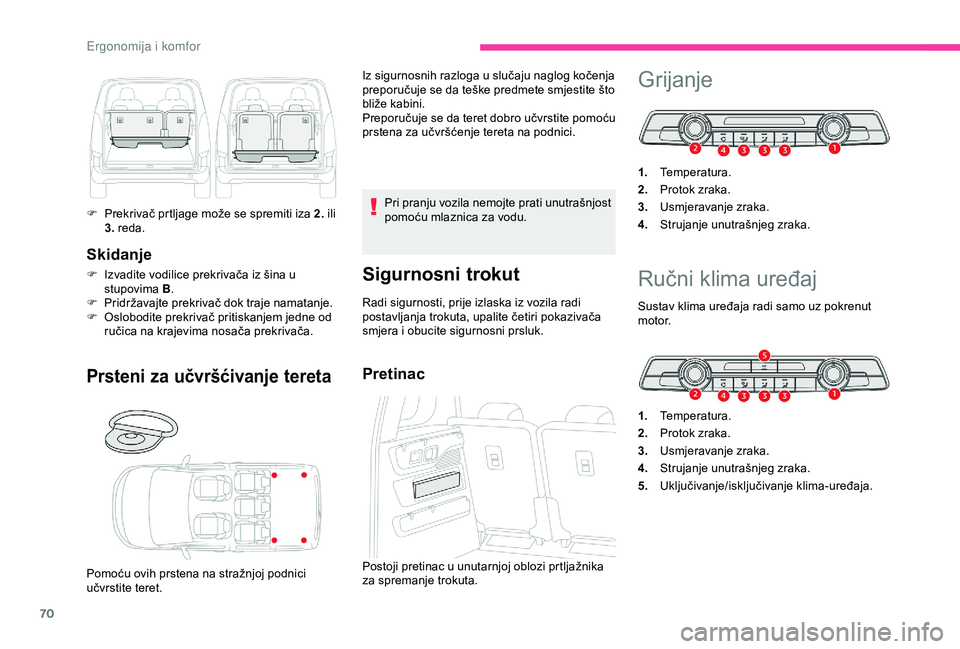

Skidanje
F Izvadite vodilice prekrivača iz šina u stupovima B .
F

P
ridržavajte prekrivač dok traje namatanje.
F

O
slobodite prekrivač pritiskanjem jedne od
ručica na krajevima nosača prekrivača.
Prsteni za učvršćivanje tereta
Iz sigurnosnih razloga u slučaju naglog kočenja
preporučuje se da teške predmete smjestite što
bliže kabini.
Preporučuje se da teret dobro učvrstite pomoću
prstena za učvršćenje tereta na podnici.
Pri pranju vozila nemojte prati unutrašnjost
pomoću mlaznica za vodu.
Sigurnosni trokut
Radi sigurnosti, prije izlaska iz vozila radi
postavljanja trokuta, upalite četiri pokazivača
smjera i obucite sigurnosni prsluk.
Pretinac
Postoji pretinac u unutarnjoj oblozi prtljažnika
za spremanje trokuta.
Pomoću ovih prstena na stražnjoj podnici
učvrstite teret.
Grijanje
1.
Temperatura.
2. Protok zraka.
3. Usmjeravanje zraka.
4. Strujanje unutrašnjeg zraka.
Ručni klima uređaj
Sustav klima uređaja radi samo uz pokrenut
motor.
1.Temperatura.
2. Protok zraka.
3. Usmjeravanje zraka.
4. Strujanje unutrašnjeg zraka.
5. Uključivanje/isključivanje klima-uređaja.
F

P

rekrivač prtljage može se spremiti iza 2.
ili
3. reda.
Ergonomija i komfor
