2019 CITROEN BERLINGO VAN Upute Za Rukovanje (in Croatian)

175

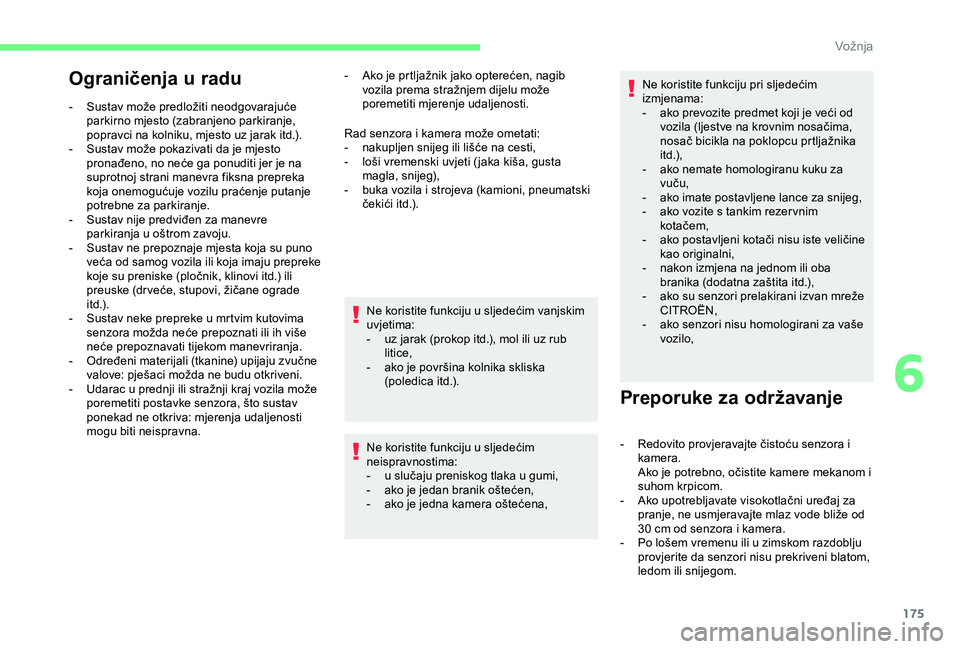

Ograničenja u radu
- Sustav može predložiti neodgovarajuće parkirno mjesto (zabranjeno parkiranje,
popravci na kolniku, mjesto uz jarak itd.).
-

S
ustav može pokazivati da je mjesto
pronađeno, no neće ga ponuditi jer je na
suprotnoj strani manevra fiksna prepreka
koja onemogućuje vozilu praćenje putanje
potrebne za parkiranje.
-

S
ustav nije predviđen za manevre
parkiranja u oštrom zavoju.
-

S
ustav ne prepoznaje mjesta koja su puno
veća od samog vozila ili koja imaju prepreke
koje su preniske (pločnik, klinovi itd.) ili
preuske (dr veće, stupovi, žičane ograde
i t d .) .
-

S
ustav neke prepreke u mrtvim kutovima
senzora možda neće prepoznati ili ih više
neće prepoznavati tijekom manevriranja.
-

O
dređeni materijali (tkanine) upijaju zvučne
valove: pješaci možda ne budu otkriveni.
-

U
darac u prednji ili stražnji kraj vozila može
poremetiti postavke senzora, što sustav
ponekad ne otkriva: mjerenja udaljenosti
mogu biti neispravna. Rad senzora i kamera može ometati:
-

n
akupljen snijeg ili lišće na cesti,
-

l
oši vremenski uvjeti ( jaka kiša, gusta
magla, snijeg),
-

b
uka vozila i strojeva (kamioni, pneumatski
čekići itd.).
Ne koristite funkciju u sljedećim vanjskim
uvjetima:
-

u
z jarak (prokop itd.), mol ili uz rub
litice,
-

a
ko je površina kolnika skliska
(poledica itd.).
Ne koristite funkciju u sljedećim
neispravnostima:
-

u s
lučaju preniskog tlaka u gumi,
-

a
ko je jedan branik oštećen,
-

a
ko je jedna kamera oštećena,
Preporuke za održavanje
- Redovito provjeravajte čistoću senzora i kamera.
Ako je potrebno, očistite kamere mekanom i
suhom krpicom.
-

A
ko upotrebljavate visokotlačni uređaj za
pranje, ne usmjeravajte mlaz vode bliže od
30
cm od senzora i kamera.
-

P
o lošem vremenu ili u zimskom razdoblju
provjerite da senzori nisu prekriveni blatom,
ledom ili snijegom. Ne koristite funkciju pri sljedećim
izmjenama:
-

a
ko prevozite predmet koji je veći od
vozila (ljestve na krovnim nosačima,
nosač bicikla na poklopcu prtljažnika
i t d .),
-
a
ko nemate homologiranu kuku za
vuču,
-
a
ko imate postavljene lance za snijeg,
-
a
ko vozite s tankim rezer vnim
kotačem,
-
a
ko postavljeni kotači nisu iste veličine
kao originalni,
-
n
akon izmjena na jednom ili oba
branika (dodatna zaštita itd.),
-
a
ko su senzori prelakirani izvan mreže
CITROËN,
-
a
ko senzori nisu homologirani za vaše
vozilo,
-

A

ko je prtljažnik jako opterećen, nagib
vozila prema stražnjem dijelu može
poremetiti mjerenje udaljenosti.
6
Vožnja

176

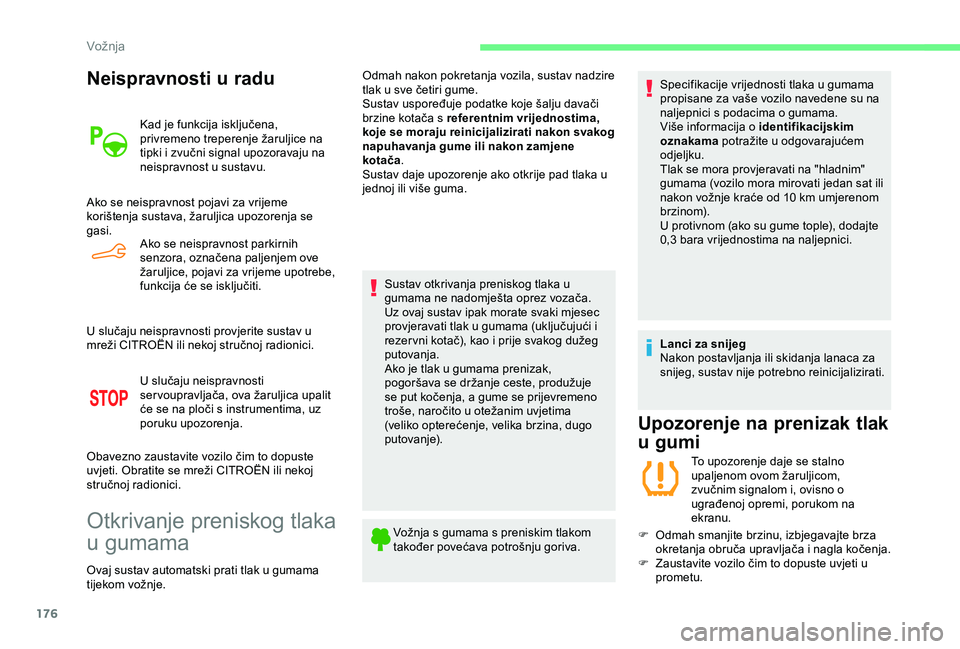

Neispravnosti u radu
Kad je funkcija isključena,
privremeno treperenje žaruljice na
tipki i zvučni signal upozoravaju na
neispravnost u sustavu.
Ako se neispravnost pojavi za vrijeme
korištenja sustava, žaruljica upozorenja se
gasi. Ako se neispravnost parkirnih
senzora, označena paljenjem ove
žaruljice, pojavi za vrijeme upotrebe,
funkcija će se isključiti.
U slučaju neispravnosti provjerite sustav u
mreži CITROËN ili nekoj stručnoj radionici. U slučaju neispravnosti
ser voupravljača, ova žaruljica upalit
će se na ploči s instrumentima, uz
poruku upozorenja.
Obavezno zaustavite vozilo čim to dopuste
uvjeti. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Otkrivanje preniskog tlaka
u gumama
Ovaj sustav automatski prati tlak u gumama
tijekom vožnje. Odmah nakon pokretanja vozila, sustav nadzire
tlak u sve četiri gume.
Sustav uspoređuje podatke koje šalju davači
brzine kotača s referentnim vrijednostima,
koje se moraju reinicijalizirati nakon svakog
napuhavanja gume ili nakon zamjene
kotača
.
Sustav daje upozorenje ako otkrije pad tlaka u
jednoj ili više guma.
Sustav otkrivanja preniskog tlaka u
gumama ne nadomješta oprez vozača.
Uz ovaj sustav ipak morate svaki mjesec
provjeravati tlak u gumama (uključujući i
rezer vni kotač), kao i prije svakog dužeg
putovanja.
Ako je tlak u gumama prenizak,
pogoršava se držanje ceste, produžuje
se put kočenja, a gume se prijevremeno
troše, naročito u otežanim uvjetima
(veliko opterećenje, velika brzina, dugo
putovanje).Vožnja s gumama s preniskim tlakom
također povećava potrošnju goriva. Specifikacije vrijednosti tlaka u gumama
propisane za vaše vozilo navedene su na
naljepnici s podacima o gumama.
Više informacija o identifikacijskim
oznakama
potražite u odgovarajućem
odjeljku.
Tlak se mora provjeravati na "hladnim"
gumama (vozilo mora mirovati jedan sat ili
nakon vožnje kraće od 10 km umjerenom
brzinom).
U protivnom (ako su gume tople), dodajte
0,3 bara vrijednostima na naljepnici.
Lanci za snijeg
Nakon postavljanja ili skidanja lanaca za
snijeg, sustav nije potrebno reinicijalizirati.
Upozorenje na prenizak tlak
u gumi
To upozorenje daje se stalno
upaljenom ovom žaruljicom,
zvučnim signalom i, ovisno o
ugrađenoj opremi, porukom na
ekranu.
F

O

dmah smanjite brzinu, izbjegavajte brza
okretanja obruča upravljača i nagla kočenja.
F

Z

austavite vozilo čim to dopuste uvjeti u
prometu.
Vožnja

177

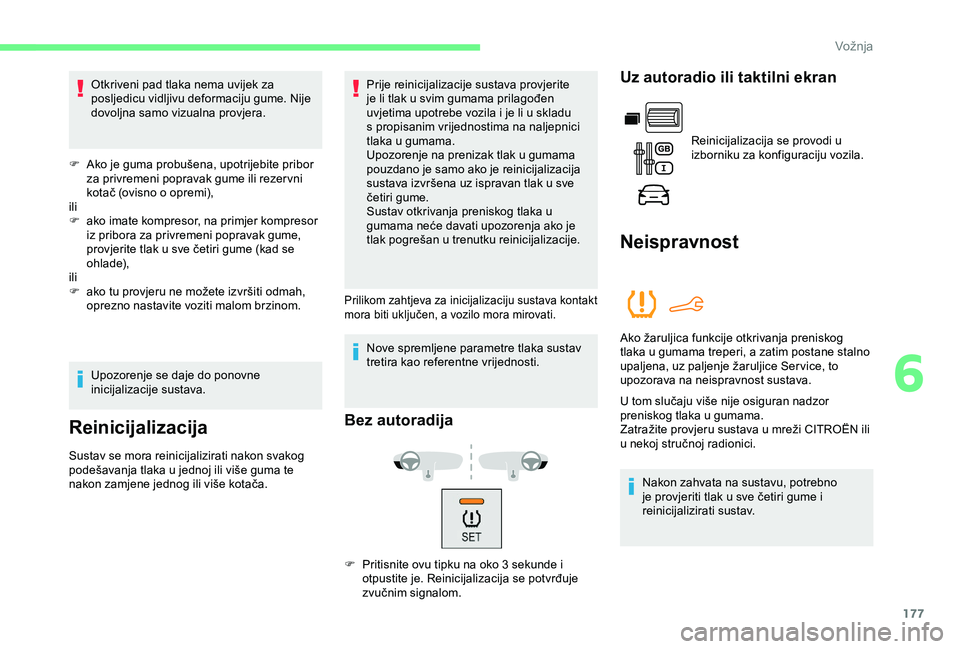

Otkriveni pad tlaka nema uvijek za
posljedicu vidljivu deformaciju gume. Nije
dovoljna samo vizualna provjera.
F

A
ko je guma probušena, upotrijebite pribor
za privremeni popravak gume ili rezer vni
kotač (ovisno o opremi),
ili
F

a
ko imate kompresor, na primjer kompresor
iz pribora za privremeni popravak gume,
provjerite tlak u sve četiri gume (kad se
ohlade),
ili
F

a
ko tu provjeru ne možete izvršiti odmah,
oprezno nastavite voziti malom brzinom.
Upozorenje se daje do ponovne
inicijalizacije sustava.
Reinicijalizacija
Sustav se mora reinicijalizirati nakon svakog
podešavanja tlaka u jednoj ili više guma te
nakon zamjene jednog ili više kotača.
Prilikom zahtjeva za inicijalizaciju sustava kontakt
mora biti uključen, a vozilo mora mirovati.
Nove spremljene parametre tlaka sustav
tretira kao referentne vrijednosti.
Bez autoradija
F Pritisnite ovu tipku na oko 3 sekunde i
otpustite je. Reinicijalizacija se potvrđuje
zvučnim signalom.
Uz autoradio ili taktilni ekran
Reinicijalizacija se provodi u
izborniku za konfiguraciju vozila.
Neispravnost
Ako žaruljica funkcije otkrivanja preniskog
tlaka u gumama treperi, a zatim postane stalno
upaljena, uz paljenje žaruljice Ser vice, to
upozorava na neispravnost sustava.
U tom slučaju više nije osiguran nadzor
preniskog tlaka u gumama.
Zatražite provjeru sustava u mreži CITROËN ili
u nekoj stručnoj radionici.
Nakon zahvata na sustavu, potrebno
je provjeriti tlak u sve četiri gume i
reinicijalizirati sustav.
Prije reinicijalizacije sustava provjerite
je li tlak u svim gumama prilagođen
uvjetima upotrebe vozila i je li u skladu
s propisanim vrijednostima na naljepnici
tlaka u gumama.
Upozorenje na prenizak tlak u gumama
pouzdano je samo ako je reinicijalizacija
sustava izvršena uz ispravan tlak u sve
četiri gume.
Sustav otkrivanja preniskog tlaka u
gumama neće davati upozorenja ako je
tlak pogrešan u trenutku reinicijalizacije.
6
Vožnja

Već više od 45 godina TOTAL i
C ITROËN dijele zajedničke vrijednosti:
izvrsnost, kreativnost i tehnološku
inovativnost.
U tom istom duhu TOTAL razvija
ponudu maziva TOTAL QUARTZ
prilagođenih motorima CITROËN, što
ih čini efikasnijima u pogledu trošenja
goriva i ekološki prihvatljivima.
TOTAL i CITROËN testiraju pouzdanost
i performanse svojih proizvoda tijekom
automobilskih utrka u ekstremnim
uvjetima.
Odaberite maziva TOTAL QUARTZ
za održavanje vozila; povećava se
dugotrajnost motora i poboljšavaju
se njegove performanse.
DOLIJEVANE BEZ
BRIGE
UZ TOTAL MAZIVA
QUARTZ

179

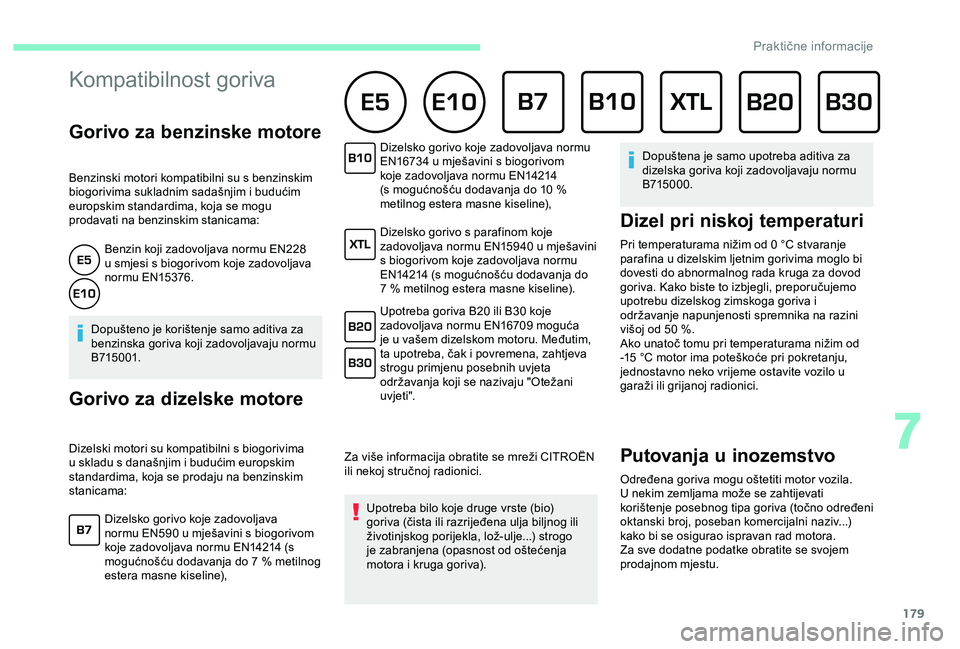

Kompatibilnost goriva
Gorivo za benzinske motore
Benzinski motori kompatibilni su s benzinskim
biogorivima sukladnim sadašnjim i budućim
europskim standardima, koja se mogu
prodavati na benzinskim stanicama:Benzin koji zadovoljava normu EN228
u smjesi s biogorivom koje zadovoljava
normu EN15376.
Dopušteno je korištenje samo aditiva za
benzinska goriva koji zadovoljavaju normu
B715 0 01.
Gorivo za dizelske motore
Dizelsko gorivo koje zadovoljava normu
EN16734 u mješavini s biogorivom
koje zadovoljava normu EN14214
(s mogućnošću dodavanja do 10 %
metilnog estera masne kiseline),
Dizelsko gorivo s parafinom koje
zadovoljava normu EN15940 u mješavini
s biogorivom koje zadovoljava normu
EN14214 (s mogućnošću dodavanja do
7
% metilnog estera masne kiseline).
Upotreba goriva B20 ili B30 koje
zadovoljava normu EN16709
moguća
je u vašem dizelskom motoru. Međutim,
ta upotreba, čak i povremena, zahtjeva
strogu primjenu posebnih uvjeta
održavanja koji se nazivaju "Otežani
uvjet i ".
Za više informacija obratite se mreži CITROËN
ili nekoj stručnoj radionici. Upotreba bilo koje druge vrste (bio)
goriva (čista ili razrijeđena ulja biljnog ili
životinjskog porijekla, lož-ulje...) strogo
je zabranjena (opasnost od oštećenja
motora i kruga goriva). Dopuštena je samo upotreba aditiva za
dizelska goriva koji zadovoljavaju normu
B715000.
Dizel pri niskoj temperaturi
Pri temperaturama nižim od 0 °C stvaranje
p arafina u dizelskim ljetnim gorivima moglo bi
dovesti do abnormalnog rada kruga za dovod
goriva. Kako biste to izbjegli, preporučujemo
upotrebu dizelskog zimskoga goriva i
održavanje napunjenosti spremnika na razini
višoj od 50
%.
Ako unatoč tomu pri temperaturama nižim od
-15
°C motor ima poteškoće pri pokretanju,
jednostavno neko vrijeme ostavite vozilo u
garaži ili grijanoj radionici.
Putovanja u inozemstvo
Određena goriva mogu oštetiti motor vozila.
U nekim zemljama može se zahtijevati
korištenje posebnog tipa goriva (točno određeni
oktanski broj, poseban komercijalni naziv...)
kako bi se osigurao ispravan rad motora.
Za sve dodatne podatke obratite se svojem
prodajnom mjestu.
Dizelski motori su kompatibilni s biogorivima
u skladu s današnjim i budućim europskim
standardima, koja se prodaju na benzinskim
stanicama:
Dizelsko gorivo koje zadovoljava
normu EN590 u mješavini s biogorivom
koje zadovoljava normu EN14214 (s
mogućnošću dodavanja do 7

% metilnog
estera masne kiseline),
7
Praktične informacije

180

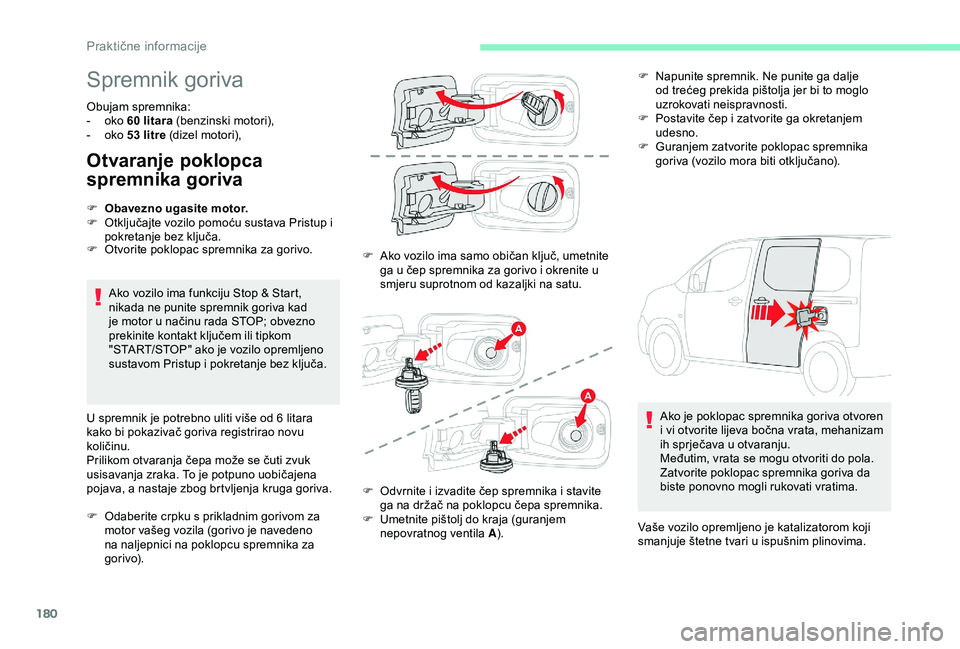

Spremnik goriva
Obujam spremnika:
- o ko 60 litara (benzinski motori),
-

o
ko 53 litre (dizel motori),
Otvaranje poklopca
spremnika goriva
Ako vozilo ima funkciju Stop & Start,
nikada ne punite spremnik goriva kad
je motor u načinu rada STOP; obvezno
prekinite kontakt ključem ili tipkom
"START/STOP" ako je vozilo opremljeno
sustavom Pristup i pokretanje bez ključa.
U spremnik je potrebno uliti više od 6
litara
kako bi pokazivač goriva registrirao novu
količinu.
Prilikom otvaranja čepa može se čuti zvuk
usisavanja zraka. To je potpuno uobičajena
pojava, a nastaje zbog brtvljenja kruga goriva.
F

O
daberite crpku s prikladnim gorivom za
motor vašeg vozila (gorivo je navedeno
na naljepnici na poklopcu spremnika za
gorivo). F

A
ko vozilo ima samo običan ključ, umetnite
ga u čep spremnika za gorivo i okrenite u
smjeru suprotnom od kazaljki na satu.
F

O
bavezno ugasite motor.
F

O
tključajte vozilo pomoću sustava Pristup i
pokretanje bez ključa.
F

O
tvorite poklopac spremnika za gorivo. F
N
apunite spremnik. Ne punite ga dalje
od trećeg prekida pištolja jer bi to moglo
uzrokovati neispravnosti.
F
P
ostavite čep i zatvorite ga okretanjem
udesno.
F
G
uranjem zatvorite poklopac spremnika
goriva (vozilo mora biti otključano).
F
O
dvrnite i izvadite čep spremnika i stavite
ga na držač na poklopcu čepa spremnika.
F

U
metnite pištolj do kraja (guranjem
nepovratnog ventila A ). Ako je poklopac spremnika goriva otvoren
i vi otvorite lijeva bočna vrata, mehanizam
ih sprječava u otvaranju.
Međutim, vrata se mogu otvoriti do pola.
Zatvorite poklopac spremnika goriva da
biste ponovno mogli rukovati vratima.
Vaše vozilo opremljeno je katalizatorom koji
smanjuje štetne tvari u ispušnim plinovima.
Praktične informacije

181
/2
1 1

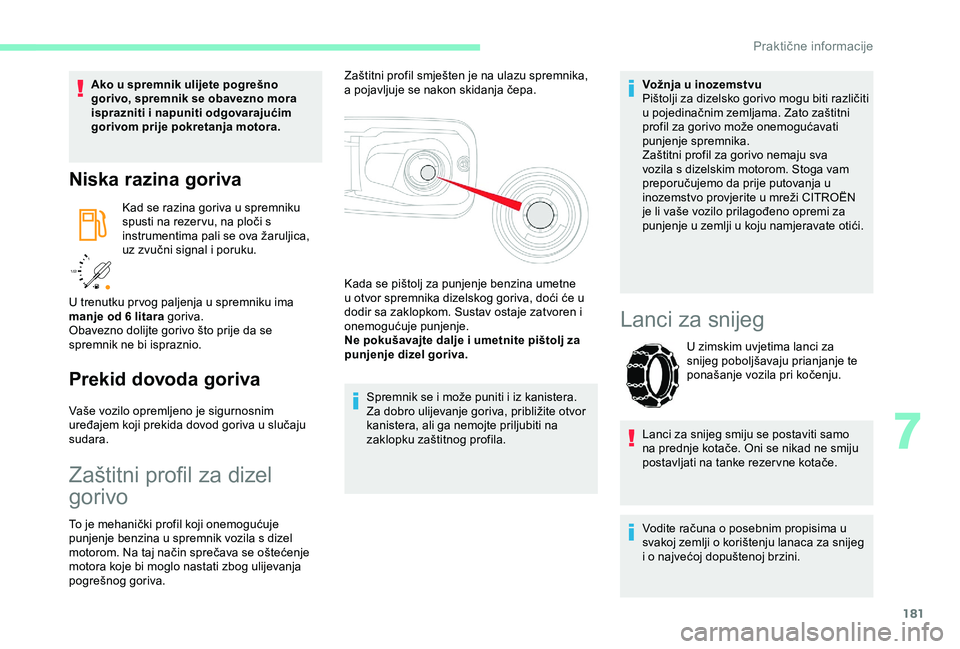

Ako u spremnik ulijete pogrešno
gorivo, spremnik se obavezno mora
isprazniti i napuniti odgovarajućim
gorivom prije pokretanja motora.
Niska razina goriva
Kad se razina goriva u spremniku
spusti na rezer vu, na ploči s
instrumentima pali se ova žaruljica,
uz zvučni signal i poruku.
Prekid dovoda goriva
Vaše vozilo opremljeno je sigurnosnim
uređajem koji prekida dovod goriva u slučaju
sudara.
Zaštitni profil za dizel
gorivo
To je mehanički profil koji onemogućuje
punjenje benzina u spremnik vozila s dizel
motorom. Na taj način sprečava se oštećenje
motora koje bi moglo nastati zbog ulijevanja
pogrešnog goriva. Spremnik se i može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite otvor
kanistera, ali ga nemojte priljubiti na
zaklopku zaštitnog profila.Vožnja u inozemstvu
Pištolji za dizelsko gorivo mogu biti različiti
u pojedinačnim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Zaštitni profil za gorivo nemaju sva
vozila s dizelskim motorom. Stoga vam
preporučujemo da prije putovanja u
inozemstvo provjerite u mreži CITROËN
je li vaše vozilo prilagođeno opremi za
punjenje u zemlji u koju namjeravate otići.
U trenutku pr vog paljenja u spremniku ima
manje od 6 litara goriva.
Obavezno dolijte gorivo što prije da se
spremnik ne bi ispraznio.
Lanci za snijeg
U zimskim uvjetima lanci za
snijeg poboljšavaju prianjanje te
ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima u
svakoj zemlji o korištenju lanaca za snijeg
i o najvećoj dopuštenoj brzini.
Kada se pištolj za punjenje benzina umetne
u otvor spremnika dizelskog goriva, doći će u
dodir sa zaklopkom. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva. Zaštitni profil smješten je na ulazu spremnika,
a pojavljuje se nakon skidanja čepa.
7
Praktične informacije

182

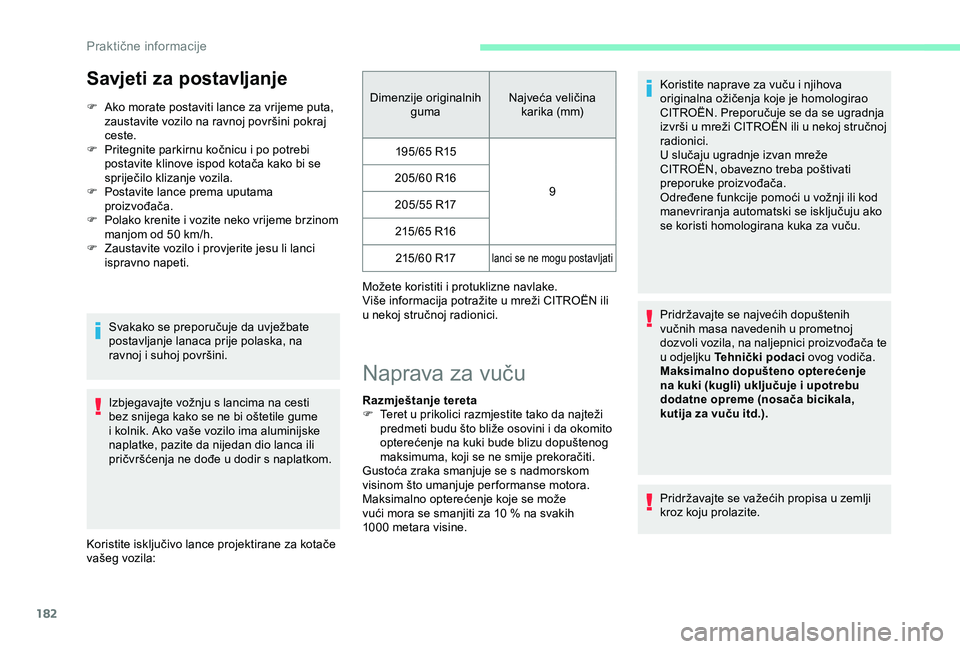

Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite neko vrijeme brzinom
manjom od 50
km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno napeti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.Izbjegavajte vožnju s lancima na cesti
bez snijega kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca ili
pričvršćenja ne dođe u dodir s naplatkom.
Koristite isključivo lance projektirane za kotače
vašeg vozila: Dimenzije originalnih
guma Najveća veličina
karika (mm)
195/65 R15
9
205/60 R16
205/55 R17 215/65 R16215/60 R17
lanci se ne mogu postavljati
Možete koristiti i protuklizne navlake.
Više informacija potražite u mreži CITROËN ili
u nekoj stručnoj radionici.
Naprava za vuču
Razmještanje tereta
F T eret u prikolici razmjestite tako da najteži
predmeti budu što bliže osovini i da okomito
opterećenje na kuki bude blizu dopuštenog
maksimuma, koji se ne smije prekoračiti.
Gustoća zraka smanjuje se s nadmorskom
visinom što umanjuje per formanse motora.
Maksimalno opterećenje koje se može
vući mora se smanjiti za 10
% na svakih
1000
metara visine. Koristite naprave za vuču i njihova
originalna ožičenja koje je homologirao
CITROËN. Preporučuje se da se ugradnja
izvrši u mreži CITROËN ili u nekoj stručnoj
radionici.
U slučaju ugradnje izvan mreže
CITROËN, obavezno treba poštivati
preporuke proizvođača.
Određene funkcije pomoći u vožnji ili kod
manevriranja automatski se isključuju ako
se koristi homologirana kuka za vuču.
Pridržavajte se najvećih dopuštenih
vučnih masa navedenih u prometnoj
dozvoli vozila, na naljepnici proizvođača te
u odjeljku
Tehnički podaci ovog vodiča.
Maksimalno dopušteno opterećenje
na kuki (kugli) uključuje i upotrebu
dodatne opreme (nosača bicikala,
kutija za vuču itd.).
Pridržavajte se važećih propisa u zemlji
kroz koju prolazite.
Praktične informacije
