2019 CITROEN BERLINGO VAN Upute Za Rukovanje (in Croatian)

7

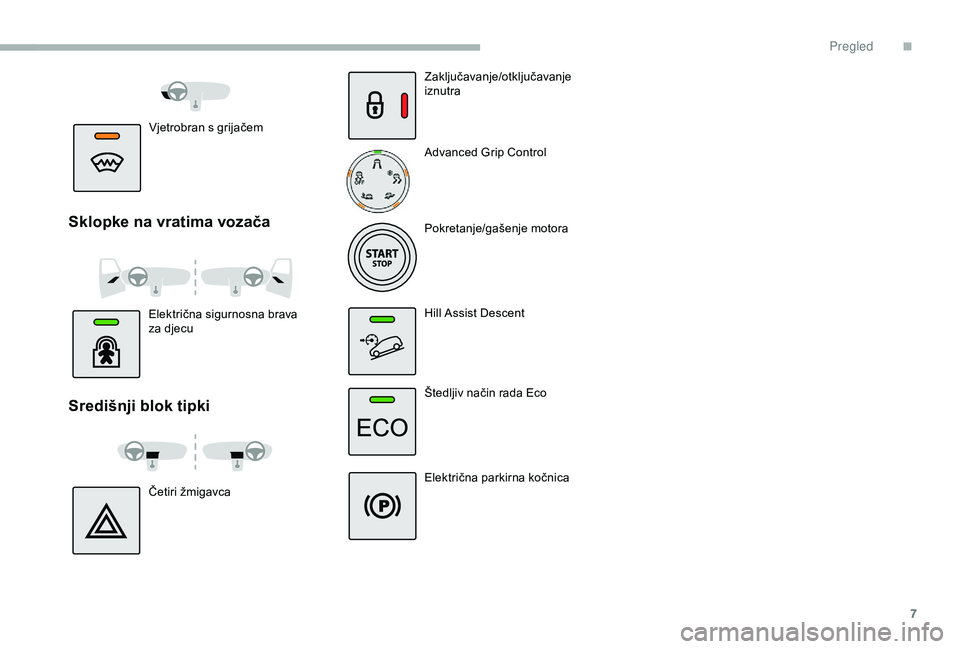

Vjetrobran s grijačem
Sklopke na vratima vozača
Električna sigurnosna brava
za djecu
Središnji blok tipki
Četiri žmigavcaZaključavanje/otključavanje
iznutra
Advanced Grip Control
Pokretanje/gašenje motora
Hill Assist Descent
Štedljiv način rada Eco
Električna parkirna kočnica
.
P

8
Ako kao putnik ne povežete svoje
multimedijske uređaje (film, glazba,
videoigre...), pridonijet ćete smanjenju
potrošnje električne energije, a time i goriva.
Isključite prijenosne uređaje prije izlaska iz
vozila.

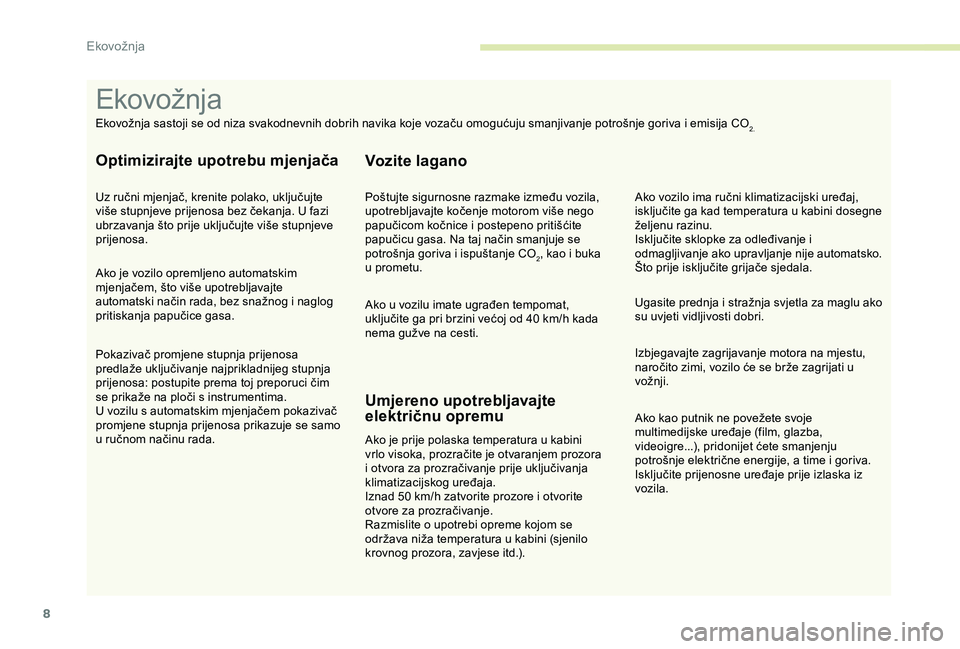

Ekovožnja
Ekovožnja sastoji se od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.
Optimizirajte upotrebu mjenjača
Uz ručni mjenjač, krenite polako, uključujte
više stupnjeve prijenosa bez čekanja. U fazi
ubrzavanja što prije uključujte više stupnjeve
prijenosa.
Ako je vozilo opremljeno automatskim
mjenjačem, što više upotrebljavajte
automatski način rada, bez snažnog i naglog
pritiskanja papučice gasa.
Pokazivač promjene stupnja prijenosa
predlaže uključivanje najprikladnijeg stupnja
prijenosa: postupite prema toj preporuci čim
se prikaže na ploči s instrumentima.
U vozilu s automatskim mjenjačem pokazivač
promjene stupnja prijenosa prikazuje se samo
u ručnom načinu rada.
Vozite lagano
Poštujte sigurnosne razmake između vozila,
upotrebljavajte kočenje motorom više nego
papučicom kočnice i postepeno pritišćite
papučicu gasa. Na taj način smanjuje se
potrošnja goriva i ispuštanje CO
2, kao i buka
u prometu.
Ako u vozilu imate ugrađen tempomat,
uključite ga pri brzini većoj od 40
km/h kada
nema gužve na cesti.
Umjereno upotrebljavajte
električnu opremu
Ako je prije polaska temperatura u kabini
vrlo visoka, prozračite je otvaranjem prozora
i otvora za prozračivanje prije uključivanja
klimatizacijskog uređaja.
Iznad 50
km/h zatvorite prozore i otvorite
otvore za prozračivanje.
Razmislite o upotrebi opreme kojom se
održava niža temperatura u kabini (sjenilo
krovnog prozora, zavjese itd.). Ugasite prednja i stražnja svjetla za maglu ako
su uvjeti vidljivosti dobri.
Izbjegavajte zagrijavanje motora na mjestu,
naročito zimi, vozilo će se brže zagrijati u
vožnji. Ako vozilo ima ručni klimatizacijski uređaj,
isključite ga kad temperatura u kabini dosegne
željenu razinu.
Isključite sklopke za odleđivanje i
odmagljivanje ako upravljanje nije automatsko.
Što prije isključite grijače sjedala.
Ekovožnja

9

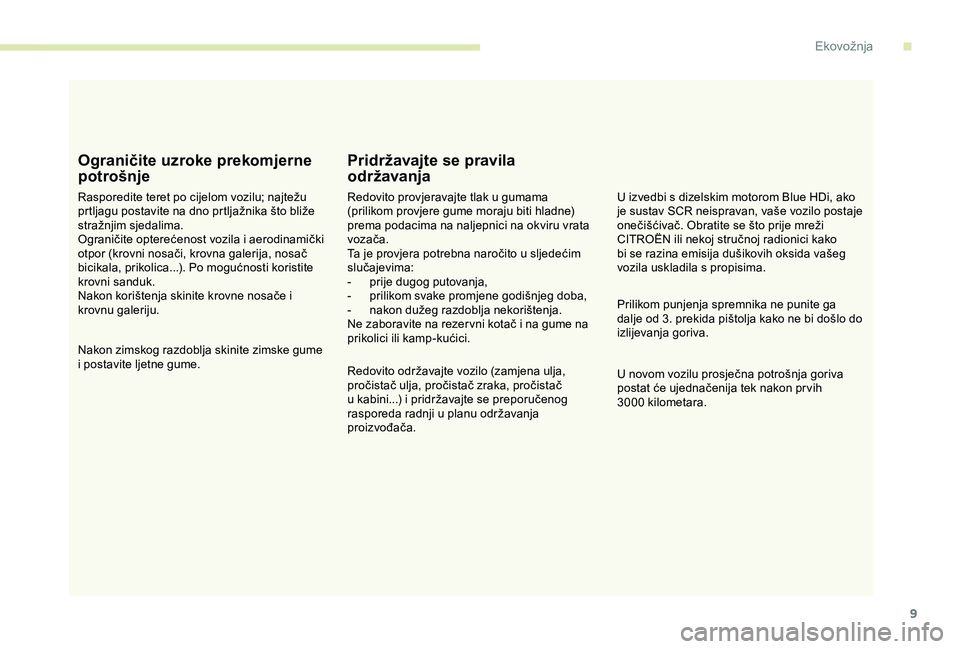

Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret po cijelom vozilu; najtežu
prtljagu postavite na dno prtljažnika što bliže
stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički
otpor (krovni nosači, krovna galerija, nosač
bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja skinite krovne nosače i
krovnu galeriju.
Nakon zimskog razdoblja skinite zimske gume
i postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti hladne)
prema podacima na naljepnici na okviru vrata
vozača.
Ta je provjera potrebna naročito u sljedećim
slučajevima:
-
p
rije dugog putovanja,
-

p
rilikom svake promjene godišnjeg doba,
-

n
akon dužeg razdoblja nekorištenja.
Ne zaboravite na rezer vni kotač i na gume na
prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena ulja,
pročistač ulja, pročistač zraka, pročistač
u kabini...) i pridržavajte se preporučenog
rasporeda radnji u planu održavanja
proizvođača. Prilikom punjenja spremnika ne punite ga
dalje od 3. prekida pištolja kako ne bi došlo do
izlijevanja goriva.
U novom vozilu prosječna potrošnja goriva
postat će ujednačenija tek nakon pr vih
3000
k

ilometara.
U izvedbi s dizelskim motorom Blue HDi, ako
je sustav SCR neispravan, vaše vozilo postaje
onečišćivač. Obratite se što prije mreži
CITROËN ili nekoj stručnoj radionici kako
bi se razina emisija dušikovih oksida vašeg
vozila uskladila s propisima.
.
.
Ekovožnjasommaire

10

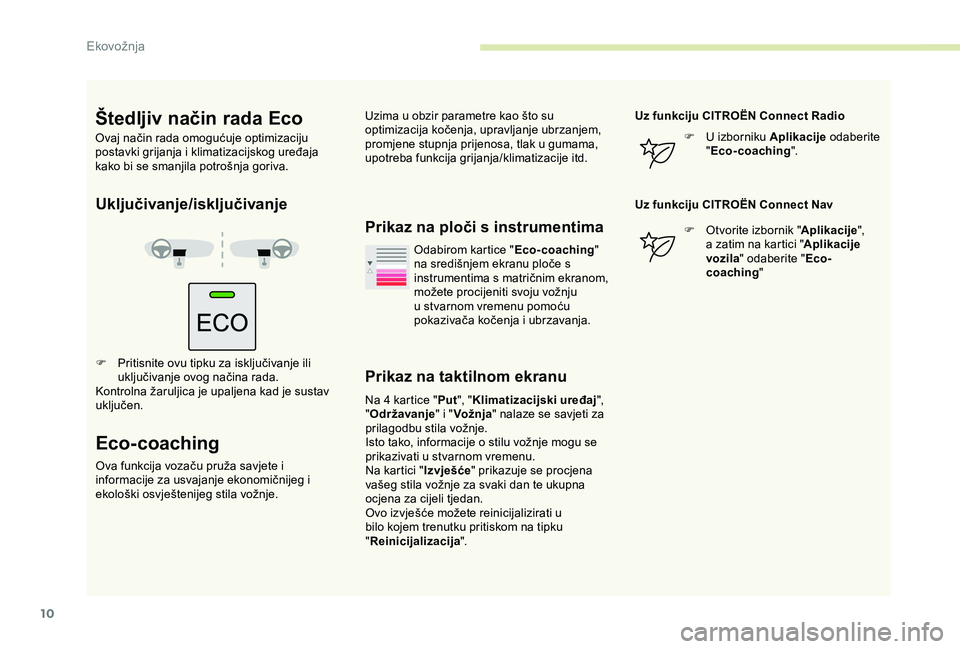

Uključivanje/isključivanje
F Pritisnite ovu tipku za isključivanje ili uključivanje ovog načina rada.
Kontrolna žaruljica je upaljena kad je sustav
uključen.
Eco-coaching
Ova funkcija vozaču pruža savjete i
informacije za usvajanje ekonomičnijeg i
ekološki osvještenijeg stila vožnje.
Prikaz na ploči s instrumentima
Prikaz na taktilnom ekranu
Na 4 kartice " Put", "Klimatizacijski uređaj",
" Održavanje " i "Vožnja " nalaze se savjeti za
prilagodbu stila vožnje.
Isto tako, informacije o stilu vožnje mogu se
prikazivati u stvarnom vremenu.
Na kartici " Izvješće" prikazuje se procjena
vašeg stila vožnje za svaki dan te ukupna
ocjena za cijeli tjedan.
Ovo izvješće možete reinicijalizirati u
bilo kojem trenutku pritiskom na tipku
" Reinicijalizacija ". Uz funkciju CITROËN Connect Radio
F
U
izborniku
Aplikacije odaberite
" Eco-coaching ".
Uz funkciju CITROËN Connect Nav F
O
tvorite izbornik "
Aplikacije",
a zatim na kartici " Aplikacije
vozila " odaberite " Eco-
coaching "
Odabirom kartice "
Eco-coaching"
na središnjem ekranu ploče s
instrumentima s matričnim ekranom,
možete procijeniti svoju vožnju
u stvarnom vremenu pomoću
pokazivača kočenja i ubrzavanja.
Štedljiv način rada Eco
Ovaj način rada omogućuje optimizaciju
postavki grijanja i klimatizacijskog uređaja
kako bi se smanjila potrošnja goriva. Uzima u obzir parametre kao što su
optimizacija kočenja, upravljanje ubrzanjem,
promjene stupnja prijenosa, tlak u gumama,
upotreba funkcija grijanja/klimatizacije itd.
Ekovožnja

11

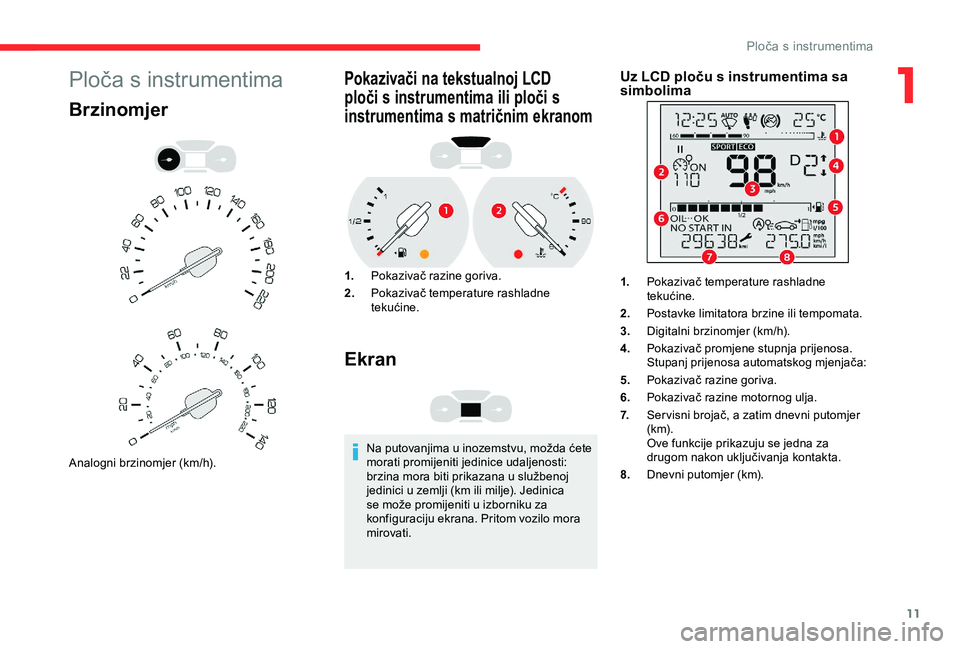

Ploča s instrumentima
Brzinomjer
Analogni brzinomjer (km/h).
Pokazivači na tekstualnoj LCD
ploči s instrumentima ili ploči s
instrumentima s matričnim ekranom
1.Pokazivač razine goriva.
2. Pokazivač temperature rashladne
tekućine.
Ekran
Na putovanjima u inozemstvu, možda ćete
morati promijeniti jedinice udaljenosti:
brzina mora biti prikazana u službenoj
jedinici u zemlji (km ili milje). Jedinica
se može promijeniti u izborniku za
konfiguraciju ekrana. Pritom vozilo mora
mirovati.
Uz LCD ploču s instrumentima sa
simbolima
1.Pokazivač temperature rashladne
tekućine.
2. Postavke limitatora brzine ili tempomata.
3. Digitalni brzinomjer (km/h).
4. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
5. Pokazivač razine goriva.
6. Pokazivač razine motornog ulja.
7. Ser visni brojač, a zatim dnevni putomjer
(k m).
Ove funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
8. Dnevni putomjer (km).
1
Ploča s instrumentima

12

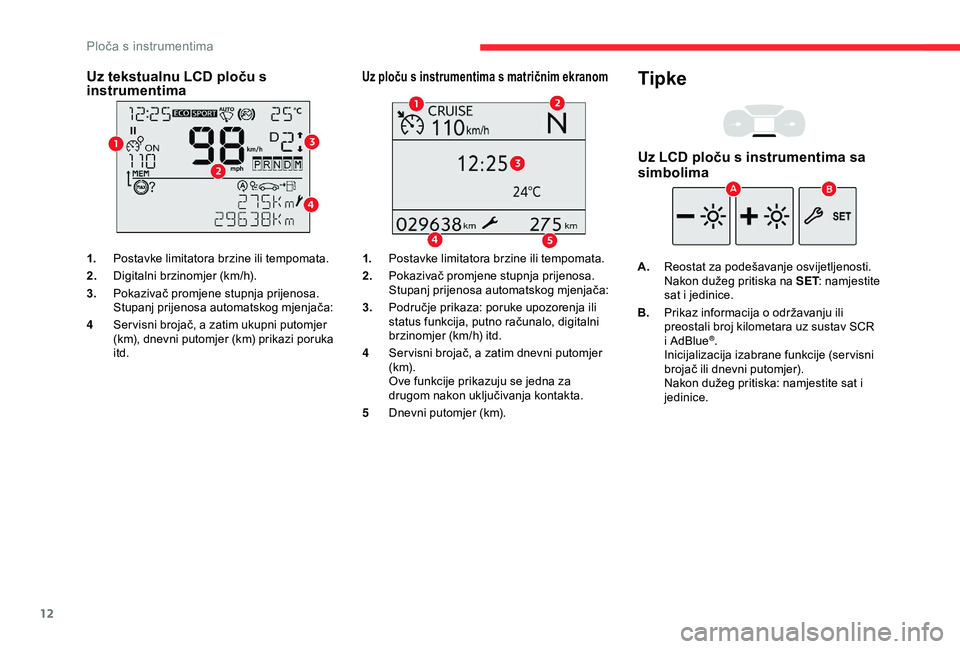

Uz tekstualnu LCD ploču s
instrumentima
1.Postavke limitatora brzine ili tempomata.
2. Digitalni brzinomjer (km/h).
3. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
4 Ser visni brojač, a zatim ukupni putomjer
(km), dnevni putomjer (km) prikazi poruka
itd.
Uz ploču s instrumentima s matričnim ekranom
1.Postavke limitatora brzine ili tempomata.
2. Pokazivač promjene stupnja prijenosa.
Stupanj prijenosa automatskog mjenjača:
3. Područje prikaza: poruke upozorenja ili
status funkcija, putno računalo, digitalni
brzinomjer (km/h) itd.
4 Ser visni brojač, a zatim dnevni putomjer
(k m).
Ove funkcije prikazuju se jedna za
drugom nakon uključivanja kontakta.
5 Dnevni putomjer (km).
Tipke
Uz LCD ploču s instrumentima sa
simbolima
A.Reostat za podešavanje osvijetljenosti.
Nakon dužeg pritiska na SET : namjestite
sat i jedinice.
B. Prikaz informacija o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Inicijalizacija izabrane funkcije (ser visni
brojač ili dnevni putomjer).
Nakon dužeg pritiska: namjestite sat i
jedinice.
Ploča s instrumentima

13

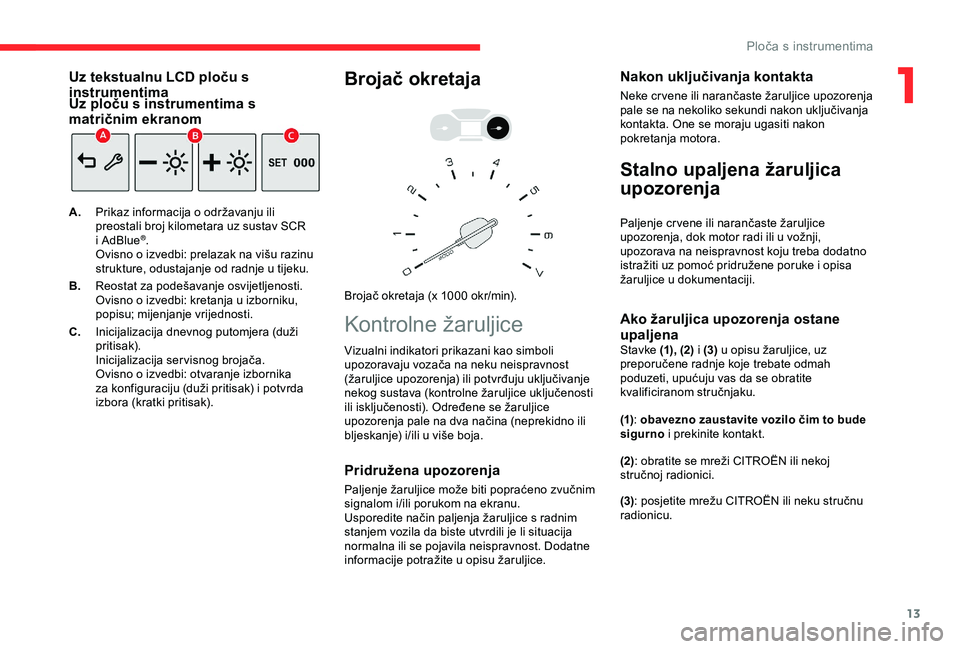

Uz tekstualnu LCD ploču s
instrumentima
Uz ploču s instrumentima s
matričnim ekranom
A.Prikaz informacija o održavanju ili
preostali broj kilometara uz sustav SCR
i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture, odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: kretanja u izborniku,
popisu; mijenjanje vrijednosti.
C. Inicijalizacija dnevnog putomjera (duži
pritisak).
Inicijalizacija servisnog brojača.
Ovisno o izvedbi: otvaranje izbornika
za konfiguraciju (duži pritisak) i potvrda
izbora (kratki pritisak).
Brojač okretaja
Brojač okretaja (x 1000 okr/min).
Kontrolne žaruljice
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način paljenja žaruljice s radnim
stanjem vozila da biste utvrdili je li situacija
normalna ili se pojavila neispravnost. Dodatne
informacije potražite u opisu žaruljice.
Nakon uključivanja kontakta
Neke cr vene ili narančaste žaruljice upozorenja
pale se na nekoliko sekundi nakon uključivanja
kontakta. One se moraju ugasiti nakon
pokretanja motora.
Stalno upaljena žaruljica
upozorenja
Paljenje cr vene ili narančaste žaruljice
upozorenja, dok motor radi ili u vožnji,
upozorava na neispravnost koju treba dodatno
istražiti uz pomoć pridružene poruke i opisa
žaruljice u dokumentaciji.
Ako žaruljica upozorenja ostane
upaljena
Stavke (1), (2) i (3) u opisu žaruljice, uz
preporučene radnje koje trebate odmah
poduzeti, upućuju vas da se obratite
kvalificiranom stručnjaku.
Vizualni indikatori prikazani kao simboli
upozoravaju vozača na neku neispravnost
(žaruljice upozorenja) ili potvrđuju uključivanje
nekog sustava (kontrolne žaruljice uključenosti
ili isključenosti). Određene se žaruljice
upozorenja pale na dva načina (neprekidno ili
bljeskanje) i/ili u više boja.
(1)
: obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt.
(2): obratite se mreži CITROËN ili nekoj
stručnoj radionici.
(3) : posjetite mrežu CITROËN ili neku stručnu
radionicu.
1
Ploča s instrumentima

14

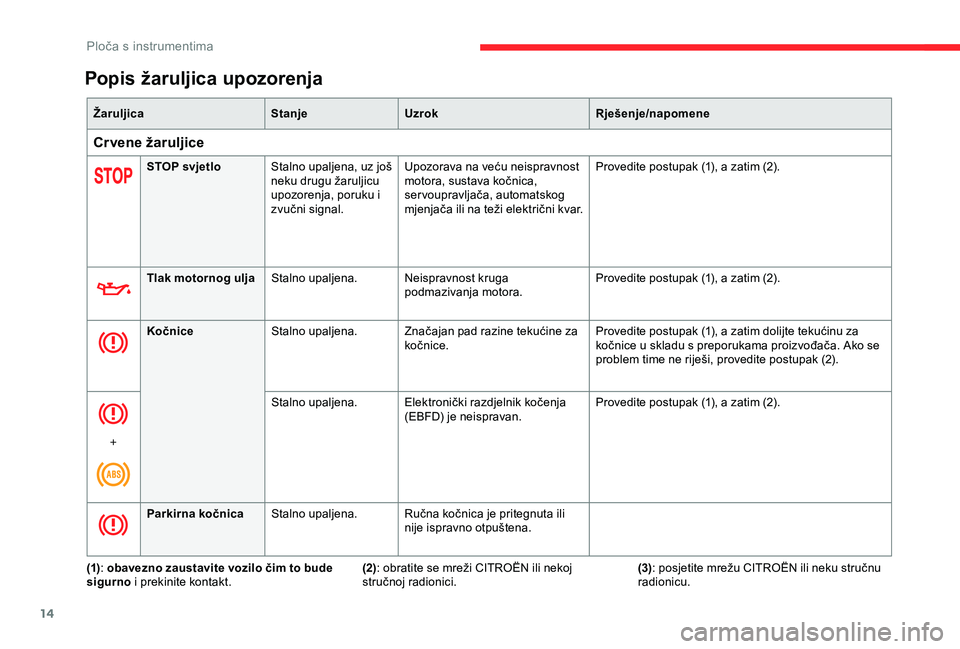

ŽaruljicaStanjeUzrok Rješenje/napomene
Cr vene žaruljice
STOP svjetloStalno upaljena, uz još
neku drugu žaruljicu
upozorenja, poruku i
zvučni signal. Upozorava na veću neispravnost
motora, sustava kočnica,
servoupravljača, automatskog
mjenjača ili na teži električni kvar. Provedite postupak (1), a zatim (2).
Tlak motornog ulja Stalno upaljena. Neispravnost kruga
podmazivanja motora. Provedite postupak (1), a zatim (2).
Kočnice Stalno upaljena. Značajan pad razine tekućine za
kočnice. Provedite postupak (1), a zatim dolijte tekućinu za
kočnice u skladu s preporukama proizvođača. Ako se
problem time ne riješi, provedite postupak (2).
+ Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je neispravan. Provedite postupak (1), a zatim (2).
Parkirna kočnica Stalno upaljena. Ručna kočnica je pritegnuta ili
nije ispravno otpuštena.
(2): obratite se mreži CITROËN ili nekoj
stručnoj radionici.
(1)
: obavezno zaustavite vozilo čim to bude
sigurno i prekinite kontakt. (3)
: posjetite mrežu CITROËN ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Ploča s instrumentima
