2018 TOYOTA HILUX Návod na použití (in Czech)

5777-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
■Světlomet dálkový/tlumený (vozidla s halogenovými světlomety)
Odpojte konektor a vyjměte
gumový kryt.
Uvolněte přídržnou pružinu
žárovky.
Vyjměte žárovku.
Abyste nasadili novou žárovku,
natočte výstupky na žárovce na
vybrání montážního otvoru.
Při nasazování obraťte uvedený postup.
Výměna žárovek
1
2
3
4

5787-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■
Dálkové světlomety (vozidla s LED světlomety)
Při stisknutí uvolňovací pojis-
tky odpojte konektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte
patici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Otočte a zajistěte patici žá-
rovky.
1
2
3
4

5797-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
Nasaďte konektor.
Zakývejte jemně paticí žárovky,
abyste zkontrolovali, že není
uvolněná, zapněte dálkové svět-
lomety a pohledem ověřte, že
otvorem neuniká žádné světlo.
■
Přední obrysová světla/světla pro denní svícení (jsou-li ve vý-
bavě) (vozidla s halogenovými světlomety)
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
5
1
Vozidla bez světel pro denní
svíceníVozidla se světly pro denní
svícení
2
Vozidla bez světel pro denní
svíceníVozidla se světly pro denní
svícení
3

5807-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)■
Přední směrová světla
Vozidla s halogenovými světlomety
Otočte paticí žárovky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
1
2
3

5817-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče

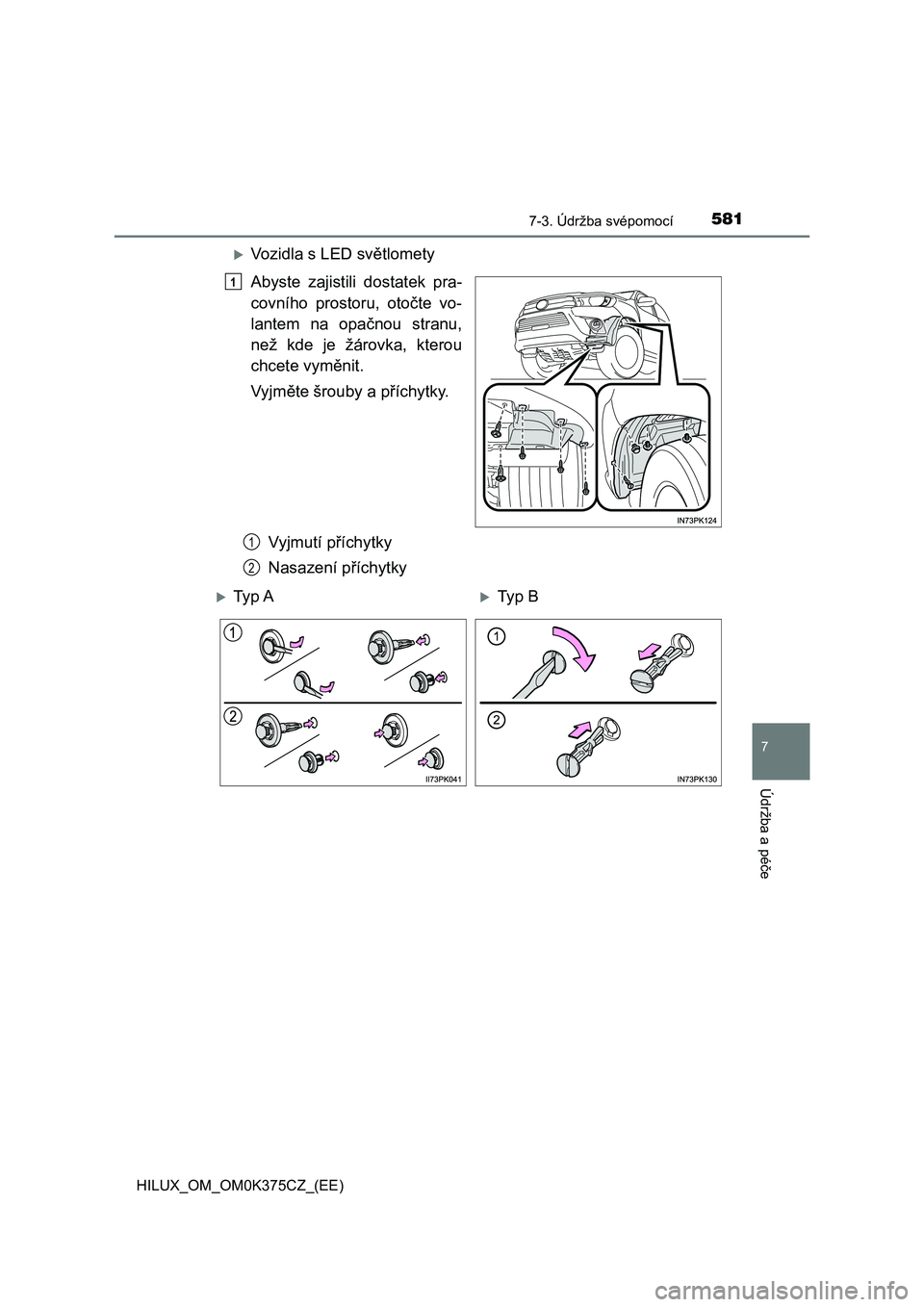

Vozidla s LED světlomety
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5827-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Vyjměte částečně vložku
blatníku a otočte paticí žárov-
ky doleva.
Vyjměte žárovku.
Při nasazování obraťte uvedený postup.
Nárazník
Vložka
blatníku
2
3
4

5837-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
7
Údržba a péče
■Halogenová přední mlhová světla (jsou-li ve výbavě)
Abyste zajistili dostatek pra-
covního prostoru, otočte vo-
lantem na opačnou stranu,
než kde je žárovka, kterou
chcete vyměnit.
Vyjměte šrouby a příchytky.
Vyjmutí příchytky
Nasazení příchytky
1
1
2
Ty p ATy p B

5847-3. Údržba svépomocí
HILUX_OM_OM0K375CZ_(EE)
Částečně odstraňte vložku
blatníku a při stisknutí uvol-
ňovací pojistky odpojte ko-
nektor.
Otočte paticí žárovky doleva.
Vyměňte žárovku a nasaďte pa-
tici žárovky.
Natočte 3 jazýčky na žárovce
proti otvorům a zasuňte ji.
Nárazník
Vložka
blatníku
2
3
4
