2018 TOYOTA CAMRY Manuel du propriétaire (in French)

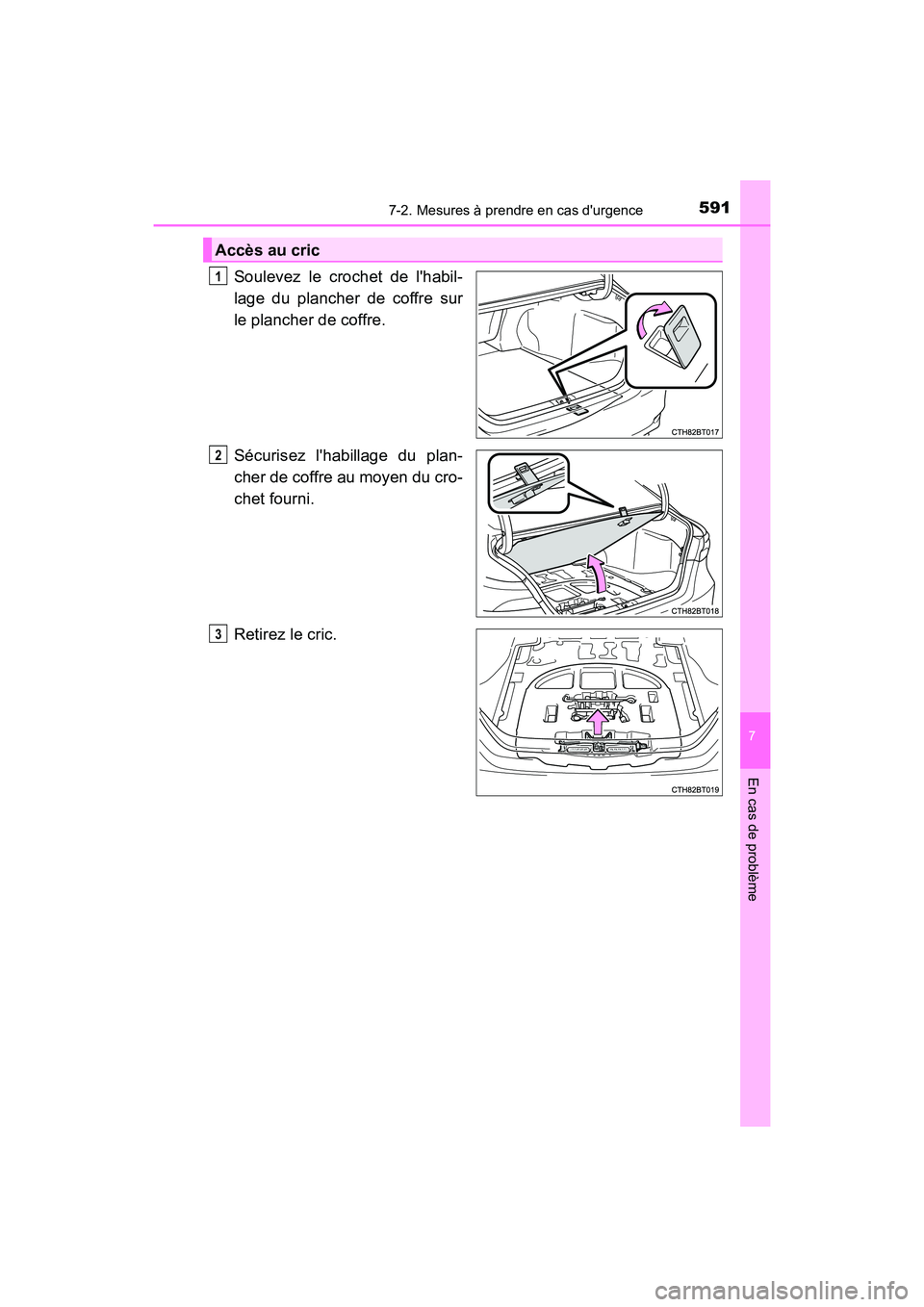

5917-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_D (OM33B95D)
Soulevez le crochet de l'habil-
lage du plancher de coffre sur
le plancher de coffre.
Sécurisez l'habillage du plan-
cher de coffre au moyen du cro-
chet fourni.
Retirez le cric.
Accès au cric
1
2
3

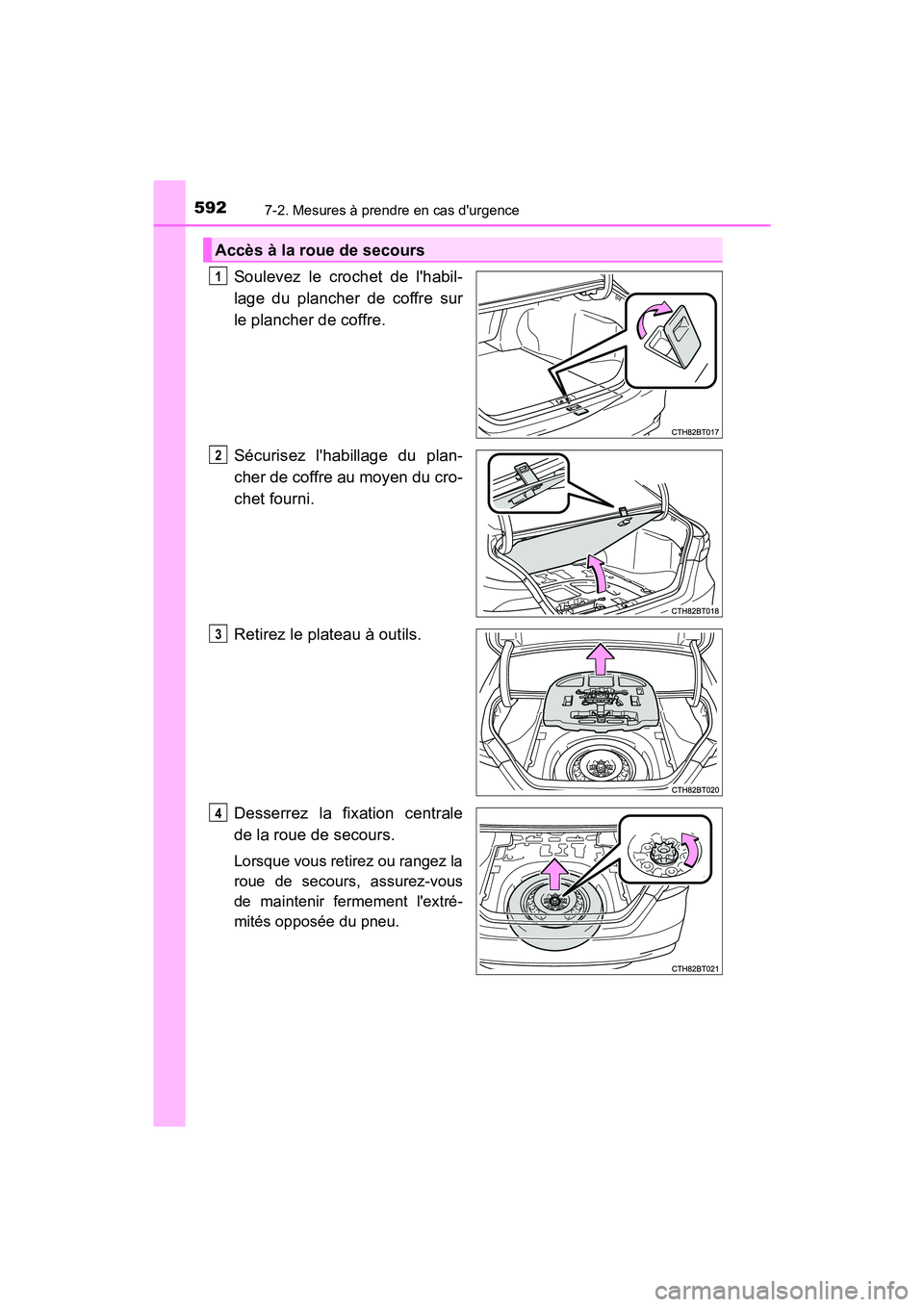

5927-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33B95D)
Soulevez le crochet de l'habil-
lage du plancher de coffre sur
le plancher de coffre.
Sécurisez l'habillage du plan-
cher de coffre au moyen du cro-
chet fourni.
Retirez le plateau à outils.
Desserrez la fixation centrale
de la roue de secours.
Lorsque vous retirez ou rangez la
roue de secours, assurez-vous
de maintenir fermement l'extré-
mités opposée du pneu.
Accès à la roue de secours
1
2
3
4

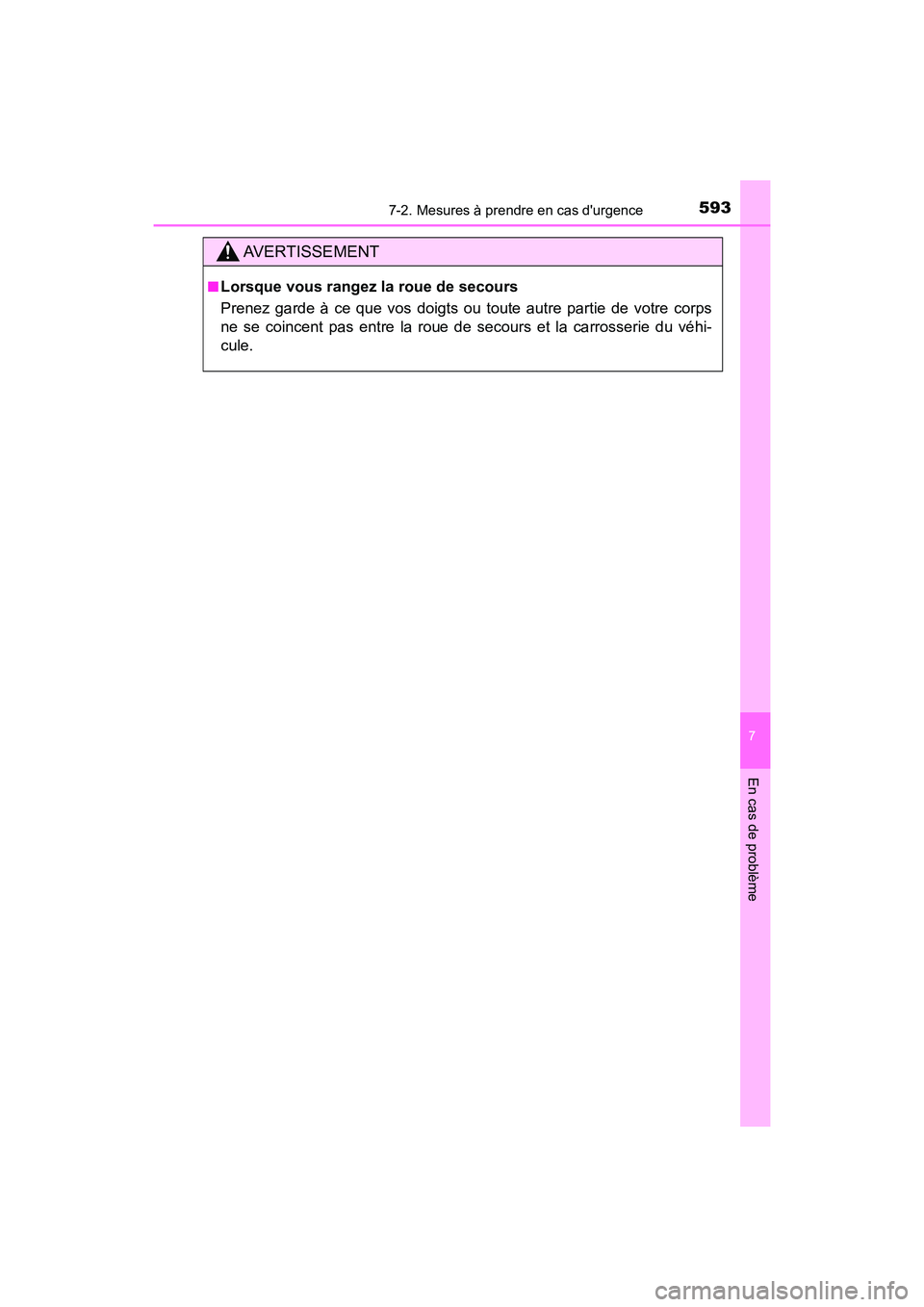

5937-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_D (OM33B95D)
AVERTISSEMENT
■Lorsque vous rangez la roue de secours
Prenez garde à ce que vos doigts ou toute autre partie de votre corps
ne se coincent pas entre la roue de secours et la carrosserie du véhi-
cule.

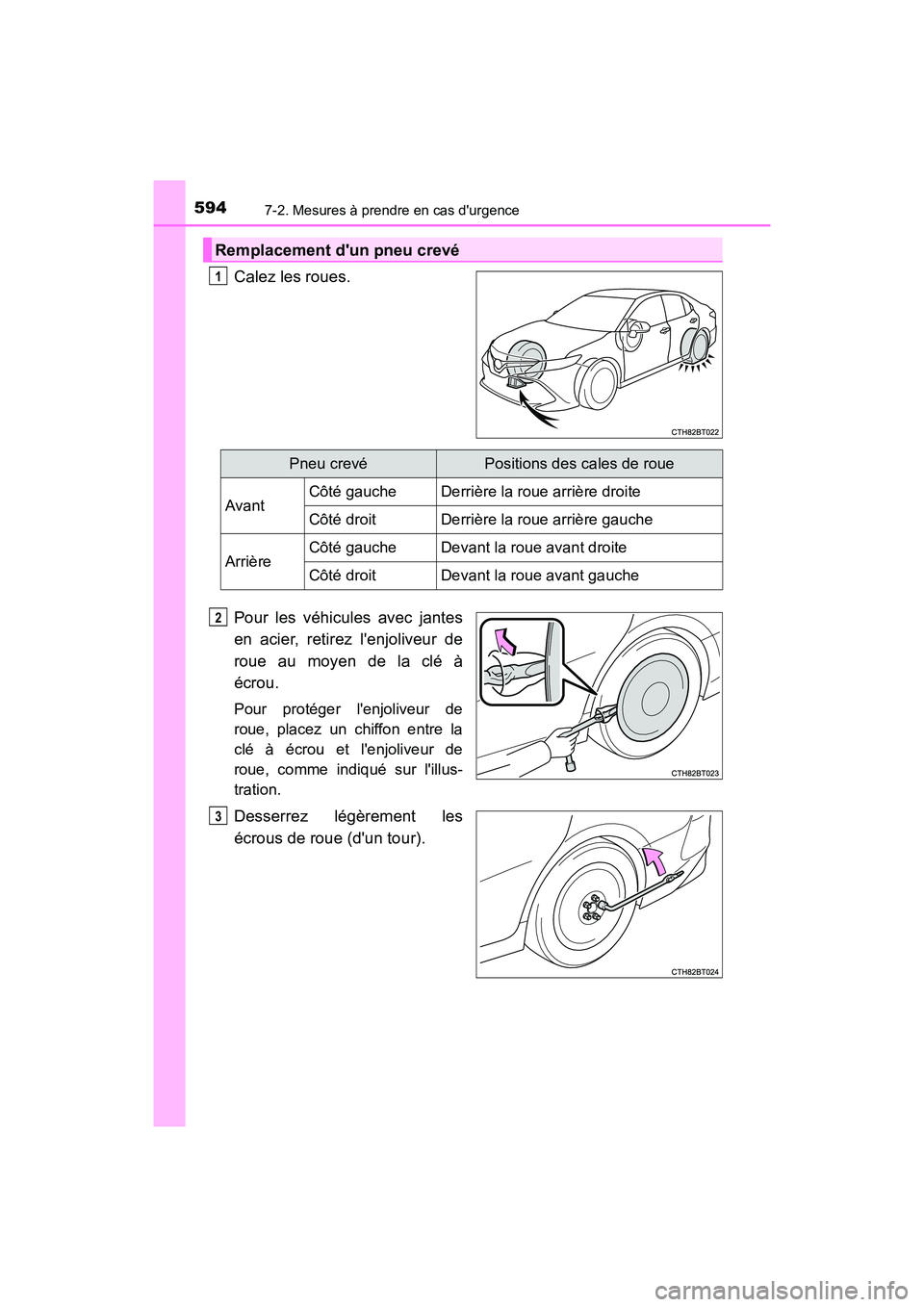

5947-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33B95D)
Calez les roues.
Pour les véhicules avec jantes
en acier, retirez l'enjoliveur de
roue au moyen de la clé à
écrou.
Pour protéger l'enjoliveur de
roue, placez un chiffon entre la
clé à écrou et l'enjoliveur de
roue, comme indiqué sur l'illus-
tration.
Desserrez légèrement les
écrous de roue (d'un tour).
Remplacement d'un pneu crevé
1
Pneu crevéPositions des cales de roue
AvantCôté gaucheDerrière la roue arrière droite
Côté droitDerrière la roue arrière gauche
ArrièreCôté gaucheDevant la roue avant droite
Côté droitDevant la roue avant gauche
2
3

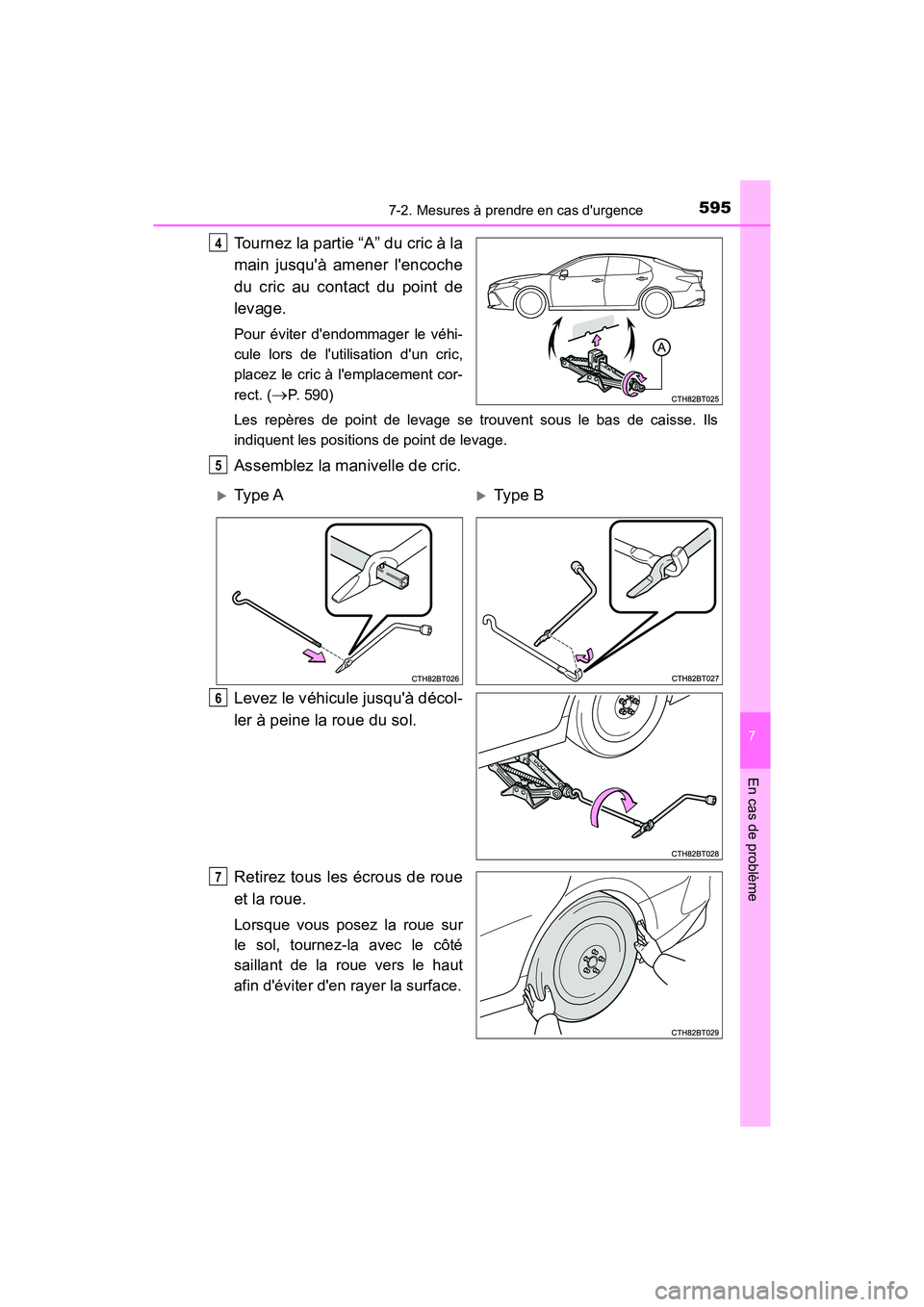

5957-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_D (OM33B95D)
Tournez la partie “A” du cric à la
main jusqu'à amener l'encoche
du cric au contact du point de
levage.
Pour éviter d'endommager le véhi-
cule lors de l'utilisation d'un cric,
placez le cric à l'emplacement cor-
rect. (P. 590)
Les repères de point de levage se trouvent sous le bas de caisse. Ils
indiquent les positions de point de levage.
Assemblez la manivelle de cric.
Levez le véhicule jusqu'à décol-
ler à peine la roue du sol.
Retirez tous les écrous de roue
et la roue.
Lorsque vous posez la roue sur
le sol, tournez-la avec le côté
saillant de la roue vers le haut
afin d'éviter d'en rayer la surface.
4
5
Type ATy p e B
6
7

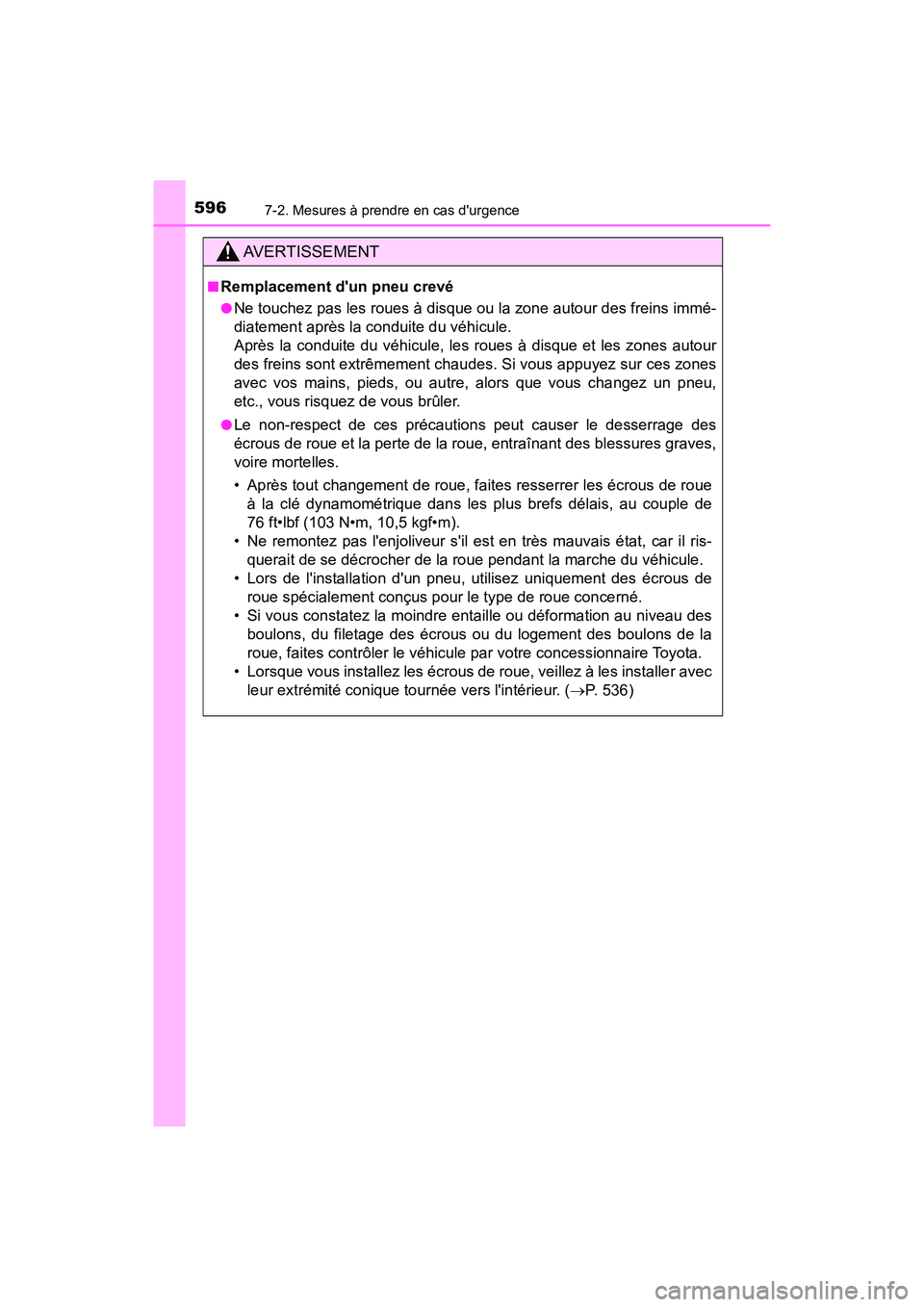

5967-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33B95D)
AVERTISSEMENT
■Remplacement d'un pneu crevé
●Ne touchez pas les roues à disque ou la zone autour des freins immé-
diatement après la conduite du véhicule.
Après la conduite du véhicule, les roues à disque et les zones autour
des freins sont extrêmement chaudes. Si vous appuyez sur ces zones
avec vos mains, pieds, ou autre, alors que vous changez un pneu,
etc., vous risquez de vous brûler.
●Le non-respect de ces précautions peut causer le desserrage des
écrous de roue et la perte de la roue, entraînant des blessures graves,
voire mortelles.
• Après tout changement de roue, faites resserrer les écrous de roue
à la clé dynamométrique dans les plus brefs délais, au couple de
76 ft•lbf (103 N•m, 10,5 kgf•m).
• Ne remontez pas l'enjoliveur s'il est en très mauvais état, car il ris-
querait de se décrocher de la roue pendant la marche du véhicule.
• Lors de l'installation d'un pneu, utilisez uniquement des écrous de
roue spécialement conçus pour le type de roue concerné.
• Si vous constatez la moindre entaille ou déformation au niveau des
boulons, du filetage des écrous ou du logement des boulons de la
roue, faites contrôler le véhicule par votre concessionnaire Toyota.
• Lorsque vous installez les écrous de roue, veillez à les installer avec
leur extrémité conique tournée vers l'intérieur. ( P. 536)

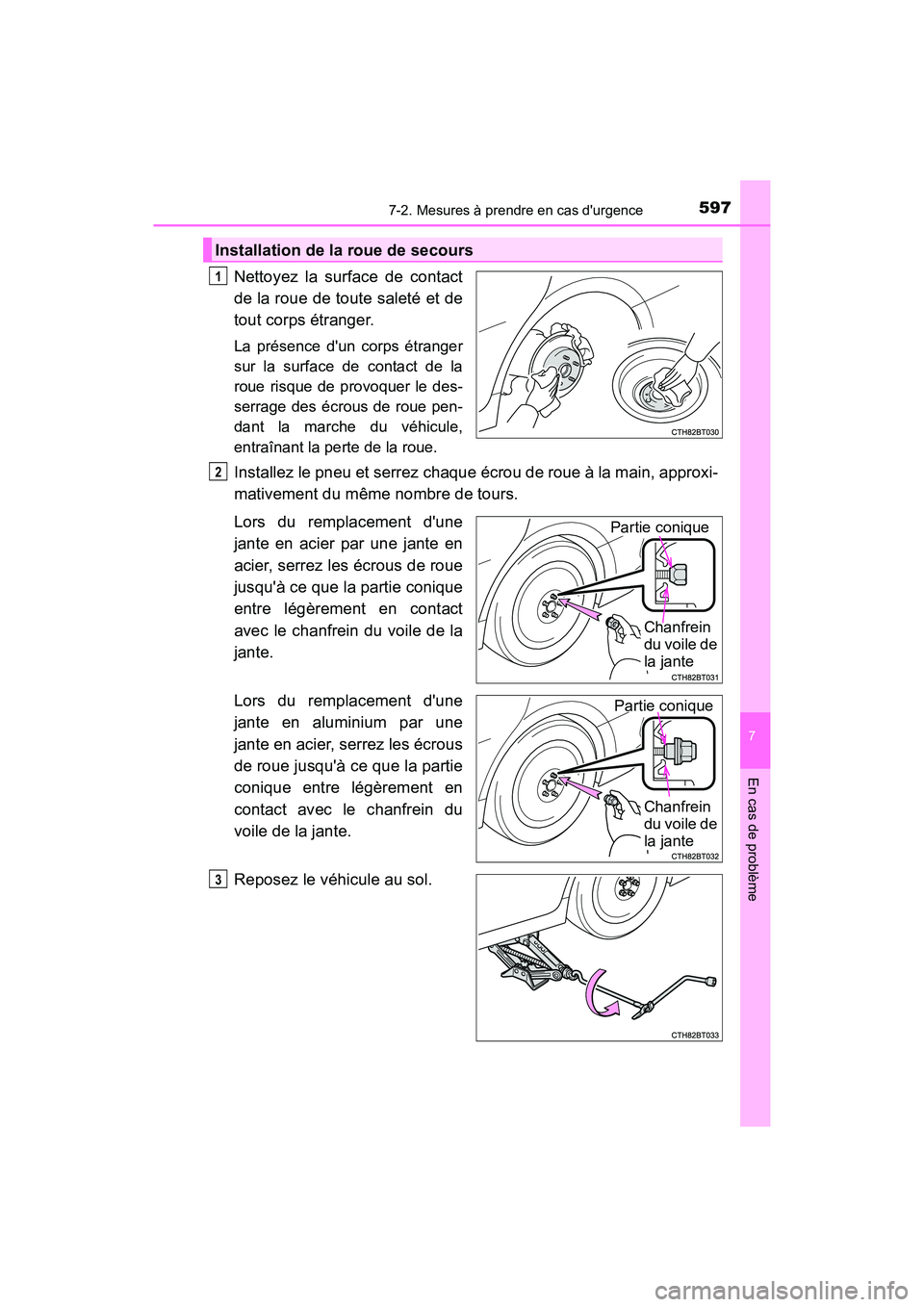

5977-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_D (OM33B95D)
Nettoyez la surface de contact
de la roue de toute saleté et de
tout corps étranger.
La présence d'un corps étranger
sur la surface de contact de la
roue risque de provoquer le des-
serrage des écrous de roue pen-
dant la marche du véhicule,
entraînant la perte de la roue.
Installez le pneu et serrez chaque écrou de roue à la main, approxi-
mativement du même nombre de tours.
Lors du remplacement d'une
jante en acier par une jante en
acier, serrez les écrous de roue
jusqu'à ce que la partie conique
entre légèrement en contact
avec le chanfrein du voile de la
jante.
Lors du remplacement d'une
jante en aluminium par une
jante en acier, serrez les écrous
de roue jusqu'à ce que la partie
conique entre légèrement en
contact avec le chanfrein du
voile de la jante.
Reposez le véhicule au sol.
Installation de la roue de secours
1
2
Partie conique
Chanfrein
du voile de
la jante
Partie conique
Chanfrein
du voile de
la jante
3

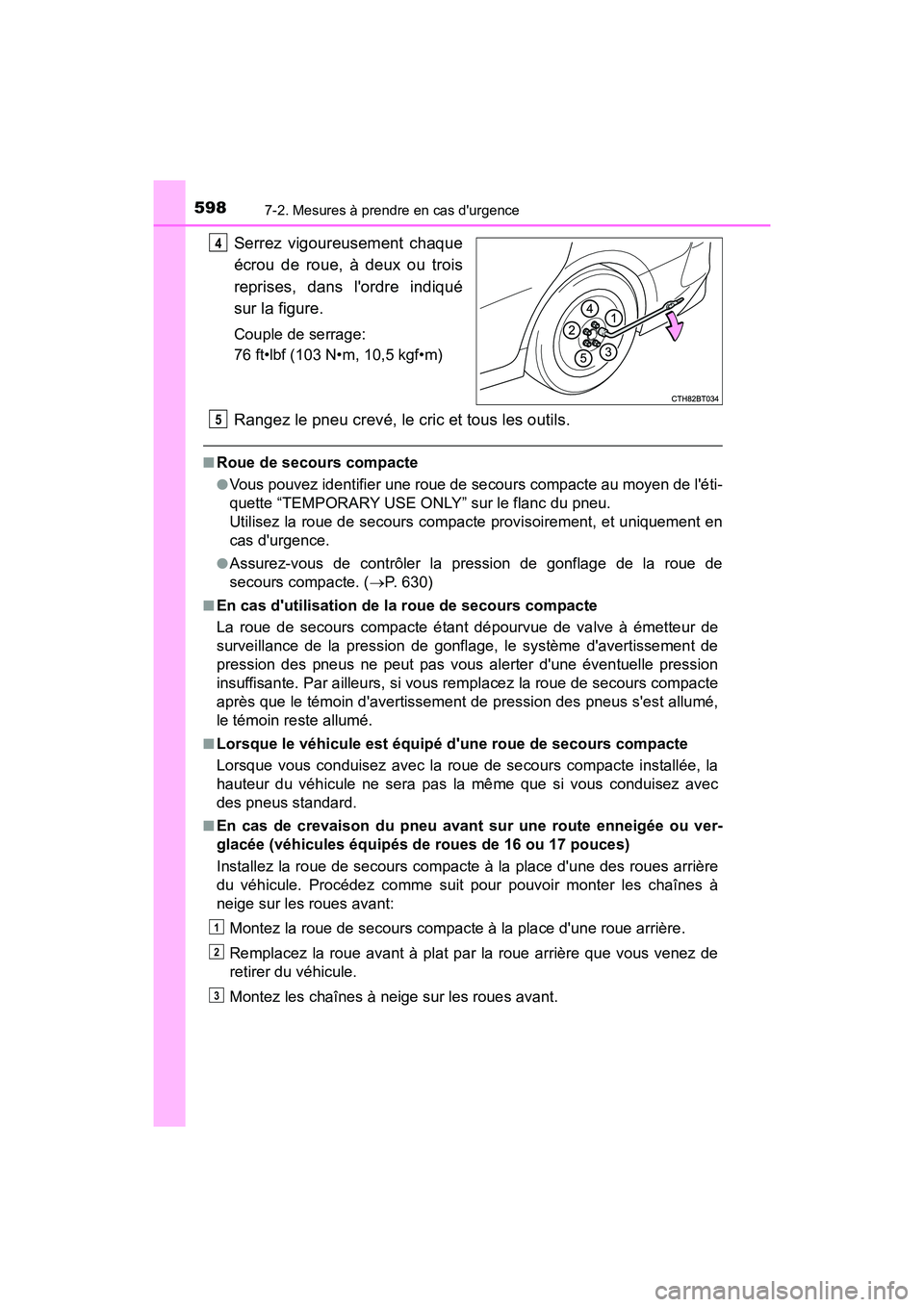

5987-2. Mesures à prendre en cas d'urgence
CAMRY_D (OM33B95D)
Serrez vigoureusement chaque
écrou de roue, à deux ou trois
reprises, dans l'ordre indiqué
sur la figure.
Couple de serrage:
76 ft•lbf (103 N•m, 10,5 kgf•m)
Rangez le pneu crevé, le cric et tous les outils.
■Roue de secours compacte
●Vous pouvez identifier une roue de secours compacte au moyen de l'éti-
quette “TEMPORARY USE ONLY” sur le flanc du pneu.
Utilisez la roue de secours compacte provisoirement, et uniquement en
cas d'urgence.
●Assurez-vous de contrôler la pression de gonflage de la roue de
secours compacte. ( P. 630)
■En cas d'utilisation de la roue de secours compacte
La roue de secours compacte étant dépourvue de valve à émetteur de
surveillance de la pression de gonflage, le système d'avertissement de
pression des pneus ne peut pas vous alerter d'une éventuelle pression
insuffisante. Par ailleurs, si vous remplacez la roue de secours compacte
après que le témoin d'avertissement de pression des pneus s'est allumé,
le témoin reste allumé.
■Lorsque le véhicule est équipé d'une roue de secours compacte
Lorsque vous conduisez avec la roue de secours compacte installée, la
hauteur du véhicule ne sera pas la même que si vous conduisez avec
des pneus standard.
■En cas de crevaison du pneu avant sur une route enneigée ou ver-
glacée (véhicules équipés de roues de 16 ou 17 pouces)
Installez la roue de secours compacte à la place d'une des roues arrière
du véhicule. Procédez comme suit pour pouvoir monter les chaînes à
neige sur les roues avant:
Montez la roue de secours compacte à la place d'une roue arrière.
Remplacez la roue avant à plat par la roue arrière que vous venez de
retirer du véhicule.
Montez les chaînes à neige sur les roues avant.
4
5
1
2
3
