5436-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)

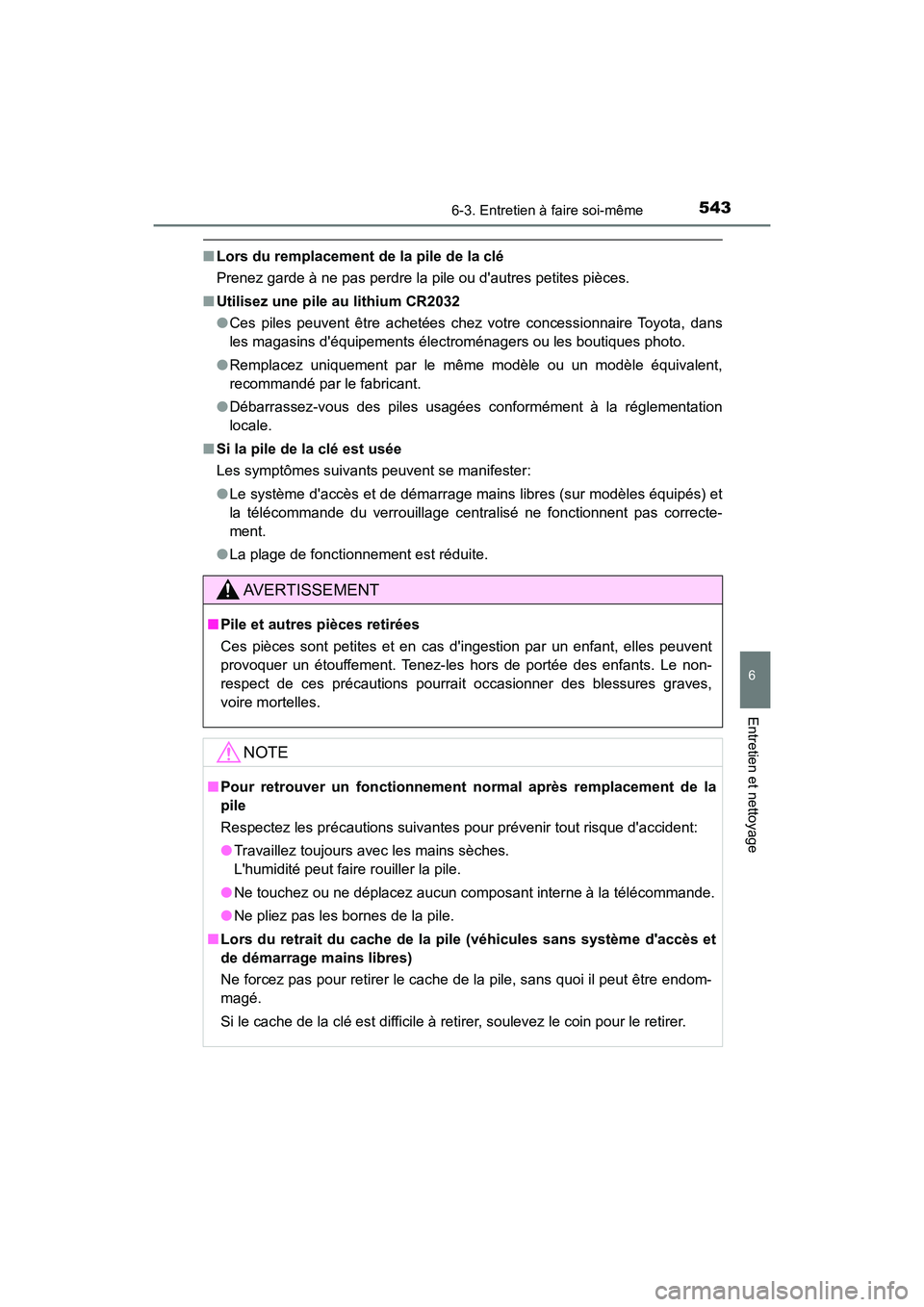

■Lors du remplacement de la pile de la clé
Prenez garde à ne pas perdre la pile ou d'autres petites pièces.
■ Utilisez une pile au lithium CR2032
● Ces piles peuvent être achetées chez votre concessionnaire Toyota, dans
les magasins d'équipements électroménagers ou les boutiques photo.
● Remplacez uniquement par le même modèle ou un modèle équivalent,
recommandé par le fabricant.
● Débarrassez-vous des piles usagées conformément à la réglementation
locale.
■ Si la pile de la clé est usée
Les symptômes suivants peuvent se manifester:
● Le système d'accès et de démarrage mains libres (sur modèles équipés) et
la télécommande du verrouillage centralisé ne fonctionnent pas correcte-
ment.
● La plage de fonctionnement est réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et en cas d'ingestion par un enfant, elles peuvent
provoquer un étouffement. Tenez-les hors de portée des enfants. Le non-
respect de ces précautions pourrait occasionner des blessures graves,
voire mortelles.
NOTE
■ Pour retrouver un fonctionnement normal après remplacement de la
pile
Respectez les précautions suivantes pour prévenir tout risque d'accident:
● Travaillez toujours avec les mains sèches.
L'humidité peut faire rouiller la pile.
● Ne touchez ou ne déplacez aucun composant interne à la télécommande.
● Ne pliez pas les bornes de la pile.
■ Lors du retrait du cache de la pile (véhicules sans système d'accès et
de démarrage mains libres)
Ne forcez pas pour retirer le cache de la pile, sans quoi il peut être endom-
magé.
Si le cache de la clé est difficile à retirer, soulevez le coin pour le retirer.

5446-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)

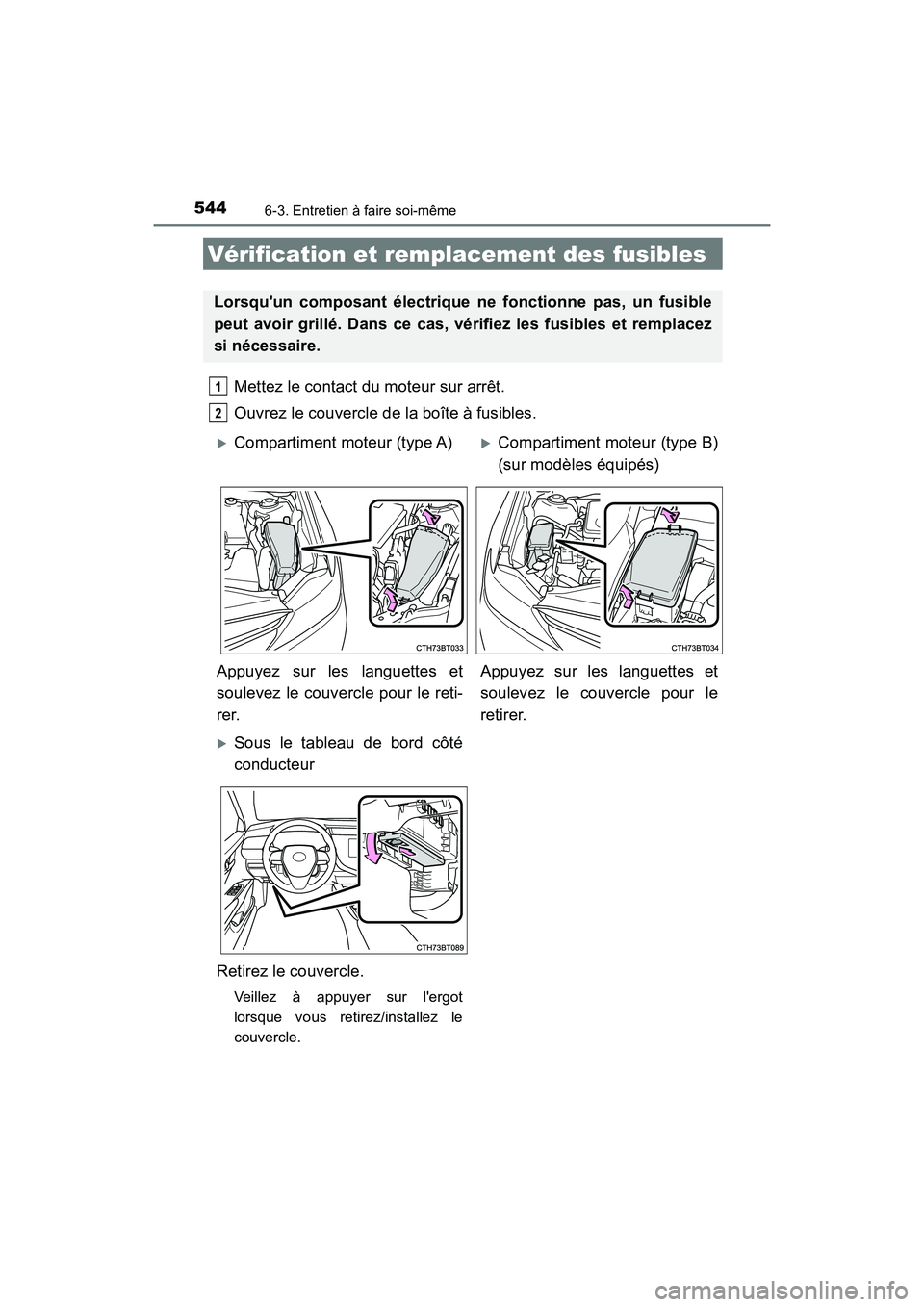

Mettez le contact du moteur sur arrêt.
Ouvrez le couvercle de la boîte à fusibles.
Vérification et remplacement des fusibles
Lorsqu'un composant électrique ne fonctionne pas, un fusible
peut avoir grillé. Dans ce cas, vérifiez les fusibles et remplacez
si nécessaire.
1
2
Compartiment moteur (type A)Compartiment moteur (type B)
(sur modèles équipés)
Appuyez sur les languettes et
soulevez le couvercle pour le reti-
rer.
Appuyez sur les languettes et
soulevez le couvercle pour le
retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot
lorsque vous retirez/installez le
couvercle.

5456-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)

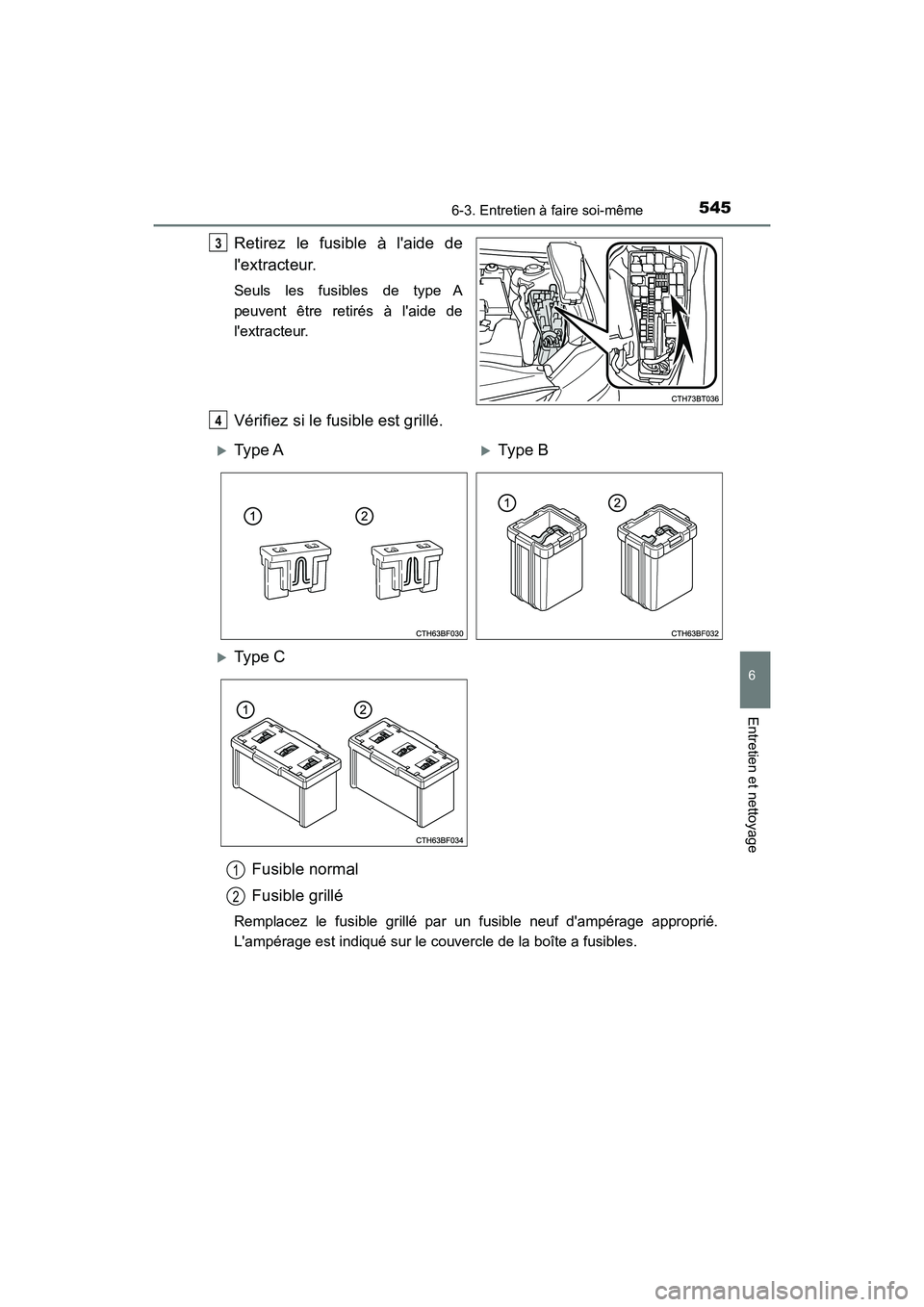

Retirez le fusible à l'aide de
l'extracteur.
Seuls les fusibles de type A
peuvent être retirés à l'aide de
l'extracteur.
Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d'ampérage approprié.
L'ampérage est indiqué sur le couvercle de la boîte a fusibles.
3
4
Type ATy pe B
Type C
1
2

5466-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
■Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 547)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites élucider et éliminer la c ause de la surcharge électrique par votre
concessionnaire Toyota dès que possible.

5476-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)

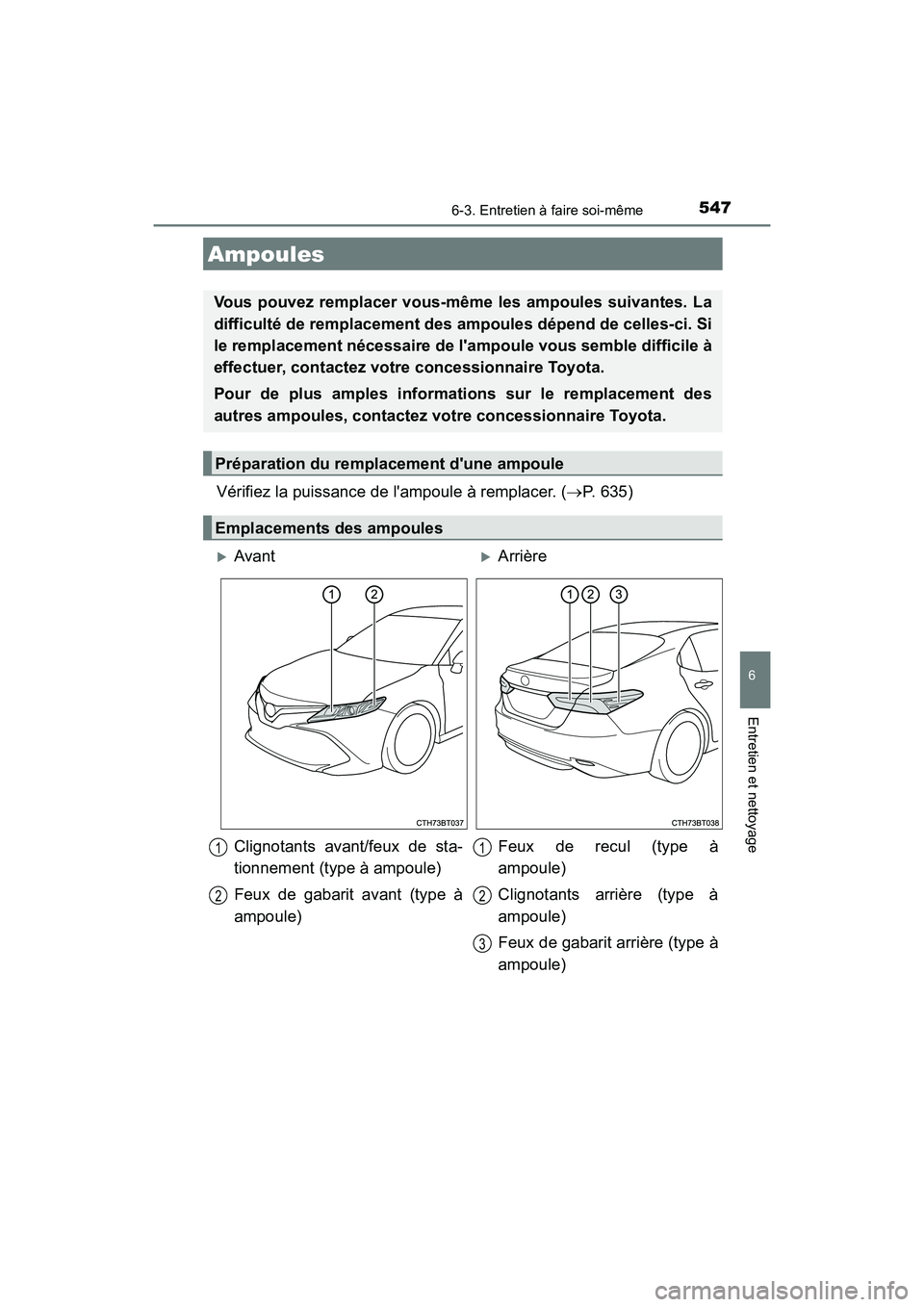

Vérifiez la puissance de l'ampoule à remplacer. (P. 635)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci. Si
le remplacement nécessaire de l'ampoule vous semble difficile à
effectuer, contactez votre concessionnaire Toyota.
Pour de plus amples informations sur le remplacement des
autres ampoules, contactez votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule
Emplacements des ampoules
AvantArrière
Clignotants avant/feux de sta-
tionnement (type à ampoule)
Feux de gabarit avant (type à
ampoule)
Feux de recul (type à
ampoule)
Clignotants arrière (type à
ampoule)
Feux de gabarit arrière (type à
ampoule)
1
2
1
2
3

5486-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)
■Clignotants avant/feux de stationnement (type à ampoule)
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Installez une ampoule neuve
puis installez le culot de
l'ampoule dans l'éclairage en
l'insérant et en le tournant
dans le sens des aiguilles
d'une montre.
Remplacement des ampoules
1
2
3

5496-3. Entretien à faire soi-même
6
Entretien et nettoyage
CAMRY_D (OM33B95D)

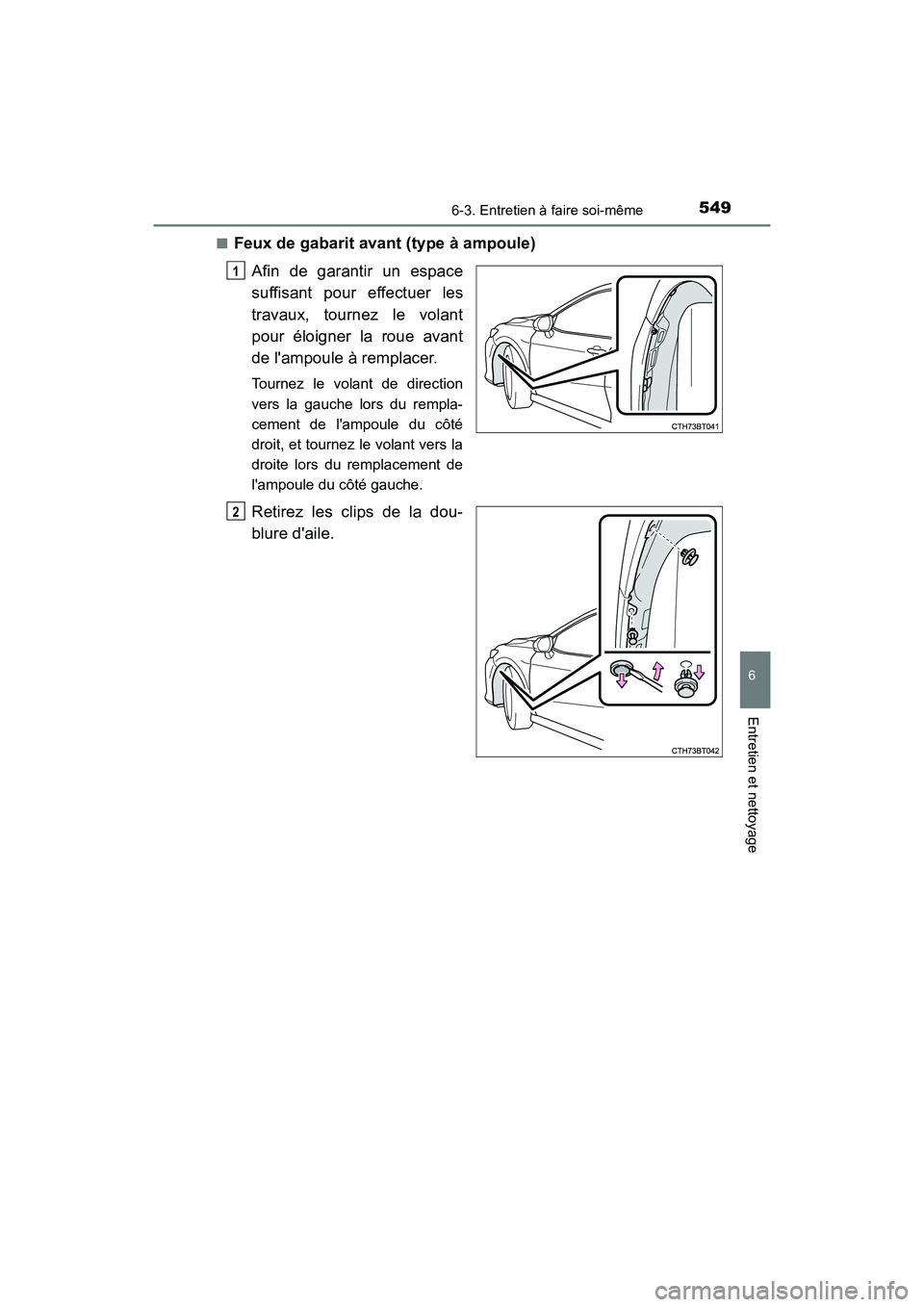

■Feux de gabarit avant (type à ampoule)
Afin de garantir un espace
suffisant pour effectuer les
travaux, tournez le volant
pour éloigner la roue avant
de l'ampoule à remplacer.
Tournez le volant de direction
vers la gauche lors du rempla-
cement de l'ampoule du côté
droit, et tournez le volant vers la
droite lors du remplacement de
l'ampoule du côté gauche.
Retirez les clips de la dou-
blure d'aile.
1
2

5506-3. Entretien à faire soi-même
CAMRY_D (OM33B95D)

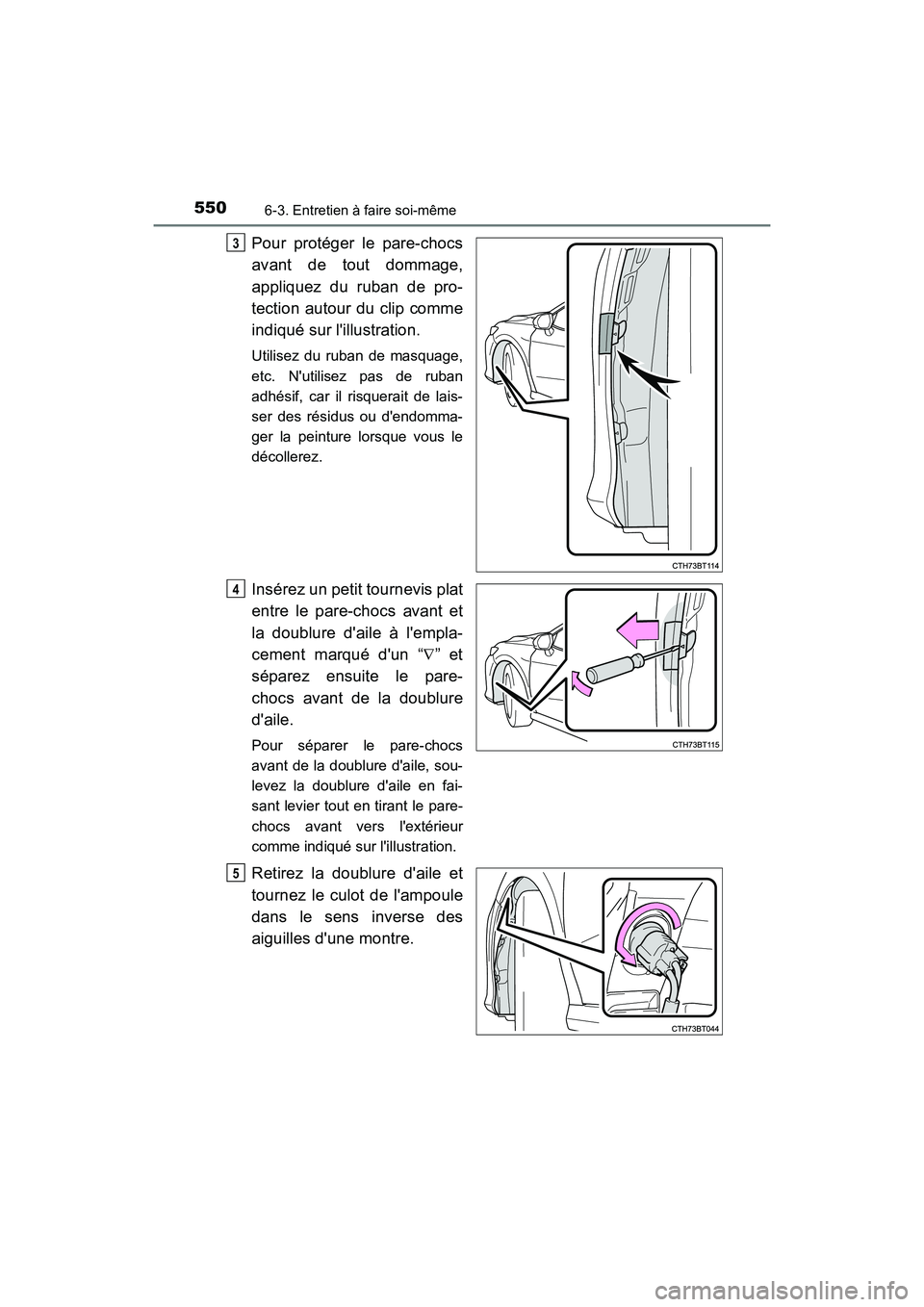

Pour protéger le pare-chocs
avant de tout dommage,
appliquez du ruban de pro-
tection autour du clip comme
indiqué sur l'illustration.
Utilisez du ruban de masquage,
etc. N'utilisez pas de ruban
adhésif, car il risquerait de lais-
ser des résidus ou d'endomma-
ger la peinture lorsque vous le
décollerez.
Insérez un petit tournevis plat
entre le pare-chocs avant et
la doublure d'aile à l'empla-
cement marqué d'un “ ” et
séparez ensuite le pare-
chocs avant de la doublure
d'aile.
Pour séparer le pare-chocs
avant de la doublure d'aile, sou-
levez la doublure d'aile en fai-
sant levier tout en tirant le pare-
chocs avant vers l'extérieur
comme indiqué sur l'illustration.
Retirez la doublure d'aile et
tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
3
4
5
