2018 TOYOTA CAMRY Manuel du propriétaire (in French)

87

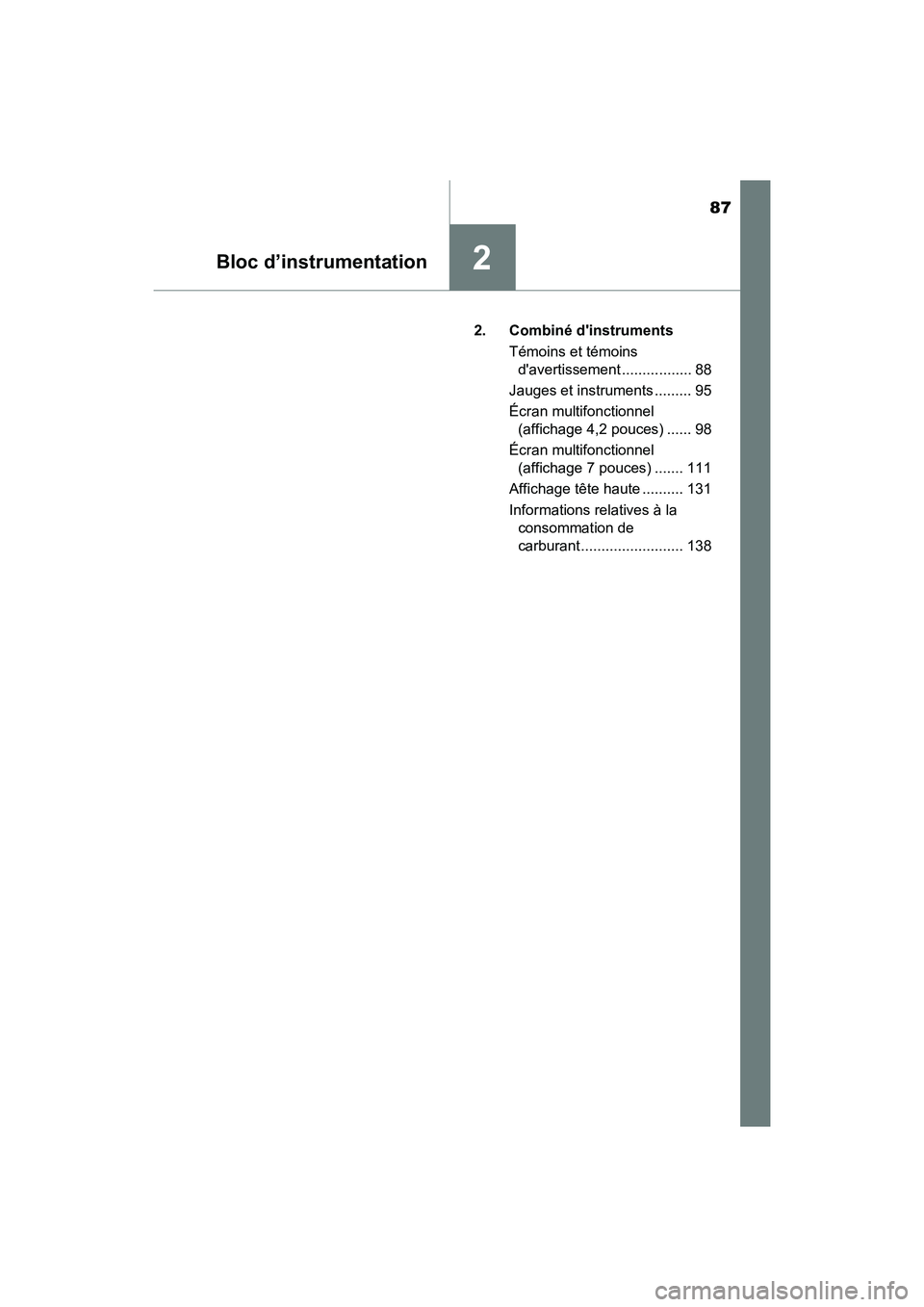

Bloc d’instrumentation2
CAMRY_D (OM33B95D)
2. Combiné d'instruments
Témoins et témoins
d'avertissement ................. 88
Jauges et instruments ......... 95
Écran multifonctionnel
(affichage 4,2 pouces) ...... 98
Écran multifonctionnel
(affichage 7 pouces) ....... 111
Affichage tête haute .......... 131
Informations relatives à la
consommation de
carburant ......................... 138

88
CAMRY_D (OM33B95D)
2. Combiné d'instruments
Affichage 4,2 pouces
Affichage 7 pouces
Les unités utilisées par les instruments et certains témoins peuvent varier
en fonction de la région cible.

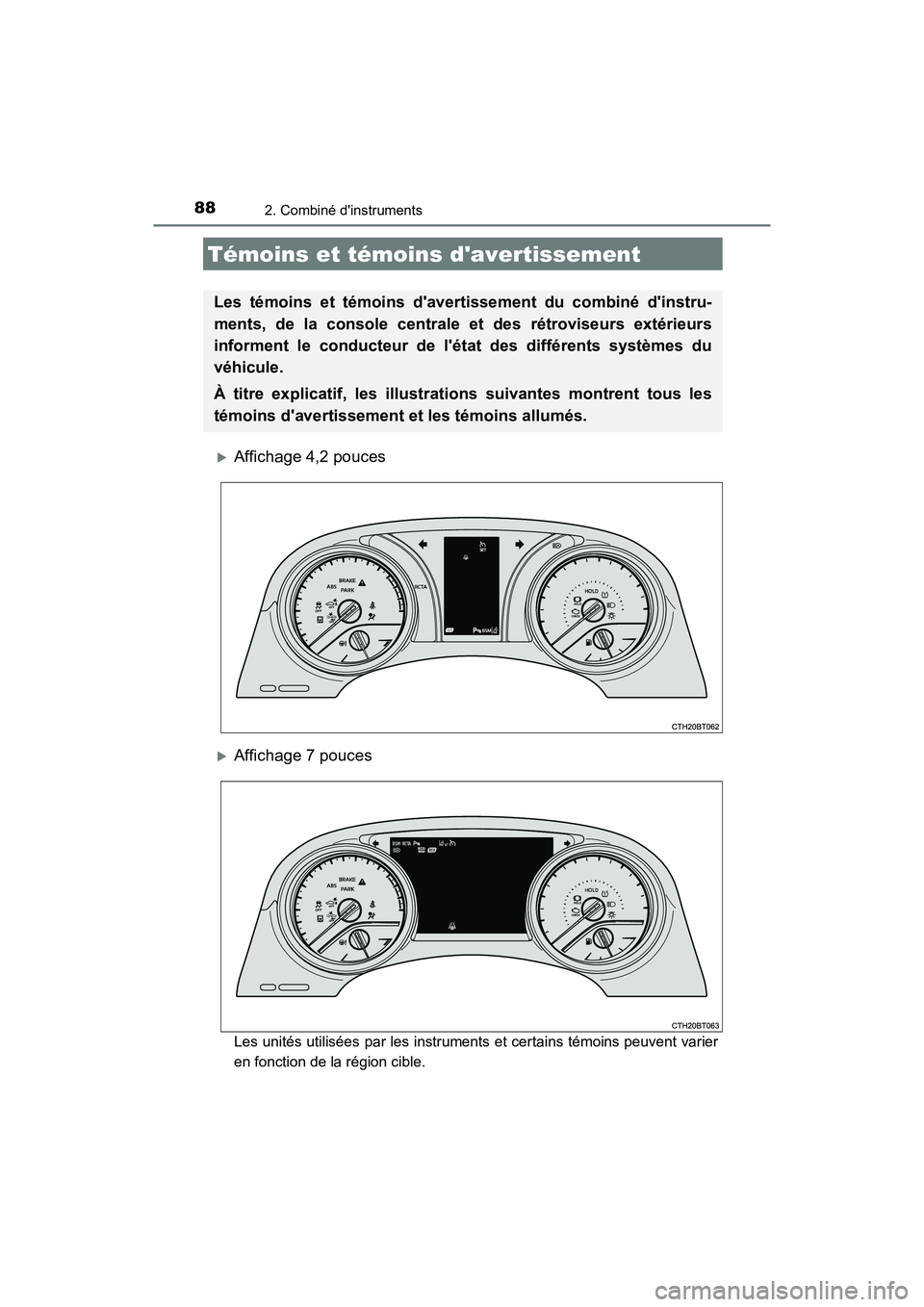

Témoins et témoins d'avertissement
Les témoins et témoins d'avertissement du combiné d'instru-
ments, de la console centrale et des rétroviseurs extérieurs
informent le conducteur de l'état des différents systèmes du
véhicule.
À titre explicatif, les illustrations suivantes montrent tous les
témoins d'avertissement et les témoins allumés.

892. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

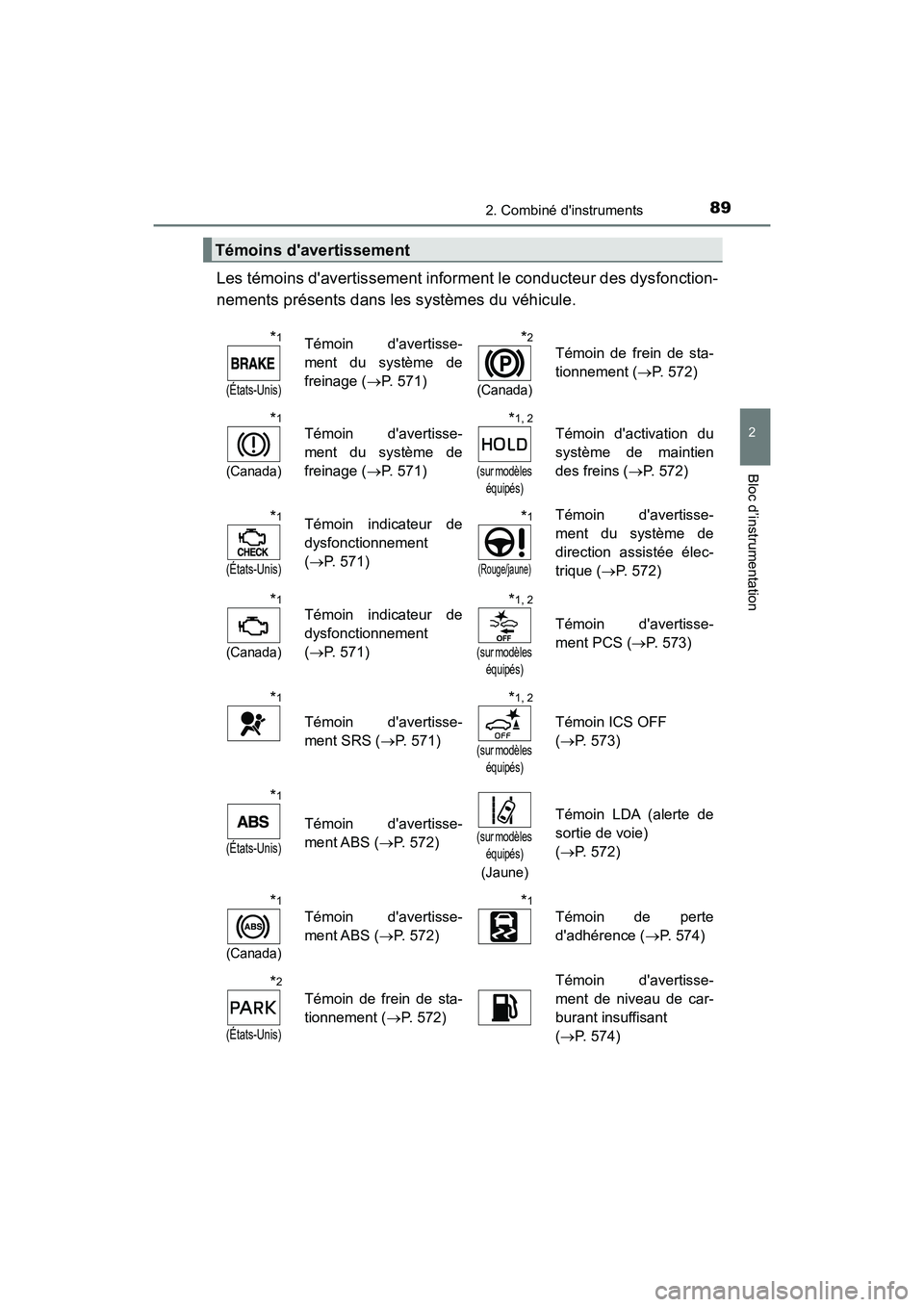

Les témoins d'avertissement informent le conducteur des dysfonction-
nements présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(États-Unis)
Témoin d'avertisse-
ment du système de
freinage ( P. 571)
*2
(Canada)
Témoin de frein de sta-
tionnement ( P. 572)
*1
(Canada)
Témoin d'avertisse-
ment du système de
freinage ( P. 571)
*1, 2
(sur modèles
équipés)
Témoin d'activation du
système de maintien
des freins ( P. 572)
*1
(États-Unis)
Témoin indicateur de
dysfonctionnement
( P. 571)
*1
(Rouge/jaune)
Témoin d'avertisse-
ment du système de
direction assistée élec-
trique ( P. 572)
*1
(Canada)
Témoin indicateur de
dysfonctionnement
( P. 571)
*1, 2
(sur modèles
équipés)
Témoin d'avertisse-
ment PCS ( P. 573)
*1
Témoin d'avertisse-
ment SRS ( P. 571)
*1, 2
(sur modèles
équipés)
Témoin ICS OFF
( P. 573)
*1
(États-Unis)
Témoin d'avertisse-
ment ABS ( P. 572)(sur modèles
équipés)
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 572)
*1
(Canada)
Témoin d'avertisse-
ment ABS ( P. 572)
*1
Témoin de perte
d'adhérence ( P. 574)
*2
(États-Unis)
Témoin de frein de sta-
tionnement ( P. 572)
Témoin d'avertisse-
ment de niveau de car-
burant insuffisant
( P. 574)

902. Combiné d'instruments
CAMRY_D (OM33B95D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” (véhicules sans système d'accès et de démarrage mains libres)
ou en mode IGNITION ON (véhicules avec système d'accès et de démar-
rage mains libres) afin d'indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin clignote pour indiquer un dysfonctionnement.
*3: Ce témoin s'allume sur la console centrale.
Témoin de rappel de
ceinture de sécurité du
conducteur et du passa-
ger avant ( P. 574)
*1Témoin d'avertisse-
ment principal
( P. 575)
*3
(Type A)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 574)
*1Témoin d'avertisse-
ment de pression des
pneus ( P. 575)
*3
(Type B)
Témoins de rappel de
ceinture de sécurité des
passagers arrière
( P. 574)

912. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)

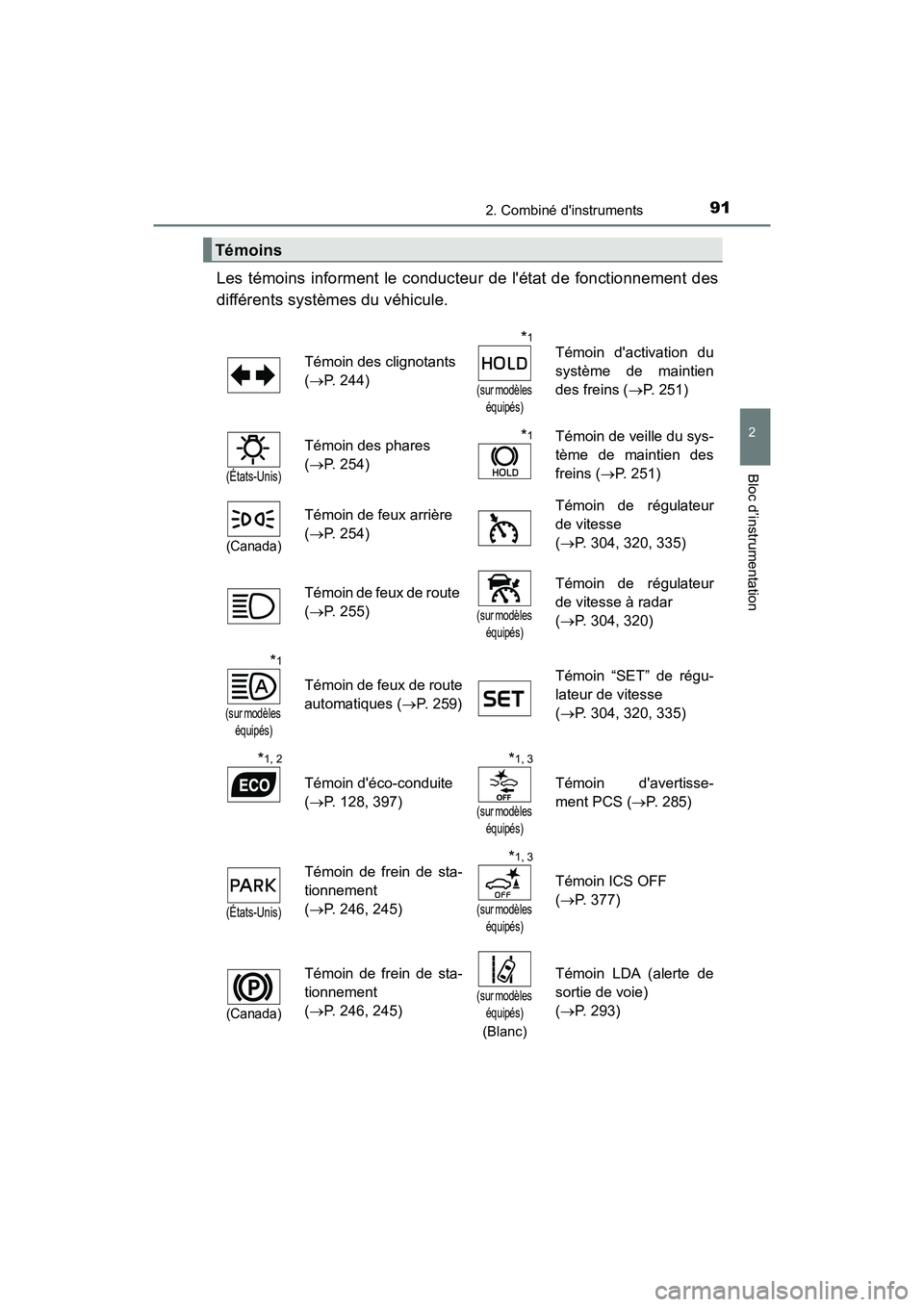

Les témoins informent le conducteur de l'état de fonctionnement des
différents systèmes du véhicule.
Témoins
Témoin des clignotants
( P. 244)
*1
(sur modèles
équipés)
Témoin d'activation du
système de maintien
des freins ( P. 251)
(États-Unis)
Témoin des phares
( P. 254)
*1Témoin de veille du sys-
tème de maintien des
freins ( P. 251)
(Canada)
Témoin de feux arrière
( P. 254)
Témoin de régulateur
de vitesse
( P. 304, 320, 335)
Témoin de feux de route
( P. 255)(sur modèles
équipés)
Témoin de régulateur
de vitesse à radar
( P. 304, 320)
*1
(sur modèles
équipés)
Témoin de feux de route
automatiques ( P. 259)
Témoin “SET” de régu-
lateur de vitesse
( P. 304, 320, 335)
*1, 2
Témoin d'éco-conduite
( P. 128, 397)
*1, 3
(sur modèles
équipés)
Témoin d'avertisse-
ment PCS ( P. 285)
(États-Unis)
Témoin de frein de sta-
tionnement
( P. 246, 245)
*1, 3
(sur modèles
équipés)
Témoin ICS OFF
( P. 377)
(Canada)
Témoin de frein de sta-
tionnement
( P. 246, 245)(sur modèles
équipés)
(Blanc)
Témoin LDA (alerte de
sortie de voie)
( P. 293)

922. Combiné d'instruments
CAMRY_D (OM33B95D)

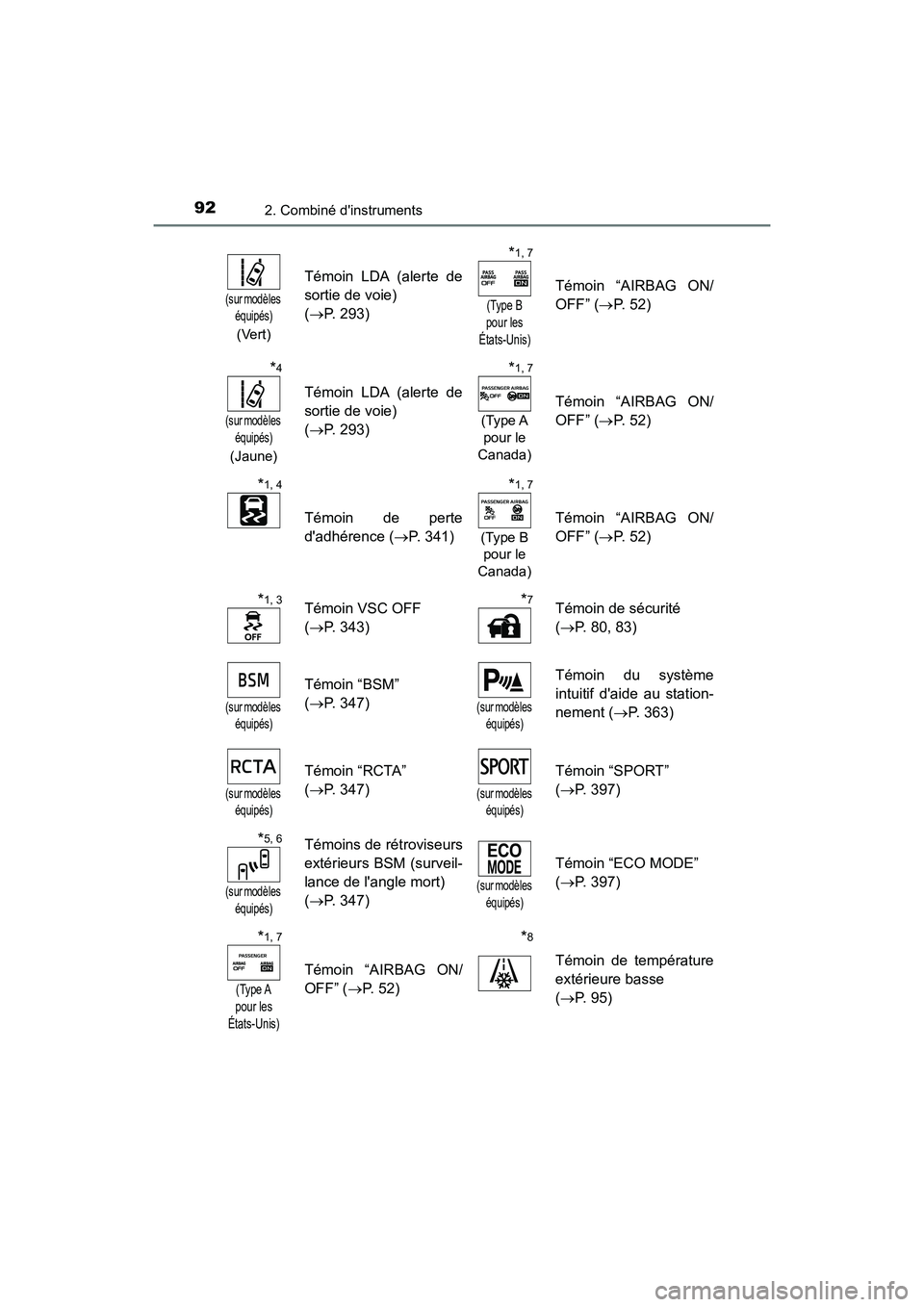

(sur modèles
équipés)
(Vert)
Témoin LDA (alerte de
sortie de voie)
( P. 293)
*1, 7
(Type B
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*4
(sur modèles
équipés)
(Jaune)
Témoin LDA (alerte de
sortie de voie)
( P. 293)
*1, 7
(Type A
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*1, 4
Témoin de perte
d'adhérence ( P. 341)
*1, 7
(Type B
pour le
Canada)
Témoin “AIRBAG ON/
OFF” ( P. 5 2 )
*1, 3Témoin VSC OFF
( P. 343)
*7Témoin de sécurité
( P. 80, 83)
(sur modèles
équipés)
Témoin “BSM”
( P. 347)(sur modèles
équipés)
Témoin du système
intuitif d'aide au station-
nement ( P. 363)
(sur modèles
équipés)
Témoin “RCTA”
( P. 347)(sur modèles
équipés)
Témoin “SPORT”
( P. 397)
*5, 6
(sur modèles
équipés)
Témoins de rétroviseurs
extérieurs BSM (surveil-
lance de l'angle mort)
( P. 347)(sur modèles
équipés)
Témoin “ECO MODE”
( P. 397)
*1, 7
(Type A
pour les
États-Unis)
Témoin “AIRBAG ON/
OFF” ( P. 52)
*8
Témoin de température
extérieure basse
( P. 95)

932. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_D (OM33B95D)
*1: Ces témoins s'allument lorsque le contact du moteur est placé sur la posi-
tion “ON” (véhicules sans système d'accès et de démarrage mains libres)
ou en mode IGNITION ON (véhicules avec système d'accès et de démar-
rage mains libres) afin d'indiquer qu'un contrôle des systèmes est en
cours. Ils s’éteignent après le démarrage du moteur, ou après quelques
secondes. Il peut y avoir un dysfonctionnement dans le système si un
témoin ne s’allume pas, ou s’éteint. Faites contrôler le véhicule par votre
concessionnaire Toyota.
*2: Ce témoin ne s'allume pas lorsque le système est désactivé.
*3: Ce témoin s'allume lorsque le système est désactivé.
*4: Ce témoin clignote pour indiquer que le système est actif.
*5: Ces témoins s'allument dans les situations suivantes pour indiquer que le
contrôle initial du système est en cours:
• Lorsque la fonction BSM ou la fonction RCTA est activée et que le
contact du moteur est placé sur la position “ON” (véhicules sans sys-
tème d'accès et de démarrage mains libres) ou en mode IGNITION ON
(véhicules avec système d'accès et de démarrage mains libres).
• Lorsque le contact du moteur est sur la position “ON” (véhicules sans
système d'accès et de démarrage mains libres) ou en mode IGNITION
ON (véhicules avec système d'accès et de démarrage mains libres) et
que la fonction BSM est activée.
• Lorsque le contact du moteur est sur la position “ON” (véhicules sans
système d'accès et de démarrage mains libres) ou en mode IGNITION
ON (véhicules avec système d'accès et de démarrage mains libres) et
que la fonction RCTA est activée. (À cet instant, un signal sonore se
déclenche également.)
Les témoins s'éteignent après quelques secondes. Si les témoins ne
s'allument pas ou s'éteignent, ou aucun signal sonore ne se déclenche
lorsque la fonction RCTA est activée, le système peut être défectueux.
Faites contrôler le véhicule par votre concessionnaire Toyota.
*6: Ce témoin s'allume sur les rétroviseurs extérieurs.
*7: Ce témoin s'allume sur la console centrale.
*8: Lorsque la température extérieure est d'environ 37°F (3°C) ou moins, ce
témoin clignote pendant environ 10 secondes, puis reste allumé.

942. Combiné d'instruments
CAMRY_D (OM33B95D)

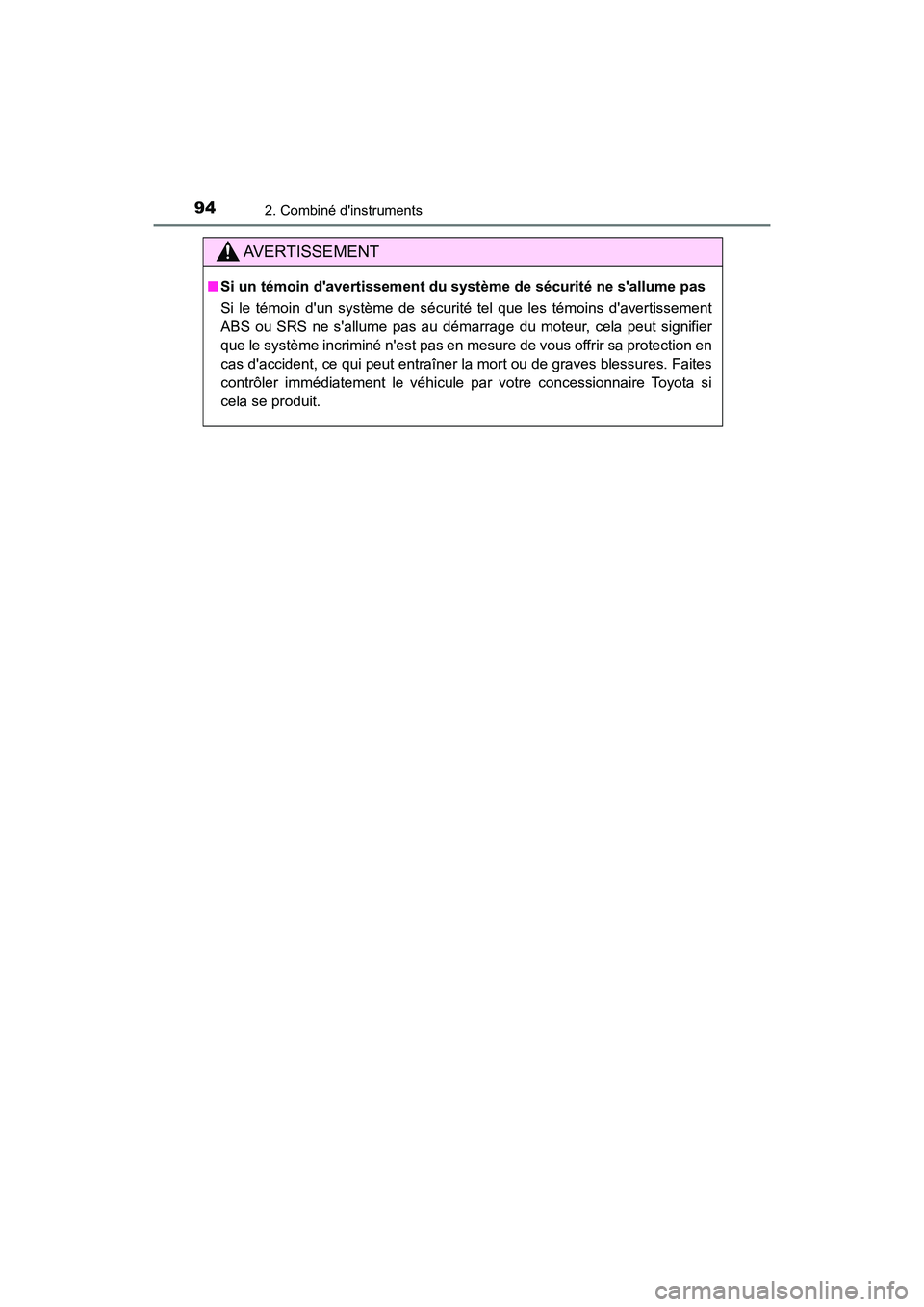

AVERTISSEMENT
■Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que les témoins d'avertissement
ABS ou SRS ne s'allume pas au démarrage du moteur, cela peut signifier
que le système incriminé n'est pas en mesure de vous offrir sa protection en
cas d'accident, ce qui peut entraîner la mort ou de graves blessures. Faites
contrôler immédiatement le véhicule par votre concessionnaire Toyota si
cela se produit.
