2018 TOYOTA AVANZA Manual del propietario (in Spanish)

1937-3. Mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
Comprobación y cambio de fusibles
Coloque el interruptor del motor en la posición “LOCK”.
Abra la cubierta de la caja de fusibles.
Compartimento del motor
Empuje la pestaña hacia dentro y
levante la tapa.
Tablero de instrumentos del lado del pasajero
Abra la guantera.
Levántela para separar los
agarres.
Retire la guantera para evitar
que los agarres se atasquen.
Si alguno de los componentes eléctricos no funciona, puede haber un
fusible fundido. Si esto pasa, revise y reemplace los fusibles según se
necesite.
1
2
1
2
3

1947-3. Mantenimiento que puede hacer usted mismo
Extraiga el fusible.
Revise si el fusible está fundido.
Fusible normal
Fusible fundido
Reemplace el fusible fundido por uno nuevo de la capacidad de amperaje correcta.
La capacidad de amperaje se puede encontrar en la tapa de la caja de fusibles.
■Después de reemplazar un fusible
●Si las luces no se encienden incluso después de reemplazar el fusible, tal vez se
necesite reemplazar una bombilla. (→P. 196)
●Si el fusible se vuelve a fundir, haga que su vehículo sea inspeccionado por su
concesionario Toyota.
■Si hay una sobrecarga en el circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables.
■Al sustituir las bombillas
Toyota recomienda usar productos genuinos de Toyota diseñados para este vehículo.
Dado que ciertas bombillas están conectadas a circuitos diseñados para evitar
sobrecargas, las partes no originales o partes no diseñadas para este vehículo
pueden resultar inservibles.
3
4
1
2
Tipo ATipo B

1957-3. Mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
ADVERTENCIA
■Para evitar una falla del sistema e incendio del vehículo
Tome en cuenta las siguientes medidas de precaución.
No hacerlo podría causar daños al vehículo y, posiblemente, un incendio o lesiones.
●Nunca use un fusible con un amperaje superior del indicado ni use ningún objeto
en su lugar.
●Utilice siempre fusibles Toyota genuinos o equivalentes.
Nunca reemplace un fusible con un alambre, ni como medida temporal.
●No altere los fusibles ni la caja de fusibles.
AV I S O
■Antes de reemplazar fusibles
Haga que su concesionario Toyota determine la causa de la sobrecarga eléctrica y
la repare tan pronto como le sea posible.

1967-3. Mantenimiento que puede hacer usted mismo
Bombillas
Revise las especificaciones de vatios de la bombilla a ser remplazada.
(→P. 250)
■Ubicaciones de las bombillas delanteras
Puede reemplazar por su cuenta las siguientes bombillas. El nivel de
dificultad del repuesto varía dependiendo de la bombilla. Si el repuesto
de la bombilla parece ser difícil de realizar, acuda a su concesionario
To y o t a .
Para mayor información acerca del reemplazo de otras bombillas,
acuda a su concesionario Toyota.
Preparación para el reemplazo de bombillas
Ubicaciones de las bombillas
Faros
Luces de posición delanterasLuces direccionales delanteras
Luces de niebla delanteras (si
están instaladas1
2
3
4

1977-3. Mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
■Parte trasera
Luces de reversa
Luces direccionales traserasLuces de freno/traseras1
2
3

1987-3. Mantenimiento que puede hacer usted mismo
■Faros
Desenchufe el conector.
Quite la tapa de hule.
Libere el alambre de sujeción de
la bombilla.
Retire la bombilla.
Para instalar una nueva bombilla,
alinee las lengüetas del bulbo con
los cortes del orificio de montaje.
Sustitución de las bombillas
1
2
3
4

1997-3. Mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
■Luces de niebla delanteras (si están instaladas)
Retire los retenedores.
Retire los retenedores.
Inserte los retenedores.
Extraiga parcialmente el
revestimiento de la defensa.
1
1
2
2

2007-3. Mantenimiento que puede hacer usted mismo

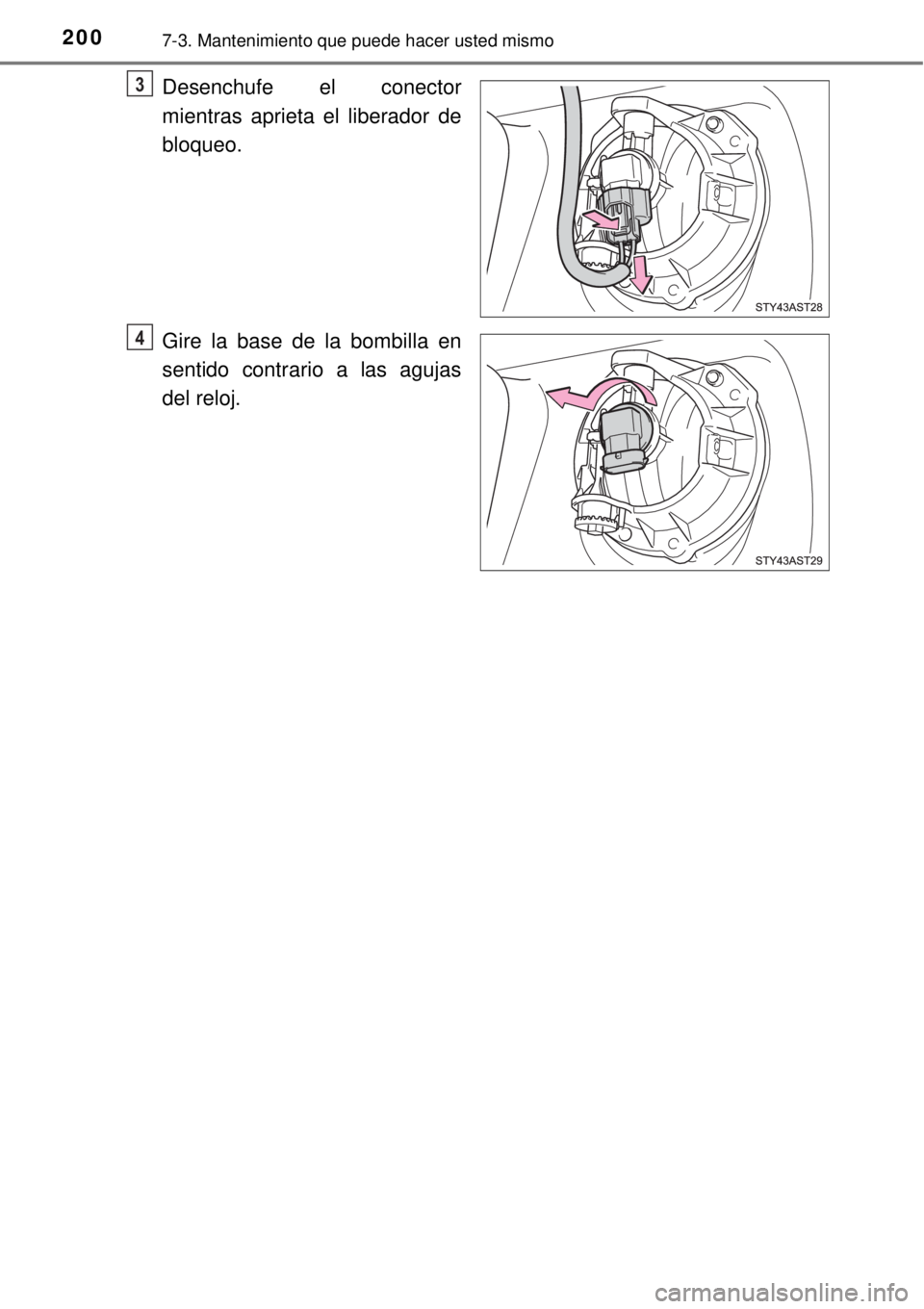

Desenchufe el conector
mientras aprieta el liberador de
bloqueo.
Gire la base de la bombilla en
sentido contrario a las agujas
del reloj.3
4
