2018 PEUGEOT EXPERT Manuel du propriétaire (in French)

247
Moteur
Diesel
Le circuit de gazole étant sous haute
pression :
-

N
'inter venez jamais sur le circuit.
-

L
es moteurs HDi font appel à une
technologie avancée.
Toute inter vention nécessite une
qualification particulière que le réseau
PEUGEOT vous garantit.
Ce moteur est un exemple donné à titre indicatif. Les emplacements de la jauge d'huile et du
remplissage de l'huile moteur ainsi que de la pompe de réamorçage peuvent varier.
1.
Réser voir de lave-vitre et de lave-
projecteurs.
2. Réservoir du liquide de refroidissement.
3. Remplissage de l'huile moteur.
4. Jauge d'huile moteur.
5. Pompe de réamorçage.
6. Remplissage du liquide de frein.
7. Batterie.
8. Point de masse déporté (borne "-").
9. Boîte à fusibles. 10.
Réser voir du liquide de direction
assistée.
11. Filtre à air.
Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Evitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.
7
Informations pratiques

248
Ne jetez pas l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Videz l'huile usagée dans les
containers réser vés à cet usage dans
le réseau PEUGEOT ou dans un atelier
qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle.
Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5
000 kms.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F
S
aisissez la jauge par son embout coloré et
dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B .
A = MA XI
B = MINI
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère


B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau PEUGEOT ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
F

D
évissez le bouchon du réser voir pour
accéder à l'orifice de remplissage.
F

V
ersez l'huile par petites quantités, en
évitant les projections sur les éléments du
moteur (risque d'incendie).
F

A
ttendez quelques minutes avant de faire
une vérification du niveau avec la jauge
manuelle.
F

C
omplétez le niveau, si nécessaire.
F

A
près vérification du niveau, revissez
soigneusement le bouchon du réser voir et
replacez la jauge dans son logement.
Après un appoint d'huile, la vérification
faite à la mise du contact avec l'indicateur
de niveau d'huile au combiné n'est pas
valable dans les 30
minutes qui suivent
l'appoint.
Informations pratiques

249
Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préser ver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Niveau du liquide de frein
Le niveau de ce liquide doit se situer
proche du repère "MA XI". Sinon,
vérifiez l'usure des plaquettes de
frein.
Vidange du circuit
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Caractéristiques du liquide
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide de
direction assistée
Le niveau de ce liquide doit se
situer proche du repère "MA XI". Le
vérifier, moteur froid, par lecture du
niveau sur la goulotte.
Niveau du liquide de
refroidissement
Vérifiez régulièrement le niveau du
liquide de refroidissement.
Un appoint de ce liquide entre deux
révisions est normal.
Pour assurer la fiabilité de la mesure, le
véhicule doit être stationné sur un sol
horizontal, moteur froid.
Le niveau de ce liquide doit se situer proche du
repère "MAXI" sans jamais le dépasser.
Si le niveau est proche ou en-dessous du
repère "MINI", il est impératif de faire un
appoint.
Un niveau insuffisant présente des risques de
dommages importants pour votre moteur.
Lorsque le moteur est chaud, la température de
ce liquide est régulée par le moto-ventilateur.
Moteur chaud, le circuit de refroidissement
étant sous pression, attendez au moins une
heure après l'arrêt du moteur pour inter venir.
En cas d'inter vention urgente, afin d'éviter tout
risque de brûlure, munissez-vous d'un chiffon
et dévissez le bouchon de deux tours pour
laisser retomber la pression.
Lorsque celle-ci est retombée, retirez le
bouchon et complétez le niveau. Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur
: prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.
Ce liquide doit être conforme aux
recommandations du constructeur.
Niveau du liquide lave-vitre
et lave-projecteurs
Complétez le niveau au prochain
arrêt du véhicule.
Caractéristiques du liquide
La mise à niveau du liquide de lave-vitre doit
être effectuée avec un mélange prêt à l'emploi.
En période hivernale (températures négatives),
il faut utiliser un liquide avec antigel adapté aux
conditions de températures rencontrées afin
de préser ver les éléments du système (pompe,
réservoir, canalisations...).
Dans tous les cas, le remplissage avec de
l'eau pure est proscrit (risque de gel, dépôt de
calcaire...).
Caractéristiques du liquide
7

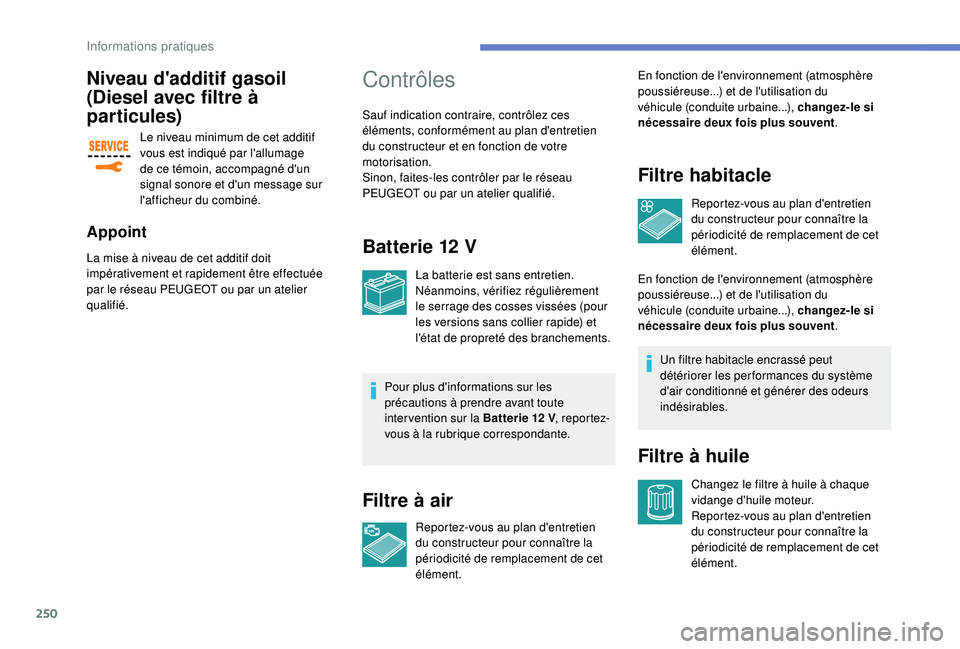

Informations pratiques

250
Niveau d'additif gasoil
(Diesel avec filtre à
par ticules)
Le niveau minimum de cet additif
vous est indiqué par l'allumage
de ce témoin, accompagné d'un
signal sonore et d'un message sur
l'afficheur du combiné.
Appoint
La mise à niveau de cet additif doit
impérativement et rapidement être effectuée
par le réseau PEUGEOT ou par un atelier
qualifié.
Contrôles
Sauf indication contraire, contrôlez ces
éléments, conformément au plan d'entretien
du constructeur et en fonction de votre
motorisation.
Sinon, faites-les contrôler par le réseau
PEUGEOT ou par un atelier qualifié.
Batterie 12 V
La batterie est sans entretien.
Néanmoins, vérifiez régulièrement
le serrage des cosses vissées (pour
les versions sans collier rapide) et
l'état de propreté des branchements.
Pour plus d'informations sur les
précautions à prendre avant toute
inter vention sur la Batterie 12
V, repor tez-
vous à la rubrique correspondante.
Filtre à air
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément. En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-le si
nécessaire deux fois plus souvent
.
Filtre habitacle
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
En fonction de l'environnement (atmosphère
poussiéreuse...) et de l'utilisation du
véhicule (conduite urbaine...), changez-le si
nécessaire deux fois plus souvent .
Filtre à huile
Changez le filtre à huile à chaque
vidange d'huile moteur.
Reportez-vous au plan d'entretien
du constructeur pour connaître la
périodicité de remplacement de cet
élément.
Un filtre habitacle encrassé peut
détériorer les per formances du système
d'air conditionné et générer des odeurs
indésirables.
Informations pratiques

251
Filtre à particules (Diesel)
Le début de saturation du filtre à
particules vous est indiqué par
l'allumage temporaire de ce témoin,
accompagné d'un message de
risque de colmatage du filtre.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d'au moins 60
km/h jusqu'à
l'extinction du témoin.
Si le témoin reste affiché, il s'agit d'un
manque d'additif gasoil.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante. Sur un véhicule neuf, les premières
opérations de régénération du filtre
à particules peuvent s'accompagner
d'odeurs de "brûlé" qui sont par faitement
normales.
Après un fonctionnement prolongé du
véhicule à très basse vitesse ou au
ralenti, vous pouvez exceptionnellement
constater des émissions de vapeur d'eau
à l'échappement, lors d'accélérations.
Celles-ci sont sans conséquence sur
le comportement du véhicule et sur
l'environnement.
Boîte de vitesses manuelle
La boîte de vitesses est sans
entretien (pas de vidange).
Boîte de vitesses
automatique
La boîte de vitesses est sans
entretien (pas de vidange).
Plaquettes de freins
L'usure des freins dépend du style
de conduite, en particulier pour
les véhicules utilisés en ville, sur
courtes distances. Il peut être
nécessaire de faire contrôler l'état
des freins, même entre les révisions
du véhicule.
Hors fuite dans le circuit, une baisse du niveau
du liquide de frein indique une usure des
plaquettes de freins.
Boîte de vitesses pilotée
La boîte de vitesses est sans
entretien (pas de vidange).
Frein de stationnement
Une trop grande course du frein de
stationnement ou la constatation
d'une perte d'efficacité de ce
système impose un réglage même
entre deux révisions.
Le contrôle de ce système est à faire effectuer
par le réseau PEUGEOT ou par un atelier
qualifié.
7
Informations pratiques

252
Etat d'usure des disques de
freins
Pour toute information relative
à la vérification de l'état d'usure
des disques de freins, consultez
le réseau PEUGEOT ou un atelier
qualifié.
N'utilisez que des produits recommandés
par PEUGEOT ou des produits de qualité
et de caractéristiques équivalentes.
Afin d'optimiser le fonctionnement
d'organes aussi importants que le circuit
de freinage, PEUGEOT sélectionne et
propose des produits bien spécifiques.
Après un lavage du véhicule, de l'humidité
ou, en conditions hivernales, du givre
peut se former sur les disques et les
plaquettes de frein
: l'efficacité du freinage
peut être diminuée. Effectuez de légères
manoeuvres de freinage pour sécher et
dégivrer les freins.
AdBlue® (moteurs
BlueHDi)
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
per formances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un liquide appelé AdBlue® qui
contient de l'urée, un catalyseur transforme
jusqu'à 85

% des oxydes d'azote (NOx) en
azote et en eau, inoffensifs pour la santé et
l'environnement.
L'AdBlue
® est contenu dans un
réservoir spécifique d'environ
22


litres.
Sa contenance permet une autonomie de
roulage d'environ 10

000 km à 15 000 km
(selon les conditions d'utilisation). Un dispositif
d'alerte se déclenche automatiquement
lorsqu'il reste 2

400

km d'autonomie, c'est à
dire une fois le niveau de réser ve atteint.
Plusieurs alertes successives se déclenchent
pendant les 2

400

km restants avant que le
réservoir ne soit vide.
Si le kilométrage estimé entre deux pas de
maintenance de votre véhicule dépasse le seuil
de 20

000

km, il est nécessaire d'effectuer un
appoint en AdBlue.
Informations pratiques

253
Lorsque le réser voir d'AdBlue® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant, le
niveau d'émissions de votre véhicule n'est
plus conforme à la réglementation Euro 6
:
votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement pour
empêcher le démarrage du moteur.
Dans les deux cas, un indicateur
d'autonomie vous permet de connaître la
distance que vous pourrez parcourir avant
l'immobilisation du véhicule.
Pour plus d'informations sur les Témoins
et les alertes associés, reportez-vous à la
rubrique correspondante.
Appoint en AdBlue®
Compte-tenu de la capacité du réser voir, il peut
être nécessaire d'effectuer des compléments
de liquide, plus particulièrement si une alerte
(témoins et message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants. Important
Si le réser voir d'AdBlue
® de votre véhicule
s'est vidé complètement (ce qui est
confirmé par les messages d'alerte et
l'impossibilité de redémarrer le moteur)
vous devez impérativement effectuer un
appoint de 3,8

litres au minimum (soit
deux flacons de 1,89

litre).
Gel de l'AdBlue
®
L'AdBlue® gèle à des températures
inférieures à -11 °C environ.
Le système SCR comporte un dispositif
de réchauffage du réser voir d'AdBlue
®
qui vous permet de rouler dans toutes les
conditions climatiques.
Précautions d'utilisation
L'AdBlue® est une solution à base d'urée. Ce
liquide est ininflammable, incolore et inodore
(conser vé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le liquide. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Conservez l'AdBlue
® hors de portée
des enfants, dans son flacon ou bidon
d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités de
pureté.
7
Informations pratiques

254
Utilisez uniquement du liquide AdBlue®
conforme à la norme ISO 22241.
Ne diluez jamais l'AdBlue
® avec de l'eau.
Ne versez jamais l'AdBlue® dans le
réservoir de gazole.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réser vé à l'usage
des poids lourds.
Recommandations de stockage
L'AdBlue® gèle en-deçà de -11 °C environ et se
d
égrade à partir de 25 °C. Il est recommandé
de stocker les flacons ou les bidons dans un
endroit frais et à l'abri de l'exposition directe au
rayonnement solaire.
Dans ces conditions, le liquide peut être
conser vé au moins un an.
Si le liquide a gelé, celui-ci pourra être utilisé
une fois complètement dégelé à l'air ambiant.
Ne stockez pas les flacons ou les bidons
d'AdBlue
® dans votre véhicule.
Par temps hivernal, vérifiez que la
température du véhicule est supérieure à
-11

°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut pas être déversé dans
le réser voir. Garez votre véhicule dans
un local plus tempéré pendant quelques
heures pour permettre l'appoint.
Le conditionnement en flacon ou bidon avec
dispositif anti-goutte permet de simplifier
les opérations d'appoint. Vous pouvez vous
procurer des flacons ou des bidons dans le
réseau PEUGEOT ou dans un atelier qualifié.
Procédure
Avant de procéder à l'appoint, par temps froid,
vérifiez que la température est supérieure
à -11
°C. Dans le cas contraire, en gelant,
l'AdBlue
® ne peut être déversé dans le
réservoir.
Garez votre véhicule dans un local plus
tempéré pendant quelques heures pour
permettre l'appoint.
F

A

vant de procéder à l'appoint, assurez-
vous que le véhicule est stationné sur une
surface plane et horizontale.
F

C

oupez le contact et retirez la clé du
contacteur pour éteindre le moteur.
ou
F

A

vec l'Accès et Démarrage Mains Libres,
appuyez sur le bouton " START/STOP" pour
éteindre le moteur.
F

P

our accéder au réser voir d'AdBlue
®,
ouvrez la porte avant gauche.
Informations pratiques
