2018 PEUGEOT EXPERT navigation system

200
Le système se réactive automatiquement
à chaque nouveau démarrage du moteur
par le conducteur.
Ouverture du capot moteur
Conduite sur chaussée inondéeAnomalie de
fonctionnement
Selon l'équipement de votre véhicule :
En cas de dysfonctionnement du
système, ce témoin clignote au
combiné.
Le voyant de ce bouton clignote et
un message apparaît, accompagné
d'un signal sonore.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte peut
également s'afficher pour vous demander de
placer le sélecteur de vitesses en position N et
d'appuyer sur la pédale de frein.
Véhicule à l'arrêt, vous devez couper le contact
puis redémarrer le moteur.
Affichage tête haute
Système projetant un ensemble d'informations
sur une lame fumée, dans le champ de vision
du conducteur pour ne pas quitter la route des
yeux.
Affichages en
fonctionnement
Une fois le système activé, les informations
regroupées sur l'affichage tête haute sont :
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
Avant de vous engager dans une zone
inondée, il est fortement recommandé de
neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils
de conduite
, notamment sur chaussée
inondée, reportez-vous à la rubrique
correspondante. A.
La vitesse de votre véhicule.
B. Les informations du régulateur/limiteur
de vitesse.
C. Si votre véhicule en est équipé, les
informations de distance inter-véhicule,
les alerte de freinage automatique
d
/u

rgence et la navigation.
D. Si votre véhicule en est équipé, les
informations de limitation de vitesse.
Conduite

201
Pour plus d'information sur la Navigation,
reportez-vous à la rubrique Audio et
télématique.
Sélecteurs
Activation / Neutralisation
1.Marche.
2. Arrêt (appui long).
3. Réglage de la luminosité.
4. Réglage en hauteur de l'affichage. F

M
oteur tournant, appuyez sur la touche 1
pour activer le système et sortir la lame.
Réglage en hauteur
F Moteur tournant, ajustez la hauteur souhaitée de l'affichage grâce aux
touches


4 :
-

e
n haut pour déplacer l'affichage vers le
haut,
-

e
n bas pour déplacer l'affichage vers le
bas.
Réglage de la luminosité
F Moteur tournant, réglez la luminosité des informations grâce aux touches 3 :
-

s
ur le "soleil" pour augmenter la
luminosité,
-

s
ur la "lune" pour diminuer la luminosité.
A l'arrêt ou en roulant, aucun objet ne doit
être posé autour de la lame (ou dans la
cavité) pour ne pas empêcher la sortie de
la lame et son bon fonctionnement.
Dans certaines conditions
météorologiques extrêmes (pluie et/ou
neige, fort ensoleillement,
...) l'affichage
tête haute peut ne pas être lisible ou être
perturbé momentanément.
Certaines lunettes de soleil peuvent gêner
la lecture des informations.
Pour nettoyer la lame, utilisez un chiffon
propre et doux (type chiffon à lunettes ou
microfibre). Ne pas utiliser un chiffon sec
ou abrasif, ni avec un produit détergent
ou solvant, sinon vous risquez de rayer la
lame ou d'abîmer le traitement anti-reflets.
Ce système fonctionne moteur tournant
et conser ve les réglages à la coupure du
contact.
F

R

estez appuyé sur la touche 2
pour neutraliser le système et
rentrer la lame.
L'état activé/neutralisé à l'arrêt du moteur est
conservé au redémarrage.
6
Conduite

203
La lecture automatique des panneaux
est un système d'aide à la conduite et
n'affiche pas toujours les limitations de
vitesse correctement.
Les panneaux de limitation de vitesse
présents sur la route sont toujours
prioritaires sur l'affichage du système.
Le système ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code
de la route et doit adapter en toutes
circonstances sa vitesse aux conditions
climatiques et de circulation.
Il est possible que le système n'affiche
pas de limitation de vitesse s'il ne
détecte pas de panneau dans une durée
prédéterminée.
Le système est conçu pour détecter les
panneaux conformes à la Convention de
Vienne sur la signalisation routière.
Afin de ne pas perturber le bon
fonctionnement du système : veillez à
nettoyer régulièrement le champ de vision
de la caméra.Principes
Selon équipement, le système
prend en compte les informations
de limitations de vitesse issues
de la cartographie du système de
navigation.
Selon équipement, à l
/a

ide d
/u
ne caméra,
implantée dans le haut du pare-brise, ce
système détecte et lit les panneaux de
limitation de vitesse et de fin de limitation de
vitesse.
Selon équipement, le système prend en
compte la caméra et les informations issues de
la cartographie du système de navigation. Afin d
/o

btenir une information pertinente
de limitation de vitesse issue du système
de navigation, il est nécessaire de mettre
à jour régulièrement votre cartographie.
Affichage au combiné
Affichage tête haute
1. Indication de la limitation de vitesse.
6
Conduite

285

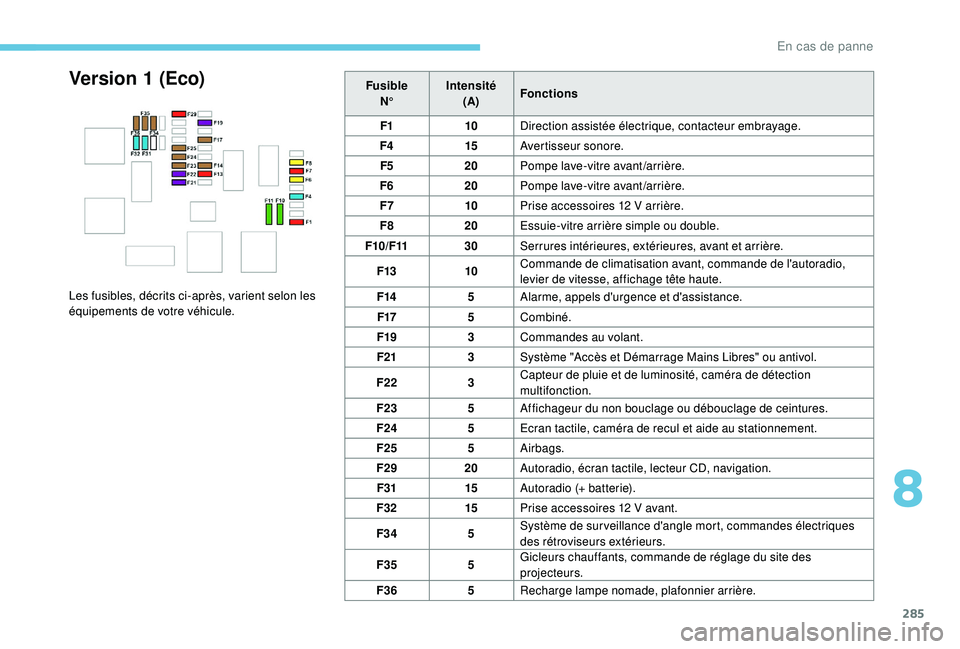

FusibleN° Intensité
(A) Fonctions
F1 10Direction assistée électrique, contacteur embrayage.
F4 15Avertisseur sonore.
F5 20Pompe lave-vitre avant/arrière.
F6 20Pompe lave-vitre avant/arrière.
F7 10Prise accessoires 12
V arrière.
F8 20Essuie-vitre arrière simple ou double.
F10/F11 30Serrures intérieures, extérieures, avant et arrière.
F13 10Commande de climatisation avant, commande de l'autoradio,
levier de vitesse, affichage tête haute.
F14 5Alarme, appels d'urgence et d'assistance.
F17 5Combiné.
F19 3Commandes au volant.
F21 3Système "Accès et Démarrage Mains Libres" ou antivol.
F22 3Capteur de pluie et de luminosité, caméra de détection
multifonction.
F23 5Affichageur du non bouclage ou débouclage de ceintures.
F24 5Ecran tactile, caméra de recul et aide au stationnement.
F25 5Airbags.
F29 20Autoradio, écran tactile, lecteur CD, navigation.
F31 15Autoradio (+ batterie).
F32 15Prise accessoires 12
V avant.
F34 5Système de sur veillance d'angle mort, commandes électriques
des rétroviseurs extérieurs.
F35 5Gicleurs chauffants, commande de réglage du site des
projecteurs.
F36 5Recharge lampe nomade, plafonnier arrière.Version 1 (Eco)
Les fusibles, décrits ci-après, varient selon les
équipements de votre véhicule.
8
En cas de panne

286
Version 2 (Full)FusibleN° Intensité
(A) Fonctions
F1 3Système "Accès et Démarrage Mains Libres" ou antivol.
F5 5Ecran tactile, caméra de recul et aide au stationnement.
F7 10Commande de climatisation arrière, amplificateur Hi-Fi.
F8 20Essuie-vitre arrière simple ou double.
F10/F11 30Serrures intérieures, extérieures, avant et arrière.
F12 3Alarme.
F17 10Prise accessoires 12
V arrière.
F18 5Appels d'urgence et d'assistance.
F21 3Recharge lampe nomade, plafonnier arrière.
F22 3Eclairage boîte à gants, plafonniers arrière.
F23 5Système de sur veillance d'angle mort, commandes électriques
des rétroviseurs extérieurs.
F24 5Commandes au volant.
F25 5Commande de réglage du site des projecteurs.
F26 3Affichage du non bouclage ou débouclage de ceintures.
F27 3Capteur de pluie et de luminosité, caméra de détection
multifonction.
F28 10Commande de climatisation avant, commande de radio, levier de
vitesse, affichage tête haute.
F30A ou B 15Autoradio (+ batterie).
F31 5Airbags.
F33 15Prise accessoires 12
V avant.
F35 5Combiné.
F36 20Autoradio, écran tactile, lecteur CD, navigation.
Les fusibles, décrits ci-après, varient selon les
équipements de votre véhicule.
En cas de panne

1
PEUGEOT Connect Nav
Navigation GPS -
Applications - Autoradio
multimédia - Téléphone
Bluetooth
®
Sommaire
Premiers pas
2
C

ommandes au volant
3
M

enus
4
C

ommandes vocales
5
N

avigation
1
1
Navigation connectée

1
5
Applications

1
8
Radio

2
3
Radio DAB (Digital Audio Broadcasting)

2
5
Media

26
T

éléphone
2
8
Réglages

3
3
Questions fréquentes

3
7Les différentes fonctions et les différents
réglages décrits varient selon la version et
la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu
/e

lles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système mains-libres
Bluetooth de votre autoradio, doivent être
réalisées véhicule à l
/
arrêt et contact
mis.
Le système est protégé de manière à
fonctionner uniquement sur votre véhicule.
L'affichage du message Mode économie
d'énergie signale la mise en veille
imminente.
Veuillez trouver ci-après le lien pour
accéder aux codes sources OSS (Open
Source Software) du système.
https
://www.groupe-psa.com/fr/oss/
https


://www.groupe-psa.com/en/oss/
PEUGEOT Connect Nav
.
PEUGEOT Connect Nav

2
12:13
18,5 21,5
23 °CPremiers pas
Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le
système en marche.
Réglage du volume sonore.
Utiliser les touches disposées de chaque côté
ou en dessous de l'écran tactile pour accéder
aux menus, puis appuyer sur les boutons
matérialisés de l'écran tactile.
Selon modèle, utiliser les touches "Source" ou
"Menu" disposées à gauche de l'écran tactile
pour accéder aux carrousels des menus, puis
appuyer sur les boutons matérialisés de l'écran
tactile.
Vous pouvez à tout moment afficher le
carrousel des menus, par un appui court sur
l'écran, avec trois doigts.
Toutes les zones tactiles de l'écran sont de
couleur blanche.
Appuyer sur la croix pour remonter d
/u

n niveau.
Appuyer sur "OK" pour valider. L'écran est de type "capacitif ".
Pour entretenir l'écran, il est recommandé
d'utiliser un chiffon doux non abrasif
(chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
*
Selon

équipement. Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l
/é

cran tactile

:
-
R

appel des informations de climatisation
(selon version), et accès direct au menu
correspondant.
-

A
ccéder directement au choix de la source
sonore, à la liste des stations (ou des titres
selon la source).
-

A
ccéder aux notifications de messages, aux
emails, aux mises à jour cartographiques
et suivant les ser vices aux notifications de
navigation.
-

A
ccéder aux réglages de l'écran tactile et
du combiné numérique. Sélection de la source sonore (selon version)


:
-

R
adios FM / DAB* / AM*.
-

C
lé USB.
-
L

ecteur CD (selon modèle).
-

L
ecteur média connecté par la prise
auxiliaire (selon modèle).
-

T
éléphone connecté en Bluetooth* et en
diffusion multimédia Bluetooth* (streaming).
PEUGEOT Connect Nav

3
Par l/intermédiaire du menu "Réglages" vous pouvez créer un profil relatif à
une personne seule ou à un groupe de
personnes ayant des points communs,
avec la possibilité de paramétrer une
multitude de réglages (mémoires radio,
réglages audio, historique de navigation,
favoris de contacts,
...), la prise en compte
des réglages se fait automatiquement.
En cas de très forte chaleur, le volume
sonore peut être limité afin de préser ver
le système. Il peut se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5

m
inutes.
Le retour à la situation initiale s'effectue
lorsque la température de l'habitacle a
baissé.Commandes au volant
Selon modèle
Commandes vocales

:
Cette commande se situe sur
le volant ou à l'extrémité de la
commande d'éclairage (selon
m o d è l e).
Appui court, commandes vocales du
système.
Appui long, commandes vocales du
smartphone via le système.
ou Augmentation du volume sonore.
ou Couper le son
/ Rétablir le son.
Ou
Couper le son par un appui
simultané sur les touches
augmentation et diminution du
volume sonore.
Rétablir le son par un appui sur une
des deux touches du volume sonore.
ou Diminution du volume sonore. ou
Média
(appui court) : changer de
source multimédia.
Téléphone (appui court)
: décrocher
le téléphone.
Appel en cours (appui court)
:
accéder au menu téléphone.
Téléphone (appui long)
: refuser un
appel entrant, raccrocher un appel
en cours
; hors appel en cours,
accéder au menu téléphone.
ou Radio
(rotation)
: recherche
automatique de la station
précédente
/ suivante.
Média (rotation)
: plage précédente /
suivante, déplacement dans les
listes.
Appui court


: validation d'une
sélection


; hors sélection, accéder
aux mémoires.
Radio


: afficher la liste des stations.
Média


: afficher la liste des pistes.
Radio (pression continue)
: mettre à
jour la liste des stations captées.
.
PEUGEOT Connect Nav
