2018 Peugeot 508 Kullanım Kılavuzu (in Turkish)

223
Tekerlek değişimi sonrasında
İnce tip stepne ile
Birden fazla ince tip stepne ile sürüş
yasaktır.Vidaların sıkılığını ve yedek lastiğin hava
basıncını kontrol ettirmek için en kısa
sürede bir PEUGEOT yetkili satıcısı veya
yetkili ser vise uğrayınız.
Patlak lastiği tamir ettirin. Kontrol
sonrasında, teknisyen size lastiğin onarılıp
onarılamayacağını veya değiştirilmesinin
gerekli olup olmadığını söyleyecektir.
Ampül değişimi
Farlar, koruyucu bir vernikle kaplanmış
polikarbonat bir camla donatılmışlardır:
F

k
uru veya aşındırıcı bir bez,
deterjan veya çözücü ürünlerle
temizlemeyiniz,
F

b
ir sünger ve sabunlu su veya pH
değeri nötr olan bir ürün kullanınız,
F

ç
ıkmamakta direnen lekelere yüksek
basınçlı su tutarken, verniğin ve
sızdırmazlık contasının zarar görmesini
engellemek için hortumun ucunu
farlara, lambalara ve çevrelerine uzun
süre tutmayınız. Lambaların değişimi kontak kapalıyken ve
farlar söndürüldükten birkaç dakika sonra
yapılmalıdır – Ciddi yanma riski!
F

L
ambaya doğrudan parmaklarınızla
dokunmayınız: tüy bırakmayan bir bez
kullanınız.
Farların zarar görmemesi için sadece mor
ötesini (UV) engelleyici tipteki lambaları
kullanınız.
Arızalı bir ampulü her zaman aynı referans
ve özelliklere sahip yeni bir ampul ile
değiştiriniz.
Bazı iklim koşullarında (düşük sıcaklık,
nem) ön farlar ve arka lambaların iç
yüzeyinde buğu oluşması normaldir; buğu
farlar yakıldıktan birkaç dakika sonra
kaybolur.
Işık yayan diyotlar (LED)
Bu tip ampulleri değiştirmek için bir
PEUGEOT yetkili satıcısı veya yetkili
ser vis ile iletişime geçiniz.
F

D

iğer bijonları yalnızca 5 no'lu bijon
anahtarını kullanarak tam sıkın.
F

V

idalı kapakları cıvataları yerine takın
(ekipmana bağlı olarak).
F

A

letleri yerlerine yerleştiriniz.
Aşağıdakiler tavsiye edilir:
-

b

azı sürüş yardımı fonksiyonlarını
(Aktif Güvenlik Freni, Adaptif hız
sabitleyici vb.) tekerleğe yapıştırılan
etikette belirtildiği gibi devre dışı
bırakınız,
-

i

zin verilen maksimum hız olan
80

km/s'i aşmayınız.
8
Arıza durumunda

224
Halojen ampuller
İyi bir aydınlatma sağlamak için, ampulun
yuvasında doğru konumlandırıldığını
kontrol ediniz.
Ön farlar
"Full LED" farlı model
1.Gündüz farları/Park lambaları/Sinyal
lambaları (LED).
2. Kısa farlar (LED).
3. Uzun farlar (LED).
4. Statik viraj farları (LED).
"Full LED" teknolojili farlara dokunmayınız.
Elektrik çarpma riski vardır!
Bir PEUGEOT yetkili satıcısı veya yetkili
ser visi ile iletişime geçiniz.
Halojen farlı model
1.Gündüz farları/park lambaları (LED).
2. Uzun farlar (H7).
3. Kısa farlar (H7).
4. Sinyal lambaları (PW Y24W).
Motor kaputunun açılması/Ampullere
erişim
Motor sıcaksa dikkatli olunuz – Yanma riski!
Motor fanının pervanesine yakalanabilecek
eşyalara ve giysilere dikkat ediniz –
Boğulma riski!
Ampul değişimi sonrasında
Tekrar takmak için, koruyucu kapağı çok
dikkatli bir şekilde kapatarak lambanın
sızıntı geçirmemesini sağlayınız.
Sinyal lambaları (halojen farlı
modellerde)
Gösterge panosundaki sinyal
göstergesinin (sol veya sağ) hızlı bir
şekilde yanıp sönmesi, ilgili taraftaki
lambalardan birinin arızalandığını gösterir.
F

A
mpul taşıyıcıyı çeyrek tur çeviriniz ve
çıkartınız.
F

A
mpulü çeyrek tur çeviriniz ve yenisiyle
değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Sinyal lambaları gibi sarı renkli ampuller,
yalnızca aynı renk ve özelliklerde
ampullerle değiştirilmelidir.
Arıza durumunda

225
Uzun farların ampulleri (halojen
farlı modellerde)
F Dili çekerek koruyucu kapağı çıkartınız.
F K onektörü ayırmak için geriye doğru
çekiniz.
F

A
mpulü ayırmak için geriye doğru çekiniz.
F

A
mpulü değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Kısa farların ampulleri (halojen
farlı modellerde)
F Dili çekerek koruyucu kapağı çıkartınız.
F K onektörü ayırmak için geriye doğru
çekiniz.
F

A
mpulü serbest bırakmak için yayı ileri ve
ardından sağa itiniz.
F

A
mpulü sökünüz ve değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Yan sinyaller (LED) Yan spotlar (LED'ler)
Arka lambalar
LED lambalı model
1.
Sinyaller (LED).
2. Stop lambaları (LED'ler).
3. Park lambaları/gündüz lambaları (LED).
4. Geri vites lambaları (P21W).
5. Sis farları (P21W).
LED: ışık yayan diyotlar.
8
Arıza durumunda

226

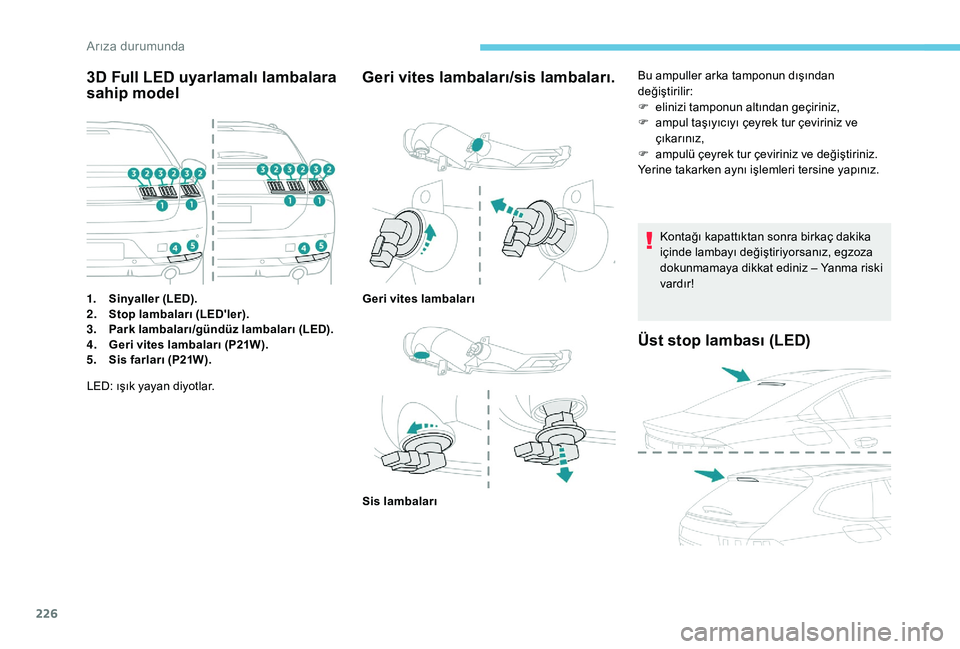

3D Full LED uyarlamalı lambalara
sahip model
1.Sinyaller (LED).
2. Stop lambaları (LED'ler).
3. Park lambaları/gündüz lambaları (LED).
4. Geri vites lambaları (P21W).
5. Sis farları (P21W).
Geri vites lambaları/sis lambaları.
LED: ışık yayan diyotlar. Bu ampuller arka tamponun dışından
değiştirilir:
F

e
linizi tamponun altından geçiriniz,
F
a
mpul taşıyıcıyı çeyrek tur çeviriniz ve
çıkarınız,
F
a
mpulü çeyrek tur çeviriniz ve değiştiriniz.
Yerine takarken aynı işlemleri tersine yapınız.
Kontağı kapattıktan sonra birkaç dakika
içinde lambayı değiştiriyorsanız, egzoza
dokunmamaya dikkat ediniz – Yanma riski
vardır!
Geri vites lambaları
Sis lambaları
Üst stop lambası (LED)
Arıza durumunda

227
Plaka lambaları (LED)
Sigorta değişimi
Takımlara erişim
Çıkarma cımbızı sigorta kapağının arkasında
bulunur.
Sigortanın değiştirilmesi
Bir sigortayı değiştirmeden evvel:
F a rıza nedenini bulup onarmak gerekir,
F

e
lektrik tüketen tüm cihazlar durdurulmalıdır,
F

a
racınız duruyor ve kontak kapalı olmalıdır,
F

m
evcut şemalar ve uyum tabloları
yardımıyla arızalı sigortayı tanımlayınız. Bir sigorta üzerinde çalışmak için, şunları
yapmalısınız:
F

s
igortayı yuvasından çıkartmak için özel
penseyi kullanmak ve telinin durumunu
kontrol etmek,
F
a
rızalı bir sigortayı her zaman aynı ampere
sahip (aynı renk) bir sigortayla değiştirmek
mecburidir; farklı bir amper değeri arızaya
yok açabilir (yangın riski).
Sigortayı değiştirdikten hemen sonra arıza
tekrar ederse bir PEUGEOT yetkili satıcısı veya
yetkili ser visine elektrik donanımını kontrol
ettiriniz.
F
K
apağı tamamen çıkartınız ve çeviriniz.
F
C
ımbızları muhafazadan alınız.
F

S

ol üstten, ardından sağdan çekerek kapağı
açın. F

T
orpido gözünü açınız.
F
S
igorta kutusu kapağının orta tutamağına
basınız.
F
K
apağı tamamen çıkartınız.
F
C
ımbızları muhafazadan alınız. Sigorta uyum tabloları ve ilgili şemalar
PEUGEOT yetkili satıcısı veya yetkili
servisi üzerinden temin edilebilir.
Uyum tablosunda gösterilmeyen
sigortanın değiştirilmesi aracınızın ciddi
şekilde arızalanmasına neden olabilir.
PEUGEOT yetkili satıcısı veya yetkili
ser visine başvurunuz.
8
Arıza durumunda

228

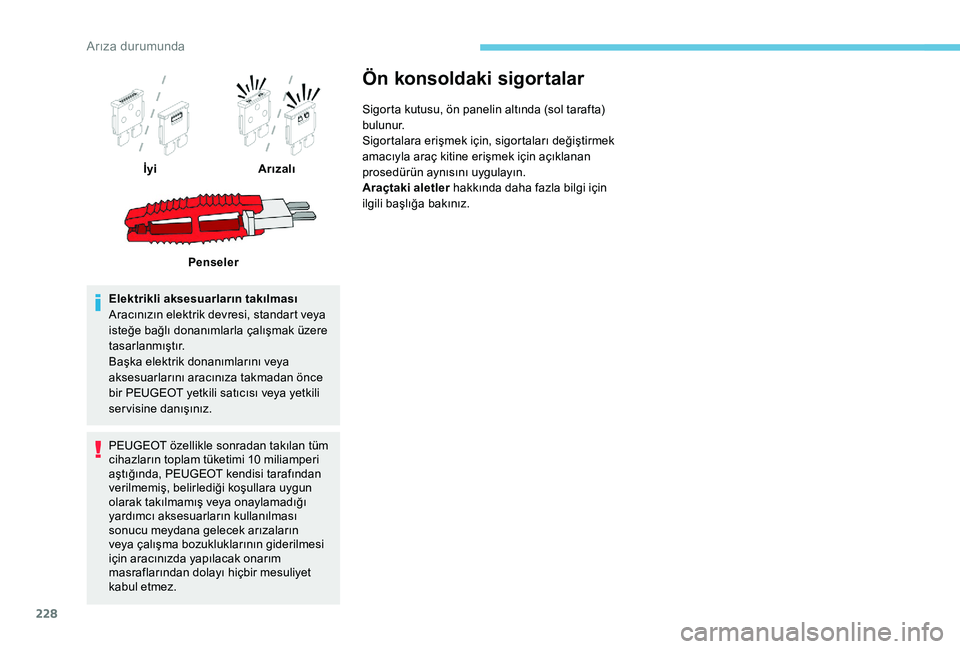

Elektrikli aksesuarların takılması
Aracınızın elektrik devresi, standart veya
isteğe bağlı donanımlarla çalışmak üzere
tasarlanmıştır.
Başka elektrik donanımlarını veya
aksesuarlarını aracınıza takmadan önce
bir PEUGEOT yetkili satıcısı veya yetkili
servisine danışınız.
PEUGEOT özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması
sonucu meydana gelecek arızaların
veya çalışma bozukluklarının giderilmesi
için aracınızda yapılacak onarım
masraflarından dolayı hiçbir mesuliyet
kabul etmez.
Ön konsoldaki sigortalar
Sigorta kutusu, ön panelin altında (sol tarafta)
bulunur.
Sigortalara erişmek için, sigortaları değiştirmek
amacıyla araç kitine erişmek için açıklanan
prosedürün aynısını uygulayın.
Araçtaki aletler hakkında daha fazla bilgi için
ilgili başlığa bakınız.
İyi
Arızalı
Penseler
Arıza durumunda

229
Sigorta tabloları
Kutu 1Sigor ta N° Derece (A) İşlevler
F1 10 A"Elektrokrom" aynalar.
F3 5 AArka 3D adaptif lambalar
F4 15 AKorna.
F5 20 AArka cam yıkama pompası (SW).
F6 20 AÖn cam yıkama pompası.
F7 10 AArka USB yuvaları.
F8 20 AArka cam sileceği (SW).
F10 30 AMerkezi kilitleme.
F11 30 ABagaj Kapısını Kilitleme/Kilidini Açma
F14 5 AAcil durum ve yardım çağrıları, alarm kontrol ünitesi.
F24 5 AHi-Fi amplifikatör.
F27 5 AAlarm sireni.
F29 20 ADokunmatik ekranlı ses sistemi.
F31 15 A12 V arka priz.
F32 15 AÇakmak /Ön 12 V priz.
8
Arıza durumunda

230
Kutu 2Sigor ta N° Derece (A) İşlevler
F2 10 AIsıtmalı kapı aynaları.
F3 40 ABasmalı kumandalı elektrikli ön camlar.
F4 15 ASürücü kapı kontrol paneli, elektrikli koltukların hafızaya alınması.
F5 40 ABasmalı kumandalı elektrikli arka camlar.
F6 15 ABagajdaki 12 V priz.
F7 30 AIsıtmalı koltuklar.
F10 20 ARömork arayüz kutusu.
F12 25 AHi-Fi amplifikatör.
Arıza durumunda
