2018 PEUGEOT 5008 Manuel du propriétaire (in French)

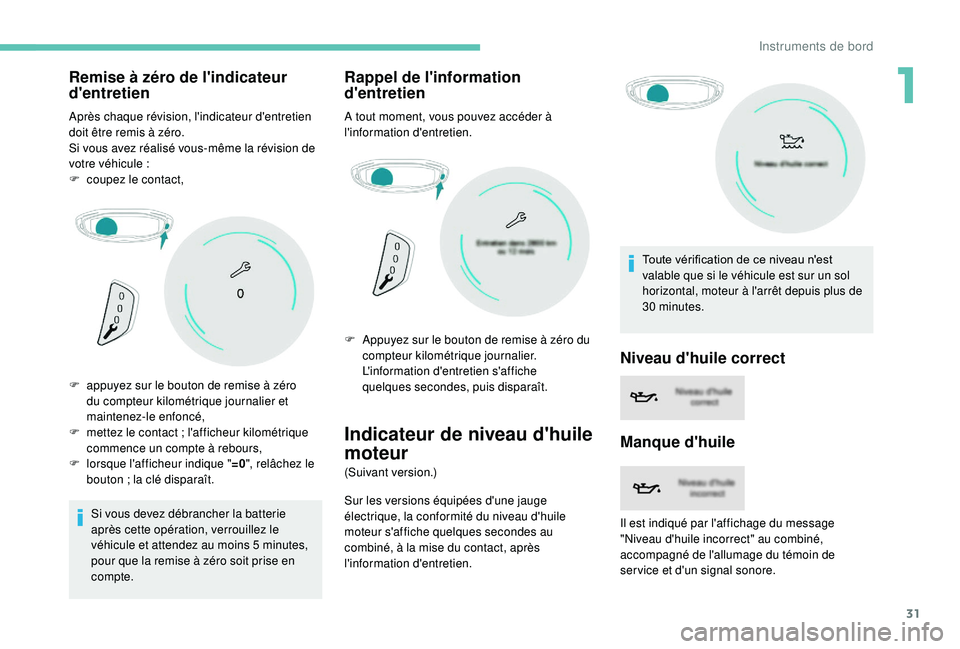

31
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Si vous avez réalisé vous-même la révision de
votre véhicule :
F

c
oupez le contact,
Si vous devez débrancher la batterie
après cette opération, verrouillez le
véhicule et attendez au moins 5
minutes,
pour que la remise à zéro soit prise en
compte.
Rappel de l'information
d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.
Indicateur de niveau d'huile
moteur
(Suivant version.)
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques
secondes au
combiné, à la mise du contact, après
l'information d'entretien. Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
F

a

ppuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé,
F

m

ettez le contact

; l'afficheur kilométrique
commence un compte à rebours,
F
l
orsque l'afficheur indique "
=0", relâchez le
bouton

; la clé disparaît. F

A
ppuyez sur le bouton de remise à zéro du
compteur kilométrique journalier.
L'information d'entretien s'affiche
quelques

secondes, puis disparaît.
Niveau d'huile correct
Manque d'huile
Il est indiqué par l'affichage du message
"Niveau d'huile incorrect" au combiné,
accompagné de l'allumage du témoin de
ser vice et d'un signal sonore.
1
Instruments de bord

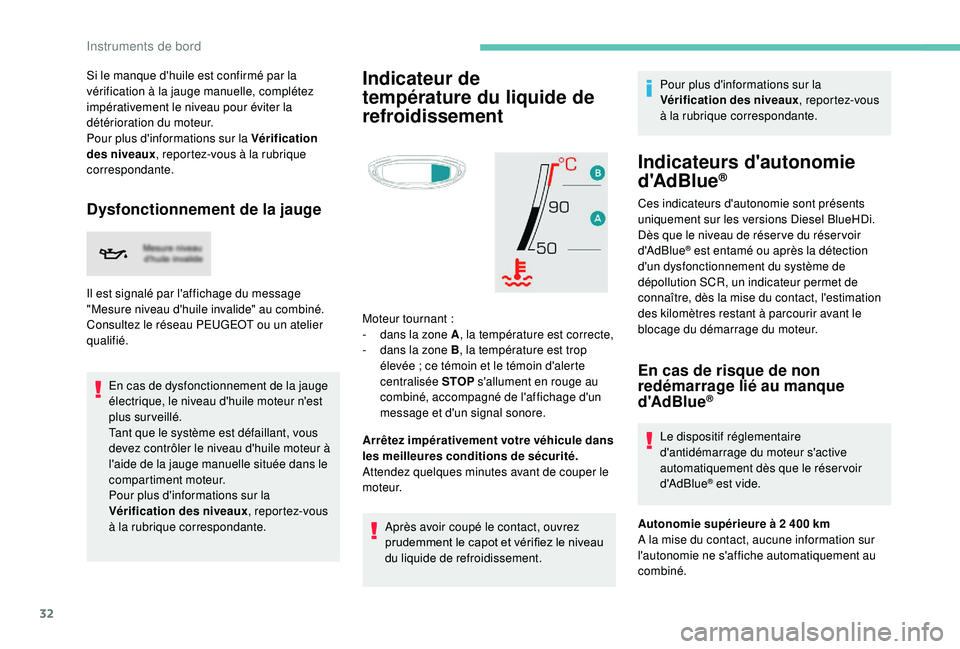

32
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux, reportez-vous à la rubrique
correspondante.
Dysfonctionnement de la jauge
Il est signalé par l'affichage du message
"Mesure niveau d'huile invalide" au combiné.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est
plus surveillé.
Tant que le système est défaillant, vous
devez contrôler le niveau d'huile moteur à
l'aide de la jauge manuelle située dans le
compartiment moteur.
Pour plus d'informations sur la
Vérification des niveaux , reportez-vous
à la rubrique correspondante.
Indicateur de
température du liquide de
refroidissement
Moteur tournant :
- d ans la zone A , la température est correcte,
-

d
ans la zone B , la température est trop
élevée ; ce témoin et le témoin d'alerte
centralisée STOP s'allument en rouge au
combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Après avoir coupé le contact, ouvrez
prudemment le capot et vérifiez le niveau
du liquide de refroidissement. Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Indicateurs d'autonomie
d'AdBlue®
Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des

kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.

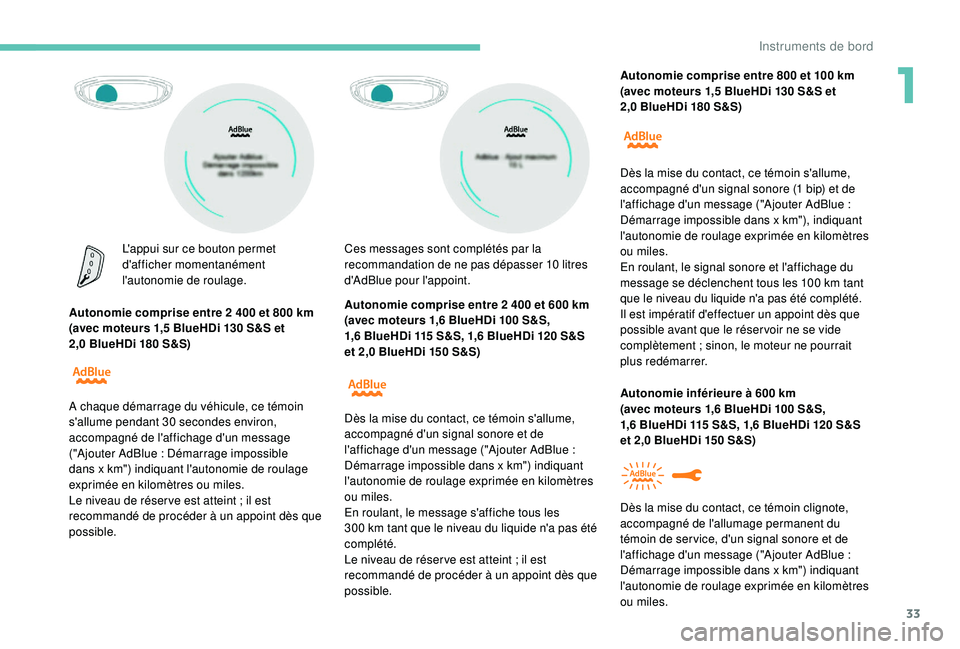

Instruments de bord

33
L'appui sur ce bouton permet
d'afficher momentanément
l'autonomie de roulage.
Autonomie comprise entre 2
400 et 800 km
(avec moteurs 1,5 BlueHDi 130 S&S et
2,0 BlueHDi 180 S&S) Autonomie comprise entre 2
400 et 600 km
(avec moteurs 1,6 BlueHDi 100 S&S,
1,6 BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S
et 2,0 BlueHDi 150 S&S)
A chaque démarrage du véhicule, ce témoin
s'allume pendant 30
secondes environ,
accompagné de l'affichage d'un message
("Ajouter AdBlue
: Démarrage impossible
dans x

km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible. Ces messages sont complétés par la
recommandation de ne pas dépasser 10
litres
d'AdBlue pour l'appoint.
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau du liquide n'a pas été
complété.
Le niveau de réser ve est atteint
; il est
recommandé de procéder à un appoint dès que
possible. Autonomie comprise entre 800 et 100
km
(avec moteurs 1,5 BlueHDi 130 S&S et
2,0 BlueHDi 180 S&S)
Autonomie inférieure à 600
km
(avec moteurs 1,6 BlueHDi 100 S&S,
1,6 BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S
et 2,0 BlueHDi 150 S&S) Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue :
Démarrage impossible dans x

km"), indiquant
l'autonomie de roulage exprimée en kilomètres
ou miles.
En roulant, le signal sonore et l'affichage du
message se déclenchent tous les 100
km tant
que le niveau du liquide n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
Dès la mise du contact, ce témoin clignote,
accompagné de l'allumage permanent du
témoin de ser vice, d'un signal sonore et de
l'affichage d'un message ("Ajouter AdBlue
:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en
kilomètres
ou miles.
1

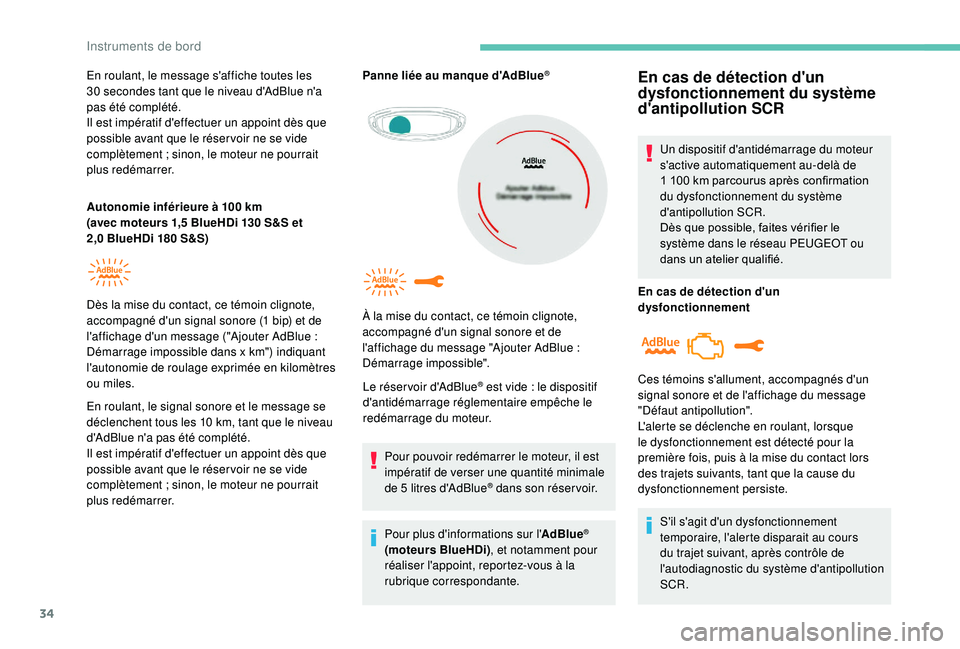

Instruments de bord

34
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'AdBlue n'a
pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer.
Autonomie inférieure à 100
km
(avec moteurs 1,5 BlueHDi 130 S&S et
2,0 BlueHDi 180 S&S)
En roulant, le signal sonore et le message se
déclenchent tous les 10
km, tant que le niveau
d'AdBlue n'a pas été complété.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement
; sinon, le moteur ne pourrait
plus redémarrer. Panne liée au manque d'AdBlue®
Le réser voir d'AdBlue® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur, il est
impératif de verser une quantité minimale
de 5

litres d'AdBlue
® dans son réser voir.
Pour plus d'informations sur l' AdBlue
®
(moteurs BlueHDi) , et notamment pour
réaliser l'appoint, reportez-vous à la
rubrique correspondante.
Dès la mise du contact, ce témoin clignote,
accompagné d'un signal sonore (1 bip) et de
l'affichage d'un message ("Ajouter AdBlue

:
Démarrage impossible dans x


km") indiquant
l'autonomie de roulage exprimée en

kilomètres
ou miles. À la mise du contact, ce témoin clignote,
accompagné d'un signal sonore et de
l'affichage du message "Ajouter AdBlue

:
Démarrage impossible".
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1
100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR.
Dès que possible, faites vérifier le
système dans le réseau PEUGEOT ou
dans un atelier qualifié.
En cas de détection d'un
dysfonctionnement
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Ces témoins s'allument, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution".
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.

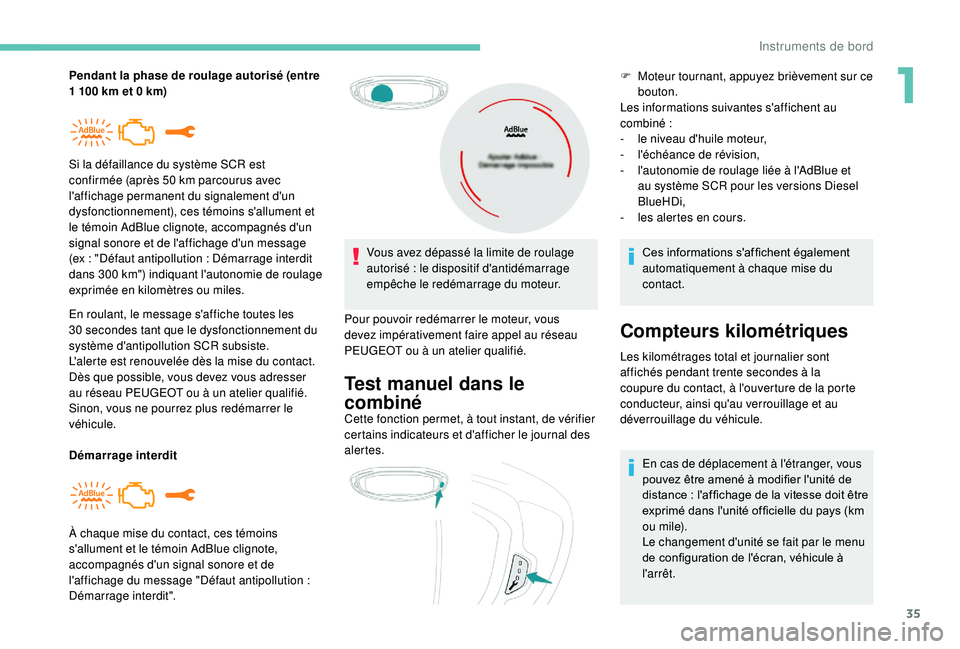

Instruments de bord

35
Pendant la phase de roulage autorisé (entre
1 100 km et 0 km)
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), ces témoins s'allument et
le témoin AdBlue clignote, accompagnés d'un
signal sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage interdit
dans 300
km") indiquant l'autonomie de roulage
exprimée en


kilomètres ou miles.
Démarrage interdit Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
À chaque mise du contact, ces témoins
s'allument et le témoin AdBlue clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution
:
Démarrage interdit".
Test manuel dans le
combiné
Cette fonction permet, à tout instant, de vérifier
certains indicateurs et d'afficher le journal des
alertes. F

M
oteur tournant, appuyez brièvement sur ce
bouton.
Les informations suivantes s'affichent au
combiné

:
-
l
e niveau d'huile moteur,
-
l
'échéance de révision,
-
l
'autonomie de roulage liée à l'AdBlue et
au système SCR pour les versions Diesel
BlueHDi,
-
l
es alertes en cours.
Ces informations s'af fichent également
automatiquement à chaque mise du
contact.
Compteurs kilométriques
Les kilométrages total et journalier sont
affichés pendant trente secondes à la
coupure du contact, à l'ouverture de la porte
conducteur, ainsi qu'au verrouillage et au
déverrouillage du véhicule.
En cas de déplacement à l'étranger, vous
pouvez être amené à modifier l'unité de
distance
: l'af fichage de la vitesse doit être
exprimé dans l'unité of ficielle du pays (km
ou mile).
Le changement d'unité se fait par le menu
de configuration de l'écran, véhicule à
l'arrêt.
1
Instruments de bord

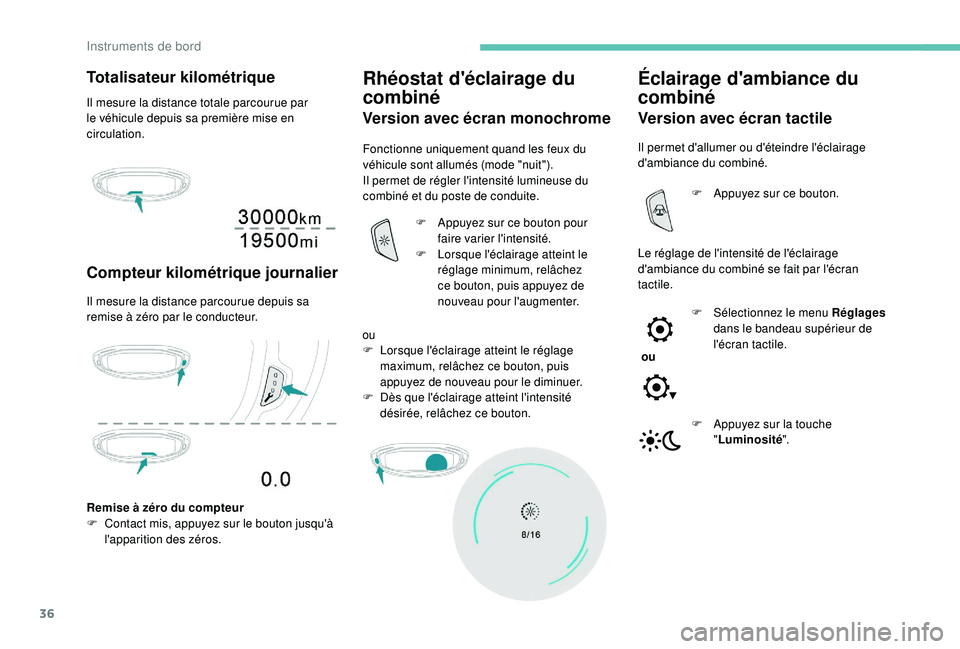

36
Totalisateur kilométrique
Il mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Compteur kilométrique journalier
Il mesure la distance parcourue depuis sa
remise à zéro par le conducteur.
Rhéostat d'éclairage du
combiné
Version avec écran monochrome
Fonctionne uniquement quand les feux du
véhicule sont allumés (mode "nuit").
Il permet de régler l'intensité lumineuse du
combiné et du poste de conduite.
Remise à zéro du compteur
F

C

ontact mis, appuyez sur le bouton jusqu'à
l'apparition des zéros. F

A
ppuyez sur ce bouton pour
faire varier l'intensité.
F

L
orsque l'éclairage atteint le
réglage minimum, relâchez
ce bouton, puis appuyez de
nouveau pour l'augmenter.
ou
F

L
orsque l'éclairage atteint le réglage
maximum, relâchez ce bouton, puis
appuyez de nouveau pour le diminuer.
F

D
ès que l'éclairage atteint l'intensité
désirée, relâchez ce bouton.
Éclairage d'ambiance du
combiné
Version avec écran tactile
Il permet d'allumer ou d'éteindre l'éclairage
d'ambiance du combiné.
Le réglage de l'intensité de l'éclairage
d'ambiance du combiné se fait par l'écran
tactile. F

A
ppuyez sur ce bouton.
ou F

Sél
ectionnez le menu Réglages
dans le bandeau supérieur de
l'écran tactile.
F

A
ppuyez sur la touche
" Luminosité ".
Instruments de bord

37

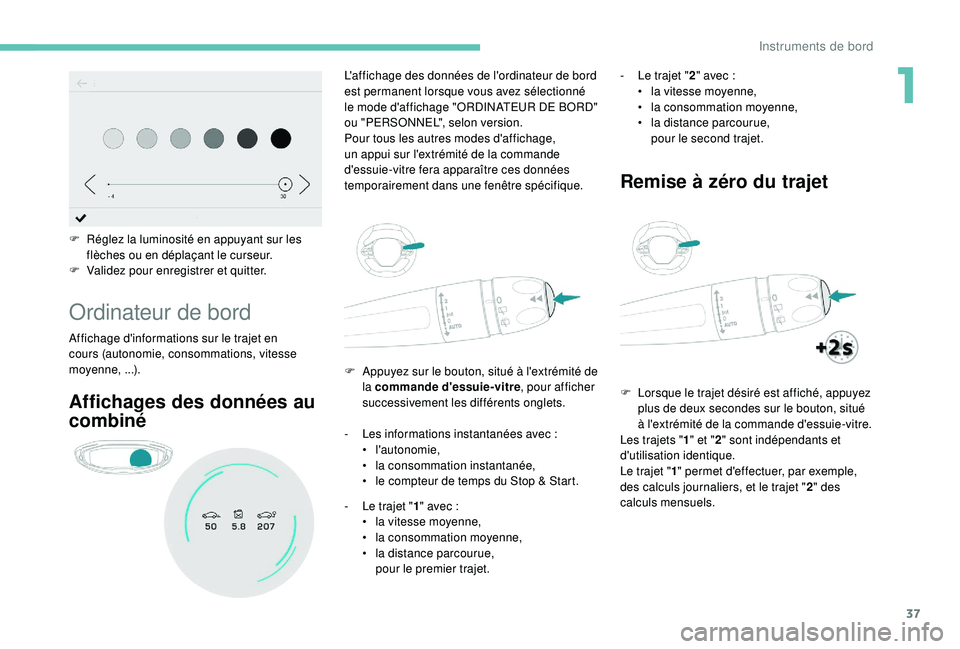

F Réglez la luminosité en appuyant sur les flèches ou en déplaçant le curseur.
F

V
alidez pour enregistrer et quitter.
Ordinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne,

...). F

A
ppuyez sur le bouton, situé à l'extrémité de
la commande d'essuie-vitre , pour afficher
successivement les différents onglets.
L'affichage des données de l'ordinateur de bord
est permanent lorsque vous avez sélectionné
le mode d'affichage "ORDINATEUR DE BORD"
ou "PERSONNEL", selon version.
Pour tous les autres modes d'affichage,
un appui sur l'extrémité de la commande
d'essuie-vitre fera apparaître ces données
temporairement dans une fenêtre spécifique.
Affichages des données au
combiné
- Les informations instantanées avec
:
• l'autonomie,
•
la

consommation instantanée,
•

l
e compteur de temps du Stop & Start.
-

L
e trajet " 1" avec
:
•

l
a vitesse moyenne,
•

l
a consommation moyenne,
•
la

distance parcourue,
pour le premier trajet. -

L
e trajet "
2" avec :
•
l
a vitesse moyenne,
•
l
a consommation moyenne,
•
la
distance parcourue,
pour le second trajet.
Remise à zéro du trajet
F Lorsque le trajet désiré est affiché, appuyez plus de deux secondes sur le bouton, situé
à l'extrémité de la commande d'essuie-vitre.
Les trajets " 1" et " 2" sont indépendants et
d'utilisation identique.
Le trajet " 1" permet d'effectuer, par exemple,
des calculs journaliers, et le trajet " 2" des
calculs mensuels.
1
Instruments de bord

38
Écran monochrome C
Affichages
En fonction du contexte, s'affichent :
- l'heure,
-

l
a date,
-

l
a température extérieure (celle-ci clignote
en cas de risque de verglas),
-

l
'aide graphique au stationnement,
-

l
a source audio en cours d'écoute,
-

l
es informations du téléphone ou du kit
mains-libres,
-

l
es menus de paramétrage de l'afficheur et
des équipements du véhicule.

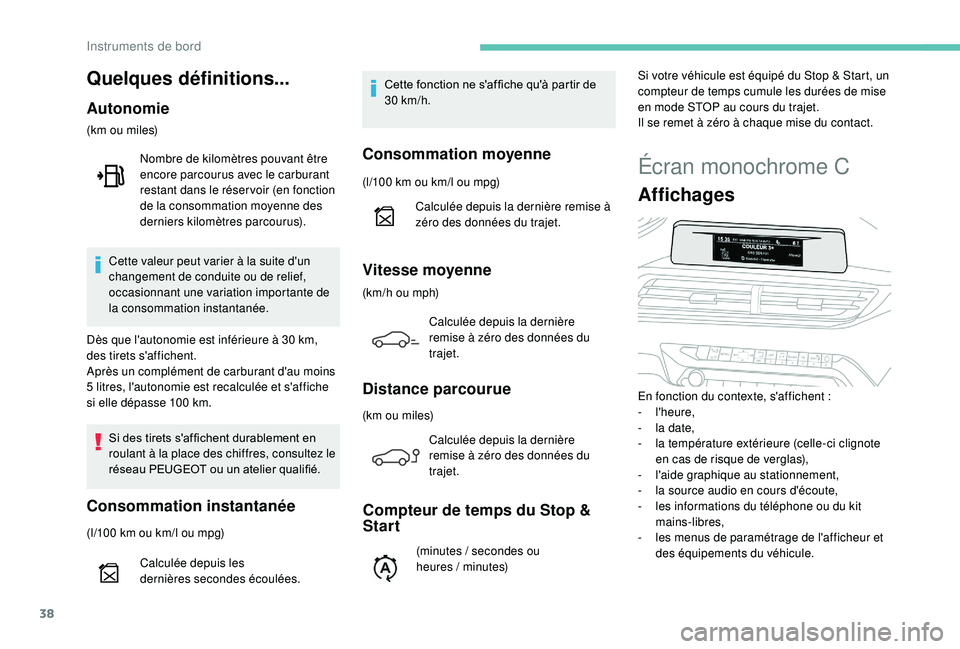

Quelques définitions...
Autonomie
(km ou miles)
Si des tirets s'af fichent durablement en
roulant à la place des chiffres, consultez le
réseau PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg) C ette fonction ne s'af fiche qu'à partir de
30

km/h.
Cette valeur peut varier à la suite d'un
changement de conduite ou de relief,
occasionnant une variation importante de
la consommation instantanée. Nombre de

kilomètres pouvant être
encore parcourus avec le carburant
restant dans le réser voir (en fonction
de la consommation moyenne des
derniers

kilomètres parcourus).
Dès que l'autonomie est inférieure à 30 km,
des tirets s'affichent.
Après un complément de carburant d'au moins
5 litres, l'autonomie est recalculée et s'affiche
si elle dépasse 100 km.
Calculée depuis les
dernières

secondes écoulées.
Consommation moyenne
(l/100 km ou km/l ou mpg)
C alculée depuis la dernière remise à
zéro des données du trajet.
Vitesse moyenne
(km/h ou mph)
Calculée depuis la dernière
remise à zéro des données du
trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière
remise à zéro des données du
trajet.
Compteur de temps du Stop &
Start
(minutes / secondes ou
h eures / minutes) Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Instruments de bord
