2018 PEUGEOT 5008 Manuel du propriétaire (in French)

255
Spots latéraux (LED)
Feux arrière
1.Feux de stop (LED).
2. Feux de position
/ diurnes (LED).
3. Indicateurs de direction (WY16W
ambre).
4. Feux de recul (W16W).
5. Feu antibrouillard (P21W).
Indicateurs de direction (sur les
ailes)
Pour le remontage, effectuez ces opérations
dans le sens inverse.
LED


: diodes électroluminescentes.
F

O

uvrez le hayon, puis déclippez la trappe
d'accès du côté correspondant.
F

D

ébloquez l'écrou de fixation du feu à l'aide
d'une clé à tube de 10 mm.
F

P

our éviter la perte de l'écrou dans la
garniture d'aile en cas de chute, placez au
préalable un chiffon dans le fond. F

D
e l'extérieur, sortez le feu avec précaution
en le tirant vers l'arrière, puis vers le haut.
F
D
ébranchez le connecteur du feu.
F
T
ournez d'un quart de tour le porte-lampe à
l'aide d'une pince universelle et retirez-le.
F
R
etirez la lampe et remplacez-la.
F
D
évissez et retirez manuellement l'écrou de
fixation du feu.
F
D
égagez le clip de maintien, tout en
reculant légèrement le feu.
8
En cas de panne

256

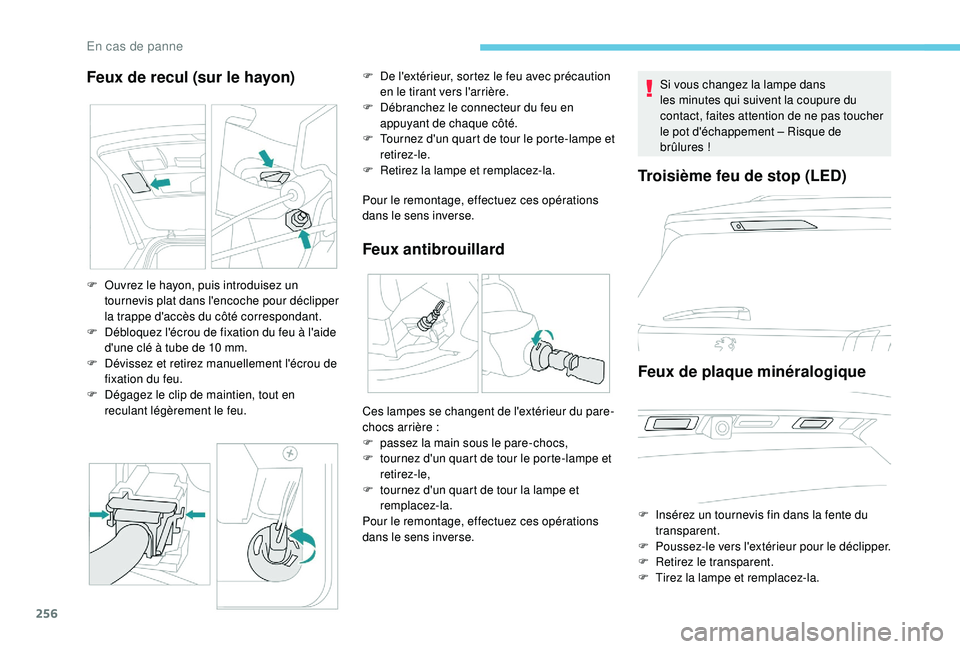

Feux de recul (sur le hayon)
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Feux antibrouillard
F Ouvrez le hayon, puis introduisez un tournevis plat dans l'encoche pour déclipper
la trappe d'accès du côté correspondant.
F

D
ébloquez l'écrou de fixation du feu à l'aide
d'une clé à tube de 10 mm.
F

D
évissez et retirez manuellement l'écrou de
fixation du feu.
F

D
égagez le clip de maintien, tout en
reculant légèrement le feu. F

D
e l'extérieur, sortez le feu avec précaution
en le tirant vers l'arrière.
F
D
ébranchez le connecteur du feu en
appuyant de chaque côté.
F
T
ournez d'un quart de tour le porte-lampe et
retirez-le.
F
R
etirez la lampe et remplacez-la.
Si vous changez la lampe dans
les

minutes qui suivent la coupure du
contact, faites attention de ne pas toucher
le pot d'échappement – Risque de
brûlures

!
Ces lampes se changent de l'extérieur du pare-
chocs arrière :
F

pa
ssez la main sous le pare-chocs,
F

t
ournez d'un quart de tour le porte-lampe et
retirez-le,
F

t
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Troisième feu de stop (LED)
Feux de plaque minéralogique
F Insérez un tournevis fin dans la fente du transparent.
F

P
oussez-le vers l'extérieur pour le déclipper.
F

R
etirez le transparent.
F

T
irez la lampe et remplacez-la.
En cas de panne

257

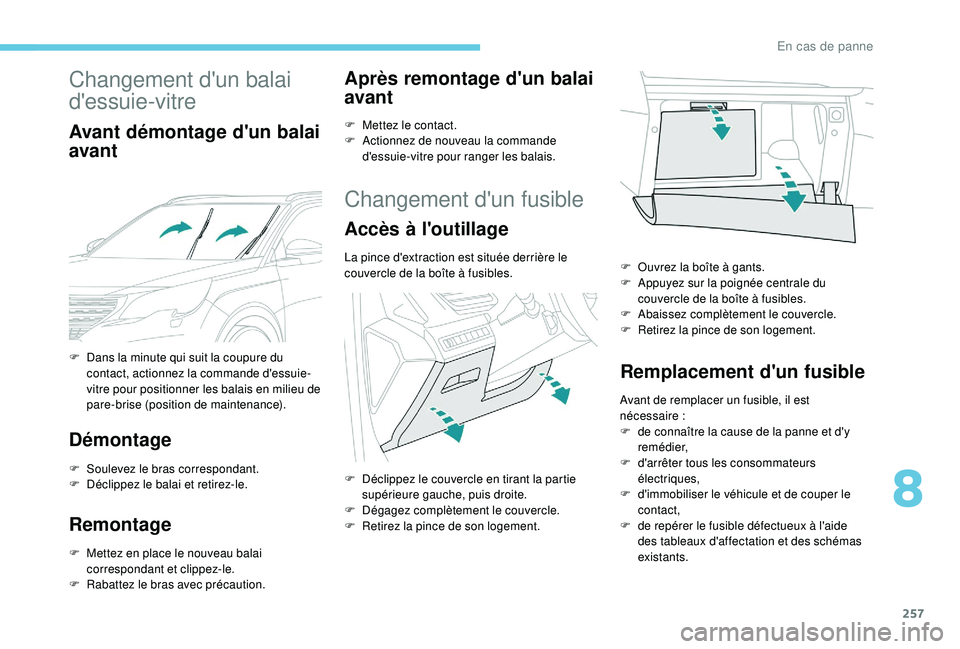

Changement d'un balai
d'essuie-vitre
Avant démontage d'un balai
avant
Démontage
F Soulevez le bras correspondant.
F D éclippez le balai et retirez-le.
Remontage
F Mettez en place le nouveau balai correspondant et clippez-le.
F

R
abattez le bras avec précaution.
Après remontage d'un balai
avant
F Mettez le contact.
F A ctionnez de nouveau la commande
d'essuie-vitre pour ranger les balais.
Changement d'un fusible
Accès à l'outillage
La pince d'extraction est située derrière le
couvercle de la boîte à fusibles.
Remplacement d'un fusible
Avant de remplacer un fusible, il est
nécessaire :
F

d
e connaître la cause de la panne et d'y
remédier,
F

d
'arrêter tous les consommateurs
électriques,
F

d
'immobiliser le véhicule et de couper le
contact,
F

de
repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
existants.
F

D

ans la

minute qui suit la coupure du
contact, actionnez la commande d'essuie-
vitre pour positionner les balais en milieu de
pare-brise (position de maintenance).
F

D

éclippez le couvercle en tirant la partie
supérieure gauche, puis droite.
F

D

égagez complètement le couvercle.
F

R

etirez la pince de son logement. F

O
uvrez la boîte à gants.
F
A
ppuyez sur la poignée centrale du
couvercle de la boîte à fusibles.
F
A
baissez complètement le couvercle.
F
R
etirez la pince de son logement.
8
En cas de panne

258

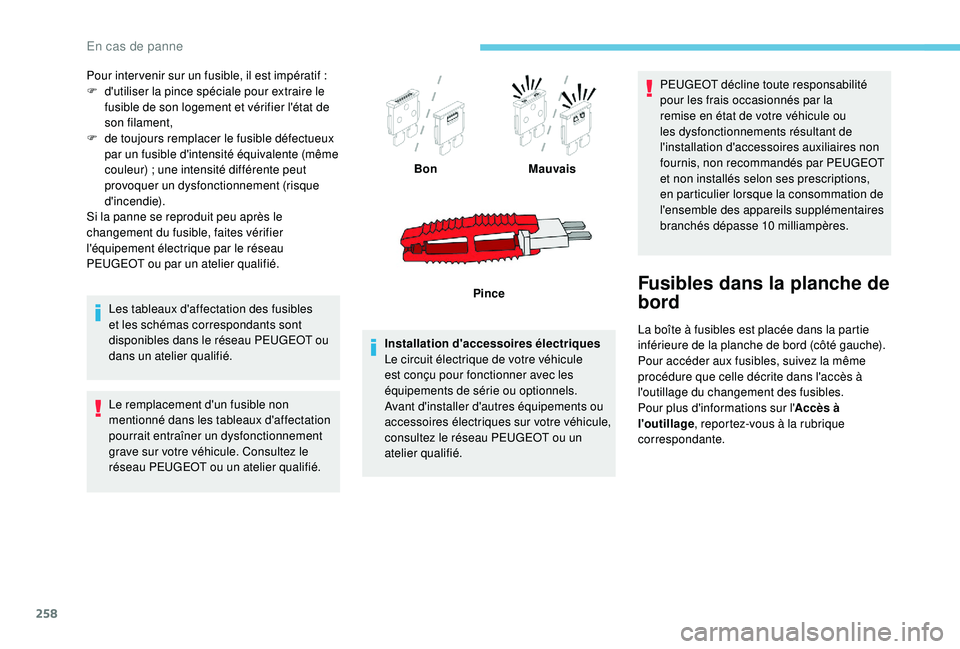

Pour inter venir sur un fusible, il est impératif :
F d 'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de
toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut
provoquer un dysfonctionnement (risque
d'incendie).
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié.
Les tableaux d'affectation des fusibles
et les schémas correspondants sont
disponibles dans le réseau PEUGEOT ou
dans un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux d'affectation
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié. Installation d'accessoires électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur votre véhicule,
consultez le réseau PEUGEOT ou un
atelier qualifié.PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par PEUGEOT
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10 milliampères.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Pour accéder aux fusibles, suivez la même
procédure que celle décrite dans l'accès à
l'outillage du changement des fusibles.
Pour plus d'informations sur l'
Accès à
l'outillage , reportez-vous à la rubrique
correspondante.
Bon
Mauvais
Pince
En cas de panne

259

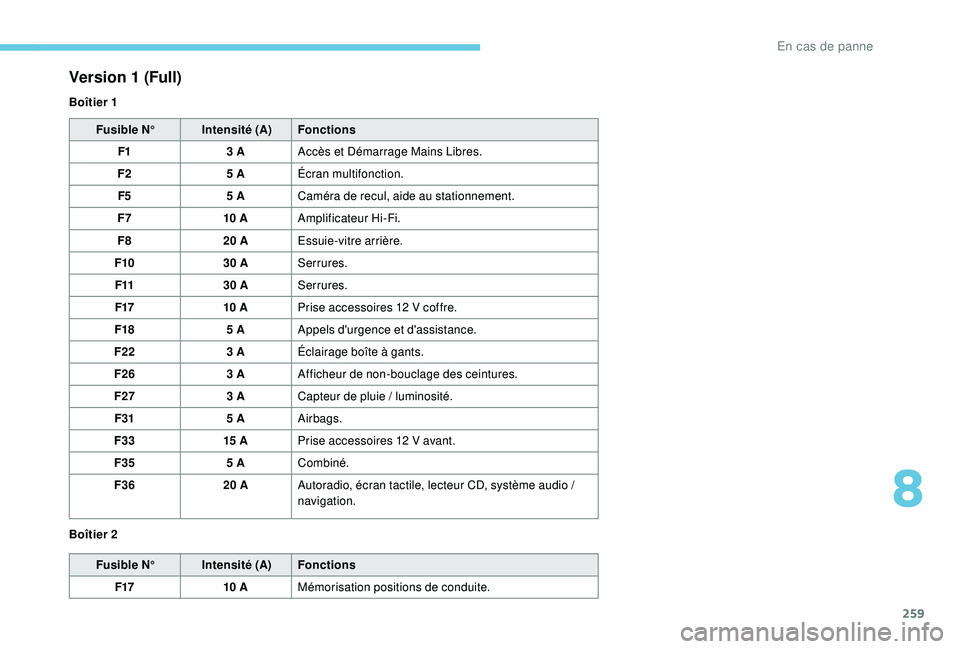

Fusible N°Intensité (A)Fonctions
F1 3 AAccès et Démarrage Mains Libres.
F2 5 AÉcran multifonction.
F5 5 ACaméra de recul, aide au stationnement.
F7 10 AAmplificateur Hi-Fi.
F8 20 AEssuie-vitre arrière.
F10 30 ASerrures.
F11 30 ASerrures.
F17 10 APrise accessoires 12 V coffre.
F18 5 AAppels d'urgence et d'assistance.
F22 3 AÉclairage boîte à gants.
F26 3 AAfficheur de non-bouclage des ceintures.
F27 3 ACapteur de pluie / luminosité.
F31 5 AAirbags.
F33 15 APrise accessoires 12 V avant.
F35 5 ACombiné.
F36 20 AAutoradio, écran tactile, lecteur CD, système audio /
navigation.
Fusible N° Intensité (A)Fonctions
F17 10 AMémorisation positions de conduite.
Version 1 (Full)
Boîtier 1
Boîtier 2
8
En cas de panne

260

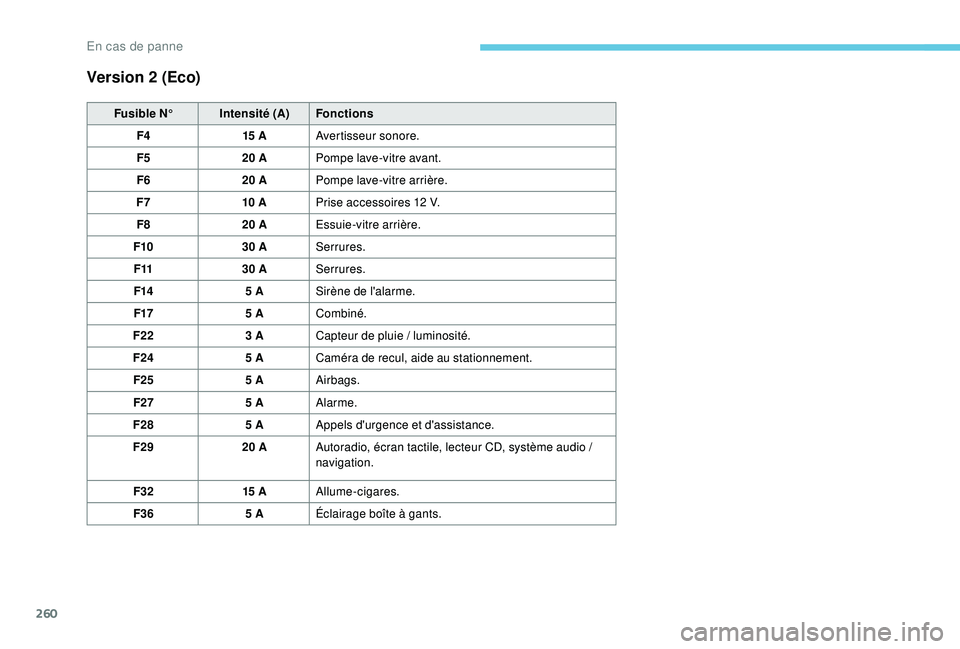

Version 2 (Eco)
Fusible N°Intensité (A)Fonctions
F4 15 AAvertisseur sonore.
F5 20 APompe lave-vitre avant.
F6 20 APompe lave-vitre arrière.
F7 10 APrise accessoires 12 V.
F8 20 AEssuie-vitre arrière.
F10 30 ASerrures.
F11 30 ASerrures.
F14 5 ASirène de l'alarme.
F17 5 ACombiné.
F22 3 ACapteur de pluie / luminosité.
F24 5 ACaméra de recul, aide au stationnement.
F25 5 AAirbags.
F27 5 AAlarme.
F28 5 AAppels d'urgence et d'assistance.
F29 20 AAutoradio, écran tactile, lecteur CD, système audio /
navigation.
F32 15 AAllume-cigares.
F36 5 AÉclairage boîte à gants.
En cas de panne

261

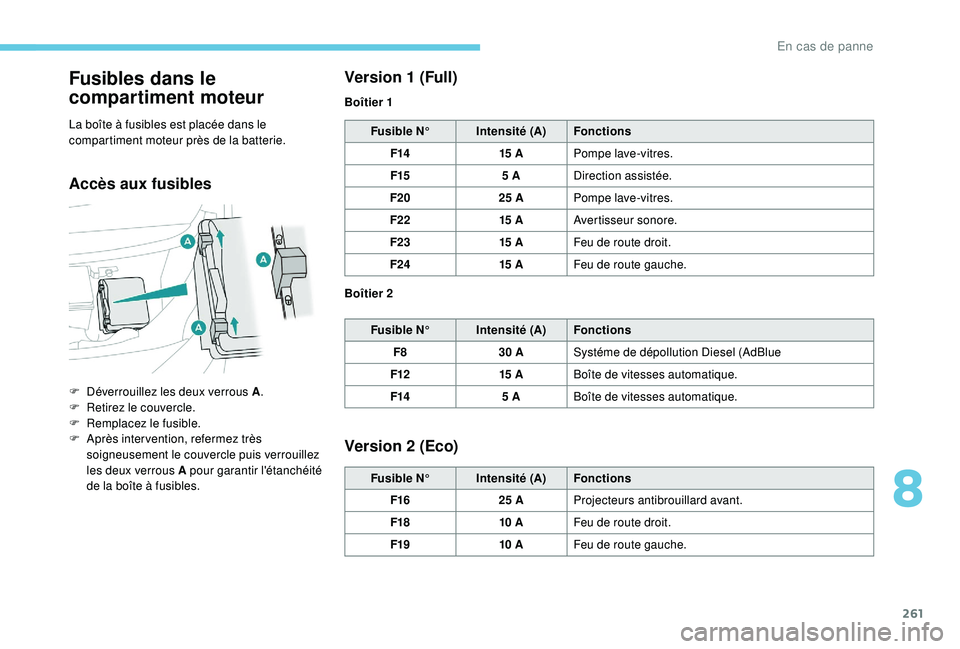

Fusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie.
Accès aux fusiblesVersion 1 (Full)
Fusible N°
Intensité (A)Fonctions
F14 15 APompe lave-vitres.
F15 5 ADirection assistée.
F20 25 APompe lave-vitres.
F22 15 AAvertisseur sonore.
F23 15 AFeu de route droit.
F24 15 AFeu de route gauche.
Fusible N° Intensité (A)Fonctions
F8 30 ASystéme de dépollution Diesel (AdBlue
F12 15 ABoîte de vitesses automatique.
F14 5 ABoîte de vitesses automatique.
Version 2 (Eco)
Fusible N° Intensité (A)Fonctions
F16 25 AProjecteurs antibrouillard avant.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F

D

éverrouillez les deux verrous A
.
F

R

etirez le couvercle.
F

R

emplacez le fusible.
F

A

près inter vention, refermez très
soigneusement le couvercle puis verrouillez
les deux verrous A pour garantir l'étanchéité
de la boîte à fusibles. Boîtier 1
Boîtier 2
8
En cas de panne

262

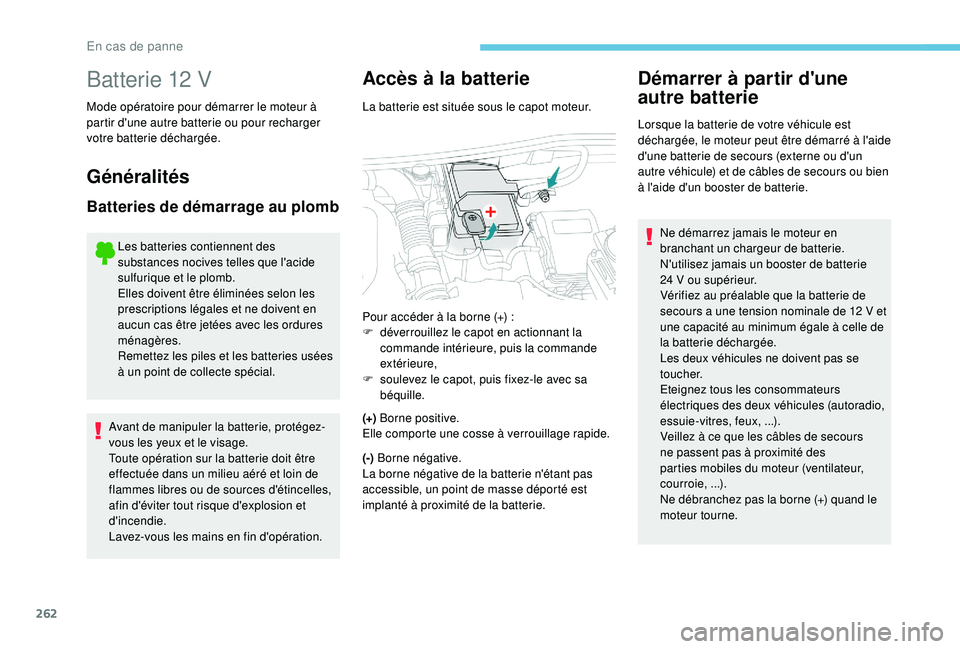

Batterie 12 V
Mode opératoire pour démarrer le moteur à
partir d'une autre batterie ou pour recharger
votre batterie déchargée.
Généralités
Batteries de démarrage au plomb
Les batteries contiennent des
substances nocives telles que l'acide
sulfurique et le plomb.
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en
aucun cas être jetées avec les ordures
ménagères.
Remettez les piles et les batteries usées
à un point de collecte spécial.
Avant de manipuler la batterie, protégez-
vous les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles,
afin d'éviter tout risque d'explosion et
d'incendie.
Lavez-vous les mains en fin d'opération.
Accès à la batterie
La batterie est située sous le capot moteur.
(+) Borne positive.
Elle comporte une cosse à verrouillage rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une
autre batterie
Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l'aide
d'une batterie de secours (externe ou d'un
autre véhicule) et de câbles de secours ou bien
à l'aide d'un booster de batterie.
Pour accéder à la borne (+)

:
F

d

éverrouillez le capot en actionnant la
commande intérieure, puis la commande
extérieure,
F

s

oulevez le capot, puis fixez-le avec sa
béquille. Ne démarrez jamais le moteur en
branchant un chargeur de batterie.
N'utilisez jamais un booster de batterie
24
V ou supérieur.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12
V et
une capacité au minimum égale à celle de
la batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Eteignez tous les consommateurs
électriques des deux véhicules (autoradio,
essuie-vitres, feux,


...).
Veillez à ce que les câbles de secours
ne passent pas à proximité des
parties mobiles du moteur (ventilateur,
courroie,


...).
Ne débranchez pas la borne (+) quand le
moteur tourne.
En cas de panne
