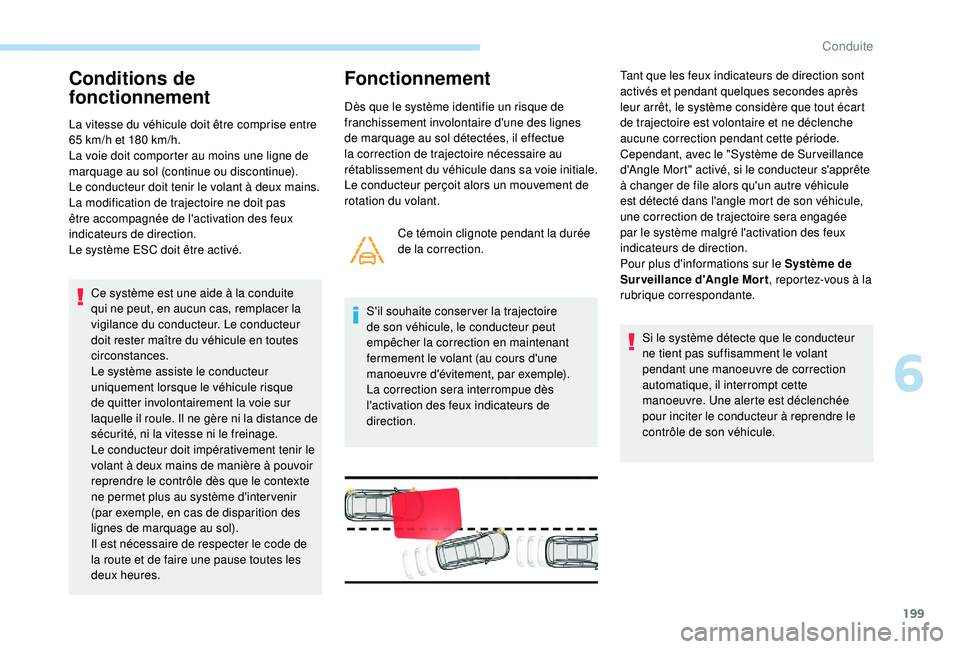

2018 PEUGEOT 5008 Manuel du propriétaire (in French)

199
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
La voie doit comporter au moins une ligne de
marquage au sol (continue ou discontinue).
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Le système ESC doit être activé.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur. Le conducteur
doit rester maître du véhicule en toutes
circonstances.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
reprendre le contrôle dès que le contexte
ne permet plus au système d'inter venir
(par exemple, en cas de disparition des
lignes de marquage au sol).
Il est nécessaire de respecter le code de
la route et de faire une pause toutes les
deux heures. Ce témoin clignote pendant la durée
de la correction.
S'il souhaite conser ver la trajectoire
de son véhicule, le conducteur peut
empêcher la correction en maintenant
fermement le volant (au cours d'une
manoeuvre d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction. Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manoeuvre de correction
automatique, il interrompt cette
manoeuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre le
contrôle de son véhicule.
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées, il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.Tant que les feux indicateurs de direction sont
activés et pendant quelques
secondes après
leur arrêt, le système considère que tout écart
de trajectoire est volontaire et ne déclenche
aucune correction pendant cette période.
Cependant, avec le "Système de Sur veillance
d'Angle Mort" activé, si le conducteur s'apprête
à changer de file alors qu'un autre véhicule
est détecté dans l'angle mort de son véhicule,
une correction de trajectoire sera engagée
par le système malgré l'activation des feux
indicateurs de direction.
Pour plus d'informations sur le Système de
Surveillance d'Angle Mort , reportez-vous à la
rubrique correspondante.

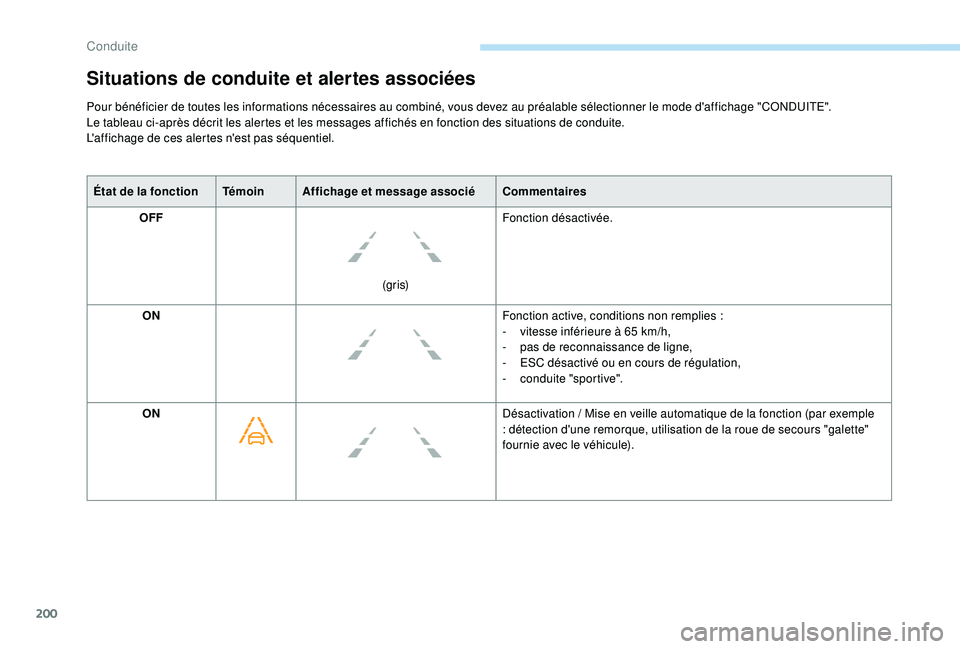

6
Conduite

200
État de la fonction Témoin Affichage et message associéCommentaires
OFF
(g r i s)Fonction désactivée.
ON Fonction active, conditions non remplies :
-

v
itesse inférieure à 65 km/h,
-

p
as de reconnaissance de ligne,
-

ES
C désactivé ou en cours de régulation,
-

c
onduite "sportive".
ON Désactivation / Mise en veille automatique de la fonction (par exemple
: détection d'une remorque, utilisation de la roue de secours "galette"
fournie avec le véhicule).
Situations de conduite et alertes associées
Pour bénéficier de toutes les informations nécessaires au combiné, vous devez au préalable sélectionner le mode d'affichage "CONDUITE".
Le tableau ci-après décrit les alertes et les messages affichés en fonction des situations de conduite.
L'affichage de ces alertes n'est pas séquentiel.

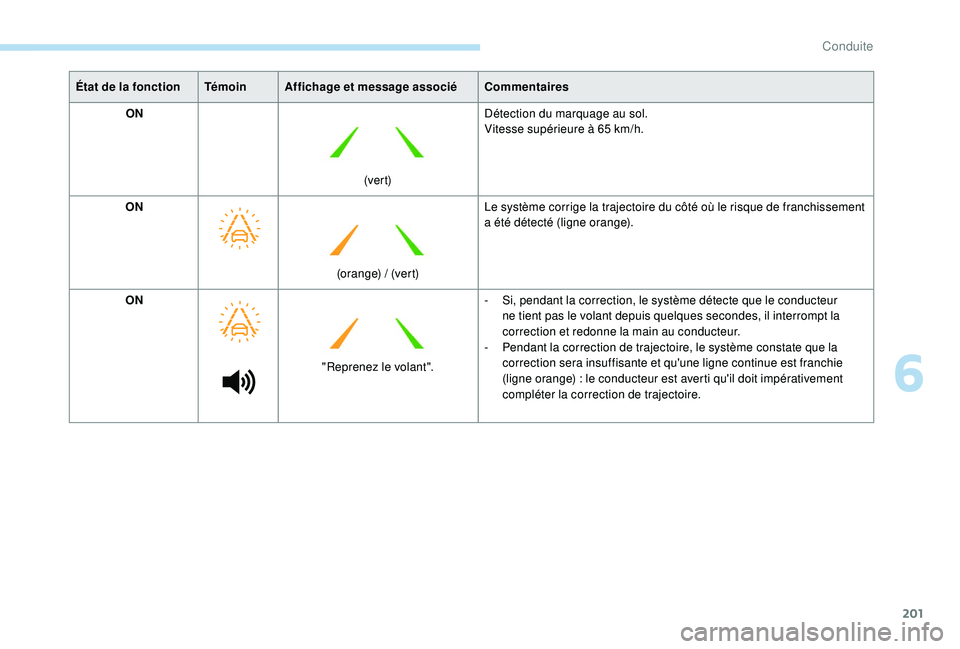

Conduite

201
État de la fonction Témoin Affichage et message associéCommentaires
ON
(ver t)Détection du marquage au sol.
Vitesse supérieure à 65 km/h.
ON (orange) / (vert)Le système corrige la trajectoire du côté où le risque de franchissement
a été détecté (ligne orange).
ON "Reprenez le volant".-

S
i, pendant la correction, le système détecte que le conducteur
ne tient pas le volant depuis quelques secondes, il interrompt la
correction et redonne la main au conducteur.
-

Pe
ndant la correction de trajectoire, le système constate que la
correction sera insuffisante et qu'une ligne continue est franchie
(ligne orange) : le conducteur est averti qu'il doit impérativement
compléter la correction de trajectoire.
6

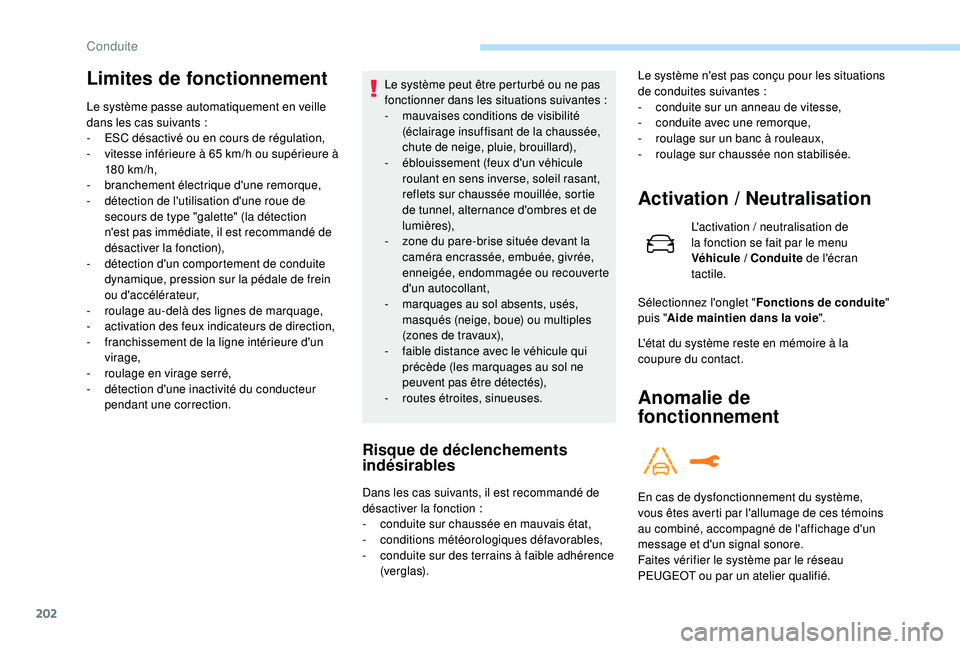

Conduite

202
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
-

ES
C désactivé ou en cours de régulation,
-

v
itesse inférieure à 65 km/h ou supérieure à
180


km/h,
-

b
ranchement électrique d'une remorque,
-

d
étection de l'utilisation d'une roue de
secours de type "galette" (la détection
n'est pas immédiate, il est recommandé de
désactiver la fonction),
-

d
étection d'un comportement de conduite
dynamique, pression sur la pédale de frein
ou d'accélérateur,
-

r
oulage au-delà des lignes de marquage,
-

a
ctivation des feux indicateurs de direction,
-

f
ranchissement de la ligne intérieure d'un
virage,
-

r
oulage en virage serré,
-

d
étection d'une inactivité du conducteur
pendant une correction. Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes
:
- m auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, pluie, brouillard),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol absents, usés,
masqués (neige, boue) ou multiples
(zones de travaux),
-

f
aible distance avec le véhicule qui
précède (les marquages au sol ne
peuvent pas être détectés),
-
r

outes étroites, sinueuses.
Risque de déclenchements
indésirables
Dans les cas suivants, il est recommandé de
désactiver la fonction :
-

c
onduite sur chaussée en mauvais état,
-
c

onditions météorologiques défavorables,
-

c
onduite sur des terrains à faible adhérence
(ve r g l a s).
Activation / N eutralisation
L'activation / neutralisation de
la fonction se fait par le menu
Véhicule


/ Conduite de l'écran
tactile.
L'état du système reste en mémoire à la
coupure du contact.
Anomalie de
fonctionnement
En cas de dysfonctionnement du système,
vous êtes averti par l'allumage de ces témoins
au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié. Le système n'est pas conçu pour les situations
de conduites suivantes

:
-
c
onduite sur un anneau de vitesse,
-
c
onduite avec une remorque,
-
r
oulage sur un banc à rouleaux,
-
r
oulage sur chaussée non stabilisée.
Sélectionnez l'onglet " Fonctions de conduite "
puis " Aide maintien dans la voie ".

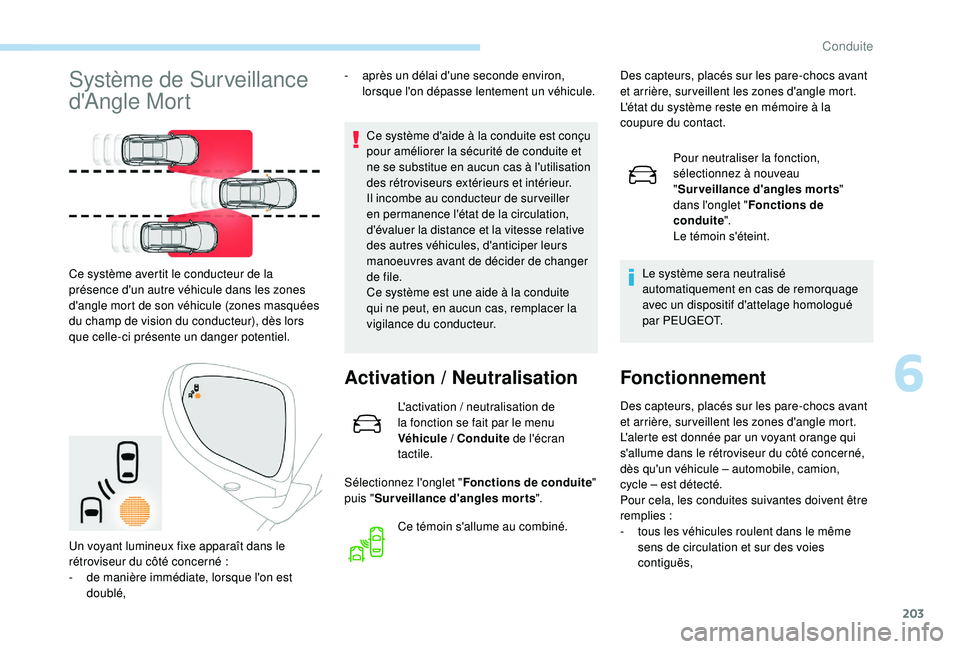

Conduite

203
Système de Surveillance
d'Angle Mort
Ce système d'aide à la conduite est conçu
pour améliorer la sécurité de conduite et
ne se substitue en aucun cas à l'utilisation
des rétroviseurs extérieurs et intérieur.
Il incombe au conducteur de sur veiller
en permanence l'état de la circulation,
d'évaluer la distance et la vitesse relative
des autres véhicules, d'anticiper leurs
manoeuvres avant de décider de changer
de file.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur.
Activation / Neutralisation
L'activation / neutralisation de
la fonction se fait par le menu
Véhicule


/ Conduite de l'écran
tactile.
Sélectionnez l'onglet " Fonctions de conduite "
puis " Surveillance d'angles morts ".
Ce système avertit le conducteur de la
présence d'un autre véhicule dans les zones
d'angle mort de son véhicule (zones masquées
du champ de vision du conducteur), dès lors
que celle-ci présente un danger potentiel. -

a

près un délai d'une seconde environ,
lorsque l'on dépasse lentement un véhicule.
Ce témoin s'allume au combiné.
Un voyant lumineux fixe apparaît dans le
rétroviseur du côté concerné

:
-

d

e manière immédiate, lorsque l'on est
doublé, Des capteurs, placés sur les pare-chocs avant
et arrière, sur veillent les zones d'angle mort.
L'état du système reste en mémoire à la
coupure du contact.
Pour neutraliser la fonction,
sélectionnez à nouveau
"Surveillance d'angles morts "
dans l'onglet " Fonctions de
conduite ".
Le témoin s'éteint.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Fonctionnement
Des capteurs, placés sur les pare-chocs avant
et arrière, sur veillent les zones d'angle mort.
L'alerte est donnée par un voyant orange qui
s'allume dans le rétroviseur du côté concerné,
dès qu'un véhicule – automobile, camion,
cycle
– est détecté.
Pour cela, les conduites suivantes doivent être
remplies :
-

t
ous les véhicules roulent dans le même
sens de circulation et sur des voies
contiguës,
6

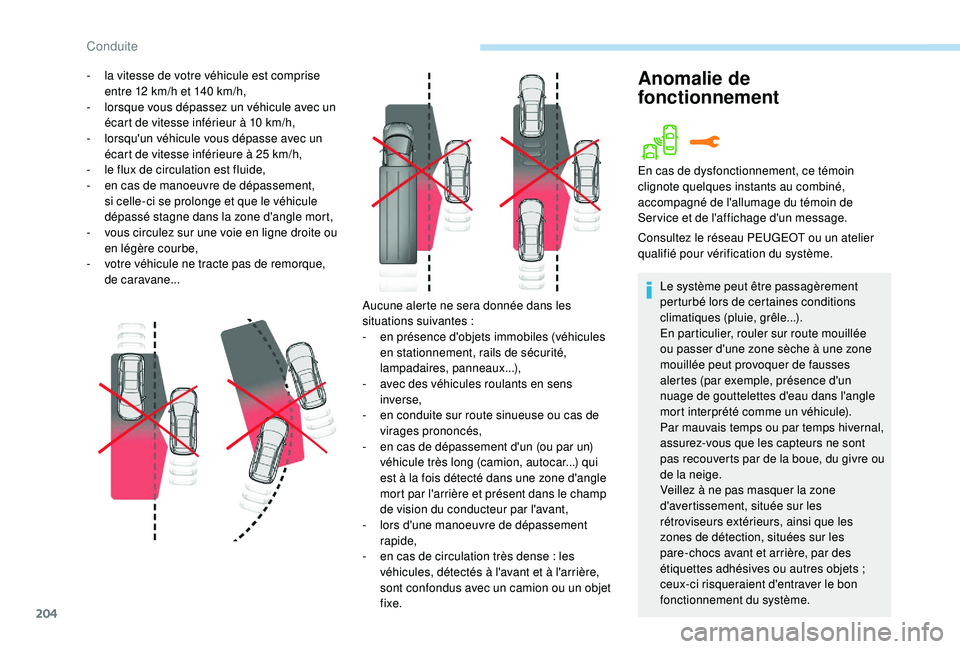

Conduite

204
Anomalie de
fonctionnement- la vitesse de votre véhicule est comprise entre 12 km/h et 140 km/h,
-

l
orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10 km/h,
-

l
orsqu'un véhicule vous dépasse avec un
écart de vitesse inférieure à 25 km/h,
-

l
e flux de circulation est fluide,
-

e
n cas de manoeuvre de dépassement,
si celle-ci se prolonge et que le véhicule
dépassé stagne dans la zone d'angle mort,
-

v
ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v
otre véhicule ne tracte pas de remorque,
de caravane...
Aucune alerte ne sera donnée dans les
situations suivantes :
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
-

a
vec des véhicules roulants en sens
inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés,
-

e
n cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angle
mort par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
-

l
ors d'une manoeuvre de dépassement
rapide,
-

e
n cas de circulation très dense : les
véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe. En cas de dysfonctionnement, ce témoin
clignote quelques instants au combiné,
accompagné de l'allumage du témoin de
Ser vice et de l'affichage d'un message.
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses
alertes (par exemple, présence d'un
nuage de gouttelettes d'eau dans l'angle
mort interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.

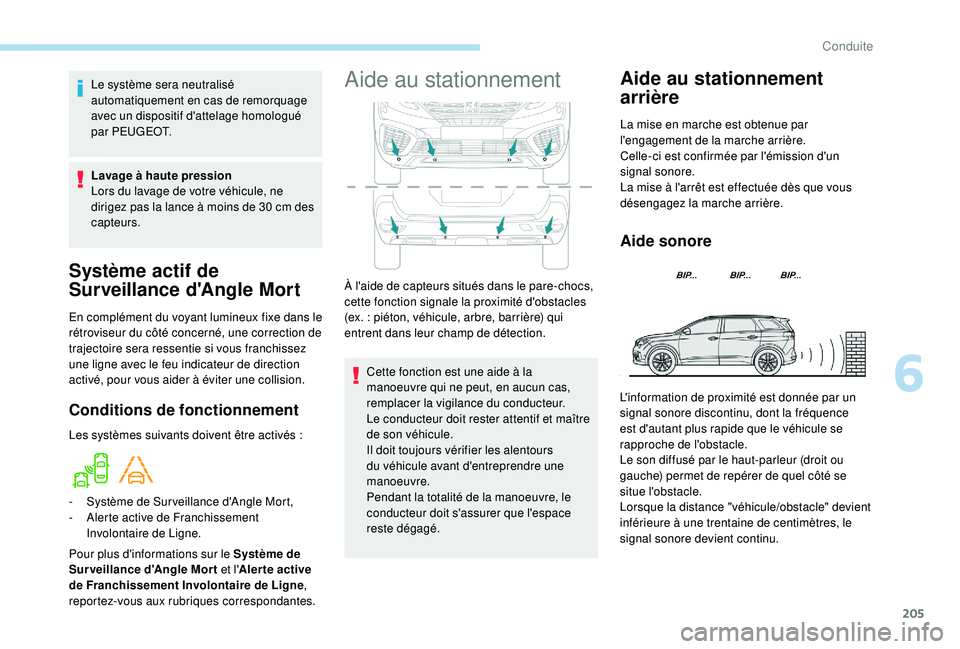

Conduite

205
Système actif de
Surveillance d'Angle Mort
En complément du voyant lumineux fixe dans le
rétroviseur du côté concerné, une correction de
trajectoire sera ressentie si vous franchissez
une ligne avec le feu indicateur de direction
activé, pour vous aider à éviter une collision.
Conditions de fonctionnement
Les systèmes suivants doivent être activés :
L e système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par PEUGEOT.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30 cm des
capteurs.
-
S
ystème de Sur veillance d'Angle Mort,
-

A
lerte active de Franchissement
Involontaire de Ligne.
Aide au stationnement
Cette fonction est une aide à la
manoeuvre qui ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit rester attentif et maître
de son véhicule.
Il doit toujours vérifier les alentours
du véhicule avant d'entreprendre une
manoeuvre.
Pendant la totalité de la manoeuvre, le
conducteur doit s'assurer que l'espace
reste dégagé.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
À l'aide de capteurs situés dans le pare-chocs,
cette fonction signale la proximité d'obstacles
(ex.
: piéton, véhicule, arbre, barrière) qui
entrent dans leur champ de détection.
Pour plus d'informations sur le Système de
Surveillance d'Angle Mort et l'Aler te active
de Franchissement Involontaire de Ligne ,
reportez-vous aux rubriques correspondantes. L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Lorsque la distance "véhicule/obstacle" devient
inférieure à une trentaine de centimètres, le
signal sonore devient continu.

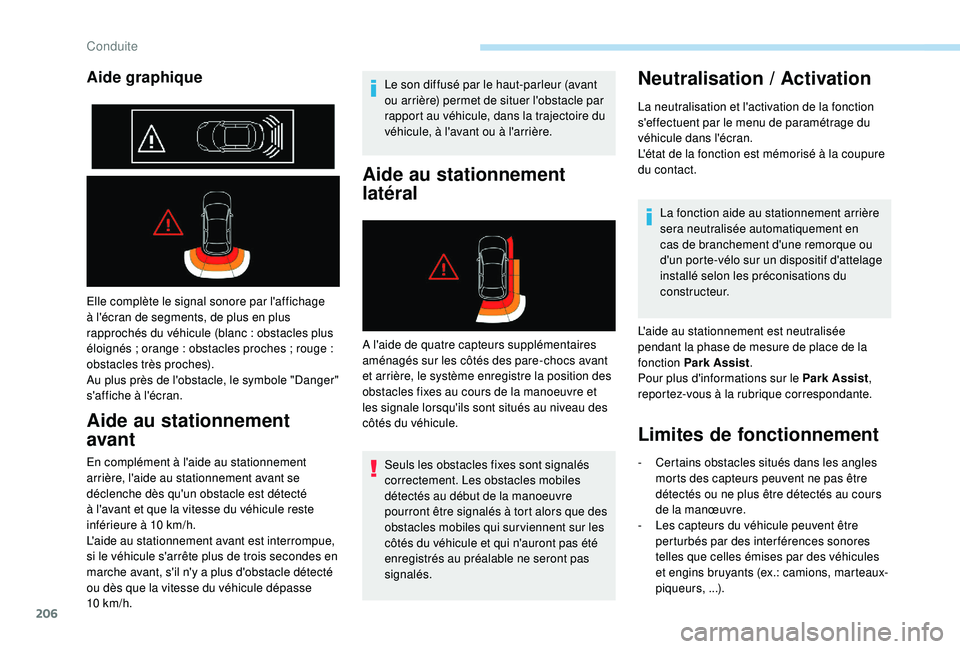

6
Conduite

206
Elle complète le signal sonore par l'affichage
à l'écran de segments, de plus en plus
rapprochés du véhicule (blanc : obstacles plus
éloignés ; orange : obstacles proches ; rouge :
obstacles très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h. Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement
latéral
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Neutralisation / Activation
La neutralisation et l'activation de la fonction
s'effectuent par le menu de paramétrage du
véhicule dans l'écran.
L'état de la fonction est mémorisé à la coupure
du contact.
La fonction aide au stationnement arrière
sera neutralisée automatiquement en
cas de branchement d'une remorque ou
d'un porte-vélo sur un dispositif d'attelage
installé selon les préconisations du
constructeur.
L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist .
Pour plus d'informations sur le Park Assist ,
reportez-vous à la rubrique correspondante.
Limites de fonctionnement
Aide graphique
A l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manoeuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.
-

C
ertains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L
es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.: camions, marteaux-
piqueurs, ...).
Conduite
