2018 PEUGEOT 5008 Manuel du propriétaire (in French)

127

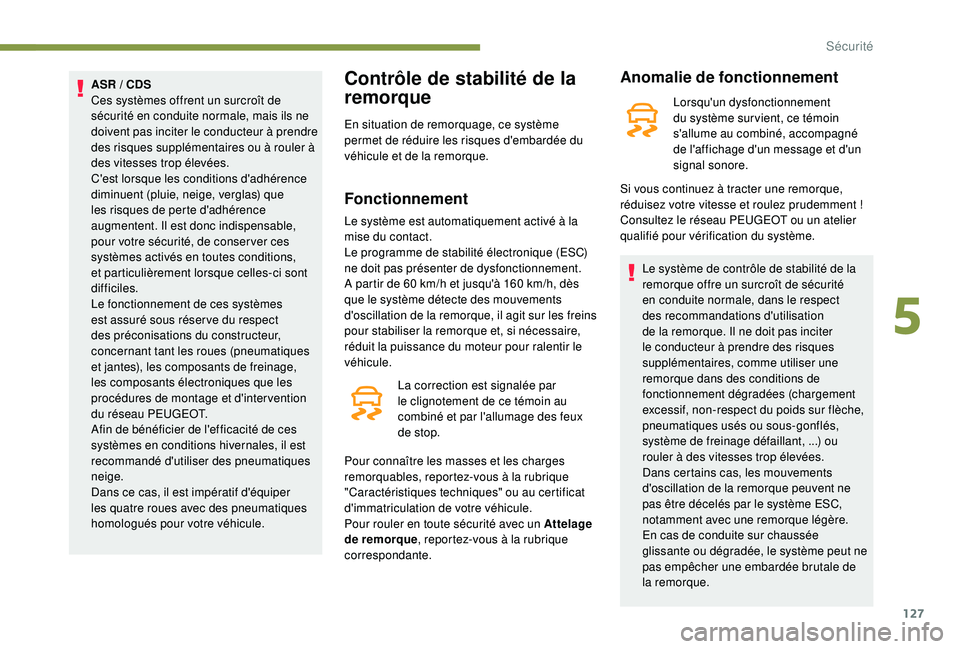

ASR / CDS
C es systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que
les risques de perte d'adhérence
augmentent. Il est donc indispensable,
pour votre sécurité, de conser ver ces
systèmes activés en toutes conditions,
et particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant tant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques que les
procédures de montage et d'inter vention
du réseau PEUGEOT.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige.
Dans ce cas, il est impératif d'équiper
les quatre roues avec des pneumatiques
homologués pour votre véhicule.Contrôle de stabilité de la
remorque
En situation de remorquage, ce système
permet de réduire les risques d'embardée du
véhicule et de la remorque.
Fonctionnement
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC)
ne doit pas présenter de dysfonctionnement.
A partir de 60
km/h et jusqu'à 160 km/h, dès
que le système détecte des mouvements
d'oscillation de la remorque, il agit sur les freins
pour stabiliser la remorque et, si nécessaire,
réduit la puissance du moteur pour ralentir le
véhicule.
La correction est signalée par
le clignotement de ce témoin au
combiné et par l'allumage des feux
de stop.
Pour connaître les masses et les charges
remorquables, reportez-vous à la rubrique
"Caractéristiques techniques" ou au certificat
d'immatriculation de votre véhicule.
Pour rouler en toute sécurité avec un Attelage
de remorque , reportez-vous à la rubrique
correspondante.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement
du système sur vient, ce témoin
s'allume au combiné, accompagné
de l'affichage d'un message et d'un
signal sonore.
Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité
en conduite normale, dans le respect
des recommandations d'utilisation
de la remorque. Il ne doit pas inciter
le conducteur à prendre des risques
supplémentaires, comme utiliser une
remorque dans des conditions de
fonctionnement dégradées (chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés,
système de freinage défaillant,
...) ou
rouler à des vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne
pas être décelés par le système ESC,
notamment avec une remorque légère.
En cas de conduite sur chaussée
glissante ou dégradée, le système peut ne
pas empêcher une embardée brutale de
la remorque.
Si vous continuez à tracter une remorque,
réduisez votre vitesse et roulez prudemment !
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
5
Sécurité

128

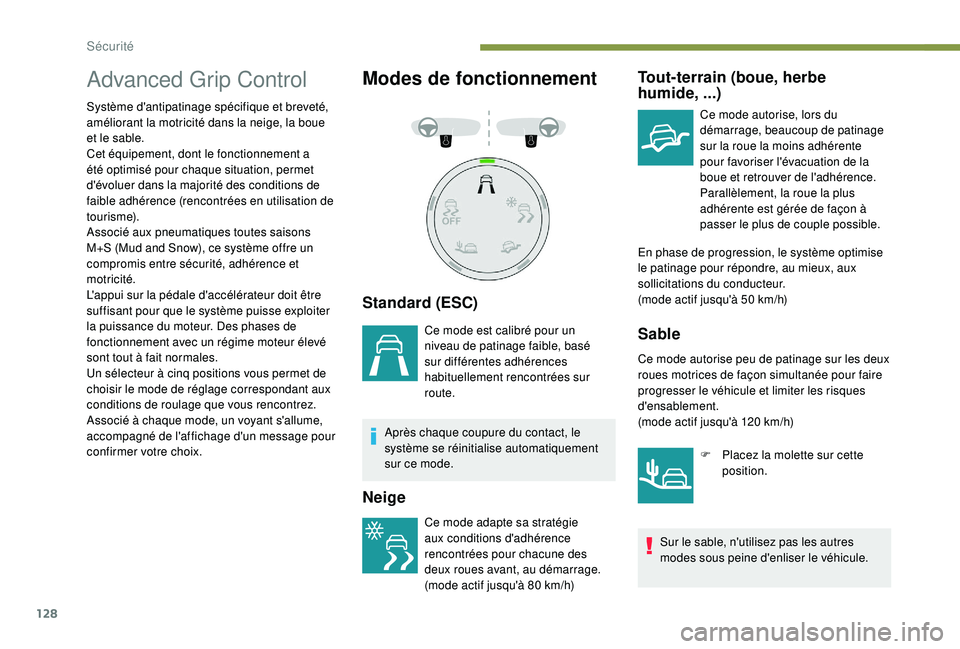

Advanced Grip Control
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Associé aux pneumatiques toutes saisons
M+S (Mud and Snow), ce système offre un
compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
Modes de fonctionnement
Standard (ESC)
Ce mode est calibré pour un
niveau de patinage faible, basé
sur différentes adhérences
habituellement rencontrées sur
route.
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie
aux conditions d'adhérence
rencontrées pour chacune des
deux roues avant, au démarrage.
(mode actif jusqu'à 80 km/h)
Tout-terrain (boue, herbe
humide, ...)
Ce mode autorise, lors du
démarrage, beaucoup de patinage
sur la roue la moins adhérente
pour favoriser l'évacuation de la
boue et retrouver de l'adhérence.
Parallèlement, la roue la plus
adhérente est gérée de façon à
passer le plus de couple possible.
En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50 km/h)
Sable
Ce mode autorise peu de patinage sur les deux
roues motrices de façon simultanée pour faire
progresser le véhicule et limiter les risques
d'ensablement.
(mode actif jusqu'à 120 km/h)
Sur le sable, n'utilisez pas les autres
modes sous peine d'enliser le véhicule. F

P
lacez la molette sur cette
position.
Sécurité

129

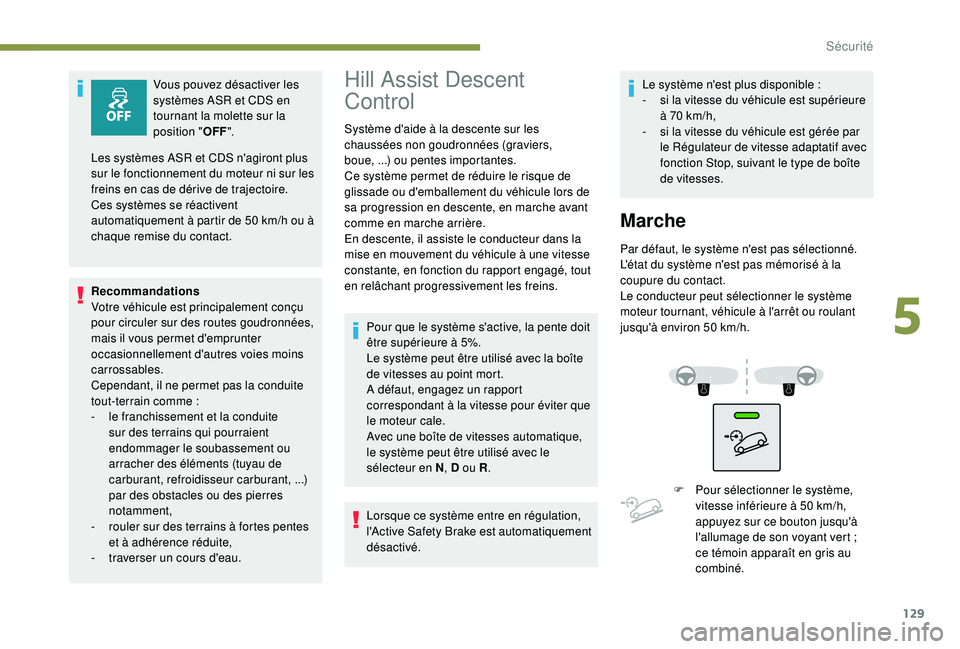

Vous pouvez désactiver les
systèmes ASR et CDS en
tournant la molette sur la
position "OFF".
Recommandations
Votre véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il vous permet d'emprunter
occasionnellement d'autres voies moins
carrossables.
Cependant, il ne permet pas la conduite
tout-terrain comme :
-

l

e franchissement et la conduite
sur des terrains qui pourraient
endommager le soubassement ou
arracher des éléments (tuyau de
carburant, refroidisseur carburant,


...)
par des obstacles ou des pierres
notamment,
-

r

ouler sur des terrains à fortes pentes
et à adhérence réduite,
-

t

raverser un cours d'eau.
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur les
freins en cas de dérive de trajectoire.
Ces systèmes se réactivent
automatiquement à partir de 50 km/h ou à
chaque remise du contact.Hill Assist Descent
Control
Système d'aide à la descente sur les
chaussées non goudronnées (graviers,
boue, ...) ou pentes importantes.
Ce système permet de réduire le risque de
glissade ou d'emballement du véhicule lors de
sa progression en descente, en marche avant
comme en marche arrière.
En descente, il assiste le conducteur dans la
mise en mouvement du véhicule à une vitesse
constante, en fonction du rapport engagé, tout
en relâchant progressivement les freins.
Pour que le système s'active, la pente doit
être supérieure à 5%.
Le système peut être utilisé avec la boîte
de vitesses au point mort.
A défaut, engagez un rapport
correspondant à la vitesse pour éviter que
le moteur cale.
Avec une boîte de vitesses automatique,
le système peut être utilisé avec le
sélecteur en N , D ou R.
Lorsque ce système entre en régulation,
l'Active Safety Brake est automatiquement
désactivé. Le système n'est plus disponible
:
-
s
i la vitesse du véhicule est supérieure
à 70 km/h,
- s i la vitesse du véhicule est gérée par
le Régulateur de vitesse adaptatif avec
fonction Stop, suivant le type de boîte
de vitesses.
Marche
Par défaut, le système n'est pas sélectionné.
L'état du système n'est pas mémorisé à la
coupure du contact.
Le conducteur peut sélectionner le système
moteur tournant, véhicule à l'arrêt ou roulant
jusqu'à environ 50
km/h.
F

P
our sélectionner le système,
vitesse inférieure à 50
km/h,
appuyez sur ce bouton jusqu'à
l'allumage de son voyant vert
;
ce témoin apparaît en gris au
combiné.
5
Sécurité

130

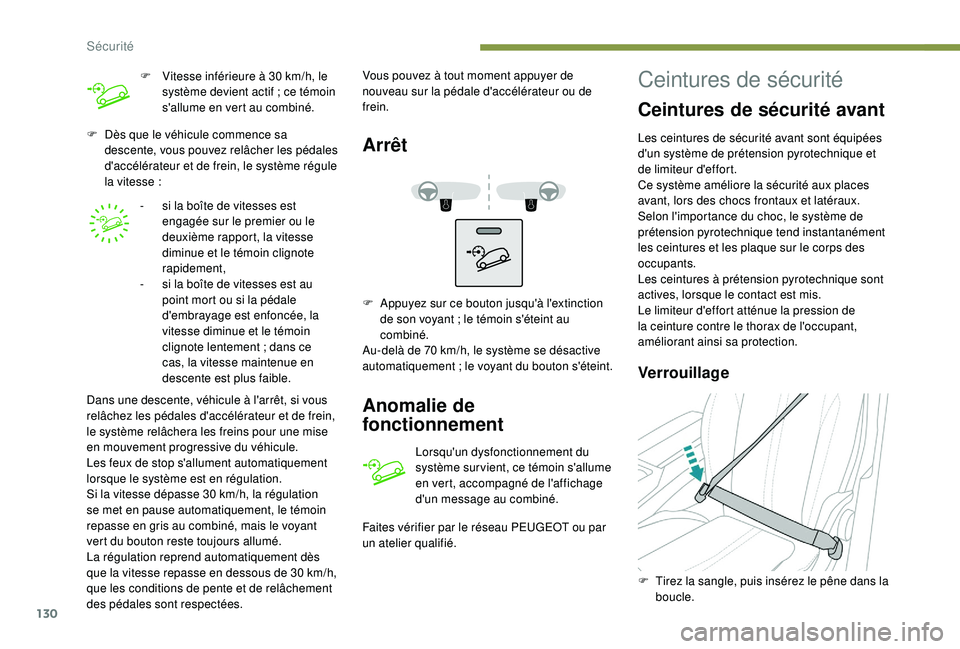

F Dès que le véhicule commence sa descente, vous pouvez relâcher les pédales
d'accélérateur et de frein, le système régule
la vitesse
:
-

s
i la boîte de vitesses est
engagée sur le premier ou le
deuxième rapport, la vitesse
diminue et le témoin clignote
rapidement,
-

s
i la boîte de vitesses est au
point mort ou si la pédale
d'embrayage est enfoncée, la
vitesse diminue et le témoin
clignote lentement
; dans ce
cas, la vitesse maintenue en
descente est plus faible. Vous pouvez à tout moment appuyer de
nouveau sur la pédale d'accélérateur ou de
frein.Arrêt
Anomalie de
fonctionnement
Lorsqu'un dysfonctionnement du
système sur vient, ce témoin s'allume
en vert, accompagné de l'affichage
d'un message au combiné.
F

V

itesse inférieure à 30

km/h, le
système devient actif

; ce témoin
s'allume en vert au combiné.
Dans une descente, véhicule à l'arrêt, si vous
relâchez les pédales d'accélérateur et de frein,
le système relâchera les freins pour une mise
en mouvement progressive du véhicule.
Les feux de stop s'allument automatiquement
lorsque le système est en régulation.
Si la vitesse dépasse 30

km/h, la régulation
se met en pause automatiquement, le témoin
repasse en gris au combiné, mais le voyant
vert du bouton reste toujours allumé.
La régulation reprend automatiquement dès
que la vitesse repasse en dessous de 30

km/h,
que les conditions de pente et de relâchement
des pédales sont respectées. F

A

ppuyez sur ce bouton jusqu'à l'extinction
de son voyant ; le témoin s'éteint au
combiné.
Au-delà de 70 km/h, le système se désactive
automatiquement ; le voyant du bouton s'éteint.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Ceintures de sécurité
Ceintures de sécurité avant
Les ceintures de sécurité avant sont équipées
d'un système de prétension pyrotechnique et
de limiteur d'effort.
Ce système améliore la sécurité aux places
avant, lors des chocs frontaux et latéraux.
Selon l'importance du choc, le système de
prétension pyrotechnique tend instantanément
les ceintures et les plaque sur le corps des
occupants.
Les ceintures à prétension pyrotechnique sont
actives, lorsque le contact est mis.
Le limiteur d'effort atténue la pression de
la ceinture contre le thorax de l'occupant,
améliorant ainsi sa protection.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
Sécurité

131

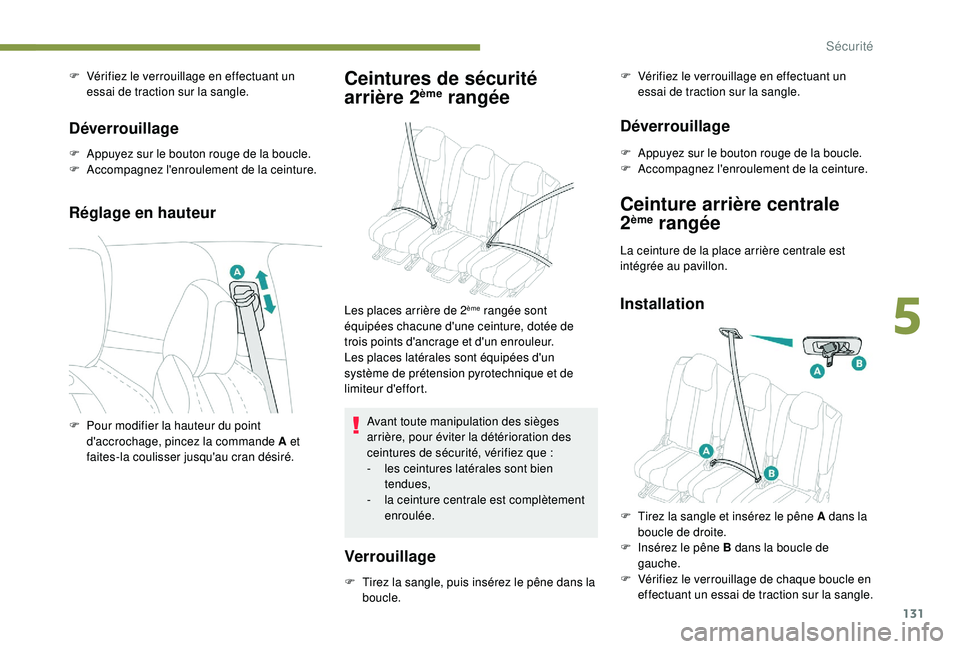

F Vérifiez le verrouillage en effectuant un essai de traction sur la sangle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Réglage en hauteur
Ceintures de sécurité
arrière 2ème rangée
F Pour modifier la hauteur du point d'accrochage, pincez la commande A et
faites-la coulisser jusqu'au cran désiré.
Verrouillage
F Tirez la sangle, puis insérez le pêne dans la boucle.
Déverrouillage
F Appuyez sur le bouton rouge de la boucle.
F A ccompagnez l'enroulement de la ceinture.
Avant toute manipulation des sièges
arrière, pour éviter la détérioration des
ceintures de sécurité, vérifiez que

:
-

l

es ceintures latérales sont bien
tendues,
-

l

a ceinture centrale est complètement
enroulée.
Les places arrière de 2
ème rangée sont
équipées chacune d'une ceinture, dotée de
trois points d'ancrage et d'un enrouleur.
Les places latérales sont équipées d'un
système de prétension pyrotechnique et de
limiteur d'effort. F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Ceinture arrière centrale
2ème rangée
La ceinture de la place arrière centrale est
intégrée au pavillon.
Installation
F Tirez la sangle et insérez le pêne A dans la boucle de droite.
F

I
nsérez le pêne B dans la boucle de
gauche.
F

V
érifiez le verrouillage de chaque boucle en
effectuant un essai de traction sur la sangle.
5
Sécurité

132

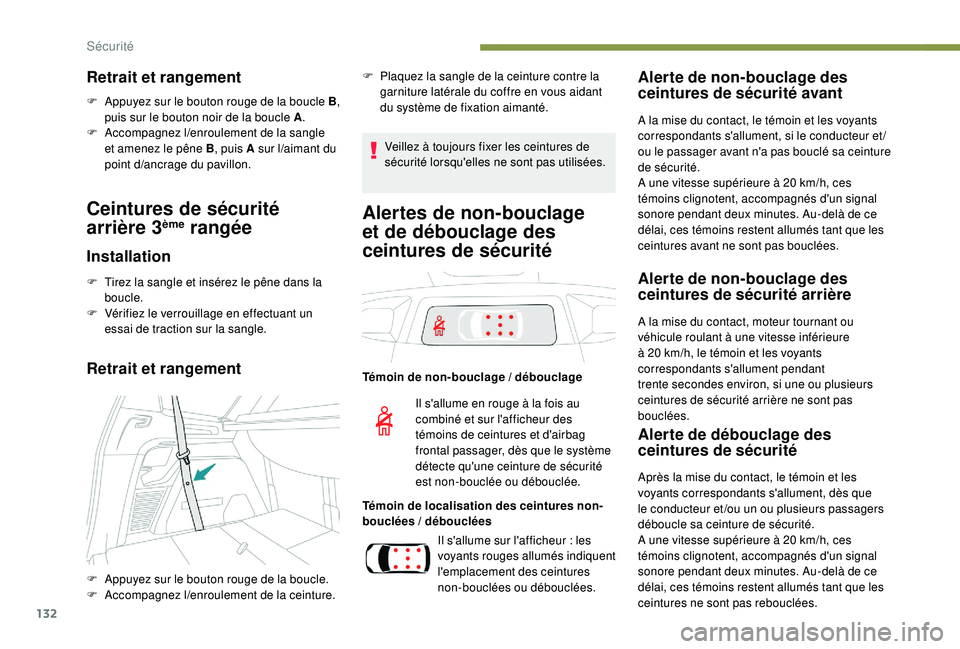

Retrait et rangement
F Appuyez sur le bouton rouge de la boucle B,
p uis sur le bouton noir de la boucle A .
F

A
ccompagnez l
/e
nroulement de la sangle
et amenez le pêne B , puis A sur l
/a

imant du
point d
/anc

rage du pavillon.
Ceintures de sécurité
arrière 3ème rangée
Installation
F Tirez la sangle et insérez le pêne dans la boucle.
F

V
érifiez le verrouillage en effectuant un
essai de traction sur la sangle.
Retrait et rangement
Veillez à toujours fixer les ceintures de
sécurité lorsqu'elles ne sont pas utilisées.
Alertes de non-bouclage
et de débouclage des
ceintures de sécurité
Témoin de non-bouclage / débouclage
Témoin de localisation des ceintures non-
bouclées


/ débouclées
Alerte de non-bouclage des
ceintures de sécurité avant
A la mise du contact, le témoin et les voyants
correspondants s'allument, si le conducteur et /
ou le passager avant n'a pas bouclé sa ceinture
de sécurité.
A une vitesse supérieure à 20 km/h, ces
témoins clignotent, accompagnés d'un signal
sonore pendant deux
minutes. Au-delà de ce
délai, ces témoins restent allumés tant que les
ceintures avant ne sont pas bouclées.
Alerte de non-bouclage des
ceintures de sécurité arrière
A la mise du contact, moteur tournant ou
véhicule roulant à une vitesse inférieure
à 20
km/h, le témoin et les voyants
correspondants s'allument pendant
trente
secondes environ, si une ou plusieurs
ceintures de sécurité arrière ne sont pas
bouclées.
Alerte de débouclage des
ceintures de sécurité
F Plaquez la sangle de la ceinture contre la garniture latérale du coffre en vous aidant
du système de fixation aimanté.
F

A

ppuyez sur le bouton rouge de la boucle.
F

A

ccompagnez l
/e

nroulement de la ceinture. Il s'allume en rouge à la fois au
combiné et sur l'afficheur des
témoins de ceintures et d'airbag
frontal passager, dès que le système
détecte qu'une ceinture de sécurité
est non-bouclée ou débouclée.
Il s'allume sur l'afficheur
: les
voyants rouges allumés indiquent
l'emplacement des ceintures
non-bouclées ou débouclées. Après la mise du contact, le témoin et les
voyants correspondants s'allument, dès que
le conducteur et /ou un ou plusieurs passagers
déboucle sa ceinture de sécurité.
A une vitesse supérieure à 20
km/h, ces
témoins clignotent, accompagnés d'un signal
sonore pendant deux
minutes. Au-delà de ce
délai, ces témoins restent allumés tant que les
ceintures ne sont pas rebouclées.
Sécurité

133
Conseils
Le conducteur doit s'assurer que les
passagers utilisent correctement les
ceintures de sécurité et qu'ils sont tous bien
attachés avant de rouler.
Quelle que soit votre place dans le véhicule,
mettez toujours votre ceinture de sécurité,
même pour des trajets de courte durée.
N'inversez pas les boucles de ceinture, car
celles-ci ne rempliraient pas entièrement leur
rôle.
Les ceintures de sécurité sont équipées
d'un enrouleur permettant l'ajustement
automatique de la longueur de sangle à votre
morphologie. Le rangement de la ceinture
s'effectue automatiquement lorsque celle-ci
n'est pas utilisée.
Avant et après utilisation, assurez-vous que la
ceinture est correctement enroulée.
La partie basse de la sangle doit être
positionnée le plus bas possible sur le bassin.
La partie haute doit être positionnée dans le
creux de l'épaule.
Les enrouleurs sont équipés d'un dispositif
de blocage automatique lors d'une collision,
d'un freinage d'urgence ou du retournement
du véhicule. Vous pouvez débloquer le
dispositif en tirant fermement la sangle et
en la relâchant pour qu'elle se rembobine
légèrement.Pour être efficace, une ceinture de sécurité
:
- d oit être tendue au plus près du corps,
-

d
oit être tirée devant vous par un
mouvement régulier, en vérifiant qu'elle ne
se vrille pas,
-

n
e doit maintenir qu'une seule personne,
-

n
e doit pas porter de trace de coupure ou
d'effilochage,
-

n
e doit pas être transformée ou modifiée
afin de ne pas altérer sa per formance.
En raison des prescriptions de sécurité
en vigueur, pour toute inter vention sur les
ceintures de sécurité de votre véhicule,
adressez-vous à un atelier qualifié disposant
de la compétence et du matériel adapté, ce
que le réseau PEUGEOT est en mesure de
vous apporter.
Faites vérifier périodiquement vos ceintures
par le réseau PEUGEOT ou par un atelier
qualifié et, particulièrement si les sangles
présentent des traces de détérioration.
Nettoyez les sangles de ceinture avec de
l'eau savonneuse ou un produit nettoyant
textile, vendu dans le réseau PEUGEOT.
Après rabattement ou déplacement d'un
siège ou d'une banquette arrière, assurez-
vous que la ceinture est correctement
positionnée et enroulée. Recommandations pour les enfants
Utilisez un siège enfant adapté, si le passager
a moins de 12 ans ou mesure moins
d'un


mètre cinquante.
N'utilisez jamais la même ceinture pour
attacher plusieurs personnes.
Ne transportez jamais un enfant sur vos
genoux.
Pour plus d'informations sur les Sièges
enfants , reportez-vous à la rubrique
correspondante.
En cas de choc
En fonction de la nature et de l'importance
des chocs , le dispositif pyrotechnique peut
se déclencher avant et indépendamment du
déploiement des airbags. Le déclenchement
des prétensionneurs s'accompagne d'un
léger dégagement de fumée inoffensive et
d'un bruit, dus à l'activation de la cartouche
pyrotechnique intégrée au système.
Dans tous les cas, le témoin d'airbag
s'allume.
Après un choc, faites vérifier et
éventuellement remplacer le système
des ceintures de sécurité par le réseau
PEUGEOT ou par un atelier qualifié.
5
Sécurité

134
Airbags
Généralités
Système conçu pour contribuer à renforcer
la sécurité des occupants (sauf le passager
arrière central) en cas de collisions violentes.
Les airbags complètent l'action des ceintures
de sécurité équipées de limiteur d'effort (sauf
celle du passager arrière central).
Dans ce cas, les détecteurs électroniques
enregistrent et analysent les chocs frontaux et
latéraux subis dans les zones de détection de
choc :
-

e
n cas de choc violent, les airbags se
déploient instantanément et contribuent à
mieux protéger les occupants du véhicule
(sauf le passager arrière central)
; aussitôt
après le choc, les airbags se dégonflent
rapidement afin de ne gêner ni la visibilité,
ni la sortie éventuelle des occupants,
-

e
n cas de choc peu violent, d'impact sur la
face arrière et dans certaines conditions de
retournement, les airbags peuvent ne pas
se déployer
; seule la ceinture de sécurité
contribue à assurer votre protection dans
ces situations.
Les airbags ne fonctionnent pas
contact coupé.
Cet équipement ne se déploie qu'une
seule fois. Si un second choc sur vient
(lors du même accident ou d'un autre
accident), l'airbag ne se déclenchera plus.
Zones de détection de choc
A. Zone d'impact frontal.
B. Zone d'impact latéral.
Le déclenchement d'un ou des airbags
s'accompagne d'un léger dégagement de
fumée et d'un bruit, dus à l'activation de
la cartouche pyrotechnique intégrée au
système.
Cette fumée n'est pas nocive, mais peut
se révéler irritante pour des personnes
sensibles.
Le bruit de la détonation liée au
déclenchement d'un ou des airbags peut
entraîner une légère diminution de la
capacité auditive pendant un bref laps de
temps.
Airbags frontaux
Système protégeant, en cas de choc frontal
violent, le conducteur et le passager avant afin
de limiter les risques de traumatisme à la tête
et au thorax.
Pour le conducteur, il est intégré au centre
du volant
; pour le passager avant, dans la
planche de bord au-dessus de la boîte à gants.
Déclenchement
Ils se déclenchent, sauf l'airbag frontal
passager s'il est désactivé, en cas de choc
frontal violent appliqué sur tout ou partie
de la zone d'impact frontal A , suivant l'axe
longitudinal du véhicule dans un plan horizontal
et de sens avant vers arrière du véhicule.
L'airbag frontal s'interpose entre le thorax et
la tête de l'occupant avant du véhicule et le
volant, côté conducteur, et la planche de bord,
côté passager, pour amortir sa projection en
avant.
Sécurité
