143

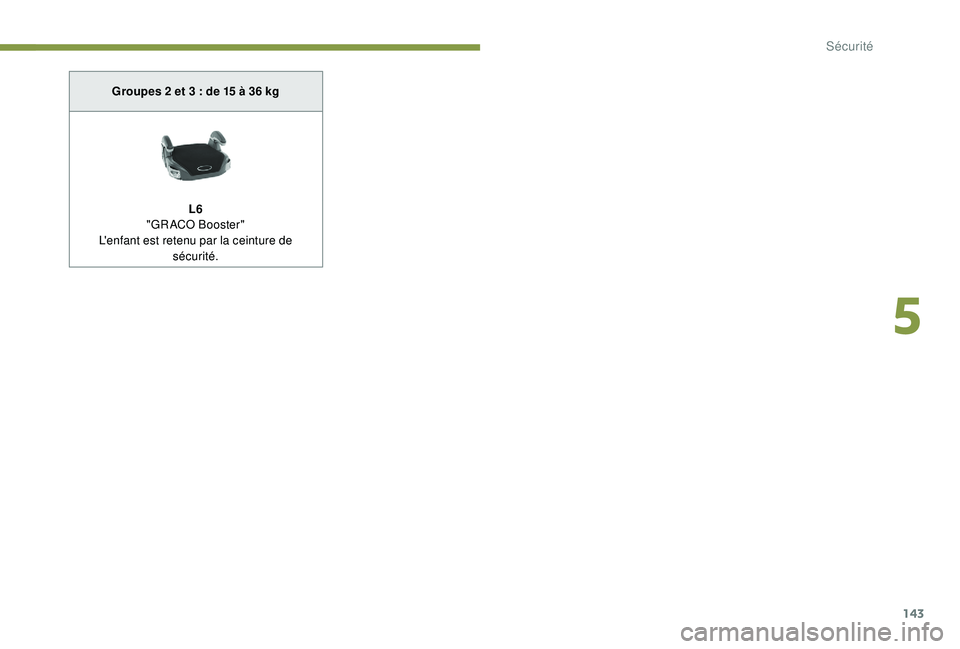

Groupes 2 et 3 : de 15 à 36 kg
L 6
"GRACO Booster"
L'enfant est retenu par la ceinture de sécurité.
5
Sécurité

144

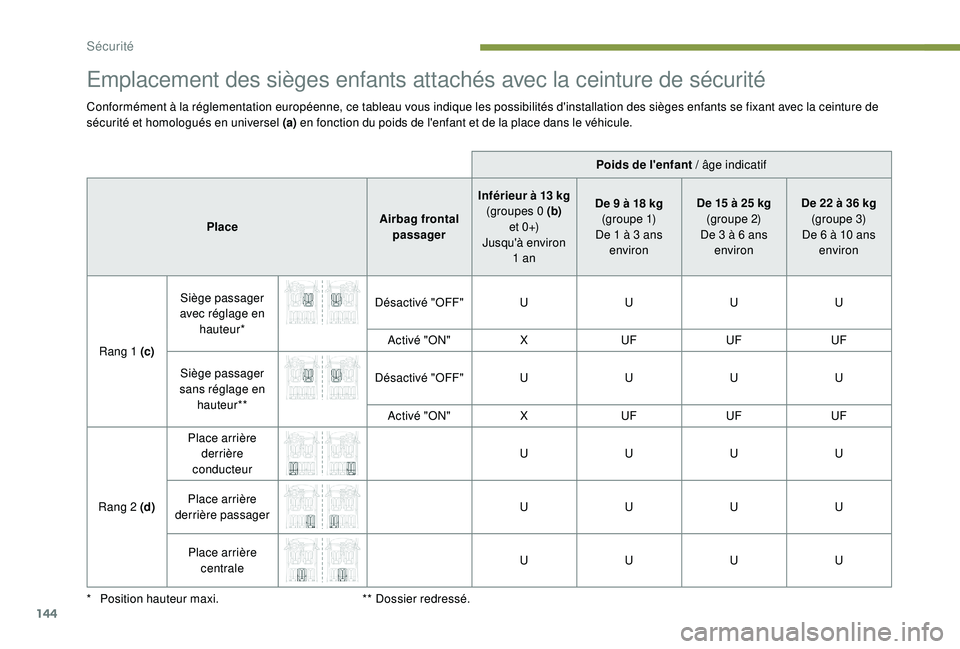

Emplacement des sièges enfants attachés avec la ceinture de sécurité
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants se fixant avec la ceinture de
sécurité et homologués en universel (a) en fonction du poids de l'enfant et de la place dans le véhicule.
Poids de l'enfant
/ âge indicatif
Place Airbag frontal
passager Inférieur à 13
kg
(groupes 0 (b)
e t 0 +)
Jusqu'à environ 1 an De 9 à 18
kg
(g r o u p e 1)
De 1 à 3 ans environ De 15 à 25
kg
(groupe 2)
De 3 à 6 ans environ De 22 à 36
kg
(groupe 3)
De 6 à 10 ans environ
Rang 1 (c) Siège passager
avec réglage en hauteur* Désactivé "OFF"
UUUU
Activé "ON" XUF UFUF
Siège passager
sans réglage en hauteur** Désactivé "OFF"
UUUU
Activé "ON" XUF UFUF
Rang 2 (d) Place arrière
derrière
conducteur U
UUU
Place arrière
derrière passager U
UUU
Place arrière centrale U
UUU
*

P
osition hauteur maxi. **
D

ossier redressé.
Sécurité

145

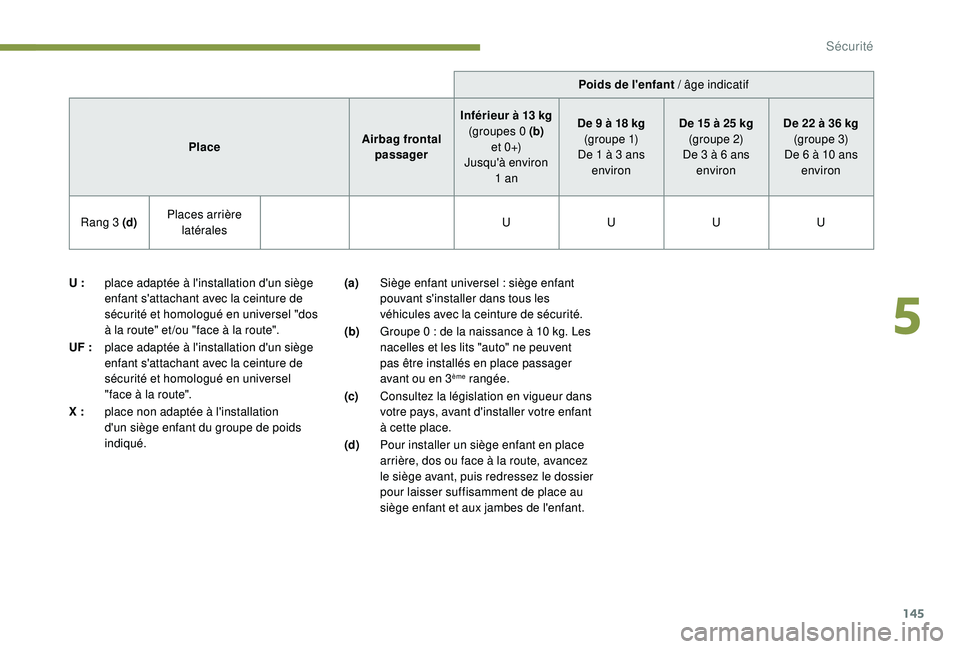

(a)Siège enfant universel : siège enfant
pouvant s'installer dans tous les
véhicules avec la ceinture de sécurité.
(b) Groupe 0
: de la naissance à 10 kg. Les
nacelles et les lits "auto" ne peuvent
pas être installés en place passager
avant ou en 3
ème rangée.
(c) Consultez la législation en vigueur dans
votre pays, avant d'installer votre enfant
à cette place.
(d) Pour installer un siège enfant en place
arrière, dos ou face à la route, avancez
le siège avant, puis redressez le dossier
pour laisser suffisamment de place au
siège enfant et aux jambes de l'enfant.
U

:
place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel "dos
à la route" et /ou "face à la route".
UF

:
place adaptée à l'installation d'un siège
enfant s'attachant avec la ceinture de
sécurité et homologué en universel
"face à la route".
X

: place non adaptée à l'installation
d'un siège enfant du groupe de poids
indiqué. Poids de l'enfant
/ âge indicatif
Place Airbag frontal
passager Inférieur à 13 kg
(groupes 0 (b)
e t 0 +)
Jusqu'à environ 1 an De 9 à 18 kg
(g r o u p e 1)
De 1 à 3 ans environ De 15 à 25 kg
(groupe 2)
De 3 à 6 ans environ De 22 à 36 kg
(groupe 3)
De 6 à 10 ans environ
Rang 3 (d) Places arrière
latérales U
UUU
5
Sécurité

146

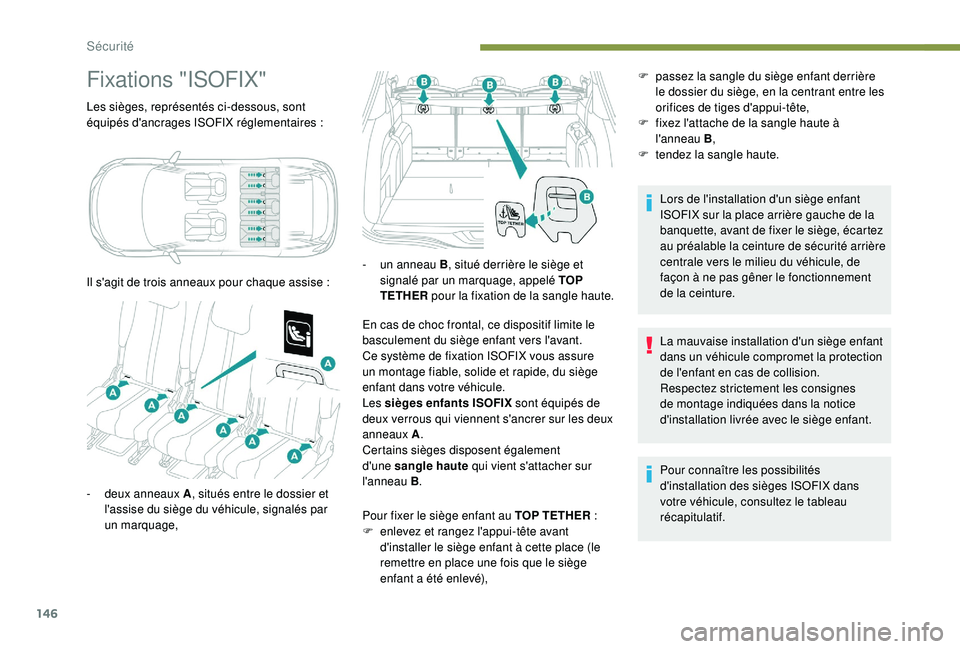

Fixations "ISOFIX"
Les sièges, représentés ci-dessous, sont
équipés d'ancrages ISOFIX réglementaires :
Il s'agit de trois anneaux pour chaque assise
:En cas de choc frontal, ce dispositif limite le
basculement du siège enfant vers l'avant.
Ce système de fixation ISOFIX vous assure
un montage fiable, solide et rapide, du siège
enfant dans votre véhicule.
Les sièges enfants ISOFIX sont équipés de
deux verrous qui viennent s'ancrer sur les deux
anneaux A .
Certains sièges disposent également
d'une sangle haute qui vient s'attacher sur
l'anneau
B. F

p
assez la sangle du siège enfant derrière
le dossier du siège, en la centrant entre les
orifices de tiges d'appui-tête,
F

f
ixez l'attache de la sangle haute à
l'anneau
B,
F

t
endez la sangle haute.Lors de l'installation d'un siège enfant
ISOFIX sur la place arrière gauche de la
banquette, avant de fixer le siège, écartez
au préalable la ceinture de sécurité arrière
centrale vers le milieu du véhicule, de
façon à ne pas gêner le fonctionnement
de la ceinture.
La mauvaise installation d'un siège enfant
dans un véhicule compromet la protection
de l'enfant en cas de collision.
Respectez strictement les consignes
de montage indiquées dans la notice
d'installation livrée avec le siège enfant.
Pour connaître les possibilités
d'installation des sièges ISOFIX dans
votre véhicule, consultez le tableau
récapitulatif.
-

d
eux anneaux A , situés entre le dossier et
l'assise du siège du véhicule, signalés par
un marquage, -

u
n anneau B, situé derrière le siège et
signalé par un marquage, appelé TOP
TETHER pour la fixation de la sangle haute.
Pour fixer le siège enfant au TOP TETHER
:
F

e
nlevez et rangez l'appui-tête avant
d'installer le siège enfant à cette place (le
remettre en place une fois que le siège
enfant a été enlevé),
Sécurité

147

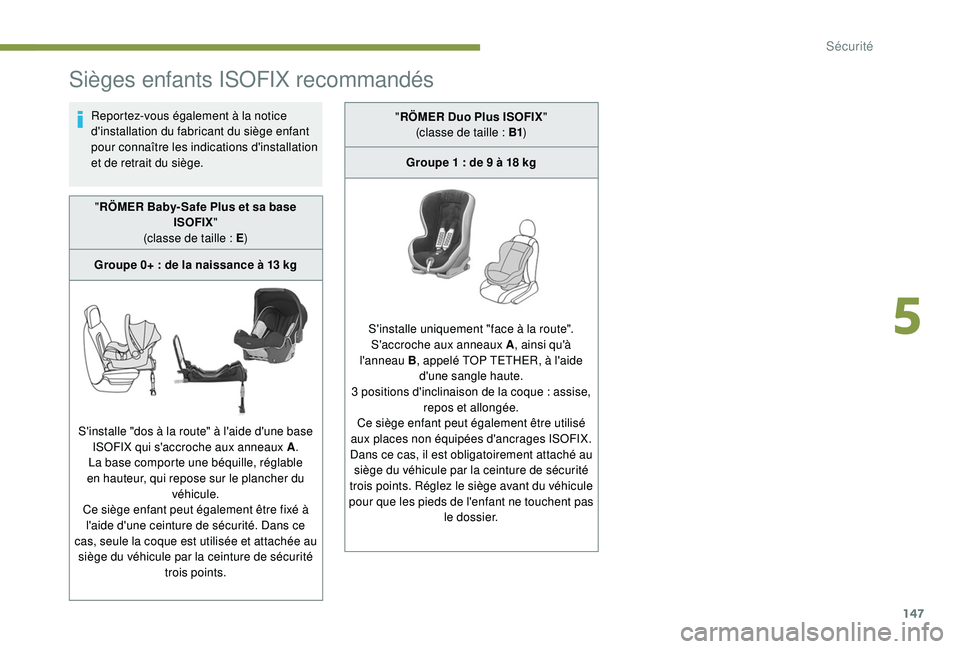

Sièges enfants ISOFIX recommandés
Reportez-vous également à la notice
d'installation du fabricant du siège enfant
pour connaître les indications d'installation
et de retrait du siège." RÖMER Baby- Safe Plus et sa base
ISOFIX"
(classe de taille
: E)
Groupe 0+
: de la naissance à 13 kg
S'installe "dos à la route" à l'aide d'une base ISOFIX qui s'accroche aux anneaux A .
La base comporte une béquille, réglable
en hauteur, qui repose sur le plancher du véhicule.
Ce siège enfant peut également être fixé à l'aide d'une ceinture de sécurité. Dans ce
cas, seule la coque est utilisée et attachée au siège du véhicule par la ceinture de sécurité trois points. "
RÖMER Duo Plus ISOFIX "
(classe de taille
: B1)
Groupe 1
: de 9 à 18 kg
S'installe uniquement "face à la route". S'accroche aux anneaux A , ainsi qu'à
l'anneau B , appelé TOP TETHER, à l'aide
d'une sangle haute.
3 positions d'inclinaison de la coque
: assise,
repos et allongée.
Ce siège enfant peut également être utilisé
aux places non équipées d'ancrages ISOFIX.
Dans ce cas, il est obligatoirement attaché au siège du véhicule par la ceinture de sécurité
trois points. Réglez le siège avant du véhicule
pour que les pieds de l'enfant ne touchent pas le dossier.
5
Sécurité

148

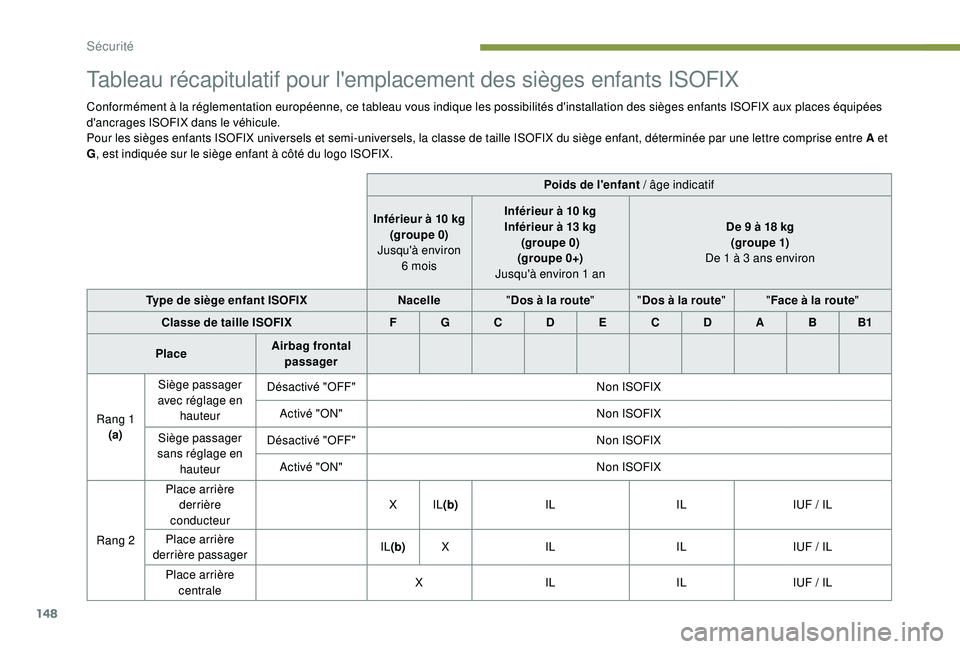

Tableau récapitulatif pour l'emplacement des sièges enfants ISOFIX
Conformément à la réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants ISOFIX aux places équipées
d'ancrages ISOFIX dans le véhicule.
Pour les sièges enfants ISOFIX universels et semi-universels, la classe de taille ISOFIX du siège enfant, déterminée par une lettre comprise entre A et
G, est indiquée sur le siège enfant à côté du logo ISOFIX.
Poids de l'enfant
/ âge indicatif
Inférieur à 10
kg
(groupe 0)
Jusqu'à environ 6 mois Inférieur à 10
kg
Inférieur à 13
kg
(groupe 0)
(groupe 0+)
Jusqu'à environ 1 an De 9 à 18
kg
(g ro up e 1)
De 1 à 3 ans environ
Type de siège enfant ISOFIX Nacelle"Dos à la route " "Dos à la route " "Face à la route"
Classe de taille ISOFIX F G C D E C D A B B1
Place Airbag frontal
passager
Rang 1 (a) Siège passager
avec réglage en hauteur Désactivé "OFF"
Non ISOFIX
Activé "ON" Non ISOFIX
Siège passager
sans réglage en hauteur Désactivé "OFF"
Non ISOFIX
Activé "ON" Non ISOFIX
Rang 2 Place arrière
derrière
conducteur X
IL(b) IL ILIUF
/ IL
Place arrière
derrière passager IL
(b) X IL ILIUF
/ IL
Place arrière centrale X
IL ILIUF
/ IL
Sécurité

149

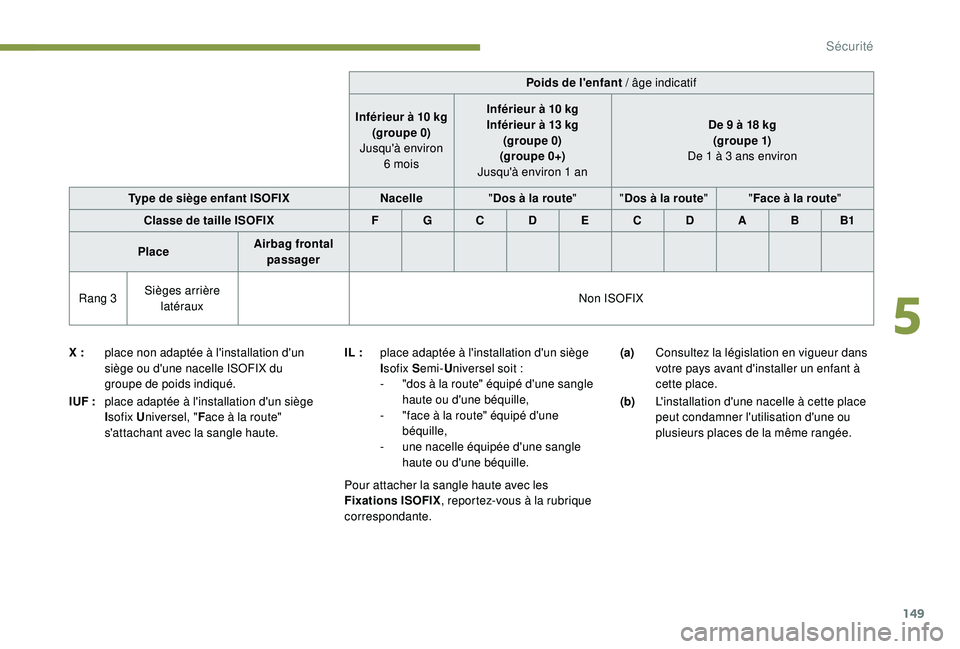

X :place non adaptée à l'installation d'un
siège ou d'une nacelle ISOFIX du
groupe de poids indiqué.
IUF
:place adaptée à l'installation d'un siège
Isofix U niversel, " Face à la route"
s'attachant avec la sangle haute. IL
:
place adaptée à l'installation d'un siège
Isofix S emi-Universel soit
:
-

"
dos à la route" équipé d'une sangle
haute ou d'une béquille,
-

"
face à la route" équipé d'une
béquille,
-

u
ne nacelle équipée d'une sangle
haute ou d'une béquille. (a)
Consultez la législation en vigueur dans
votre pays avant d'installer un enfant à
cette place.
(b) L'installation d'une nacelle à cette place
peut condamner l'utilisation d'une ou
plusieurs places de la même rangée.
Poids de l'enfant
/ âge indicatif
Inférieur à 10 kg
(groupe 0)
Jusqu'à environ 6 mois Inférieur à 10 kg
Inférieur à 13 kg
(groupe 0)
(groupe 0+)
Jusqu'à environ 1 an De 9 à 18 kg
(g ro up e 1)
De 1 à 3 ans environ
Type de siège enfant ISOFIX Nacelle"Dos à la route " "Dos à la route " "Face à la route"
Classe de taille ISOFIX F G C D E C D A B B1
Place Airbag frontal
passager
Rang 3 Sièges arrière
latéraux Non ISOFIX
Pour attacher la sangle haute avec les
Fixations ISOFIX , reportez-vous à la rubrique
correspondante.
5
Sécurité

150

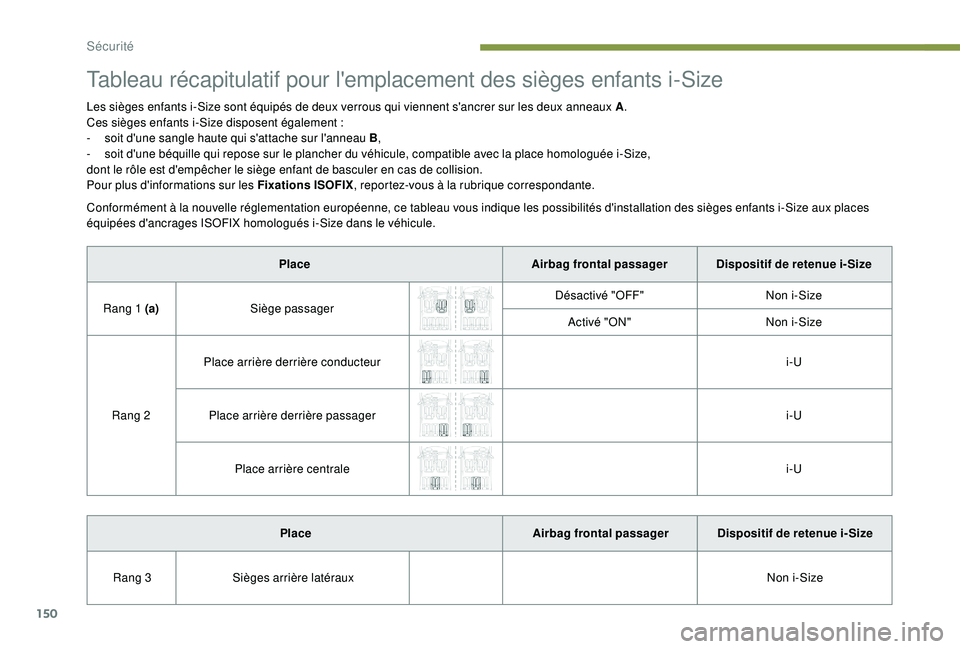

Tableau récapitulatif pour l'emplacement des sièges enfants i-Size
Les sièges enfants i-Size sont équipés de deux verrous qui viennent s'ancrer sur les deux anneaux A.
Ces sièges enfants i-Size disposent également :
-

s
oit d'une sangle haute qui s'attache sur l'anneau B ,
-

s
oit d'une béquille qui repose sur le plancher du véhicule, compatible avec la place homologuée i-Size,
dont le rôle est d'empêcher le siège enfant de basculer en cas de collision.
Pour plus d'informations sur les Fixations ISOFIX , reportez-vous à la rubrique correspondante.
Conformément à la nouvelle réglementation européenne, ce tableau vous indique les possibilités d'installation des sièges enfants i-Size aux places
équipées d'ancrages ISOFIX homologués i-Size dans le véhicule.
Place Airbag frontal passagerDispositif de retenue i-Size
Rang 1 (a) Siège passager Désactivé "OFF"
Non i-Size
Activé "ON" Non i-Size
Rang 2 Place arrière derrière conducteur
i-U
Place arrière derrière passager i-U
Place arrière centrale i-U
Place Airbag frontal passagerDispositif de retenue i-Size
Rang 3 Sièges arrière latéraux Non i-Size
