2018 PEUGEOT 5008 Kezelési útmutató (in Hungarian)

223

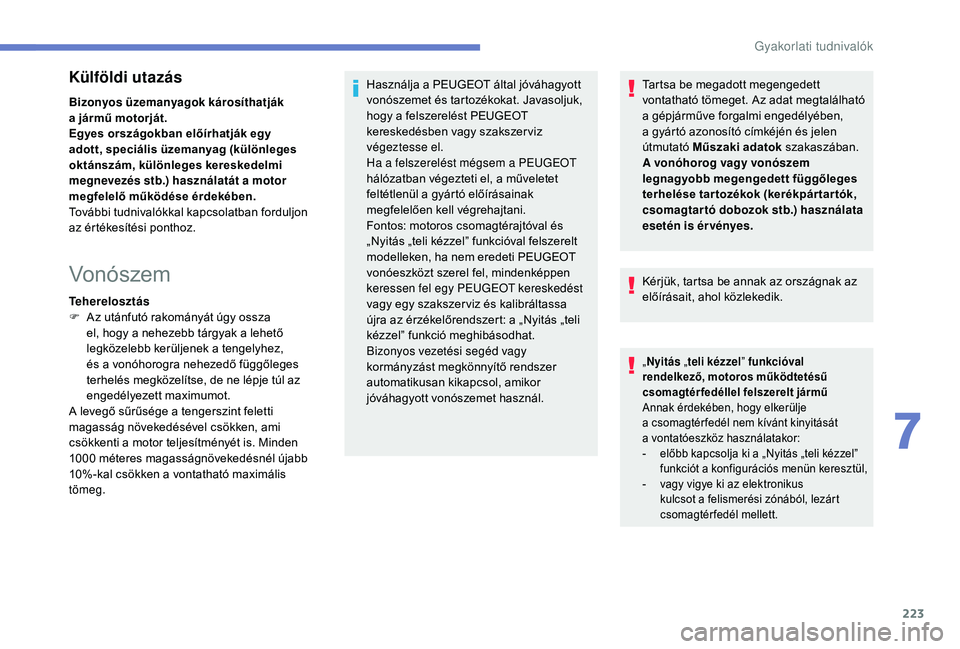

Külföldi utazás
Bizonyos üzemanyagok károsíthatják
a jármű motorját.
Egyes országokban előírhatják egy
adott, speciális üzemanyag (különleges
oktánszám, különleges kereskedelmi
megnevezés stb.) használatát a


motor
megfelelő működése érdekében.
További tudnivalókkal kapcsolatban forduljon
az értékesítési ponthoz.
Vonószem
Teherelosztás
F A z utánfutó rakományát úgy ossza
el, hogy a
nehezebb tárgyak a lehető
legközelebb kerüljenek a
tengelyhez,
és a
vonóhorogra nehezedő függőleges
terhelés megközelítse, de ne lépje túl az
engedélyezett maximumot.
A levegő sűrűsége a
tengerszint feletti
magasság növekedésével csökken, ami
csökkenti a
motor teljesítményét is. Minden
1000
méteres magasságnövekedésnél újabb
10%-kal csökken a
vontatható maximális
tömeg. Használja a
PEUGEOT által jóváhagyott
vonószemet és tartozékokat. Javasoljuk,
hogy a felszerelést PEUGEOT
kereskedésben vagy szakszer viz
végeztesse el.
Ha a felszerelést mégsem a PEUGEOT
hálózatban végezteti el, a műveletet
feltétlenül a gyártó előírásainak
megfelelően kell végrehajtani.
Fontos: motoros csomagtérajtóval és
„Nyitás „teli kézzel” funkcióval felszerelt
modelleken, ha nem eredeti PEUGEOT
vonóeszközt szerel fel, mindenképpen
keressen fel egy PEUGEOT kereskedést
vagy egy szakszer viz és kalibráltassa
újra az érzékelőrendszert: a „Nyitás „teli
kézzel” funkció meghibásodhat.
Bizonyos vezetési segéd vagy
kormányzást megkönnyítő rendszer
automatikusan kikapcsol, amikor
jóváhagyott vonószemet használ. Tartsa be megadott megengedett
vontatható tömeget. Az adat megtalálható
a
gépjárműve forgalmi engedélyében,
a gyártó azonosító címkéjén és jelen
útmutató Műszaki adatok szakaszában.
A vonóhorog vagy vonószem
legnagyobb megengedett függőleges
terhelése tar tozékok (kerékpár tar tók,
csomagtar tó dobozok stb.) használata
esetén is érvényes.
Kérjük, tartsa be annak az országnak az
előírásait, ahol közlekedik.
„ Nyitás „ teli kézzel ” funkcióval
rendelkező, motoros működtetésű
csomagtérfedéllel felszerelt jármű
Annak érdekében, hogy elkerülje
a
csomagtér fedél nem kívánt kinyitását
a
vontatóeszköz használatakor:
-

e
lőbb kapcsolja ki a „Nyitás „teli kézzel”
funkciót a
konfigurációs menün keresztül,
-

v
agy vigye ki az elektronikus
kulcsot a
felismerési zónából, lezárt
csomagtérfedél mellett.
7
Gyakorlati tudnivalók

224

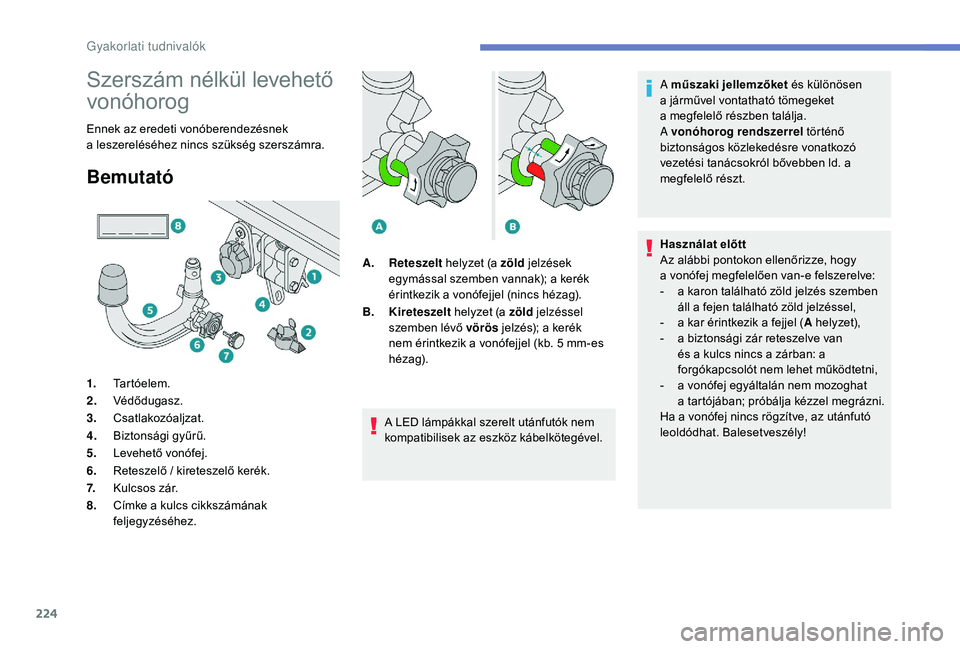

Szerszám nélkül levehető
vonóhorog
Ennek az eredeti vonóberendezésnek
a leszereléséhez nincs szükség szerszámra.
Bemutató
A LED lámpákkal szerelt utánfutók nem
kompatibilisek az eszköz kábelkötegével.
1.
Tartóelem.
2. Védődugasz.
3. Csatlakozóaljzat.
4. Biztonsági gyűrű.
5. Levehető vonófej.
6. Reteszelő / kireteszelő kerék.
7. Kulcsos zár.
8. Címke a

kulcs cikkszámának
feljegyzéséhez. A.
Reteszelt helyzet (a zöld jelzések
egymással szemben vannak); a kerék
érintkezik a vonófejjel (nincs hézag).
B. Kireteszelt helyzet (a zöld jelzéssel
szemben lévő vörös jelzés); a kerék
nem érintkezik a vonófejjel (kb. 5 mm-es
héz ag). A műszaki jellemzőket
és különösen
a járművel vontatható tömegeket
a megfelelő részben találja.
A vonóhorog rendszerrel történő
biztonságos közlekedésre vonatkozó
vezetési tanácsokról bővebben ld. a
megfelelő részt.
Használat előtt
Az alábbi pontokon ellenőrizze, hogy
a vonófej megfelelően van-e felszerelve:
-
a k
aron található zöld jelzés szemben
áll a fejen található zöld jelzéssel,
-
a k
ar érintkezik a fejjel (
A helyzet),
-
a b
iztonsági zár reteszelve van
és a kulcs nincs a zárban: a
forgókapcsolót nem lehet működtetni,
-
a v
onófej egyáltalán nem mozoghat
a tartójában; próbálja kézzel megrázni.
Ha a vonófej nincs rögzítve, az utánfutó
leoldódhat. Balesetveszély!
Gyakorlati tudnivalók

225
Használat után
Ha utazásához nem használ utánfutót
vagy szállítóeszközt, a vonófejet szerelje
le és a védődugaszt tegye a helyére. Ez
különösen fontos abban az esetben, ha
a
vonófej eltakarná a rendszámtáblát vagy
a
lám

pákat.

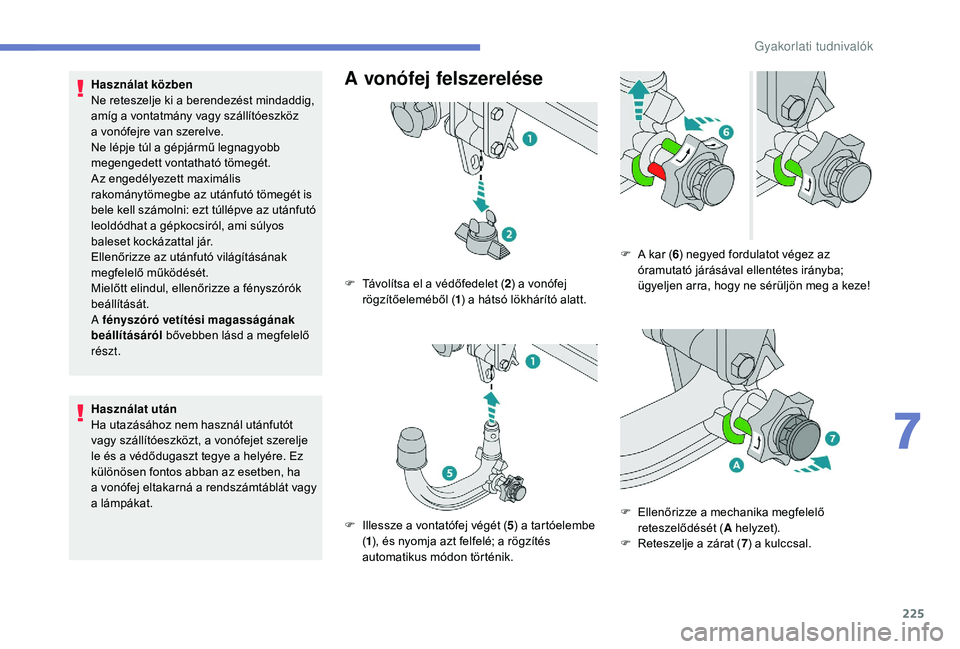

A vonófej felszereléseHasználat közben
Ne reteszelje ki a berendezést mindaddig,
amíg a
vontatmány vagy szállítóeszköz
a
vonófejre van szerelve.
Ne lépje túl a
gépjármű legnagyobb
megengedett vontatható tömegét.
Az engedélyezett maximális
rakománytömegbe az utánfutó tömegét is
bele kell számolni: ezt túllépve az utánfutó
leoldódhat a
gépkocsiról, ami súlyos
baleset kockázattal jár.
Ellenőrizze az utánfutó világításának
megfelelő működését.
Mielőtt elindul, ellenőrizze a
fényszórók
beállítását.
A fényszóró vetítési magasságának
beállításáról bővebben lásd a
megfelelő
részt. F

T
ávolítsa el a védőfedelet (2) a vonófej
rögzítőeleméből ( 1) a hátsó lökhárító alatt.
F

I
llessze a vontatófej végét (5) a tartóelembe
( 1 ), és nyomja azt felfelé; a rögzítés
automatikus módon történik. F

A k
ar (6) negyed fordulatot végez az
óramutató járásával ellentétes irányba;
ügyeljen arra, hogy ne sérüljön meg a
keze!
F

E
llenőrizze a mechanika megfelelő
reteszelődését ( A helyzet).
F

R
eteszelje a zárat (7) a kulccsal.
7
Gyakorlati tudnivalók

226

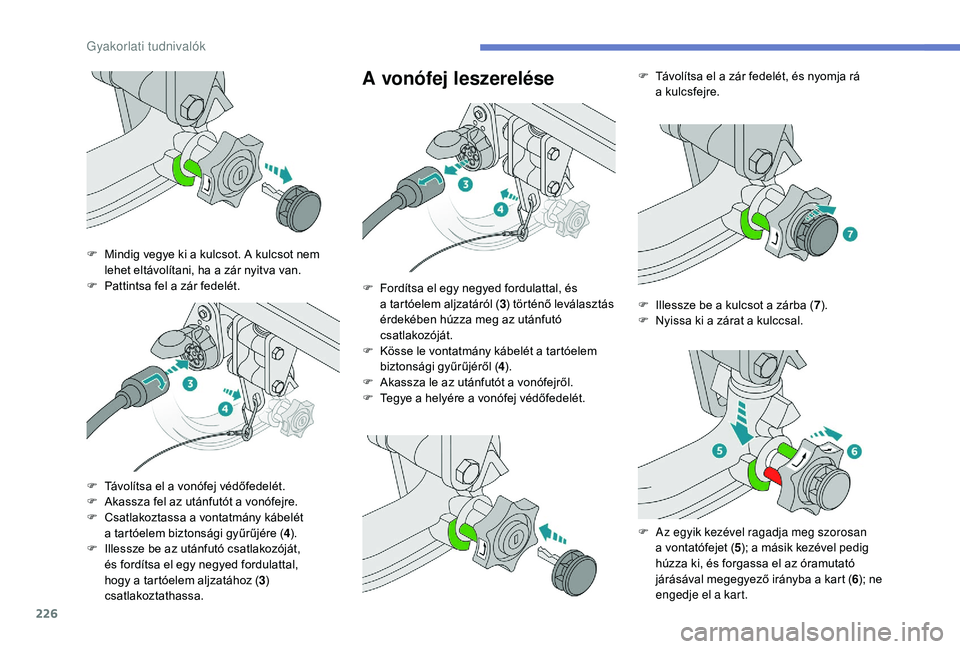

A vonófej leszerelése
F Mindig vegye ki a kulcsot. A kulcsot nem
lehet eltávolítani, ha a zár nyitva van.
F

P
attintsa fel a zár fedelét.
F

T
ávolítsa el a vonófej védőfedelét.
F

A
kassza fel az utánfutót a vonófejre.
F

C
satlakoztassa a vontatmány kábelét
a
tartóelem biztonsági gyűrűjére ( 4).
F

I
llessze be az utánfutó csatlakozóját,
és fordítsa el egy negyed fordulattal,
hogy a
tartóelem aljzatához ( 3)
csatlakoztathassa. F

F
ordítsa el egy negyed fordulattal, és
a
tartóelem aljzatáról (3) történő leválasztás
érdekében húzza meg az utánfutó
csatlakozóját.
F

K
össe le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről ( 4).
F

A
kassza le az utánfutót a vonófejről.
F

T
egye a helyére a vonófej védőfedelét.F

T
ávolítsa el a zár fedelét, és nyomja rá
a
k
ulcsfejre.
F
I
llessze be a kulcsot a zárba (7).
F

N
yissa ki a zárat a kulccsal.
F

A
z egyik kezével ragadja meg szorosan
a
vontatófejet (5); a másik kezével pedig
húzza ki, és forgassa el az óramutató
járásával megegyező irányba a
kart (6); ne
engedje el a
kart.
Gyakorlati tudnivalók

227

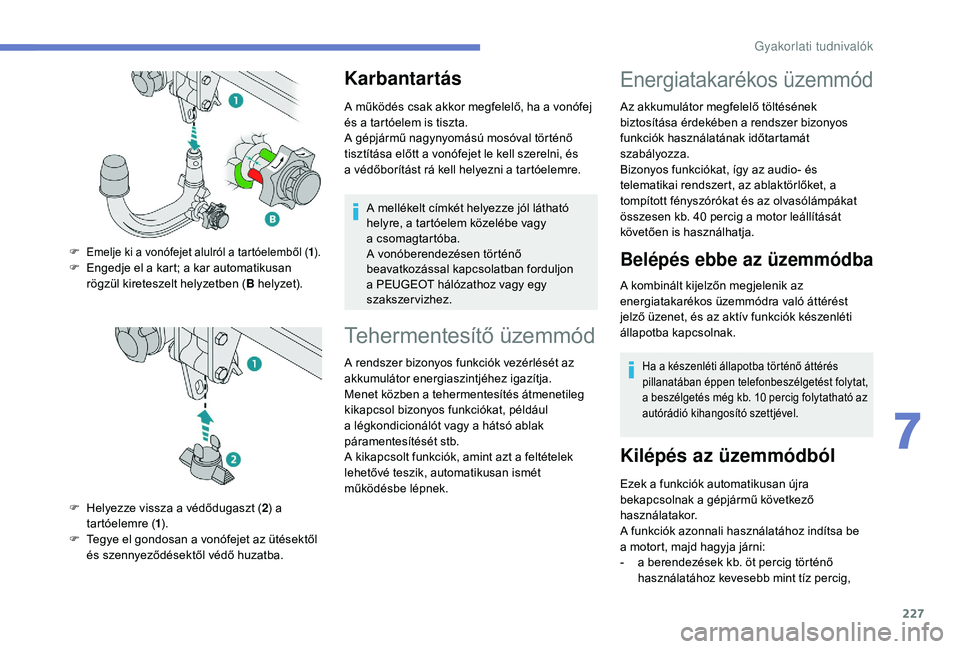

Karbantartás
A működés csak akkor megfelelő, ha a vonófej
é s a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a
vonófejet le kell szerelni, és
a
védőborítást rá kell helyezni a tartóelemre.
A mellékelt címkét helyezze jól látható
helyre, a tartóelem közelébe vagy
a
c

somagtartóba.
A vonóberendezésen történő
beavatkozással kapcsolatban forduljon
a
PEUGEOT hálózathoz vagy egy
szakszervizhez.
Tehermentesítő üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a
tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a
légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a
feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek.
F

Emelje ki a vonófejet alulról a tartóelemből (
1).F Engedje el a kart; a kar automatikusan
rögzül kireteszelt helyzetben ( B helyzet).
F

H
elyezze vissza a védődugaszt (2) a
tartóelemre ( 1).
F

T
egye el gondosan a vonófejet az ütésektől
és szennyeződésektől védő huzatba.
Energiatakarékos üzemmód
Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és az olvasólámpákat
összesen kb. 40
percig a motor leállítását
követően is használhatja.
Belépés ebbe az üzemmódba
A kombinált kijelzőn megjelenik az
energiatakarékos üzemmódra való áttérést
jelző üzenet, és az aktív funkciók készenléti
állapotba kapcsolnak.
Ha a készenléti állapotba történő áttérés
p illanatában éppen telefonbeszélgetést folytat,
a beszélgetés még kb. 10
percig folytatható az
autórádió kihangosító szettjével.
Kilépés az üzemmódból
Ezek a funkciók automatikusan újra
b ekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be
a
motort, majd hagyja járni:
-

a b
erendezések kb. öt percig történő
használatához kevesebb mint tíz percig,
7
Gyakorlati tudnivalók

228
Lemerült akkumulátorral a motort nem
l ehet beindítani.
További tudnivalókat olvashat a
12 voltos
akkumulátorról a
megfelelő részben.
-

a b
erendezések kb. harminc percig történő
használatához több mint tíz percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
Fagyvédő lemez
(A termék forgalmazásának országától
függően.)
Megakadályozza, hogy felhalmozódjon a
hó
a
hűtőventilátor környezetében.
A leszerelhető eszköz két, az elülső
lökhárítóhoz rögzítendő elemből áll.
A lemez fel-, illetve leszerelése tekintetében
azt javasoljuk, hogy forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Mielőtt a szerelést megkezdené,
g yőződjön meg arról, hogy sem a motor,
sem a
ventilátor nem működik.
Beszerelés
F Illessze a megfelelő lemezt a lökhárító alsó
rácsa elé.
F

E
lőször illessze be a két alsó rögzítőkonzolt
a
lökhárítóba.
F

B
illentse felfelé a lemezt úgy, hogy
a
három felső rögzítőkonzol is bepattanjon
a
lökhárítóba.
F

A s
zélét megnyomva ellenőrizze az egység
megfelelően tart-e a
helyén.
Ismételje meg ugyanezeket a
műveleteket
a
másik lemezzel.
Eltávolítás
F Dugja be az ujját a lemez felső részén
található nyílásba.
F

H
úzza maga felé és pattintsa le a lemezt.
Ismételje meg ugyanezeket a
műveleteket
a
másik lemezzel. A hófogó lemezt el kell távolítani:
-

1
0 °C feletti külső hőmérsékletnél,
-
v

ontatáskor,
-

1
20 km/h feletti sebességnél.
Hólánc
Téli időjárás esetén a hólánc
j avítja a meghajtást és a gépjármű
fékezéskor tapasztalható
viselkedését.
Gyakorlati tudnivalók

229
A hóláncot csak az első kerekekre kell
felszerelni. Mankókerék típusú pótkerékre
tilos felszerelni.
Kérjük, vegye figyelembe a hóláncok
használatára és a
megengedett
legnagyobb sebességre vonatkozó
törvényi szabályozást.
Kizárólag a
g

épjárművén található
keréktípushoz való hóláncot használjon:Felszerelési tanácsok
F Ha út közben kell felszerelnie a hóláncot,
állítsa le a gépjárművet az út szélén, sima
felületen.
F

H
úzza be a rögzítőféket és szükség
esetén ékelje ki a
kerekeket, hogy ne
mozdulhasson el a
gépjármű.
F

S
zerelje fel a hóláncot a gyártó utasításai
alapján.
F

I
nduljon el óvatosan, és haladjon pár
percig anélkül, hogy túllépné az 50
km/h-s
sebességet.
F

Á
lljon meg, és ellenőrizze a hólánc
feszességét.
Javasoljuk, hogy elindulás előtt száraz, sík
felületen gyakorolja a
hólánc felszerelését.
Lehetőleg ne használjon hóláncot nem
behavazott úton, nehogy megrongálja
a
hóláncot és az útfelületet. Ha
gépjárműve könnyűfém keréktárcsákkal
rendelkezik, gondoskodjon róla, hogy
a
hólánc és annak egyetlen rögzítőeleme
se érintkezzen a
keréktárcsával.
Tetőcsomagtartó rudak
felszerelése
Biztonsági okokból és a tető épségének
m egóvása érdekében a gépjárműhöz
ajánlott keresztirányú tetőcsomagtartó
rudakat kell használni.
Tartsa be a
csomagtartó rudak
útmutatójában szereplő szerelési és
használati utasításokat.
Felszerelés hosszanti
tetőrudakra
Eredeti
gumiabroncsméret Maximális
láncszemméret
215/65
R17 9
mm
225/55
R18 9
mm
205/55
R19 9
mm
235/50
R19
nem szerelhető fel hólánccal
A hóláncokkal kapcsolatos bővebb
információért forduljon a PEUGEOT hálózathoz
vagy egy szakszer vizhez. A hosszanti tetőrudakra a
megjelölt rögzítési
pontoknál kell a keresztrudakat felszerelni.
7
Gyakorlati tudnival

230

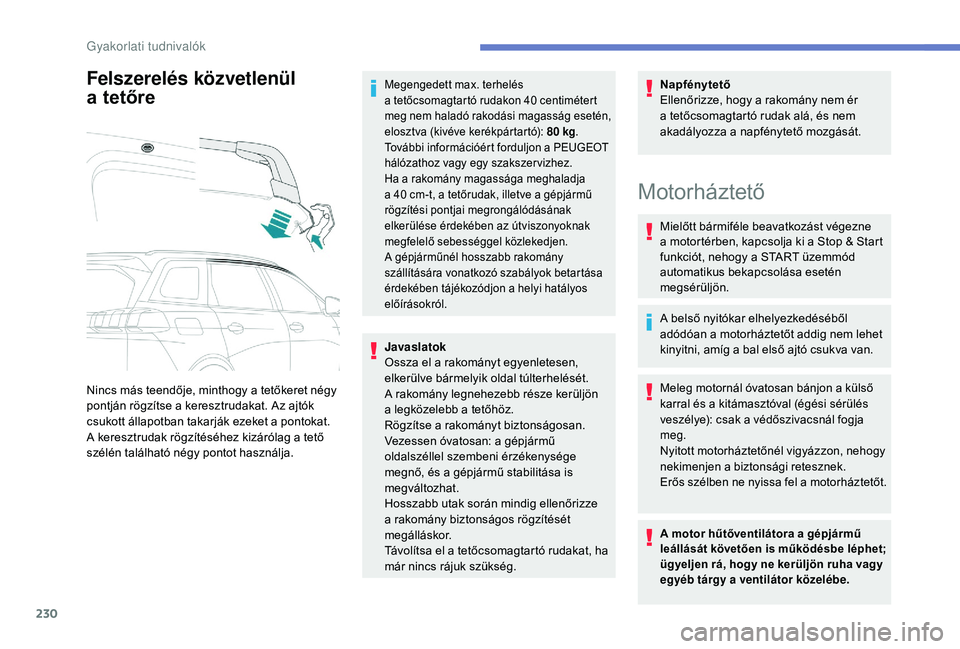

Felszerelés közvetlenül
a
t
etőre
Nincs más teendője, minthogy a tetőkeret négy
p ontján rögzítse a keresztrudakat. Az ajtók
csukott állapotban takarják ezeket a
pontokat.
A keresztrudak rögzítéséhez kizárólag a
tető
szélén található négy pontot használja.
Megengedett max. terhelés
a tetőcsomagtartó rudakon 40 centimétert
meg nem haladó rakodási magasság esetén,
elosztva (kivéve kerékpártartó): 80
kg.
További információért forduljon a
PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Ha a
rakomány magassága meghaladja
a
40 cm-t, a tetőrudak, illetve a gépjármű
rögzítési pontjai megrongálódásának
elkerülése érdekében az útviszonyoknak
megfelelő sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok betartása
érdekében tájékozódjon a
helyi hatályos
előírásokról.
Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön
a
legközelebb a tetőhöz.
Rögzítse a
rakományt biztonságosan.
Vezessen óvatosan: a gépjármű
oldalszéllel szembeni érzékenysége
megnő, és a
gépjármű stabilitása is
megváltozhat.
Hosszabb utak során mindig ellenőrizze
a
rakomány biztonságos rögzítését
megálláskor.
Távolítsa el a
tetőcsomagtartó rudakat, ha
már nincs rájuk szükség. Napfénytető
Ellenőrizze, hogy a
rakomány nem ér
a tetőcsomagtartó rudak alá, és nem
akadályozza a napfénytető mozgását.
Motorháztető
Mielőtt bármiféle beavatkozást végezne
a
motortérben, kapcsolja ki a Stop & Start
funkciót, nehogy a
START üzemmód
automatikus bekapcsolása esetén
megsérüljön.
A belső nyitókar elhelyezkedéséből
adódóan a
motorháztetőt addig nem lehet
kinyitni, amíg a
bal első ajtó csukva van.
Meleg motornál óvatosan bánjon a külső
k arral és a kitámasztóval (égési sérülés
veszélye): csak a
védőszivacsnál fogja
meg.
Nyitott motorháztetőnél vigyázzon, nehogy
nekimenjen a
biztonsági retesznek.
Erős szélben ne nyissa fel a
m

otorháztetőt.
A motor hűtőventilátora a gépjármű
l eállását követően is működésbe léphet;
ügyeljen rá, hogy ne kerüljön ruha vagy
egyéb tárgy a
ventilátor közelébe.
Gyakorlati tudnivalók
