263

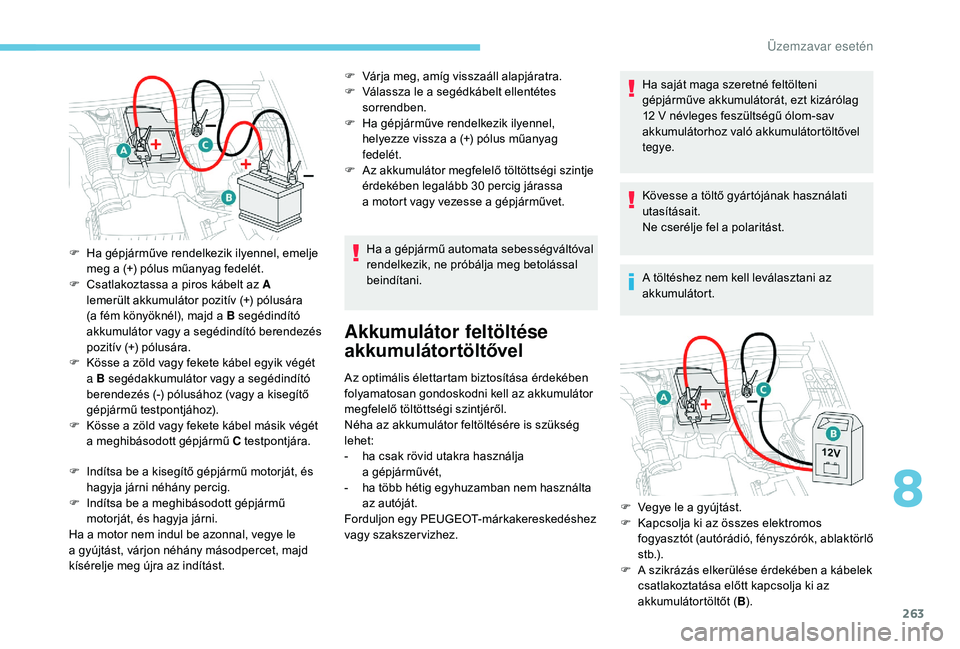

F Indítsa be a kisegítő gépjármű motorját, és
hagyja járni néhány percig.
F

I
ndítsa be a meghibásodott gépjármű
motorját, és hagyja járni.
Ha a
motor nem indul be azonnal, vegye le
a
gyújtást, várjon néhány másodpercet, majd
kísérelje meg újra az indítást. F

V
árja meg, amíg visszaáll alapjáratra.
F
V
álassza le a segédkábelt ellentétes
sorrendben.
F
H
a gépjárműve rendelkezik ilyennel,
helyezze vissza a (+) pólus műanyag
fedelét.
F
A
z akkumulátor megfelelő töltöttségi szintje
érdekében legalább 30 percig járassa
a motort vagy vezesse a gépjárművet.
Ha a
g
épjármű automata sebességváltóval
rendelkezik, ne próbálja meg betolással
beindítani.
Akkumulátor feltöltése
akkumulátortöltővel
Az optimális élettartam biztosítása érdekében
folyamatosan gondoskodni kell az akkumulátor
megfelelő töltöttségi szintjéről.
Néha az akkumulátor feltöltésére is szükség
lehet:
-

h
a csak rövid utakra használja
a
gépjárművét,
-

h
a több hétig egyhuzamban nem használta
az autóját.
Forduljon egy PEUGEOT-márkakereskedéshez
vagy szakszervizhez.
F

H

a gépjárműve rendelkezik ilyennel, emelje
meg a (+) pólus műanyag fedelét.
F

C

satlakoztassa a

piros kábelt az A
lemerült akkumulátor pozitív (+) pólusára
(a fém könyöknél), majd a

B segédindító
akkumulátor vagy a

segédindító berendezés
pozitív (+) pólusára.
F
K
össe a

zöld vagy fekete kábel egyik végét
a

B segédakkumulátor vagy a

segédindító
berendezés (-) pólusához (vagy a

kisegítő
gépjármű testpontjához).
F

K

össe a

zöld vagy fekete kábel másik végét
a

meghibásodott gépjármű C testpontjára. Ha saját maga szeretné feltölteni
gépjárműve akkumulátorát, ezt kizárólag
12
V névleges feszültségű ólom-sav
akkumulátorhoz való akkumulátortöltővel
tegye.
Kövesse a töltő gyártójának használati
utasításait.
Ne cserélje fel a polaritást.
A töltéshez nem kell leválasztani az
akkumulátort.
F
V
egye le a gyújtást.
F

K
apcsolja ki az összes elektromos
fogyasztót (autórádió, fényszórók, ablaktörlő
s t b.) .
F

A s
zikrázás elkerülése érdekében a kábelek
csatlakoztatása előtt kapcsolja ki az
akkumulátortöltőt (B ).
8
Üzemzavar esetén

264

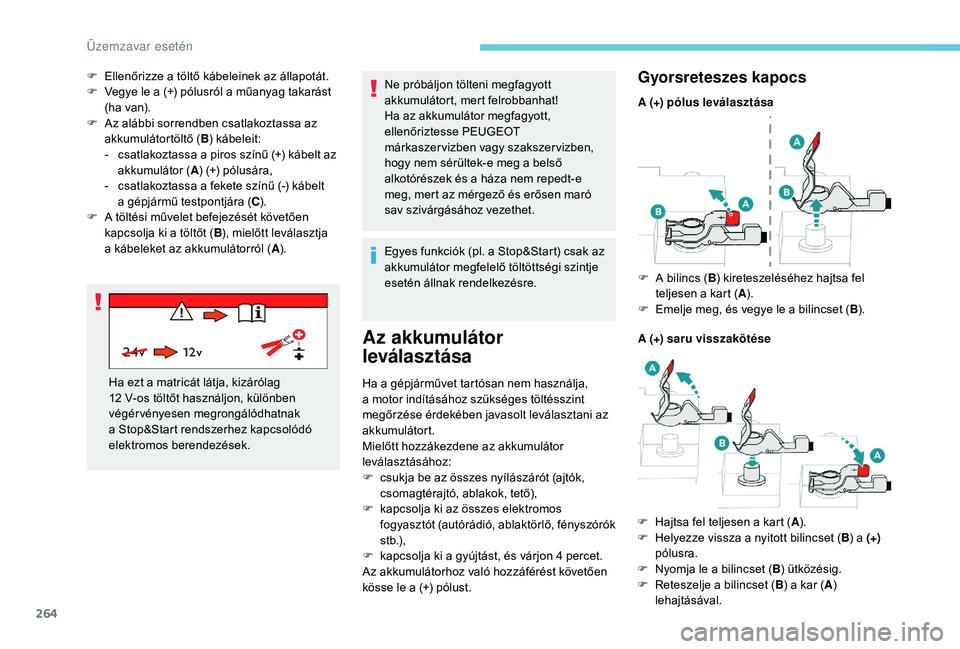

Ne próbáljon tölteni megfagyott
akkumulátort, mert felrobbanhat!
Ha az akkumulátor megfagyott,
ellenőriztesse PEUGEOT
márkaszervizben vagy szakszervizben,
hogy nem sérültek-e meg a belső
alkotórészek és a
háza nem repedt-e
meg, mert az mérgező és erősen maró
sav szivárgásához vezethet.
F
E
llenőrizze a

töltő kábeleinek az állapotát.
F
V
egye le a (+) pólusról a

műanyag takarást
(ha van).
F

A

z alábbi sorrendben csatlakoztassa az
akkumulátortöltő (B ) kábeleit:
-

c

satlakoztassa a

piros színű (+) kábelt az
akkumulátor ( A) (+) pólusára,
-

c

satlakoztassa a

fekete színű (-) kábelt
a

gépjármű testpontjára ( C).
F

A t

öltési művelet befejezését követően
kapcsolja ki a

töltőt ( B), mielőtt leválasztja
a

kábeleket az akkumulátorról ( A).
Ha ezt a

matricát látja, kizárólag
12

V-os töltőt használjon, különben
végérvényesen megrongálódhatnak
a

Stop&Start rendszerhez kapcsolódó
elektromos berendezések. Egyes funkciók (pl. a Stop&Start) csak az
akkumulátor megfelelő töltöttségi szintje
esetén állnak rendelkezésre.
Az akkumulátor
leválasztása
Ha a gépjárművet tartósan nem használja,
a m otor indításához szükséges töltésszint
megőrzése érdekében javasolt leválasztani az
akkumulátort.
Mielőtt hozzákezdene az akkumulátor
leválasztásához:
F

c
sukja be az összes nyílászárót (ajtók,
csomagtérajtó, ablakok, tető),
F

k
apcsolja ki az összes elektromos
fogyasztót (autórádió, ablaktörlő, fényszórók
s t b.),
F

k
apcsolja ki a gyújtást, és várjon 4 percet.
Az akkumulátorhoz való hozzáférést követően
kösse le a (+) pólust.
Gyorsreteszes kapocs
A (+) pólus leválasztása
A (+) saru visszakötése F

A b
ilincs (B) kireteszeléséhez hajtsa fel
teljesen a
kart (A).
F

E
melje meg, és vegye le a bilincset (B).
F

H
ajtsa fel teljesen a kart (A).
F

H
elyezze vissza a nyitott bilincset (B) a (+)
pólusra.
F

N
yomja le a bilincset (B) ütközésig.
F

R
eteszelje a bilincset (B) a kar ( A)
lehajtásával.
Üzemzavar esetén

265
Jobbkormányos járművek esetében,
amikor az összkilométer-számláló
100 km-hez ért, a motor beindítása előtt
várjon kb. 15
percet.
A művelet elvégzését követően felmerülő
legkisebb zavar esetén is forduljon PEUGEOT
márkakereskedéshez vagy szakszervizhez.
A megfelelő fejezet áttanulmányozását
követően az egyes berendezések, illetve
funkciók újrainicializálását vagy visszaállítását
Önnek kell elvégeznie, ilyen például:
-

a t
ávirányítós kulcs vagy elektronikus kulcs
(változattól függően),
-

a n
apfénytető és elektromos sötétítője,
-

a
z elektromos ablakemelők,
-

a d
átum és pontos idő,
-

a t
árolt rádióadók. A motor első indítását követő út során
előfordulhat, hogy a
Stop & Start rendszer
nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől
és az akkumulátor töltési szintjétől (akár
8 óra is lehet).

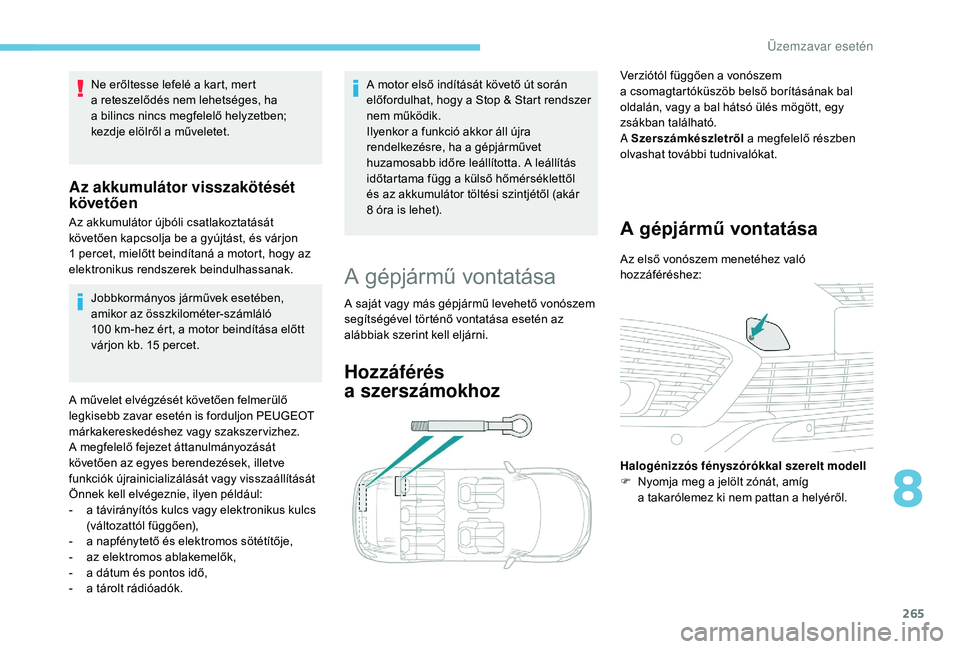

Ne erőltesse lefelé a kart, mert
a reteszelődés nem lehetséges, ha
a bilincs nincs megfelelő helyzetben;
kezdje elölről a műveletet.
Az akkumulátor visszakötését
követően
Az akkumulátor újbóli csatlakoztatását
követően kapcsolja be a
gyújtást, és várjon
1
percet, mielőtt beindítaná a motort, hogy az
elektronikus rendszerek beindulhassanak.
A gépjármű vontatása
A saját vagy más gépjármű levehető vonószem
segítségével történő vontatása esetén az
alábbiak szerint kell eljárni.
Hozzáférés
a szerszámokhoz
Verziótól függően a vonószem
a csomagtartóküszöb belső borításának bal
oldalán, vagy a
bal hátsó ülés mögött, egy
zsákban található.
A Szerszámkészletről a
megfelelő részben
olvashat további tudnivalókat.
A gépjármű vontatása
Az első vonószem menetéhez való
hozzáféréshez:
Halogénizzós fényszórókkal szerelt modell
F

N
yomja meg a jelölt zónát, amíg
a
takarólemez ki nem pattan a helyéről.
8
Üzemzavar esetén

266
F Csavarja be ütközésig a vonószemet.
F S zerelje fel a vontatórudat.
F

K
apcsolja a sebességváltót üresbe.
Ha figyelmen kívül hagyja ezt az utasítást,
bizonyos elemek (fékrendszer, erőátviteli
rendszer stb.) károsodhatnak, és
előfordulhat, hogy a
motor újraindítását
követően a
fékrásegítés nem fog működni.
„
Full LED ” technológiájú lámpákkal
rendelkező változat
F
N
yomja meg a takarólemezt a jobb felső
sarokban, majd miközben tartja az elemet,
csúsztassa balra az ujját és pattintsa le
a t akarólemezt.
Automata sebességváltó: soha ne vontassa
a
járművet úgy, hogy az első kerekek
a
földön vannak és a motor nem jár.
F Oldja ki a kormányzárat, és engedje ki
a rögzítőféket.
F

K
apcsolja be mindkét gépjármű
elakadásjelzőjét.
F

L
assan induljon el, alacsony sebességgel
haladjon, rövid távot tegyen meg.
Más gépjármű vontatása
A hátsó vonószem menetéhez való
hozzáféréshez:
F

N
yomja meg a takarólemezt a bal felső
sarokban, majd nyomja meg a
lökhárítót
a
takarólemeztől jobbra és pattintsa le
a
t

akarólemezt.
F

C
savarja be a vonószemet ütközésig, amíg
meg nem akad.
F

S
zerelje fel a vontatórudat.
F

K
apcsolja be mindkét gépjárműnél az
elakadásjelzőt.
F

L
assan induljon el, alacsony sebességgel
haladjon, rövid távot tegyen meg.
Általános szabályok
Tartsa be az országában ér vényes
szabályokat.
Bizonyosodjon meg róla, hogy a
vontató
gépjármű tömege nagyobb, mint
a


vontatotté.
A vontatott gépjármű vezetőjének
a
kormánykeréknél kell maradnia,
és ér vényes vezetői engedéllyel kell
rendelkeznie.
Négy kerékkel a
talajon történő vontatás
esetén mindig használjon szabványos
vonórudat; kötél és heveder használata
tilos.
A vontató gépjárműnek lassan, fokozatosan
kell elindulnia.
Álló motorral történő vontatás esetén a
fék-
és a
kormányrásegítés nem működik.
Az alábbi esetekben a
vontatást
mindenképpen bízza szakemberre:
-

a
utópályán vagy gyorsforgalmi úton
lerobbant gépjármű esetén,
-
né

gykerék-meghajtású gépjármű esetén,
-

h
a a sebességváltót nem lehet üresbe
kapcsolni, a kormányzárat és/vagy
a
rögzítőféket nem lehet kioldani,
-

a
mikor nem lehetséges az automata
sebességváltóval szerelt gépjármű
vontatása, jár a
motor.
-

h
a két kerékkel a talajon történik
a
vontatás,
-

h
a nem áll rendelkezésre megfelelő
vontatórúd stb.
Üzemzavar esetén

267

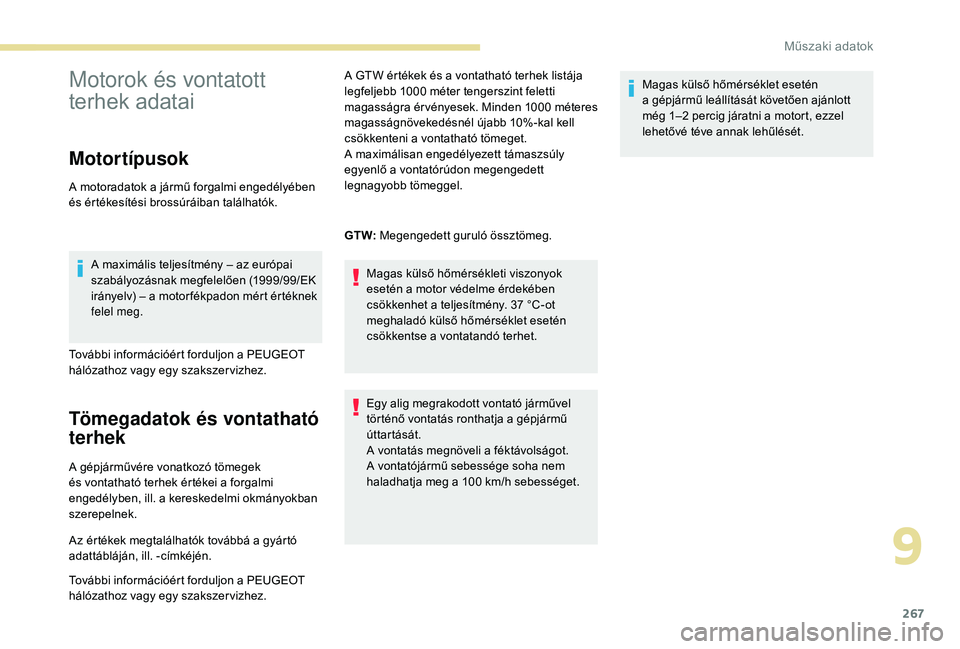

Motorok és vontatott
terhek adatai
Motortípusok
A motoradatok a jármű forgalmi engedélyében
é s értékesítési brossúráiban találhatók.
A maximális teljesítmény – az európai
szabályozásnak megfelelően (1999/99/EK
irányelv) – a motor fékpadon mért értéknek
felel meg.
További információért forduljon a
PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Tömegadatok és vontatható
terhek
A gépjárművére vonatkozó tömegek
és vontatható terhek értékei a forgalmi
engedélyben, ill. a kereskedelmi okmányokban
szerepelnek.
Az értékek megtalálhatók továbbá a
gyártó
adattábláján, ill. -címkéjén.
További információért forduljon a
PEUGEOT
hálózathoz vagy egy szakszer vizhez. A GTW értékek és a
vontatható terhek listája
legfeljebb 1000 méter tengerszint feletti
magasságra érvényesek. Minden 1000
m
éteres
magasságnövekedésnél újabb 10%-kal kell
csökkenteni a vontatható tömeget.
A maximálisan engedélyezett támaszsúly
egyenlő a vontatórúdon megengedett
legnagyobb tömeggel.
GT W: Megengedett guruló össztömeg.
Magas külső hőmérsékleti viszonyok
esetén a motor védelme érdekében
csökkenhet a teljesítmény. 37 °C-ot
meghaladó külső hőmérséklet esetén
csökkentse a vontatandó terhet.
Egy alig megrakodott vontató járművel
történő vontatás ronthatja a gépjármű
úttartását.
A vontatás megnöveli a féktávolságot.
A vontatójármű sebessége soha nem
haladhatja meg a 100 km/h sebességet.Magas külső hőmérséklet esetén
a
gépjármű leállítását követően ajánlott
még 1–2 percig járatni a motort, ezzel
lehetővé téve annak lehűlését.
9
Műszaki adatok

268

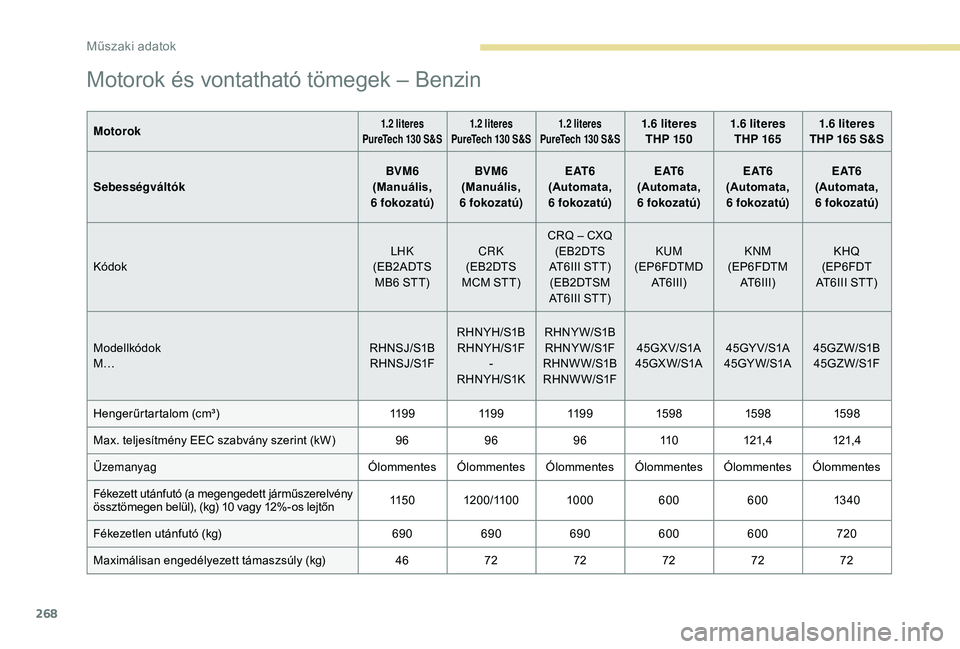

Motorok és vontatható tömegek – Benzin
Motorok1.2 literes
P
ureTech 130 S&S 1.2
literes
PureTech 130 S&S1.2
literes
PureTech 130 S&S1.6 literes
T HP 15 0 1.6
literes
THP 165 1.6
literes
THP 165 S&S
Sebességváltók BVM6
(Manuális,
6


fokozatú) BVM6
(Manuális,
6


fokozatú) E AT 6
(Automata, 6


fokozatú) E AT 6
(Automata, 6


fokozatú) E AT 6
(Automata, 6


fokozatú) E AT 6
(Automata, 6


fokozatú)
Kódok LHK
(EB2ADTS MB6

STT) CRK
(EB2DTS
MCM STT) CRQ – CXQ
(EB2DTS
AT6III STT) (EB2DTSM
AT6III STT) KUM
(EP6FDTMD AT6III) KNM
(EP6FDTM AT6III) KHQ
(EP6FDT
AT6III STT)
Modellkódok
M… RHNSJ/S1B
RH NS J/S1F RHNYH/S1B
RHNYH/S1F -
RHNYH/S1K RHNYW/S1B
RHNYW/S1F
RHNW W/S1B RH NW W/S1F 45GX V/S1A
45GX W/S1A 45GY V/S1A
45GY W/S1A 45GZ W/S1B
45G Z W/S1F
Hengerűrtartalom (cm³) 11 9 911 9 911 9 9159 8 159 8159 8
Max. teljesítmény EEC szabvány szerint (kW) 96969611 0121,4 121,4
Üzemanyag Ólommentes Ólommentes Ólommentes Ólommentes Ólommentes Ólommentes
Fékezett utánfutó (a megengedett járműszerelvény
össztömegen belül), (kg) 10

vagy 12%-os lejtőn 115 0
1200/1100 1000 60060013 4 0
Fékezetlen utánfutó (kg) 690690690600 600 720
Maximálisan engedélyezett támaszsúly (kg) 467272727272
Műszaki adatok

269
Dízelmotorok és vontatható tömegek
Motorok1.5 literes BlueHDi 130 S&S1.5 literes BlueHDi 130 S&S
Sebességváltók BVM6
(Manuális, 6
fokozatú)E AT 8
(Automata, 8
fokozatú)
Kódok MAK
(DV5RC ML6O STT) M A1
(DV5RC ATN8
STT)
Modellkódok
M… CYHZJ/S2B
CYHZJ/S2F
CYHZJ/S2K CYHZR /S2B
CYHZR /S2F
CYHZR /S2K
Hengerűrtartalom (cm³) 149 9149 9
Max. teljesítmény EEC szabvány szerint (kW) 9696
Üzemanyag DízelDízel
Fékezett utánfutó (a megengedett járműszerelvény
össztömegen belül), (kg) 10
vagy 12%-os lejtőn 13 0 0
120 0
Fékezetlen utánfutó (kg) 750750
Maximálisan engedélyezett támaszsúly (kg) 7248
9
Műszaki adatok

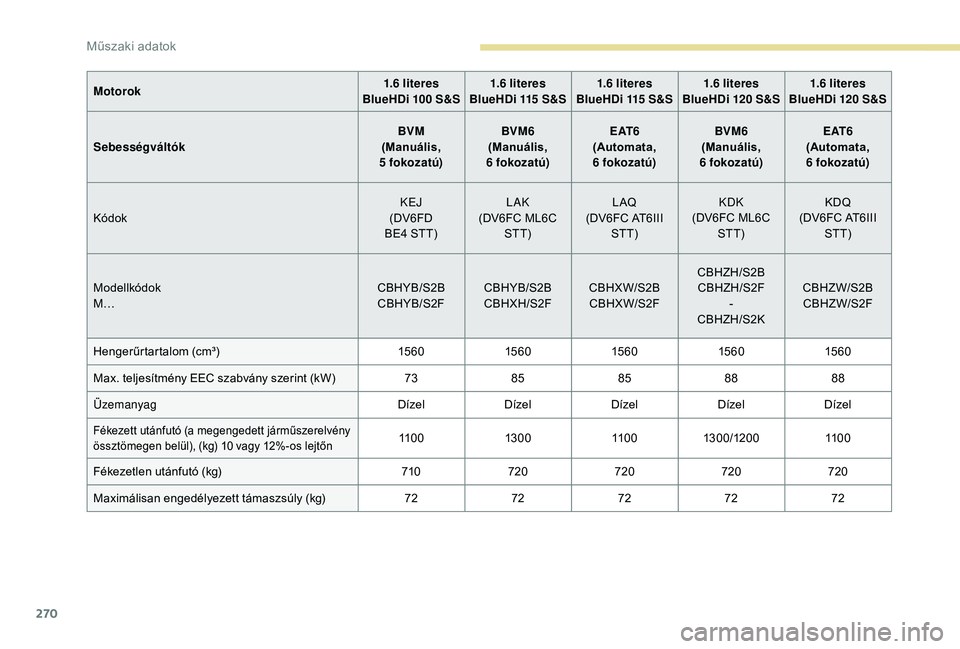

270
Motorok1.6 literes
BlueHDi 100 S&S1.6
literes
BlueHDi 115 S&S1.6
literes
BlueHDi 115 S&S1.6
literes
BlueHDi 120 S&S1.6
literes
BlueHDi 120 S&S
Sebességváltók BVM
(Manuális,
5


fokozatú)BVM6
(Manuális,
6


fokozatú)E AT 6
(Automata, 6


fokozatú)BVM6
(Manuális,
6


fokozatú)E AT 6
(Automata, 6


fokozatú)
Kódok KEJ
(DV6FD
BE4
STT)LAK
(DV6FC ML6C STT) L AQ
(DV6FC AT6III STT) KDK
(DV6FC ML6C STT) KDQ
(DV6FC AT6III STT)
Modellkódok
M… CBHYB/S2B
CBHYB/S2F CBHYB/S2B
CBHXH/S2F CBHXW/S2B
CBHXW/S2F CBHZH/S2B
CBHZH/S2F -
CBHZH/S2K CBHZW/S2B
CBHZW/S2F
Hengerűrtartalom (cm³) 15 6 015 6 015 6 015 6 015 6 0
Max. teljesítmény EEC szabvány szerint (kW) 7385 8588 88
Üzemanyag DízelDízelDízelDízelDízel
Fékezett utánfutó (a megengedett járműszerelvény
össztömegen belül), (kg) 10
vagy 12%-os lejtőn11 0 013 0 0 11 0 01300/1200 11 0 0
Fékezetlen utánfutó (kg) 710720 720720720
Maximálisan engedélyezett támaszsúly (kg) 7272727272
Műszaki adatok
