143

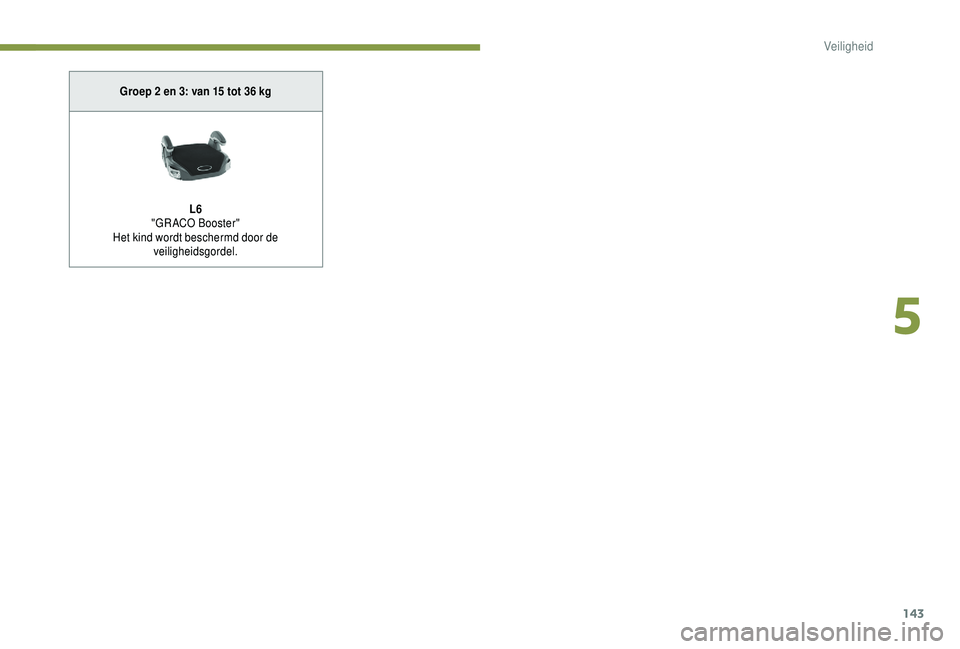

Groep 2 en 3: van 15 tot 36 kg
L 6
"GRACO Booster"
Het kind wordt beschermd door de veiligheidsgordel.
5
Veiligheid

144

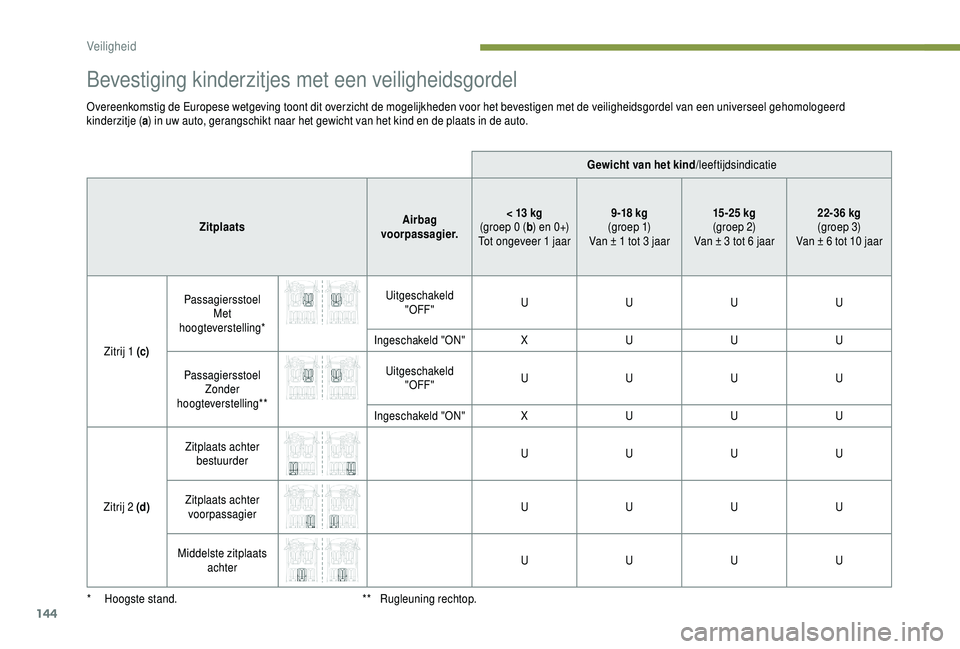

Bevestiging kinderzitjes met een veiligheidsgordel
Overeenkomstig de Europese wetgeving toont dit overzicht de mogelijkheden voor het bevestigen met de veiligheidsgordel van een universeel gehomologeerd
kinderzitje (a) in uw auto, gerangschikt naar het gewicht van het kind en de plaats in de auto.
Gewicht van het kind/leeftijdsindicatie
Zitplaats Airbag
voorpassagier. < 13
kg
(groep 0
(b ) en 0+)
Tot ongeveer 1
jaar9 -18


kg
(g r o e p 1)
Van ± 1
tot 3 jaar15 -25


kg
(groep 2)
Van ± 3
tot 6 jaar22-36
kg
(groep 3)
Van ± 6
tot 10 jaar
Zitrij 1
(c)Passagiersstoel
Met
hoogteverstelling* Uitgeschakeld
"OFF" U
UUU
Ingeschakeld "ON" XU UU
Passagiersstoel Zonder
hoogteverstelling** Uitgeschakeld
"OFF" U
UUU
Ingeschakeld "ON" XU UU
Zitrij 2
(d)Zitplaats achter
bestuurder U
UUU
Zitplaats achter voorpassagier U
UUU
Middelste zitplaats achter U
UUU
*

H
oogste stand. **
R

ugleuning rechtop.
Veiligheid

145
(a)Universeel kinderzitje: kinderzitje dat in alle
auto's met de veiligheidsgordel kan worden
bevestigd.
(b) Groep 0: vanaf de geboorte tot 10
kg. Op de
passagiersplaats vóór en op de 3e zitrij kan
geen reiswieg of kinderbedje voor in de auto
worden bevestigd.
(c) Raadpleeg de wetgeving in uw land alvorens
u
een kinderzitje op deze zitplaats bevestigt.
(d) Bij het plaatsen van een kinderzitje met de
rug in de rijrichting of met het gezicht in de
rijrichting op een zitplaats achter: schuif de
voorstoel naar voren en zet de rugleuning
rechtop, zodat er voldoende ruimte is voor
het kinderzitje en de benen van het kind.
U:
Positie geschikt voor de bevestiging van een
universeel gehomologeerd kinderzitje met
een veiligheidsgordel, zowel met de "rug
in de rijrichting" als met het "gezicht in de
rijrichting".
UF: Positie geschikt voor de bevestiging van een
universeel gehomologeerd kinderzitje met
een veiligheidsgordel met het "gezicht in de
rijrichting".
X: Positie niet geschikt voor het plaatsen
van een kinderzitje uit de aangegeven
gewichtsgroep. Gewicht van het kind
/leeftijdsindicatie
Zitplaats Airbag
voorpassagier. < 13 kg
(groep 0 (
b ) en 0+)
Tot ongeveer 1 jaar
9 -18

kg
(g r o e p 1)
Van 1 tot ongeveer 3 jaar 15 -25

kg
(groep 2)
Van 3 tot ongeveer 6 jaar 22-36 kg
(groep 3)
Van 6 tot ongeveer 10 jaar
3e zitrij (d) Buitenste zitplaatsen
achter U
UUU
5
Veiligheid

146

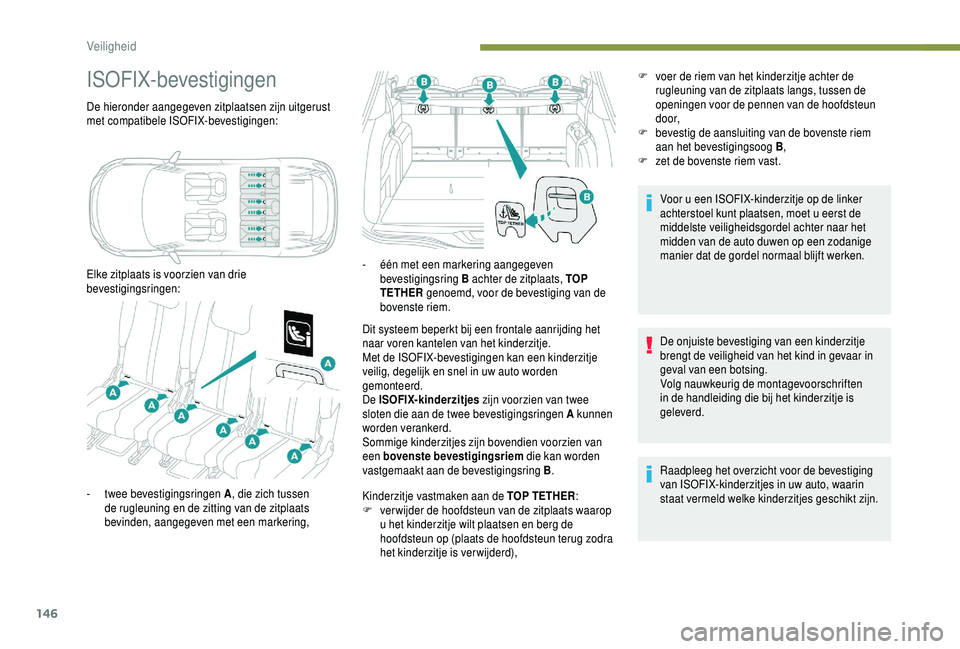

ISOFIX-bevestigingen
De hieronder aangegeven zitplaatsen zijn uitgerust
met compatibele ISOFIX-bevestigingen:
Elke zitplaats is voorzien van drie
bevestigingsringen:Dit systeem beperkt bij een frontale aanrijding het
naar voren kantelen van het kinderzitje.
Met de ISOFIX-bevestigingen kan een kinderzitje
veilig, degelijk en snel in uw auto worden
gemonteerd.
De ISOFIX-kinderzitjes zijn voorzien van twee
sloten die aan de twee bevestigingsringen A kunnen
worden verankerd.
Sommige kinderzitjes zijn bovendien voorzien van
een bovenste bevestigingsriem die kan worden
vastgemaakt aan de bevestigingsring B .F

v
oer de riem van het kinderzitje achter de
rugleuning van de zitplaats langs, tussen de
openingen voor de pennen van de hoofdsteun
d o o r,
F

b
evestig de aansluiting van de bovenste riem
aan het bevestigingsoog B ,
F

z
et de bovenste riem vast.
Voor u
een ISOFIX-kinderzitje op de linker
achterstoel kunt plaatsen, moet u
eerst de
middelste veiligheidsgordel achter naar het
midden van de auto duwen op een zodanige
manier dat de gordel normaal blijft werken.
De onjuiste bevestiging van een kinderzitje
brengt de veiligheid van het kind in gevaar in
geval van een botsing.
Volg nauwkeurig de montagevoorschriften
in de handleiding die bij het kinderzitje is
geleverd.
Raadpleeg het overzicht voor de bevestiging
van ISOFIX-kinderzitjes in uw auto, waarin
staat vermeld welke kinderzitjes geschikt zijn.
-
t

wee bevestigingsringen A , die zich tussen
de rugleuning en de zitting van de zitplaats
bevinden, aangegeven met een markering, -
é

én met een markering aangegeven
bevestigingsring B achter de zitplaats, TOP
TETHER genoemd, voor de bevestiging van de
bovenste riem.
Kinderzitje vastmaken aan de TOP TETHER :
F

v
er wijder de hoofdsteun van de zitplaats waarop
u
het kinderzitje wilt plaatsen en berg de
hoofdsteun op (plaats de hoofdsteun terug zodra
het kinderzitje is verwijderd),
Veiligheid

147

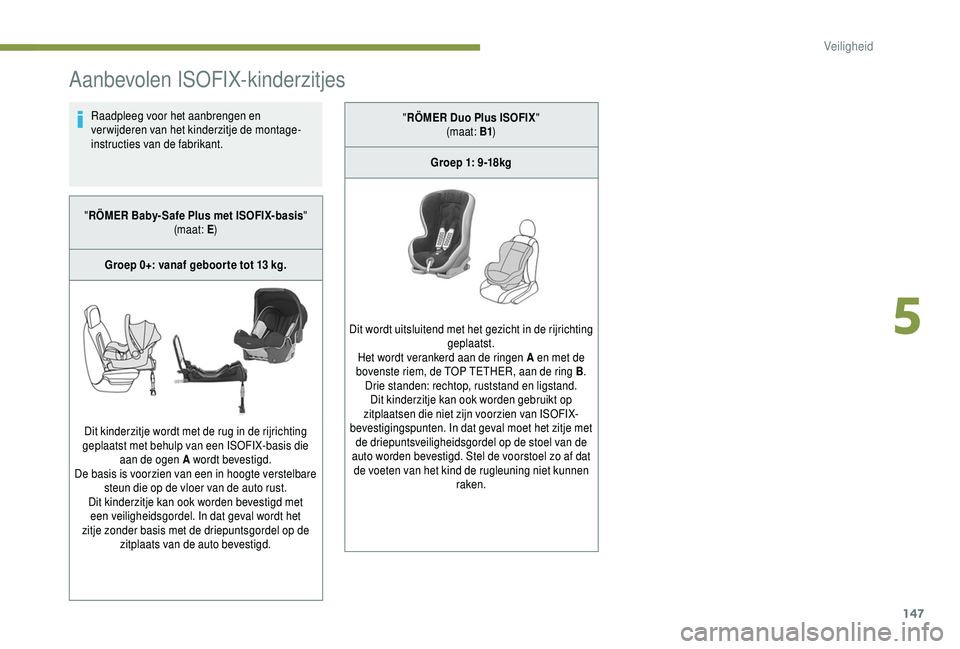

Aanbevolen ISOFIX-kinderzitjes
Raadpleeg voor het aanbrengen en
verwijderen van het kinderzitje de montage-
instructies van de fabrikant.
" RÖMER Baby- Safe Plus met ISOFIX-basis "
(maat: E )
Groep 0+: vanaf geboor te tot 13
kg.
Dit kinderzitje wordt met de rug in de rijrichting
geplaatst met behulp van een ISOFIX-basis die aan de ogen A wordt bevestigd.
De basis is voorzien van een in hoogte verstelbare steun die op de vloer van de auto rust.
Dit kinderzitje kan ook worden bevestigd met een veiligheidsgordel. In dat geval wordt het
zitje zonder basis met de driepuntsgordel op de zitplaats van de auto bevestigd. "
RÖMER Duo Plus ISOFIX "
(maat: B1 )
Groep 1: 9-18kg
Dit wordt uitsluitend met het gezicht in de rijrichting geplaatst.
Het wordt verankerd aan de ringen A en met de
bovenste riem, de TOP TETHER, aan de ring B .
Drie standen: rechtop, ruststand en ligstand. Dit kinderzitje kan ook worden gebruikt op
zitplaatsen die niet zijn voorzien van ISOFIX-
bevestigingspunten. In dat geval moet het zitje met de driepuntsveiligheidsgordel op de stoel van de
auto worden bevestigd. Stel de voorstoel zo af dat de voeten van het kind de rugleuning niet kunnen raken.
5
Veiligheid

148

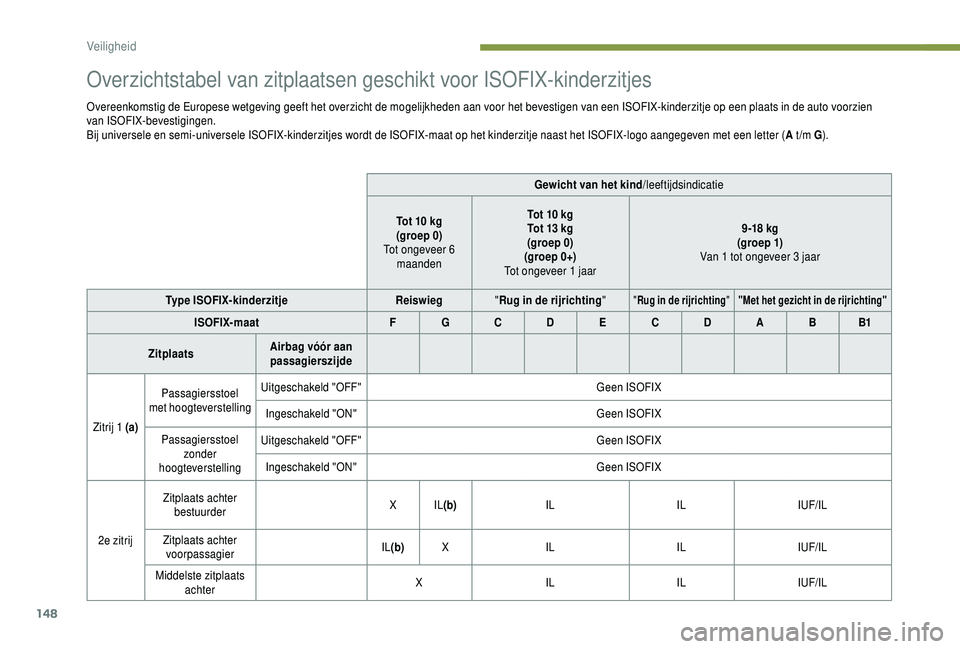

Overzichtstabel van zitplaatsen geschikt voor ISOFIX-kinderzitjes
Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een plaats in de auto voorzien
van ISOFIX-bevestigingen.
Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een letter (A t /m G).
Gewicht van het kind /leeftijdsindicatie
Tot 10
kg
(groep 0)
Tot ongeveer 6 maanden Tot 10
kg
Tot 13
kg
(groep 0)
(groep 0+)
Tot ongeveer 1 jaar 9 -18


kg
(g ro e p 1)
Van 1 tot ongeveer 3 jaar
Type ISOFIX-kinderzitje Reiswieg"Rug in de rijrichting "
"Rug in de rijrichting ""Met het gezicht in de rijrichting"
ISOFIX-maat F G C D E C D A B B1
Zitplaats Airbag vóór aan
passagierszijde
Zitrij 1

(a) Passagiersstoel
met hoogteverstelling Uitgeschakeld "OFF"
Geen ISOFIX
Ingeschakeld "ON" Geen ISOFIX
Passagiersstoel zonder
hoogteverstelling Uitgeschakeld "OFF"
Geen ISOFIX
Ingeschakeld "ON" Geen ISOFIX
2e zitrij Zitplaats achter
bestuurder X
IL(b) IL ILIUF/IL
Zitplaats achter voorpassagier IL
(b) X IL ILIUF/IL
Middelste zitplaats achter X
IL ILIUF/IL
Veiligheid

149

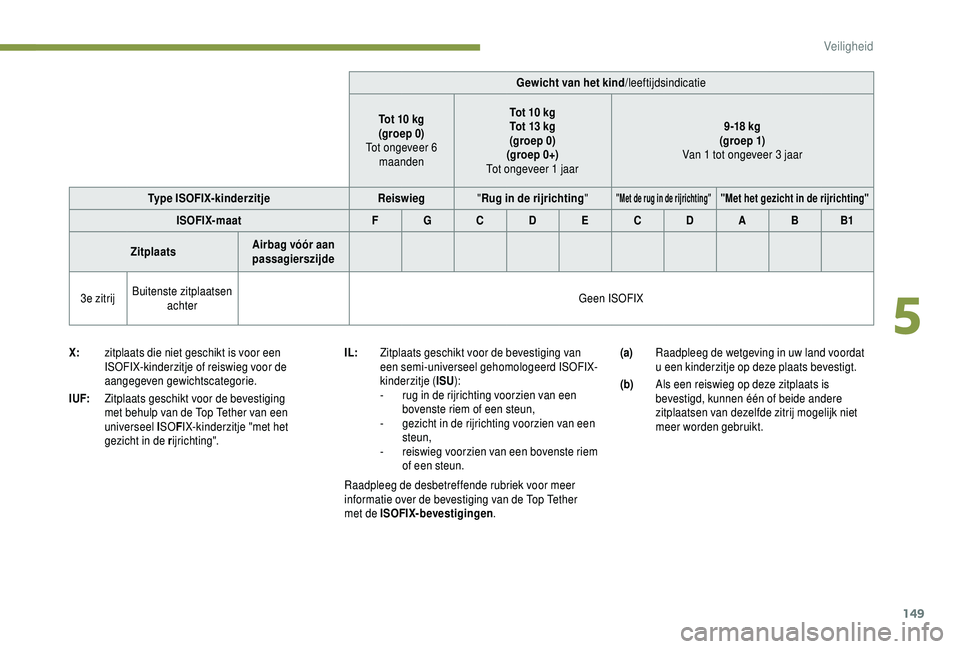

X:zitplaats die niet geschikt is voor een
ISOFIX-kinderzitje of reiswieg voor de
aangegeven gewichtscategorie.
I UF: Zitplaats geschikt voor de bevestiging
met behulp van de Top Tether van een
universeel I SOFIX-kinderzitje "met het
gezicht in de r ijrichting". IL:
Zitplaats geschikt voor de bevestiging van
een semi-universeel gehomologeerd ISOFIX-
kinderzitje ( ISU):
-

r
ug in de rijrichting voorzien van een
bovenste riem of een steun,
-

g
ezicht in de rijrichting voorzien van een
steun,
-

r
eiswieg voorzien van een bovenste riem
of een steun. (a)
Raadpleeg de wetgeving in uw land voordat
u
een kinderzitje op deze plaats bevestigt.
(b) Als een reiswieg op deze zitplaats is
bevestigd, kunnen één of beide andere
zitplaatsen van dezelfde zitrij mogelijk niet
meer worden gebruikt.
Gewicht van het kind
/leeftijdsindicatie
Tot 10 kg
(groep 0)
Tot ongeveer 6 maanden Tot 10 kg
Tot 13 kg
(groep 0)
(groep 0+)
Tot ongeveer 1 jaar 9 -18

kg
(g ro e p 1)
Van 1 tot ongeveer 3 jaar
Type ISOFIX-kinderzitje Reiswieg"Rug in de rijrichting "
"Met de rug in de rijrichting""Met het gezicht in de rijrichting"
ISOFIX-maat F G C D E C D A B B1
Zitplaats Airbag vóór aan
passagierszijde
3e zitrij Buitenste zitplaatsen
achter Geen ISOFIX
Raadpleeg de desbetreffende rubriek voor meer
informatie over de bevestiging van de Top Tether
met de ISOFIX-bevestigingen .
5
Veiligheid

150

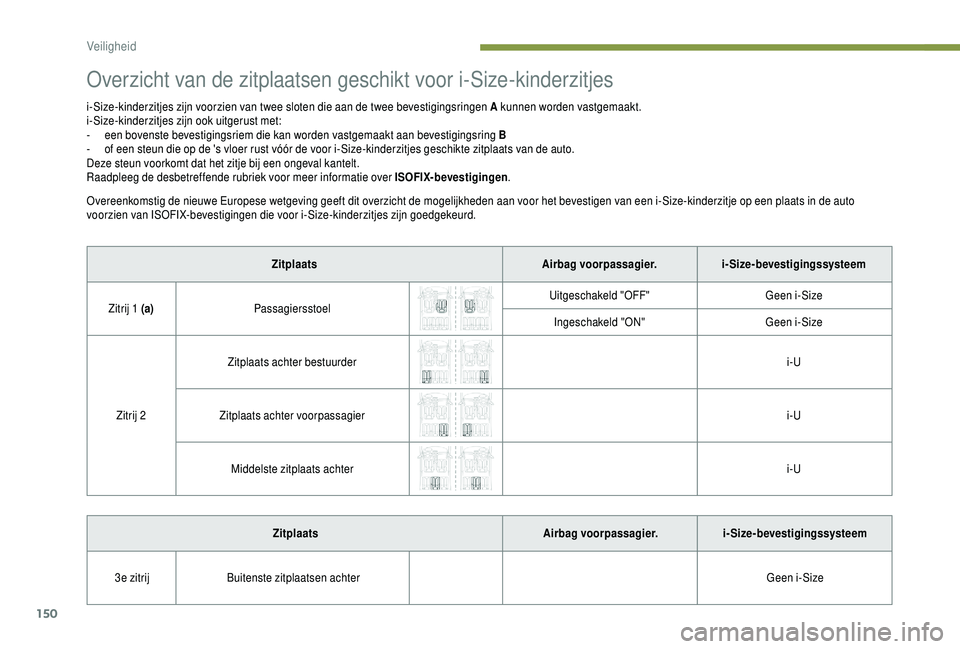

Overzicht van de zitplaatsen geschikt voor i-Size-kinderzitjes
i-Size-kinderzitjes zijn voorzien van twee sloten die aan de twee bevestigingsringen A kunnen worden vastgemaakt.
i-Size-kinderzitjes zijn ook uitgerust met:
-
e
en bovenste bevestigingsriem die kan worden vastgemaakt aan bevestigingsring B
-

o
f een steun die op de 's vloer rust vóór de voor i-Size-kinderzitjes geschikte zitplaats van de auto.
Deze steun voorkomt dat het zitje bij een ongeval kantelt.
Raadpleeg de desbetreffende rubriek voor meer informatie over ISOFIX-bevestigingen .
Overeenkomstig de nieuwe Europese wetgeving geeft dit overzicht de mogelijkheden aan voor het bevestigen van een i-Size-kinderzitje op een plaats in de auto
voorzien van ISOFIX-bevestigingen die voor i-Size-kinderzitjes zijn goedgekeurd.
Zitplaats Airbag voorpassagier.i-Size-bevestigingssysteem
Zitrij 1
(a) Passagiersstoel Uitgeschakeld "OFF"
Geen i-Size
Ingeschakeld "ON" Geen i-Size
Zitrij 2 Zitplaats achter bestuurder
i-U
Zitplaats achter voorpassagier i-U
Middelste zitplaats achter i-U
Zitplaats Airbag voorpassagier.i-Size-bevestigingssysteem
3e zitrij Buitenste zitplaatsen achter Geen i-Size
